IES258烧嘴控制器使用说明书一、概述IES258烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器;可采用电离式火焰监测或紫外线UV监测,也可采用点火和监测共一根电极进行操作的模式;本控制器适用于不用吹扫或吹扫由其它控制的系统中,直接点火功率不大于350KW带助燃风的烧嘴;具有本地开关、远程按钮复位两种模式。

本控制器符合欧洲燃气应用标准EN298。

二、技术指标1、供电:AC220V±10% 50HZ2、环境温度:-20℃ 60℃,无冷凝3、火焰检测电流:2-20uA之间调节4、防护等级:IP405、点火电缆:<5米(宜用耐温高压线)6、电缆长度:电离监测方式最长75米,UV监测方式最长100米。

三、控制面板说明四、安装及接线注意事项:1、电源应采用固定接线,火线L和零线N不可以接反,否则会造成设备损坏。

2、电磁阀和点火变压器由控制器输出220AC电源驱动,最大输出电流为2A,每个输出电流不得超过2.5A。

3、燃烧指示触点(端子13-14)和故障信号触点(端子8-9):最大电流:2A,最大电压:253V。

4、UV紫外线火焰探测器最大工作电压为:230V,内部无熔断保护器。

5、采用单电极时,烧嘴和控制器的7#端子一定要接地,否则会造成设备损坏。

6、采用UV紫外探头时,7#端子不要接地。

7、端子11和12已在内部并接。

8、安装:可用U型35mm导轨安装,长度为113mm,或在底板上两安装孔上直接螺丝安装,安装孔间距为70 mm。

本控制器为宽113,高75,深120。

9、检测线用塑料电缆保护管单独走线,远传时要和主电缆分开放置,以免外部的电磁干扰。

采用电离监测方式和UV监测方式而且检测线长>5米时,建议检测线采用>500VAC的屏蔽电缆,采用单电极测检方式而且距离>5米时,建议采用>20KV 的屏蔽电缆。

10、控制器通电前必须将控制器上的两个固定螺丝旋紧;11、二次点火时要待报警灯红亮后20秒方可进行,以免过载损坏。

krom schroder BICR霍科德自身预热式烧嘴 说明书

krom schroder BICR霍科德自身预热式烧嘴 说明书

0
40
50
60
70
80
V· [m3/h (n)]
图表显示额定功率时100%烟气回流工况下,烟 气引射空气量为60m3/h,压力35 mbar。
维护周期:
每年一次。如气质很脏,周期要缩短。
4
选型
BICR烧嘴
BICR 65 BICR 80 BICR 100 型号= BICR + 壳体尺寸 烧嘴尺寸 = /50, /65, /80 火焰形状 长焰 = H 燃气种类
2
BICR烧嘴在直管式辐 射管加热中的应用。
退火炉—明火直接加 热的应用,烟气通过 引射器排放。
辊底炉—间接加热
应用举例
BICR+ TSC+ EGH
VG..L GEH EKO FLS
M
BVA+IC LEH FLS EKO
BICR自身预热烧嘴在P型辐射管 加热系统中的应用-开/闭控制。 图标
在间接加热工况下BICR烧嘴可与P型辐射管 VG..L = 慢开燃气电磁阀 结合使用。火焰高速喷出陶瓷火焰管时形 GEH = 燃气流量手动调节旋塞阀
技术参数
燃气种类:天然气、LPG(气态),及其 它可燃性气体。
加热方式:配合烟气引射器用于直燃加热; 配合辐射管,用于间接加热。 控制方式:On/Off开闭控制。 火焰速度:高速。 主部件材质:耐腐蚀性不锈钢。 火焰监测方式:电离式(紫外线监测可选)。 点火方式:直接电离点火。 最高炉温:950°C。
举例 EGH 80/65-190
/50 /65 /80 -190* -240 -290 -340 -390

● ●●●●●

● ●●●●

● ● ●●●●

直焰氮烧嘴使用说明书

直焰氮烧嘴使用说明书

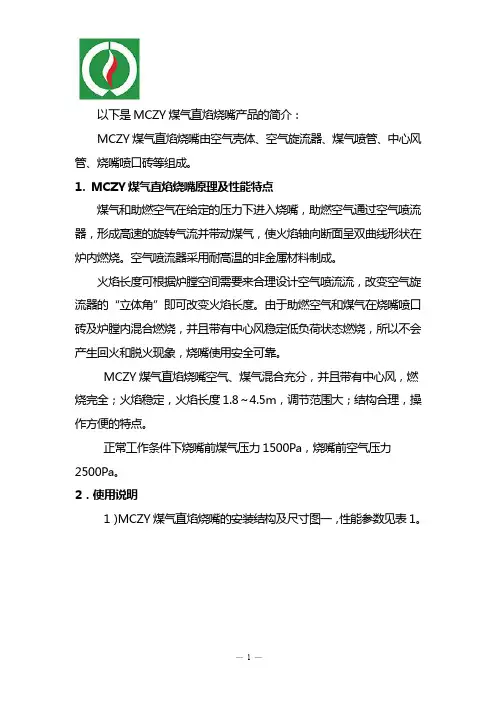

以下是MCZY煤气直焰烧嘴产品的简介:MCZY煤气直焰烧嘴由空气壳体、空气旋流器、煤气喷管、中心风管、烧嘴喷口砖等组成。

1.MCZY煤气直焰烧嘴原理及性能特点煤气和助燃空气在给定的压力下进入烧嘴,助燃空气通过空气喷流器,形成高速的旋转气流并带动煤气,使火焰轴向断面呈双曲线形状在炉内燃烧。

空气喷流器采用耐高温的非金属材料制成。

火焰长度可根据炉膛空间需要来合理设计空气喷流流,改变空气旋流器的“立体角”即可改变火焰长度。

由于助燃空气和煤气在烧嘴喷口砖及炉膛内混合燃烧,并且带有中心风稳定低负荷状态燃烧,所以不会产生回火和脱火现象,烧嘴使用安全可靠。

MCZY煤气直焰烧嘴空气、煤气混合充分,并且带有中心风,燃烧完全;火焰稳定,火焰长度1.8~4.5m,调节范围大;结构合理,操作方便的特点。

正常工作条件下烧嘴前煤气压力1500Pa,烧嘴前空气压力2500Pa。

2.使用说明1)MCZY煤气直焰烧嘴的安装结构及尺寸图一,性能参数见表1。

图一MCZY型煤气直焰烧嘴安装结构图表1MCZY煤气直焰烧嘴安装性能参数表序号项目单位参数值1煤气种类2煤气低发热值kJ/m33烧嘴额定工作能力m3/h4烧嘴前煤气压力Pa1500~2000 5烧嘴前煤气温度℃6烧嘴前空气压力Pa2500~3000 7烧嘴中心风压力Pa3000~3500 8烧嘴前空气温度℃9烧嘴火焰直径m 1.2~1.8 10烧嘴能力调节比1:62)当煤气热值在1500~2200x4.18kJ/m3范围内变化时,由于ZCY直焰烧嘴带有稳定的中心风,调节性能好,如果空气、煤气压力能保证,该烧嘴均可稳定使用。

3)MCZY直焰烧嘴调节比虽然比较大,实际使用过程中,应尽量使空气、煤气压力稳定在一个较小的范围内,以保证烧嘴稳定燃烧及火焰形状的稳定。

4)MCZY直焰烧嘴的中心风单独配管,风量稳定,不受区段能力调节的影响。

5)MCZY直焰烧嘴在空气预热温度为20~500℃时均可使用,只是为保证烧嘴的能力所需要的空气压力必须提高,或者在气体压力不变的条件下烧嘴能力根据空气预热温度进行折算。

HGBE系列冷风高速燃气烧嘴技术手册说明书

HGBE系列冷风高速燃气烧嘴技术手册说明书

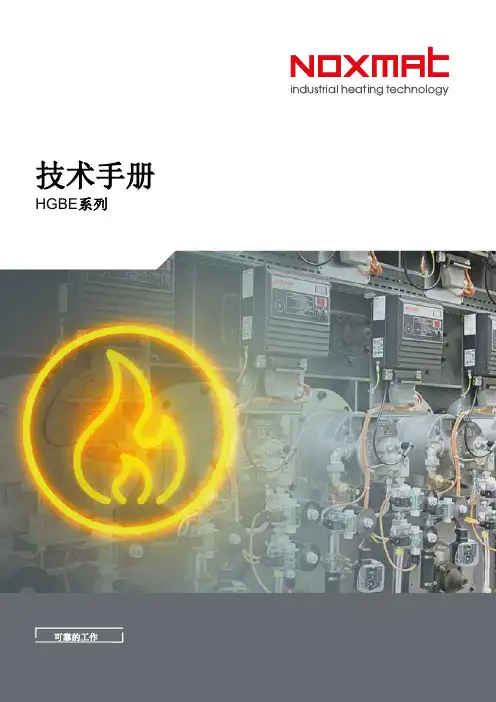

技术手册HGBE系列可靠的工作HGBE系列冷风高速燃气烧嘴,用于工业炉直接加热和间接加热,输出功率范围:9 - 160kW产品特点及优势◼低成本高速燃气烧嘴◼输出功率范围:9 - 160 kW◼最高应用温度高达1300℃◼适用于冷风和热风运行(助燃空气最高预热到400℃)◼单段燃烧,低污染物排放◼火焰出口速度高,温度均匀性好◼模块化设计,易于维护◼不同平面的空气、燃气接口,方向可90°角互换◼直接进行火焰监测,最大限度确保运行各阶段的安全性◼单独的强冷空气接口,可满足快速降温需求◼基础维护简单经济◼可选择基本配置或完整配置2技术规格烧嘴型号 HGBE152550100200额定热能功率 [1]kW152550100160额定热能功率[1]BTU/h~51000~85000~171000~341000~546000最小热能功率 [1]kW913255080最小热能功率[1]BTU/h~31000~44000~85000~171000~273000标准燃气接口压力 [2]mbar5050505050标准助燃空气接口压力[2]mbar6060606080烧嘴管最高耐温°C13001300130013001300烧嘴管标准直径mm597194121171燃气接口公称直径DN1515151520助燃空气接口公称直径DN2025404050强冷空气接口公称直径DN2040404050燃气 [3]天然气,液化天然气,液化石油气诺玛特保留技术修改的权利 [1] 可根据需求提供其它功率[2]压力波动应≤ ± 5%,烧嘴成组运行时同样适用[3]使用其它燃气请与诺玛特提前沟通3HGBE系列主要尺寸 / 基础烧嘴烧嘴型号主要尺寸A B D E F (1)G (3)HmmHGBE 155916017014200/250/300/40060072.5 HGBE 257117519014200/250/300/40056077 HGBE 509419*********/250/300/400/500/60058077 HGBE 10012122524014200/250/300/400/500/60058053 HGBE 20017128531014300/400/50065070烧嘴型号接口尺寸烟气助燃空气吹扫空气燃气P R S T(2)U V mm inch mm inch mm inch mm inchHGBE 153480G3/43480G3/487G3/8132Rp1/2 HGBE 253487.5G13487.5G1.1/292G3/8137Rp1/2 HGBE 504097.5G1.1/24097.5G1.1/2107G3/8152Rp1/2 HGBE 10040112.5G1.1/240112.5G1.1/2110G3/8152Rp1/2 HGBE 20056142.5G1.1/256142.5G2.1/2157G3/8215Rp3/4(1)其它长度可选; (2) 强冷空气接口可选;(3) 参考:F=400mm时的安装长度4��ft�tJFJrZ:I: mg / kWh 1Hi JJ o 1/11HGBE15100 ..... --....---...... ----.---..----.-----.-----,,---..---...... -- (80)60 40 1 1 1 �------r---------------t---------------,--------�----�----, 1 1 1 1 --r-1 1 1 1--r-1 11 ----�------------ 1 l --l -- 1 1 -------+------.. -------�--------' 1 11 1--+ 1 1 -- 1 -----�---- 11 --L----1 1 1 1 1 �------r---------------t---------------,---------------+--------------r--------2 o +----�----+----➔·-----,1----+------1-----,1.----+----➔------t 1 1 11 1 �------r---------------t---------------,---------------+--------------r--------o 1 1 1 1 1 600 800 1000 1200 1400100 ..... --....-----,,---..---..---...... ----,,---..---...... --....... ----,1 1 1 1 1 •••••••••p••••••••• •••••••••"T"•••••••• •••••••••T"••••••••• •••••••••"'T"••••••••• •••••••••T••••••••• 1 1 1 1 1 80 +----�·----+----�·----+----�·----+----�•,----+----�·------t ---------�, ----.. .. ·-----+---------------�-----------------+---------------f---------60 +----�:--------�t----+----�----+----�t----+----�------t ---------t-L ------------+, -----------------t------------------+------------------t---------. 1 1 1 1 40 +--------------------+-----+--------------­---------t -·\:.----------+-----------------t------------------+------------------f---------20 +-_-___ -_-_-_-�-l�----_-__ �•�k-+----__ -_-_�.!-,------_-_-__ -_➔-_-__ _-____ -_�i _-_-__ -_-_-_-_-_r_-_-_-__ -_-_-_-_�i�_-_-_-_-__ _-__t-__ -_-_-___ -_-_J _-__ -_-_-_-__ -_�0 400 1 1 1 1 1 600 800 1000 1200 1P� "C1400tEt�JE:rJJ$r i !�:iEff � ;t :;J . TJ j( � '9:A.= 1 , 10 ... 1 ,20L;J ... U &W 7'1 � � f1L � ffJ ijJO�-f-i!R $ iLI it , * �ffi $ J=I H ifi r:p 3-3: i1:1, iLI it PT �t lcJ ...tiß � f 4 f'f fi .lT��,���PTmwgp�*· mm��$ffl�#r�$�Bw, 5806040 HGBE 50---------�------------------f ------------------�-----------------+------------------�---------• 1 1 1 1 1 -----�----------------------�--------------+----------------�------1 1 1 ---------�------------------+----------------�---------' 1 1---------�------------------+------------------�-----------------+------------------�---------• 1 11 1 201----------------t----------11----t----t-----i---� ---------�------------------+------------------�-----------------+------------------�---------• 1 1 1 1 0--------------------------------◄ -----------------600 800 1000 1200 1 1 1 1 1 1 1 11400 ---------+------------------+------------------+------------------+---------1 1 1 1 1 1 1 1 -�1t��F119::I:mg / kWh 40 +--------+----+:---+---➔:---1----➔:---1----+:------1 -1It�)JQ1,,¾-tEtffi5EJJJ$r��iEff -�14 Jg j(�Ef.'A = 1, 10 ... 1,20 1 1 1 1 ---------t ------------------t ------------------t ------------------t ---------1 1 1 1 1 1 1 1 ---------l "--------i ---------________ J _________ _ _______ J _________ _ _______ J ________ _o L __ J : __ ����!•1••1•••••-�1---�--!1�-_J 400 600 800 1000 1200 1400j:p1fül Oe��BW19B�ffi. BID���ffl$��. ��@fflM���@��������#�ffi ��o ��ff�mwg�•*· W*ff�@ffl�#r�@�Bfflo 7HGBE 200100 ......---.---...... --------------------------806040 ---------�----------------i-----------------�----------------1----------------4-------1 1 1 1 1 ---------�-----------------------4---------1 1 1 1 1 1 1 1 ---------r ---------_________ T _________ ---------,---------1 1 1 ---------i-------------------�---------1 1 1 --·-----------------�------------------l------------------�------------------1-------------------�---------20 ____ 1 ______ �1 ________ 1 _______ 1 _______ 1 __ ___, ---------�------------------l------------------�-----------------!.------------------�---------• 1 1 1 1 0+-------+----+----+--------1-----11----+---+------l 600 800 1000 1200 1400 40 ..---......----,------.---...-------...... ---,------,----....-----, 1 1 1 1 1 11 1 1 1 ---------t------------------t------------------t------------------t------------------t---------1 1 1 1 1 1 1 1 1 1 -� 1-t rw H�F Jvci:mg / kWh 1 ; 1 1 1 20 +---+----+----t---+---+----+---+---t----+----11 11 1 11 1 1 1 1 1 1 11 ---------t ------------------1------------------1------------------1---------1Lll:/Ji:i t&a t YiJE r JJ � r :i! � ili f f � ,t sj 7'J � 1't f=(. A = 1, 10 ... 1 ,20 0 400 600 ! ! 1 1 800 1000 ! 1 L!J. ...t e ffl 7'1 �� f i,'8 f f J Ij:Ji. t:Jc-f-f ll! � � �, � fi lf\ @J:IB1fi q:i ±3"@ ��Pf ri t-'=i ...t� 1i'd!:J: if Ji JT ��-*�MPTWfflg�•*· •*M•mm�#r�@�effl. ! 1 1200 1400 9。

IFS258烧嘴控制器使用说明书

IFS258烧嘴控制器使用说明书

IFS258烧嘴控制器使⽤说明书IFS258烧嘴控制器使⽤说明书⼀、概述IFS258烧嘴⾃动控制器是⼀种直接启动和监测烧嘴运⾏的控制器;可采⽤电离式⽕焰监测或紫外线UV监测,也可采⽤点⽕和监测共⼀根电极进⾏操作的模式;本控制器适⽤于不⽤吹扫或吹扫由其它控制的系统中,直接点⽕功率不⼤于350KW带助燃风的烧嘴;具有本地开关、远程按钮复位两种模式。

本控制器符合欧洲燃⽓应⽤标准EN298。

⼆、技术指标1、供电:AC220V±10%50HZ2、环境温度:-20℃+60℃,⽆冷凝3、⽕焰检测电流:2-20uA之间调节4、防护等级:IP405、点⽕电缆:<5⽶(宜⽤耐温⾼压线)6、电缆长度:电离监测⽅式最长75⽶,UV监测⽅式最长100⽶。

三、控制⾯板说明四、安装及接线注意事项:1、电源应采⽤固定接线,⽕线L和零线N不可以接反,否则会造成设备损坏。

2、电磁阀和点⽕变压器由控制器输出220AC电源驱动,最⼤输出电流为2A,每个输出电流不得超过2.5A。

3、燃烧指⽰触点(端⼦13-14)和故障信号触点(端⼦8-9):最⼤电流:2A,最⼤电压:253V。

4、UV紫外线⽕焰探测器最⼤⼯作电压为:230V,内部⽆熔断保护器。

5、采⽤单电极时,烧嘴和控制器的7#端⼦⼀定要接地,否则会造成设备损坏。

6、采⽤UV紫外探头时,7#端⼦不要接地。

7、端⼦11和12已在内部并接。

8、安装:可⽤U型35mm导轨安装,长度为113mm,或在底板上两安装孔上直接螺丝安装,安装孔间距为70mm。

本控制器为宽113,⾼75,深120。

9、检测线⽤塑料电缆保护管单独⾛线,远传时要和主电缆分开放置,以免外部的电磁⼲扰。

采⽤电离监测⽅式和UV监测⽅式⽽且检测线长>5⽶时,建议检测线采⽤>500VAC的屏蔽电缆,采⽤单电极测检⽅式⽽且距离>5⽶时,建议采⽤>20KV的屏蔽电缆。

10、控制器通电前必须将控制器上的两个固定螺丝旋紧。

调焰低氮烧嘴使用说明书

调焰低氮烧嘴使用说明书

3)调节手柄指向为旋流风、直流风调节翻板方向,当调节手柄指 向烧嘴砖时,则直流风关闭,烧嘴火焰最短,反之则旋流风关闭,烧嘴 火焰最长。
4)调焰烧嘴刚点火投入使用时,调节手柄关闭直流风,以一次风 (旋流风)供给烧嘴燃烧,烧嘴火焰为短焰状态;当炉膛温度升高到 900 ℃以上时,调节手柄切换到关闭一次旋流风、打开直流风状态,烧嘴火 焰为长焰状态。 4.4 维护和维修
1)MCTY 调焰烧嘴的安装结构图见图一、图二,其性能参数见表 1。
图一 TY-调焰烧嘴安装结构图
表 1 TY 低 NOx 调焰烧嘴性能参数
序号 项 目
单位
参数值
1 煤气种类
2 煤气低发热值 kJ/m3
烧嘴额定工作 3
能力
m3/h
烧嘴前煤气压
4
Pa

2000~2500
烧嘴前煤气温
5


烧嘴前空气压
6
Pa

3300~3800
烧嘴前空气温
7


8 烧Байду номын сангаас火焰直径
m
1.2~1.8
烧嘴能力调节
9
1:6

2)当煤气热值在 1500~2400x4.18 kJ/m3 范围内变化时,由于
TY 调焰烧嘴的大调节比性能,如果空气、煤气压力能保证,该烧嘴可稳
定使用。
3)TY 低 NOx 调焰烧嘴调节比虽然比较大,实际运行过程中,应 尽量将空气、煤气压力稳定在一个较小的范围内,以使烧嘴稳定燃烧。
1)烧嘴流量应尽量控制在调节比范围内使用,其最大值最好不超 过烧嘴额定值的 10%。
2)烧嘴停用或停炉时炉内温度较高,应通少量空气冷却,防止烤 坏烧嘴。

IFD 258烧嘴控制器中文说明书

IFD 258烧嘴控制器中文说明书

烧嘴控制器IFD 258烧嘴直接点火、连续操作、符合EN746-2标准持续自检、报警可以选择故障锁定或点火失败后重启紫外监测或电离监测多样安装方式、可以安装DIN 导轨上IFD 258…I内置点火变压器节省安装空间显示程序状态和火焰强度1、应用自动烧嘴控制器IFD 258用于烧嘴的点火和监测。

先进的电子设计对各种控制要求反映迅速,因此更加适合频繁脉冲工况。

可以用于工业烧嘴的直接点火,连续或者脉冲控制工况。

程序状态和火焰强度可以直接从显示屏上显示出来。

点火失败可以使用开关,选择故障锁定或者重新启动。

控制方式:开闭式空气阀门,燃气阀门同时打开,单只电极用于点火和火焰监测,监测不到火焰,立即故障锁定脉冲控制烧嘴控制方式:开/关和开/大/小/关烧嘴BIO/BIC在小火启动,一旦达到正常运行状态,烧嘴控制器开启电磁阀。

PLC控制空气电磁阀VR…R实现烧嘴大小火脉冲控制控制方式:开/关/连续PLC 输出信号至执行器IC20,驱动空气蝶阀BV A至点火位置。

烧嘴BIO/BIC,在小火启动,一旦达到正常运行状态,PLC通过控制执行器IC20和空气蝶阀BV A,调节烧嘴功率。

电离控制双电极操作电离控制单电极操作UV 控制间歇式控制IFD 258...I适合双电极操作和紫外检测方式。

不能用于单电极操作,双电极操作电离监测方式。

紫外火焰检测方式:紫外火焰监测方式仅用于间歇式控制方式3.2 程序启动正常启动在供电后,仍旧出现故障信号,必须首先复位,安全联锁会关闭,IFD切换到启动位置,自我检测。

在等待时间t W期间,不能确定内部电子电路或者火焰监测器故障,检查火焰模拟信号。

在t W期间没有检测到火焰模拟信号,安全启动时间结束。

燃气阀门和点火变压器通电,烧嘴启动。

在安全启动时间t SA结束,运行信号端子闭合,启动程序结束。

启动没有火焰信号安全启动时间tsA期间,燃气阀门打开和点火启动,没有检测到火焰,出现故障锁定。

在运行过程火焰检测失败在运行中,火焰检测失败,IFD258,在t SB安全运行时间将故障锁定。

烧嘴安装说明(中文)

烧嘴安装说明(中文)

目录1到11项必须用假烧嘴实现1、第一次安装烧嘴之前需要做的事情012、烧嘴插入专用工具013、烧嘴定位专用工具024、在设备法兰上安装插入装置035、在设备法兰上预校正插入装置066、在插入专用工具上安装假烧嘴077、校正假烧嘴098、在气化炉上安装假烧嘴108.6.4环和垫片119、临时拆除插入装置1210、煤管线配管(用假烧嘴)1311、拆除(假)烧嘴1312、烧嘴安装1413、插入专用工具的拆除和保管1414、烧嘴的复位指导1515、参考图纸15 附录1:烧嘴罩的距离测量(1.1)附录2:环(P1.5)的距离测量(8.6.4)整个程序必须用假烧嘴实现。

从1到11项1、第一次安装烧嘴之前需要做的事情1.1在气化炉上测量烧嘴罩的尺寸,从烧嘴罩的顶部和底部开始测量(见草图)1.2这些测量数据必须记录下来(见附录1)1.3这些测量对后面的8.6很重要2、烧嘴插入专用工具2.1装配框架(已经装配完毕,放在13#备件箱子里)2.2确保提升带可以通过标记有“提升带”的圆孔。

2.3确保框架已经水平对准。

3、装配定位工具3.1在衬套p137上装配激光器p136;3.2在激光器管p120集成安装激光器,使用螺栓p133和弹簧垫圈p134固定。

(已经装配完毕,放在13#备件箱子里)3.3在圆盘p121上装配(用反射镜)p122;3.4确认激光器安装是准确的,用p122使激光器与激光器管在一条直线上(使用套筒板手头拧紧使其在一条直线上);使用激光器的时候要佩戴眼保护用品!4、在气化炉法兰上安装插入专用工具4.1用3套螺钉,垫圈将定位环p1.5安装固定在气化炉法兰上面。

4.2将装配好的激光器装置插入定位环中。

(必要的时候用导管进行装配)4.3反应器法兰上的垂直喷嘴支撑顶部的装配,必要时使用夹具来装配(确认装置边缘临近靠着反应器法兰的后部,使用调整螺栓pos1.3)4.4提升框架到气化炉法兰处4.5反应器法兰上的垂直喷嘴支撑底部的装配(确认装置边缘临近靠着气化炉法兰的后部)4.6垂直喷嘴支撑螺栓螺母的装配4.7给垂直喷嘴支撑和框架装配拉杆5、在设备法兰上预校正插入装置5.1在插入装置上装配圆盘p138和横梁p1395.2将p122从p121中取出5.3使用激光器、圆盘138和横梁139来预校正插入装置使用激光器的时候要用眼睛保护用品。

R4750B C 烧嘴控制器 说明书

R4750B C 烧嘴控制器 说明书
200VAC
可选附件(另售)
型号 83968019-001
浪涌吸收器
说明
尺寸
(单位:mm)
90
108
123
5
104.5
91 51.6
6-19
电源
时间顺序 (常温、常湿、额定电压)
(50/60Hz) 预吹扫 点火试验 火花 后点火 锁定
火焰响应
100VAC 200VAC 100VAC 200VAC
5±1s 7.5±2.5s Max.30s
(火焰电流 5.5 A时)
100VAC 40±20s
R4750B/C
烧嘴控制器
R4750B/C是中型燃气燃烧装置的燃烧安全控制器,可控制发热 量580KW/h以下的燃烧装置,它提供燃烧装置自动点火控制和 安全监测。该产品的结构设计和元件可靠性确保燃烧装置的操作 顺序正确。
规格书
型号
R4750B
R4750C
组合火焰监测器
C7007A,C7008A
C7027A,C7035A
33±8s
注: 失火处理:非再循环型
时间顺序 (常温、常湿、额定电压)
点火试验 后点火 锁定
火焰响应
4±1s
1.5±0.5s 11±4s Max. 23s
(火焰电流:2 A时)
型号
R4750C1007 R4750C1015 R4750C1023 R4750C1031 R4750C1049 R4750C1056
4
主阀
A1, A2
警报器
注: 电动阀的场合: 开动作时400VA, 关保持时200VA
接点容量 R4750B: 350VA R4750C: 250VA
200VA 200VA (注)

IES 258说明书

IES 258说明书

烧嘴自动控制器安装操作说明书6.1.1.5 版本11.98烧嘴自动控制器 IeES 258安装操作指导符号说明:∙,1,2,3...=操作步骤→=说明IES 258可用来直接启动点燃和监测烧嘴,适用于间断式操做模式,即烧嘴在24小时内至少有一次关闭。

IES258可采用电离式火焰监测或UV紫外线火焰监测方式(不可同时采用两种监测方式)。

可采用单电极操做,即对烧嘴的点火和火焰监测采用一个电极。

和零线N不可反接。

注意:要采用固定接线,火线L1安装(见图)→见产品铭牌上的相关详细技术参数,包括工作电压,环境温度(不允许在电路板上有任何的结露现象产生),安全时间。

保护等级为:IP 40,测量孔部分为:IP30。

→安装位臵:任意。

→烧嘴到IES 258的最大距离为:对于采用电离式火焰监测:75m对于采用紫外线火焰监测:100m∙松开螺栓将上盖部分从底座部分拆下。

∙将底座上接线孔的打开。

∙将底座卡在35mm的U型卡轨上或-∙用两个5mm螺钉固定。

电缆的选择→使用以下两种A型或B型高压电缆(非屏蔽型):耐温至:180︒C耐温至:80︒CA=火焰电离监测电缆(见图)最长:75m安装条件:要和主电缆分开放臵,以避免外部的电磁干扰。

→多条火焰监测电缆可放于同一个塑料电缆保护管中,尽量不要使用金属电缆保护管或金属电缆桥架。

如果只能使用金属电缆保护管,以上所述电缆最长有效距离无法保证。

B=点火电缆建议使用长度< 1m,最长=5m→分别安装,不要放于金属电缆保护管中。

→与火焰电离监测电缆或UV紫外线火焰监测电缆分别放臵。

→如电缆长度超过0.7m或有其他设备造成的干扰,使用抗干扰电极接头,阻抗为1KΩ。

C=UV 紫外线火焰监测电缆最长:100m安装条件:要和主电缆分开放臵,以避免外部的电磁干扰。

→多条SUV紫外线火焰监测电缆可放于同一个塑料电缆保护管中,尽量不要使用金属电缆保护管或金属电缆桥架。

如果只能使用金属电缆保护管,以上所述电缆最长有效距离无法保证。

烧嘴安装使用说明书

烧嘴安装使用说明书

广州施能燃烧设备有限公司低热值煤气烧嘴安装操作说明书低热值煤气烧嘴SIO 安装操作指导烧嘴SIO配有钢制烧嘴管,和烧嘴砖结合使用。

安装前需检查的事项→烧嘴型号是否满足具体的工程需要?•检查烧嘴法兰上的产品铭牌和烧嘴头上的钢印型号•对照详细的参数材料检查烧嘴头序列号•检查烧嘴砖的形状烧嘴的安装SIO型烧嘴的安装•用螺栓将烧嘴固定在烧嘴砖或炉壁上,请使用提供的垫圈。

•将钢制烧嘴管紧密固定在烧嘴砖中,外层要用耐火材料或陶瓷纤维层保护,防止套管热涨挤压烧嘴砖。

空气和燃气管线连接螺纹符合DIN 2999标准:Rp=内螺纹,R=外螺纹法兰符合DIN 2633标准,耐压等级为PN 10•安装限流阀或限流孔板•取下电缆接头•安装好电缆•重新接在电极上一定要接地线,保证设备正确接地。

•在点火电缆上安装高压警示标签。

用皂液检测燃气和空气管线的泄漏情况•给燃气管线通气一定要小心-排放到大气,千万不要排放到炉膛内,有爆炸的危险!检查整个系统,烧嘴上游设备和电器接线调试事先与系统的用户或系统的安装者进行调试前的交流!打开空气和燃气阀点燃烧嘴要格外小心!在点火前要对炉内进行吹扫!如果在烧嘴控制器反复开启数次后,烧嘴依然没有点燃,请检查整个系统。

打开燃气和空气阀门并保证始终在空气过量的情况下操作,否则在炉内会形成大量的CO,有爆炸的危险!在烧嘴点燃后,观察火焰形状,颜色,做烟气分析,监测烧嘴前燃气和空气压力,测量火焰监测电流-至少为5 μA。

最大的炉内温度1250︒C,在温度超过500︒C后,一定要保证足够的助燃空气,以防止烧嘴过热。

在有单独的小火燃烧状态下,小火状态下连续燃烧不可超过6个小时,否则设备会过热损坏!确保烧嘴在小火状态下被点燃-大约是10%-40%的满负荷功率。

调整和点燃烧嘴出于安全考虑,增加5%的过量空气,实现轻微的氧化气氛,例如:λ=1.05 •烧嘴工作的最大和最小燃气和空气压力以及小火流量可以咨询我公司技术人员。

平焰烧嘴使用说明书

平焰烧嘴使用说明书

以下是MC-PY平焰烧嘴的简介,希望能帮到大家更多了解:1.MC-PY-平焰烧嘴原理及性能特点MC-PY平焰烧嘴采用空气侧向强旋流和中心煤气出口倒锥型稳焰板结构形式,强旋流空气通过烧嘴砖的喇叭形弧线形成稳定的贴壁旋转气流。

由于煤气喷出口稳焰板的布流作用,煤气呈伞锥形状均匀混流到空气旋流中,保证了煤气连续均匀的混入与稳定燃烧。

同时,空气的强旋流吸引煤气混合,使空气与煤气气流沿烧嘴砖内喇叭型喷口表面向外边燃烧边混合,在附壁效应作用下,混合气流沿炉顶内表面铺展,形成规则均匀的平火焰。

同时空气强旋流也会产生中心负压区,吸引烟气回流掺混燃烧。

MC-PY平焰烧嘴火焰贴壁性能好,能形成规则的圆盘形火焰,火焰厚度100~330mm,火焰直径0.8~2.2m;温度均匀,辐射能力强;燃烧稳定,调节范围大,在空气、煤气压力和煤气热值发生较大波动,以及空气系数为0.8~1.5时都能稳定燃烧;NOx生成量低;结构合理,性能优良。

MC-PY-平焰烧嘴由烧嘴砖、烧嘴本体两部分组织,烧嘴本体包含有煤气接口、空气接口及内部导管、旋流件、稳焰件等构件,采用吊挂方式安装于加热炉炉顶。

2.使用说明1)MC-PY-平焰烧嘴安装结构见图1,性能参数见表1。

图1MC-PY-烧嘴安装结构图表1MC-PY-平焰烧嘴性能参数序号项目单位参数值1煤气种类2煤气低发热值kJ/m33烧嘴额定工作能力m3/h4烧嘴前煤气压力Pa2000~25005烧嘴前煤气温度℃6烧嘴前空气压力Pa2800~35007烧嘴前空气温度℃8烧嘴火焰直径m 1.2~1.89烧嘴能力调节比1:62)当煤气热值在1500~2200x4.18kJ/m3范围内变化时,由于PY165烧嘴的大调节比性能,如果空气、煤气压力能稳定在使用范围内,该烧嘴均可稳定使用。

设计选型时,供货方可根据用户的条件进行具体的设计,使烧嘴在最佳状态下工作。

3)本平焰烧嘴可在煤气压力为1000~2500Pa、空气压力为1500~3500Pa范围内安全使用。

烧嘴说明书

烧嘴说明书

一选用说明MYS系列煤气亚高速烧嘴是冶金部马鞍山钢铁设计研究院为适应工业炉窑采用“高风温”、“全热风”、“双预热”、“高回收”等先进的节能工艺,在消化国外节能性烧嘴的基础上,研制开发的一种新型的低压节能燃烧器。

MYS系列烧嘴的最大的特点就是结构简单,操作维护方便,能适应从超低热值高炉煤气(热值800×4.186KJ/m³)到天然气各种热值的煤气,特别适应当前国内外工业炉窑所采用的“高风温”、“全热风”、“空、煤气双预热”先进的节能技术措施。

MYS烧嘴燃烧完全,火焰稳定,火焰长度可根据炉宽尺寸通过改变空气旋流器的角度进行调正,对于一些工业炉窑要求大能量,并要求和炉顶平火焰相匹配使用的加热炉,采用MYS烧嘴效果最佳。

该烧嘴的另一个特点就是其能力调节范围大,调节比可达1:10。

由于MYS烧嘴壳体采用了内绝热,所以烧嘴周围的环境温度特别低。

烧嘴前风压、煤气压力要求低,节约动力消耗,降低了烧嘴噪音。

MYS烧嘴各项技术性能指标,已达到国际先进水平。

MYS目前有九种型号,约60种规格。

烧嘴能力见表。

可适用高、中、低三种不同热值的煤气。

烧嘴前热风压力一般为2000-4500Pa,煤气压力一般为1500-2000Pa。

煤气压力不足时,可按降低能力使用,请按表中所列烧嘴能力选用。

亚高速烧嘴一般装在工业炉窑的侧炉墙上,根据需要也可装在炉上的端墙上。

二烧嘴结构原理MYS煤气亚高速烧嘴由壳体、空气旋流器、煤气管、法兰等组成(详见图1)。

煤气和空气在给定的压力下进入烧嘴,助燃空气通过空气旋流器,形成强烈的旋转气流并带动煤气,使火焰轴向断面呈双曲线形状在炉内燃烧。

烧嘴外壳采用内绝热,壳体焊有锚固钉,绝热材料用轻质浇注料。

空气旋流器采用耐高温,寿命长的非金属材料制成。

也可采用耐热钢板、钢管焊接而成。

火焰长度可根据炉宽需要来选择空气旋流器,改变空气旋流器的“立体角”即可改变火焰长度,空气旋流器可从烧嘴端部取出,检修、更换方便。

加热炉点火烧嘴SCU系列操作手册

加热炉点火烧嘴SCU系列操作手册

烧嘴控制器SCU 4xx操作说明●请在安全的地方阅读和存放符号解释●①,②,③…= 动作→= 说明这里所有的操作都必须由培训合格的专业人员来完成!警告!错误的安装、调节、更改、操作或维护可能导致损害或永久性破坏。

使用前请阅读使用说明。

这个控制器必须按规定安装。

目录简介 2测试 3安装 3电缆选择/安装 4技术参数 5配线 6调节 13标识 13试运行 13SCU(无总线) 13 SCU..B1(有总线) 17地址设定 17高温工作模式 22测试功能 23手动操作 24故障处理 27火焰信号和参数 34附件 36SCU在连续工作模式时,控制器可用内部点火变压器对燃气烧嘴进行点火与监测。

监测火焰的部件可采用电极(SCU 440-480)或UV传感器(SCU 460-480).SCU使用UVS型号的UV传感器时,只可工作在间歇工作模式。

就是说连续工作时间不能超过24小时。

SCU用UVD 1型号的UV传感器(只适用于SCU 460‥U和SCU 480‥U)也可用于连续工作。

具体连接见UVD使用说明。

点火和监测可以使用一根电极完成(单电极工作模式)。

SCU 440用于点火与监测,可对350 kW以下的烧嘴直接点火.SCU 460,SCU 465用于对不限制容量的烧嘴点火。

点火功率不能超过350 kW.LSCU 465‥烧嘴控制器SCU 465‥L带有扩展的空气阀控制和空气压力开关反馈。

SCU 480用于不限制容量的主烧嘴与点火烧嘴系统。

SCU 480可以独立监控两个烧嘴。

点火功率不超过350 kW.S1带总线SCU‥总线系统从控制系统(PLC)到SCU ‥S1传输控制信号用于启动、复位和控制空气阀。

反方向时,总线系统发送工作状态、火焰值和当前的工作状态。

与安全有关的控制信号例如安全连锁、吹扫和数字输入都必须通过单独的电缆独立传输。

测试→电源电压、安全时间和环境温度——请查看参数表。

→这个控制器可以用于接地或不接地的系统。

烧嘴控制器SCU3.1使用说明书

烧嘴控制器SCU3.1使用说明书

¥安装使用前请仔细阅读并妥善保存本说明书。

¥所有本说明书所列操作只能由经过合格培训的人员进行。

¥错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。

¥安装还应该遵照其他相应的有关法规。

¥未按照本说明书实施的不当操作而导致产品的损坏及其他直接或间接的损失,与本公司无关。

ŸS CU3.1烧嘴自动控制器,用于控制烧嘴的点火和火焰监测,可控制带有助燃风机的烧嘴也可控制大气烧嘴,单阀门控制,用于不需要吹扫或吹扫另行控制的系统中,可替代传统点火控制柜。

Ÿ环境温度:-20~60℃。

Ÿ供电电压和安全运行时间请参见型号标签,防护等级为IP65。

Ÿ安装于洁净的工作环境中,不可结露。

Ÿ安装位置:任意。

Ÿ与烧嘴的最远距离:电极检测为75m ,紫外探头检测为100m 。

Ÿ不要露天存放或安装本产品。

Ÿ信号和控制线:max. 2.5mm ²。

Ÿ烧嘴地线和零线:max. 4mm ²。

Ÿ用于烧嘴的点火及检测线,请使用本公司提供的高压线。

检测电流反馈线Ÿ最远75m :远离一切电磁波干扰源。

Ÿ多根检测线可放置在同一塑料导管内,尽可能不要使用金属导管,否则检测信号会快速衰减。

Ÿmax.5m ,建议小于1m 。

Ÿ严禁于金属导管内走线。

点火高压线UV 检测线Ÿ最远100m :远离一切电磁干扰源。

Ÿ多根检测线可放置在同一塑料导管内,尽可能不要使用金属导管,否则检测信号会快速衰减。

警告:禁止电源接入隔离变压器和隔离滤波器等隔离设备。

注意:远程复位信号为触发信号,不可长期带电,长期带电否则会导致控制器损坏。

切断系统主电源;‚根据接线图来接线,采用预留孔接线。

注意:Ÿ烧嘴地线、控制器地线与控制柜地线必须接地良好,否则有可能损坏烧嘴控制器。

Ÿ确保所有输入电源为同相。

Ÿ火线零线不可接反。

Ÿ远程复位必须人工操作,连续两次复位失败时,必须人工去现场查找原因。

12Ÿ单电极模式里,请使用我公司提供的点火变压器,并将烧嘴地线接到烧嘴控制器7号端子,否则将损坏烧嘴控制器。

壳牌 一体化开工烧嘴操作指导书

壳牌 一体化开工烧嘴操作指导书

1.装置改动(1)防爆接线箱(供方提供)需要固定在烧嘴下方安全位置,由中控给防爆接线箱接入一路220V交流电,中控DCS通过控制电源来远程控制电子打火,并且要将电打火控制编入点火瞬控,点火枪工作时间不得超过15S;(2)防爆接线箱内有内嵌点火信号反馈系统,输出开关信号,将反馈信号引线输送中控DCS,在现场检查信号反馈正常的情况下,将反馈信号作为烧嘴安全的一项保障措施;(3)点火枪和防爆接线箱之间用专用电缆连接(供方提供,L=10米),开工烧嘴安装前须进行点火枪检查,确定正常后再将开工烧嘴安装到位,点火前需要再次确认点火装置接线良好;(4)开工烧嘴运到现场后需要进行试安装,当安装无误后拆下进行冷态调试;(5)冷态调试需要对油路和氧气路的填充时间进行实际测量,在流量与原参数一致的情况下记录实际压力,按照实际压力调节系统报警值,并编写点火瞬控程序,确保氧气和油能同时到达头部,电打火在氧气到达头部前1S开始工作;(6)需要根据实际油路(以水代替)冷试结果对阀门预设开度进行适当调整;(7)为了保护点火杆安全,在开工烧嘴尾部添加了点火杆中心保护氮气,压力5.0MPag,流量约50Nm3/h。

2.装置控制改动(1)由于设计原理的改变,原先对烧嘴内“背压”的连锁低跳需要取消。

(2) 由于一体化开工烧嘴大大拓宽了氧油比运行范围,允许用户根据以往运行经验,对氧油比安全连锁加以拓宽,当然也可以选择不改变氧油比设置。

(3) 由于一体化开工烧嘴在炉压上升过程中,火焰稳定,强度始终保持不变,因此气化炉自带火检(180°和270°两个紫外线火检)如果正常运行,则可以检测到稳定的火焰信号,这样就可以将火检信号编入瞬控,建立联锁跳车机制,提高气化炉点火开车的安全性。

(4)在开工烧嘴点火阶段,为了保障点火成功率,点火杆中心保护氮气不通入,等到点火判断成功后,将点火杆保护氮气通入,直到点火杆抽出到安全位置后可以关闭。

使用说明书IES258

使用说明书IES258

自动烧嘴控制器 IES258/IES244使用说明书● 请仔细阅读并妥善保存本说明书符号解释●, 1, 2, 3 ... = 操作步骤➔ =说明所有本说明书所列操作只能由经过合格培训的人员进行!警告! 错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。

使用前请仔细阅读本说明书。

安装还应该遵照其他相关的有效法规。

适用法规声明➔ 信号和控制线:最大ø 2.5mm²。

➔ 烧嘴地线和零线:最大ø 4mm²。

➔用于烧嘴的点火及检测线,请使用本公司提供的高压线。

电缆选择A = 检测电流反馈线➔ IES258:最远5m ,建议小于1m 。

B = 点火高压线➔ 最远75m :远离一切可发出电磁干扰的来源。

➔ 不可穿于金属导管内。

几种电缆可以放置在一个塑料管道内,如果可能的话不要使用金属导管。

如果您必须使用金属导管,上面指定的长度,就不可能实现。

➔ IES244..I :最远1m ,建议小于0.7m 。

➔➔ 最远100m :远离一切可发出电磁干扰的来源。

C = U V 检测线IFS258几根UV 监测电缆可以放置在一个塑料管道内,如果可能的话不要使用金属导管。

如果您必须使用金属导管,上面指定的长度,就不可能实现。

➔接线IES244..I1 切断系统主电源。

➔ 采用预留孔接线。

注意!请为烧嘴控制器和烧嘴做良好的接地,否则在使用单电极检测时候有可能损坏烧嘴控制。

➔ 确保电压的输出和输入为同一极性,且无逆转。

重要!➔ 不要调换L1,N 及PE 。

➔ 不要设置自动复位功能,让控制器自动运行周期。

2 根据接线图来接线。

IES258 / IES244安装自动烧嘴控制器,用于控制烧嘴的点火和火焰监测,可控制带动助燃风的烧嘴也可控制大气烧嘴,单阀门控制,也可用于不用吹扫或吹扫由其它控制系统控制的系统中。

➔ 安装于干净的工作环境中。

➔ 工作电压,环境温度以及安全运行时间已在标签上注明,保护等级为IP40。

GSK系列高速烧嘴控制器安装使用说明书manual

GSK系列高速烧嘴控制器安装使用说明书manual

GSK系列高速烧嘴控制器安装使用说明书manualGSK系列高速烧嘴控制器安装使用说明书一、概述GSK系列高速烧嘴控制器是由我公司开发生产,并经过多次改进完善形成的系列产品,在近十年的现场应用中,其简单可靠的控制方式已被广大用户所接受,并被应用在各类燃料炉中,对炉膛温度实现精确控制。

GSK系列高速烧嘴控制器采用进口可编程序控制器(PLC)或单片微处理器为核心器件,以GS系列高速调温喷嘴为控制对象的新一代智能型燃烧控制器,能够实现对高速烧嘴的自动点火、火焰检测指示、大小火自动转换和熄火报警、大小风降温等功能,不但能实现对高速烧嘴输出功率的控制,而且可对多个烧嘴进行脉冲时序控制,使高速烧嘴工作自动化,可广泛应用于冶金、机械、铸造、陶瓷、建材、玻璃等行业的燃油或燃气工业炉(窑),具有高效、节能、安全、可靠等特点,是理想的节能控制产品。

本控制器也适用于其它具有自动点火及检测功能的低压涡流烧嘴。

二、工作原理高速烧嘴的特点是燃料在烧嘴的燃烧室内完全燃烧后产生的烟气在高温下急剧膨胀,在喷口形成高速气流,当烧嘴在满负荷时(额定功率),喷出的气流速度最高,为了充分利用高速烧嘴的这一特性,提出了对烧嘴实现大小火控制的要求。

对烧嘴实现连续调节时,是调节进入烧嘴的燃料的流量,从而达到调节烧嘴燃烧功率的目的,进入烧嘴的燃料流量越大,烧嘴输出的热功率也就越高,反之就越小,燃料的流量对应烧嘴的输出功率。

我们取单位时间内进入烧嘴燃料的平均流量,对其进行最大和最小两段分配,使其平均流量和烧嘴在这段时间内所需要的能力相符合,从而同样达到了对烧嘴燃烧功率的调节,见下图。

由此可见,选择合适的控制周期,用大小火可同样达到连续调节的效果,但大小火脉冲控制所构成的系统简单,维护方便,造价低廉。

同时由于充分利用了高速烧嘴的特点,使炉内热气流加速对流扰动,加剧了和炉内工件的热交换强度,提高了炉内温度均匀性,有利于保证产品质量,并缩短了加热时间,节约了燃料,这种方法已在各类燃油燃气工业炉中得到成功推广应用,已成为新一代燃料炉改造的首选方案。

链篦机补热烧嘴说明书

链篦机补热烧嘴说明书

GLQZ-II3000链篦机补热烧嘴使用说明书沈阳国利热能科技有限公司目录一、GLQZ- II3000型燃气烧嘴简介 (1)二、烧嘴的主要技术性能表 (1)三、烧嘴总图 (2)四、电器控制及接线原理 (2)五、点火前的准备工作 (9)六、日常维护保养和检修 (9)七、常见故障及排除措施 (10)一、GLQZ- II3000型燃气烧嘴简介GLQZ- II3000型燃气烧嘴以天然气、焦炉煤气、丙烷(石油)液化气和城市煤气为燃料;火焰形式为圆环形,中心为煤气,煤气外围为助燃空气;烧嘴具有良好的燃烧性能,节约燃料、运行时无烟、噪音低,符合环保要求该烧嘴采用PLC程序控制,全自动程序控制,自动点火、自动监测运行过程、出错报警,火焰监测采用双保险措施,整机具有非常可靠的安全保护性能。

本烧嘴安装方便,操作简单。

二、烧嘴的主要技术性能表序号项目参数单位1 焦炉煤气低发热量4200 Kcal/ Nm32 燃烧能力500 Nm3/h3 燃料嘴前压力4000-8000 Pa4 燃料嘴前温度常温5 空气消耗量2500 Nm3/h6 空气温度常温7 空气压力3000-5000 Pa三、烧嘴总图1.焦炉煤气入口2.烧嘴壳体3.助燃空气入口4.烧嘴砖5.点火烧嘴6.测压口座7.焦炉煤气喷口8.助燃空气喷口9.火焰喷口四、电器控制及接线原理1、组成:本控制系统由小型的西门子PLC、按钮及火检和电磁阀等组成,实现点火枪自动点火和枪火主火熄火保护功能。

2、操作:检查线路连接无误后,确保助燃风压力正常,燃气压力正常的情况下,按一下点火按钮,这时点火变压器开始工作,放出电火花,2s后点火枪电磁阀打开,这时点火枪着火,火焰监测器检测到点火枪有火,点火枪火焰指示灯亮。

小火点着之后,按一下主火按钮,主火燃烧电磁阀打开,大火着火。

主火焰指示灯点亮,若主火焰指示灯或点火枪火焰指示灯熄灭,同时蜂鸣器报警,说明点火失败或主火熄灭。

可按下复位按钮,检查原因重新点火。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一选用说明MYS系列煤气亚高速烧嘴是冶金部马鞍山钢铁设计研究院为适应工业炉窑采用“高风温”、“全热风”、“双预热”、“高回收”等先进的节能工艺,在消化国外节能性烧嘴的基础上,研制开发的一种新型的低压节能燃烧器。

MYS系列烧嘴的最大的特点就是结构简单,操作维护方便,能适应从超低热值高炉煤气(热值800×4.186KJ/m³)到天然气各种热值的煤气,特别适应当前国内外工业炉窑所采用的“高风温”、“全热风”、“空、煤气双预热”先进的节能技术措施。

MYS烧嘴燃烧完全,火焰稳定,火焰长度可根据炉宽尺寸通过改变空气旋流器的角度进行调正,对于一些工业炉窑要求大能量,并要求和炉顶平火焰相匹配使用的加热炉,采用MYS烧嘴效果最佳。

该烧嘴的另一个特点就是其能力调节范围大,调节比可达1:10。

由于MYS烧嘴壳体采用了内绝热,所以烧嘴周围的环境温度特别低。

烧嘴前风压、煤气压力要求低,节约动力消耗,降低了烧嘴噪音。

MYS烧嘴各项技术性能指标,已达到国际先进水平。

MYS目前有九种型号,约60种规格。

烧嘴能力见表。

可适用高、中、低三种不同热值的煤气。

烧嘴前热风压力一般为2000-4500Pa,煤气压力一般为1500-2000Pa。

煤气压力不足时,可按降低能力使用,请按表中所列烧嘴能力选用。

亚高速烧嘴一般装在工业炉窑的侧炉墙上,根据需要也可装在炉上的端墙上。

二烧嘴结构原理MYS煤气亚高速烧嘴由壳体、空气旋流器、煤气管、法兰等组成(详见图1)。

煤气和空气在给定的压力下进入烧嘴,助燃空气通过空气旋流器,形成强烈的旋转气流并带动煤气,使火焰轴向断面呈双曲线形状在炉内燃烧。

烧嘴外壳采用内绝热,壳体焊有锚固钉,绝热材料用轻质浇注料。

空气旋流器采用耐高温,寿命长的非金属材料制成。

也可采用耐热钢板、钢管焊接而成。

火焰长度可根据炉宽需要来选择空气旋流器,改变空气旋流器的“立体角”即可改变火焰长度,空气旋流器可从烧嘴端部取出,检修、更换方便。

由于空气和煤气在烧嘴砖内混合燃烧,所以不会产生回火和脱火现象,烧嘴使用安全可靠。

三安装要求3.1MYS烧嘴以垂直安装在炉墙上为宜,可不作专门的烧嘴砖。

烧嘴燃烧通道可按照安装(图2)要求的尺寸一次和炉墙浇注料浇注成形,燃烧通道内要求平滑,不得有凸台。

3.2烧嘴的安装就是通过烧嘴的固定法兰把它安装在用厚度为10mm的炉皮钢板上,烧嘴下部根据现场情况作一些钢托架。

3.3煤气喷管,空气旋流器的中心线和烧嘴中心线的同轴度不大于Φ±1.5mm。

3.4先将烧嘴定位,再连接空煤气管道,管道的安装不能影响烧嘴的定位。

3.5空气、煤气管道接管和烧嘴空煤气接口相接时,可用一段锥形过渡管,空煤气接管直径不得小于烧嘴接头处的直径,接口法兰要加厚度为3mm石棉板(使用温度为350℃),接口要求严密不漏气。

3.6空煤气管道使用前应按各自的试压要求进行试压。

3.7煤气阀门安装前应进行气密性试压,合格后方能使用。

四烧嘴点火前准备工作4.1检查烧嘴前煤气压力和空气压力是否在规定范围内,低于则不准点火。

4.2检查炉子附属的空煤气管道上的阀门,炉门起动机构等各个部位是否处于正常位置。

4.3打开炉门,开动助燃风机,把每个烧嘴前空气蝶阀全部打开,往炉内送风。

这时人钻到炉内仔细检查每个烧嘴空气压力和风量是否“足”,若感到某一烧嘴风量和压力明显不足时,应打开烧嘴检查是否有异物堵塞,直到每个烧嘴正常为止。

五点火5.1烧嘴前放上火把,微开空气蝶阀给少量空气,再打开煤气阀门,着火后调节空、煤气比例,调到中性火焰(刚性强的黄色火焰)。

5.2如一次点火失败,应立即关闭煤气阀,打开空气阀重新吹扫,查找原因。

5.3点火时切勿站在炉门口,或观察窥孔处,以免喷出火焰烧伤。

六操作6.1严禁只开煤气不开空气的违章操作。

6.2操作时应注意煤气、空气的流量和压力的变化,及时调整,保持燃烧稳定。

七供货范围各种型号的煤气亚高速烧嘴,与MYS烧嘴相配套的系列高温蝶阀(风温可高达700℃),及烧嘴砖。

(见图3)八定货须知8.1用户可按说明书自选烧嘴型号。

8.2亦可按用户所提供下述参数,由本厂代选。

煤气热值:KJ/m³(千焦/标米³)煤气耗量:m³/h(米³/小时)空气、煤气压力:Pa(帕斯卡)空气、煤气预热温度:℃(度)要求火焰的长度:m(米)特殊型号的烧嘴本厂可代为设计,安装尺寸亦可具体商定。

一MLS型烧嘴的选用说明烧结用幕帘式烧嘴是冶金部马鞍山钢铁设计研究院在充分研究了国内外先进的烧结点火技术基础上,与我公司合作共同开发和研制的适合我国国情、价格便宜、结构简单的高效节能型烧嘴,能适应现代烧结点火器对于小熔炉、低炉镗、火焰瞬时直接冲击点火技术的要求。

MLS型烧嘴与国内现有点火烧嘴相比具有如下特色:1.MLS型烧嘴结构简单,设计新颖,它采用了扩散式二次燃烧方式、火焰稳定、不回火、不脱火、改变一、二次风比例即可达到调节火焰长度的目的,这样可以使火焰的高温部位始终集中烧结料面上,从而提高点火效率。

2.MLS型烧嘴采用火焰瞬时直接冲击新技术,因此点火时间短,点火时间仅为10~30秒。

3.烧嘴头部设火焰通道,这样就使烧嘴头部避开了炉内的高温辐射、同时又有二次风的“冷却”作用,因此烧嘴的寿命就特别长。

4.MLS型烧嘴喷出的火焰呈幕帘状,供热强度均匀,烧嘴在台车宽度方向上的温差小于50℃,幕帘状火焰的宽度为300~400mm,火焰长度为0.3~0.5m。

5.点火能耗低,可普遍取得节能50~70%的效果。

6.烧嘴前对空气压力和煤气压力要求低,这样就节约了动力消耗,降低了烧嘴的噪音,烧嘴前风压一般为3500Pa,煤气压力一般为2500Pa。

7.MLS型烧嘴可适用于混合煤气,焦炉煤气,天然气等多种燃料。

8.烧嘴点火温度可达(1150~1200)±50℃。

MLS型烧嘴目前三种规格,以适应不同热值的煤气,每种规格都以“片”为一组、一“片”烧嘴有4个小烧嘴组成,不同规格的烧嘴可满足18㎡,24㎡,30㎡,36㎡,50㎡,75㎡,90㎡,105㎡,130㎡,180㎡等各种烧结机的要求,不同宽度的台车的点火器只要把数“片”烧嘴组合起来即可满足各种炉宽的要求。

检修、安装均很方便。

MLS型烧嘴使用时应安装在点火器的炉顶上,烧嘴距料面的距离可控制250~350mm,根据台车速度可装一排或二排。

MLS型烧嘴亦可用于有色金属的冶炼炉内供熔炼有色金属使用。

该烧嘴经长期使用表明,不结焦,不堵塞,为预防万一,在烧嘴煤气顶部设有处理结焦和堵塞装置。

二MLS型烧嘴的结构原理MLS型烧嘴由煤气管,一次风管,二次风管,烧嘴安装板,一次风旋流器,烧嘴火焰通道,二次风通道,空气煤气管法兰等组成。

沿台车宽度方向上由若干个小烧嘴按照一定间距排列组成,由烧嘴火焰通道把这些能力很小的多个烧嘴喷出的火焰连成一体,形成厚度大约300~400mm宽的幕帘状火焰,烧嘴“片”的安装如图1.2所示,在每个烧嘴中,煤气从煤气管中以一定的速度轴向喷出,在烧嘴出口处,煤气与一次风旋转气流相混合,煤气被一次风空气流带动,边旋转、边混合、边燃烧,形成短而稳定的火焰。

二次风是从二次风狭道中以一定速度喷出,它仅有轴向而无切向和径向速度,二次风的作用有:•对火焰起到幕帘状“整形”作用。

•通过改变二次风量和一次风量的比便可起到调节火焰长度的作用。

•“冷却”保护烧嘴砖和烧嘴火焰通道,延长它们的寿命。

由于空气和煤气在烧嘴通道内混合燃烧,所以烧嘴不会产生回火和脱火现象,烧嘴使用安全可靠。

烧嘴通道,一次风旋流器,一次风管,煤气管,根据该部件在工作中所处的温度不同,选用不同牌号的耐热钢材料。

一般每4个小烧嘴为一“片”每一“一片”烧嘴可以整体吊换、检修。

由于在台车宽度方向上,一排烧嘴是分若干个“片”组装而成,所以这就避免了由于台车宽度方向上跨度大而造成的挠度和弯矩而影响烧嘴的寿命。

三MLS型烧嘴的安装要求1.MLS型烧嘴应垂直安装在炉顶上,烧嘴头部距料面的垂直距离为250~350mm为宜。

2.烧嘴的安装是通过烧嘴本身的安装托架把它固定在点火炉顶的钢结构的槽钢上,并用螺栓固定,烧嘴中心线和炉顶的垂直度允差±4mm。

3.煤气管(烧嘴上的),一次风管,二次风管和烧嘴中心线的不同心度允差±0.5mm。

4.一般4个小烧嘴为一“片”,(烧嘴制造时已作好),每个片间的安装间隙可在8~15mm范围内调正。

5.安装时应检查调整支撑烧嘴的炉顶钢结构横梁的水平度,当横梁水平度不大于1mm时,再把烧嘴“片”组预安装在炉顶水平横梁上,然后检查调整烧嘴到台车的的距离,烧嘴同水平横梁的垂直度,调正烧嘴“片”间的间隙,确保以上指标后,再用螺栓把每“片”烧嘴固定在炉顶钢结构水平横梁上。

6.烧嘴“片”组之间的间隙用高温棉和不定形耐火材料堵塞,堵塞后应能保证炉顶和烧嘴砖之间不串火。

7.烧嘴安装定位后再安装和连接空煤气管道。

8.烧嘴出厂前已进行过试压,煤气,一、二次风流速,烧嘴前压力等试验和检查,合格后方可出厂,故烧嘴本体安装完毕后可不需再试压,但连接烧嘴的空煤气管道使用前应按照各自试压要求进行试压。

9.煤气阀门安装前应进行严密性试压,并标出开关方向和位置,合格后方能使用。

四MLS型烧嘴的操作过程1. 点火前炉体的检查和准备。

1.1检查点火器内预制块安装质量、灰缝。

1.2烧嘴就位后检查炉顶预制块之间缝隙是否堵严实。

1.3检查点火器两侧与烧结机台车拦板之间间隙大小,发现杂物及时清理,以保护墙完好。

1.4检查热电偶,要求插入炉内50mm,磁管完整,外伸部分要有钢管保护。

1.5检查炉顶压力测管安装是否符合要求。

1.6点火前点火器下台车上铺一层混合料,以防点火后烧坏篦条。

2. 点火前管道系统的检查和准备。

(煤气总管盲板或水封启封前注意事项:)2.1详细检查各煤气、空气阀门、法兰、管道是否严密,阀门启闭是否灵活,软管是否完好无损,软管接头是否捆绑严密。

2.2 煤气管道安装完毕后必须进行气密性试压,要求按有关煤气安全规程进行。

2.3做好煤气防火、防爆、防毒工作,并清除现场障碍物。

2.4检查点火器和鼓风机各部件、并盘转。

2.5蒸汽吹扫管道时,蒸汽压力要求保持在1.5×9.8×104Pa。

2.6蒸气吹扫前会同计器人员将所有计器的导管、阀门、翻板全部关闭。

2.7打开煤气放散阀,用蒸汽吹扫煤气管,赶走管内空气及残余煤气,吹扫时间为15~30分钟。

2.8打开煤气放水(取样)阀,排完水后即关闭。

2.9起动点火高压鼓风机。

2.10点燃木柴等引火物放到火嘴下方。

2.11关闭蒸汽后用400m³/h的流量,压力大于250×9.8Pa的煤气吹扫15~30分钟。

2.12煤气爆发试验重复做二次,合格后关闭煤气放散阀即可点火。

相关文档
最新文档
