防“晃电”技术应用

•
执行单元－抗晃电专用监控单元、ABB直流断路器和直流接触器（直流专用）
抗“晃电”措施及应用（二）
•
•
（3）交流接触器
交流接触器在低压电动机控制系统中应用非常广泛，当电网“ 晃电” 时，会造成操作线圈短时断电或电压过低，导致线圈对铁芯的吸力小于释放弹簧的弹力，使接触器释放。对于普通电磁式接触器，在电压降至额定电压的 5 0 ％时开始抖动，降至4 0 ％以下则释放。在电网“ 晃电 ” 事故中，均会造成因接触器释放而导致大量低压电动机跳闸。为了尽量避免这种情况发生，通常采用防“晃电”接触器代替普通接触器或者
抗“晃电”措施及应用（二）
抗“晃电”措施及应用（二）
• 电网正常时工作模式变频器由交流母线供电，DC-BANK系统处于热备用状态，电池组由充电整流器充电。电网晃电或备自投切换时，电网电压下降，造成变频器直流母线电压低于压差控制器设定电压时，系统转换成由DC-BANK向变频器的直流母线供电，变频器工作保持正常，其工作模式如下图所示。
• • B、气化工艺高压煤浆泵改造目的由于供电系统晃电造成部分变频器保护动作跳闸引起化工系统停车，经考察决定用南京国臣 DC-BANK 系统对气化工艺高压煤浆泵变频器进行改造，在此系统中增装直流支撑系统，向相关变频器提供≥5分钟的停电保护。改造后达到晃电时变频器不会因低电压跳闸，从而保证化工系统连续稳定运行。
“晃电”案例分析
• • C、改造结果在工艺电动机、变频器工作正常的情况下，切断三相交流输入电源，系统自动切换成直流供电，保证受保护的工艺变频器及电机在规定的时间内不间断运行。其中，变频器显示的频率保持恒定，没有任何变化。然后送上三相交流电源，受保护的变频器及电机继续运行于交流电源工作状态，充电机给蓄电池充电，完成一次电源失电切换过程。触摸屏显示并记录停电及恢复供电的时刻。

防晃电模块资料

FS-MD/B/220V是用于控制5～630A交流220V接触器延时脱扣的控制器。

它可以通过面板设置所有参数且使其可视化并实现以下功能：·用户根据自身需要设定延时时间0.3秒～6.6秒，时间等级为0.3秒。

·使交流接触器按设定时间精确延时脱扣，有效抵御“晃电”·使交流接触器无声节电运行，节电率可达80％以上·有故障指示灯和故障输出端子·温度保险独立出来，可以方便的更换FS-MD/B220V·面板说明1:温度保险座2:两位，7段光管3:故障信号告警灯4:设置延时时间·功能FS-MD/B/220V是用于控制5～95A交流220V接触器延时脱扣的控制器。

它可以通过面板设置所有参数且使其可视化并实现以下功能：·用户根据自身需要设定延时时间0.3秒～6.6秒，时间等级为0.3秒。

·使交流接触器按设定时间精确延时脱扣，有效抵御“晃电”·使交流接触器无声节电运行，节电率可达80％以上·有故障指示灯和故障输出端子·温度保险独立出来，可以方便的更换·符合标准·G4M20310-2364-E-16·QB/440100-29-0459-2005·Q/BUP01-2004·参数·工作电压：AC220V +10%～-20%·使用环境温度：-20℃～+60℃·延时时间范围：0.3秒～6.6秒·时间调整级差：0.3秒时间误差：±2％·主继电器触点容量：5A/250VAC·故障信号继电器触点容量：2A/30VDC·输出电压：接触器吸合前：DC300V左右接触器吸合后：DC9V以下·适用范围：AC220V 5～95A接触器（线圈电阻≥80Ω）不能配用在直流运行接触器上，例如三菱S-N系列。

防晃电产品选型及应用

防晃电产品的选择及应用“晃电”短短的数秒钟，对连续生产中要求大量设备在工艺流程上不允许电动机跳闸停机的企业是灾难性的，轻者几十万、上千万经济损失，严重的还会发生火灾、爆炸乃至人身安全，对企业来讲是灾难的几秒钟“晃电”——电力系统在运行过程中，由于雷击，对地短路、障重合闸备自投，企业外部、内部的电网故障、大型设备起动等原因，所造成的电网故障，所造成电压瞬间较大幅度波动或者短时断电又恢复的现象称为“晃电”随着科技的发展与进步，目前市场上出现了一系列的防晃电产品，并已在一定程度上得到了具体的应用。

防晃电产品目前包括：1：永磁接触器2：防晃电接触器（又称：永磁延时接触器）3：抗晃电再启动控制器4：防晃电延时释放模块如何选择合适的抗晃电系列产品就需要我们根据不同产品的性能特点及现场的要求来确认：永磁接触器：是用永磁式驱动机构取代了传统的电磁铁驱动机构而形成一种新型微功耗接触器。

其工作原理就是利用磁极同性相斥、异性相吸的原理。

因安装在接触器联动机构上的永磁铁的极性是固定不变的，而固定在接触器底座上的软铁在外来控制信号作用下，与其固化在一起的电子模块产生十几至二十几毫秒的正反向脉冲电流，使软铁产生不同的极性，相对永磁体面（设为N极），吸合为S极，释放为N极，保持靠永磁；从而使接触器的主触头达到吸合、保持、与释放的目的。

：由于它的独特机构，所以具备了以下优点：1：当回路电压瞬间下跌时（最低跌到额定40%），永磁接触器可以保持正常工作状态，不受电压跌落影响，能有效抵御电压瞬间波动的影响。

2：无温升，无噪音，由于靠磁铁来保持吸合，所以节电率高达99%。

防晃电接触器：防晃电接触器又分为两种，A：防晃电可调接触器B：防晃电固定延时接触器。

防晃电接触器原理与永磁接触器完全相同，是永磁接触器产品的衍生品。

由上述的永磁接触器原理中，永磁接触器是通过电子模块来控制永磁机构，所以防晃电产品是根据现场的需要，加装了时间调节装置来控制电子模块，达到延时释放的功能。

防晃电改造方案

天然气制氢低压盘柜抽屉防晃电施工方案编制：审核：审批：二零一五年三月三日防晃电改造方案一、概述DVC-12型动态电压调节器是为工业企业解决“晃电”不停机而专门开发的高科技产品。

实际生产过程中，由于“晃电”引起交流接触器释放，导致了电机停转，进而造成工艺连锁停机，连续生产过程被迫中断。

轻者大量物料放空、报废，重者造成设备损坏，甚至引起爆炸、火灾等事故，给企业造成巨大的经济损失。

二、“晃电”产生的机理和危害“晃电”---电网由于雷击、对地短路、发电厂故障及其他外部、内部原因造成电网短时间故障、电网电压短时大幅度波动、甚至短时断电数秒钟的现象，俗称“晃电”。

企业低压电机控制多采用交流接触器，当电压低至接触器的额定工作电压55%~65%时，并持续10~50ms ，交流接触器将释放，导致低压电机停转。

吸合电压接触器状态接触器工作电压释放电压吸合释放电压有效值当“晃电”过程中，由于电网电压的波动导致连续生产装置的关键低压电动机停止运行（如风机、泵、空压机等关键设备），在工艺条件允许的时间内电网电压恢复正常，如果这些因“晃电”而停机的低压电动机不能迅速的启动起来，将会对连续的生产造成危害。

轻则装置连锁停车，工艺条件破坏，产生大量不合格的残次品或废品；重则需要重新开车，造成大量的物料排空，形成巨大的损失；严重的（如聚变装置等）甚至会造成爆炸的恶性事故。

电压短时大幅下跌电压短时为零正常电压低电压0电压三、“晃电”解决方案3.1解决的原理实时监测电网电压和电机的运行状态。

在电网发生“晃电”时，对“晃电”前现场的电机的运行状态进行锁存。

现场运行的电机因晃电停机，在生产装置工艺允许时间内，电网电压又恢复正常后，装置自动按预先设定的次序分批再起动要求再起动的电机，从而保证生产过程连续进行。

若电网电压恢复正常的时间超过生产装置工艺允许时间，则不发出再启动信号。

3.2解决方案对于需要改造的电机，在其电气控制回路中增加DVC-12型动态电压调节器，DVC-12型动态电压调节器主要功能和参数如下：㈠主要功能：1.解决1200ms之内的极短电源瞬时失（欠）压引起的接触器释放问题；2.解决备自投过程中接触器释放问题；3.解决电动机再启动问题；4.可组网工作，在群电动机再启动时通过对系统电压的监视确定电动机启动的顺序，有效降低群电动机启动时对系统的冲击；5.解决软启动器再启动问题；㈡主要技术参数：1.交流功耗：<2VA。

低压配电系统中几种抗晃电措施分析及比较

低压配电系统中几种抗晃电措施分析及比较摘要:石油化工企业为连续性生产企业，其生产负荷大部分为一二级连续负荷，对电源可靠性要求较高，以确保整个工艺生产流程的连续、安全运行。

本文主要阐述晃电发生对石油化工企业的影响，并且介绍几种防晃电措施及其工作原理，从经济性及可靠性方面分析各种措施的优缺点及适用场合。

关键词：晃电，电源延时模块，再启动，抗晃电接触器1引言晃电是指因雷击、短路或者其他原因造成电网短时波动或断电的现象。

供电系统产生晃电的基本类型有：电压骤降、骤升、短时断电、电压闪变。

电压骤升,持续时间0.5个周期至1min,电压上升或下降至标称电压的110～180%。

石油化工企业中主要用电负荷为电动机，特别是低压电机回路，其启停控制是由接触器来实现，交流接触器的特性为返回电压30~70%，在60-80ms内主触头断开，当发生晃电时，电源波动使得接触器线圈因短时失压而释放断开，会导致电机、变频器等停止运行，因而对企业造成重大经济损失，甚至发生人身安全事故。

采取防晃电措施可以有效的避免此类事故，保证生产的连续性。

2 防晃电措施及应用2.1分批再启动技术分批再启动装置的工作原理是装置在正常运行时实时监测电网电压和电机的运行状态，当系统电压低于跌落电压设定值，接触器释放，电机跳停，在晃电现象发生之后电压恢复正常的时候，通过固定频率的采样进线柜的电压及电流参数，来判断系统电压是否为在允许失电时间内恢复至电压设定值，如果为长时断电，则再启动装置不动作，如果为短时晃电，则按预先设定的次序分批再启动要求再启动的电机，从而保证生产过程连续。

工作原理图如图1所示：图1 再启动柜控制原理接线图自再启动柜输出干接点并联至电动机控制回路的自保持回路中，当系统判断为电源发生晃电时，该接点闭合，电动机二次控制回路重新接通，接触器二次线圈得电，主触点闭合，电机投入运行。

为减少电机启动时启动电流过大对电网造成冲击，通常设置为分批启动。

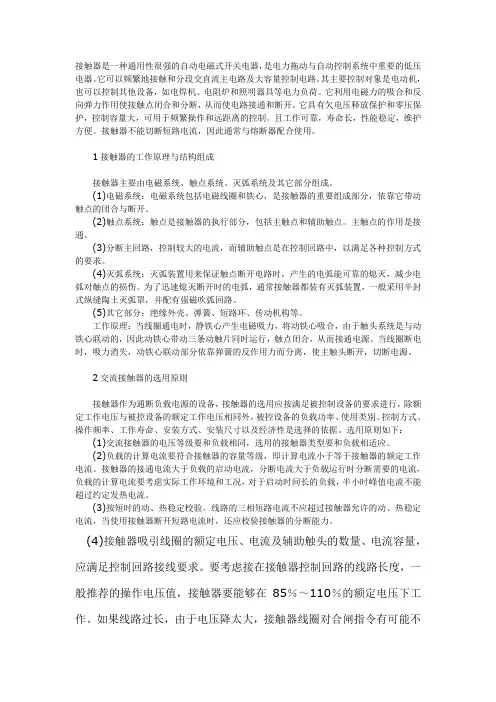

接触器的选型与使用

接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。

它可以频繁地接触和分段交直流主电路及大容量控制电路。

其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。

它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。

它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。

且工作可靠，寿命长，性能稳定，维护方便。

接触器不能切断短路电流，因此通常与熔断器配合使用。

1接触器的工作原理与结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

(1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

(2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通。

(3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

(4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

(5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。

工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。

2交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。

选用原则如下：(1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

(2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

新型FS防晃电交流接触器说明书

·新型FS防晃电交流接触器说明书功能FS系列防晃电交流接触器用于交流50HZ、60HZ，额定工作电压至1140V的电力系统中接通和分断电路，用于连续性生产作业线因雷击、短路重合等供电系统发生的瞬间失压、失电（俗称晃电）保持接触器不脱扣。

而操作接通.分断与常规接触器完全相同。

当事故停电超过定时限时间时，接触器脱扣，达到了躲过晃电保持连续生产不停机的目的。

FS系列防晃电交流接触器不依赖辅助工作电源. 不依赖辅助工作装置，具有体积小、可靠性高的特点。

FS系列防晃电交流接触器已经在石油、化工、钢铁等企业发挥了积极作用，能有效的抵御电源电压不稳.瞬间失压.瞬间断电，满足了高要求的连续性生产线使用，本品通过了CE认证。

·特点·强力吸合系统：FS系列防晃电交流接触器采用双组线圈，吸合速度快，强劲有力，动作特性极佳。

接触器在吸合或释放时，干净利落，无有害的抖动，避免了当电网出现失压时触头抖动引起的燃弧熔焊，因而减小了触头磨损。

·无声运行技术，安装角度达到了±30o。

·控制器附加在接触器侧面，体积小、可靠性高。

·利用电源储能的原理，实现延时释放。

·符合标准·G4M20310-2364-E-16·QB/440100-29-0459-2005·Q/BUP01-2004·型号说明壳架电流：以380V AC-3使用类别的额定工作电流，共有17种规格：18、25、32、40、50、65、80、95、115、150、185、225、265、330、400、500、630延时脱扣时间：可调型 0～3S型号释译：FS95 额定电流95AFS265 额定电流265AFS400 额定电流400A·参数·线圈工作电压：AC220V，允许波动+15%～-20%·工作环境温度：-25℃- +85℃·工作海拔高度：≤1000米·延时时间范围：0～3.0秒可调。

接触器

接触器接触器基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似按主触头通过的电流的种类可分为：直电流式（DC）接触器、交流式（AC）接触器。

接触器的主要作用：（1）信号的放大：用小的电压、电流开闭，转换大的电压、电流。

（2）绝缘隔离：可防止负载的噪声及高压损坏内部部品（IC、晶体管）。

接触器按操作结构分为：电磁式接触器、永磁式接触器。

接触器的内部结构：（1）电磁系统：铁芯、静铁芯、电磁线圈（2）触头系统：常开触头、常闭触头（3）灭弧装置电磁式接触器的工作原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁芯产生电磁吸引力吸引衔铁，并带动触头动作。

当线圈断电后，电磁吸引力消失，衔铁在释放弹簧的作用下释放，使触头复原。

电磁式接触器的特点：1、电磁接触器使用的电压应介於额定值的85﹪～110﹪，如太低则电磁吸力不够，有噪音和跳脱的可能；太高则电磁线圈有烧毁的危险。

2、电磁接触器只操作电流系指电磁线圈加上额定电压使其动作的电流。

3、电磁接触器主接点的型式为a接点。

4、电磁接触器的电磁线圈若无标注则多为220V者。

5、直接以电磁接触器来启动三相鼠笼式感应电动机时，电磁接触器的主接点应选用能启闭其额定电流的10倍。

石油化工企业低压系统抗“晃电”措施

石油化工企业低压系统抗“晃电”措施【摘要】“晃电”会造成石化企业装置低压电机停机，影响连续生产。

针对“晃电”，本文归纳了五个低压系统抗晃电措施，分别是采用防晃电接触器；防晃电辅助电源模块；UPS；低压电动机综保装置；低压电动机自起动装置。

分析了每个方案的特点、经济意义和适用性。

【关键词】“晃电”；防晃电接触器；防晃电辅助电源模块；UPS；低压电动机综保装置；低压电动机自起动装置1 引言石油化工企业属连续生产性企业，在生产过程中不允许中断供电。

但由于雷击、电源切换、自动重合闸或系统中任一分支发生故障等引起的“晃电”，会造成电压短时波动，引起各装置电动机跳闸停机。

当电网恢复后，这些电动机群不可能自动恢复运行，必须由工艺操作人员和电工人员配合进行人工再起动。

由于闪络失压系突发性故障，这种人工再起动往往会手忙脚乱，再起动时间过长，使产品质量受到严重影响，造成连续生产中断。

甚至发生起火爆炸事故，造成严重经济损失。

2 “晃电”的概念2.1 什么是“晃电”当供电系统在正常运行过程中受到雷击、短路故障、大容量电动机直接起动等的冲击下，会造成系统短时间内的大幅度波动或瞬间失电，这种现场通常称为“晃电”。

晃电时间一般只有几百毫秒。

2.2 晃电对低压系统产生的影响石油化工企业低压电动机大部分都是由交流接触器控制，出现晃电时，由于电压下降或中断，接触器线圈对铁心的吸力小于释放弹簧的弹力使得接触器释放，主触头断开，导致大批电动机停机，影响装置的连续运行，造成巨大经济损失。

根据有关资料介绍，一般交流接触器当电压低于线圈额定电压的50%时，时间超过一个周波时接触器释放，当电压低于80%甚至更高，持续五个周期时接触器也释放。

为了把“晃电”造成的损失或危险降到最低的限度，通过对晃电现象的分析和研究，并经过不断地实践，设计抗“晃电”的方案。

抗“晃电”种类虽然较多，但无外乎以下两种：一是保持接触器在失电一定时间内不释放；二是使已脱扣的接触器在电压恢复后自动重合，以便在供电恢复后自动重起电动机。

电机抗晃电技术应用

电机抗晃电技术应用摘要：在很多大中型企业生产过程中，装置突然的停机是不被允许的，它不仅会给企业造成严重的经济损失，甚至有可能造成火灾、爆炸及人员伤亡等安全事故。

电机作为装置生产的重要设备，其连续稳定运行直接影响到装置的连续生产运行。

影响电机稳定运行的其中一个重要因素就是“晃电”。

在现实生产、工作中，如何消除或减少“晃电”对电机的稳定运行的影响，一直都是电气工作者不断努力的方向，也取得了很大的成就。

下面笔者就对目前常用的“抗晃电”技术方案进行简单的归纳分析。

关键词：晃电;抗晃电技术措施;经济合理在“抗晃电”技术方案分析之前，我们必须先弄清楚两个问题：1.了解什么是晃电。

“晃电”是指（目前无标准、统一的定义）：“供电线路切换、雷击、重合闸、大型设备起动、发电厂故障、短路或其他原因造成的电网电压瞬时跌落（电压凹陷），电网电压暂降或电压中断，时间在1.5秒之内，又恢复正常的现象。

”由晃电的定义，我们可以看出，即使像我国这样的电力设施强国，也不可避免会发生晃电。

因此我们除了努力减少晃电发生概率的同时，更重的是消除或减少晃电给我们生产、生活带来的影响。

晃电对我们日常生活的影响可以忽略，但对企业的生产就不得不防，特别是一些大中型企业，影响重大。

2.为什么发生了晃电，会影响电机的正常稳定运行。

有一定电气专业知识的人都知道，一般低压电机的启、停都通过接触器来控制。

低压电机典型控制原理图如下：由图1-1可知，当发生晃电时（假设晃电时间300ms，电压下降50%），即电压跌落到接触器（KM）额定电压70%以下时，接触器主触点及辅助触点会瞬时脱扣，接触器自锁KM打开，即使300m后电压又恢复正常，电机还是因失电，停止运行。

知道了晃电性质和电机的控制原理，就可以制定出相应的方案对策。

方案一：发生晃电时，既然电机停止运行是因为接触器主触点及辅助触点瞬时脱扣引起的，那在晃电期间不让接触器脱扣，便可以解决晃电停机问题。

这就是本文介绍的第一种解决方案，把普通接触器更换为防晃电接触器，这也是最简单有效的方法。

延时(防晃电)接触器

延时（防晃电）接触器的性能简介松峰电气制造有限公司是生产永磁交、直流接触器的专业厂家，松峰电气在生产常规接触器条件下根据不同的现场情况，还生产有防晃电的多种类型的延时交流接触器，断电延时、智能型跌落延时、智能型延时\\速断释放接触器；降压起动接触器、延时吸合接触器等产品。

针对以上特殊类型产品作以下介绍：1、断电延时交流、直流接触器是在接触器每次失电时都会按照事先设定时间范围内接触器处可保持闭合状态，事先定置的时间完成后，工作电压不能回复时，接触器立即释放。

接触器吸合特性额定电压：80%—110%；接触器保持特性额定电压：0—110%；延时时间设定为0.3ms—10000ms（任意选择），±误差0.5%。

2、智能型电压跌落延时交流、直流接触器是在额定工作电压条件下、因受各种不同的条件影响，导致电压突然跌落到某一个约定的电压值时、接触器的延时控制程序开始启动，在事先设定的延时时间范围内接触器处于闭合保持状态，当事先设定时间完成后，工作电压不能回复时，接触器立即释放，工作电压在正常的条件下接触器属常规的动作特性，不会发生延时性能；延时时间设定为0.1ms—10000ms（任意选择），±误差0.5%。

例：NSFC1-185A/220V技术要求在额定电压突然跌落到额定电压的30%延时3S释放。

根据要求智能型突然跌落延时释放接触器，不管受任何条件影响，只要导致工作电压突然跌落到66V时（±10%）接触器开始启动延时释放功能，当事先设定延时时间完成后，工作电压不能回复，接触器立即释放。

接触器吸合特性额定电压：80%—110%；接触器保持特性额定电压：30%—110%；接触器延时释放时间：3S3、智能型延时，速断永磁交流、直流接触器是在额定工作电压要求下，因受各种不同的条件影响，导致电压跌落、甚至失电情况发生，使接触器跳闸、在现场实际工作才有的生产流程是不能停电的，可在电压正常的工作中又必须速断，因此根据用户的要求我公司研发了断电延时加速断的智能型接触器，但接触器的控制回路中要增加一个开关，在接触器的控制回路中分A1、A2、A3、A4，A1、A2为额定工作电压接线端，A3、A4为延时速断切换接线端。

防晃电接触器工作原理

工作原理：在控制电压突然跌落到非正常工作电压时，欠压信号传输到永磁接触器的控制电路中，控制系统对信号立即做出分析，是需要延时还是常规工作。

需要延时时，接触器在设定的延时时间内处于保持状态，超过设定的延时时间接触器立刻断开。

在正常的工作电压情况下，永磁接触器的动作特性与常规动作特性相同。

解决措施：松峰永磁式延时接触器替代传统电磁接触器。

我公司通过对已有永磁接触器的控制模块进行改进，增加相关逻辑分析电路，实现延时释放，释放时间可根据要求任意设定。

针对电网失压现象（网电压在一定范围内波动），我公司可定制生产低压延时永磁接触器，电压值和时间可根据需要设定。

例如：电压跌落至额定电压的40%或25%时，延时3S 释放。

针对失电现象（电压突然跌落至零），我公司可定制生产断电延时永磁接触器，时间可根据需要设定。

永磁式接触器的突出特点：1、可靠性高吸合稳定牢固，不受电压波动及外界电磁干扰的影响，始终能可靠吸合，保证了使用的高可靠性。

2、安全原接触器吸引线圈长时间通电工作，线圈发热，由于电网电压的波动，触点和线圈很容易被烧坏。

而本产品根本就不存在触点抖动及线圈温升现象，从根本上解决了产品安全问题，从而保护电路中的高价值的用电设备（如大功率电动机）。

3、省电省钱由于本产品工作可靠延长了使用寿命（在同等条件下约为普通交流接触器的三至五倍寿命），同时免去了频繁更换的麻烦及停产维修损失。

原接触器自身耗能大，如一台CJ20-250A接触器年耗能1350度电，同规格的永磁接触器年耗1度电，节能99%以上。

用户使用永磁接触器8个月左右，就可以从电费中收回购买接触器的费用。

4、静音原接触器工作时自身噪音大，且用的时间越长，噪音越大。

微能耗无噪声接触器在吸合保持（工作）状态，属于静音工作状态，无噪音。

5、寿命长原接触器的主触点受电网电压的波动，易造成弹跳拉弧，易烧坏，降低使用寿命。

永磁接触器主触点之间的压力永远是恒定的，因而提高了触点使用寿命5-10倍。

0.4kV回路中防晃电应用实例解析

0.4kV回路中防晃电应用实例解析为了实现防晃电功能其实就是为了保持主回路中的接触器在晃电过程中线圈不释放，这对化工、医疗等行业有着非常重要的意义，下面结合在化工行业积累的经验总结下常见的几种实现防晃电功能的事迹应用案例，并进行详细解析。

一、防晃电接触器这是最开始应用的方法，如果电网电压突然发生晃电现象，在设定时间内电网电压又快速恢复正常，该接触器可以保持不脱扣，从而使设备继续。

有的可以对时间进行设定，常见是5秒内，实际测试中有不成功的时候。

1、时间继电器在回路中的应用，实现防晃电功能利用时间继电器的延时断开特性，实现接触器线圈回路晃电后自锁点不断开，再来电后的继续得电运行。

同时为了避免停机需要按住停止按钮相应设置时间后才能停机，有的时间继电器有复位功能（如图3-4触点），将停止命令接入时间继电器的复位触点上，可实现立即停止（但是实际测试中发现，及时接入了复位功能还是需要多按住停止按钮一会）。

2、防晃电模块防晃电模块是比较成熟的产品，功能齐全，应用很多。

当发生晃电的时候模块迅速切断接触器线圈的交流电源，将内部超级电容储能的直流电压经过自动控制方式输出到接触器线圈上，保持接触器可靠吸合，晃电结束后切换至交流电压输出。

同时有记录切换过程、实现在启动、可对接触器线圈电阻进行设置等功能。

切换成功率很高，但在实际测试中也发现以下几点问题需要注意：1、注意选型，保持接触器和继电器是不同的防晃电模块，同时线圈阻值范围不同选型也不同2、注意接触器的品牌，施耐德品牌接触器115A及以上为电子线圈，电子线圈上接入了二极管，所以有正反要求。

接反会导致保持不成功。

当然还有许多防晃电解决方案，比如控制回路采用双电源或者UPS电源、DCS程序运行信号丢失发再起启动命令等，就不一一解析了。

后面有机会我会将以上三种案例的实际演示视频进行编辑发出来工大家参考交流。

国网自控防晃电装置技术特性说明

KHD-100 智能型自适应抗晃电装置技术特性说明江苏国网自控科技股份有限公司Jiangsu State Grid Automation Technology CO.,LTD.声明：最终解释权归我公司所有。

携手合作共创共赢一、对接触器的适应性要求我公司目前生产的智能自适应防晃电装置，主要有以下几个型号细分。

二、防晃电的时间设置说明在“功能定值”中“晃电参数设置”中设置晃电延时。

晃电延时为在交流系统发生电压跌落（电压突然跌落50V或降低到180V以下）时，KHD-100装置启动交流转直流切换，切换到直流维持状态，接触器线圈在直流电压的维持下，主触点和辅助触点继续吸合。

装置在晃电延时时间到后，判断交流电压是否恢复到正常值（程序默认185V以上），如果已经恢复，则装置切换到交流运行状态，此时装置认为系统发生了“晃电”，装置“晃电”指示灯点亮；如交流电压低压正常电压值，则KHD-100切断直流电压，并返回到交流模式，为下次系统上电做好准备，此时，装置认为系统“断电”而非是“晃电”。

如图4-2，T1为系统发生晃电的持续时间，一般在0.5~1s 左右。

晃电的延时时间（图中为Thd ，为设置定值）设置需要大于系统发生晃电的持续时间，并有一定的裕量。

T2为装置判断晃电并切换时间，在整个晃电延时Thd 内，装置都会在DC 模式，输出直流电压，直到Thd 结束，装置将会切换到交流模式。

如果在Thd 延时结束时，交流电压恢复，则装置晃电指示灯会点亮；否则，认为是系统断电，而非晃电（因为电压跌落的时间持续时间超过了晃电设定时间）。

12）图- 1 晃电时间设置示意图（设置晃电模式）图示说明：线圈电压波形1为设置晃电延时正确，线圈电压波形2为设置晃电延时错误，波形2将导致接触器在晃电发生时引起接触器释放。

三、对控制电源和装置电源电压的说明图-2 KHD-100系列防晃电装置端子图图-2中，为装置的端子图，其中控制电源为端子16，15，一般按接触器的线圈控制电压来选择，可分为AC110V，AC220V和AC380V三种，请订货前声明。

晃电现象及其影响,如何防晃电

晃电现象及其影响,如何防晃电?一．晃电现象及其影响1．晃电的类型电力系统在运行过程中，由于雷击、短路故障重合闸、企业外部或内部电网故障、大型设备起动等原因，会造成电压瞬间较大幅度波动或者短时断电又恢复，这种现象通常称为“晃电”。

晃电主要有以下几种情况：①电压骤降、骤升，持续时间0.5个周期至1min，电压上升或下降至标称电压的110～180%或10～90%。

②电压闪变，电压波形包络线呈规则的变化或电压幅值一系列的随机变化，一般表现为人眼对电压波动所引起的照明异常而产生的视觉感受。

③短时断电，持续时间在0.5个周波至3s的供电中断（如备自投、重合闸等）。

有些企业虽然系统存在波动负荷，但由于设有浪涌保护器、避雷器乃至消谐装置，正常生产性负荷对自备电厂造成的冲击影响不会很大，其电网晃电主要是外部电网或钢铁企业内部电网故障引起的，其中电压骤降（A类）和电压短时中断（C类）占大部分。

一般来说，电压跌幅在20%内对设备运行一般不会有太大的影响。

电压跌幅超过20%时，容易引起交流接触器控制的设备跳闸停机。

2．晃电的影响①．晃电对供电回路控制电器的影响交流接触器在低压电动机控制系统中应用非常广泛，占了相当大的比例。

由于工作原理的特点，当电网出现晃电时，会造成其操作线圈短时断电或电压过低，导致线圈对铁芯的吸力小于释放弹簧的弹力使接触器释放。

据资料介绍，一般交流继电器当电压低于线圈额定电压的50%，时间超过一个周期时接触器释放；当电压低于80%甚至更高，持续五个周期时接触器也释放。

在使用变频器调节控制电动机的场合，由于一般的变频器都具有过压、失压和瞬间停电的保护功能，变频器的逆变器件为GTR时，一旦失压（指电压下降到额定电压的70%，个别变频器为76%）或停电，控制电路将停止向驱动电路输出信号，使驱动电路和GTR全部停止工作，电动机将处于自由制动状态；逆变器件为IGBT时，在失压或停电后，将允许变频器继续工作一个短时间td（对于td有两种规定方法，一种具体的规定时间，如15ms；另一种规定为主电路的直流电压下降到原值的85%所需的时间)，若失压或停电时间to＜td，变频器将平稳过度运行；若失压或停电时间to＞td ，变频器自我保护停止运行。

防晃电技术应用

控制电压（ACV、DCV、380V、220V）安装尺寸或空间（是否原位更新、上新系统）
安装数量（机泵重要性、系统容量）
2、应用对象
01
关键或重要机泵（出现 “晃电”时，不能跳停）；
02
工艺联锁多，一旦停机，无法迅速自起动或手动恢复的机泵；
03
采用软起动器控制并带有旁路的机泵；
04
采用变频器控制，保持运行的开关量信号为中间继电器触点的机泵；
美国罗克韦尔序号松峰型号 AB系列系列国内型号
工作电流(A)
外型尺寸安装尺寸备注
控制块电压(传统线圈工作电压)
1
NSFC5-105
2
NSFC5-400
3
NSFC5-630
4
NSFC5-800
B105 B400 B630 B800
105
本公司NSFC5系列产
400
品与美国罗克韦尔AB
系列、日本富士系列工作电压AC:
3TF58
国内型号
CJX1-9 CJX1-12 CJX1-400 CJX1-630
工作电流(A)
9 12 400 630
外型尺寸
安装尺寸
备注
控制块电压(传统线圈工作电压)
79×46×105 79×46×105 200×160×225 200×160×225
60×35
3TF系列
60×35 180×130 180×130
安装尺寸
备注
控制块电压(传统线圈工作电压)
54×90×108.3 186×278×216 210×283×242 210×283×242
45×80 63×248 72×249 72×249
工作电压AC:

低压晃电治理方案——万力达

低压晃电治理方案——万力达
传统电机控制回路原理图如下:
由上图可看出，传统系统中存在的问题为：低压电动机的运行时靠接触器自保持辅助触点来实现的，晃电发生时，接触器自保持线圈瞬间失电，接触器跳开，电机停机；当晃电消失(即电源恢复正常)后，由于接触器已经跳开，电动机已经停机了，如果要继续运行，需要重新启动。

现提出解决以上问题的方案：在电动控制机回路中配我公司的抗晃电模块，可有效防止此类事情发生，我公司抗晃电模块原理如下:
系统正常运行时，抗晃电模块采用旁路运行方式，接触器采用系统电源，如下图:
1 珠海万力达电气自动化有限公司
当有晃电发生时，抗晃电模块瞬间动作，抗晃电模块为接触器提供工作电源，保证接触器不断开（此时间20ms-5s可调），如下图：
当晃电结束，系统电源正常后，抗晃电模块恢复旁路供电方式：
根据本厂实际情况，在比较重要的电动机负荷上面，可以考虑采用我公司抗晃电装置，
这样便能消除晃电对本厂生产造成的困扰。

传统的晃电治理或防护设备与我公司抗晃电装置比较如下：
传统的晃电治理或防护设备我公司产品
温馨推荐
您可前往百度文库小程序享受更优阅读体验
不去了
立即体验。

DZQ-B接触器防晃电应用

DZQ-B 接触器防晃电应用针对电源失压类型DZQ-B针对故障类型主要以相邻线路故障引起的瞬时失压为主。

随着主电网的环网化以及企业中压电网供电线路的增加，而企业为降低电耗不设阻抗隔离原件，这样，当主网或企业中压电网中相邻线路故障时无可避免的引起瞬间失压，失压时间取决于相邻线路故障的切除时间。

对于中压线路短路故障的最短切除时间就是互感器退出饱和时间加断路器固有分断时间，约210ms。

绝大多数瞬间失压几乎都是因相邻线路故障所致，时间就是切除故障时间，而交流接触器的失压脱扣时间应不大于3个周波，即小于60ms。

所以是否能快速响应200ms 以下的瞬时失压是解决防晃电的关键。

性能概述：DZQ-B型控制器为故障安全型设计，对电压瞬时凹陷的响应时间在0秒以上无死区，可以快速检测到200ms以下的电源瞬时凹陷。

DZQ-B并联在接触器控制回路自保持接点，只有在被控制接触器因晃电而跳停后瞬间闭锁其运行指令，延时0.5秒释放，若0.5秒内电源恢复，接触器将立即闭合，以接触器铁芯线圈吸合电压作为电压阀值判式，一般为70%以上；若0.5秒电源没有恢复，则其运行指令立即断开。

允许失压时间出厂前固化设置，最大不超过10秒，可根据具体工况确定。

其动作波形图如下所示：技术参数控制电压220V/380允许失压时间：0-10秒瞬时电压凹陷响应时间：0秒以上无盲区继电器输出接点容量：8A/380Vac (COSΦ=0.4)主继电器接点（ON)：常开接点信号继电器接点(RUN)：常开接点安装结构：插拔式控制电压：220V固定式控制电压：380V适用环境：-20℃--- +60℃设计使用寿命：10年DZQ-B与原控制系统的配合问题（1）适用于各类交流接触器。

（2）是附加并联在电动机起动回路上。

（3）不需要外接辅助控制电源。

（4）不改变原有控制电路方式和接线。

（5）不影响电动机的正常停机，不会造成误启动。

（6）原控制柜或MCC间隔内安装。

关于对晃电现象的治理及防范措施的治理

登封电厂集团铝合金有限公司关于对电网“晃电”现象的治理及防范措施的汇报根据永煤集团公司机电部关于企业生产中晃电及低电压现象造成不合理停电事故的通知精神，登封电厂集团铝合金有限公司根据生产用电负荷的性质及局域电网供电的特点，存在着供电电源点单一，发电机组单机容量小、供电不稳定，受线路及大用电户负荷的影响很大，晃电及低电压现象时有发生。

所谓的“晃电”是指线路或电气设备短路或大用电户突摔负荷造成的局域电网系统电压大幅度波动和电源瞬间消失，短时间内又自动恢复的现象。

只是“晃”一下即过，但是如果设备和系统抵御“晃电”的能力较差，将给生产带来不应有的损失，会直接导致电解生产线主要附助供电设备停运，冷却循环水停运，空压机停运，整流所附助用电失去，整流机组停运，矿热循环水停运，矿热炉停运，给企业稳定生产带来很大的损失。

“晃电”的原因多种多样，其危害均是通过电网电压波动或电源的短时间消失使工厂生产或设备受到影响的，前者的作用一般不超1S，主要特征是系统母线没有脱离电网，后者主要特征是进线跳开，母线脱离电网，作用时间一般在数秒以内。

因此其危害体现在一些对电压敏感或低电压保护数据调整不当的设备上，针对此种现象，我们主要根据负荷性质及影响程度分别从以下几方面进行改进预防。

一、努力创造稳定的外部供电环境“晃电”现象大多由外电网引起，原因不外乎自然原因，雷击、污闪引起的线路短路，线路或变电设备短路、带电误合地刀、误停电、大容量电源突然跳开等。

此外，工厂内部电气设备短路、误合地刀、误停电、甚至大的电动机起动不当原因也有可能导致系统电压波动幅度过大而导致“晃电”现象的发生，所以创造良好的外部供电环境，供用电双方采取必要适当的运行方式，同时检查全厂防雷及接地装置是否良好，巡查110KV架空线路、绝缘子串有无明显损坏，加强接地装置的维护，确保雷雨季节不发生雷击闪络和跳闸现象。

二、易受“晃电”影响的供配电设备及改进方法1、全厂10KV系统一般应设有低电压保护，当定值过高时易受“晃电”影响而跳闸，母线失电，该段母线上的高压设备全停，危害最大。
