强夯地基承载力检测.doc

合集下载

强夯地基检测报告

强夯地基检测报告

目录一、序言-------------------------------------------3页(一)、工程概况------------------------------------3页(二)、原场地工程地质和水文地质条件-----------------3页(三)、采用人工地基类型-----------------------------4页二、检测依据---------------------------------------4页三、设计要求、检测内容及检测工作量-----------------4页(一)、设计要求-------------------------------------4页(二)、检测内容-------------------------------------4页(三)、检测工作量-----------------------------------6页四、检测结果评价----------------------------------6页(一)、载荷试验-------------------------------------6页(二)、重型圆锥动力角探N63.5-------------------------7页五、检测结论--------------------------------------8页附件:1、检测点平面布置图--------------------------1张2、载荷试验P-s曲线图------------------------3张3、载荷试验s-lgt曲线图----------------------3张4、载荷试验数据汇总表------------------------3张5、重型圆锥动力触探试验击数统计表------------1张6、重型圆锥动力触探N63.5~Z关系图-------------6张批准:审核:工程负责:一、序言(一)、工程概况(二)、原场地工程地质及水文地质条件根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。

强夯施工地基处理动力触探试验资料表

强夯施工地基处理动力触探试验资料表

强夯施工地基处理动力触探试验资料表1. 试验目的本次试验旨在对强夯施工地基进行动力触探试验,获取相关资料,以评估地基的承载力和稳定性,为后续施工提供可靠的参考依据。

2. 试验设备和工具•动力触探设备:包括动力锤、钻杆、驱动装置等。

•记录仪器:包括振动仪、荷载测试仪等。

•其他辅助设备:如标尺、绳索等。

3. 试验过程步骤一:准备工作1.将动力触探设备按要求进行安装和调整。

2.对试验区域进行清理,确保地表平整无障碍物。

步骤二:实施试验1.根据设计要求确定触探点位,并在该位置打下标记。

2.使用钻杆将触探头插入土壤中,并通过驱动装置提供锤击力度。

3.记录仪器即时记录钻杆受到的振动情况,并根据振动频率和振幅分析土层情况。

4.触探头钻进土壤一定深度后,停止锤击,使用荷载测试仪测量土壤的承载力。

步骤三:数据记录与分析1.将触探点位坐标、振动频率、振幅和承载力等数据记录下来。

2.对数据进行统计和分析,绘制曲线图、表格等形式,以便直观地展示试验结果。

3.根据试验结果,评估地基的承载力和稳定性,并提出相应建议。

4. 试验结果根据动力触探试验资料表所记录的数据,我们得到了以下结果:触探点位振动频率(Hz)振幅(mm)承载力(kN/m²)A 10 20 100B 12 18 120C 8 25 95通过对试验数据的分析,我们可以得出以下结论: 1. 触探点位A、B和C所处的土层具有较好的承载能力,适合用于强夯施工。

2. 振动频率和振幅越大,说明土层的密实程度越高,承载能力也相应增强。

3. 承载力的大小直接影响地基的稳定性,需要结合设计要求进行合理选择。

5. 结论与建议根据试验结果,我们得出以下结论和建议: 1. 地基承载力较高,适合进行强夯施工。

2. 在施工过程中,需要控制锤击频率和振动幅度,以确保地基的稳定性。

3. 建议在施工前进行更详细的地质勘察,以获得更准确的地基信息。

6. 风险与安全措施在进行强夯施工地基处理动力触探试验时,需要注意以下风险和采取相应安全措施:1. 钻杆和触探头可能会产生旋转或移位,操作人员需戴好防护手套和眼镜。

地基夯实质量检验

地基夯实质量检验

地基夯实质量检验
1、强夯质量检验时间:
1、碎石土和砂土地基,施工后1~2周;
2、对粉土和粘性土地基,施工完后2~4周;
3、强夯置换地基,施工完后4周;
二、质量检验方法可采用
1、室内试验;
2、十字板试验;
3、动力触探试验,包括标准贯入试验;
4、静力触探试验;
5)、旁压仪试验;
6、载荷试验;
7、波速试验。

三、检测点布置
强夯法检测点位置可分别布置在夯坑内、夯坑外和夯击区边缘。

其数量应根据场地复杂程度和建筑物的重要性确定。

对简单场地上的一般建筑物,每个建筑物地基的检验点不应少于3处;对复杂场地或重要建筑物地基应增加检验点数。

强夯置换地基载荷试验检验和置换墩着底情况检验数量均不应少于墩点数的1%,且不应少于3点。

强夯处理后的地基竣工验收时,承载力检验应采用原位测试和室内土工试验。

强夯置换后的地基竣工验收时,承载力检验除应采用单墩载荷试验检验外,尚应采用动力触探等有效手段查明置换墩着底情况及承载力与密度随深度的变化,对饱和粉土地基允许采用单墩复合地基载荷试验代替单墩载荷试验。

强夯夯击能与地基承载力关系的研究

强夯夯击能与地基承载力关系的研究

起伏较大 , 场区 内总体地 势北高 南低 。场 地地层 分布
为: 人工填积 ( Q ) 层、 第 四系全新 统 冲洪 积 ( Q “ ) 层、 第 四系残坡 积 ( Q 删 ) 层 和侏 罗 系 中统沙 溪庙 组
( J : s ) 岩层 。试验 区具体 的土质情况如表 1 所示 。
强夯法 , 即强 力 夯实 法 , 又称 为 动力 压 密 法 ( D y — n a m i c C o m p a c t i o n M e t h o d) , 它 是 由 法 国 工 程 师 L M e n a r d 于 6 0年代末首次提出的。强夯法是指反复 将质量为 1 0 - 4 0 t 的重锤提到一定 的高度( 一般是 1 O ~
彪 , 徐 光耀
4 3 0 0 7 1; 2 . 武汉市勘察设计 有限公 司。 武汉 4 3 0 0 2 2 )
【 摘 要】 以某 天然气净化 厂强夯 地基处理 检测 工程 为例 , 通过平板载荷试验 , 研究 了强夯处理后 山区碎石
填土的承载力 和夯 击能之间的关 系 , 采用 曲线拟合 的方式 , 对夯 击后地基 的承载 力作经 验统计 回归分析 , 确定 最 佳夯击能 ; 通过对不 同夯击方式和不 同土质夯击效果 的对 比分析 , 表 明重锤 低落距 的加 固效果要 明显 的好 于轻锤
注: 试 验区 1 、 2 、 3 的土 质情况见表 1 ; 表中s 为沉降 , m; B为荷 载板尺 寸, 圆形承压板时为直径 , 方形承压板 时为边 长, m。
同。具体 的试夯参数见表 2 。
l 1 6






2 0 1 6年第 3期 ( 总第 2 1 3期 )

强夯地基6区(JLYX)

强夯地基6区(JLYX)
强夯地基检验批质量检验记录表
编号: 单位工程 场区道路堆场工程
分部工程
场区地基处理
分项工程
强夯地基
检验部位
强夯地基六区(JLYX)
施工单位
福建路港(集团) 有限公司
项目负责人
洪玉生
质量检验标准名称及编号
水运工程质量检验标准(JTS ຫໍສະໝຸດ 57-2008) 监理单位 检验记录
质量标准规定 主 要 1 检 验 项 2 目 夯锤的重量、尺寸、落距和 夯点的布置 强夯处理后地基的强度或地 基承载力 夯击的范围、夯击顺序、夯 击遍数及两遍之间的间隔时 间 项目
点,合格
259
点,合格率
94 %
主控项目全部合格,一般项目满足规范规定要求 施工单位 检验结果 分项工程技术负责人: 年 月 日 质量检查员: 年 月 日
监理单位 检验结论
监理工程师:



施工单位检验记录
设计要求
符合设计要求
设计要求
符合设计要求
1
设计要求
符合设计要求 实测偏差值(mm) 1 2 3 4 5 6 7 8 9 10
一 序 般 号 检 验 1 项 目 2
允许偏差 (mm) 150 +20 -50
抽查实测值 (mm)
夯击点中心位置
详见附表
夯后场地整平标高 允许偏差项目共检测 275

强夯地基试验检测方案

强夯地基试验检测方案

强夯地基试验检测方案强夯地基试验是一种常用于建筑工程中的地基处理方法,通过利用夯击能量促进土体颗粒的重排,提高土壤密实度,增加地基承载力和稳定性。

为了确保强夯地基处理效果符合设计要求,需要进行相应的试验检测。

下面是一份针对强夯地基试验的检测方案。

1. 试验目的强夯地基试验的主要目的是评估地基的夯击效果,并确定地基的承载力和稳定性是否符合设计要求。

通过试验结果的分析和评估,可以对后续的工程施工和地基处理方案进行调整和优化。

2. 试验前准备工作2.1试验设备和工具的准备:包括强夯设备、振击器、监测仪器等。

2.2试验区域的准备:清理试验区域,移除杂物和表层土,确保试验区域平整,并进行充分的固结处理。

2.3试验方案和要求的准备:根据具体工程要求制定试验方案和试验要求。

3. 试验方法和步骤3.1安装监测仪器:在试验区域设置监测点,安装应变计、位移传感器等监测仪器,用于监测土体变形和变化情况。

3.2进行夯击试验:使用强夯设备对试验区域进行夯击处理,根据设计要求进行夯击次数和夯击能量的控制。

3.3实时监测数据采集:在夯击过程中,监测仪器实时采集并记录土体的应变和位移数据。

3.4对试验结果进行分析和评估:根据采集到的监测数据,分析和评估试验区域的夯击效果和地基的承载力。

4. 试验数据处理和报告编写4.1试验数据的处理:对采集到的监测数据进行整理和统计,计算出不同监测仪器之间的位移差、土体的应变变化等指标。

4.2试验结果的评估:根据试验数据的分析结果,评估地基的承载力和稳定性,并判断强夯地基处理效果是否符合设计要求。

4.3编写试验报告:根据试验结果和评估,撰写试验报告,包括试验目的、试验过程、数据分析结果和评估结论等,以便后续工程施工参考。

以上是一份针对强夯地基试验的检测方案,通过对试验前准备工作、试验方法和步骤的详细介绍,以及试验数据处理和报告编写的说明,可以确保对强夯地基试验进行全面、准确的检测。

这样可以确保地基处理效果符合设计要求,并为后续工程施工提供有力的支持。

地基承载力试验报告

地基承载力试验报告

地基承载力试验报告1. 引言地基承载力试验是对土壤和地基的稳定性和承载力进行评估的一种重要方法。

本文将详细介绍地基承载力试验的步骤和相关数据分析。

2. 试验步骤2.1 试验前准备在进行地基承载力试验前,需要进行以下准备工作: - 确定试验地点和目标地基 - 确定试验的荷载形式和大小 - 检查试验设备的正常运行状态2.2 试验设备设置在试验地点,按照设计要求设置试验设备,包括: - 安装试验桩或者加载板 - 连接测量设备,如应变计、位移计等2.3 荷载施加根据试验要求和设计要求,施加预定大小的荷载,可以采用静载法、动载法或者其他方法。

2.4 数据记录在进行荷载施加过程中,需要记录以下数据: - 荷载大小和施加速度 - 土壤位移数据 - 土壤应变数据3. 数据分析3.1 载荷-位移曲线根据记录的位移数据,绘制载荷-位移曲线。

该曲线反映了土壤在不同荷载下的变形情况,可以用于评估地基的承载能力。

3.2 载荷-应变曲线根据记录的应变数据,绘制载荷-应变曲线。

该曲线可以反映土壤的应力变化情况,进一步评估地基的承载能力。

3.3 土壤特性参数计算根据试验数据和相关理论,可以计算出土壤的一些特性参数,如抗剪强度、压缩模量等。

这些参数可以用于地基设计和分析。

4. 结论通过地基承载力试验的步骤和数据分析,我们得出以下结论: - 地基在给定荷载下的位移和应变符合设计要求 - 土壤的承载能力满足设计要求 - 土壤的特性参数为XX5. 建议基于试验结果和结论,提出以下建议:- 在地基设计中,考虑土壤的特性参数,确保地基的稳定性和承载能力 - 进一步研究土壤的特性和行为,为地基工程提供更精确的参数和模型6. 参考文献列出本报告中所引用的相关文献和资料。

以上是对地基承载力试验报告的详细介绍,包括试验步骤、数据分析和结论建议。

地基承载力试验对于地基工程的设计和施工具有重要意义,在实际工程中应严格按照规范要求进行试验,并结合数据分析来评估地基的承载能力。

桥梁工程地基与基础的试验检测—地基承载力检测

桥梁工程地基与基础的试验检测—地基承载力检测
压板传递给地基土,其刚度和尺寸应与建筑物基础接近。 承压板的刚度要求容易达到,可采用加肋的厚钢板、
铸铁板、混凝土板或钢筋混凝土板,常用的是加肋钢板。 无论选用什么样材质的承压板,都要求承压板具有足够 的刚度、板底平整光滑、板的尺寸中心和传力重心一致、 搬运和安装方便,在使用过程中不易变形。
承压板的形状有圆形和方形的两种,也有根据试验 的具体要求采用矩形承压板。
《建筑地基基础设计规范》中称为地基承载力的特征值,《公路桥涵地基 与基础设计规范》中称为地基的容许承载力。
确定地基承载力的方法
1.现场原位测试法: •堆载进行荷载试验; •标准贯入实验; •动力及静力触探等;
2.按理论公式计算: 用公式计算持力层地基承载力 是否满足,再结合建筑物对沉 降的要求确定地基允许承载力
(1)对于软土、新近沉积土和人工填土,或用载荷试验 确定黄土湿陷性时,承压板尺寸不应小于0.50 ㎡ ;
(2)对于一般粘性土地基,常用0.25-0.5 ㎡的承压板; (3)对于碎石类土,承压板直径(或宽度)应为最大碎 石直径的10~20倍; (4)对于岩石类土或均质密实土,如老粘土或密实砂土 ,以0.10 ㎡为宜.
加载方式一般采用分级维持荷载沉降相对稳定法(通常 称为慢速法);有地区经验时,也可采用分级加荷沉降非稳 定法(通常称为快速法)或等沉降速率法。
加荷等级宜取10~12级,并不应小于8级。最大加载量 不应小于地基土承载力设计值的2倍,荷载的量测精度应控制 在最大加载量的±1%以内。
第一级荷载(包括设备自重)宜接近挖除土柱的自重, 其相应沉降不计。对软土地基每级荷载增量10-25kPa;对一 般粘性土和中密砂土地基25-50kPa;对坚硬粘性土、密实砂 土和碎石土50-100kPa。

基底承载力检测记录

基底承载力检测记录

基底承载力检测记录日期:XXXX年XX月XX日地点:XX工程项目一、检测目的和背景本次检测旨在评估工程项目施工现场的基底承载力,以确保地基能够承受各个建筑物和设施的重量,保证工程的安全和稳定。

通过对地基的检测,可以确定所需的基础设计参数,为后续的工程施工提供依据。

二、检测方法和设备本次检测采用了常用的静力触探法进行,主要设备有静力触探车、击钻器和触探杆等。

触探杆的长度为X米,直径为X毫米。

触探杆下端装有感应头,能够实时测量下压力,并通过数据记录仪进行记录。

三、检测过程1.地点选择:根据建筑设计图纸和建议,选择了多个不同位置的检测点,以全面了解地基的承载力情况。

在每个位置上,根据土质类型和地层情况,选择了相应的检测深度。

2.检测准备:在选定的检测点上,清除地表杂物,确保检测区域平整。

将静力触探车移至检测点旁边,并将击钻器固定在触探杆上。

3.开始触探:将触探杆插入地面,逐渐增加下压力,直至无法再推进。

在每次下压停顿时,记录当前的下压力,并记录所达到的深度。

然后继续推进,如此循环,直至触探杆达到预定的深度。

4.结束触探:完成一个检测点后,将触探杆缓慢拔出,同时记录杆内黏土或砂土的裂隙情况。

清洁触探杆,以备下一个检测点使用。

四、数据处理和结果分析通过对所有检测点数据的整理和分析,得到了如下结果:1.不同检测点的表层土质情况各异,主要包括黏土、砂土和淤泥。

2.检测点的下压力随深度的增加而逐渐增大,但在一些检测点上,由于地质条件的影响,下压力增长速率会有所减小。

3.在深部触探的过程中,触探杆遇到了一定的阻力,可能表示存在较硬的地层或较紧密的土层,可能对基础的承载力有一定的影响。

4.检测点的深度测量结果与设计图纸中的地层厚度相符,验证了地质调查的准确性。

五、结论和建议根据本次检测的结果,可以得出以下结论和建议:1.项目地基整体承载力较好,在可接受范围内。

2.部分深处触探点的下压力增长速率减缓,可能需要对这些区域进行加固处理,以确保基础的稳固性。

强夯检测报告

强夯检测报告
三、检测方法
3.1反力装置
反力装置试验采用压重平台反力装置,配重在试验开始前一次加 上,承压板面积为0.5 m2,型式为正方形,总配重按250 kN考虑。
3.2加荷装置
采用1台50t千斤顶手动加荷并用联于千斤顶 100MPa压力表控制加
荷。
3.3沉降观测系统
在承压板两个对角线方向对称安装4个30mm行程的百分表,测定地
XX合同段XX段 强夯处理软弱地基试夯区
检测报告
一、工程简述
本合同段路线经过K546+173.5~K553+200处,为呼伦贝尔草原及
二卡湿地鸟类自然保护区。路线位于海拉尔河河漫滩,地表为塔头、
芦苇等喜水草类,以下为草根、泥炭腐质土或淤泥亚粘土,总厚度
0.4~1.5米。
为确定合理的强夯施工参数在K552+600~553+200之间先选取 524m2作为试夯区。按方案中规定的布点方式进行夯点布置,进行强
(4) 沉降量与承压板的宽度或直径之比大于或等于 0.06(即42.4mm)。
(5) 达到最终加荷量200kN。
四、检测结果
4.1 Z1、Z3(夯点)试验点承载力的确定: Z1点加荷至400kPa时,已达到要求荷载,故停止加荷。沉降量累计
值为6.88mm,试验完毕未出现任何破坏特征。p~s曲线未出现明显的比 例界限点,也未出现极限荷载,采用s/b=0.008对应的荷载确定地基承载 力特征值。由此确定该点地基承载力特征值为348kPa,但大于最大加载 值的一半,故取该点地基承载力特征值为200kPa。
按原夯
第三、
点正三
最后两击平均夯沉
四遍填 2000 角形布 5-8 150 2.5 13.3
同上

建筑工程强夯地基及强夯置换地基-完整版

建筑工程强夯地基及强夯置换地基-完整版

建筑工程强夯地基及强夯置换地基完整版强夯地基是为了提高地基的强度和承载力,增强建筑物的稳固性,而对地基进行强力夯实。

简单来说,强夯施工是一种施工便捷、效果显著的地基加固技术。

强夯施工有其适合处理的土地类型,一般包括:砂土、碎石土、低饱和度粉土、湿陷性黄土等等。

其他土质类型需要经过试验后方可进行施工,或结合其他地基加固手段处理。

强夯地基包含强夯和强夯置换。

一、强夯地基(1)强夯地基的设计应符合下列规定1强夯的有效加固深度,应根据现场试夯或地区经验确定。

在缺少试验资料或经验时,可按表6.3.3-1进行预估。

2夯点的夯击次数,应根据现场试夯的夯击次数和夯沉量关系曲线确定,并应同时满足下列条件:1)最后两击的平均夯沉量,宜满足表6.3.3-2的要求,当单击夯击能E大于12000kN·m时,应通过试验确定;2)夯坑周围地面不应发生过大的隆起;3)不因夯坑过深而发生提锤困难。

3夯击遍数应根据地基土的性质确定,可采用点夯(2~4)遍,对于渗透性较差的细颗粒土,应适当增加夯击遍数;最后以低能量满夯2遍,满夯可采用轻锤或低落距锤多次夯击,锤印搭接。

4两遍夯击之间,应有一定的时间间隔,间隔时间取决于土中超静孔隙水压力的消散时间。

当缺少实测资料时,可根据地基土的渗透性确定,对于渗透性较差的黏性土地基,间隔时间不应少于(2~3)周;对于渗透性好的地基可连续夯击。

5夯击点位置可根据基础底面形状,采用等边三角形、等腰三角形或正方形布置。

第一遍夯击点间距可取夯锤直径的(2.5~3.5)倍,第二遍夯击点应位于第一遍夯击点之间。

以后各遍夯击点间距可适当减小。

对处理深度较深或单击夯击能较大的工程,第一遍夯击点间距宜适当增大。

6强夯处理范围应大于建筑物基础范围,每边超出基础外缘的宽度宜为基底下设计处理深度的1/2~2/3,且不应小于3m;对可液化地基,基础边缘的处理宽度,不应小于5m;对湿陷性黄土地基,应符合现行国家标准《湿陷性黄土地区建筑规范》GB50025的有关规定。

地基承载力检测

地基承载力检测

二、地基承载力检测


桥涵地基的容许承载力,可根据地质勘测(室内土 工试验)、原位测试、野外荷载试验、邻近旧桥涵 调查对比,以及既有的建筑经验和理论公式的计算 综合分析确定。 常用的原位测试方法包括:载荷试验(平板载荷试验 PLT和螺旋板载荷试验SPIT);静力触探(圆锥静力 触探CPT和孔压静力触探CPTU);动力触探(圆锥动 力触探DPT和标准贯入试验SPT);十字板剪切试验 (VST);旁压试验(预钻旁压试验PMT和自钻旁压试 验SBP);现场剪切试验(SST);波速试验(单孔检层 法:上孔或下孔法;跨孔法;面波法)等。





1)钻探成孔:采用回转钻进,当钻至实验土层标高以 上0.15米处时,应停止钻进,仔细清除孔内残土至设计 标高。当在地下水位以下的土层进行实验时,应使孔 内水位高于地下水位,以免出现涌砂和塌孔。必要时 应下套管或用泥浆护壁。 2)贯入:将贯入器放入孔内,提升穿心锤。穿心锤自 动落锤,将贯入器以每分钟15~30击打入土中0.15米。 然后以每分钟15~30击打入土中0.3米,记录锤击数 N63.5。当土层较硬时,若累计击数已达50击,而贯入 深度未达0.3米时,应终止试验,记录实际贯入度以及 累计锤击数n,按下式计算贯入0.3米时的锤击数: N=30n/ΔS,ΔS对应锤击数n的贯入度(cm)。 3)土样描述和试验:旋转钻杆,然后提出贯入器,取 贯入器中的土样进行鉴别、描述、记录,并量测其强 度。将需要保存的土样仔细包装、编号,以备实验之 用。 4)重复上述步骤,进行下一深度的贯入实验,直到所 需深度。深度间距为1.0m或2.0m。

6.承载力特征值的确定应符合下列规定: (1)当P-S曲线上有比例界限时,取该比 例界限所对应的荷载值; (2)当极限荷载小于对应比例界限的荷载 值的2倍时,取极限荷载值的一半; (3)曲线上没有明显的3个阶段,可以取 相应于沉降S等于荷载板宽度(或直径)B的2 %时的荷载作为地基的容许承载力。

强夯地基工程检验批质量验收记录表(表格模板、DOC格式)

强夯地基工程检验批质量验收记录表(表格模板、DOC格式)

强夯地基工程检验批质量验收记录表
GB50202—2002
说明
010305 主控项目:
1、地基强度。

按设计指定方法检测,强度达到设计要求。

2、地基承载力。

由设计提出要求,在施工结束后,一定时间后进行地基的承载力检验。

其检验方法也因各地设计单位的习惯、经验等不同,选用标贯、静力触探及十字板剪切强度等方法。

按设计指定方法检验。

其结果必须达到设计要求的标准。

每个单位工程不少于3点,1000m2以上,每100m2抽查1点;3000m2以上,每300m2抽查1点;独立柱每柱1点,基槽每20延长米1点。

一般项目:
1、夯锤落距:±300mm。

根据设计及试夯确定落距,控制落距标志设在钢索上。

开夯前尺量检查,施工中检查标志符合控制要求±300mm。

2、锤重:±100kg。

根据设计及试夯确定锤重。

称量与设计锤重比较,符合±100kg。

3、夯击遍数及顺序。

符合设计要求。

4、夯点间距:±500mm。

尺量检查与设计比较。

5、夯击范围超出基础范围距离:用尺量检查。

符合设计要求。

6、前后两遍间歇时间,符合设计要求。

施工前检查夯锤重量、尺寸、落距控制手段,排水设施及被夯地基的土质。

施工中检查落距、夯击遍数、夯点位置、夯击范围。

施工结束后检查地基的强度、承载力。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。

强夯地基承载力检测

强夯地基承载力检测

强夯地基承载力检测
1、现场浅层平板载荷试验
试验时挖一个深0.30米左右的试坑,尽量将试坑底找平,并铺上20mm 左右的中粗砂。

试验时放置一面积为0.50m2的圆形刚性承压板于其上,承压板中心与试验中心重合,将油压千斤顶放置于承压板中部。

试验时在承压板上的两个对称位置安放行程为0-50mm的百分表,固定和支承百分表的磁性表座吸附于长4m的基准梁上,基准梁的两端要安装稳定,确保不受外界影响而发生位移,然后通过调节磁性表座使百分表指针调至50mm位置,若试件因为受压而沉降百分表指针将移动指示沉降值。

2、室内土工试验
土工试验是对岩土试样进行测试,并获得岩土的物理性指标、力学性指标、渗透性指标以及动力性指标等的实验工作,从而为工程设计和施工提供参数,是正确评价工程地质条件不可缺少的依据。

所有的工程建设项目,包括高层建筑、高速公路、机场、铁路、隧道等的建设,都与它们赖以存在的岩土体有着密切的关系,在很大程度上取决于岩土体能否提供足够的承载力,取决于工程结构不至于遭受超过允许的地基沉降和差异变形等,而地基承载力和地基变形计算中的参数又主要是由土工试验来确定的,因此,土工试验对于各类工程项目检测是不可缺少的。

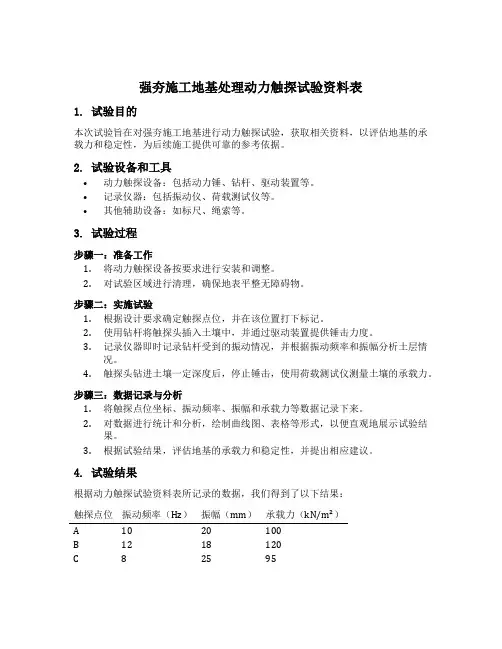

3、原位动力触探试验
原位测试是指在保持岩土体天然结构、天然含水率以及天然应力状态的条件下,测试岩土体在原有位置上的工程性质的测试手段。

原位测试不仅是岩土工程勘察的重要组成部分,而且还是岩土工程施工质量检验的主要手段。

采用原位测试方法对岩土体的工程性质进行测定,可不经钻孔取样,直接在原位测定岩土体的工程性质,从而可避免取土扰动和取土卸荷回弹等对试验结果的影响。

强夯地基检测方法

强夯地基检测方法

强夯地基检测方法强夯地基是一种常用的地基加固方法,它通过使用重锤将填土进行长时间的冲击和振实,以提高地基的承载力和稳定性。

但是,在进行强夯地基施工之前,需要对地基进行检测和评估,以确保施工的安全性和效果。

以下是一些常用的强夯地基检测方法:1.地质勘探:利用地质勘探技术,包括地质钻探、地下水位监测等,对地基的地层结构、土壤类型和含水层情况进行详细调查和分析。

这些信息可以用于确定强夯地基施工的可行性和施工参数。

2.原位测试:原位测试是指在地基施工现场对地基的力学特性进行测试。

常用的原位测试方法包括静力触探试验、动力触探试验、板载试验等。

这些测试可以获取地基土的抗剪强度、承载力、变形特性等重要参数,为设计和施工提供依据。

3.强夯监测:强夯施工过程中,通常需要进行强夯振动监测,以了解振动对周围结构和地下管线的影响程度。

监测方式包括安装振动传感器、测量地表位移、监测周边建筑物的振动响应等。

通过监测结果,可以及时发现问题,采取相应的措施,确保施工安全。

4.地基承载力试验:地基承载力试验是衡量地基质量的重要方法之一、通常使用标贯试验、静力触探试验、载荷试验等方法来评估地基的承载力。

这些试验可以验证地质勘探和原位测试结果的准确性,为地基设计的确定提供重要依据。

5.地基变形监测:强夯地基施工后,需要进行地基变形监测,以验证地基加固效果。

常用的监测方法包括测设沉降观测点、安装测斜仪、使用全站仪进行测量等。

通过监测变形情况,可以评估地基的稳定性和变形状况,为后续的施工提供参考。

综上所述,对于强夯地基施工来说,地基的检测是至关重要的。

通过综合运用地质勘探、原位测试、强夯监测、地基承载力试验和地基变形监测等方法,可以全面了解地基的力学特性和质量状况,为施工提供科学的依据和指导,确保施工的安全性和可靠性。

强夯地基检测报告

强夯地基检测报告

目录一、序言-------------------------------------------3页(一)、工程概况------------------------------------3页(二)、原场地工程地质和水文地质条件-----------------3页(三)、采用人工地基类型-----------------------------4页二、检测依据---------------------------------------4页三、设计要求、检测内容及检测工作量-----------------4页(一)、设计要求-------------------------------------4页(二)、检测内容-------------------------------------4页(三)、检测工作量-----------------------------------6页四、检测结果评价----------------------------------6页(一)、载荷试验-------------------------------------6页(二)、重型圆锥动力角探页五、检测结论--------------------------------------8页附件:1、检测点平面布置图--------------------------1张2、载荷试验P-s曲线图------------------------3张3、载荷试验s-lgt曲线图----------------------3张4、载荷试验数据汇总表------------------------3张5、重型圆锥动力触探试验击数统计表------------1张6、重型圆锥动力触探~Z关系图-------------6张批准:审核:工程负责:一、序言(一)、工程概况(二)、原场地工程地质及水文地质条件根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。

强夯地基的几种检测方法

强夯地基的几种检测方法

强夯地基的几种检测方法
强夯地基是一种常见的地基处理方法,它通过使用重锤对地面进行反复敲击,使土壤颗粒紧密排列,增加地基承载力和稳定性。

然而,强夯地基的质量和效果需要进行检测和评估,以确保其安全可靠。

下面介绍几种常见的强夯地基检测方法。

1. 钻孔取样法
钻孔取样法是一种常见的地基检测方法,也适用于强夯地基。

该方法通过钻取地面,取出土样进行分析,以确定地基的物理和力学性质。

通过分析土样的密度、含水量、颗粒大小等指标,可以评估强夯地基的质量和效果。

2. 动力触探法
动力触探法是一种快速、简便的地基检测方法,也适用于强夯地基。

该方法通过使用动力触探器,在地面上进行反复敲击,观察触探器的下沉深度和反弹次数,以评估地基的承载力和稳定性。

该方法适用于强夯地基的初步评估和现场监测。

3. 静载试验法
静载试验法是一种精确的地基检测方法,也适用于强夯地基。

该方法通过在地面上施加静载荷,观察地基的变形和承载能力,以评估地基的质量和效果。

该方法适用于强夯地基的最终评估和验收。

强夯地基的质量和效果需要进行检测和评估,以确保其安全可靠。

钻孔取样法、动力触探法和静载试验法是常见的强夯地基检测方法,可以根据实际情况选择合适的方法进行检测和评估。

强夯地基质量检查的一般项目

强夯地基质量检查的一般项目

强夯地基质量检查的一般项目强夯地基质量检查可说是一项相当重要的工作,毕竟,地基就像是建筑的“腰板”,撑着整个“身子”,一点问题可就麻烦大了。

今天,我们就来聊聊这个话题,用轻松幽默的方式,让大家都能明白其中的门道。

1. 强夯的基本概念强夯,顾名思义,就是用很重的东西往地上一砸,嘿,听起来是不是有点粗暴?其实它的作用可是相当讲究的!通过反复的夯实,地基的密实度和承载力都能大大提升。

想象一下,就像我们打篮球,得有个好底子,才能在场上飞翔得潇洒。

1.1 地基检查的重要性那么,为什么要进行地基检查呢?这就好比你买了辆新车,车子的底盘可得先瞧瞧!地基如果不合格,别说大楼了,连个小屋子都可能“东倒西歪”。

所以,检查地基的质量就像是在做安全隐患的“体检”,一定要认真。

1.2 常见的检查项目在强夯地基的质量检查中,有几个常见的项目,咱们一一列举:夯实程度:这个就是检查夯实后的土壤密实度。

土壤太松,就像人吃了太多快餐,怎么能有劲呢?沉降情况:看看土壤在夯实后有没有下沉的现象。

沉得太多,房子也会“缩腰”。

强度检测:土壤的承载力必须过关,不能让它成了“软柿子”。

均匀性:检查各个部位的夯实情况是否均匀,这就好比你练肌肉,左边壮了右边却瘦了,怎么行?2. 检查的方法与步骤了解了检查项目,那检查到底是怎么进行的呢?下面我们就简单说说这个过程。

2.1 现场勘查首先,得去现场“踩一踩”,看看土壤的基本情况。

这步就像是你去朋友家,先得看看房子装修得怎么样,再决定要不要进去。

现场勘查的时候,检查人员得小心翼翼,眼睛得像鹰一样锐利,随时准备发现问题。

2.2 工程记录审核接下来,要对之前的施工记录进行审核。

施工日志就像是地基的“成长档案”,看这家伙在成长过程中有没有不靠谱的行为。

这时候,检查人员要像老妈子一样,盯得紧紧的,不能漏掉任何一个细节。

2.3 现场试验最后,得进行一些现场试验,像是取样、压实度测试啥的。

这里的测试可得认真做,毕竟一锤子下去,能决定未来的“家业”。

地基基础承载力与桩身质量检测取样规定及处理

地基基础承载力与桩身质量检测取样规定及处理

地基基础承载力与桩身质量检测取样规定及处理1、适用标准:2、根据《建筑地基基础工程施工质量验收规范》(GB50202-2002),4.1.5对灰土地基、土工合成地基、粉煤灰地基、强夯地基、注浆地基、预压地基,其竣工后的结果(地基强度或承载力)必须达到设计要求的标准。

检验数量,每单位工程不应少于3点,1000平方米以上工程,每100平方米至少应有1点,3000平方米以上的工程,每300平方米至少应有1点。

每一独立基础下至少应有1点,基槽每20延米应有1点。

5.1.4灌注桩按每50立方砼留一组试件,但对于单桩单柱基桩,每桩必须留一组试件。

(规范有误) 5.1.5工程桩应进行承载力检验。

对于地基基础设计等级为甲级或地质条件复杂,成桩质量可靠性低的灌注桩,应采用静荷试验的方法进行检验,检验桩数不应少于总数的1%,且不应少于3根,当总桩数少于50根时,不应少于2根。

5.1.6桩身质量应进行检验。

对设计等级为甲级或地质条件复杂,成桩质量可行性低的灌注桩,抽检数量不应少于总数的30%,且不应少于20根;其他桩基工程的抽检数量不应少于总数的20%,且不应少于10根;对砼预制桩及地下水位以上且终孔后经过核试验的灌注桩,检验数量不应少于总桩数的10%,且不得少于10根。

每个柱子承台下不得少于1根。

3、根据《建筑地基基础设计规范》(GB50007-2002),10.1.7施工完成后的工程桩应进行桩身质量检验。

直径大于800mm的砼嵌岩桩应采用钻孔抽芯法或声波透射法检测,检测桩数不得少于总桩数的10%,且每根柱下承台的抽检桩数不得少于1根。

直径小于和等于800mm的桩及直径大于800mm的非嵌岩桩,可根据桩径和桩长的大小,结合桩的类型和实际需要采用钻孔抽芯法或声波透射法或可靠的动测法进行检测,检测桩数不得少于总桩数的10%。

10.1.8施工完成后的工程桩应进行竖向承载力检验。

竖向承载力检验的方法和数量可根据地基基础设计等级和现场条件,结合当地可靠的经验和技术确定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

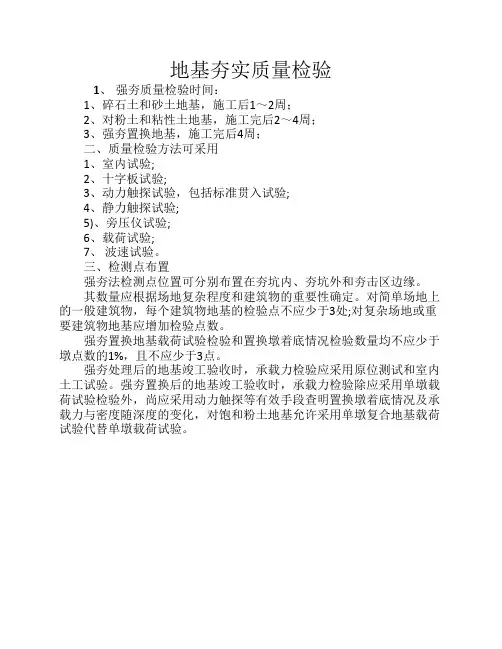

强夯地基承载力检测
现阶段,建筑企业如何强夯地基承载力检测?基本情况怎么样?以下是中国下面梳理强夯地基承载力检测专业建筑术语相关内容,基本情况如下:
小编通过建筑行业百科网站下面建筑知识专栏进行查询,梳理强夯地基承载力检测基本资料情况,基本内容如下:
1、现场浅层平板载荷试验
试验时挖一个深0.30米左右的试坑,尽量将试坑底找平,并铺上20mm左右的中粗砂。

试验时放置一面积为0.50m2的圆形刚性承压板于其上,承压板中心与试验中心重合,将油压千斤顶放置于承压板中部。

试验时在承压板上的两个对称位置安放行程为0-50mm的百分表,固定和支承百分表的磁性表座吸附于长4m的基准梁上,基准梁的两端要安装稳定,确保不受外界影响而发生位移,然后通过调节磁性表座使百分表指针调至50mm位置,若试件因为受压而沉降百分表指针将移动指示沉降值。

2、室内土工试验
土工试验是对岩土试样进行测试,并获得岩土的物理性指标、力学性指标、渗透性指标以及动力性指标等的实验工作,从而为工程设计和施工提供参数,是正确评价工程地质条件不可缺少的依据。

所有的工程建设项目,包括高层建筑、高速公路、机场、铁路、隧道等的建设,都与它们赖以存在的岩土体有着密切的关系,在很大程度上取决于岩土体能否提供足够的承载力,取决于工程结构不至于遭受超过
允许的地基沉降和差异变形等,而地基承载力和地基变形计算中的参数又主要是由土工试验来确定的,因此,土工试验对于各类工程项目检测是不可缺少的。

3、原位动力触探试验
原位测试是指在保持岩土体天然结构、天然含水率以及天然应力状态的条件下,测试岩土体在原有位置上的工程性质的测试手段。

原位测试不仅是岩土工程勘察的重要组成部分,而且还是岩土工程施工质量检验的主要手段。

采用原位测试方法对岩土体的工程性质进行测定,可不经钻孔取样,直接在原位测定岩土体的工程性质,从而可避免取土扰动和取土卸荷回弹等对试验结果的影响。
