输电线路测量汇总
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中输电线路的监测和检查非常重要，它可以确保输电线路的安全运行，及时发现线路的故障和隐患，及时采取措施，保障供电的可靠性。
下面是输电线路监测和检查的要点。
一、线路外观检查1. 对线路档距、档距检查，检查线路的档距是否与设计要求相符，是否有绝缘子串悬垂、过度大等情况。
2. 对线路杆塔、支撑物等进行外观检查，检查是否有变形、倾斜、开裂等情况，以确保线路结构的稳定。
3. 对绝缘子串进行检查，检查是否有断裂、开裂、污秽等情况，保证绝缘子串的完好性，防止线路闪络、串击等故障。
二、线路导线的监测1. 对导线进行过渡片的检查，检查过渡片是否固定牢固，没有松动，确保过渡片的接触良好，减少接触阻抗。
2. 对导线导线夹进行检查，检查导线夹是否完好，夹紧不松动，以保证导线的导电性能。
3. 对导线表面进行检查，检查导线是否有明显的腐蚀、氧化等情况，及时处理。
4. 对导线的挂点进行检查，确保导线的挂点处正常，没有断丝或其他损坏现象。
5. 对导线的风振现象进行监测，防止导线因风振而断线，及时采取措施加固。
三、线路绝缘的监测1. 对绝缘子串进行绝缘电阻测试，检查绝缘子串的绝缘性能是否正常，是否有漏电流过大的现象。
2. 对绝缘子串表面进行检查，检查是否有积污、蜘蛛网等情况，及时进行绝缘子的清洗。
3. 对绝缘子串表面进行红外测温，检查绝缘子串是否存在热点现象，及时发现并处理。
4. 对绝缘子串的串击进行监测，防止绝缘子串因串击而发生击穿。
四、线路地线的监测1. 对线路地线进行检查，确保地线的连接良好，不松动，以保证安全接地的效果。
2. 对地线接地电阻进行测试，确保地线的接地电阻符合要求，防止因接地电阻过大而影响安全接地。
3. 对地线的焊接部位进行检查，确保地线的焊接牢固，没有开焊现象。
五、输电线路的动态监测1. 对线路的振动进行监测，检查线路振动是否正常，以确保线路的稳定性。
2. 对线路的温度进行监测，及时发现线路温度异常，防止温度过高引发火灾等事故。
输电线路常用的检测项目和方法
输电线路常用的检测项目和方法[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。
总之，线路检测对电网安全运行起到了积极作用。
【关键词】输电线路;检查项目;方法1．绝缘子的绝缘电阻的测量绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。
建议使用5000V兆欧表。
复合绝缘子—般不采用此方法。
判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；④绝缘电阻如小于240 MΩ，判定为零值绝缘子。
2．运行中的钢化玻璃绝缘子(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。
3.运行中的复合绝缘子运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。
运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。
4．绝缘子等值盐密测量将待测磁表面的污垢秽物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液的温度，然后换算到标准温度(20℃)下的电导率值，再通过电导率和盐密的关系，计算出等值食盐量和等值盐密。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点
电力系统中输电线路的监测和检查是确保输电线路安全运行的重要工作。
这些工作旨在发现和排除潜在的故障隐患，保障电力系统的可靠供电。
以下是一些输电线路的监测和检查要点。
1.巡视检查：定期巡视输电线路，检查线路杆塔、绝缘子、导线等是否完好。
特别要注意线路是否存在破损、断裂、松动等情况。
2.绝缘子检查：绝缘子是保证电力线路正常运行的重要部件，需要定期检查绝缘子的外观是否完好，表面是否有裂纹、破损等情况。
同时还需检查绝缘子串间的连接情况，确保连接牢固。
3.导线检查：导线是输电线路的主要组成部分，需要检查导线的松紧情况，是否有严重纠结或者断线的情况。
特别要注意导线的接地情况，是否正常。
4.杆塔检查：杆塔是支撑输电线路的重要构件，需要定期检查杆塔的基础是否稳固、杆体是否有倾斜、腐蚀等情况。
特别要注意杆塔上是否有杂物堆积，以及杆塔与其他设施之间是否存在碰撞的风险。
5.检测装置监测：电力系统中常用的检测装置包括超声波局放检测设备、红外线检测设备等。
这些设备可以用于监测输电线路绝缘子、接头和附件的状况，及时发现潜在的故障隐患。
6.测量检查：定期对输电线路进行测量，包括线路电阻、谐波等参数的测量。
通过测量可以了解线路的电气性能，及时发现异常情况。
7.防雷检查：输电线路容易受到雷击，需要定期检查线路上的避雷器，确保其正常工作。
检查时要注意避雷器的接地情况，接地电阻是否合格。
8.异常情况处理：如果在检查中发现线路上存在异常情况，如绝缘子损坏、导线松动等，需要及时处理。
处理措施包括更换损坏的部件、加固松动的连接等。
输电线路施工测量
输电线路施工测量输电线路施工测量工作包括：线路施工复测、分坑测量、基础的操平找正及杆塔检查、架空线弧垂观测、交叉跨越测量等。
一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。
因此在线路施工前，应对杆塔中心桩的位置进行复核。
（一）直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。
测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。
（二）档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。
在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。
（三）转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
二、分坑测量一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。
分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。
分坑测量包括坑口放样数据计算和坑位测量。
（一）坑口放样数据计算（二）坑位测量杆塔有铁塔与拉线杆两大类。
因此，杆塔基础有主杆与拉线基础坑之分。
三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
（一）弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。
考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。
输电线路运行电压测量方法
输电线路运行电压测量方法
输电线路运行电压的测量方法主要包括以下两种：
1. 自动测量和监测系统：现代的发电站和变电站通常都配备了自动测量和监测系统，可以实时监测输电线路的电压情况。
这些系统会采集并计算电压值，并将结果显示在监控屏幕上，方便操作人员随时掌握输电线路的电压状态。
2. 人工巡检：除了自动测量系统外，发电站和变电站还会定期派遣工作人员进行人工巡检。
这些工作人员会使用专业的测量仪器，如电压表等，直接测量输电线路上的电压数值。
通过比对这些数值与标准数值的差异，可以确定输电线路的电压是否正常。
以上信息仅供参考，具体可咨询专业的输电线路技术人员。
电力系统中输电线路监测及检查要点

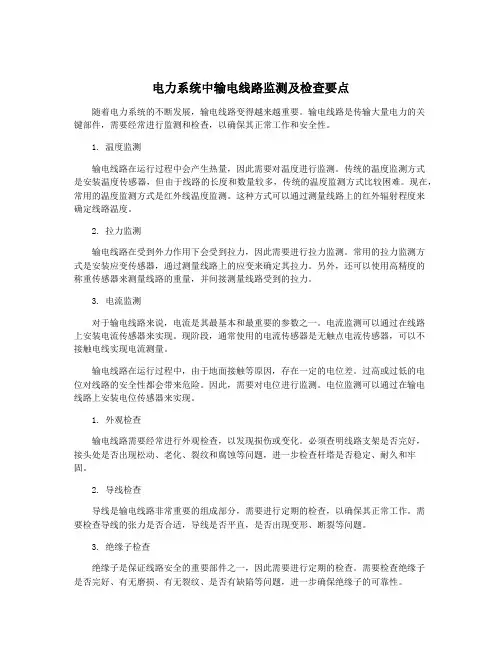

电力系统中输电线路监测及检查要点随着电力系统的不断发展，输电线路变得越来越重要。
输电线路是传输大量电力的关键部件，需要经常进行监测和检查，以确保其正常工作和安全性。
1. 温度监测输电线路在运行过程中会产生热量，因此需要对温度进行监测。
传统的温度监测方式是安装温度传感器，但由于线路的长度和数量较多，传统的温度监测方式比较困难。
现在，常用的温度监测方式是红外线温度监测。
这种方式可以通过测量线路上的红外辐射程度来确定线路温度。
2. 拉力监测输电线路在受到外力作用下会受到拉力，因此需要进行拉力监测。
常用的拉力监测方式是安装应变传感器，通过测量线路上的应变来确定其拉力。
另外，还可以使用高精度的称重传感器来测量线路的重量，并间接测量线路受到的拉力。
3. 电流监测对于输电线路来说，电流是其最基本和最重要的参数之一。
电流监测可以通过在线路上安装电流传感器来实现。
现阶段，通常使用的电流传感器是无触点电流传感器，可以不接触电线实现电流测量。
输电线路在运行过程中，由于地面接触等原因，存在一定的电位差。
过高或过低的电位对线路的安全性都会带来危险。
因此，需要对电位进行监测。
电位监测可以通过在输电线路上安装电位传感器来实现。
1. 外观检查输电线路需要经常进行外观检查，以发现损伤或变化。
必须查明线路支架是否完好，接头处是否出现松动、老化、裂纹和腐蚀等问题，进一步检查杆塔是否稳定、耐久和牢固。
2. 导线检查导线是输电线路非常重要的组成部分，需要进行定期的检查，以确保其正常工作。
需要检查导线的张力是否合适，导线是否平直，是否出现变形、断裂等问题。
3. 绝缘子检查绝缘子是保证线路安全的重要部件之一，因此需要进行定期的检查。
需要检查绝缘子是否完好、有无磨损、有无裂纹、是否有缺陷等问题，进一步确保绝缘子的可靠性。
4. 接地检查线路的接地是保证线路安全的重要措施之一。
需要定期检查线路的接地情况，是否被隔离，是否有被削弱的情况。
综上所述，对于电力系统中的输电线路，需要进行定期的监测和检查，以确保其正常工作和安全性。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点
电力系统中的输电线路是电能输送的重要组成部分，对其监测和检查能及时发现问题，确保输电线路的正常运行。
以下是电力系统中输电线路监测及检查的要点：
1. 起始点监测：起始点监测是指从电站发电开始到输电线路起始点的监测。
该监测
点主要检查发电机的输出功率、电压和频率是否正常。
还需检查输电线路的接地装置和断
路器是否正常，以确保电能的传输安全。
2. 线路状态监测：线路状态监测是指对输电线路状态的实时监测。
该监测点主要检
查线路的电流、电压和功率因数等参数是否正常。
通过对这些参数的监测，能及时发现线
路的故障和问题，以便进行及时维修。
3. 温度监测：输电线路的温度监测是非常重要的。
过高的温度会导致输电线路的温
度过高，从而造成输电线路的损坏和线路的短路。
在输电线路中设置温度传感器能有效地
监测输电线路的温度变化，一旦温度超过设定的范围，就能及时报警和维修。
4. 污秽度监测：输电线路的污秽度监测是为了防止因外界污染物的粘附而引发线路
污染，影响输电线路的安全运行。
污秽度监测主要包括监测线路的表面污染和污秽率。
对
于高污秽区域的输电线路，一般会选择适当的清洗方案，以保持线路的清洁度。
5. 风速和风向监测：风速和风向对于输电线路的安全运行有很大影响。
高风速可能
会导致输电线路的摇晃和振动，从而影响线路的稳定性。
对输电线路周边的风速和风向进
行监测，一旦风速超过安全范围，及时采取措施，确保线路的安全运行。
输电线路施工中的测量公式
（2）换算至最高温度且已蠕变的最大弧垂 f1.max f1.max=√（f12+(3L4)/(8Ldb2)(t0-t)a) 式中 Ldb——该耐张段的代表档距，m；
3、档内角度观测法 θ=tg-1（（H/L-4（F/L）+（8FV）/L2）+（4F/L）√（（4V2/L2）+A/F+（V/L） （H/F-4））） （1）、验算弧垂 F=0.25（√（A+Vtgθ）+√（A-（L-V）tgθ+H））2 V 为仪器中心至杆塔中心的一小段距离
3、档外角度观测法 θ=tg-1[（H/L-4（F/L）-8（FV/L2））+4（F/L）√（4(V2/L2)+A/F-(V/L)(H/F-4))] 验算弧垂 F=0.25[√（A-Vtgθ）+√（A-（V+L）tgθ+H）]2 角度观测法仪器至切点的水平距离 档端观测时Χ=（L/2）√（A/F）
八、余玄定理当
B2=b2+c2-2bccosA
九、正玄定理
B/sinA=B=b/sinB=c/sinC
十、弧垂模板制作
G=导线单位重量/截面积=（公斤/米）/mm2=公斤/m.mm2 K=G/2σ Y=K(L/2)2=G/2σ(L/2)2 G 为比载 σ为对应代表档距对应温度下的应力 . K 为弧垂系数 十一、导线对被跨越物的净空距离的检查 架线后对被跨越物净空距离的检查操作步骤入下： （1）先求出跨越点的架空线弛度 fN。被跨越物与相邻近杆塔的距离为 X，则 fN 可按下式计算： fN=4f1(X/L)(1-X/L)
输电线路施工测量全解
输电线路施工测量工作包括：线路施工复测分坑测量基础的操平找正及杆塔检查架空线弧垂观测交叉跨越测量等一、线路杆塔桩复测线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。
因此在线路施工前，应对杆塔中心桩的位置进行复核。
（一）直线杆塔桩位复测直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。
测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。
（二）档距和标高的复测线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。
在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。
（三）转角杆塔桩复测转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
二、分坑测量一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。
分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。
分坑测量包括坑口放样数据计算和坑位测量。
（一）坑口放样数据计算二）坑位测量杆塔有铁塔与拉线杆两大类。
因此，杆塔基础有主杆与拉线基础坑之分。
三、架空线弧垂观测输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
（一）弧垂的概念简单地说，弛度就是架线后架空线的松弛程度。
考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点
电力系统中输电线路是将发电厂产生的电能，通过输电线路输送到用户端的重要组成
部分。
输电线路监测及检查是为了保障输电线路的安全运行和提高供电质量，同时也是预
防事故发生的重要措施。
本文将从输电线路的监测及检查要点进行详细讲解，以期提高对
电力系统中输电线路监测及检查的认识和重视程度。
一、输电线路监测要点
1. 路线巡视
输电线路的巡视是发现线路问题的最基本方法，巡视时应仔细观察输电线路的线型、
电杆的倾斜情况、导线的挂点及地线的接触状况等，发现问题及时进行处理。
2. 正常工作状态的监测
通过对输电线路的电流、电压等参数进行监测，可以了解线路的正常工作状态。
一旦
发现异常情况，应及时采取措施进行处理。
3. 老化检测
输电线路的老化是常见问题，因此需要定期对线路的绝缘性能、导线的腐蚀情况等进
行检测，及时更换老化的部件。
4. 温度监测
输电线路的温度过高可能会引发火灾等安全问题，因此对输电线路的温度进行监测，
一旦发现温度异常应立即采取措施解决。
5. 防雷检测
雷电是导致输电线路故障的重要原因之一，因此需要对输电线路的防雷设施进行检测，确保其完好有效。
1. 电杆的稳定性检查
输电线路上的电杆需要定期检查其稳定性，确保不会因为突发因素而倾斜或者倒塌。
3. 地线的接触检查
地线是输电线路的重要组成部分，需要定期检查其接触情况，确保地线的有效接地。
5. 防护设施的检查
输电线路的防护设施包括防雷装置、避雷线等，需要定期检查其有效性，确保可以有效地防范雷电对输电线路的影响。
输电线路测量
2006年11月6日
概论
1、测量学研究的对象
研究地球及其表面各种形态，确定各 点位置、高程，将地物、地貌及其他信息 绘制成图，并确定其形状、大小等特征的 科学。
2、测量学的任务
包括测定和测设。
测定：对已知地形、地物等情况进行测量， 将其按一定比例真实反映在图纸上、以供 建设、规划、科研等用。
α ：经纬仪竖直观测角（“+”为仰角，“—”为俯角） L：为上下丝所截值
之差即NM（半视距法时为上中丝截值之差的两倍2NE） S：为横丝在塔尺上
的读数
I为仪高
H0为视距高差，H1＋I 注意：一般要求切角小于45度，防止误差较大。另外测量时应注意塔尺对线的高 度，防止电力线电击伤人。如果测量空间两点间高差用同样方法计算出各点高差 后相减即可。
式中：Ｆ为观测档的弛度（m）；ＨL a为观测站导线挂点至塔 脚的距离（m）；Ｈb为观测点导线挂点至塔脚的距离（m）。
档端角度观测法：
角度法是将弛度转换为一个角度值，用经纬仪观测。其方法 是在档端架经纬仪按照计算的角度值J来观测，当导线与仪器望 眼镜的十字丝相切时，即弛度满足要求。
适用条件：1/4≤Ａ/F≤9/4
实物
图纸
测设：把图纸上规划设计好的事物在地面 上标定出来，作为施工的依据。
图纸
实物
3、测量学在送电线路中的作用
规划阶段：确定线路路径、长度、曲折系 数等数据提供投资框算，论证项目可行性。
设计阶段：对线路进行实地测量，绘制专 业图纸供设计、施工、运行维护使用。
施工阶段：将设计图纸内容完全反应为实 物，进行施工。
b.分坑和支模过程：分坑定位，确定杆塔基 础坑位、开挖深度、模板、地脚螺栓、插 入角钢定位等。
输电线路测量资料
α：经纬仪竖直观测角（“+”为仰角，“—”为俯角） L：为上下丝所截值
之差即NM（半视距法时为上中丝截值之差的两倍2NE） S：为横丝在塔尺上
的读数
I为仪高
H0为视距高差，即O点与E点高差。
跨越物测量
线高＝H＋H1＋I 注意：一般要求切角小于45度，防止误差较大。另外测量时应注意塔尺对线的高 度，防止电力线电击伤人。如果测量空间两点间高差用同样方法计算出各点高差 后相减即可。
支模
以铁塔基础支模为例：
在常规支模方法中，常常是通过钉出水平高 桩，测出桩距，绷施工线，控制水平尺寸，离线 高等手段进行施工。如图所示：
以上方法计算量小，较为直观，但由于要钉出的控制桩常常会受 到地形，土质等等影响，特别是现在送电线路施工大量采用全方 位不等高基础，使得水平桩不易使用，为此可以使用钉出全方位 不等高低桩进行控制。 计算原理如图所示：
通过简单分析，我们可以将空间任意两点及经纬仪视点建模在一个立方体的任 意三个顶点之上，由此可得： OA1=Oacosα，AA1=OAsinα，OB1=OBcosβ，BB1=OBsinβ， A1B1= √(( OA1)^2+ (OB1 )^2－2 (OA1 )(OB1 ) cosγ) (γ为A至B的水平转角) A、B之间高差 h=AA1－BB1 AB= √( h^2+ (A1B1 )^2)
图纸
➢ 测设：把图纸上规划设计好的事物在地面 上标定出来，作为施工的依据。
图纸
实物
3、测量学在送电线路中的作用
❖ 规划阶段：确定线路路径、长度、曲折系 数等数据提供投资框算，论证项目可行性。
❖ 设计阶段：对线路进行实地测量，绘制专 业图纸供设计、施工、运行维护使用。
输电线路铁塔基础施工测量方法
输电线路铁塔基础施工测量方法
1. 地面标志法：在施工现场使用木桩、石柱、油漆或其它合适的材料做好地面标志，标明线路铁塔的位置和各种基础尺寸。
2. 定位测量法：根据线路设计图纸和地理信息，使用全站仪、经纬仪等测量工具确定线路铁塔的坐标位置，并记录下来。
3. 高程测量法：使用水准仪、全站仪等仪器测量线路铁塔的高程，确定基础标高。
4. 跨越测量法：使用测距仪、激光测距仪等测量工具，测量线路铁塔之间的距离，确保铁塔间的距离符合设计要求。
5. 垂直度测量法：使用水平仪等测量工具，测量铁塔基础的垂直度，确保基础竖直且符合设计要求。
6. 水平度测量法：使用水平仪等测量工具，测量铁塔基础的水平度，确保基础平整且符合设计要求。
7. 尺寸测量法：使用卷尺、测量钢尺等测量工具，测量铁塔基础各个部分的尺寸，例如直径、高度、边长等，确保基础尺寸符合设计要求。
8. 理论计算法：根据线路设计图纸和相关的施工规范，使用理论计算方法计算出线路铁塔基础的各个尺寸和位置。
以上是一些常见的输电线路铁塔基础施工测量方法，根据具体
的施工要求和实际情况，还可以选择其他合适的测量方法。
在进行施工测量时，需要严格按照设计要求和相关规范进行操作，并做好测量记录和数据统计。
(课件)送电线路施工测量
铁塔倾斜测量是在铁塔吊装组立完成后进行铁塔质量检测的方法，
用于检测铁塔在横线路以及顺线路方向偏离程度，重点检验转角
塔是否向外角测倾斜。
在检查横线路倾斜及耐张塔是否向外角侧倾斜时，正对铁塔架设
仪器，仪器调平后，以十字丝竖丝对准铁塔顶端叉铁中心，锁定
水平角度，将目镜移动至塔腿八字铁位置，观察十字丝竖丝偏离
“＋”，反之为“－”。
L-档距
输电线路施工测量
计算方法： tg1( B
B2 4C )
2
4
其中：B 2 (h 4 f 8 fl1 )
l
l
C 1 (8hf 16af 16 f 2 h2 ) l2
l1为仪器至近杆塔号的架空线悬挂点之间 的水平距离。
计算方法： arctan(B B2 C )
输电线路施工测量
四、架空线弧垂观测 （三）弧垂观测常用的几种方法
（1）优先采用“角度法”进行弧垂观测； 角度法测量应满足条件：切点对同侧档端的水平距离超过1/4 档距长度。 角度法测量又分为档端法、档内法、档外法
计算方法：
h4f arctan(
4
af )
l
h-观测档架空线悬挂点间的高差，近悬挂点较低时取
输电线路施工测量
三、交叉跨越测量 输电线路交叉跨越测量主要包括跨越施工前测量以及架线完
成后交叉跨越距离测量； （一）架线完成后交叉跨越测量
架线完成后的交叉跨越测量主要用于判断新建线路导线对被跨 越物是否满足设计要求，测量过程中应分别从跨越物路线方向利 用全站仪或者采用角度法测量新建线路跨越点高程，从新建线路 方向测量被跨越物在跨越点高程；同时应计算在40℃或70℃温度 条件下，对于被跨越物的距离。
5 0kN地锚 埋深
输电线路测量及检查
V形拉线坑分布在横担的两侧，而且 各侧仅一个坑；同时，拉线坑中心都 在线路的中心线上。显然，对某一基 拉线而言，因为h不变，且当杆位中心 桩地面与拉线坑中心地面水平时，图 2—44(b)中的两个D值应相等；若拉线 坑的中心桩地面与杆位中心桩地面存 在高差时，杆位中心桩至拉线地面中 心的距离D，将引起变化。
(2)将经纬仪移至O1点安置，用望远镜 瞄准点O2(或横向辅助桩)，同时使水平 读数移置0°位。将仪器顺时针水平旋
图2-51 X形拉线坑中心地面点测量
转 角，在视线方向上用尺量取按式(6—24)、式(6—25) 计算的长度值，即可得N
点、M点。根据V形拉线坑口放样方法进行分坑，即可完成图2—51中的Ⅳ号坑的测
的符号主要分为地物符号、地貌符号和注记三种
张刘春设计
输配电线路施工
张刘春设计
输配电线路施工
二、线路杆塔桩复测
线路杆塔桩位置，是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、 地质及其他有关技术参数经比较而设计的，再经过现场实际校核和测定后确定。由 于从设计定桩到施工相隔了一段较长时间，可能发生桩位偏移或杆桩丢失等情况， 也可能在线路路径上又增设了新的地物，因此在线路施工前，必须根据国家颁布的 技术标准，复核设计钉立的杆塔中心桩的位置。
图2-53拉线坑中心地 杆位 杆塔基础的操平找正
杆塔的组立质量是线路及杆塔工程质量的关键，它关系到整条线路安全运行和 使用寿命。对杆塔组立质量及杆塔本体结构的检查，也是线路工程施工过程中必不 可少的施测工作。 一、基础坑质量检查
要对开挖后的基础坑的方位、坑口及坑底尺寸，以及坑深标准进行全面检查， 检查目的是为了避免由于某些尺寸不符合设计要求而影响基础施工的正常进行。 对基础坑检查的重点是基坑的深度，对不符合设计深度要求的基坑，应按现行的 《架空线路施工及验收规范》进行处理。
输电线路所有测量公式
输电线路所有测量公式正弦函数 sin θ=B/C 正弦（sin ）:角α的对边 比 斜边 余弦函数 cos θ=A/C 余弦（cos ）:角α的邻边 比 斜边正切函数 tan θ=B/A 正切（tan ）:角α的对边 比 邻边 余切函数 cot θ=A/B 余切（cot ）:角α的邻边 比 对边正割函数 sec θ=r/x 正割（sec ）:角α的斜边 比 邻边 余割函数 csc θ=r/y 余割（csc ）:角α的斜边 比 对边1．S:X:J:Z:Y2.L=100×（S-X ）×（sinJ ）2 ▲ 一、视距：(SHI JU)档距计算3.H=L/tanJ-Z+YS ：上丝 X ：下丝 J ：仪器实测垂直角度 Z ：中丝 Y ：仪高（D=〖100×｛（上丝-下丝）×（cos 垂直角度）2｝〗,上丝为了方便计算可以在地形条情况下可以直接由仪器锁5m 塔尺必须抽完，也可以自由调整哈。
100为经伟仪的倍数关系，D 为挡距) 二、半视距：（BSHIJU ）档距计算ACBa1．S：Z：J2．L=200×（S-Z）×（sinJ）2▲（用cos角度sin计算注意这时Q如果大于90度则减90度，大于270度则减270度一般不用此方法，用sin角度）。
3．H=L/tanJ-Z+YS：上丝 Z：中丝 J：垂直角度 Y：仪高（D=〖200×｛中丝-下丝｝×（cos垂直角度）2〗）中丝、下丝都以仪器镜筒读数为准，在测量过程中塔尺必须抽响。
三、基础高差计算：I.基础高差分部是相对中心桩的定位计算：设计给出的每个腿的定位度-呼高（长短腿接高身+每个腿高）便的基础在当时地形中相对中心桩而言的高差。
1、知道斜距算高差：cosQ×斜距；Q：仪器显示角度（同时也以用sin计算注意这时Q如果大于90度则减90度，大于270度则减270度一般不用此方法）。
输电线路阻抗测量
输电线路阻抗测量输电线路阻抗的测量分正序阻抗和零序阻抗两种来测量。
一、测量正序阻抗如图12-3所示将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。
按测得的电压、电流取三个数的算术平均值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。
正序阻抗 Z = av avI U 3•L 1 （欧/公里） （12-7）正序电阻 R =23av I P L 1• （欧/公里） （12-8） 正序电抗 X = 2121R Z - （欧/公里） （12-9）正序电感 L = f X π21（亨/公里） （12-10）式中，P ─ 三相总功率，即 P = P1 + P2 （瓦）；U av ─ 三相线电压平均值（伏）；I av ─ 三相电流平均值（安）；L ─ 线路长度（公里）；f ─ 测量电源的频率（赫）。
在图12-3中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。
U 3 ~末端图12－3 测量正序阻抗的原理图二、测量零序阻抗测量零序阻抗接线如图12-4所示，测量时将末端三相短路接地，在始端施加单相交流电压。
根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。
零序阻抗 Z0 =L I U 13• （欧/公里） （12-11） 零序电阻 R0 = L I P 132• （欧/公里） （12-12） 零序电抗 X0 = 2020R Z - （欧/公里） （12-13）零序电感 L0 = f X π20（亨/公里） （12-14） 式中，P ─ 所测功率（瓦）；U 、I ─ 试验电压（伏）和电流（安）；L ─ 线路长度（公里）；f ─ 试验电源的频率（赫）。
BAC 始端末端图12-4 测量零序阻抗接线图。
输电线路所有测量公式
输电线路所有测量公式正弦函数 sin θ=B/C 正弦（sin ）:角α的对边 比 斜边 余弦函数 cos θ=A/C 余弦（cos ）:角α的邻边 比 斜边正切函数 tan θ=B/A 正切（tan ）:角α的对边 比 邻边 余切函数 cot θ=A/B 余切（cot ）:角α的邻边 比 对边正割函数 sec θ=r/x 正割（sec ）:角α的斜边 比 邻边 余割函数 csc θ=r/y 余割（csc ）:角α的斜边 比 对边1．S:X:J:Z:Y 2.L=100×（S-X ）×（sinJ ）2▲一、视距：(SHI JU)档距计算3.H=L/tanJ-Z+YS ：上丝 X ：下丝 J ：仪器实测垂直角度 Z ：中丝 Y ：仪高（D=〖100×｛（上丝-下丝）×（cos 垂直角度）2｝〗,上丝为了方便计算可以在地形条情况下可以直接由仪器锁5m 塔尺必须抽完，也可以自由调整哈。
100为经伟仪的倍数关系，D 为挡距) 二、半视距：（BSHIJU ）档距计算 1．S ：Z ：J ：Y2．L=200×（S-Z ）×（sinJ ）2▲（用cos 角度sin 计算注意这时Q 如果大于90度则减90度，ACBa大于270度则减270度一般不用此方法，用sin角度）。
3．H=L/tanJ-Z+YS：上丝 Z：中丝 J：垂直角度 Y：仪高（D=〖200×｛中丝-下丝｝×（cos垂直角度）2〗）中丝、下丝都以仪器镜筒读数为准，在测量过程中塔尺必须抽响。
三、基础高差计算：I.基础高差分部是相对中心桩的定位计算：设计给出的每个腿的定位度-呼高（长短腿接高身+每个腿高）便的基础在当时地形中相对中心桩而言的高差。
1、知道斜距算高差：cosQ×斜距；Q：仪器显示角度（同时也以用sin计算注意这时Q如果大于90度则减90度，大于270度则减270度一般不用此方法）。
