电流互感器的使用注意事项

电流互感器安装及使用注意事项

电流互感器安装及使用注意事项摘要：在电力系统中，由于计量装置的参数限制以及用户负荷侧的电流要求，直联表只能用于50千瓦以下用电负荷用户。

而对于用电负荷较大的用户，在表计安装时需配备相应变比的电流互感器（俗称CT）。

在CT安装时，首先，要确定线路是否带电，必须先用验电器验电后，挂接地线，再进行操作；其次，电流互感器必须选择合适的电流比和电压等级，电流比不能小于额定电流，也不能高出太多；最后，在安装过程中电流互感器二次端不能开路。

关键词：电流互感器；安装；注意事项引言电流互感器在电力系统安全运行中有着重要作用，能有效处理线路故障，反映出系统接地故障时的电流特征，当电流信号达到过流保护值后，断路器发生动作，起到线路保护的目的，加大对电流波动的控制。

按照继电保护实际要求，需要规范互感器安装操作，真正解决保护越级、接地故障等问题，同时还要采取适当的互感器检验方法，为电力运行稳定性提供保障。

1电流互感器工作原理电流互感器应用于线路保护的原理是基尔霍夫电流定律：流入电路中任一节点的电流的代数和等于零。

当线路发生单相接地故障时，就会产生容性电流，容性电流将在电流互感器的环形铁芯中产生磁通，反映到二次侧通过保护装置产生动作信号，切除故障，保护线路。

2电流互感器安装存在的问题及处理方法2.1电流互感器开路，磁路不闭合变电站采用的电力电缆多为三芯交联聚乙烯电缆，截面积多为240mm2和300mm2。

若在电缆终端头制作前没有穿入电流互感器，由于电缆外径较大，施工中只能将电流互感器拆开安装，一旦连接片恢复不良，接口恢复不严，就会导致电流互感器二次回路开路，一次回路磁路不闭合，无法正常工作。

对此，应该尽量避免拆开电流互感器连接片，在电缆终端头制作前就套入电流互感器。

若不得不拆开连接片，一定要恢复良好，确保电流互感器正常工作。

2.2确保电缆终端头金属屏蔽的接地在零序电流互感器的安装过程中，如果发生电缆线穿过外界零序电流互感器后，不能保证两者的相对位置准确的话，就有可能造成零序电流互感器的接线故障，而导致电力运行的不安全、不可靠，并且在零序电流互感器的安装过程中也有相关规定：电缆线终端处的金属保护层必须接地良好。

电流互感器使用时的注意事项

电流互感器使用时的注意事项—、概述电流互感器是电力系统中重要的设备之一，用于将高电压和大电流转换为低电压和小电流，以便于测量和保护。

然而，在使用电流互感器时，有一些注意事项需要我们格外关注。

本文将详细介绍电流互感器的使用注意事项，以帮助用户正确操作、维护和检查该设备，确保其安全可靠运行。

二、注意事项1.正确选择型号电流互感器的型号应与实际负荷相匹配。

例如，如果实际负荷为200OkVA，则应选择变比为2000/5的电流互感器。

如果使用不当，可能会导致测量误差过大或设备损坏。

2.安装环境电流互感器应安装在干燥、无尘、无剧烈振动的环境中。

同时，应考虑到设备的使用温度和湿度等环境因素，以避免设备过热或受损。

3.正确的连接方式电流互感器的输入端应与电源或负载串联，输出端应与测量仪表并联。

在连接时，应确保连接线的接触良好，避免出现断路或接触不良的情况。

此外，应遵循电源和负载的极性规定，以确保设备的正确运行。

4.运行监测在设备运行期间，应定期检查电流互感器的运行状况。

例如，应检查是否有异常声音或振动，以及设备的温度和湿度等参数是否正常。

如果发现异常情况，应及时进行处理，以确保设备的安全可靠运行。

5.预防性维护为了延长电流互感器的使用寿命和避免意外故障，应定期进行预防性维护。

例如，应定期检查设备的紧固件是否松动或腐蚀，以及绝缘材料是否老化等。

如果发现这些问题，应及时进行处理，以确保设备的正常运行。

三、结论电流互感器作为电力系统中重要的设备之一，对于电力系统的安全可靠运行至关重要。

在使用电流互感器时，我们需要注意正确选择型号、安装环境、正确的连接方式、运行监测和预防性维护等方面的事项。

只有严格遵守这些注意事项，才能确保电流互感器的安全可靠运行，从而保障电力系统的稳定性和可靠性。

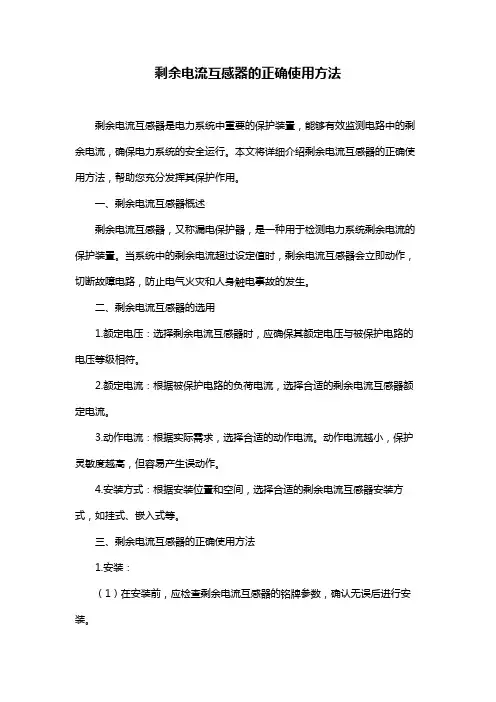

剩余电流互感器的正确使用方法

剩余电流互感器的正确使用方法剩余电流互感器是电力系统中重要的保护装置，能够有效监测电路中的剩余电流，确保电力系统的安全运行。

本文将详细介绍剩余电流互感器的正确使用方法，帮助您充分发挥其保护作用。

一、剩余电流互感器概述剩余电流互感器，又称漏电保护器，是一种用于检测电力系统剩余电流的保护装置。

当系统中的剩余电流超过设定值时，剩余电流互感器会立即动作，切断故障电路，防止电气火灾和人身触电事故的发生。

二、剩余电流互感器的选用1.额定电压：选择剩余电流互感器时，应确保其额定电压与被保护电路的电压等级相符。

2.额定电流：根据被保护电路的负荷电流，选择合适的剩余电流互感器额定电流。

3.动作电流：根据实际需求，选择合适的动作电流。

动作电流越小，保护灵敏度越高，但容易产生误动作。

4.安装方式：根据安装位置和空间，选择合适的剩余电流互感器安装方式，如挂式、嵌入式等。

三、剩余电流互感器的正确使用方法1.安装：（1）在安装前，应检查剩余电流互感器的铭牌参数，确认无误后进行安装。

（2）按照产品说明书的要求，将剩余电流互感器安装在合适的位置，确保其与被保护电路的接线正确。

（3）接线时应注意，剩余电流互感器的接线端子应牢固、可靠，避免因接线不良导致保护失效。

2.调试：（1）在调试前，确保剩余电流互感器的电源和负载都已断开。

（2）使用专用测试仪器，检查剩余电流互感器的动作电流和动作时间是否符合要求。

（3）对剩余电流互感器进行模拟试验，验证其保护功能是否正常。

3.运行与维护：（1）定期检查剩余电流互感器的运行状态，确保其外观无损伤、接线无松动。

（2）定期对剩余电流互感器进行清洁，防止灰尘、污垢等影响其正常运行。

（3）定期进行模拟试验，验证剩余电流互感器的保护功能是否正常。

（4）发现剩余电流互感器动作异常时，应及时查明原因，排除故障。

四、注意事项1.遵循产品说明书进行操作，切勿随意更改剩余电流互感器的参数。

2.禁止在剩余电流互感器运行状态下进行接线、调试等操作。

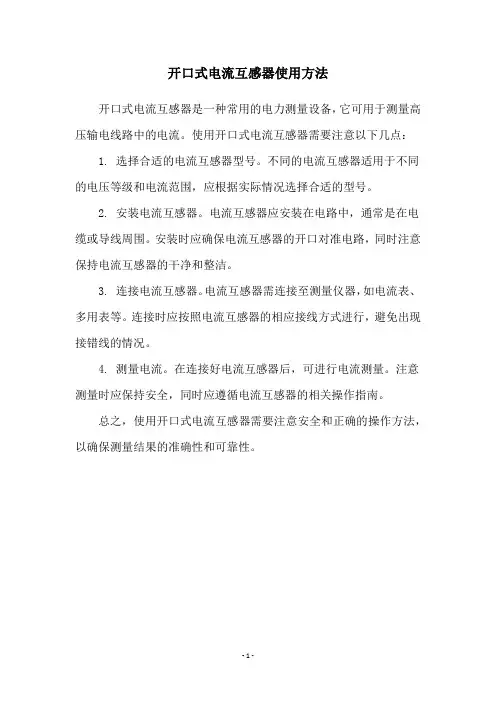

开口式电流互感器使用方法

开口式电流互感器使用方法
开口式电流互感器是一种常用的电力测量设备，它可用于测量高压输电线路中的电流。

使用开口式电流互感器需要注意以下几点：
1. 选择合适的电流互感器型号。

不同的电流互感器适用于不同的电压等级和电流范围，应根据实际情况选择合适的型号。

2. 安装电流互感器。

电流互感器应安装在电路中，通常是在电缆或导线周围。

安装时应确保电流互感器的开口对准电路，同时注意保持电流互感器的干净和整洁。

3. 连接电流互感器。

电流互感器需连接至测量仪器，如电流表、多用表等。

连接时应按照电流互感器的相应接线方式进行，避免出现接错线的情况。

4. 测量电流。

在连接好电流互感器后，可进行电流测量。

注意测量时应保持安全，同时应遵循电流互感器的相关操作指南。

总之，使用开口式电流互感器需要注意安全和正确的操作方法，以确保测量结果的准确性和可靠性。

- 1 -。

电流互感器的安装使用及接线检查

电流互感器的安装使用及接线检查电流互感器是一种用于测量电流的装置，广泛应用于电力系统等领域。

正确的安装、使用和接线检查对于互感器的正常运行和准确测量电流非常重要。

以下是电流互感器的安装使用及接线检查的详细步骤。

一、安装1. 选择合适的安装位置：电流互感器应安装在电流测量点，通常安装在电流表、保护装置或仪表的下游。

应选择能够使互感器正常工作并方便进行维护的位置。

2. 安装支架：根据互感器的型号和规格，选择适当的支架并将其固定在安装位置上，确保支架平整、牢固。

3. 固定互感器：将互感器安装在支架上，使用螺栓或其他固定装置进行固定，确保互感器稳固、不松动。

4. 进行接地：将互感器的接地线连接到接地装置或接地线上，确保互感器能够正常接地，防止电流互感器外壳出现电压。

二、使用1. 互感器的标定：在使用互感器前，必须对其进行标定。

使用专业的标定仪器进行标定，确保互感器的准确度和性能符合要求。

2. 进行绝缘测试：使用绝缘测试仪对互感器进行绝缘测试，确保互感器的外壳和引线之间的绝缘状况良好，防止漏电。

3. 进行全检：使用万用表或专业测试仪表对互感器进行全检，包括互感器的电阻、绝缘电阻、绕组参数等，并记录检测结果。

4. 进行连续运行测试：将互感器接入实际电路进行连续运行测试，观察互感器的运行状况和测量结果是否正常。

三、接线检查1. 检查引线接头：检查互感器引线和接线端子的接头是否牢固，无松动或接触不良现象。

2. 检查接线电缆：检查互感器的接线电缆是否完好无损，无断裂、磨损或绝缘破损现象。

3. 检查接线电阻：使用万用表对接线端子进行接线电阻测试，确保接线电阻在规定范围内，避免接线电阻过大或过小引起的误差。

4. 检查接地连接：检查互感器的接地线是否正确连接，接地电阻是否符合规范要求，确保互感器能够正常接地。

5. 检查接线标识：检查互感器的接线端子是否正确标识，避免接线错误导致的误测。

四、安全注意事项1. 在安装、使用和接线检查过程中，应遵循相关的安全操作规程，确保人身安全。

电流互感器使用注意事项有

电流互感器使用注意事项有电流互感器是一种常见的电力测量设备，用于测量电流的大小和方向。

在使用电流互感器时，我们需要注意以下几个方面，以确保安全和准确的测量结果。

1. 安装位置选择：电流互感器的安装位置应选择在电力系统中电流较大的地方，以保证测量的准确性。

一般来说，电流互感器应安装在接近负载侧的位置，这样可以避免电流的分支和损耗。

2. 安装方式：电流互感器有多种安装方式，如直接插接式、固定式和开关式等。

在选择安装方式时，应根据实际情况和需求进行选择。

同时，在安装过程中，要确保互感器与被测电流的导线有良好的接触，以避免测量误差。

3. 额定电流选择：在选购电流互感器时，要根据实际需求选择适当的额定电流。

过小的额定电流会导致测量不准确，而过大的额定电流则会浪费资源。

因此，我们应根据被测电流的范围来选择合适的电流互感器。

4. 频率适应性：电流互感器的频率适应性是指互感器在不同频率下的测量精度。

一般来说，电流互感器的频率适应范围应符合被测电流的频率范围，以确保测量结果的准确性。

5. 额定负荷：电流互感器的额定负荷是指互感器能够承受的最大负荷电流。

在使用电流互感器时，要确保被测电流不超过互感器的额定负荷，以避免互感器过载损坏。

6. 绝缘性能：电流互感器应具备良好的绝缘性能，以避免因绝缘损坏而导致测量误差或安全事故。

在使用过程中，要定期检查互感器的绝缘状态，并及时处理发现的问题。

7. 防护等级：电流互感器应具备一定的防护等级，以保护其内部结构不受外界环境的影响。

在选择电流互感器时，要根据实际使用环境和要求选择相应的防护等级，以确保互感器的正常工作。

8. 温升：电流互感器在长时间工作过程中会产生一定的温升。

要根据互感器的温升特性选择合适的工作方式和使用条件，以确保互感器的安全运行和测量的准确性。

9. 校验和维护：定期对电流互感器进行校验和维护是确保测量准确性的重要手段。

在校验过程中，可以使用标准电流源对互感器进行比较校验，以发现并修正测量误差。

电流互感器-电压互感器结构原理和使用注意事项

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电流互感器和电压互感器的正确使用指南

电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。

这是在选择电流互感器中最需要注意的一点。

此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。

(2)与电流互感器配套使用的交流电流表应选5安的量程。

通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。

这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。

(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。

(5)电流互感器次级和铁芯都要可靠地接地。

(6)电流互感器次级绝对不容许开路。

电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。

为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。

因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。

(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。

(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。

(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。

电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。

(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。

电流互感器和电压互感器

U 1 k
Z k1
I 1 I 2 I
Zk 2
U 2
图5-3 变比和联结组相同时两台变压器并联时的简化等效电路
I1 / I N 1 Z k 2 / I N 1 Z k 2 I N 2 I 2 / I N 2 Z k1 / I N 2 Z k1I N 1
上式等号右边分子ቤተ መጻሕፍቲ ባይዱ分母除以额定电压
§5-2 变压器的理想并联条件
变压器并联运行的最理想情况
1）空载时并联的各变压器副边之间没有循环电流，这样，
空载时各变压器副原边的铜耗也较小。 2）负载后，各变压器所承担的负载电流按它们的额定容量成比例分配，这样，并联变压器的装机容量能得到充分利用。 3）负载后各变压器副边电流同相位。这样在总的负载电流一定时各变压器所分担的电流最小；如果各变压器副边电流一定时，则共同承担的总电流最大。
电压互感器
工作原理：图是电压互感器的原理图。原边直接接到被测高压电路，副边接电压表或功率表的电压线圈。利用原、副边不同的匝数比可将线路上的高电压变为低电压来测量。测量精度：我国目前生产的电力系统用电压互感器，按准确度分为0.5，1.0和3.0等三级。电压互感器有一定的额定容量。使用时副边不宜接过多的仪表，以免电流过大引起较大的漏抗压降。而影响互感器的准确度。
功率小于变压器的额定容量，故与同容量的双绕组变压器相比，计算容量小了，从而可节省材料、降低损耗，提高效率和缩小尺寸。但自耦变压器的短路阻抗标么值较小，短路电流较大。电流互感器和电压互感器的工作原理与变压器相同，使用时应注意将它们接地，并注意电流互感器在原边接电源时，副边绝对不能开路；电压互感器在原边接电源时，副边绝对不能短路。
~ U1

电流互感器的接线方式及使用注意事项

1、工作原理电流互感器起到变流和电气隔离作用。

便于二次仪表测量需要转换为比较统一的电流，避免直接测量线路的危险。

电流互感器是升压（降流）变压器，它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

2、名词解释额定工作电压，互感器允许长期运行的最高相同电压有效值。

额定一次电流，作为互感器性能基准的一次电流值。

额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。

额定电流比，额定一次电流与额定二次电流之比。

3、选用要点（1）额定电流（一次侧）应为线路正常运行时负载电流的1.0～1.3倍。

（2）额定电压。

应为0.5kV或0.66kV。

（3）注意精度等级。

若用于测量，应选用精度等级0.5或0.2级；若负载电流变化较大，或正常运行时负载电流低于电流互感器一次侧额定电流30%，应选用0.5级。

（4）根据需要确定变比与匝数。

（5）型号规格选择。

根据供电线路一次负荷电流确定变比后，再根据实际安装情况确定型号。

（6）额定容量的选择。

电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。

容量决定二次侧负载阻抗，负载阻抗又影响测量或控制精度。

负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

简述使用电流互感器时的注意点

电流互感器的注意点1. 电流互感器的原理为了深入了解使用电流互感器时的注意点，首先需要了解电流互感器的原理。

电流互感器是一种用来非接触性地测量电流的设备，通常由一个主线圈和一个次级线圈组成。

主线圈将电流引入，而次级线圈则测量与主线圈中电流成比例的电流。

通过测量次级线圈中的电流，可以得到主线圈中的电流值。

2. 使用电流互感器时的注意点2.1 适应不同的应用场景电流互感器广泛应用于各种领域，例如电力系统、工业自动化和电动车充电桩等。

不同的应用场景对电流互感器的性能要求有所不同，因此在选择和使用电流互感器时需要考虑以下因素：•电流互感器的额定电流范围：要确保所选的电流互感器的额定电流能够满足实际应用中的需求，以避免过流或欠流的情况发生。

•频率响应：不同的应用场景可能涉及不同的频率范围，因此要选择能够适应实际应用需求的电流互感器。

•准确度要求：在某些应用场景中，需要高精度的电流测量结果，因此要根据具体需求选择准确度较高的电流互感器。

2.2 安装和使用注意事项使用电流互感器时需要注意以下事项，以确保正确安装和使用：•安装位置：电流互感器应该安装在主回路上，并且线圈应该被尽可能地包围在被测电流的路径周围，以确保最准确的测量结果。

此外，要避免安装在电流过大的地方，以免对电流互感器造成损坏。

•接线方法：正确的接线方法是确保测量结果准确的关键。

一般来说，主回路的电流通过主线圈，而次级线圈上产生的电流则与主回路中的电流成比例。

因此，在安装和接线时要注意主线圈和次级线圈的正负极性。

•输出信号处理：电流互感器的次级线圈输出的是交流电流信号，为了方便使用，需要将其转换为直流电流或数字信号进行处理。

因此，在测量电流之前，需要对输出信号进行适当的处理和放大。

•温度补偿：电流互感器的性能可能会受到环境温度的影响，因此在使用时需要考虑温度补偿措施，以确保测量结果的准确性。

2.3 安全注意事项在使用电流互感器时，需要注意以下安全事项，以确保人员和设备的安全：•高压防护：电流互感器通常在高压环境下工作，因此需要采取相应的保护措施，以防止高压电流对人员和设备造成伤害。

电流互感器注意事项

电流互感器注意事项
1. 在使用电流互感器前，必须确认电源是否正常，并确保电流传感器的线路正确连接。

2. 使用电流互感器时，要确保其额定电流范围与被测电路的电流匹配。

3. 在接线时，要注意电流互感器的极性，以免接反。

4. 在使用过程中，要注意保持电流互感器的温度不超过其额定温度，以保证其正常工作。

5. 在安装电流互感器时，要避免与其他电源电缆或电磁干扰源相接触，以免影响测量精度。

6. 对于长期使用的电流互感器，应定期检查其外观和连接线路，确保没有损坏或磨损现象。

7. 在使用高精度的电流互感器时，要注意光滑度和平滑度的要求，以保证测量结果的准确性。

8. 在测量过程中，要防止电流互感器受到过高的过载电流，以免影响其测量精度或损坏设备。

9. 在拆卸电流互感器时，要先切断电源，并根据使用说明书正确操作，以免发生意外。

剩余电流互感器的正确使用方法

剩余电流互感器的正确使用方法
1. 安装位置选择：剩余电流互感器应尽量安装在电源输入侧的主干电缆上，以便及时检测到主干电缆中的剩余电流。

在安装位置上要考虑与主线电缆平行，避免与其他电缆或设备产生干扰。

2. 安装固定：剩余电流互感器应牢固安装，避免松动或移位。

安装时要注意互感器主绕组的方向与电缆主线方向一致，确保剩余电流互感器的工作性能。

3. 连接线路：剩余电流互感器与监测设备之间的连接线路应短而粗，避免线路导致信号衰减或变形。

4. 测试和校准：在安装后，应定期进行剩余电流互感器的测试和校准，以确保其工作性能符合要求。

校准时需要使用专业检测设备，并按照厂家提供的校准方法进行操作。

5. 维护和保养：剩余电流互感器在使用过程中要注意保持干燥和清洁，避免沾水或受到污染。

定期检查互感器的连接是否正常，及时处理发现的问题。

6. 使用过程中要注意安全：在维修、检修或更换剩余电流互感器时，必须切断电源，并采取相关安全措施，避免触电事故的发生。

以上是剩余电流互感器的正确使用方法，使用者在使用时应按照相关要求操作，并保证操作人员具备相关的技术和安全知识。

电流互感器的安装使用及接线检查范本（2篇）

电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。

(2) 避免长时间暴露在阳光直射下。

若无法避免，应选择耐候性好的电流互感器。

(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。

(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。

(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。

2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。

在接线检查完毕后，方可通电操作。

(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。

(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。

(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。

二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。

(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。

如有锈蚀或松动现象，应及时清理和修复。

(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。

2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。

(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。

(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。

3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。

(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。

(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。

电流互感器的使用注意事项

电流互感器的使用注意事项
1.电流互感器在工作时二次侧不得开路。

由于电流互感器二次阻抗很小，正常工作时，二次侧接近于短路状态。

当二次侧开路时，会感应出很高的电压，危及人身和设备平安。

因此，电流互感器二次侧不允许开路，二次回路接线必需牢靠、坚固，不允许在二次回路中接人开关或熔断器。

配线时要使用圆型压接端子。

拆装时先将二次侧两线端短接后，才能进行拆装、更换仪表等操作，以保证人身和设备平安。

2.电流互感器的一次绕组串联接人被侧电路，二次绕组与侧盆仪表连接，并使一、二次线圈极性正确。

3.电流互感器一次绕组和铁心均要牢靠接地。

4.二次侧的负荷阻抗不得大于电流互感器的额定负荷阻抗，以保证侧量的精确性。

5.电流互感器不得与电压互感器二次侧相互连接，以免造成电流互感器近似开路，消失高压的危急。

6.电流互感器二次侧有一端必需接地，以防止一、二次绕组绝缘击穿时，一次侧的高压窜人二次侧，危及人身和设备的平安。

7.个别电流互感器在运行中损坏需要更换时，应使用电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

8.由于容量变化而需要成组地更换电流互感器，还应重新审核继电爱护整定值及计量仪表的倍率。

9.更换二次侧电缆时，其截面和芯数必需满意最大负荷龟流及回路总负荷阻抗不得超过电流互感器精确等级允许值的要求，并对新电缆进行绝缘电阻的测定，更换后要核对接线有无错误。

10.更换后的电流互感器和二次回路在运行前必需测定极性。

电流互感器的使用注意事项

电流互感器的使用注意事项
电流互感器是一种测量交流电路中电流的设备。

它主要被用于系统保护、监控以及测量系统性能等方面。

使用电流互感器需要注意以下几点
1.使用之前必须检查电路配合的电压等级是否匹配。

如果不匹配，可能会造成设备损坏，甚至电解突破的危险。

2.在使用电流互感器时，必须确保其正确安装和接地。

否则，可能会导致测量不准确，甚至危及人安全。

3.电流互感器必须定期检查、校准和维护，以确保其准确度和可靠性。

建议至少每年检查一次，根据实际情况还可以进行更频繁的检查。

4.电流互感器应在干燥的处所存放，长期不使用时，应放置在合适的库房，防止受潮生锈各类问题。

5.在进行电流互感器维护和检修时，必须注意使用专业工具和设备，并严格按照安全操作规程进行操作。

否则，可能会对设备造成损坏，甚至对人身安全造成危害。

6.在使用电流互感器时，必须遵守国家和地方的安全规定以及技术要求。

任何不合理或危险的操作都应被避免。

总之，电流互感器在使用之前，必须有统一规范化的检查、校准和保养程序，以确保其稳定、精确的性能和安全的使用。

同时，在使用电流互感器时，必须按照安全操作规程进行操作，如有任何不适或情况异常，应立即停止使用，并及时找到问题所在进行处理。

电流互感器使用注意事项

电流互感器使用注意事项电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

下面变宝网小编为大家介绍下电流互感器使用注意事项。

使用原则1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联2）按被测电流大小，选择合适的变比，否则误差将增大。

同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

电流互感器在正常工作时，二次侧与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，二次侧近似于短路。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。

另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。

因此，电流互感器二次侧都备有短路开关，防止二次侧开路。

在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。

一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。

5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。

例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。
