油气分离器的结构及工作原理资料
空压机油气分离器工作原理
空压机油气分离器工作原理一、前言空压机油气分离器是一种重要的设备，它能够将空气中的润滑油和水分离出来，保证压缩空气的纯净度和干燥度。
本文将详细介绍空压机油气分离器的工作原理。
二、空压机油气分离器的结构空压机油气分离器通常由进气管、过滤器、分离器、排放管等组成。
其中，过滤器和分离器是整个设备的核心部件。
1. 进气管进气管是将未经处理的含有润滑油和水汽的空气引入到设备内部，为后续处理做好准备。
2. 过滤器过滤器是用来过滤掉大颗粒物质和杂质，保证后续处理设备不受损坏。
通常采用高效玻璃纤维材料制成。
3. 分离器分离器是整个设备最关键的部件。
它通过特殊设计的结构和原理，将润滑油和水汽从空气中分离出来，并排放到外部。
4. 排放管排放管是将被分离出来的润滑油和水汽排放到外部的管道。
三、空压机油气分离器的工作原理空压机油气分离器的工作原理可以分为三个步骤：过滤、惯性分离和重力分离。
1. 过滤在空气进入设备之前，会经过过滤器进行初步处理。
过滤器中的高效玻璃纤维材料能够有效地过滤掉大颗粒物质和杂质，保证后续处理设备不受损坏。
2. 惯性分离在进入到分离器之后，空气会受到特殊设计的结构影响，使得其中带有润滑油和水汽的微小颗粒物质发生惯性作用。
这些微小颗粒物质会向着设备内壁飞行，并被内壁上覆盖的特殊材料吸附住。
3. 重力分离经过惯性分离之后，仍然存在一部分润滑油和水汽微小颗粒物质没有被吸附住。
这时候，它们会因为密度不同而自然下落到底部，并通过排放管排放出去。
四、空压机油气分离器的应用空压机油气分离器广泛应用于各种工业领域，如电子、化工、制药、食品等。
它能够有效地将润滑油和水汽从空气中分离出来，保证了压缩空气的纯净度和干燥度。
同时，它还能够延长设备的使用寿命，减少维修成本。
五、结论空压机油气分离器是一种重要的设备，它通过特殊设计的结构和原理，将润滑油和水汽从空气中分离出来，并排放到外部。
这种设备广泛应用于各种工业领域，能够有效地保证压缩空气的纯净度和干燥度，同时还能够延长设备的使用寿命，减少维修成本。
油气分离器工作原理

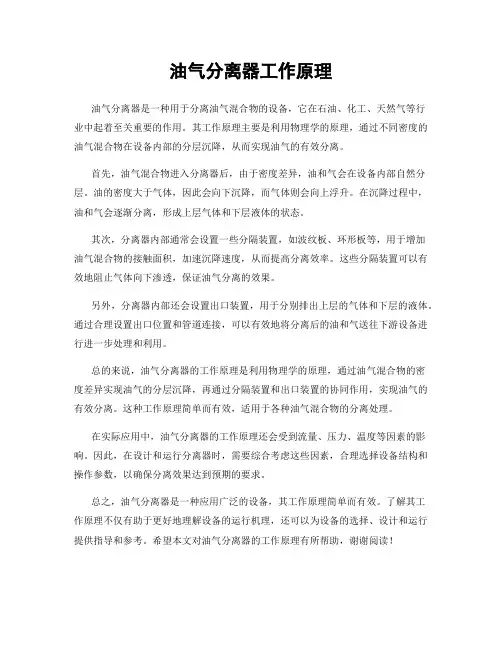

油气分离器工作原理
油气分离器是一种用于分离油气混合物的设备，它在石油、化工、天然气等行
业中起着至关重要的作用。
其工作原理主要是利用物理学的原理，通过不同密度的油气混合物在设备内部的分层沉降，从而实现油气的有效分离。
首先，油气混合物进入分离器后，由于密度差异，油和气会在设备内部自然分层。
油的密度大于气体，因此会向下沉降，而气体则会向上浮升。
在沉降过程中，油和气会逐渐分离，形成上层气体和下层液体的状态。
其次，分离器内部通常会设置一些分隔装置，如波纹板、环形板等，用于增加
油气混合物的接触面积，加速沉降速度，从而提高分离效率。
这些分隔装置可以有效地阻止气体向下渗透，保证油气分离的效果。
另外，分离器内部还会设置出口装置，用于分别排出上层的气体和下层的液体。
通过合理设置出口位置和管道连接，可以有效地将分离后的油和气送往下游设备进行进一步处理和利用。
总的来说，油气分离器的工作原理是利用物理学的原理，通过油气混合物的密
度差异实现油气的分层沉降，再通过分隔装置和出口装置的协同作用，实现油气的有效分离。
这种工作原理简单而有效，适用于各种油气混合物的分离处理。
在实际应用中，油气分离器的工作原理还会受到流量、压力、温度等因素的影响。
因此，在设计和运行分离器时，需要综合考虑这些因素，合理选择设备结构和操作参数，以确保分离效果达到预期的要求。
总之，油气分离器是一种应用广泛的设备，其工作原理简单而有效。
了解其工
作原理不仅有助于更好地理解设备的运行机理，还可以为设备的选择、设计和运行提供指导和参考。
希望本文对油气分离器的工作原理有所帮助，谢谢阅读！。
油气分离器工作原理
支架
用来支撑分离器。
一、基本结构：
01
添加标题
排油管
添加标题
是分离器中的油排出通道， 其焊在分离器隔板中心处，并 与分离器隔板以上相通。
02
ቤተ መጻሕፍቲ ባይዱ
03
添加标题
排油管
一、基本结构：
油气
油
气
油气混合物经进油管线进入分离器后，喷洒在挡油帽上(散油帽)，扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁 上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。
二、工作原理：
三、玻璃管手动量油原理
在分离器侧壁装一高压玻璃管和分离筒构成连通器，根据连通器原理，分离器内液柱压力与玻璃管内水柱压力相平衡，因此，当分离器内液柱上升到一定高度时，玻璃管内水柱也相应上升一定高度，但因液、水密度不同，分离器内液柱和玻璃管中的水柱上升高度也不相同。只要知道玻璃管内水柱高度hw，就可以计算出分离器内液柱上升高度How，记录玻璃管内水柱上升高度所需时间t，则可计算出分离器内液柱重量，就可求出该井日产量。
分离器伞
出气管
在分离筒的上部，由两层伞 状盖子组成。使上升的气体改 变流动方向，使其中携带的小 液滴粘附在上面，起到二次分 离的作用。
分离伞
出气管
进入分离器的油气混合物进 行计量时天然气的外出通道
一、基本结构：
一、基本结构：
量油玻璃管
支架
量油玻璃管
通过闸门及管线，其上端与 分离器顶部相通下部与小水 包连通，玻璃管与分离筒构 成一个连通器供量油用。
四、玻璃管手动量油操作示意图
单击此处添加小标题
油气分离器结构及工作原理
油气分离器结构及工作原理
油气分离器是一种重要的汽油系统部件，它的作用是把油箱里的混杂汽油与气体分开，使汽油系统能够运转良好，减少因气体的混杂而引起的负荷波动。
油气分离器的结构是由多个旋转式和静止式组合而成，通常是由多个螺旋隔离器，多
级膜滤芯和管状过滤器组成。
螺旋隔离器和静止式分离器有一个保证引油口和排气口都不
混漏的相互安全的密封，以防止汽油和气体混叠，把汽油与空气分离开来，从而保证油箱
里油气分离。
油气分离器的工作原理和油气分离机构相似，它利用动相传输原理和部分气体溶解能
力来实现油与气的分离。
当汽油从油箱驱动器流向引油口时，汽油首先进入螺旋隔离器，
当汽油在螺旋块上旋转，由于螺旋块上的众多小比较膜会使汽油和气体很好的分开，从而
把油分离出来，剩下的气体排出排气口，经过膜滤芯和管状过滤器的过滤，可以把尘埃油
烟以及其它杂质过滤掉，从而保证系统中油与气的分离。
油气分离器是汽油系统中重要的设备部件，其结构和工作原理直接影响汽油系统的正
常运转。
因此，在安装时要慎重，确保安装准确，不能出现空气泄漏、油气混杂等状况，
及时检查更换滤芯以使油气分离器能够正常运转。
油气分离器的结构工作原理
油气分离器的结构工作原理一、油气分离器的类型和工作要求1、分离器的类型1）重力分离型：常用的为卧式和立式重力分离器；2）碰撞聚结型：丝网聚结、波纹板聚结分离器；3）旋流分离型：反向流、轴向流旋流分离器、紧凑型气液分离器；4）旋转膨胀型：2、对分离器工作质量的要求1）气液界面大、滞留时间长；油气混合物接近相平衡状态。
2）具有良好的机械分离效果，气中少带液，液中少带气。
二、计量分离器1、结构：如图所示1）水包：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。
2）分离筒：储存油气混合物并使其分离的密闭圆筒。
3）量油玻璃管：通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。
4）加水漏斗与闸门：给分离器的水包加水用。
5）出气管：进入分离器的油气混合物进行计量时天然气的外出通道。
6）安全阀：保护分离器，防止压力过高破坏分离器。
7）分离伞：在分离筒的上部，由两层伞状盖子组成。
使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。
8）进油管：油气混合物的进口9）散油帽：油气混合物进入分离器后喷洒在散油帽上使油气分开，还可稳定液面。
10）分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。
11）排油管：是分离器中的油排出通道，其焊在分离器隔板中心处，并与分离器隔板以上相通。
12）支架：用来支撑分离器。
2、工作原理油气混合物经进油管线进入分离器后，喷洒在挡油帽上（散油帽），扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。
同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。
三、玻璃管手动量油原理在分离器侧壁装一高压玻璃管和分离筒构成连通器，根据连通器原理，分离器内液柱压力与玻璃管内水柱压力相平衡，因此，当分离器内液柱上升到一定高度时，玻璃管内水柱也相应上升一定高度，但因液、水密度不同，分离器内液柱和玻璃管中的水柱上升高度也不相同。
油气分离器结构工作原理
油气分离器结构工作原理油气分离器结构工作原理油气分离器是石油工业中常用的设备，其主要功能是将生产井口涌出来的原油和天然气两相分离。
油气分离器结构复杂，但其工作原理相对简单明了。
本文将详细介绍油气分离器的结构以及其工作原理。
油气分离器的结构油气分离器一般由三个主要部分组成：进口管道、分离室和出口管道。
1.进口管道：进入油气分离器的原油和天然气通过进口管道进入分离室。
进口管道通常配有导流装置，主要功效是将原油和天然气流向分离室，使其在进入过程中达到较平稳的流动状态，避免冲击和溅泼。
2.分离室：分离室是油气分离器的核心部分，其主要功能是将原油与天然气两相进行分离。
分离室一般由横向、纵向和上部三个区域组成。
- 横向分离区域：最初，进入分离室的混合流体在横向分离区域进行初步分离。
原油与天然气在这个区域内发生明显的分离，由于原油比天然气密度大，所以原油主要沉降到底部，而天然气则向上移动。
- 纵向分离区域：原油和天然气在横向分离区域分离之后，进入纵向分离区域，进行进一步分离。
在该区域，原油和天然气继续上升，原油会因密度差异而向下流动，形成液相；而天然气则上升，形成气相。
同时，在纵向分离区域，还会进行一些附加操作，如泡沫抑制装置的添加，以防止天然气中的杂质带入原油。
- 上部区域：在分离室的上部区域，主要是通过减速装置减低流速，使更多的原油沉降到底部，从而提高分离室的分离效果。
上部区域通常还配置有气液分离器，用于进一步分离残余的液相和气相。
3.出口管道：经过分离后，分离室中的原油和天然气分别通过出口管道排出。
出口管道一般位于分离室的上部，以便方便排出油气。
由于原油比天然气密度大，所以出口管道的位置设计有一定的倾角，以便使原油更加顺利地流向油嘴。
油气分离器的工作原理油气分离器工作原理基于相对密度的差异。
原油和天然气是由不同密度的液体和气体组成的，利用它们的相对密度差异，可以通过分离室将其分离开来。
当混合流体进入分离器时，首先通过进口管道进入分离室，进入横向分离区域。
油气分离器结构工作原理
小水包
一、基本结构：
分离伞 在分离筒的上部，由两层伞 状盖子组成。使上升的气体改 变流动方向，使其中携带的小 液滴粘附在上面，起到二次分 离的作用。
出气管 进入分离器的油气混合物进 行计量时天然气的外出通道
出气管 分离器伞
一、基本结构：
量油玻璃管
通过闸门及管线，其上端与
分离器顶部相通下部与小水
包连通，玻璃管与分离筒构
二、工作原理：
油气混合物经进油管线进入分离器 后，喷洒在挡油帽上(散油帽)，扩 散后的油靠重力沿管壁下滑到分离 器的下部，经排油管排出。同时， 气体因密度小而上升，经分离伞集 中向上改变流动方向，将气体中的 小油滴粘附在伞壁 上，聚集后附 壁而下，脱油后的气体经分离器顶 部出气管进入管线进行测气。
Байду номын сангаас
成一个连通器供量油用。 支架
量油玻璃管
用来支撑分离器。
支架
一、基本结构：
排油管 是分离器中的油排出通道， 其焊在分离器隔板中心处，并 与分离器隔板以上相通。
排油管
一、基本结构：
压力表
加
供观察分离器内部的压力 水
漏
安全阀
斗
保护分离器，防止压力过高
破坏分离器
加水漏斗与闸门 给分离器的水包加水用。
安全阀
在分离器下部油水界 面处焊的金属圆板直径 与分离筒内径相同，但 边缘有缺口，使其上下 连通，其面上为油下面 为水，中间与出油管线 连通。
分离器隔板
一、基本结构：
水包：
分离器隔板下面的容 积内装有水，其侧下部 焊有小水包，小水包中 间焊有小隔板，小水包 中的水与分离器隔板以 下的大水包及玻璃管相 连通。
四、玻璃管手动量油操作示意图
油气分离器的工作原理
油气分离器的工作原理
油气分离器是一种用于分离油气混合物的装置，其工作原理如下：
1. 混合物进入分离器：油气混合物经过管道进入分离器的进料口。
2. 分离器内部构造：分离器通常由一个垂直筒形容器组成，并设有进料管、气体出口和液体出口。
分离器内部通常还配备有分隔板、搅拌器和其他辅助设备。
3. 重力分离：当混合物进入分离器后，由于密度不同，液体和气体在重力作用下分层分离。
油比水的密度小，因此油会浮在液体层的顶部，而气体则上浮至液体层的顶部。
4. 分离液体：分离器通过控制液体层的水平位置，可以根据需要分离出油和水。
分离液体通常经过搅拌器和分隔板等装置，以增加分离效果。
5. 排出气体和液体：分离好的气体从分离器的气体出口排出，而分离得到的液体则从液体出口排出。
液体出口处还可以设置其他装置，如旋流器和过滤器，以进一步提高液体的纯度。
通过以上的工作原理，油气分离器能够有效地将油、气和水等混合物进行高效分离，从而使得油气的收集和处理更加方便和可行。
油气分离器结构工作原理
油气分离器结构工作原理油气分离器是石油工业以及其他类似工业领域中使用的一种设备。
它主要用于将管道输送中的油气混合物进行分离，使得气体和液体分别排出，以及确保流体系统的运行安全。
分离器通常采取多种不同的结构形式，每种结构形式都有其工作原理和功能特性。
本文将重点讲解油气分离器结构、工作原理以及主要适用范围。
一、油气分离器的结构油气分离器的结构可以分为两个主要部分：容器和分离单元。
容器通常采用圆筒形或椭圆形设计，主要用于将分离单元放置在其中以及提供一个排出气体和液体的空间。
分离单元则采用各种结构形式，以满足不同的分离需求，例如：平板分离器、旋转分离器、筒式分离器和圆锥形分离器等。
1.平板分离器平板分离器结构简单，也是一种最基本的油气分离器。
它主要由两个平板组成，一面是液面，另一面是气面。
液体通过重力沉淀达到分离作用，而气体则通过上方的排放管排放出去。
由于平板分离器并不能完全将油气分离，其行业应用范围已经逐渐受到限制。
2.旋转分离器旋转分离器结构以圆柱体为主体，内部安装数个不同高度的旋转板，液体在高速旋转的作用下产生惯性力，被迫沉淀到分离仓室，而气体则从顶部排出。
由于其高效的分离作用，旋转分离器在化工、石油等行业应用广泛。
3.筒式分离器筒式分离器类似于旋转分离器，外部结构是一个圆柱体，内部则是由多个套壳堆积而成的细长筒状结构。
液体通过筒壳自上而下流入内部，随着重力的作用渐渐沉淀完成分离，而气体则从顶部排出。
筒式分离器用于处理高含水率的油气混合物，可以有效处理出持续高含水率或带泥沙的油气混合物。
4.圆锥形分离器圆锥形分离器也称为旋转分离器，容器一般采用圆锥形或圆柱形，内部根据不同的需求来确定分离单元的类型。
通过高速旋转的作用，油气混合物在沿着分离单元缓慢向下移动的过程中完成沉淀，最后经过分离器的排放管分别排出气体和液体。
圆锥形分离器具有高效、可靠以及适用范围广等特点，在很多行业得到广泛应用。
二、油气分离器的工作原理油气分离器主要是通过重力和离心力的作用来将油气混合物分离开来。
加油机油气分离器的工作原理
加油机油气分离器的工作原理
加油机油气分离器是一种常见的设备，它可以将加油机中的汽油和油气进行分离，使得汽油和油气不会混合在一起，从而提高加油机的工作效率和安全性。
那么，加油机油气分离器的工作原理是什么呢？
加油机油气分离器的工作原理主要依靠分离器中的分离材料和
分离结构。
分离器中的分离材料通常是一种特殊的纤维材料，它能够将汽油和油气进行物理分离。
当加油机的油枪喷射汽油进入分离器时，汽油会与分离材料接触，从而被分离出来。
而油气则会通过分离器中的一个特殊结构，被引导到加油机的燃气回收系统中。
除了分离材料和分离结构，加油机油气分离器还包括一个油气分离器控制器。
这个控制器能够根据加油机的工作状态和油气分离器的状态，自动控制油气分离器的开关，从而保证加油机的正常工作。
总之，加油机油气分离器的工作原理是通过物理分离、特殊结构和自动控制，将汽油和油气进行有效分离，提高加油机的工作效率和安全性。
- 1 -。
空压机油气分离器原理
空压机油气分离器原理
空压机油气分离器是一种冷却和过滤压缩空气中的润滑油的设备。
其原理是基于气体和液体的不同密度和相对运动的原理。
当压缩机产生的高温高压气体通过进气管道进入分离器时，首先经过一个入口导流器，导流器会使气体通过一个旋转的路径，从而增加气体与液体的接触面积，进一步提高分离效果。
在分离器内，气体在压力的作用下迅速扩张，并形成一个旋转的气体流动。
在这个过程中，气体的速度加快，使得润滑油在气体流动中被抛离，并形成液滴。
由于液滴比气体密度高，因此它们会向下方移动，并被聚集在分离器底部的集液槽中。
同时，分离器中还设有一个排气管道，用于排出已经分离的气体。
分离器底部的集液槽中通常设有一个排放阀门，当液体达到一定水平时，阀门会打开，将积累的润滑油排出，以维持分离器的正常运行。
而干燥的气体则通过排气管道被释放到外部环境中。
空压机油气分离器的核心是通过气液两相的不同性质和速度差异，利用旋转流动的原理将润滑油与气体分离，从而保证压缩空气的质量和系统的正常运行。
油气分离器结构工作原理
油气分离器结构工作原理
首先，油气混合物从进气管道进入进气室。
进气室的作用是将进入的混合物的流速减缓，使气体与液体更好地分离。
这可以通过适当设计进气室的几何形状和长度来实现。
接下来，混合物进入分离室。
分离室是油气分离器的核心部分，它通过重力和浮力的作用将气体与液体相分离。
当混合物进入分离室时，由于密度差异，液态油将沉积在分离器底部的液体区域，而气体则上浮到分离器顶部的气体区域。
在分离室中，通常会设置一些导流板或分流器，以促进气液两相的分离过程。
随着分离的进行，液态油在液体区域中逐渐积聚。
为了有效地将沉积在底部的液态油排除，油气分离器通常设置了一个排液系统。
排液系统由排油口、排油管道和排油装置组成。
通过控制排液装置的开关或设置排油阀门，可以定期或连续地将液态油排出。
在分离室中，气体区域顶部通常也设置有一个排气口。
通过排气口，分离器可以将分离出的气体释放到外部环境中。
排气口通常也可以用于监测分离器中的气体流量，以及调节分离器的工作压力。
最后，分离过程完成后，油气分离器可以从排气口和排油口处获得干燥的气体和液态油。
根据需要，可以将气体和液态油进一步处理或分别用于其他工艺。
总的来说，油气分离器的工作原理是利用重力和浮力的作用，根据气体和液态油的密度差异，将油气混合物中的气相和液相分离。
通过合理设计的结构和排液系统，可以有效地分离气液两相，并分别获取干燥的气体
和液态油。
油气分离器的结构和工作原理多种多样，具体的设计和工艺参数可以根据实际应用需求进行选择和优化。
发动机油气分离器工作原理
发动机油气分离器工作原理发动机油气分离器是一种用于汽车或其他发动机的关键部件，其主要作用是分离发动机内产生的气体和发动机油。
这是为了维持发动机的正常运行和延长其寿命。
下面将详细介绍发动机油气分离器的工作原理。
一、发动机油气分离器的组成及作用发动机油气分离器通常由进气口、出气口、内部分隔壁和过滤媒介等部件组成。
当发动机运行时，内部产生的气体和油蒸气会混合在一起，这些气体和油蒸气一般通过排气系统排出，如果未经处理直接排放，将会对环境造成污染。
发动机油气分离器的主要作用是将这些混合的气体和油蒸气分离开来，让气体通过进气口重新进入发动机进行燃烧，而油蒸气则被过滤出来，减少对环境的污染。
它还有助于保持发动机内部油润滑系统的清洁和稳定。
二、发动机油气分离器的工作原理1. 进气口当发动机运转时，产生的气体和油蒸气首先被引入到发动机油气分离器的进气口。
这些混合气体在进入分离器后，会受到一定的限制和阻挡，从而减缓气流速度，为后续的分离做好准备。
2. 内部分隔壁在发动机油气分离器内部，通常有一道分隔壁，其作用是将混合的气体和油蒸气进行分离。
由于气体的密度比油蒸气小，因此在经过分隔壁后，气体和油蒸气会发生分层并相对分离。
3. 过滤媒介在发动机油气分离器内部分隔壁之后，通常会设置过滤媒介。
这些过滤媒介可以将被分离出来的油蒸气进行过滤，从而使其不会直接排放到环境中。
这些过滤媒介通常采用特殊的材料制成，具有一定的吸附和过滤功能。
4. 出气口经过过滤媒介的处理，已经分离出来的油蒸气将通过出气口排出。
在一些设计较为先进的发动机油气分离器中，还会设置相应的控制阀门或传感器，以保证排放的油蒸气达到环保标准。
通过上述工作原理，发动机油气分离器可以有效地完成气体和油蒸气的分离工作，保证发动机的正常运行和延长发动机的使用寿命。
它也有助于减少对环境的污染，是现代发动机排放控制系统中不可或缺的重要部件。
发动机油气分离器的工作原理具有很大的工程应用价值。
油气分离器
二分离器的结构
1分离部分 1）初次分离部分：由入口、油槽、防冲板组
成； 2）主要分离部分：由主体容器组成，有一定
的直径和长度，以满足气、液重力沉降的要 求； 3）油雾捕集器：由伞状隔板、金属丝网和叶 片油雾捕集器组成；利用碰撞分离10~30um 以上的油滴。
2压力控制部分 分离器出气管线上安装压力控制阀。 3液面控制部分 1）计量分离器：由浮漂连杆机构和出油阀组
来确定，通常为直径的一半。
七油气分离器的安装
1单排布置的立式油气分离器，平面投影中心必须在同一直 线上，间距为1.0~1.5m之间；卧式分离器端头应取齐，间距 一般为1.5m；
2双排布置的分离器，其操作面应在两排的中间，两排突出 部分的净距不小于1.5m；
3分离器并联时，应采用对称式配管方式，进口汇油管线安 装开口大小和间距均应相等，能使油气进料量均匀分配；
四油、气、水三相分离器
1油、水、气三相分离器的结构
Байду номын сангаас2油、气、水三相分离器的工作原理
油、气、水混合物先进入口分离器，液体流向
分离器端头，流至集液部分，气体上升至分离器的
上部，液体经过稳流装置进入沉降部分，气体经过
平行梳流板和出口捕雾器后进入气管线，由集散系
统的调节阀控制分离器压力。原油经油水沉降分离
油气分离器
一 油气分离器的分类
1 按外形分 1) 立式分离器：容易控制液面，清理泥沙， 处理量较小； 2)卧式分离器：处理量大，液面难控制，不 容易清理泥沙、杂物； 3)球形分离器：承压高，不易制造，液面控 制要求高，分离和缓冲空间受限。
2 按压力分 1)真空分离器：压力≤0.1MPa 2)低压分离器：压力0.1~1.5MPa 3)中压分离器：压力1.5~6.0MPa 4)高压分离器：压力6.0MPa 3按用途分 1）生产分离器 2）计量分离器 3）三相分离器
空压机油气分离器原理
空压机油气分离器原理空压机油气分离器是一种用于分离压缩空气中的油和水的设备。
它的工作原理是通过特殊的结构和工作过程来实现的。
我们来了解一下空压机油气分离器的结构。
一般来说，它由进气管、分离管、排水管和排气管组成。
进气管将含有油和水的压缩空气引入分离管，分离管内部有多个分离器元件，这些元件通过特殊的结构来增加分离效果。
油和水会在分离器元件的作用下被分离出来，而较为干净的空气则通过排气管排出。
接下来，我们来了解一下空压机油气分离器的工作过程。
当压缩空气进入分离管后，由于进气管内部存在多个弯曲和扩散装置，使得空气的速度减小，从而增加了与油和水的接触时间。
在分离器元件的作用下，油和水开始沉积在分离管内壁上，并逐渐形成液体。
而较为干净的空气则通过分离管的顶部进入排气管，最终被排出。
空压机油气分离器的工作原理主要基于油和水与空气的密度差异。
由于油和水的密度大于空气，它们在流动过程中会受到重力的作用而沉积下来。
而较为干净的空气由于密度较小，会向上浮动并最终被排出。
此外，分离器元件的特殊结构也起到了关键的作用。
这些结构可以增加沉积面积和时间，从而提高分离效果。
空压机油气分离器的应用领域非常广泛。
在各种工业领域中，压缩空气是一种重要的能源来源。
然而，压缩空气中往往含有大量的油和水，如果直接使用会对设备和产品质量造成很大的影响。
因此，空压机油气分离器的使用可以有效地去除压缩空气中的油和水，保证设备的正常运行和产品的质量。
总结起来，空压机油气分离器是一种通过特殊的结构和工作过程来分离压缩空气中的油和水的设备。
它的工作原理是基于油和水与空气的密度差异，并通过分离器元件的作用来增加分离效果。
空压机油气分离器在工业领域中具有重要的应用价值，可以提高设备的运行效率和产品的质量。
采油工程——油气分离器的结构工作原理
第七章矿场油气集输第三节油气分离器的结构工作原理一、油气分离器的类型和工作要求1、分离器的类型1）重力分离型：常用的为卧式和立式重力分离器；2) 碰撞聚结型：丝网聚结、波纹板聚结分离器；3) 旋流分离型：反向流、轴向流旋流分离器、紧凑型气液分离器；4) 旋转膨胀型：2、对分离器工作质量的要求1）气液界面大、滞留时间长；油气混合物接近相平衡状态。
2）具有良好的机械分离效果，气中少带液，液中少带气。
二、计量分离器1、结构：如图所示1）水包：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。
2）分离筒：储存油气混合物并使其分离的密闭圆筒。
3）量油玻璃管：通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。
4）加水漏斗与闸门：给分离器的水包加水用。
5）出气管：进入分离器的油气混合物进行计量时天然气的外出通道。
6）安全阀：保护分离器，防止压力过高破坏分离器。
7）分离伞：在分离筒的上部，由两层伞状盖子组成。
使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。
8）进油管：油气混合物的进口9）散油帽：油气混合物进入分离器后喷洒在散油帽上使油气分开，还可稳定液面。
10）分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。
11）排油管：是分离器中的油排出通道，其焊在分离器隔板中心处，并与分离器隔板以上相通。
12）支架：用来支撑分离器。
2、工作原理油气混合物经进油管线进入分离器后，喷洒在挡油帽上(散油帽)，扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。
同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。
英格索兰油气分离器工作原理 结构作用 图片
英格索兰油气分离器工作原理结构作用图片一、英格索兰油气分离器的结构工作原理1、油气分离器的结构1）水包：分离器隔板下面的容积内装有水，其侧下部焊有小水包，小水包中间焊有小隔板，小水包中的水与分离器隔板以下的大水包及玻璃管相连通。
2）分离筒：储存油气混合物并使其分离的密闭圆筒。
3）量油玻璃管：通过闸门及管线，其上端与分离器顶部相通下部与小水包连通，玻璃管与分离筒构成一个连通器供量油用。
4）加水漏斗与闸门：给分离器的水包加水用。
5）出气管：进入分离器的油气混合物进行计量时天然气的外出通道。
6）安全阀：保护分离器，防止压力过高破坏分离器。
7）分离伞：在分离筒的上部，由两层伞状盖子组成。
使上升的气体改变流动方向，使其中携带的小液滴粘附在上面，起到二次分离的作用。
8）进油管：油气混合物的进口9）散油帽：油气混合物进入分离器后喷洒在散油帽上使油气分开，还可稳定液面。
10）分离器隔板：在分离器下部油水界面处焊的金属圆板直径与分离筒内径相同，但边缘有缺口，使其上下连通，其面上为油下面为水，中间与出油管线连通。
11）排油管：是分离器中的油排出通道，其焊在分离器隔板中心处，并与分离器隔板以上相通。
12）支架：用来支撑分离器。
2、油气分离器工作原理油气混合物经进油管线进入分离器后，喷洒在挡油帽上(散油帽)，扩散后的油靠重力沿管壁下滑到分离器的下部，经排油管排出。
同时，气体因密度小而上升，经分离伞集中向上改变流动方向，将气体中的小油滴粘附在伞壁上，聚集后附壁而下，脱油后的气体经分离器顶部出气管进入管线进行测气。
二、油气分离器工作原理分为：1、重力沉降分离。
原理：依靠气液相对密度不同实现气液分离。
只能除去100μm以上的液滴；若要分离40—50μm的液滴，必须将重力沉降与其他作用原理同时使用。
2、离心分离。
原理：当液体改变流向时，密度大的液体具有较大的惯性，就会与器壁相撞使液体从油气中分离出来。
主要用来分离大量液体和直径大的液滴。
