电气主接线
第六章 电气主接线
三、电气主接线图中的几个概念 电气主接线图： 用规定的设备图形和文字符号，按照各
电气设备实际的连接顺序而绘成的能够全
面表示电气主接线的电路图，
单相图 三相图
一次设备：变压器T，断路器QF，发电机G 隔离开关QS，母线W，电抗器L，
双绕组变压器，三绕组变压器，自耦变压器
电压互感器TV： 将高电压转换成低 电压，供各种设备 和仪表使用。 电流互感器TA： 变换电流 避雷器B： 保护电气设备免遭 雷电冲击波袭击
第六章 电气主接线
第一节 主接线概述
第二节 有汇流母线的接线
第三节 无汇流母线的接线
第四节 发电厂和变电所主接线举例
第五节 限制短路电流的方法
第一节 电气主接线概述
一、电气主接线的概念
构成了电能生产、汇集和分配的电气主回
路。这个电气主回路被称为电气一次系统，又
叫做电气主接线。
电能生产：发电厂，包括发电机，变压器，母线等
四、双母线接线
1 普通双母线接线
图中W1为工作母 线，W2为备用母 线，两组母线通过 母线联络断路器QF （简称母联）连接
在正常运行时
1、相当于单母线的运行方式 正常运行时，只有工作母 线带电，所有电源和出线回 路都连接到工作母线上，若 其发生故障，可在短时间内 将所有电源和负荷均转移到 备用母线上，迅速恢复供电
二、单母线分段接线
（一）断路器及隔离开关的配置 与一般单母线接线相比， 单母分段接线增加QF以及 QS1、QS2。当负荷量较 大且出线回路很多时，还可以 用几台分段断路器将母线分成
多段，如图
（二）特点及适用范围
优点：
提高供电的可靠性。可 利用QF，使仅有一半 线路停电，另一段母线 上的各回路仍可正常运 行。
电气课件主接线图
明备用方式，引自110KV，采用有载调压变压器， 只设一个高压开关在焦电110KV升压站，网控控制。
6KV厂用分支采用两级开关
1.便于装设差动保护，使分支电缆故障快速切 除。
2.负荷或母线故障时，分支过流可以动作，从 而避免高厂变越级跳闸。
3.分支电缆检修时，厂用段可不停电。 4.两个开关互相切断负荷，防止对侧开关开关
故障（油少）而不能灭弧。
6KV电动机和低压变压器的接引原则：
▪ 容的同一用途的A、B两组辅机，应分别接在6KV
厂用A、B段。 ▪ 对于各机组在工艺上属于同一系统中的有两台以上
的辅机，应接在本机同一分段厂用母线上，不得交 叉接在二段母线上。 ▪ 对于每台机仅有单台的辅机，可接在6KV厂用A或B段 上，但应使负荷分配合理。 ▪ 同一类型的全厂公用辅机，应分散接在不同机组的 厂用母线上，以减少各机组厂用电系统故障对公用 系统的影响。
一、电气主接线的基本接线形式
▪ 汇流母线：
▪ 单母线、单母线分段、单母线分段带旁母、 双母线、双母线分段、双母线带旁母、2﹨3接
线、变压器－母线
▪ 无汇流母线：
▪ 单元及扩大单元接线、桥型（内、外）接线、 角型接线
电气主接线图的作用
电气主接线图对电气设备的选择、配电装 置的布置、电能的质量和安全运行等都起决 定性作用。所以电气专业人员必须熟悉掌握 电气主接线图
▪ 可靠性较高。单元接线的最突出的特点就是开关设 备少，操作简单，设备少相对来说也就是减少了设 备的故障率，操作简单也就减少的设备误操作的次 数，所以可靠性相对也就提高了。双母线接线配电 装置复杂，运行中隔离开关作为操作电器，国内目 前尽管采取了很多的措施、规定来避免倒闸操作事 故，可还是容易发生误操作事故。双母线接线方式 隔离开关多，这对实现自动化控制不便。当母线系 统故障时，有可能要切除较多的线路和电源。另外 我公司距春林变电站不远，仅有7公里，线路发生永 久性故障的概率较小，对我公司单元接线方式可靠 性影响不大。
电气主接线
护灵敏度不能满足要求，一般在变压器高压侧装设快分开 关和接地开关。
单元接线 (a)发电机一双绕组变压器单元接线；(b)发 电机一三绕组变压器单元接线； (c)扩大单 元接线；(d)变压器一线路单元接线
课后问答
1.电气主接线基本形式有母线和无母线两大类。（） B.错误
2.单母线接线的优点是接线简单、操作方便、设备少、ቤተ መጻሕፍቲ ባይዱ 于扩建、造价高。（）
电气主接线
引言
电气主接线是发电厂变电所及电网中汇集和分配电能的主 电路，它把发电厂的主要电气 设备，如发电机、变压器、隔离 开关、电抗器等通过母线、电缆等相连接，并配置避雷器、 互 感器等保护测量装置，构成发电厂完整的电力生产系统。发电 厂和变电所的电气主接线图 是将电气一次设备用统一规定的图 形和文字符号，按一定的顺序连接起来，用于表示发电厂 发电、 汇集和分配电能的电路图。
基本形式
电气主接线的基本形式
一、有母线形式
1、单母线接线 单母线接线是最简单的接线方式，如图所示。
这种接线的特点是所有电诚和出线都接在同一母 线上，进出线回路均装设断路器。
单母线接线的优点是接线简单、操作方便、 设备少、便于扩建、造价低。缺点是，在母线和 母线隔离开关故障或检修时，均需使母线停电。 所以单母线接线方式一般用于出线回路较少的小 容量发电厂和变电所中。
四角形接线
电气主接线的基本形式
基本形式
3、单元接线
单元接线是发电机、变压器、输电线路等元件直接单独
相连接的接线方式，没有横向的联系，所以是最简单、可
靠的接线方式。
（1）发电机-变压器组单元接线如图 (a)、 (b)、(c)所示，
这种接线方式往往是电厂接线方式中的一部分或一条回路。
电气主接线汇总
电气主接线汇总电气主接线基本形式及适用范围一、单总线连接1、优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。
2.缺点：灵活性和可靠性差。
当母线或母线隔离开关发生故障或检修时，必须断开与之相连的电源，所有相关的电源设备需要在整个检修期间停止工作。
在出线断路器的维护期间，必须停止该电路的供电。
线路侧短路时，短路电流wb3较大。
适用范围：一般只适用于一台发电机或一台主变压器的以下三种情况：（1）6-10kv配电装置的出线回路数不超过5回。
（2）35-63kv配电装置的出线回路数不超过3回。
（3）110-220kv配电装置的出线回路数不超过2回。
综上：适用于出线回路少、没有重要负荷的发电厂和变电所L1l2l3l4qslqfqsb电源I电源II。
单母线分段接线图5-1无分段1的单母线接线。
优点：L42L3（1）母线用断路器分段后，重要用户可从不同区段引出两条回路，并有两个电源。
QSL（2）当一段母线发生故障时，分段断路器将自动切断故障段，确保正常段母线不间断供电，重要用户不停电。
QF（3）提高电源的可靠性和灵活性2。
缺点：qsbwb（1）当一段母线或母线隔离开关发生故障或维修时，该段母线的II段和I段电路应在维修期间断电。
（2）当出线为双回路时，架空线路经常交叉跨越，这限制了整个QFD总线系统的可靠性。
（3）扩张需要从两个方向进行。
3.适用范围：电源ⅰ电源ⅱa变电站有两台主变：（1）6-10kv配电装置出线回路数为6回及以上时。
图5-2单母线分段接线（2）35-63kv配电装置出线回路数为4-8回时。
（3）110-220kv配电装置出线回路数为3-4回时。
b小容量发电厂的发电机电压配电装置（1）每段母线上所接发电容量为12mw左右（2）每段母线上出线不多于5回三、双总线连接设置有两组母线，其间通过母线联络断路器相连，每回进出线均经一台断路器和两组母线隔离开关分别接至两组母线。
可双母同时工作也可一工作一备用。
电气主接线名词解释
电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。
电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。
电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。
同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。
电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。
电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。
电气主接线的确定

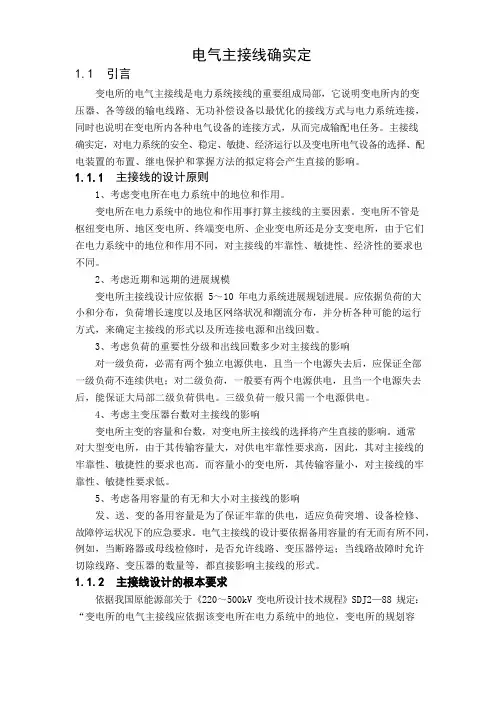

电气主接线确实定1.1引言变电所的电气主接线是电力系统接线的重要组成局部，它说明变电所内的变压器、各等级的输电线路、无功补偿设备以最优化的接线方式与电力系统连接，同时也说明在变电所内各种电气设备的连接方式，从而完成输配电任务。
主接线确实定，对电力系统的安全、稳定、敏捷、经济运行以及变电所电气设备的选择、配电装置的布置、继电保护和掌握方法的拟定将会产生直接的影响。
1.1.1主接线的设计原则1、考虑变电所在电力系统中的地位和作用。
变电所在电力系统中的地位和作用事打算主接线的主要因素。
变电所不管是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于它们在电力系统中的地位和作用不同，对主接线的牢靠性、敏捷性、经济性的要求也不同。
2、考虑近期和远期的进展规模变电所主接线设计应依据 5～10 年电力系统进展规划进展。
应依据负荷的大小和分布，负荷增长速度以及地区网络状况和潮流分布，并分析各种可能的运行方式，来确定主接线的形式以及所连接电源和出线回数。
3、考虑负荷的重要性分级和出线回数多少对主接线的影响对一级负荷，必需有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不连续供电；对二级负荷，一般要有两个电源供电，且当一个电源失去后，能保证大局部二级负荷供电。
三级负荷一般只需一个电源供电。
4、考虑主变压器台数对主接线的影响变电所主变的容量和台数，对变电所主接线的选择将产生直接的影响。
通常对大型变电所，由于其传输容量大，对供电牢靠性要求高，因此，其对主接线的牢靠性、敏捷性的要求也高。
而容量小的变电所，其传输容量小，对主接线的牢靠性、敏捷性要求低。
5、考虑备用容量的有无和大小对主接线的影响发、送、变的备用容量是为了保证牢靠的供电，适应负荷突增、设备检修、故障停运状况下的应急要求。
电气主接线的设计要依据备用容量的有无而有所不同，例如，当断路器或母线检修时，是否允许线路、变压器停运；当线路故障时允许切除线路、变压器的数量等，都直接影响主接线的形式。
电气主接线几种基本类型
1、定义：电气主接线：由高压电器通过连接线，按其功能 定义：电气主接线：由高压电器通过连接线， 要求组成接受和分配电能的电路，成为传输强电流、 要求组成接受和分配电能的电路，成为传输强电流、高电 压的网络，又称为一次接线或电气主系统。 压的网络，又称为一次接线或电气主系统。 电气主接线电路图： 电气主接线电路图：用规定的电气设备图形符号和文字 符号，表示设备的连接关系的单线接线图。 符号，表示设备的连接关系的单线接线图。 作用: 电气主接线是发电厂、变电站电气部分的主体。 2、作用: 电气主接线是发电厂、变电站电气部分的主体。 主接线的拟定与设备的选择、配电装置的布置、 主接线的拟定与设备的选择、配电装置的布置、继电保护 和自动装置的确定、运行可靠性、经济性以及电力系统的 和自动装置的确定、运行可靠性、 稳定性和调度灵活性等密切相关。 稳定性和调度灵活性等密切相关。
运行方式多：单母线，固定连接， 运行方式多：单母线，固定连接，两母线分列 特殊功能：系统同期， 特殊功能：系统同期，个别回路试验或熔冰
经济性： 经济性： 一次投资：增加母线侧刀闸。 一次投资：增加母线侧刀闸。
3、双母线接线 （2）适用范围 10KV配电装置中。 KV配电装置中 出线带电抗器的 6~10KV配电装置中。 35～60KV 出线数超过8 或连接电源较大、 35～60KV 出线数超过8回，或连接电源较大、负荷较大 110～220KV出线数5 KV出线数 110～220KV出线数5回以上 4、双母线分段 接线特点分析（与双母线比） （1）接线特点分析（与双母线比） 双母线再分段， 双母线再分段，三分段或四分段 可靠性
防止误操作引起母线故障， 防止误操作引起母线故障，扩大故障范围
防止误操作的措施： 防止误操作的措施：
电气主接线讲解
电气一次的图形符号
避雷器 （F）
电压互感器 （TV）
接地刀闸 隔离开关 （QE） （QS）
断路器 （QF）
有载调压 变压器 （T）
电流互感器 带电显示 （TA）
电气一次的图形符号
过电压保护器 （TBP）
跌落式 熔断器 （FF）
接触器 （KM)
熔断器 （FU)
手车式 断路器 （QF）
电压表 （PV）
4）可靠性是发展的：新设备、先进技术的使用
5）衡量主接线运行可靠性评判标准是：
①线路、母线【包括母线侧隔离刀闸】等故障或 检修时，停电范围的大小和停电时间的长短，能否保 证对一类、二类负荷的供电。
②断路器QF检修时，停运出线回数的多少和停电 时间的长短，能否保证对重要用户的供电。
③发电厂、变电所全停的可能性。
2、电气主接线的作用：
• 是电气运行人员进行各种操作和事故处理 的重要依据。
• 表明了发电机、变压器、断路器和线路等 电气设备的数量、规格、连接方式及可能 的运行方式。
• 直接关系到电力系统的安全、稳定、灵活 和经济运行。
3、电气主接线图： 就是用国家规定的电气设备图形与文字符
号，详细表示电气主接线组成的电路图。电 气主接线图一般用单线图表示(即用单相接线 表示三相系统)，但对三相接线不完全相同的 局部图面 (如各相中电流互感器的配置)则应画 成三线图。
④大型机组突然停电，对电力系统稳定运行的影 响与后果。
2、具有运行、维护的灵活性和方便性 灵活性：运行方式的灵活性。
方便性：①操作的方便性，简便、安全，不易发生误 操作；②调度的方便性；③扩建的方面性。
3、经济性：与可靠性是一对矛盾 在满足技术要求【可靠、灵活】的前提下，采用 最经济的方案。
电气主接线种类及原理
电气主接线种类及原理电气主接线是指在电气系统中，将各种电气设备连接起来的一种布线方式。
根据不同的电气设备和电路特点，主接线可以分为星形接线、三角形接线、Y-△接线、Y-△变压器接线等多种类型。
本文将就这些主接线种类及其原理进行详细介绍。
一、星形接线星形接线又称为Y型接线，是一种常见的电气主接线方式。
在星形接线中，电源的每一相都与负载的一端相连，而负载的另一端则通过连接器连接在一起，形成一个共同的节点。
这种方式可以使电流分配到各个负载上，实现平衡负载的效果。
星形接线适用于需要稳定供电的场合，如住宅、商业建筑等。
二、三角形接线三角形接线又称为△型接线，是另一种常见的电气主接线方式。
在三角形接线中，负载的每一端都与电源的一相相连，而电源的另一相则通过连接器连接在一起，形成一个共同的节点。
这种方式可以使电流在负载之间形成环路流动，实现相互之间的能量传递。
三角形接线适用于需要高功率输出的场合，如工业机械、发电机等。
三、Y-△接线Y-△接线是将星形接线和三角形接线结合起来的一种特殊接线方式。
在Y-△接线中，负载的一端通过星形接线连接在一起，而负载的另一端通过三角形接线连接在一起。
这种方式既能实现平衡负载，又能实现高功率输出。
Y-△接线适用于既需要稳定供电又需要高功率输出的场合，如大型机械设备、大型发电厂等。
四、Y-△变压器接线Y-△变压器接线是一种特殊的电气主接线方式，适用于将高压电网与低压电网相连的场合。
在Y-△变压器接线中，高压侧采用星形接线，低压侧采用三角形接线。
通过变压器的转化作用，实现高压电能向低压电网的转换。
Y-△变压器接线广泛应用于电力系统中，起到了平衡电能传输和供电稳定的作用。
总结起来，电气主接线种类及其原理有星形接线、三角形接线、Y-△接线和Y-△变压器接线。
不同的接线方式适用于不同的场合，能够满足不同的电气设备和电路的需求。
通过合理选择和应用主接线方式，可以实现电能的平衡分配和稳定供电，保证电气系统的正常运行。
电气主接线的概念
电气主接线的概念
电气主接线是指将电气设备连接到电源的过程，它是电气系
统的基础。
它是电气系统的核心，它的质量直接影响着电气系统
的安全性和可靠性。
电气主接线的质量取决于接线的质量，接线
的质量又取决于接线材料的质量。
电气主接线的设计必须符合国家的电气安全标准，以确保电
气系统的安全性和可靠性。
电气主接线的设计必须考虑到电气设
备的安装位置、电气设备的功率、电气设备的电流、电气设备的
电压等因素。
电气主接线的安装必须符合国家的电气安全标准，以确保电
气系统的安全性和可靠性。
电气主接线的安装必须考虑到电气设
备的安装位置、电气设备的功率、电气设备的电流、电气设备的
电压等因素。
此外，电气主接线的安装还必须考虑到电气设备的绝缘性能、电气设备的接地性能、电气设备的热效应等因素。
电气主接线的
安装必须符合国家的电气安全标准，以确保电气系统的安全性和
可靠性。
电气主接线是电气系统的核心，它的质量直接影响着电气系
统的安全性和可靠性。
因此，在设计、安装电气主接线时，必须
严格按照国家的电气安全标准，以确保电气系统的安全性和可靠性。
电气主接线
XGN2-10箱型固定式开关
HXGN-12环网柜
23
GCK型低压抽屉式开关柜
PGL型低压配电屏
GCS型低压抽屉式开关柜
GGD型低压配电屏 24
多米诺组合式低压开关柜
25
全封闭组合电器（GIS）
26
缺点：某一回路断路器检修时，该回路要长时间停电。
3
分段的数目，取决于电源数量和容量。段数分得越多，故
障时停电范围越小，但使用断路器的数量亦越多，且配电装置 和运行也越复杂，通常以2～3段为宜。 该接线适用于：中、小容量发电厂和变电站的6～10kV接线 中。但是，由于这种接线对重要负荷必须采用两条出线供电，
图5-52 双母线接线
6
双母线接线的优点： 轮换检修母线而不致中断供电； 检修任一回路的母线隔离开关时仅使该回路停电； 工作母线发生故障时，经倒闸操作这一段停电时间后可 迅速恢复供电； 检修任一回路断路器时，可用母联断路器来代替，不致 于使该回路的供电长期中断。 双母线接线的缺点： 在倒闸操作中隔离开关作为操作电器使用，易误操作； 工作母线发生故障时会引起整个配电装置短时停电；
9
6. 双母带旁母 双母线带旁路母线的接线，可以设专用旁路断路器，也可以用 旁路断路器兼作母联断路器，或用母联断路器兼作旁路断路器。
10
7. 一台半断路器接线（二分之三接线）
（1）通常在330kV～500kV配电装置中，当进出线为6回及以上，配电装置在系统
中具有重要地位，则宜采用一台半断路器接线。 （2）如图4-10所示。每两个元件(出线、电源)用3台断路器构成一串接至两组母线， 称为一台半断路器接线，又称3／2接线。 （3）在一串中，两个元件(进线、出线)各自经1台断路器接至不同母线，两回路之
电气主接线
电气主接线母线又称汇流排,是汇集电能及分配电能的重要设备。
1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将他们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又称电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型 电气主接线的主体是电源（进线）回路和线路（出线）回路。
分为有汇流母线和无汇流母线两大类。
以下着重介绍有汇流母线的接线方式。
电气主接线的基本类型如下：⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎪⎩⎪⎨⎧角形接线外桥接线内桥接线桥形接线单元接线无汇流母线断路器接线2/3双母带旁路双母线母线简单双母线双母线单母带旁路单母分段简单单母线单母线有汇流母线 3、电气主接线的基本形式（1）单母接线如图为单母接线，各电源和出线都接在一条共同的母线W 上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线，以保证检修人员的安全。
QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：接线简单清晰，设备少、投资低，操作方便。
缺点：可靠性不高，不够灵活。
具体表现为：a、任一线路断路器检修时，该回路必须停电；b、母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围：6~10KV出线数≤5回；35KV出线数≤3回；110KV出线数≤2回。
（2）、单母分段于单母接线相比，单母分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
QF闭合，母线并列运行：相当于不分段的单母接线。
电气主接线
一、单母接线
操作顺序
1、断路器与隔离开关之间的操作顺序: 隔离开关“先合后断” 2、母线隔离开关与线路隔离开关之间的操作顺 序: 母线隔离开关“先合后断”
单母接线的优点
接线简单、清晰、设备少、操作方便、投资
少、便于扩建，但可靠性较差。
单母接线的主要缺点
（1）在母线和母线隔离开关检修或发生短路 故障时，各支路都必须停止工作； （2）引出线的断路器检修时，该支路要停止 供电。 因此，单母线接线不能满足对不允许停电重 要用户的供电要求，只适用于小容量的装置 中。
供电线路）同时停电，应将同名回路接到不同串上， 通常是电源与引出线接到同一串上。
一般采用“交替布置”原则，即重要的同名支路交替 接入不同侧母线； 一台半断路器接线的二次线和继电保护比较复杂，投 资较大； 接线至少应有三个“串”（每串为三台断路器）才能 形成多环形接线，使其优点更突出，只有两个“串” 时，则属于多角形接线。
例2
A变电站正常情况由AB线供电，WL1线路202热备用，对侧停用 重合闸，该站设备自投装置。现要求AB线路停电检修201-D3， 应如何操作？
AB线
－D3
－D3
－3 211
－1
－3 －3 201 －1 #1 #2 －1 203 －2 202
－1
B变电站
A变电站
例二
系统接线图
步骤：1 1.A变电站停用备自投装置； 2.A变电站合上WL1线路202断路器，拉开AB线路201断路 器解环； 3.投入WL1线路对侧重合闸； 4.B变电站拉开AB线路211断路器； 5.B变电站拉开AB线路211－3、211-1； 6.A变电站拉开AB线路201－3、201-1； 7.B变电站合上AB线路211－D3； 8.A变电站在AB线路出线侧挂地线一组。
电气主接线几种方式
电气主接线几种方式1线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性2桥形接线：桥形接线采用4个回路3台断路器和6个隔离开关，是接线中断路器数量较少、也是投资较省的一种接线方式。
根据桥形断路器的位置又可分为内桥和外桥两种接线。
由于变压器的可靠性远大于线路，因此中应用较多的为内桥接线。
若为了在检修断路器时不影响和变压器的正常运行，有时在桥形外附设一组隔离开关，这就成了长期开环运行的四边形接线。
3多角形接线：多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。
多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。
正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。
其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。
环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。
四边形的保护接线比较复杂，一、二次回路倒换操作较多。
4单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。
5双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。
与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。
电气主接线的基本形式及优缺点
电气主接线的基本形式及优缺点电气主接线是指用于电力系统中的主要电气设备之间互相连接和分配电能的线路。
它具有多种基本形式，每种形式都有其各自的优缺点。
下面将主要介绍四种常见的电气主接线形式：单线串接、单线双返串接、单线环接和双线环接。
1.单线串接：单线串接是指将电气设备依次连接在一条电缆或导线上的方式。
其主要特点是连接简单，占用空间较小，安装和维护成本较低。
但由于只有一条线路，如果有一段出现故障，整个线路都会中断，造成供电中断的风险较大。
2.单线双返串接：单线双返串接是指将电气设备分别通过两条线路与配电柜相连，形成两条平行的回路。
其优点是具有冗余性，即一条线路出现故障时，可以通过另一条线路正常供电，保证供电的可靠性。
缺点是需要更多的线缆和工程投资。
3.单线环接：单线环接是指将电气设备依次连接在一条闭合环形电缆或导线上的方式。
其主要优点是可以实现电气设备的双向供电，减少线路的长度和电阻，提高供电的稳定性和可靠性。
但对于大规模电气设备的环接，其功率损耗较大，容易产生电能负荷不平衡的问题。
4.双线环接：双线环接是指将电气设备通过两条平行的闭合环形电缆或导线相互连接的方式。
它综合了单线环接和单线双返串接的优点，既具有可靠的冗余性，又具有电能负荷均衡的特点。
双线环接在电气系统的供电可靠性和稳定性方面表现出较好的性能，但需要更多的线缆和更大的投资。
总结来说，电气主接线的基本形式有单线串接、单线双返串接、单线环接和双线环接四种。
不同形式的主接线具有各自的优缺点，根据具体的电气设备和供电要求来选择适合的形式，以提高电气系统的供电可靠性和稳定性。
电气主接线
实际现场还应用“主接线模拟图”。
2/209
一、电气主接线的重要性
电气主接线的重要性： 电气主接线是发电厂和变电所电气部分的主体。它表 明了各种设备的数量及连接情况。 电气主接线决定了可能存在的运行方式，影响着运行 的可靠性和灵活性。
电气主接线决定了电气设备的选择，配电装臵的布臵。
QS4：线路隔离开关
QS3
WB QS1 QF1 G1
16/209
QF1/QF2：电源断路器
QS2 QF2 G2
QF3：出线断路器
WB：母线
QS5：接地开关
(一)、单母线接线形式
1. 单母线：最原始、最简单的接线
WL1 WL2 WL3
优点： 接线简单、清晰，所用电 气设备少，操作方便，投 资小，便于扩建 QS隔离开关不作为操作 电器，仅用作隔离电压
35~63KV配电，出线回路不 超过8回；
110~220KV配电，出线回路 不超过4回。
29/209
(一)、单母线接线形式
3. 单母线（分段）带旁路接线 为了解决在检修断路器期间该回路必须停电的问题， 可采用加装“旁路母线”的方法。即： 增加一条称为“旁路母线”的母线，该母线由“旁 路断路器”供电。其作用是：检修任一出线断路器时， 由旁路断路器代替该出线断路器工作而使该回路不停 电。
6/209
三、电气主接线的设计程序
1、对原始资料分析
工程情况：包括发电厂类型，设计规划容量，单机容量
及台数，最大负荷利用小时数及可能的运行方式；
电力系统情况：包括电力系统近期及远景发展规划，发
电厂或变电站在电力系统中的位臵和作用，本期工程和远 景与电力系统连接方式以及各级电压中性点接地方式等；
电气主接线
以L1线路停电为例，其操作步骤是：断开1QF断 路器，检查1QF确实断开，断开13QS隔离开关， 断开11QS隔离开关。 停电时先断开线路断路器后断开隔离开关，其原 因是断路器有灭弧能力而隔离开关没有灭弧能力， 必须用断路器来切断负荷电流，若直接用隔离开 关来切断电路，则会产生电弧造成短路。停电操 作时隔离开关的操作顺序是先断开负荷侧隔离开 关13QS，后断开母线侧隔离开关11QS。
4
§ 5.1 电气主接线概述 （2）电气主接线表明了发电机、变压器、断路 器和线路等电气设备的数量、规格、连接方式及 可能的运行方式。电气主接线直接关系着全厂电 气设备的选择、配电装置的布置、继电保护和自 动装置的确定，是发电厂、变电站电气部分投资 大小的决定性因素。 （3）电能生产的特点是发电、变电、输电和供、 用电是在同一时刻完成的，所以电气主接线直接 关系着电力系统的安全、稳定、灵活和经济运行， 也直接影响到工农业生产和人民生活。
电气主接线概述
电气主接线 概述
1
Hale Waihona Puke §5.1 电气主接线概述5.1.1 电气主接线的概念及其重要性
发电厂、变电站的电气主接线是指由发电机、变 压器、断路器、隔离开关、电抗器、电容器、互 感器、避雷器等高压电气设备以及将它们连接在 一起的高压电缆和母线等一次设备，按其功能要 求通过连接线连成的用于表示电能的生产、汇集 和分配的电气主回路电路，通常也称之为电气一 次接线或电气主系统、主电路。
2
§5.1 电气主接线概述
用规定的设备图形和文字符号，按照各电气设备 实际的连接顺序绘成的能够全面表示电气主接线 的电路图，称为电气主接线图。主接线图中还标 注出了各主要设备的型号、规格和数量。因为三 相系统是对称的，所以主接线图常用单线来代表 三相接线（必要时某些局部可绘出三相），也称 为单线图。
