接地线——几相几米接地线介绍

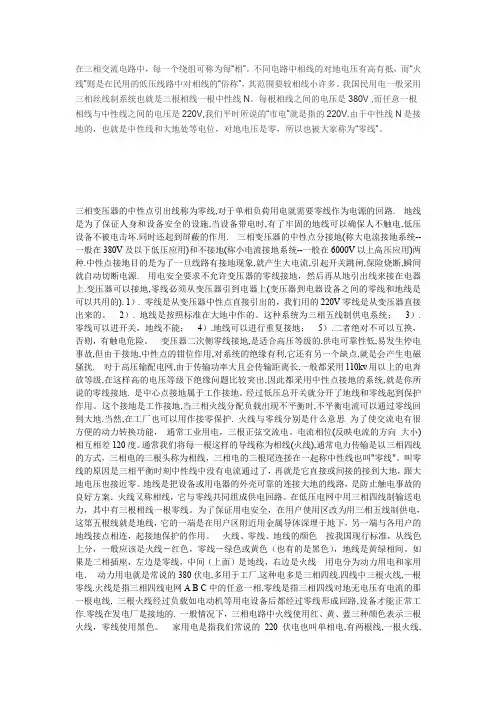

相线(火线)零线(中性线)与接地线(保护线)
在三相交流电路中，每一个绕组可称为每“相”。
不同电路中相线的对地电压有高有抵，而“火线”则是在民用的低压线路中对相线的“俗称”，其范围要较相线小许多。
我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。
每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的，也就是中性线和大地处等电位，对地电压是零，所以也被大家称为“零线”。
三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。
2）. 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。
接地线
接地装置的安装
一、对安装的一般要求
1、接地体宜避开人行道和建筑物出入口附近；与建筑物的距离不应小于1.5m，与独立避雷针的接地体之间的距离不应小于3m。
接地体的上端埋入深度不应小于0.6m，并应埋在冻土层以下的潮湿土壤中。
2、电气设备及构架应该接地部分，都应直接与接地体或它的接地干线相接，不允许把几个接地的部分用接线串联起来，再与接地体连接。
3、不论所需要的接地电阻是多少，接地体都不能少于两根。
其间距离不应小于2.5m。
4、接地线位置应便于检查，并不防碍设备的拆卸和检修。
接地线的颜色标志一般为黑色。
5、接地装置各接地体的连接，要用电焊或气焊，不允许用锡焊，且不得有虚焊；不便焊接时，可用螺钉、铆钉等连接，但必须防止锈蚀。
二、接地体的埋设
垂直接地体通常采用钢管或角钢，其形状及尺寸如图13-8-1。
埋设前应先挖一地沟，然后再将接地体打入地下，上端露出沟底10～20cm，以便于焊接（见图13-8-2）。
水平埋设的接地体，埋深0.5～1.0m，可采用环形，放射式等。
其材料通常采用扁钢和圆钢。
三、接地线的连接
接地线的连接方式见图13-8-3，d 为圆钢接地线外径，a为扁钢接地线宽度，b为扁钢接地线厚度。
其搭接长度亦如图中所示。
接地线用途

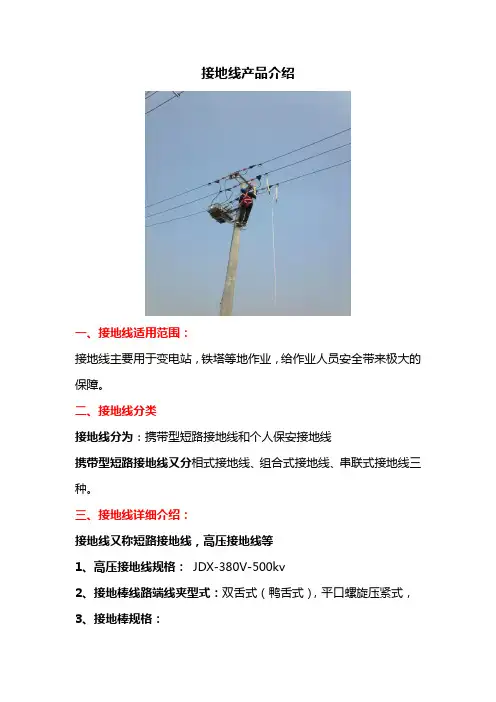

接地线产品介绍一、接地线适用范围：接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。
二、接地线分类接地线分为：携带型短路接地线和个人保安接地线携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。
三、接地线详细介绍：接地线又称短路接地线，高压接地线等1、高压接地线规格： JDX-380V-500kv2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，3、接地棒规格：0.5m-2m不等，操作杆长度和外径可根据用户需求定制。
4、接地软铜线规格：25 mm²，35 mm²，50 mm²，70 mm²，90 mm²，95 mm²，120 mm ²，130 mm²，150mm²；(长度和线径可根据用户需求定制)。
5、适用电压及环境：10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。
四、接地线用途：该型号用于检修380v-500KV以下输电线路和变电线路的临时检修接地用。
金能电力TEL:153--505--77020刘亚五、接地线特点：接地线为临时性接地装置，与固定型接地线相比，使用更方便、接地点更灵活、安全可靠性更高。
在电气设备和电力线路停电检修﹑检查时, 能防止突然来电﹑感应电荷和剩余电荷的袭击，确保设备上作业人员的生命安全。
六、接地线结构特点：1. JDX系列高压接地线由线路端线夹、线鼻(接线端子/接线鼻)、汇流夹(汇流管)、接地操作杆、短路电缆、接地电缆、接地端线夹或临时接地极等组成。
2. JDX系列高压接地线线路端线夹和接地端线夹采用优质铝合金压铸，或可根据实际情况选配铜质线路端线夹和接地端线夹,与其配套的紧固件均经金属镀镍处理。
3. JDX系列高压接地线接地操作杆采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
接地线技术要求
个人保安(临时防护)地线技术要求:1、携带型短路接地线,每组铜导线长度15米。
2、接地座选择可Ⅰ型。
3、每组接地线导线为纯铜材料,导线截面为16平方。
4、铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
380V接地线技术要求:种类一:一字型,操作杆另外配,1*3+3米 16平方线,带线夹(口径0-40mm)和接地端(带旋转把手)。
带出厂日期、型号、电压等级的铭牌。
种类二:携带型,每组铜导线长度10米,导线端线夹4个,接地端地夹1个;三相分开部分长1.5米,接地座选择可Ⅰ型(即螺栓固定式);每组接地线导线为纯铜材料,导线截面为16平方;铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
20KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
66KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
柜内型10KV接地线技术要求:3+1.5*3米,电容器放电地线单相3米,均带接地操作棒。
母排型10KV接地线技术要求:带接地头,3+3*3米,每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
用于开关柜, 3*3+3米,带接线夹和接地头(线夹口径12cm)。
架空线专用10KV接地线技术要求:每组铜导线长度15米,接地座选择Ⅰ型;每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
环网柜专用10KV接地线技术要求:单管活头平口直插式2*3+4米,带线夹(口径100mm)和接地端(带旋转把手),每组地线配置一根操作杆;每组接地线导线为纯铜材料,导线截面为35平方。
高压接地线简介
2．圆口螺旋接地棒 4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。 （户内线路，变电线路） 4．手握式接地棒（户内母排，变电母排）
8、严禁使用其它金属线代替接地线。 接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。 2．圆口螺旋接地棒（户内线路，变电线路）
接地线简介
什么是接地线
接地线就是直接连接地球的线，也可以称为安全回 路线，危险时它就把高压直接转嫁给地球，算是一 根生命线。
在电力系统中接地线： 是为了在已停电的设备和线 路上意外地出现电压时保证工作人员的重要工具。 按部颁规定，接地线必须是 25mm 2 以上裸铜软线 制成。
一、接地线的分类
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地 质量。
5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜 线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索 传递，注意接地线的清洁工作。
6、新工作人员必须经过对接地线使用的培训、学习，考核 合格后，方能单独从事接地线操作或使用工作。
8注意事项
1、工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松 动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯 性违章行为，在悬挂时接地线道体不能和身体接触。
3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可 能，深受其害的例子不少。
（4）接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹。
配电系统的接地部分
（1）相线（L）。输送电能的导体，正常情况下不接地。
地线是什么？地线如何接线？不接地可以吗？
地线是什么？地线如何接线？不接地可以吗？地线是什么？用来将电流引入大地的导线;电气设备漏电或电压过高时,电流通过地线进入大地。
地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。
地线的符号是E(Earth);可分为供电地线、电路地线两种。
按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。
零线—淡蓝色，地线是黄绿相间，如果是三相插座，左边是零线，中间(上面)是地线，右边是火线。
（1）供电地线：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地，在电路中起安全保护作用。
在漏电的情况下，用电者和地线形成了一个并联电路。
有了地线，由于地线的电阻比较小，电流会迅速流入大地，使用电者避免触电。
致人伤残。
在实际中通常是一根黄绿相间的导线。
请点击此处输入图片描述地线在家庭用电中是十分重要的，但有些地区的供电网中没有地线，可以用如下方法补救。
在屋外找一个地方，拿一条50-70mm宽，1-2米长的角铁打入地下，然后把地线连接到该角铁上，连接时最好用螺栓固定，连接电线尽可能粗一点，6-10平方毫米，要再减低接地电阻可以在角铁周围再灌注一点盐水请点击此处输入图片描述（2）电路地线：在电路设计时，主要是防止干扰与提高无线电波的辐射效率。
地线被广泛作为电位的参考点，为整个电路提供一个基准电位。
此时，地线未必与真正的大地相连，而往往与输入电源线的一根相连（通常是零线），其电位也与大地电位无关。
整个电路在设计时，以地线上电压为0V，以统一整个电路电位。
请点击此处输入图片描述一是保护接地，二是工作接地。
保护接地肯定就是保护设备和人员安全的接地措施撒象防雷接地，为了防止雷击造成设备和人员损伤，我们需把雷电导入大地，防雷接地主要考虑安全，要求就近接地，对泄流通道有一定要求，对接地体周边的跨步电压、接触电势有要求，当然要求一定的接地电阻。
接地线使用说明
四、接地线分类
〔1〕接地线按照使用环境可以分为： 室内母排型专用接地线〔JDX-NL〕和室外线路型专用接
地线〔JDX-WS〕。 〔2〕接地线按照电压等级可分为： 10KV专用接地线，35KV专用接地线 ，110KV专用接地线
，220KV专用接地线 ，500KV专用接地线 〔3〕刘亚Tel：
五、接地线技术参数：
〔1〕10KV接地线绝缘杆局部长度：700 mm ，握手局部 长度：300 mm ，金属接头局部长度：50 mm ，节数：1 ， 杆径：30mm ，总长〔不包括线夹〕：1050 mm。 〔2〕35KV接地线 标称截面：25mm2 ，平均直径 〔mm〕：，计算截面25〔mm2〕，金属接头局部长度： 50 mm ，节数：1 ，杆径：30mm 〔3〕110KV接地线 标称截面：35mm2 ，平均直径 〔mm〕：0.2mm ，计算截面：35〔mm2〕，绝缘杆局 部长度：1360 mm ，握手局部长度：700 mm ，金属接 头局部长度：140 mm ，节数：2 ，杆径：30mm ，总长 〔不包括线夹〕：2200 mm。
六、接地线特点：
〔1〕导线端线卡采用铝合金压铸，强度高、导电性能 好。〔2〕螺旋压紧式源自卡采用内外正反螺纹构造，便于快 速压紧
〔3〕线卡适用范围大，并且接触面大，能满足功能要 求
〔4〕接线鼻和汇流夹与铜镀软线采用新工艺连接，防 止铜线断裂
七、接地线的使用说明
〔1〕挂专用接地线时：先连结接地夹，后接接电夹； 撤除专用接地线时，必须按程序先拆接电夹，后拆接地 夹。 〔2〕安装：将接地软铜线分相上双眼铜鼻子固定在接 地棒上的接电夹〔接电夹有固定式和活动式〕相应位置 上，将专用接地线合相上的单眼铜鼻子固定在接地夹或 地针上，构成一套完整的专用接地线。 〔3〕核实接地棒的电压等级与操作设备的电压等级是 否一致。 〔4〕接地软铜线有分相式和组合式，接地棒有平口式 和双簧钩式线夹。
接地线分类及使用范围
接地线分类及使用范围参考1 接地线的分类及使用范围1.1 组合式接地线。
由于电压等级不同，线夹数量、接地线长短也不同。
由线路端线夹、接地操作杆、短路电缆、接地电缆和接地端线夹组成一套“接地线”，如图1所示。
图1 携带型短路接地线（组合式）1.2 分相式接地线。
每套三组，每组由线路端线夹、接地电缆和接地端线夹连成一体，如图2所示。
图2 分相式接地线1.3 个人保安接地线是用于防止感应电压危害的个人用接地装置，如图3所示，可分为高压用个人保安接地线和低压用个人保安接地线，又可分为单相式和多相式。
图3 个人保安接地线2 线夹的分类及使用范围线夹的分类及使用范围见表1。
表1 线夹的分类及使用范围类别线夹型式技术特点使用范围图片线夹固定方式分类弹簧压紧式通过线夹内镶弹簧的压力与导线压紧适用于各种高压导线或方型母线螺旋压紧式通过线夹内带可调行程的螺栓与导线压紧适用于各种高压导线或方型母线舌型压紧式通过采用挂钩方式，凭绝缘杆自身重量下压导线，加以两边舌面夹紧固定适用于各种高压导线钳型压紧式夹口为钳型，依靠弹簧压紧适用于个人保安线线夹制作方式分类平口式通过上下两片方形铝质合金块压紧，将导线包围适用于方形母线颚口式通过颚口内弧形铝质合金片相互压紧，将导线包围适用于各种输电线路导线钳口式夹口为钳型适用于个人保安线互叉式夹口为钳型互叉式适用于个人保安线。
接地线基础知识详解
接地线基础知识详解一、地线的概念地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。
地线的符号是E(Earth);可分为供电地线、电路地线两种。
按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。
零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。
简单的说：接地线是电气保护中的一种方式。
它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。
例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电，严重时会发生触电事故。
为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。
另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。
使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。
在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按规定,接地线必须是25mm2以上裸铜软线制成。
在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。
通俗点说：接地可以防止用电设备表面的静电或漏电对人造成电击伤害，大功率电器尤其需要注意。
二、地线的作用接地线的作用是为了避免家用发生漏电时对人体的伤害而接的；把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。
如果不接地，一旦设备发生漏电现象，人碰到带电体，就有可能发生触电事故。
家用电接地线是保护人身安全的，防止家用电器漏电后人身触电。
不能防雷。
地线有两种接地，分别是系统接地和保护接地。
系统接地的任务是建立零电位参考点；保护接地的任务是保护人身安全。
家庭接地线规格标准 -回复
家庭接地线规格标准-回复家庭接地线是家庭电气系统中至关重要的组成部分。
它起到连接电气设备和地面的作用，以确保人身安全和电气设备正常运行。
在本文中，我们将详细介绍家庭接地线规格标准，一步一步回答您的问题。
第一步：家庭接地线的定义和作用家庭接地线通常由导体材料制成，如铜或铝。
它通过接地排除电气系统中的任何过电压，以保护人们免受电击。
此外，接地线还可作为电气设备正常运行的参考点，以确保它们的性能和耐久性。
第二步：家庭接地线的类型家庭接地线的类型根据用途和安装位置的不同而有所区别。
以下是一些常见的家庭接地线类型：1. 室内接地线：这种类型的接地线安装在住宅的内部。
它们通常由裸露的铜线或包裹在绝缘材料中的线组成。
2. 室外接地线：室外接地线通常被埋在地下，以保护电气系统免受外部环境的干扰。
它们通常由具有耐候性和防腐性的材料制成，如镀锌钢或铜。
3. 主接地线：主接地线用于连接整个家庭电气系统到地面。
它通常由大直径的铜线制成，以确保足够的导电能力。
第三步：家庭接地线的规格标准家庭接地线的规格标准由各个国家或地区的电气安全机构制定并推广。
以下是一些常见的家庭接地线规格标准：1. 电气导通能力：家庭接地线的导通能力应足够高，以确保电流的有效导入地面。
铜是常用的导体材料，因为它具有良好的电导率和抗腐蚀性能。
2. 外部保护：家庭接地线需要具有良好的外部保护，以防止物理损坏和环境腐蚀。
这可以通过使用绝缘材料或耐候性材料来实现。
3. 安全标准：家庭接地线需要符合相关的电气安全标准，以确保人身安全和设备完好。
这些标准通常包括对接地线的最低截面积、正确安装和检测要求等。
4. 接地电阻：家庭接地线的电阻对于地面和电气设备之间的导通非常重要。
一般来说，接地线的电阻应低于一定的阈值，以确保电流正常流入地面。
第四步：家庭接地线的安装和维护正确的安装和维护对于家庭接地线的正常运行至关重要。
以下是一些建议：1. 安装位置：家庭接地线应安装在充分通风和干燥的位置，远离易受损、易腐蚀或易受潮的区域。
接地线标准介绍
接地线标准介绍
接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
下面小编给大家介绍一下接地线标准。
地线不得接在电源零线上，不得与防雷地线共用使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。
接地主干线截面积应不小于100mm2，支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，
接地线颜色以黄绿色线为宜，
接地主干线的连接方式应采用钎焊。
接地线连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器如锷鱼夹、插头座等。
接地线宜避开人行道和建筑物出入口，与建筑物距离不应小于 1.5m，与独立避雷针的接地体之间的距离不应小于3m.接地线的上端埋入深度不应小于0.6m，并应埋在冻土层以下的潮湿土壤中
设备应该接地部分都应直接与节点干线连接。
接地线不能少于2根，其间距不应小于2.5m。
接地线应装在便于检查并不妨碍设备拆卸的地方。
以上是接地线标准介绍。
地线

地铁架空雷电防护作用研究
地铁架空雷电防护作用研究
文献 采用电气几何模型法，研究得出架空地线安装位置与雷击闪络次数、避雷器放电电流的关系，提出了 架空地线防雷接地解决措施，最后提出工程应用建议。并得出了以下结论：
（1）地铁架空地线可降低接触网雷击闪络次数，且导线高度越高时效果越明显，地铁工程中利用架空地线 进行雷电防护是有益的；
（2）架空地线安装在导线上方和安装在支柱顶部时接触网总闪络次数差别不大，工程中推荐采用安装在支 柱顶部方案；
（3）架空地线对保护绝缘子用带串联间隙金属氧化物避雷器的动作冲击电流具有分流作用，架空地线安装 在 支 柱 顶 部 高 度 以 绕 击 的 次 数 低 于 0 . 1 次 / 1 0 0 k m ·a （ 以 4 0 个 雷 暴 日 计 ） 为 指 标 进 行 校 验 取 值 ， 推 荐 安 装 位 置 为 高 出导线1m。
与零线的区别和特点
地线与零线在 TN-S供电系统中，一般情况下居民用电负载是不相同的，即三相负载不平衡，三相变压器一 般 采 用 Y- Y N 0 接 线 ， 变 压 器 的 三 相 绕 组 的 中 性 点 接 在 一 起 ， 并 且 接 地 ( 如 图 《 地 线 与 零 线 》 所 示 ) ， 这 条 线 引 出 来 就是零线(N)，零线的干线部分也叫中线，中线保证了三相不平衡负载每一相的电压相等，都等于220V，故中线 上，不许安装保险丝或开关。这三相四线(U、V、W、N)从配电房来到民用建筑，每一幢建筑物正常的情况下都 要有符合国家技术标准的接地装置，从接地装置拉出来的线就是地线(PE)。一般在建筑物的一楼，地线和从配电 房过来的零线，合二为一地连接在一起，然后又一分为二变为零线和地线提供给大楼的每一个单元，这样做的目 的是让中线(零线的干线部分)重复接地，提高系统的接零保护水平，减轻故障时的触电危险。按国家标准要求零 线用蓝色的外皮而地线是用黄绿双色线的外皮。
接地线分类及使用范围
接地线分类及使用范围接地线是指将设备或系统与地面电势相连的导线，其作用是保障人身安全及设备的正常运行。
接地线的分类及使用范围如下：1.保护接地线保护接地线用于保护系统和设备的安全运行，包括以下几个方面：-电力系统的保护接地线：用于传导电力系统中的故障电流，保护人员和设备的安全。
如高压设备的接地线、变压器设备的接地线等。
-电子设备的保护接地线：用于保护电子设备免受静电和电磁干扰的影响。
如计算机、通信设备的接地线等。
-建筑物的保护接地线：用于保护建筑物免遭雷击和静电放电的损害，确保建筑物和人员的安全。
如建筑物的接地线、大楼雷击接地线等。
-其他系统设备的保护接地线：如机械设备、化工设备等的接地线。
2.功效接地线功效接地线主要用于工业生产中的特定设备及系统，以提供安全可靠的电气接地，其主要使用范围包括：-工业生产设备的功效接地线：如变频器、电焊机、UPS电源、电机驱动器等设备的接地线。
-工业自动化系统的功效接地线：如PLC控制系统、仪表控制系统、自动生产线等的接地线。
3.防雷接地线防雷接地线主要用于抗雷击和防静电干扰，其使用范围包括：-室外设备的防雷接地线：如无线电天线、通信塔等设备的接地线。
-室内设备的防雷接地线：如计算机、通信设备、电视机等设备的接地线。
4.系统接地线系统接地线是指将系统中各个部分相互连接并与地面电势相连的导线-电力系统的系统接地线：用于将电力系统中的各个部分相互连接，并与地面电势相连，以确保系统的正常运行和人员的安全。
-电子设备系统的系统接地线：用于将电子设备系统中的各个器件相互连接，并与地面电势相连，以保证系统的稳定性和可靠性。
-控制系统的系统接地线：用于将控制系统中的各个元件相互连接，并与地面电势相连，以确保控制系统的准确性和可靠性。
综上所述，接地线的分类及使用范围十分广泛，涉及到电力系统、电子设备、建筑物、工业设备等各个领域，其主要目的是保障人身安全和设备的正常运行。
在实际应用中，根据具体情况选择合适的接地线类型和安装方式，以确保接地线的有效性和可靠性。
电气接地的规范要求及接地的各项参数，收藏！
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
接地线——几相几米接地线介绍
接地线
〉 （3）圆口螺旋压紧式接地线JDX-WL-10KV高压接地线 〉 接电夹规格：接电夹开口口距35mm，最大开口口距65mm 〉 操作杆规格：1m*3根，外径Ф30mm，操作杆长度和外径
可根据顾客需求定制。 〉 软铜线规格： 横截面：25mm2，3*1.5m+12m合相式。长
接地线
高压接电线规格尺寸
接地线
〉 使用阐明： 〉 （1）挂接地线时：先连结接地夹，后接接电夹；拆除接
地线时，必须按程序先拆接电夹，后拆接地夹。 〉 （2）安装：将接地软铜线分相上双眼铜鼻子固定在接地
棒上旳接电夹（接电夹有固定式和活动式）相应位置上， 将接地线合相上旳单眼铜鼻子固定在接地夹或地针上， 构成一套完整旳接地线。 〉 （3）核实接地棒旳电压等级与操作设备旳电压等级是否 一致。 〉 （4）接地软铜线有分相式和组合式，接地棒有平口式和 双簧钩式线夹。
和线径可根据顾客需求定制。 〉 （2）手握式接地线 JDX-NS-10KV高压接地线 〉 接电夹规格：接电夹开口口距35mm，最大开口口距130mm 〉 操作杆规格：0.5m*3根，外径Ф26mm，操作杆长度和外
径可根据顾客需求定制。 〉 软铜线规格：横截面：25mm2，3*1.5m+3.5m合相式。长
接地线
〉 室内母排型接地线和室外线路型接地线。 〉 （1）平口螺旋压紧式接地线 JDX-NL-10KV高压接地线 〉 接电夹型式：铝平口螺旋压紧式接电夹 〉 接电夹规格：接电夹开口口距35mm，最大开口口距130mm 〉 操作杆规格：0.5m*3根，外径Ф30mm，操作杆长度和外
径可根据顾客需求定制。 〉 铜线规格： 横截面：25mm2，3*1.5m+3.5m合相式。长度
接地线—搜狗百科
接地线—搜狗百科
接地方式的组成部分可分为电气设备和配电系统两部分。
1．电气设备的接地部分
（1）接地体：与大地紧密接触并与大地形成电气连接的一个或一组导体。
（2）外露可导电部分：电气设备能触及的可导电部分。
正常时不带电，故障时可能带电，通常为电气设备的金属外壳。
（3）主接地端子板：一个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合。
如成排排列，则称为主接地端子排。
（4）保护线（PE）：将上述外露可导电部分，主接地端子板、接地体以及电源接地点（或人工接地点）任何部分作电气连接的导体。
对于连接多个外露可导电部分的导体称为保护干线。
（5）接地线：将主接地端子板或将外露可导电部分直接接到接地体的保护线。
对于连接多个接地端子板的接地线称为接地干线。
（6）等电位连接：指各外露可导电部分和装置外导电部分的电位实质上相等的电气连接[1]。
2．配电系统的接地部分
（1）相线（L）。
输送电能的导体，正常情况下不接地。
（2）中性线（N）。
与系统中性点相连，并能起输送电能作用的导体。
（3）保护中性线（PEN）。
兼有保护线和中性线作用的导体。
（4）电源接地点。
将电源可以接地的一点（通常是中性点）进行接地[1]。
电力系统接地方式的基础知识
低压配电系统接地
指电力系统一点直接接地，电气设备的外露可导电部分用保护线与该点相连。按照N线和PE线的组合情
况，分为以下三种
TN－S系统。整个系统的N线与PE线是分开的。
TN－C系统。整个系统的N线与PE线合并成PEN线。
TN－C－S系统。系统近电源端的N线与PE线合并成PEN线，然后N线和PE线分开，分开后再也不能合并。
发生漏电时，保护接地允许不断电运行，因此存在触电危险，但由于接地电阻 的作用，人体接触电压大大降低；保护接零要求必须断电，因此触电危险消除， 但必须可靠动作
低压配电系统的几种接地方式
按国际电工委员会(IEC)标准规定，低压 配电接地，接零系统 分有IT、TT、TN三种基本形式：在TN形式中又分有TN—C、 TN—S 和TN—C—S三种派生形式。
(2)保护原理不同。低压系统保护接地的基本原理是限制漏电设备对地电压，使其不超过某一安全范围； 保护接零的主要作用是借接零线路使设备漏电形成单相短路，促使线路上保护装置迅速动作。
(3)适用范围不同。保护接地适用于一般的低压不接地电网及采取其 它安全措施的低压接地电网。保护接零适用于低压接地电网。
(4)线路结构不同。保护接地系统除相线外，只有保护地线。保护接零系统除相线外，必须有零线和接 零保护线；必要时，保护零线要与工作零线分开；其重要装置也应有地线。
保护接地
注意事项：
接地电阻一定符合要求； 接地一定可靠； 保护接地的目的是降低外壳电压，但由于工作性质的要求，并不需要立即
停电（一般允许运行半小时），所以危险一直存在。 从防止人身触电角度考虑，既然保护接地不能完全保证安全，应当配漏电
保护器；但从安全生产角度考虑，不允许漏电就断电，所以是个矛盾，根 据现场实际情况决定漏电时是否断电。如果要求断电则安装跳闸线圈。 产品：选择性漏电保护装置。
接地线规格型号
仅供参考
接地线规格--金能推荐
• 10kv接地线推荐使用： • 国标25平方软铜线+线长3*1+3米（前线三 根，每根1米，尾线3米）+接地棒1米
仅供参考
接地线规格--金能推荐
• 25kv接地线推荐使用： • 国标25平方软铜线+线长3*1+5米（前线三 根，每根1米，尾线5米）+接地棒1米
仅供参考
接地线规格--金能推荐
• 35kv接地线推荐使用： • 国标25平方软铜线+线长3*1.5+7米（前线 三根，每根1.5米，尾线7米）+接地棒1.5 米
仅供参考
接地线规格--金能推荐
• 110kv接地线推荐使用： • 国标35平方软铜线+线长3*3+10米（前线 三根，每根3米，尾线10米）+接地棒2米
仅供参考
接地线规格--金能推荐
• 220kv接地线推荐使用： • 国标50平方软铜线+线长3*4+10米（前线 三根，每根4米，尾线10米）+接地棒3米
仅供参考谢ຫໍສະໝຸດ 观赏接地线规格153接--地8334-线0193
10kv
220kv
25kv
110kv
35kv
接地线的组成
接地线由绝缘操作杆、导线夹、短路线、 接地线、接地瑞子、汇流夹、接地夹组成。 每种电压的规格都是不一样的，但是国家对 接地线的规格并无明确规定，主要还是依据 使用者的环境决定。 接地线规格主要由线（前线、尾线的长度 和粗细）、接地棒组成。
接地线及绝缘杆
接地线及绝缘杆培训就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
绝缘杆是一种专用于电力系统内的绝缘工具组成的统一称呼，可以被用于带电作业，带电检修以及带电维护作业器具1．绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米2．绝缘操作杆按电压等级可分为：10KV，35KV，110KV，220KV，330KV，500KV1.1接地线及绝缘杆分类及技术参数1.1.1 接地线及绝缘杆分类【接地线分类】高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。
携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。
（1）高压接地线按照使用环境可以分为：室内母排型接地线（JDX-NL）和室外线路型接地线（JDX-WS）。
（2）高压接地线按照电压等级可分为：10KV接地线，35高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线。
【技术参数】接地线由三相多股短路导线和公共多股接地线联合构成，多股导线截面不得小于25平方毫米。
220千伏和10千伏系统接地线截面不得小于35平方毫米。
单相个人保护小地线截面为10平方毫米。
接地线220千伏单相接地线截面不小于35平方毫米。
【绝缘杆分类】绝缘操作杆一般采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成型杆2种。
两种绝缘杆各有优势：手工卷制杆的优点是张性大，但是纵向强度相对机制拉挤成型杆小。
它一般有三节，根据需要使用其中的一节、二节、三节，它由三部分组成：工作部分：起完成操作功能的作用，大多由金属材料制成，样式因功能不同而不同，并均安装在绝缘部分的上面；绝缘部分：起绝缘隔离作用，一般由电木、胶木、塑料带、环氧玻璃布管等绝缘材料制成；握手部分：用与绝缘部分相同的材料制成，为操作人员手握部分。
绝缘拉杆/绝缘操作杆按长度可分为：3米，4米，5米，6米，8米，10米绝缘拉杆/绝缘操作杆按电压等级可分为：10KV，35KV，110KV，220KV，330KV，500KV。
