气相色谱使用规范

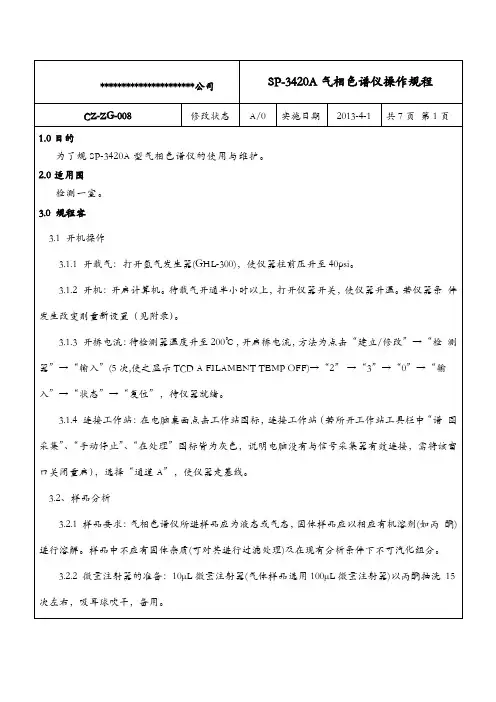

北分SP~3420A气相色谱仪操作规范流程
AUXILIARY TEMP LIMIT XXX（辅助箱极限温度XXX℃），点“3”、“0”、“0”→“输入”；
INITIAL COL HOLD TIME XXX (初始柱箱等待时间MIN) 点“2”→“输入”；
PRGM 1 FINAL COL TEMP XXX (程序1最终柱箱温度℃) 点“1”、“9”、“0”→“输入”；
PRGM 1 COL RATE IN ℃/MIN XXX (程序1 柱箱升温速率℃/MIN) 点“1”、“ 8”→“输入”；
5.2 建立检测器
点击“建立/修改”→“检测器”
DETECTOR TEMP XXX (检测器温度) 点“2”、“0”、“0”→“输入”；
DETECTOR A OR B? XXX (检测器A/B) 点“A”→“输入Байду номын сангаас；
TCD A INITIAL ATTEN XXX (TCD A初始衰减) 点“8”→“输入”；
TCD A POLARITY POSITIVE? XXX (TCD A 是否正极性传播？) 点“NO” →“输入”；
TIME PROGRAM TCD A? XXX (TCD A 是否进行时间编程？) 点“NO” →“输入”；
FID B INITIAL ATTEN XXX (FID B 初始衰减) 点“8” →“输入”；
ADD RELAY SECTION? XXX (是否增加继电器单元？) 点“NO”→“输入”；
METHOD COMPL-END TIME XXX (设置完成运行时间) 点“1”、“4”“.”、“8”、“1”→“输入”。
气相色谱手动打针规范
如上图所示，色谱 设置为原来的状态， 切莫忘记事件和循
环时间
此ppt讲解仅为了解相关知识，具体操作还要实践。
鉴于本人知识有限，难免有纰漏错误，还望各位同事及时指出助 我进步。 邮 箱：备
将色谱停止自动采， 事件设置为0 循环时间设置为0 等待色谱降温至准 备，必须等到色谱 准备灯亮。
二、抽洗进样针
用一支干净滴管吸 取少量样品液体
二、抽洗进样针
二、抽洗进样针
进样针小心在滴管下部 扎个孔小心插入抽取不
超量程的量
二、抽洗进样针
之后将进样针内的样 品射在干净的纸巾上， 顺势划过。 如此反复十余次
二、抽洗进样针
外洗十余次之 后，再在滴管 内内洗十余次， 即不需拔出， 切记不要过猛 损坏进样针。
色谱降温完毕且准备指示灯亮起，进样针抽取要求的 量快速插入进样口内，快速将样品射入，之后按色谱 开始进行分析。
四、分析结束
四、分析结束
如上图所示，将滴 管内的样品液排入 相应的废液桶，滴 管丢弃在专用的垃

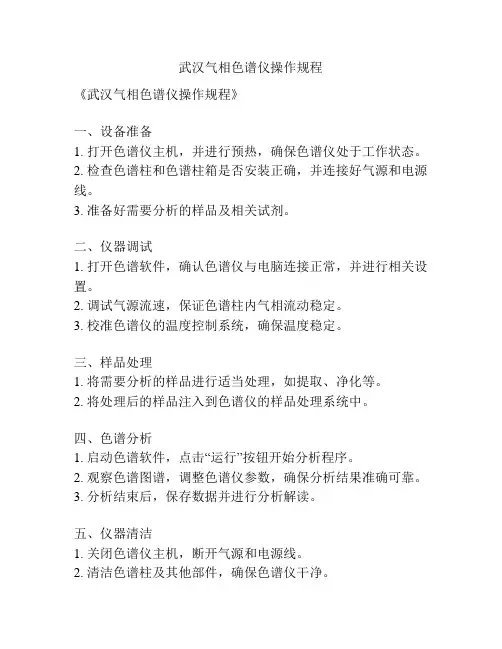

武汉气相色谱仪操作规程
武汉气相色谱仪操作规程
《武汉气相色谱仪操作规程》
一、设备准备
1. 打开色谱仪主机，并进行预热，确保色谱仪处于工作状态。
2. 检查色谱柱和色谱柱箱是否安装正确，并连接好气源和电源线。
3. 准备好需要分析的样品及相关试剂。
二、仪器调试
1. 打开色谱软件，确认色谱仪与电脑连接正常，并进行相关设置。
2. 调试气源流速，保证色谱柱内气相流动稳定。
3. 校准色谱仪的温度控制系统，确保温度稳定。
三、样品处理
1. 将需要分析的样品进行适当处理，如提取、净化等。
2. 将处理后的样品注入到色谱仪的样品处理系统中。
四、色谱分析
1. 启动色谱软件，点击“运行”按钮开始分析程序。
2. 观察色谱图谱，调整色谱仪参数，确保分析结果准确可靠。
3. 分析结束后，保存数据并进行分析解读。
五、仪器清洁
1. 关闭色谱仪主机，断开气源和电源线。
2. 清洁色谱柱及其他部件，确保色谱仪干净。
3. 关闭色谱软件，保存相关数据并退出系统。
六、日常维护
1. 定期校准色谱仪温度控制系统，保证仪器准确性。
2. 检查色谱柱及其他部件的磨损情况，及时更换或维修。
3. 定期清洁色谱仪主机及相关零部件，保证仪器正常运行。
以上即是《武汉气相色谱仪操作规程》，在操作色谱仪时应严格按照规程进行操作，保证分析结果的准确性和可靠性。
杭州气相色谱仪操作规程
杭州气相色谱仪操作规程
《杭州气相色谱仪操作规程》
一、实验目的
通过操作杭州气相色谱仪，掌握色谱原理及技术，进行样品的分析和检测。
二、实验材料
1. 杭州气相色谱仪
2. 色谱柱
3. 样品溶液
4. 气源（氢气、氮气、氦气等）
5. 注射器
6. 色谱软件
三、操作步骤
1. 打开色谱仪电源，同时打开氢气、氮气等气源，待色谱仪预热达到工作温度后可进行下一步操作。
2. 将色谱柱固定在色谱仪中，连接好进样口和检测器，并进行气路连接。
3. 调节色谱仪的运行参数，如流速、温度等，根据样品类型和需要进行调整。
4. 将样品溶液用注射器注入到色谱柱的进样口中，注意不要进样过多，避免柱内液相过多而影响分析结果。
5. 启动色谱软件，设置样品分析的参数和检测模式，开始采集数据。
6. 分析结束后，关闭色谱仪电源和气源。
清洁和维护色谱柱
及其他设备。
四、注意事项
1. 操作时应注意色谱仪设备的安全性，避免发生意外事故。
2. 样品溶液的进样量和处理方法应谨慎，以免影响实验结果。
3. 定期保养和维护色谱仪设备，确保其正常运行。
以上就是《杭州气相色谱仪操作规程》，操作人员应严格按照规程进行操作，确保实验的准确性和安全性。
安捷伦气相色谱操作规程
安捷伦气相色谱操作规程
《安捷伦气相色谱操作规程》
一、概述
安捷伦气相色谱是一种高效分离和分析技术，广泛应用于食品、化工、环保、医药等领域。
为了保证色谱分析结果的准确性和可靠性，操作规程十分重要。
二、设备准备
1. 打开色谱仪电源，确认仪器连接正常。
2. 准备好色谱柱和色谱流动相，并检查其状态是否良好。
3. 清洗色谱仪及相关零部件。
三、样品准备
1. 按照分析要求，准备样品并进行适当的处理。
2. 样品预处理，如溶解、稀释等。
四、色谱条件设定
1. 根据要分析的物质性质和目的，设定合适的温度、流速、进样量等色谱条件。
2. 在启动色谱仪前，检查和确认色谱条件的设定是否准确。
五、进样和分析
1. 根据样品种类和数量，选择适当的进样方式。
2. 开始色谱分析，观察色谱曲线，并记录实验数据。
六、数据处理
1. 根据实验结果，进行数据处理和分析。
2. 每次实验后，及时清洗和保养色谱仪及相关设备。
七、实验记录
1. 对每次实验的操作、结果及注意事项进行详细记录。
2. 对实验中出现的问题和解决办法进行记录。
以上就是《安捷伦气相色谱操作规程》的基本内容，希望能够帮助使用者正确并有效地进行色谱分析实验，提高实验的准确性和可重复性。
气相色谱操作规范流程
安捷伦7890B气相色谱仪-GC-001操作规程1.仪器分析原理气相色谱仪是以气体作为流动相（载气），当样品由微量注射器“注射”进入进样器,在衬管中快速挥发后被载气携带进入填充柱或毛细管色谱柱。
由于样品中各组份在色谱柱中的流动相（气相）和固定相（液相或固相）间分配或吸附系数的差异，在载气的冲洗下，各组份在两相间作反复多次分配，使各组份在柱中得到分离，然后用接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来。
图1 MDI-100产品异构体色谱图2.仪器组成及各部件作用2.1气相色谱仪主要由载气系统、进样系统、分离系统（色谱柱系统）、检测系统、记录系统等五大系统组成。
各系统的作用分别为：载气系统――提供洁净的具有一定流速的载气（流动相）。
进样系统――样品在此气化后进入到色谱柱。
分离系统――分离样品中的各组分。
检测系统――将分离后由色谱柱流出的组分的浓度或质量转变为相应的电信号。
记录系统――将检测到的电信号经处理后记录、并显示。
2.2各部件介绍：图2 Agilent 7890B GC-001 的前视图2.2.1进样口进样口是将样品注射到GC 中的位置。
Agilent 7890B GC 最多可以有两个进样口，标为Front Inlet（前进样口）和Back Inlet（后进样口）。
GC-001前后进样口为分流/ 不分流进样口图3 Agilent 7890B GC-001 的前后进样口2.2.2自动进样器带有样品盘的Agilent 7683B 自动液体进样器将会自动处理液体样品。
Agilent 7890B GC 最多可以有两个自动进样器，标为Front Injector（前进样器）和Back Injector （后进样器）。
2.2.3色谱柱和柱箱GC 色谱柱位于温度控制柱箱的内部。
通常，色谱柱的一端连接进样口，另一端连接检测器。
色谱柱因长度、直径和内涂层而异。
每个色谱柱被设计为可以处理不同化合物。
gc-2060气相色谱仪操作规程
GC-2060气相色谱仪操作规程1．目的规范GC-2060气相色谱仪的使用。
2．范围适用于GC-2060气相色谱仪的使用。
3．职责质检员对本规程的实施负责。
4．规程4.1 系统组成：4.1.1气源部分：包括SPH-200氢气源发生器、SPB-3空气源发生器、氮气钢瓶及减压阀。
4.1.2气相主机：包括氢火焰离子化检测器（FID）。
4.1.3计算机及N2000色谱数据工作站、不间断电源等辅助设备。
4.2 操作前的准备4.2.1 检查气相色谱仪各部件是否正常，各部件是否安装好。
4.2.2 色谱柱的安装：按实验需要，参照说明书进行安装色谱柱。
（新柱老化时，将其进样口一端接入进样器接口，另一端放空在柱箱内，检测器一端封住。
新柱在低于最高使用温度20～30℃以下，通过较高流速载气老化24小时以上。
安装时注意松紧度，安装后打开载气阀，仪器在正常通气情况下用皂液检漏。
）4.2.3检查气路系统密封性能，可用皂液检漏，防止漏气事故发生。
4.3操作步骤4.3.1开启氮气钢瓶阀，通过减压阀调节到0.35～0.40MPa 。
4.3.2接通电源，开启SPB-3空气源发生器与SPH-200氢气源发生器电源，空气调节空气输出压力至约0.25 Mpa。
4.3.3 GC-2060气相色谱仪主机操作4.3.3.1开启主机电源开关，进入正常操作程序。
4.3.3.2 按主机键盘上［温度］键，用［↑］或［↓］键上下移动将光标移至柱温或气化室温度或检测器或程序升温处，用数字键和小数点键填入需要设定的参数，再按［送数］键将填入的数字植入到微机，依次设定所要求设定的柱温、气化室温度、检测器温度、程序升温参数。
（不需程序升温时只需要前3部分操作）4.3.3.3按主机键盘上［加热］键预热升温。
4.3.3.4等柱温箱温度达到设定值后，通过控制GC-2060气相色谱仪主机上氢气Ⅰ旋钮，调节SPH-200氢气发生器的氢气流量至50mL/min左右，用点火枪对准点火处点火。
气相色谱仪操作规程
气相色谱仪操作规程
《气相色谱仪操作规程》
一、前言
为了确保实验数据的准确性和实验人员的安全，使用气相色谱仪进行实验需要严格遵守操作规程。
本规程旨在规范气相色谱仪的操作流程，保障实验人员的安全和实验数据的准确性。
二、实验前准备
1. 确保气相色谱仪处于正常工作状态，检查仪器各部件是否完好无损，是否有漏气现象。
2. 使用符合要求的气相色谱柱和色谱仪检测器，并进行新柱上样。
3. 调节色谱仪的温度、流速和压力参数，使之符合实验要求。
三、样品处理
1. 样品的制备应当符合实验要求，避免因样品制备不当导致实验结果的失真。
2. 取样应当准确，避免污染或混杂其他样品。
3. 样品的注入应当准确、快速，并避免产生气泡。
四、实验操作
1. 打开色谱仪的电源，并进行预热。
2. 在进行样品检测前，进行还原值的设定。
3. 样品检测完成后，关闭气相色谱仪的电源，清理色谱柱和检测器，并拆卸相关部件进行清洁。
五、实验安全
1. 在操作过程中，注意防止柱管泄漏和气相泄漏，避免发生意外。
2. 注意化学品的风险性质，避免发生化学品事故。
3. 操作过程中需佩戴相关防护装备，确保实验人员的安全。
总之，严格遵守《气相色谱仪操作规程》，才能保障实验数据的准确性和实验人员的安全。
希望所有使用气相色谱仪的实验人员能够严格遵守本规程，确保实验结果的准确性。
岛津GC2010气相色谱仪操作规范
操作规范1 安装好色谱柱，更换分流管，开启氮气钢瓶总阀，调节氮气输出压力到0.6 MPa。
打开总电源开关，旋紧空气压缩机放气阀，打开空气压缩机、氢气发生器的电源开关，并接通流路。
2 测定操作2 . 1 开机接通主机电源，打开工作站电源开关，自检完毕后，双击【GC Real Time Analysis】窗口，按【OK】，听到“滴”声后，即联机成功。
2 . 2 参数设置点击【SPL】图标，设进样口温度、进样方式，使用毛细管柱时，需要设定分流和不分流两种方式。
使用填充柱时，用Direct方式。
设定载气流速，选定柱型（CBP 1- W 12-100代表填充柱），选择检测器，并设定检测器条件。
用填充柱时，吹尾气设为“0”，氢气流量为47.0 ml/min，空气流量为400.0 m l/m in不用改变。
选择Col，设定柱温。
若使用溶液直接进样时，点击【Aoc-20 i】图标，设定进样体积、瓶位置，若使用顶空进样时，可省略该步骤。
•保存方法。
点击右侧【Download Parameters】图标将所有参数输送到主机。
点击工具栏【监视】图标。
按【System ON】开启系统，待检测器温度升到100 °C以上，开启检测器，并点火。
按主机【Monit】键观察F ID火焰实心为点火成功。
当出现“Ready”,并基线平稳时，即可进样。
2 .3 样品测定按【Single Run】图标，单针进样，按【Batch Processing】图标，批进样。
进样后从Acquisition—Change Stop Time设定收集时间。
数据收集完毕，进行数据处理。
2 . 4 数据处理回到主屏，双击【GC Postrun Analysis】调出已经收集的色谱图，进行数据处理。
点击【Edit】编辑积分参数，设立定量方法，设定组分表，保存处理方法。
调出报告模式，放人数据，即可打印报告。
2 . 5 关机2 . 5 . 1 样品测定完毕后，关氢气发生器、空气压缩机电源开关。
GC4000A气相色谱仪操作规程
GC4000A气相色谱仪操作规程1、目的规范GC-4000A气相色谱仪的操作，正确使用仪器，保证检验工作顺利进行2、适用范围适用于XX电子分析仪器厂生产的GC-4000A气相色谱仪的使用与维护3、职责3.1科室负责人：负责监督仪器的使用和维护。
3.2保管人员：负责监督仪器规范操作，对仪器进行定期维护、保养。
3.3操作人员：按规程操作仪器，并对仪器进行日常维护，做好使用登记。
4、操作程序4.1火焰光度检测器（FPD）使用操作规程。
4.1.1气相色谱未通电之前，换上相应的滤光片。
4.1.2连接放大器和检测器，用双十点插头电缆线接到放大器上。
4.1.3安装色谱柱（出口不接检测器），开稳压电源预热15min。
4.1.4通载气，接通仪器总电源，设置柱箱、汽化室和检测器使用温度，色谱柱出口接到检测器上，观察升温和控温情况，调节载气、氢气和空气流量。
4.1.5柱温、气化室和检测器温度达到使用温度后，置灵敏度为“低”档，高压开关置于“关”位置。
按FPD点火钮5S左右，检查是否点着火，火点着后，置高压开关于“开”位。
4.1.6开启色谱工作站（顺序：显示器——打印机——主机）。
4.1.7选择适当灵敏度档次，基线平稳后，进样分析。
4.1.8分析工作结束后，关闭色谱工作站。
4.1.9将柱温降至50℃以下，检测器温度降至100℃以下，再断开气相色谱总电源，关闭载气，灵敏度置“低”档，高压置“关”位。
4.2氢火焰离子化检测器（FlD）使用规程。
4.2.1安装所需色谱柱（出口不接检测器），开稳压电源预热15min。
4.2.2通载气，接通仪器总电源。
4.2.3设置柱箱、汽化室和检测器使用温度，色谱柱出口接到检测器上，观察升温和控温情况，调节载气、氢气和空气流量。
4.2.4柱温、汽化室和检测器温度达到使用温度后，开启色谱工作站。
4.2.5调节衰减及调零多圈电位器，基线平稳后，进样分析。
4.2.6分析工作结束后，关闭色谱工作站。
4.2.7关闭脉冲。
气相色谱仪使用规范
气相色谱仪（GC）气相色谱仪在石油、化工、生物化学、医药卫生、食品工业、环保等方面应用很广。
它除用于定量和定性分析外，还能测定样品在固定相上的分配系数、活度系数、分子量和比表面积等物理化学常数。
一种对混合气体中各组成分进行分析检测的仪器。
用途：石油、化工、生物化学、医药卫生检测器：热导检测器，FID等基本构造：分析单元和显示单元工作原理：利用色谱柱先将混合物分离控制精度：+0.1℃---0.2℃【简介】气相色谱仪，将待分析样品在进样口中气化后，由载气带入色谱柱，通过对欲检测混合物中组分有不同保留性能的色谱柱，使各组分分离，依次导入检测器，以得到各组分的检测信号。
按照导入检测器的先后次序，经过对比，可以区别出是什么组分，根据峰高度或峰面积可以计算出各组分含量。
通常采用的检测器有：热导检测器，火焰离子化检测器，氦离子化检测器，超声波检测器，光离子化检测器，电子捕获检测器（ECD），火焰光度检测器（FPD），电化学检测器，质谱检测器等。
【基本构造】气相色谱仪的基本构造有两部分，即分析单元和显示单元。
前者主要包括气源（源于气体发生器）及控制计量装置﹑进样装置﹑恒温器和色谱柱。
后者主要包括检定器和自动记录仪（色谱工作站）。
色谱柱（分离介质，包括固定相）和检定器是气相色谱仪的核心部件。
（1）载气系统气相色谱仪中的气路是一个载气连续运行的密闭管路系统。
整个载气系统要求载气纯净、密闭性好、流速稳定及流速测量准确。
（2）进样系统进样就是把气体或液体样品匀速而定量地加到色谱柱上端。
（3）分离系统分离系统的核心是色谱柱，它的作用是将多组分样品分离为单个组分。
色谱柱分为填充柱和毛细管柱两类。
（4）检测系统检测器的作用是把被色谱柱分离的样品组分根据其特性和含量转化成电信号，经放大后，由记录仪记录成色谱图。
（5）信号记录或微机数据处理系统近年来气相色谱仪主要采用色谱数据处理机。
色谱数据处理机可打印记录色谱图，并能在同一张记录纸上打印出处理后的结果，如保留时间、被测组分质量分数等。
GC-2014C气相色谱仪使用、清洁、维护标准操作规程
标题GC-2014C气相色谱仪使用、清洁、维护标准操作规程文件编号SOP（I）-SS-001 版本号I 共7页制定人审核人批准人制定日期年月日审核日期年月日批准日期年月日制定部门质量部颁发部门质量部生效日期年月日送达部门质量部份数 1目的：规范GC-2014C气相色谱仪的使用、清洁和维护标准操作。
适用范围：适用于GC-2014C气相色谱仪的使用、清洁和维护。
责任人：QC。
内容：1、启动1.1 打开氮气钢瓶气阀，供应载气，一般载气钢瓶减压阀输出压力为0.6Mpa。
1.2 检查SGD-300型氮氢空发生器的液体水位是否在0.6-1.2L的合格范围，如不在该区间，需从其上方进口处加水，使液位在合格范围。
1.3 打开SGD-300型氮氢空发生器电源开关,并检查其后面板上的3个气体输出口的开关。
1.3.1 当不使用顶空进样器时，氮气出口开关关闭,氢气和空气出口开关开启,氢气和空气输出压力为0.4Mpa。
1.3.2 当使用顶空进样器时,则3个气体出口开关均应开启，输出压力均为0.4Mpa。
1.4 打开GC电源。
1.5 打开计算机和显示器的电源，进入WINDOWS。
1.6 双击桌面的LabSolutions的图标,在登陆窗口中输入用户ID和密码,进入主项目界面。
1.7 在仪器页面,双击要连接的GC仪器,当计算机与GC仪器连接,GC仪器发出一声机器音表示认出软件，进入分析窗口。
2、系统配置2.1 设置用于分析的组件2.1.1 单击【主项目】的【系统配置】，将弹出【系统配置】窗口。
2.1.2 模块设定：根据仪器实际情况进行模块设定。
用于添加和删去仪器。
一般默认的仪器设置为下图所示（当使用顶空进样器的时候，则应把AOC-20i通过删去）。
2.2 分析流路各组件属性设置2.2.1 AOC-20i自动进样器的属性设置双击图标。
根据实际情况设定样品瓶体积、注射器体积和支架类型。
一般使用样品瓶容积为“1.5mL”；注射器体积为“10ul”；可以放置6个样品瓶的架子为“Short”；可以放置12个样品瓶的架子为“Long”。
气相色谱仪标准操作规程 SOP
GC9790型气相色谱仪标准操作规程目的：规范GC9790型气相色谱仪的操作。
适用范围：GC9790型气相色谱仪。
责任人：检验室检验人员按本规程操作，仪器负责人监督本规程的执行。
规程：1．操作前的准备检查仪器电源线连接是否正常、气路管线连接是否正常、是否漏气。
2、打开载气阀，调节载气压力到0.3Mpa，依次打开气体净化器电源、空气发生器和氢气瓶开关。
3、打开主机电源开关。
4、在面板上依次设置仪器检测条件：检测器温度、柱温、进样口温度。
5、仪器温度升到设定值，进行仪器点火操作6、待基线平稳，进行分析作业7、分析完毕，先在控制面板上调节进样口温度、检测器温度、柱温至60℃，另外先关闭氢气瓶和空气发生器，氮气瓶至仪器关闭后方可关闭。
8、柱箱温度降到80℃以内，其余加热区温度降到100℃以内，关闭主机电源开关。
9、关闭氮气阀，电源开关。
注意事项：1、防止电事故：拆掉仪器某些盖板部件时可能使一些电器部位暴露出来，在这些面板上一般都有危险的标志。
在拆掉面板之前，一定要注意先拔掉电源插头。
2、防止烫伤：仪器运行中其加热区温度较高，在关机以后其加热区的受热部位会在一定的时间内保持一定的温度。
为防止烫伤应避免与其接触，若需更换部件时一定要待仪器温度降低以后，或使用隔热手套或其它隔热保护层才能与其接触。
3、气路：气路系统要定期进行密封性检查；气路布置要合理，气瓶间不要与仪器相隔得太远，若气路太长或弯曲会增加气体的阻力易发生泄漏现象；仪器使用的样品量是很少的一般不会产生空气污染，特别是使用质量型的检测器时，样品经火焰燃烧后排放。
所以一般不需要采用专门的通风设备。
但使用浓度型检测器分析有害物质时，仪器只对样品进行分离而未破坏样品的组份。
此时需要使用管路将仪器放空气体从仪器的放空口排至室外。
4、常用的有机溶剂存放要远离仪器，应储存在防火的通风柜中，对有毒和易燃物品应有明显标志。
仪器原理介绍1、气相色谱原理气相色谱是一种以气体为流动相,采用冲洗法的柱色谱分离技术。
气相色谱仪标准操作规程-SOP
GC9790型气相色谱仪标准操作规程目的：规范GC9790型气相色谱仪的操作。
适用范围：GC9790型气相色谱仪。
责任人：检验室检验人员按本规程操作，仪器负责人监督本规程的执行。
规程：1．操作前的准备检查仪器电源线连接是否正常、气路管线连接是否正常、是否漏气。
2、打开载气阀，调节载气压力到0.3Mpa，依次打开气体净化器电源、空气发生器和氢气瓶开关。
3、打开主机电源开关。
4、在面板上依次设置仪器检测条件：检测器温度、柱温、进样口温度。
5、仪器温度升到设定值，进行仪器点火操作6、待基线平稳，进行分析作业7、分析完毕，先在控制面板上调节进样口温度、检测器温度、柱温至60℃，另外先关闭氢气瓶和空气发生器，氮气瓶至仪器关闭后方可关闭。
8、柱箱温度降到80℃以内，其余加热区温度降到100℃以内，关闭主机电源开关。
9、关闭氮气阀，电源开关。
注意事项：1、防止电事故：拆掉仪器某些盖板部件时可能使一些电器部位暴露出来，在这些面板上一般都有危险的标志。
在拆掉面板之前，一定要注意先拔掉电源插头。
2、防止烫伤：仪器运行中其加热区温度较高，在关机以后其加热区的受热部位会在一定的时间内保持一定的温度。
为防止烫伤应避免与其接触，若需更换部件时一定要待仪器温度降低以后，或使用隔热手套或其它隔热保护层才能与其接触。
3、气路：气路系统要定期进行密封性检查；气路布置要合理，气瓶间不要与仪器相隔得太远，若气路太长或弯曲会增加气体的阻力易发生泄漏现象；仪器使用的样品量是很少的一般不会产生空气污染，特别是使用质量型的检测器时，样品经火焰燃烧后排放。
所以一般不需要采用专门的通风设备。
但使用浓度型检测器分析有害物质时，仪器只对样品进行分离而未破坏样品的组份。
此时需要使用管路将仪器放空气体从仪器的放空口排至室外。
4、常用的有机溶剂存放要远离仪器，应储存在防火的通风柜中，对有毒和易燃物品应有明显标志。
仪器原理介绍1、气相色谱原理气相色谱是一种以气体为流动相, 采用冲洗法的柱色谱分离技术。
气相色谱仪实验步骤规范
1、目的规范气象色谱仪的操作步骤，确保批量生产产品与认证合格产品的一致性要求。
2、范围适用于本公司气相色谱仪作业指导。
3、工作流程3.1打开气体发生器3.2观察空气、氢气、氮气三个压力表的指针是否达到规定位置（空气在0.15Mpa左右、氢气在0.1Mpa左右、氮气在0.3Mpa左右）。
3.3三个压力表均达到规定数值后，打开色谱仪的电源开关，调节进样口温度、柱温、检测器温度。
3.4待温度达到设定温度时，将氢气按钮转到7圈，用点火枪把检测器上方点着，然后将氢气按钮转到5圈的位置。
3.5待信号1的信号稳定到20到30之间后，方可进样。
3.6用进样针从取样钢瓶中取1ml，迅速注射到色谱仪中，点击运行，记录下峰形及试验数据。
3.7依照上述方法测量3次，求平均值。
3.8检测完后先灭检测器处的火焰，再把进样器、检测器关掉，把柱温调到8，待柱温降到室温，关闭色谱仪的电源开关。
3.9关闭气体发生器的开关。
3.10收拾试验台，整理仪器，实验台，地面。
1、目的规范卡尔费休水分测定仪的操作步骤，确保批量生产产品与认证合格产品的一致性。
2、范围适用于本公司卡尔费休水分测定仪的作业指导。
3、工作流程3.1加入10ml卡氏液于自动滴定管中，用压板固定好反应杯，电磁阀两头的硅胶管分别套入滴定管出口及滴液管一头。
3.2排废液压气管插入仪器背后的排气管口上（较粗的一根）排废液管另一头旋入自备的空瓶上作废液瓶。
3.3反复按长滴键：同时慢慢调节电磁阀中央的调节螺丝。
要听到电磁芯不断发出嘀嗒声，同时看到卡氏液在磁芯吸进时流出，磁芯释放时不流。
3.4往反应杯中注入无水甲醇至刚好浸没双铂电极，同时打开搅拌开关调节边上速度电位器，使搅拌速度适中。
3.5按滴定开始键，先把甲醇中的水分除去（打空白），仪器开始工作，先长滴定后短滴定指针过60后停滴直至终点指示灯亮。
3.6卡氏液的标定空白打完后，按复位键，用10ul的进样器吸取10ul蒸馏水，通过加料孔注入反应杯中，按自动滴定键直至终点到达。
气相色谱仪使用规范
气相色谱仪〔GC〕气相色谱仪在石油、化工、生物化学、医药卫生、食品工业、环保等方面应用很广。
它除用于定量和定性分析外，还能测定样品在固定相上的分配系数、活度系数、分子量和比外表积等物理化学常数。
一种对混合气体中各组成分进行分析检测的仪器。
用途：石油、化工、生物化学、医药卫生检测器：热导检测器，FID等基本构造：分析单元和显示单元工作原理：利用色谱柱先将混合物别离控制精度：+0.1℃---0.2℃【简介】气相色谱仪，将待分析样品在进样口中气化后，由载气带入色谱柱，通过对欲检测混合物中组分有不同保留性能的色谱柱，使各组分别离，依次导入检测器，以得到各组分的检测信号。
按照导入检测器的先后次序，经过比照，可以区别出是什么组分，根据峰高度或峰面积可以计算出各组分含量。
通常采用的检测器有：热导检测器，火焰离子化检测器，氦离子化检测器，超声波检测器，光离子化检测器，电子捕获检测器〔ECD〕，火焰光度检测器〔FPD〕，电化学检测器，质谱检测器等。
【基本构造】气相色谱仪的基本构造有两部分，即分析单元和显示单元。
前者主要包括气源〔源于气体发生器〕及控制计量装置﹑进样装置﹑恒温器和色谱柱。
后者主要包括检定器和自动记录仪〔色谱工作站〕。
色谱柱〔别离介质，包括固定相〕和检定器是气相色谱仪的核心部件。
〔1〕载气系统气相色谱仪中的气路是一个载气连续运行的密闭管路系统。
整个载气系统要求载气纯洁、密闭性好、流速稳定及流速测量准确。
〔2〕进样系统进样就是把气体或液体样品匀速而定量地加到色谱柱上端。
〔3〕别离系统别离系统的核心是色谱柱，它的作用是将多组分样品别离为单个组分。
色谱柱分为填充柱和毛细管柱两类。
〔4〕检测系统检测器的作用是把被色谱柱别离的样品组分根据其特性和含量转化成电信号，经放大后，由记录仪记录成色谱图。
〔5〕信号记录或微机数据处理系统近年来气相色谱仪主要采用色谱数据处理机。
色谱数据处理机可打印记录色谱图，并能在同一张记录纸上打印出处理后的结果，如保留时间、被测组分质量分数等。
gc—2030气相色谱仪操作规程
gc—2030气相色谱仪操作规程气相色谱仪操作规程1. 实验室安全要求和操作规范- 在实验室进行操作时，必须穿戴实验室制定的个人防护装备，如实验服、手套和安全眼镜。
- 在操作前，确认实验室的通风系统正常工作，确保实验室空气清新。
- 不允许在实验室内吸烟、饮食或饮水。
- 确保实验室桌面整洁，无杂物。
- 使用实验室设备时，遵循设备的安全操作和维护规程。
2. 操作仪器前的准备工作- 将gc—2030气相色谱仪的电源插头插入电源插座，确保电源供应稳定。
- 打开色谱仪主机开关，确认设备的电源指示灯亮起。
- 启动设备的冷却系统，确保温度稳定。
- 检查气源供应情况，确保气源充足。
3. 样品处理和进样操作- 准备样品，并进行前处理如提取、稀释等。
- 根据实验要求选择合适的进样方式，如液体进样或固体进样。
- 将样品（液体或固体）加入进样瓶中，并将瓶口与进样口连接。
- 选择合适的进样量，并将样品进样到色谱柱中。
4. 色谱条件设置- 在计算机软件上设置合适的色谱条件，如流速、柱温、进样量和检测器参数等。
- 调整柱温至所需温度，待温度稳定后开始运行。
- 选择合适的检测器，并设置检测器参数，如检测器温度和灵敏度等。
5. 分离和检测- 确保色谱仪处于分离状态，开始样品分离过程。
- 监控色谱仪运行状况，记录分离结果。
- 根据实验要求，选择合适的检测器并调整检测器参数。
- 储存和分析分离到的化合物。
6. 实验后的清洁和维护- 实验结束后，关闭色谱仪主机开关。
- 清理进样瓶和色谱柱，确保无残留。
- 清洁仪器表面和通道，确保无污染。
- 检查气源供应，关闭气源阀门。
- 按照设备维护计划进行仪器的维护和保养。
以上是gc—2030气相色谱仪的操作规程，根据实验要求和设备特点，具体操作规则可能会有所不同。
因此，在操作仪器前，一定要仔细阅读设备的用户手册，并按照要求进行操作。
同时，在操作过程中，要严格遵守实验室的安全规范，确保实验过程的安全性和准确性。
气相色谱使用规范
气相色谱操作规范1 型号及参数1.1型号PerkinElmer Clarus GC1.2参数环境温度：+25℃（±3℃）氢气输出压力：60-90Psi载气压力：60-90Psi电源电压：230V（±5%）,50/60Hz（±1%）功率：＞3000VA2 操作规范2.1 测量前的准备在做样前用1ml的专用注射器吸取1ml标准气体对仪器进行标定。
2.2 操作步骤2.2.1将气相色谱载气（氮气）总阀门打开，调节第二道阀门使输出压力达到0.4Mpa。
然后打开氢气和空气发生器，等上二十分钟，然后打开电脑，双击电脑桌面上软件。
再把仪器电源打开。
2.2.2编辑仪器控制方法运行TotalChrom 色谱工作站软件，双击桌面上软件图标，进入软件，输入用户名: manager(小写), 密码，三步法的操作获得定量结果:建立新的方法文件、建立报告模板、建立序列表。
2.2.2.1建立新的方法文件单击Method 图标, 开始编辑方法: Create new method: 新建方法，Load recently edited method: 调用最近使用过的方法。
2.2.2.1.1选择一种方式,点OK 进入下一步；2.2.2.1.2选择一种方式，点击OK进入下一步；Data Acquisition: 数据采集参数选择；Data Channel: 数据通道选择, 用单一检测器时选A 或B,两个检器同时使用时选Dual, Set Data Rate: 数据采样频率的选择(此处可用默认值)。
2.2.2.1.3然后点Next 进入下一步:Instrument Control 仪器控制参数: 2.2.2.1.3.1 Oven/Inlets: 柱温箱程序温度/进样口程序温度控制Oven Ramp: 柱温箱程序温度Rate: 程序升温速率Temp: 温度。
Hold: 温度保持时间如果不使用程序升温,只需将Rate1 设为0, 设置相应的Initial Temp 和Initial Hold 即可。
气相色谱操作规范
一氮氢空一体机使用操作规范开机准备1、检查气路和电路，确保正常。
检查氮气、氢气发生器水位线不要超过上限水位线，也不要低于下限水位线。
打开稳压器总开关。
2、打开全自动空气源开关、开关红色指示灯亮，仪器开始启动，在五分钟内压力表上的指针由0上升到0.4MPa，说明进入工作状态。
（建议3个月更换一次过滤器内的活性炭，更换时内部不能有压力）3、将氮气发生器排空阀（在其后部上方的一铜制旋钮）取下，当空气压力达到0.4 MPa 时，氮气压力已接近0.4 MPa时，再打开氮气发生器开关，开关红色指示灯亮，仪器开始启动，打开排空阀20～30分钟，上紧排空阀。
4、同时打开氢气发生器开关，开关红色指示灯亮，仪器开始启动，应注意流量显示是否与色谱仪用气量一致，如发生器启动一段时间（5～10分钟）流量显示超过色谱仪用气量较大时，应停机捡二气相色谱使用操作规范1、开机前的准备：打开氮气、氧气瓶，并调分压表压力为0.6MPa，接通总电源。
2、打开氢气发生器电源开关3、检查各气路是否漏气。
4、开启主机与工作站，并使两者通讯。
4.1、确定各种抽需气体（N2、H2、Air）打开HP6890开关后，打开PC机开关进入“Wind ows”，在“HP ChemStations”里选择“HP ChemStations”，打开“Co nfigure”里选择“Instrum ent”。
4.2、选择“6890GC”，点“OK”，则需选择主机的HPIB卡的地址，按主机键盘上的“Options”键，选“Communication”，科查到HP6890的HPIB卡的地址，输入工作站。
4.3、再选择工作站的HPIB卡的地址：同上方法，打“Configure”选择“HPIB Ca rd”，给出本机的HOIB卡地址。
4.4、做好上述工作后，打开“File”，保存上述Configure。
推出此画面。
4.5、在“PH Chemstations”里选择“Instrument I-Online”进入工作站，并可使HP6890与其工作站成功通讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱操作规范
1型号及参数
1.1型号
Perki nElmer Clarus GC
1.2参数
环境温度：+25C （士3C）
氢气输出压力：60-90Psi
载气压力：60-90Psi
电源电压：230V （士5% ,50/60Hz （士1%
功率：〉3000VA
2操作规范
2.1测量前的准备
在做样前用1ml的专用注射器吸取1ml标准气体对仪器进行标
^定。
2.2操作步骤
2.2.1将气相色谱载气（氮气）总阀门打开，调节第二道阀门使输出
压力达到0.4Mpa。
然后打开氢气和空气发生器，等上二十分钟，然后打开电脑，双击电脑桌面上软件。
再把仪器电源打开。
2.2.2编辑仪器控制方法
运行TotalChrom色谱工作站软件，双击桌面上软件图标，进入软件，输入用户名：manager（小写）,密码，三步法的操作获得定量结果：
建立新的方法文件、建立报告模板、建立序列表
2.221建立新的方法文件单击Method图标，开始编辑方法：Create new method: 新建方法，Load recently edited method: 调用最近使用过的方法。
222.1.1选择一种方式，点0K进入下一步；
2.2.2.1.2选择一种方式，点击0K进入下一步；
Data Acquisitio n:数据采集参数选择；
Data Channel:数据通道选择,用单一检测器时选A或B,两个检器同时使用时选Dual, Set Data Rate:数据采样频率的选择（此处可用默认值）。
2.2.2.1.3然后点Next进入下一步：lnstrument Control仪器控制参数：222.131 Oven/lnlets:柱温箱程序温度/进样口程序温度控制
Oven Ramp:柱温箱程序温度Rate:程序升温速率Temp:温度。
Hold:温度保持时间如果不使用程序升温，只需将Rate1设为0,设置相应的Initial Temp 和Initial Hold 即可。
2.2.2.1.
3.2heated zone setpoints:加热区温度设置（即进样口温度设置），将要使用的进样口温度设置为需要的温度，不使用的进样口温度最好设置为零.如果进样口为PSS程序控制进样口，此处只能选择温度
程序的开/关（on/off）,在In let ramp处设置温度程序，设置方法和柱温箱程序升温一样。
2.2.2.1.
3.3 Oven Max temp:柱温箱保护温度，由使用的色谱柱最高温
度决定，设定值应该低于色谱柱允许使用温度10-20度。
Equil time:柱温箱温度平衡时间，0.5-3分钟即可。
222.134设置完成，点Carrier进入载气设置.（不要点Next，还没有完成方法的设置）
Carrier A Control:前进样口载气流速控制，使用PSS/CAP进样口，还需要输入毛细柱的规格Len gth:柱长（m）；
Diameter:直径（um） Vacuum comp:柱子出口是否接真空系统；
Split Co ntrol:分流控制；
Mode:分流控制模式flow控制分流流量Ratio控制分流比；
如果仪器有两个进样口，要分别设定两个进样口的载气，如果进样口上没接色谱柱，一定要将载气流量设为零，而接了色谱柱的进样口，一定要设置相应的流量，否则可能损坏色谱柱。
如果仪器不带PPC控制
系统，可以不用设定Carrier的参数。
2.2.2.1.
3.5载气设定完成后，点Detectors进入检测器参数设置（不要点Next,还没有完成方法的设置）
Detector A:前检测器；FID TCD热导检测器；ECD电子捕获检测器30-80ml/min ；FPD火焰光度检测器（硫磷检测器）S模式：H2
80ml/min, Air 95ml/min ；P 模式:H2 90ml/min, Air 100ml/min ；NPD 氮磷检测器H2: 2ml/min, Air: 100ml/min ；Temp :温度Range:灵敏度
对FID, 1 为高灵敏度,20为低灵敏度,对TCD,有14个选择,对应为40,80,120,160mA的桥电流其余检测器都只有选1。
Autozero:自动调零开关；Polarity:极性Positive 正,Negative 负次选项只对TCD检测器有效，用H2/He做载气时选Positive,N2做
载气选Negative, Ar/CH4做载气时根据信号来具体选择；Filament:电流开关，选择on/开就可以，关机程序选off/关；
Gas:检测器的辅助气，设置合适的流量即可；
Int Attenuation 信号衰减:0=1/64,-1 = 1/32,…-5=1/2, -6=1,即选0,信号衰减64倍，选-1衰减32倍，选-6,信号不衰减，最后保存方法文件。
2.222建立报告模板
Method Editor 下other 菜单选Report Format Editor报告格式编辑）: 注意：所有文件名不得使用中文，要使用Windows系统合法的文件名。
可点击报告头名称，改为合适的名称•点击报告内容项目，去掉不需要的项目在Report菜单下，选择需要添加的报告内容；点Insert/Add,添加该项目；点Options,做报告内容，格式的选择。
通常按上面选项选择即可，选择完后，保存报告格式文件，文件名和方法文件名一样.关闭报告格式编辑器，关闭方法文件编辑器，回到工作站初始画面。
2.223建立序列选择GC方法，输入数据名称将要保存的路径，保存序列表到相关的文件目录，点击setup键，即可发送序列表。
然后选择刚才建立的序列表文件，点击OK即可发送；状态栏中显示正在发送，待状态栏显示ready时，即可开始样品分析。
222.4用1ml专用注射器，取处理过的油中气体1ml,打入气相色谱分析仪中，等曲线走完后，进入下一步操作。
进入数据处理，选择要处理的标样的数据文件，按open打开文件注意，此时自动开一个方法文件，这个方法文件就是做标样时使用的方法文件。
如果提示只能用只读方式打开文件，选择确定。
在这种情况下在后面保存方法文件时就得选择另外命名保存。
在Noise/Area Threshold键上用鼠标左键在色谱图上选一段噪声
比较大的地方，系统自动会设定一个噪声和峰面积的阈值，可跟据具体情况设定这两个参数，直到积分结果满意为止。
2.2.3最后点击方法选择按钮，进入到里边，进行数据查询。
2.3测量结束后的工作
231测试结束后，进入软件中，点击关机序列，然后等FID TCD里温度降到100C以下，将主机关掉，然后把电脑、氢气发生器、空气发生器依次关闭，最后将载气总阀门关闭。
3注意事项及保养
3.1FID加热到温度后要有足够长时间来稳定（3小时以上）。
3.2如果所分析的化合物性质不稳定则可以先分析一下甲苯等典型样品确认仪器是否存在问题。
3.3如果采用0.53mm以下的毛细柱则进入检测器的色谱柱尺寸为
103毫米。
3.4为了使问题简单化：将检测器用封堵堵上采集信号，判断杂峰是不222.5数据处理在软件主界面下，单击Graphic Edit
是来自检测器.。
