金属学与热处理课后答案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

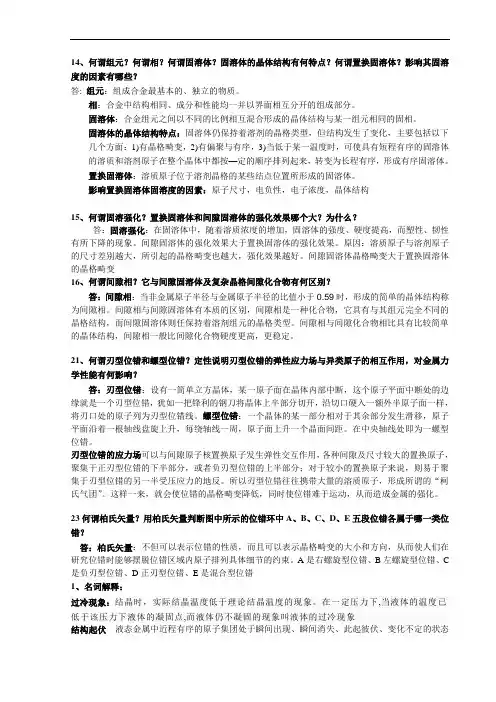

14、何谓组元?何谓相?何谓固溶体?固溶体的晶体结构有何特点?
何谓置换固溶体?影响其固溶度的因素有哪些?
答: 组元:组成合金最基本的、独立的物质。
相:合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体:合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点:固溶体仍保持着溶剂的晶格类型,但结
构发生了变化,主要包括以下几个方面:1)有晶格畸变,2)有偏聚
与有序,3)当低于某一温度时,可使具有短程有序的固溶体的溶质
和溶剂原子在整个晶体中都按—定的顺序排列起来,转变为长程有
序,形成有序固溶体。
置换固溶体:溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素:原子尺寸,电负性,电子浓度,晶体结构
15、何谓固溶强化?置换固溶体和间隙固溶体的强化效果哪个大?为
什么?
答:固溶强化:在固溶体中,随着溶质浓度的增加,固溶体的强度、硬度提高,而塑性、韧性有所下降的现象。间隙固溶体的强化效果大于置换固溶体的强化效果。原因:溶质原子与溶剂原子的尺寸差别越大,所引起的晶格畸变也越大,强化效果越好。间隙固溶体晶格畸变大于置换固溶体的晶格畸变
16、何谓间隙相?它与间隙固溶体及复杂晶格间隙化合物有何区别?
答:间隙相:当非金属原子半径与金属原子半径的比值小于0.59时,形成的简单的晶体结构称为间隙相。间隙相与间隙固溶体有本质的区别,间隙相是一种化合物,它具有与其组元完全不同的晶格结构,而间隙固溶体则任保持着溶剂组元的晶格类型。间隙相与间隙化合物相比具有比较简单的晶体结构,间隙相一般比间隙化合物硬度更高,更稳定。
21、何谓刃型位错和螺型位错?定性说明刃型位错的弹性应力场与异
类原子的相互作用,对金属力学性能有何影响?
答:刃型位错:设有一简单立方晶体,某一原子面在晶体内部中断,这个原子平面中断处的边缘就是一个刃型位错,犹如一把锋利的钢刀将
晶体上半部分切开,沿切口硬入一额外半原子面一样,将刃口处的原子列为刃型位错线。螺型位错:一个晶体的某一部分相对于其余部分发生滑移,原子平面沿着一根轴线盘旋上升,每绕轴线一周,原子面上升一个晶面间距。在中央轴线处即为一螺型位错。
刃型位错的应力场可以与间隙原子核置换原子发生弹性交互作用,各种间隙及尺寸较大的置换原子,聚集于正刃型位错的下半部分,或者负刃型位错的上半部分;对于较小的置换原子来说,则易于聚集于刃型位错的另一半受压应力的地反。所以刃型位错往往携带大量的溶质原子,形成所谓的“柯氏气团”。这样一来,就会使位错的晶格畸变降低,同时使位错难于运动,从而造成金属的强化。
23何谓柏氏矢量?用柏氏矢量判断图中所示的位错环中A、B、C、D、E五段位错各属于哪一类位错?
答:柏氏矢量:不但可以表示位错的性质,而且可以表示晶格畸变的大小和方向,从而使人们在研究位错时能够摆脱位错区域内原子排列具体细节的约束。A是右螺旋型位错、B左螺旋型位错、C是负刃型位错、D正刃型位错、E是混合型位错
1、名词解释:
过冷现象:结晶时,实际结晶温度低于理论结晶温度的现象。在一定压力下,当液体的温度已低于该压力下液体的凝固点,而液体仍不凝固的现象叫液体的过冷现象
结构起伏液态金属中近程有序的原子集团处于瞬间出现、瞬间消失、此起彼伏、变化不定的状态之中,仿佛在液态金属中不断涌现出一些极微小的固态结构一样。这种不断变化的近程有序原子集团成为结构起伏。
能量起伏液态金属中处于热运动的原子能量有高有低,同一原子的能量也在随时间不停地变化,时高时低的现象。
2、根据结晶的热力学条件解释。为什么金属结晶时一定要有过冷度?冷却速度与过冷度有什么关系?
答:由热力学第二定律知道,在等温等压条件下,一切自发过程都朝着使系统自由能降低的方向进行。液态金属要结晶,其结晶温度一定要低于理论结晶温度Tm,此时的固态金属自由能低于液态金属的自由能,两相自由能之差构成了金属结晶的驱动力。要获得结晶过程所必须的驱动力,一定要使实际结晶温度低于理论结晶温度,这样才能满足结晶的热力学条件。过冷度越大,液、固两相自由能的差值越大,即相变驱动力越大,结晶速度越快,所以金属结晶必须有过冷度。冷却速度越大,过冷度越大;反之,冷却速度越小,则过冷度越小.
(4)、均匀形核的条件是什么?
答:①要有结构起伏与能量起伏;②液态金属要过冷,且过冷度必须大于临界过冷度;③结晶必须在一定温度下进行。
(5)、过冷度对形核率N有何影响?
答:开始时,形核率随过冷度的增加而增大,当超过极大值之后,形核率又随过冷度的增加而减小,当过冷度非常大时,形核率接近于零。
6、何谓非均匀形核?叙述非均匀形核的必要条件.
答:非均匀形核:新相优先出现于液相中的某些区域的形核方式。
必要条件:(1)液体必须过冷,提供形核的热力学条件,△G<0;(2)有结构起伏;
(3)有能量起伏△G‵<△G但所需的能量起伏小。
8、影响接触角的因素?选择什么样的异相质点可以促进非均匀形核?
答:角的大小取决于液体、晶核及固态杂质三者之间表面能的相对大小;选择结构相似、尺寸相当的异相质点!
9、试比较均匀形核与非均匀形核的异同点。说明非均匀形核为何往往比均匀形核容易。
答:相同点:均匀形核与非均匀形核具有相同的临界晶核半径,非均匀形核的临界形核功也等于三分之一表面能。不同点:非均匀形核的临界形核功小于等于均匀形核的临界形核功,即非均匀形核的过冷度小于等于均匀形核的过冷度。
12、常温下晶粒大小对金属性能有何影响?根据凝固理论,试述细化晶粒的方法有哪些?
答:金属的晶粒越细小,强度和硬度则越高,同时塑性韧性也越好。
细化晶粒的方法:
1)控制过冷度,在一般金属结晶时的过冷度范围内,过冷度越
大,晶粒越细小;2)变质处理,在浇注前往液态金属中加入形核剂,促进形成大量的非均匀晶核来细化晶粒;3)振动、搅动,对即将凝固的金属进行振动或搅动,一方面是依靠从外面输入能量促使晶核提前形成,另一方面是使成长中的枝晶破碎,使晶核数目增加。
3、何谓枝晶偏析?是如何形成的?影响因素有哪些?对金属性能有何
