光纤收发器TR含义

数据维护交流之常用光纤收发器状态PPT课件

注意：当FL+A不亮时，表示光纤没通或收发错误,请将尾纤插口互换一下，若还是不亮，则表示光纤没通或者光纤收发器坏.
第8页/共22页
光纤收发器指示灯状态
亿兆光纤收发器
第9页/共22页
光纤收发器指示灯状态
亿兆光纤收发器
第10页/共22页
光纤收发器指示灯状态
亿兆光纤收发器
数据传送，流量越大，闪烁越快；流量越小；闪烁越慢； T/A(网口旁边)：长亮：表示网线连接正常，但没有数据传送；不亮：表示网线连接异常；闪烁：表示网线连接正常，并且有数据传送，流量越大，闪烁越快；流量越小；闪烁越慢
第13页/共22页
光纤收发器指示灯状态
POWER：长亮；电源指示灯 100/10：若与光纤收发器互连的PC或交换机是100M以太口，则长亮；若PC或交换机是10M以太口，则不亮。 FULL：全双工时长亮；半双工时不亮。（一般情况下应亮） RUN：运行指示灯，闪烁。
表示光纤正常 V35:闪烁,表示V35接口正常
不正常状态: LOF或SYN:红灯亮,
表示光纤不正常 V35:长亮或不亮,表示V35接
口没接好,或数据配置错误
拨码开关状态: 1、2、3和最后一个朝下，其它全部朝上
第19页/共22页
第20页/共22页
谢谢！
第21页/共22页
感谢您的观看！
第22页/共22页
注意：当LOSS灯长亮时，表示光纤没通或收发错误,请将尾纤插口互换一下，若还是不亮，则表示光纤没通或者光纤收发器坏.
第14页/共22页
光纤收发器指示灯状态
亿兆光纤收发器卡
亮:对端收光正常；不亮:对端无收光闪烁：运行正常

光纤收发器说明

光纤收发器说明一、光纤收发器基础介绍光纤收发器，又称为光电转换器，是一种将电信号转换为光信号，并通过光纤传输的设备。

它在光纤网络中扮演着重要的角色，为长距离、高速率的数据传输提供了可靠的手段。

光纤收发器广泛应用于局域网（LAN）、广域网（WAN）、城域网（MAN）等网络架构中，是光纤通信的重要组成部分。

二、光纤收发器的工作原理光纤收发器的主要功能是将电信号与光信号相互转换。

其工作原理可以简要概括为：当电信号进入光纤收发器时，首先经过输入端口的接收电路进行接收，并进行信号调理、整形等处理。

然后，通过光电转换器件将电信号转换为光信号，再通过光学系统将光信号耦合到光纤中进行传输。

在接收端，光信号经过光纤传输后，再经过光学系统、光电转换器件还原为电信号，最后经过输出端口的驱动电路进行信号的放大、整形等处理，完成电信号与光信号的相互转换。

三、光纤收发器的分类光纤收发器有多种分类方式，常见的分类方式如下：1.按传输速率分类：光纤收发器可分为100Mbps、1Gbps、10Gbps等不同速率的光纤收发器。

随着技术的发展，更高速度的光纤收发器也在不断涌现。

2.按工作模式分类：光纤收发器可分为单模光纤收发器和多模光纤收发器。

单模光纤收发器适用于长距离、高速率的数据传输，而多模光纤收发器适用于短距离、高数据量的传输场景。

3.按结构分类：光纤收发器可分为独立式和模块式两种类型。

独立式光纤收发器一般采用金属外壳，体积较大，而模块式光纤收发器则采用标准化的插板结构，方便集成到网络设备中。

4.按管理方式分类：光纤收发器可分为非网管型和网管型两类。

非网管型光纤收发器无需配置软件即可使用，而网管型光纤收发器则需要配置相应的软件来进行管理和维护。

四、光纤收发器的应用场景1.远距离数据传输：在局域网、广域网、城域网等网络架构中，由于距离较远，需要通过光纤进行传输。

光纤收发器作为光电转换设备，能够实现远距离、高速率的数据传输。

2.高速数据传输：随着技术的发展，越来越多的应用需要高速数据传输。

光纤收发器的发端(T)收端(R),单纤双纤,组网方案等

光纤收发器的发端（T）/收端（R），单纤/双纤，组网方案等当我们远距离传输时，通常会使用光纤来传输。

因为光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。

而在光纤网络中，我们常常会使用到光纤收发器。

那么，光纤收发器怎么连?我们一起来了解下。

一、光纤收发器的作用①光纤收发器可以延长以太网传输距离，扩展以太网覆盖半径。

②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。

③使用光纤收发器构造网络能够节省网络投资。

④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。

⑤光纤收发器具有微处理器和诊断接口，可以提供各种数据链路性能信息。

二、光纤收发器有分哪个发射、哪个接收吗？在使用光纤收发器的时候，有很多朋友会遇到这样的疑问：1、光纤收发器一定要成对用吗?2、光纤收发器有没有分一个是收一个是发?还是随便只要是两个光纤收发器就可以组成一对使用?3、如果光纤收发器一定要成对使用的话，一对的话是不是一定是同样牌子跟型号?还是可以随便的牌子都可以组合使用呢？在我们群里也有一些朋友问到上面三个问题，很多朋友在项目使用的过程中都可能会有此一问，那么到底是怎样的呢？解答：光纤收发器作为光电转换设备一般是成对使用，但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常，原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。

一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的，只要成对出现的就可以使用。

只有单纤收发器(正常通讯需要一根纤即可)才会有分发射端和接收端。

不管是双纤的收发器还是单纤的收发器要成对使用，不同牌子是可以兼容互通的。

但是需要速率、波长、模式是一样的。

也就是说不同速率(百兆与千兆)、不同波长(1310nm与1300nm)都是不可以相互通讯的，除此以外，即使是同一个品牌的单纤收发器与双纤双纤组成一对是不可以互通的。

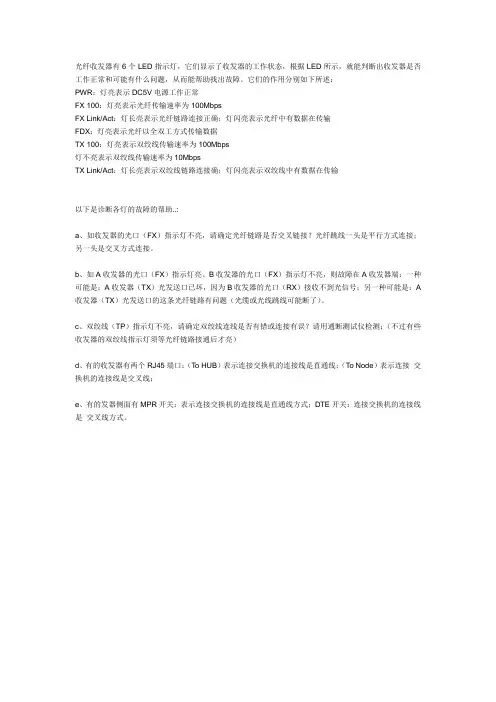

光纤收发器有6个LED指示灯

光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

它们的作用分别如下所述：
PWR：灯亮表示DC5V电源工作正常
FX 100：灯亮表示光纤传输速率为100Mbps
FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输
FDX：灯亮表示光纤以全双工方式传输数据
TX 100：灯亮表示双绞线传输速率为100Mbps
灯不亮表示双绞线传输速率为10Mbps
TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输
以下是诊断各灯的故障的帮助..:
a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A 收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）
d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。

关于光纤收发器的6个指示灯具体代表的含义是什么

关于光纤收发器的6个指示灯具体代表的含义是什么?光纤收发器的六个指示灯,它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX 100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX 100：灯亮表示双绞线传输速率为100Mbps灯不亮表示双绞线传输速率为10MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M光纤收发器面板上的指示灯主要反映工作状态，其含义如下：★POW：电源指示灯指示灯亮表示电源接通，供电正常★FRX：光口工作状态指示灯指示灯常亮，表示无数据传输，闪烁表示正在传输数据；★TRX：电口工作状态指示灯指示灯常亮，表示无数据传输，闪烁表示正在传输数据；★10/100M：10M、100M工作速率指示灯指示灯亮，表示工作在100M速率；灯灭，工作在10M速率；1) 内置电源式10/100M光纤收发器面板上特有的的指示灯的含义如下:★TPL：在八位拨码开关SW2、SW3每位均拨至“数字”端的状态下，反映双绞线连接状态。

在双绞线连接正常时还同时表示电口的工作模式。

灯亮：全双工；灯灭：半双工。

★FPL：在八位拨码开关SW2、SW3每位均拨至“数字”端的状态下，表示光纤连接状态。

在光纤连接正常时还同时表示光口的工作模式。

灯亮：全双工；灯灭：半双工。

其中：FS：fiber speed光纤速度，亮时为100MTS：电口速率，一般绿为100M，红为10MFA：fiber act光纤活动指示灯，意为光纤口有数据活动TA：电口活动指示灯，意为电口有数据活动SD：全双工或半双工，专指电口，因为光纤口固定为全双工。

PW：power电源灯，上电即这一般情况下，6个灯会全亮，而且FA和TA闪烁频率相同时可基本表明收发器在正常工作。

工区光纤接入交换配置

标题：工区光纤接入交换配置引言：随着信息技术的快速发展，光纤接入交换成为现代工区网络建设中不可或缺的一环。

本文将介绍工区光纤接入交换配置的基本原理、设备选择、网络拓扑结构以及关键配置步骤，帮助读者全面了解和掌握这一技术。

一、光纤接入交换配置的基本原理光纤接入交换是指通过光纤作为传输介质，将外部网络信号接入到工区内部网络的过程。

其基本原理是将光纤信号转换为电信号，并通过交换机进行数据交换和路由转发。

通过光纤接入交换配置，工区用户可以实现高速、稳定的网络连接，满足日常办公和生产需求。

二、设备选择在进行光纤接入交换配置时，需要选用适合的设备。

以下是几个关键设备的介绍：1. 光纤收发器（Transceiver）：负责将光纤信号转换为电信号，通常采用SFP（Small Form-factor Pluggable）模块，具有插拔式设计，方便维护和升级。

2. 交换机（Switch）：作为光纤接入交换的核心设备，负责数据交换和路由转发。

在选择交换机时，需要考虑端口数量、转发速率、QoS（Quality of Service）支持等因素，以满足工区网络的需求。

3. 光纤跳线（Patch Cord）：用于连接光纤收发器和交换机之间的光缆，一般采用单模光纤或多模光纤，长度根据实际距离进行选择。

三、网络拓扑结构工区光纤接入交换配置的网络拓扑结构应根据实际需求进行设计，以下是几种常见的拓扑结构：1. 星型拓扑：将光纤收发器和交换机集中放置于一个中心位置，通过光纤跳线连接各个终端设备。

该结构适用于小规模工区，具有易于管理和维护的优势。

2. 环形拓扑：将光纤收发器和交换机按环形排列，通过光纤跳线连接相邻设备。

该结构适用于大规模工区，能够提供高可靠性和冗余容错能力。

3. 树状拓扑：将光纤收发器和交换机通过多级连接组成树状结构，形成多层次的网络。

该结构适用于工区内部分区域较大的情况，能够实现灵活的网络管理和资源分配。

四、关键配置步骤在进行光纤接入交换配置时，需要按照以下步骤进行操作：1. 确定网络需求：根据工区的规模和业务需求，确定所需的端口数量、转发速率以及QoS策略等。

光纤收发器TX、RX分别表示什么？区分单纤双纤收发器的方法

光纤收发器TX、RX分别表示什么？区分单纤双纤收发器的方法当我们远距离传输时，通常会使用光纤来传输。

因为光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。

而在光纤网络中，我们常常会使用到光纤收发器。

那么光纤收发器怎么连?我们一起来了解下。

一、光纤收发器的作用①光纤收发器可以延长以太网传输距离，扩展以太网覆盖半径。

②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。

③使用光纤收发器构造网络能够节省网络投资。

④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。

⑤光纤收发器具有微处理器和诊断接口，可以提供各种数据链路性能信息。

二、光纤收发器的TX/RX分别表示什么？在使用光纤收发器的时候，有很多朋友会遇到这样的疑问：1、光纤收发器一定要成对用吗?2、光纤收发器有没有分一个是收一个是发?还是随便只要是两个光纤收发器就可以组成一对使用?3、如果光纤收发器一定要成对使用的话，一对的话是不是一定是同样牌子跟型号?还是可以随便的牌子都可以组合使用呢？也有一些朋友问到上面三个问题，很多朋友在项目使用的过程中都可能会有此一问，哪么到底是怎样的呢？解答：光纤收发器作为光电转换设备一般是成对使用，通常TX是发送、RX 是接受。

但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常，原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。

一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的，只要成对出现的就可以使用。

只有单纤收发器(正常通讯需要一根纤即可)才会有分发射端和接收端。

不管是双纤的收发器还是单纤的收发器要成对使用，不同牌子是可以兼容互通的。

但是需要速率、波长、模式是一样的。

也就是说不同速率(百兆与千兆)、不同波长(1310nm与1300nm)都是不可以相互通讯的，除此以外，即使是同一个品牌的单纤收发器与双纤双纤组成一对是不可以互通的。

光纤收发器参数

光纤收发器参数光纤收发器是一种光电转换装置，其主要功能是将光信号转化为电信号或将电信号转化为光信号，以实现长距离、高速、大容量的信息传输。

在光通信、光纤传感、医疗影像等领域得到广泛应用。

光纤收发器的参数是指影响其性能和应用效果的各项关键指标，下文将对其参数进行详细介绍。

1. 传输速率传输速率是指光纤收发器的最大数据传输速率，一般用单位时间内传输的数据量来表示，常见的单位有Mbps、Gbps、Tbps等。

传输速率取决于光纤收发器的光路质量、光源功率、检测器灵敏度、调制方式等因素。

随着科技的不断进步，现代光纤收发器的传输速率已经可以达到Tbps 级别。

2. 光源功率光源功率是指发射端模块中的光发射功率。

光发射功率越高，光信号传输距离越远，信号质量越好，但同时发热量也会增加，影响光纤收发器的稳定性和寿命。

光纤收发器一般采用半导体激光器或LED等光源，其功率一般在几mW到几十mW之间。

3. 接收灵敏度接收灵敏度是指接收端模块对光信号的灵敏程度，即检测器的最低检测功率。

接收灵敏度越高，光信号传输距离越远，信号质量越好。

目前光纤收发器的最高接收灵敏度已经达到了-30dBm以下。

4. 动态范围动态范围是指接收端模块中检测器能够检测到的最大和最小光功率之间的差值。

一个光纤收发器的动态范围越大，其可靠性和抗干扰能力也就越好。

光纤收发器的动态范围一般在20到30dB之间。

5. 波长范围波长范围是指光纤收发器可以接收的光信号波长范围。

对于标准光通信系统而言，其波长范围一般在850nm、1310nm、1550nm+10nm以内。

一些高精度应用，例如光栅测量、计量等，需要更宽波长范围，需要使用多波长光纤收发器。

6. 工作温度和温度范围光纤收发器的工作温度和温度范围是指该装置可以工作的最高和最低温度范围。

其主要影响因素包括模块封装结构、元器件材料、焊接工艺等。

一般而言，标准光纤收发器的工作温度范围为0-70度。

7. 光接口光纤收发器的光接口是指用于连接光纤的接口类型，常用的光接口包括SC、LC、FC、ST等。

光纤收发器指示灯的中英文意思

光纤收发器指示灯的中英文意思
FX Link TX RX PWR 100 1000 这些分别是代表什么意思和作用？指示灯灯功能
POWER：亮表示光纤收发器已经通电
FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送
FX100：亮表示收发器的光口处于100M状态1000M的一样
FDX/COL：亮表示收发器处于全双工工作模式
熄灭表示收发器处于半双工工作模式
闪烁表示连接有冲突或者有碰撞
TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好
闪烁表示光纤收发器上的RJ45有数据接收或发送
TP100：亮表示双绞线端口的速度为100M
熄灭表示双绞线端口的速度为10M
PWR:电源指示灯（亮表示有电）
FX：光口链接（亮表示有光输入）
FX/LINK/ACT：光口链接（亮表示光纤链路连通）
PDX：电口工作模式指示灯（亮表示全双工）
TX-100：电口信号指示灯（亮表示100M信号）
-------
RX: 接收(receive)
TX: 发送(transport)
TX是用来发射信号到对端设备的,RX用来接收对端发射的信号!
两端的设备接法是TX(A)-RX(B),RX(A)-TX(B)
网线直接接光收发器的网口即可,出来可以接交换机或者网络设备,终端.。

TR组件

2.精度：这是衡量一个信号隔离变送器质量的标尺。业内一般能做到量程±0.2[%]。个别品牌如M-SYSTEM 、ACI等能做到 ±0.1[%]。 3温度系数：表示隔离器等仪表在环境温度发生变化时，精度的变化情况。大多情况下用百分数表示（也有用单位250ppm/K表示的），如：M-SYSTEM温度系数±0.015[%]/℃（相当于 150ppm/K）。
开关电长度
开关电抗
四种常用移相器
l2
输入

输出
Y1 Y2
输入输出
l1
开关线型
加载线型

Y2

偏置
jBn
jBn
jBn
jX n
输入
jX n
输出
输入
jX n
输出
jX n
jX n
jX n
jBn
jBn
jBn
高低通型（T型）
高低通型（PI型）
反射型
微波限幅器
• 微波限幅器作为一种重要的微波控制器件被广泛应用于微波信号接收机等系统中 ,常用于防止系统运行过程中信号接收
滤波器类型及其特点
•
声表面波滤波器声表面波是指声波在弹性体表面的传播，这个波被称为弹性声表面波。声表面波的传播速度比电磁波的速度约小10万倍。声表面波滤波器是采用石英晶体、压电陶瓷等压电材料，利用其压电效应和声表面波传播的物理特性而制成的一种滤波专用器件，广泛应用于电视机及录像机中频电路中，以取代LC中频滤波器，使图像、声音的质量大大提高。声表滤波器、声表谐振器，是在压电基片材料表面产生并传播、且其振幅随深入基片本材料的深度增加而迅速减少的的弹性波。声表面波(SAW)是传播于压电晶体表面的机械波，其声速仅为电磁波速的十万分之一，传播衰耗很小。

光纤收发器的常见故障及排查方法大全

光纤收发器的常见故障及排查方法大全11.21前言：我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

▪▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

▪▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

▪▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

光纤收发器指示灯含义

光纤收发器指示灯含义PWR：电源指示灯FX100：表示光纤传输速率为100MbpsFxLink/Act：灯长亮表示链路连接正确，闪表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX：灯亮表示双绞传输速率为100MbpsTxLink/Act：灯长亮表示双绞线链路正常；灯闪表示双绞线中有数据在传输协议转换器简称协转，也叫接口转换器，它能使处于通信网上采用不同高层协议的主机仍然互相合作，完成各种分布式应用。

它工作在传输层或更高。

接口协议转换器一般用一个ASIC芯片就可以完成，成本低，体积小。

它可以将IEEE802.3协议的以太网或V.35数据接口同标准G.703协议的2M接口之间进行相互转换。

也可以在232/485/422串口和E1、CAN接口及2M接口进行转换。

一、E1/以太网协议转换器（1）基于E1和以太网的协议转换器主要分为E1/以太网系列和E1/V.35系列（2）将以太网信号或V.35信号转换为E1信号，以E1信号形式在同步/准同步数字网上进行长距离传输。

主要目的是为了延长以太网信号和V.35信号的传输距离，是一种网络接入设备。

二、RS-232/485/CAN转换器（1）有RS-232串口到2M转换器，RS-485/422串口到2MG.703转换器，RS-232到2ME1的转换器，CAN转232、485转换器、USB TO RS-232/485/422转换器等（2）USB-RS232 接口转换器首要的功能是实现两种总线的协议转换器光端机与协转的区别一、光端机1、光端机分类PDH、SDH、SPDH2、光端机的作用将多个E1（2M）信号变成光信号并传输的设备（它的作用主要就是实现电-光和光-电转换）3、光端机的特点光端机根据传输E1口数量的多少，价格也不同。

一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1二、协转1、协议装换器就是一种将V.35或以太网数据转化为E1的接入设备，简称协转,也就是网关，它能使处于通信网上采用不同高层协议的主机仍然互相合作，完成各种分布式应用。

光纤收发器指示灯故障含义图解大全

光纤收发器指示灯故障含义图解大全一、光纤收发器的作用由于我们常使用的网线（双绞线）的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。

因此，当我们在布置较大的网络的时候，不得不使用中继设备。

光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。

在使用光纤的时候，我们会经常使用到光纤收发器：要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。

简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。

从光口输入光信号，从电口（常见的RJ45水晶头接口）输出电信号，反之亦然。

其过程大概为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。

因此，光纤收发器一般都是成对使用的。

比如，运营商（电信、移动、联通）的机房里面的光纤收发器和你家的光纤收发器。

如果你想用光纤收发器组建自己的局域网，那必须要成对使用。

举个例子：例如：如果有部分接入层交换机与核心交换机之间的距离较远，可以在接入层交换机与核心层交换机之间再加一个过渡的交换机做接力。

这样就可以延长距离了。

我们知道网线的传输距离为100米，那么距离再远怎么办？例如七、八百米，甚至更远，那就不使用交换机做接力，可以使用一对光纤收发器，一个在核心层交换机旁用网线相连，另一个在接入层交换机旁与网线相邻，两个光纤收发器之间用光纤相连。

不过需要注意，单模光纤和多模光纤问题。

如果是单模光纤，收发器也必须是单模的，只需要用一根光纤，距离几公里范围内完全不用考虑长短问题，因为单模光纤传输的距离比较远。

如果是多模光纤，收发器必须是多模光纤，一对光纤，距离少的五、六百米，多的2公里。

那么可能涉及一个问题，到底用单模还是多模呢？这里面补充下区别其实没有好坏之分，只有用途不同，多模光纤多用于短距离建筑配线间之间，核心设备到核心设备之间的通信，其优点是通信带宽大，多支持万兆，缺点是相比单模光纤传输距离短。

光纤收发器常见故障及排查方法

光纤收发器常见故障及排查方法我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX100：灯亮表示光纤传输速率为100Mbps；TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FXLink/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TXLink/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

电子信息工程技术《收发器各灯表示的意思》

计算机网络基础
网络故障检测与排除
收发器各灯所表示的意思
.
RLK常亮，光口接收链路正常；不亮，接收链路错误
.
TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误
.
ACT闪亮，光口有数据传输
.
RMD常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管
.
FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞
.
LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输
.
100M常亮，电路速率为100M；不亮，电路速率10M
.
PWR常亮，电源工作正常，反之错误
.。
