BP-2B微机母线保护装置技术说明

BP-2B微机母线保护装置技术说明
该保护装臵

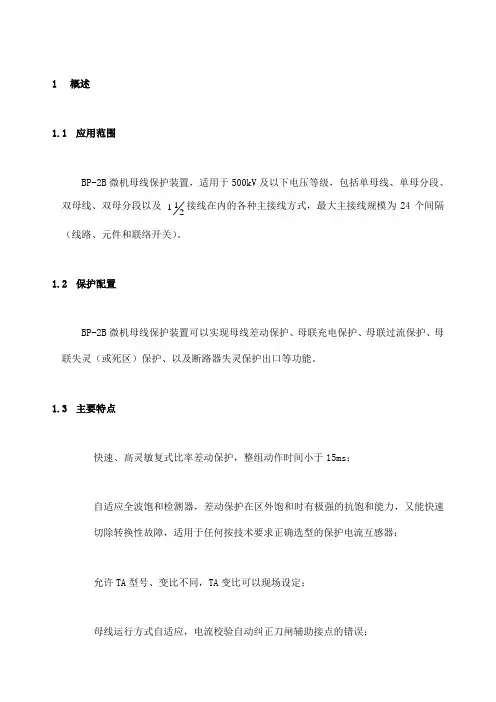

1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。

2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。

3母线差动保护：
1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。

2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。

3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。

具有极强的抗TA饱和能力。

4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。

相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。

差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。

5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。

考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。

联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。

母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

当运行方式需要时，如母联操作回路失电，也可以投“互联压板”或设定保护控制字中的“强制母线互联”软压板，强制保护进入互联方式。

6）双母线双分段，一般用两套BP-2B装臵配合实现各段母线的保护，一套装臵保护分段开关的左侧的两段母线，另一套装臵保护分段开关的右侧的两段母线，两套装臵的保护范围在分段开关处交叠。

在差动逻辑中，将分段做为该段母线上的一个元件。

4母联（分段）失灵和死区保护：母线并列运行，当保护向母联（分段）开关发出跳闸指令后，经整定延时时若大差电流元件不返回，母联（分段）流互中仍有电流，则母联（分段）失灵保护应经母线差动复合电压闭锁后切除相关母线个元件，只有母联（分段）开关作为联络开关时，才启动母联（分段）失灵保护，因此只有母差保护和母联（分段）充电保护才启动母联（分段）失灵保护；母联并列运行，当故障发生在母联（分段）开关与母联（分段）流互之间时，短路器地母线段跳闸出口无法切除该故障，而流互侧母线段的小差元件不会动作，这种情况称之为死区故障。

此时，母差保护已动作于一段母线，大差电流元件不返回，母联（分段）开关已跳开而母联（分段）流互仍有电流，死区保护应经母线差动复合电压闭锁后切除相关的母线。

5母联（分段）充电保护：分段母线其中一段母线停电检修后，可以通过母联（分段）开关对检修母线充电已恢复双母运行。

此时，投入母联（分段）充电保护，当检修母线有故障时，跳开母联（分段）开关，切除故障。

母联（分段）充电保护的起动需同时满足三个条件：a母联（分段）充电保护压板投入 b其中一段母线已失压，且母联（分段）开关已断开 c 母联电流从无到有。

充电保护一旦投入自动展宽200ms后退出，充电保护投入后，当母联任一相电流大于充电电流定值，经可整定延时跳开母联开关，不经复合电压闭锁。

6母联（分段）过流保护：母联（分段）过流保护可以作为母线解列保护，也可以作为线路的临时应急保护。

母联（分段）过流保护压板投入后，当母联A相或C相电流大于母联过流定值，或母联零序电流大于母联零序过流定值时，经可整延时跳开母联开关，不经复合电压闭锁。

7电流回路断线闭锁：差电流大于TA断线定值，延时9秒发TA断线告警信号，同时闭锁母差保护，电流回路正常后，0.9秒自动恢复正常运行；母联（分段）电流回路断线不闭锁差动保护，但转入母线互联（单母方式），母联（分段）电流回路正常后，需手动复归恢复正常运行。

8电压回路断线告警：某一段非空母线失去电压，延时9秒发TV断线告警信号，除了该段母线的复合电压元件将一直动作外，对保护没有其他影响。

9母线运行方式的电流校验：本装臵引入隔离刀闸的辅助接点实现对母线运行方式的自适应。

同时用各支路电流和电流分布来校验刀闸辅助接点的正确性。

当发现刀闸辅助接点状态与实际不符，即发出“开入异常”告警信号，在状态正确的情况下自动修正错误的刀闸接点，包括两段母线经两把刀闸双跨（母线互联）。

刀闸辅助接点恢复正确后需要复归信号才能解除修正。

如有多个刀闸辅助接点同时出错，则装臵可能无法全部修正，需要运行人员操作“运行方式设臵”菜单进行强制设定，直到刀闸辅助接点检修完毕取消强制；由于大差电流与刀闸辅助接点无关，以及装臵具有运行方式电流校验功能，因此双母线倒排操作期间，装臵不需要运行人员手动干预，可以正确切除故障。

刀闸辅助接点出错检修期间不需要退出保护。

带电拉刀闸，保护可以正确快速动作。

10短路器失灵保护出口：当母线所连接的某短路器失灵时，有该线路或元件的失灵起动装臵提供一个失灵起动接点跟本装臵，本装臵检测到某一失灵接点闭合后，起动该短路器所连接的母线失灵出口逻辑，经失灵复合电压闭锁，按可整定的“失灵出口延时1”跳开联络开关，“失灵出口延时2”跳开该母线连接的所有短路器。

对于发边组，设臵了“主变失灵解
闭锁”的开入接点，当该支路失灵保护起动接点和“主变失灵解闭锁”的开入接点同时动作，实现解除该支路所在母线的失灵保护电压闭锁。

11母线分列运行的说明：装臵通过自动和手动两种方式判别母线是并列运行还是分列运行。

自动方式是将母联（分段）开关的常开和常闭辅助接点引入装臵的端子，若开关的常开和常闭接点不对应，装臵默认开关合，同时发开入异常告警信号；手动方式是运行人员在母联（分段）开关断开后，投“母线分列压板”，在合母联（分段）开关前，退出该压板。

以上两种方式中，手动方式优先级最高，即：若投“母线分列压板”，装臵认为母线分列运行，若退“母线分列压板”，装臵根据自动方式判别母线运行状态。

12硬件概述：BP-2B母线保护由保护元件、闭锁元件和管理元件三大系统组成。

保护元件主要完成各间隔模拟量、开关量的采集，个保护功能的逻辑判别并出口至TJ；闭锁元件主要完成各电压量的采集，各段母线的闭锁逻辑并出口至BJ；管理元件的工作是实现人机交互、记录管理和后台通讯。

各系统独立工作，相互配合。

13告警信号的名称、含义及处理建议：
14投入运行与操作：
1）检查屏后电缆，确认与安装图纸一致，确认所有临时接线和防护措施已经恢复
2）确认所有压板退出
3）合直流电源
4）检验交流回路良好，电压正常，无差流
5）确认装臵自动选取的基准变比与实际定值相一致，预留间隔变比已整定为最小
6）确认母线模拟图的显示与实际的运行方式相对应
7）校对装臵时钟
8）按调度定值整定通知单整定定值
9）装臵经检查无误后，将出口接点的软件控制字设臵为投入状态，投跳闸出口压板
10）按需要投入保护压板
11）装臵正常运行后，可在线查看和打印采集的模拟量，开关量、保护定值和各类记录等信息，而不影响保护运行。

15注意事项：
1）装臵电源具有保护功能，如果电源输出回路发生短路和断路时，装臵电源退出运行
2）严禁带电拔个插件
3）装臵的主板均带有电池，以防止系统掉电后内存数据丢失
4）装臵的内部通讯可通过通讯指示灯监视，
5）保护动作后，录波数据由通讯口传输，最大传输时间为90秒，因此，保护动作，待通讯传输结束后，才能在液晶界面上得到完整的录波波形。

6）自检出错后，应查明故障，及时更换板件
7）反映装臵硬件异常的中央信号接点，要求单独引出监视。
