铜排加工及其套热缩管热缩课后复习指导书
铜排加工及套热缩管热缩作业指导书
铜排加工及铜排套热缩管编号：热缩作业指导书实施日期：年月日版本：1.0 受控状态：起草：审核：批准：1.目的规范铜排加工及铜排套热缩管热缩工艺。
2.适用范围本标准适用于铜排加工及铜排套热缩管热缩工艺。
3.定义无4.职责生产部铜排班组长负责本指导书的执行及完善。
工艺质量负责本指导书的执行监督与完善。
5.使用工具及加工设备黑笔、钢卷尺、钢角尺、手套、切料机、冲孔机、角磨机、折弯机、铁锤、美工刀、大剪刀、烤枪、专用套筒、凡士林、烘箱。
6.铜排加工及铜排套热缩管热缩工艺及要求6.1 审核核对生产任务单的下料尺寸与铜排图纸展开长度是否相符。
6.2 领料(如图1)按铜排图纸及尺寸来选择铜排的规格及长度，优先选用仓库中剩余的短铜排，能利用的优先利用（在领取铜排时必须戴上手套，防止铜排氧化层被破坏）；在搬动时，铜排不得在地上拖拉，不得混乱叠压以免在加工过程中有机械损伤，应保持金属材料的光泽。
领料时，如发现铜排表面有弯曲、划痕、气孔、凹坑、起皱、表面氧化层破坏等现象要及时反馈给质检部，确认来料是否有问题。
6.3 剪料(如图2)按照铜排图纸展开尺寸，对铜排长度进行划线并裁剪；铜排剪切后，切断面应平整,并将铜排放置于转运小车上。
铜排展开长度以铜排中性层长度来进行计算。
6.4 划线(如图3)按照图纸对孔位和孔距进行划线，注明孔大小及铜排相对应的物料号。
6.5 冲孔(如图4)根据图纸孔大小要求选择冲孔模具规格，调节定位尺寸(前后调定位，左右对刻度)。
冲孔前，先检查冲孔模具是否完好，凹凸模配合是否符合要求。
6.6 打磨及倒角(如图5)对所有铜排进行打磨，去毛刺处理。
对中、高压铜排需按图纸和工艺要求进行相应倒角。
6.7 折弯(如图6)根据铜排厚度及技术要求，选择V 型槽及折弯刀具半径R, 对折弯角度和折弯模具进行调整，按加工工艺对铜排进行R 角折弯；首件检验，尺寸符合图纸要求则进行批量折弯，如果首件检验出现折弯有裂纹，需及时反馈给质检部，确认是模具问题还是材料问题。
热加工课后习题答案
第一章金属的晶体结构与结晶1．解释下列名词点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。
如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。
如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。
滑移部分与未滑移部分的交界线即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂。
2.常见的金属晶体结构有哪几种？α-Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答：用来说明晶体中原子排列的紧密程度。
关于热缩管的参数及使用
关于热缩管的参数、测量和选型热缩管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等优点，常被应用于线缆等的密封、绝缘和防护。
热缩管的外层材料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等优点，常被应用于线缆等的密封、绝缘和防护。
热缩管的关键参数热缩管主要有长度、内径(ID)、外径(OD)、壁厚(W)以及收缩率等参数。
长度、内径、外径和壁厚都比较容易理解，其中内径根据热缩管的收缩性，可分为出厂内径、出厂壁厚和加热恢复后内径和壁厚。
收缩率是指出厂内径和加热恢复后内径比值。
热缩管的选型要点如何选择合适的热缩管呢？这不仅取决于热缩管的尺寸，跟热缩管的收缩比例也有很大关系。
很多客户会根据热缩管的内径、外径、壁厚以及收缩率等参数进行选择。
然而很多客户在选择的时候，往往忽略了热缩管的收缩性给热缩管性能带来的影响。
在热缩管受热以后，尺寸会发生变化。
所以为你的应用选择一个合适尺寸的热缩管，不是那么容易。
为了使热缩管的绝缘性、防水性、密封性等性能不受到影响，热缩管的出厂内径至少超过所应用物体直径的20%。
二挡热缩管加热恢复后，所应用物体内径至少要比恢复后内径高10%。
例如，TE的RNF-100系列热缩管的出厂内径是1.0”，恢复后内径是0.5”。
那适合的应用物体直径范围如下：0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”所以说，最合适的应用物体直径范围为0.55—0.8”。
这并非说，底物超过这个范围不能用，只是影响热缩管的性能。
比如超过0.8”，在套热缩管的时候可能不那么容易，而且加热恢复后，热缩管的绝缘性、防水性等性能会降低。
如果低于0.55”，由于恢复后的内径已经是0.5”，会导致密封性降低。
另外，在选择热缩管颜色的时候，记得热缩管在膨胀时颜色会变浅。
这也就是说，在使用后热缩管的颜色可能跟刚收到时候的颜色稍微有区别，但这不是缺陷。
热缩管参数的正确测量由于热缩管的伸缩性和柔软性，使得其尺寸测量起来不太容易。
热收缩套(带)补口工序
热收缩套（带）补口工序1、一般工序准备工作→管口清理→管口预热→管口表面处理→管口加热、测温→涂刷底漆→热收缩套（带）安装→加热热收缩套（带）→检查验收→管口补口标识→填写施工、检查记录1、补口机具及检测器具应符合下列要求：——空气压缩机出口处应有油水过滤器，空气压缩机排气量不小于6m3/min；——火焰喷枪、聚四氟乙烯辊轮应由材料生产厂商提供；——液化气罐应符合安全要求，且减压阀输出压力不小于0.15MPa；——数字式测温仪测温，测温范围0℃～300℃之间，且5s稳定显示；——电火花检漏仪的输出电压应满足15kV检漏电压的要求。
2 热收缩套（带）的检验1. 热收缩套（带）包装应严密，应清晰标明以下内容或按业主、监理要求标明：——生产厂商、产品名称；——材料规格、批号；——生产日期。
2．同一牌号的热收缩套（带），首批到货及以后每5000个，应随机抽样，按表1规定的项目进行全面检验，其结果应符合表1的规定。
若不合格，应加倍抽查；仍不合格，则该批判为不合格。
以上检验应由业主或监理指定的检测部门进行。
3．热收缩套（带）基材边缘应平直，表面平整、清洁、无气泡、庇点、裂口及分解变色。
热收缩套（带）的基材厚度应不小于1.5mm，胶层厚度应不小于0.8mm，周向收缩率应不小于15%，轴向收缩率应符合业主的定货要求。
基材经200℃±2℃，5min自由收缩后，其性能应符合表1的规定。
表1 热收缩套（带）的性能指标序号项目性能指标试验方法基材性1 拉伸强度（MPa）≥17 GB/T10402 断裂伸长率（%）≥400 GB/T10403 维卡软化点（℃）≥90 GB16334 脆化温度（℃）≤—65 GB54705 电气强度（MV/m）≥25 GB14086 体积电阻率（Ωm）≥1×1013 GB1410注：1、耐化学介质腐蚀指标为试验后的拉伸强度和断裂伸长率的保持率。
2、高温型收缩套（带）性能指标执行设计技术规格书要求4．底漆的使用和配制应按生产厂商提供的使用说明书进行，其性能应符合设计要求。
铜排加工及套热缩管热缩作业指导书
铜排加工及铜排套热缩管编号：热缩作业指导书实施日期：年月日版本：1.0受控状态：起草：审核：批准：1.目的规范铜排加工及铜排套热缩管热缩工艺。
2.适用范围本标准适用于铜排加工及铜排套热缩管热缩工艺。
3.定义无4.职责生产部铜排班组长负责本指导书的执行及完善。
工艺质量负责本指导书的执行监督与完善。
5.使用工具及加工设备黑笔、钢卷尺、钢角尺、手套、切料机、冲孔机、角磨机、折弯机、铁锤、美工刀、大剪刀、烤枪、专用套筒、凡士林、烘箱。
6.铜排加工及铜排套热缩管热缩工艺及要求6.1 审核核对生产任务单的下料尺寸与铜排图纸展开长度是否相符。
6.2 领料(如图1)按铜排图纸及尺寸来选择铜排的规格及长度，优先选用仓库中剩余的短铜排，能利用的优先利用（在领取铜排时必须戴上手套，防止铜排氧化层被破坏）；在搬动时，铜排不得在地上拖拉，不得混乱叠压以免在加工过程中有机械损伤，应保持金属材料的光泽。
领料时，如发现铜排表面有弯曲、划痕、气孔、凹坑、起皱、表面氧化层破坏等现象要及时反馈给质检部，确认来料是否有问题。
6.3 剪料(如图2)按照铜排图纸展开尺寸，对铜排长度进行划线并裁剪；铜排剪切后，切断面应平整,并将铜排放置于转运小车上。
铜排展开长度以铜排中性层长度来进行计算。
6.4 划线(如图3)按照图纸对孔位和孔距进行划线，注明孔大小及铜排相对应的物料号。
6.5 冲孔(如图4)根据图纸孔大小要求选择冲孔模具规格，调节定位尺寸(前后调定位，左右对刻度)。
冲孔前，先检查冲孔模具是否完好，凹凸模配合是否符合要求。
6.6 打磨及倒角(如图5)对所有铜排进行打磨，去毛刺处理。
对中、高压铜排需按图纸和工艺要求进行相应倒角。
6.7 折弯(如图6)根据铜排厚度及技术要求，选择V 型槽及折弯刀具半径R, 对折弯角度和折弯模具进行调整，按加工工艺对铜排进行R 角折弯；首件检验，尺寸符合图纸要求则进行批量折弯，如果首件检验出现折弯有裂纹，需及时反馈给质检部，确认是模具问题还是材料问题。
铜排套热缩管的操作流程

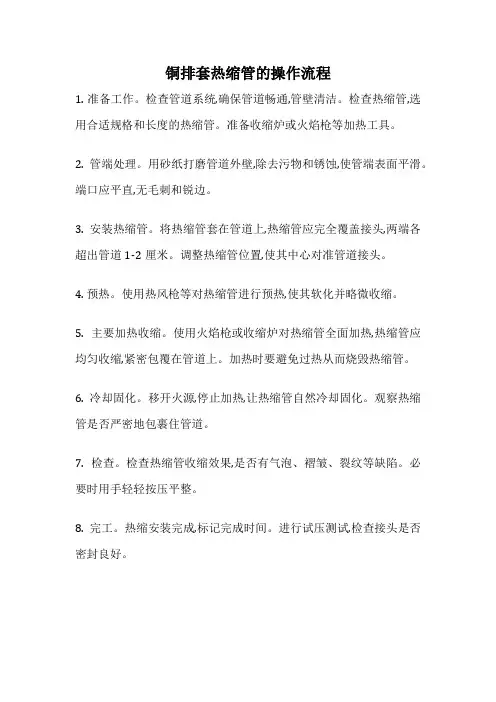

铜排套热缩管的操作流程
1. 准备工作。
检查管道系统,确保管道畅通,管壁清洁。
检查热缩管,选用合适规格和长度的热缩管。
准备收缩炉或火焰枪等加热工具。
2. 管端处理。
用砂纸打磨管道外壁,除去污物和锈蚀,使管端表面平滑。
端口应平直,无毛刺和锐边。
3. 安装热缩管。
将热缩管套在管道上,热缩管应完全覆盖接头,两端各超出管道1-2厘米。
调整热缩管位置,使其中心对准管道接头。
4. 预热。
使用热风枪等对热缩管进行预热,使其软化并略微收缩。
5. 主要加热收缩。
使用火焰枪或收缩炉对热缩管全面加热,热缩管应均匀收缩,紧密包覆在管道上。
加热时要避免过热从而烧毁热缩管。
6. 冷却固化。
移开火源,停止加热,让热缩管自然冷却固化。
观察热缩管是否严密地包裹住管道。
7. 检查。
检查热缩管收缩效果,是否有气泡、褶皱、裂纹等缺陷。
必要时用手轻轻按压平整。
8. 完工。
热缩安装完成,标记完成时间。
进行试压测试,检查接头是否密封良好。
铜排加工及套热缩管热缩作业指导书审批稿
铜排加工及套热缩管热缩作业指导书铜排加工及铜排套热缩管编号：热缩作业指导书实施日期：年月日版本：受控状态：起草：审核：批准：1.目的规范铜排加工及铜排套热缩管热缩工艺。
2.适用范围本标准适用于铜排加工及铜排套热缩管热缩工艺。
3.定义无4.职责生产部铜排班组长负责本指导书的执行及完善。
工艺质量负责本指导书的执行监督与完善。
5.使用工具及加工设备黑笔、钢卷尺、钢角尺、手套、切料机、冲孔机、角磨机、折弯机、铁锤、美工刀、大剪刀、烤枪、专用套筒、凡士林、烘箱。
6.铜排加工及铜排套热缩管热缩工艺及要求审核核对生产任务单的下料尺寸与铜排图纸展开长度是否相符。
领料(如图1)按铜排图纸及尺寸来选择铜排的规格及长度，优先选用仓库中剩余的短铜排，能利用的优先利用（在领取铜排时必须戴上手套，防止铜排氧化层被破坏）；在搬动时，铜排不得在地上拖拉，不得混乱叠压以免在加工过程中有机械损伤，应保持金属材料的光泽。
领料时，如发现铜排表面有弯曲、划痕、气孔、凹坑、起皱、表面氧化层破坏等现象要及时反馈给质检部，确认来料是否有问题。
剪料(如图2)按照铜排图纸展开尺寸，对铜排长度进行划线并裁剪；铜排剪切后，切断面应平整,并将铜排放置于转运小车上。
铜排展开长度以铜排中性层长度来进行计算。
划线(如图3)按照图纸对孔位和孔距进行划线，注明孔大小及铜排相对应的物料号。
冲孔(如图4)根据图纸孔大小要求选择冲孔模具规格，调节定位尺寸(前后调定位，左右对刻度)。
冲孔前，先检查冲孔模具是否完好，凹凸模配合是否符合要求。
打磨及倒角(如图5)对所有铜排进行打磨，去毛刺处理。
对中、高压铜排需按图纸和工艺要求进行相应倒角。
折弯(如图6)根据铜排厚度及技术要求，选择V型槽及折弯刀具半径R, 对折弯角度和折弯模具进行调整，按加工工艺对铜排进行R角折弯；首件检验，尺寸符合图纸要求则进行批量折弯，如果首件检验出现折弯有裂纹，需及时反馈给质检部，确认是模具问题还是材料问题。
电工热缩管使用方法
电工热缩管使用方法
电工热缩管使用方法：
①选取适当尺寸热缩管通常直径为包裹物体未收缩状态下两倍左右；
②在开始之前确保所有电线剥皮长度一致露出铜芯部分干净无氧化；
③将热缩管套在一端裸露铜线上注意避免覆盖绝缘层防止滑脱；
④接下来进行电线连接操作比如采用焊接绞合或使用接线端子；
⑤连接完毕后调整热缩管位置覆盖住裸露部分准备收缩固定；
⑥使用热风枪均匀加热热缩管直至其完全收缩贴紧电线表面；
⑦加热过程中保持一定距离避免温度过高烧焦或熔化热缩材料；
⑧如果没有热风枪也可选择打火机但需更加小心控制火焰接近速度；
⑨对于多根线缆并排使用一根大号热缩管可实现整体包覆增强防水性能；
⑩在一些特殊场合如水下作业汽车引擎舱内则需选用耐高温防水型热缩管；
⑪完成收缩后检查是否有气泡未完全贴合等情况必要时重新加热调整；
⑫对于长期暴露户外紫外线强烈区域建议挑选抗UV老化型号延长使用寿命。
热收缩套(带)补口工程
目录I、施工组织设计 (3)一）、编制依据 (3)二）、施工组织部署及平面布置 (4)1、施工组织部署 (4)2、施工平面布置图 (6)三）、分部分项工程施工方法 (9)1、补口施工方案 (12)2、电火花检测 (16)四）、工程投入的主要机械设备情况 (18)1、合理的施工机械配置 (18)2、机械设备和仪器使用、维护、保养制度 (18)3、投入本项目的机械设备、检测用仪器表 (22)五）、劳动力安排计划 (25)六）、确保工程质量技术组织措施 (28)1、施工项目创优措施 (28)2、人员培训 (31)3、材料、设备进场和二次检验制度 (34)4、分部分项质量控制和工序控制及自检、自控措施 (36)5、工序质量控制、自检、自控措施 (39)6、国家有关施工规范和标准的执行 (40)7、工程质量回访和保修 (42)七）、安全生产技术组织措施 (44)1、安全保障体系和专业性较强有针对性的安全专项技术措施 (44)2、控制事故发生的具体办法 (49)八）、文明施工技术组织措施 (56)九）、确保工期技术组织措施 (60)十）、招标人特别关注的问题 (63)1、与其他承包商之间的关系协调和交叉施工方法 (63)2、工程难点段施工组织和技术措施 (64)3、与以建或在建油气管道、高压输电线路及高速路并行的交叉施工方案664、补口施工的质量保证措施和管道补口的保护 (66)5、水网地带施工难点及一般地段施工方法 (69)6、HSE管理方针 (70)7、材料的接、保、运措施 (70)8、文控管理措施与竣工资料编制计划 (73)II、项目管理机构配备 ...................................................... 错误！未定义书签。
一）、项目管理机构配备情况表 ....................................... 错误！未定义书签。
二）、项目经理资质证书及简历表.................................... 错误！未定义书签。
热缩套管工艺守则
6
Φ10
10
Φ12
16
15×4
Φ14
25
Φ15
15×4（15×3）
Φ16
35
Φ20
5
20×4（20×3）
Φ22
70
Φ25
95
Φ28
120
Φ30
150
30×6（30×4）
Φ35
185
Φ40
240
40×4（40×6、40×8）Φ5Biblioteka （Φ55）50×6（50×5）
Φ60（Φ70）
60×8（60×6）
Φ75（Φ80）
1适应范围
本工艺守则适用于公司生产的高、低压成套开关设备中的热缩套管的使用。
2设备和工具
电吹风或加热器及各种规格的阻燃热缩套管。
3工艺要求
3.1根据铜排（电缆）的规格来选取热缩套管规格(见附表)。
3.2按铜排（电缆）相位来选取颜色，A相为黄色、B相为绿色、C相为红色。
3.3母线搭接边缘，根据铜排的规格预留10-20mm后套热缩套管，相同长度的母线套的热缩套管长度应一致。
4.4.4热缩套管的周围均匀加热，若两人操作须同时加热。
4.5用电吹风或加热器加热直到热缩套管平整地套在铜排（电缆）上，用手拉住套管的一端不能移动为止。
4.6加热后修理两端端头的热缩套管。
注：吹风口不能直对人体的皮肤，以免烫伤。
附表：径向收缩率≥50%
规格（mm）
适用电缆标称截面（m㎡）
适用铜（铝）排（mm）
80×10（80×8、80×6）
Φ95（Φ100）
100×12（100×10、100×8）
Φ100（Φ105）
120×12（120×10）
铜排加工及套热缩管热缩作业指导书 ()
1.目的规范铜排加工及铜排套热缩管热缩工艺。
2.适用范围本标准适用于铜排加工及铜排套热缩管热缩工艺。
3.定义无4.职责生产部铜排班组长负责本指导书的执行及完善。
工艺质量负责本指导书的执行监督与完善。
5.使用工具及加工设备黑笔、钢卷尺、钢角尺、手套、切料机、冲孔机、角磨机、折弯机、铁锤、美工刀、大剪刀、烤枪、专用套筒、凡士林、烘箱。
6.铜排加工及铜排套热缩管热缩工艺及要求6.1 审核核对生产任务单的下料尺寸与铜排图纸展开长度是否相符。
6.2 领料(如图1)按铜排图纸及尺寸来选择铜排的规格及长度，优先选用仓库中剩余的短铜排，能利用的优先利用（在领取铜排时必须戴上手套，防止铜排氧化层被破坏）；在搬动时，铜排不得在地上拖拉，不得混乱叠压以免在加工过程中有机械损伤，应保持金属材料的光泽。
领料时，如发现铜排表面有弯曲、划痕、气孔、凹坑、起皱、表面氧化层破坏等现象要及时反馈给质检部，确认来料是否有问题。
图1 领料图2 剪料6.3 剪料(如图2)按照铜排图纸展开尺寸，对铜排长度进行划线并裁剪；铜排剪切后，切断面应平整,并将铜排放置于转运小车上。
铜排展开长度以铜排中性层长度来进行计算。
6.4 划线(如图3)按照图纸对孔位和孔距进行划线，注明孔大小及铜排相对应的物料号。
6.5 冲孔(如图4)根据图纸孔大小要求选择冲孔模具规格，调节定位尺寸(前后调定位，左右对刻度)。
冲孔前，先检查冲孔模具是否完好，凹凸模配合是否符合要求。
6.6 打磨及倒角(如图5)对所有铜排进行打磨，去毛刺处理。
对中、高压铜排需按图纸和工艺要求进行相应倒角。
6.7 折弯(如图6)根据铜排厚度及技术要求，选择V 型槽及折弯刀具半径R, 对折弯角度和折弯模具进行调整，按加工工艺对铜排进行R 角折弯；首件检验，尺寸符合图纸要求则进行批量折弯，如果首件检验出现折弯有裂纹，需及时反馈给质检部，确认是模具问题还是材料问题。
一般情况下，铜排厚度与折弯刀具选择:铜排厚度≤5mm 时，折弯刀具用R5；5mm ＜铜排厚度≤10mm 时，折弯刀具用R10； 6.8 称重对铜排成品及废料进行称重。
热缩管正确使用方法
热缩管正确使用方法热缩管是一种常见的电线绝缘材料，广泛应用于电气、通讯、汽车等行业。
它具有优异的绝缘性能和防水防潮功能，能够有效保护电线连接处不受外界环境的影响。
然而，要发挥热缩管的作用，正确的使用方法至关重要。
下面将介绍热缩管的正确使用方法，希望能帮助大家更好地应用热缩管。
首先，选择合适尺寸的热缩管。
在使用热缩管之前，需要根据电线的直径和长度选择合适尺寸的热缩管。
热缩管的直径应该略大于电线直径，以确保能够完全覆盖电线并有一定的收缩余量。
同时，长度也要合适，能够覆盖连接处并留有一定的重叠部分。
其次，清洁电线连接处。
在使用热缩管之前，需要确保电线连接处干净整洁。
如果有油污、灰尘或其他杂物，都会影响热缩管的粘附效果。
因此，使用前可以用清洁剂或酒精棉球进行清洁，确保表面干净。
然后，使用热源加热热缩管。
热缩管的收缩是通过加热来实现的，一般可以使用火机、热风枪或其他加热工具。
在加热时，要保持适当的距离和角度，避免过热或局部过热，导致热缩管变形或烧损。
同时，要均匀加热整个热缩管，确保其能够均匀收缩并与电线连接处完全贴合。
最后，冷却固化热缩管。
在热缩管收缩后，需要等待其自然冷却固化。
在这个过程中，不要随意移动或拉扯热缩管，以免影响其固化效果。
一般情况下，热缩管固化时间不长，等待一段时间即可完成固化。
总的来说，热缩管的正确使用方法包括选择合适尺寸、清洁电线连接处、使用适当的热源加热和冷却固化热缩管。
只有严格按照正确的方法操作，才能确保热缩管能够发挥其应有的作用，保护电线连接处并延长使用寿命。
希望以上介绍的热缩管正确使用方法能够帮助大家更好地应用热缩管，确保电线连接处的安全可靠。
如有任何疑问或需要进一步了解，欢迎随时咨询相关专业人士或生产厂家。
热缩作业指导书
资格要求：操作员
作业对象：需热缩的电子线
作业项目：热缩及打扎带
注意事项：1.热缩套管规格型号 2.扎带位置及尺寸 3.电子线型号规格
热缩作业要点
1.按技术图纸要求确定热缩套管型号规格,并按要求领料.
2.接通电热枪电源.
3.将热缩管套入电子线,按尺寸要求定位于相应位置,电子线整齐排列在操作台上.
4.将电热枪枪口对准电子线上的热缩管,距离热缩管约3-5cm处热缩(见图一).
5.在热缩过程中,要将电热枪来回移动,防止电热枪长时间集中在某一处而烫伤线体.
6.热缩后将粘合在一起的电子线抖散,然后自然冷却.
7.对于只能单一热缩的电子线可参照图二的操作方法进行热缩.对于较长或难以用电热枪热缩的电子线,可用水煮法热缩.
8.工作完毕,切断电热枪电源,清理工作台.
注意事项：
1.热风枪有高温，注意烫伤危险
2.热放枪不用时，将其树立放好，远离易燃易爆品，防止火灾发生
测量尺寸 整齐排列在瓷砖上 成品
图一.热风枪热缩1 图二.热风枪热缩2
辅助工具
热风枪、剪刀等
编制：操宇航审核： 批准： 日期：
热收缩管检验作业指导书(美的集团).doc
广东美的环境电器制造有限公司中心实验室热收缩管检验作业指导书文件编号：WI-T-120 版本：A版编制/日期:李新岩2007.5.18审核/日期:陈建华2007.5.18批准/日期:邓美华2007.5.19受控状态:原检验项目现检验项目修改说明修订人批准备注热收缩管检验作业指导书文件编号：WT-T-120版本：第A版第0次修改生效日期：2007年5月22日序号检验项目技术要求检验方法1外观表面光滑、认证标志字迹清晰目测2尺寸标称尺寸或符合相关图纸、技术文件要求（厚度0. 2mm）用游标卡尺测试3轴向收缩W10%在烘箱屮测试后用游标卡尺测4径向收缩>50%在烘箱中测试后用游标卡尺测、亠5收缩温度>90°C在烘箱屮测试后用游标卡尺测6使用温度-55°C~125°C在烘箱中测试7耐压击穿2500V/lmin 用耐压测试仪按电气强度试验作业指导书进行测试热收缩管检验作业指导书文件编号：WT-T-120版本：第A版第0次修改生效日期：2007年5月22日备注：1产品型式试验基木上按上述顺序进行，如果某些试验项的结果与进行该项试验的先后顺序无关，试验顺序可以变动；2试验应在无强制对流空气且坏境温度为20°C±5°C的场所进行；3首样检验、试制新产品、产品在设计、工艺、材料有重大改变时，上述每项都必须检验。
其余则可以根据客户或送检部门要求检验其中一项、儿项或全部项目；4型式试验时如有任一试验条款中任一试品不合格，则判该批为不合格，要求改进后重新送样，并对不合格项目进行复试；5型式试验的样本长度不少于10米；6本作业指导书引用标准有（标准如有修订或换版则以最新版为准），试验屮不完善的项目可引用相应标准的对应章节作补充：GB 4706.1 家用和类似用途电器的安全第一部分：通用要求GB7116 聚氯乙烯玻璃漆管GB 7113 电气绝缘漆管一般要求7型式试验屮，“■…”表示“不适用表示“未检验”。
母排热缩套管加工工艺
母排热缩套管加工工艺母线热缩套管加工工艺1、适用范围:本守则适用于本厂生产的交流高、低压成套开关设备、预装式变电站及组合式变压器低压仓的母线热缩套管加工。
2、使用工具加热枪（电热型或燃气型），烘箱、钢直尺、角尺、电工刀、卷尺。
3、加工过程3．1加热枪加热法3.1.1打开加热枪，对需套热缩套管的铜排全段预热，加热要均匀，使铜排温度高于环境温度，约60℃左右；3.1.2将合适长度的套管套在铜排上，操作时应戴上防护手套，以免热铜排烫伤。
3.1.3用加热枪对套管进行加热，加热时应从一端向另一端缓慢均匀加热，或从中间向两端加热，禁止从两端向中间加热，以免出现气泡、胀肚现象；3.1.4加热时遇有折弯处时，应先加热内弯，再加热外弯，就可避免套管在折弯处出现褶皱；3.1.5加热时，应均匀移动加热枪，使套管均匀受热，而不能使局部温度过高，导致出现热缩管被烤焦或贴冷现象；3.1.6加热结束，待铜排冷却后，用电工刀按《母线制作及装配工艺守则》要求划去搭接处的热缩套管，划套管时，用力不宜过大，以免损伤铜排；3.1.7加工结束后，若发现套管表面有污迹，应采用抹布（必要时蘸取不影响套管绝缘性能的溶剂）擦拭干净。
3．2烘箱加热法3.2.1打开烘箱，将温度调至60℃~70℃左右，对需套热缩套管的铜排全段预热5分钟；3.2.2从烘箱内取出铜排，将合适长度的套管套在铜排上，操作时应戴上防护手套，以免热铜排烫伤。
3.2.3根据套管厂家提供的资料，选择合适的温度及加热时间后，利用烘箱对套管进行加热，注意放在烘箱内的铜排不要太挤，以免套管热缩时受力导致热缩效果不好；3.2.4加热结束，待铜排冷却后，用电工刀按《母线制作及装配工艺守则》要求划去搭接处的热缩套管，划套管时，用力不宜过大，以免损伤铜排；3.2.5加工结束后，若发现套管表面有污迹，应采用抹布（必要时蘸取不影响套管绝缘性能的溶剂）擦拭干净。
4、工艺要求热缩后的母排管表面应该达到如下要求：1）表面平整，无开裂，无贴冷现象。
热缩套管规格知识
热缩套管热缩套管是什么东西？热缩管阻燃、绝缘、耐温性能，热缩套管是一种特制的聚烯烃材质热收缩套管,也有叫做EVA材质的。
它具有柔软有弹性。
受热（70-90度）会收缩，广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀电工器材商店有卖，一般大的经营电线电料的店子都有 ,常用在电线接头上，选合适的热缩管，套在电线接头上，用热风枪加热，热缩管收缩，就把接头套牢了热缩套管的功能一般用电子，电器，电池等包装绝缘作用通过使用热风机可以使之紧缩，起到绝缘，防护等功能热缩套管用什么东西加热电吹风，热风机，热收缩机就可以。
热缩套管的作用热缩套管是一种热收缩包装材料，遇热即收缩，按材质分可分为pvc热缩套管、pet热缩套管、辐照交联pe热缩套管、10KV高压母排保护热缩套管、35KV高压母排保护热缩套管、含胶双壁热缩套管、仿木纹热缩套管热缩套管的材质或种类有哪些热缩管的材料主要是塑料，包括PVC，ABS，EVA，PET等等硅橡胶热缩套管是针对电子零件的绝缘、保护而设计开发的产品。
热缩套管加热时，套管内径迅速收缩一半，将被保护的电子部件紧紧包覆在套管内，而不受外界环境的影响。
其不同于其它套管的最大优点是耐温能达到200℃。
应用一般应用于医疗器械、家用电器、航天航空、军工、汽车制造、电子元器件、变压器、马达等。
UL认证pe辐照交联热缩管具有耐高温、机械强度大、耐化学性好等优点，广泛应用于电缆、接头、变电器、电感线圈的绝缘材料，也可用作油、水、煤气和化工管道的防腐包覆。
pet热缩管从耐热性、电绝缘性能、机械性能上都大大超过pvc热收缩套管，更主要的是PET热收缩套管具有无毒性，易于回收，不含邻苯二甲酸盐[酯].对人体和环境不会产生毒害影响，更符合环保要求。
在使用方法上，pet热缩管和pvc热收缩套管无多大区别，不会增加用户在设备方面的投资，是新一代的包装材料。
环保型PET热收缩套管，主要应用于铝电解电容器、电池、电感等电子元件及轻工产品之封装保护。
热缩套管加工工艺
热缩套管加工工艺（培训资料）一、热缩套管的选用1、当用户提出要求时，应在母排上套热缩套管。
2、套管内外光洁、平滑，无破损、无龟裂。
3、电压等级应与产品相匹配。
（1kV、10kV、35kV）4、规格应与母排相匹配一般情况下，套管的内径与母排的宽度相同。
但在1kV产品中，当母排折弯角度≤1200时，或母排成Z字形时，套管的内径应比母排的宽度大5-10mm。
5、套管的颜色应按母排的相序选配。
A、B、C三相和中性线（即零线）必须分别用黄、绿、红、淡蓝色来表示相序，不允许在母排上都套红色或黑色套管后再贴色标来表示相序。
(注意：不能用蓝色来代替淡蓝色。
蓝色代表的是直流负极。
)6、A、B、C三相的引下母线应按上、中、下排列或左、中、右排列或远、中、近排列，以满足标准要求。
7、用来固定母排的螺栓，应注意选择合适的长度，以保证螺栓紧固后螺栓露出螺母2～5扣。
8、在母排连接过程中，当母线平置时连接螺栓应由下往上穿。
其余情况下，螺母应置于维护侧。
二、热缩套管的剪裁1.热缩套管的剪裁长度应根据母排长度确定。
（见图1及公式1）图 1L—母排长度L1—热缩套管收缩后长度L2—搭接母排宽度公式1 L1=L-2×（L2+10）（长度单位：mm）2.当母排较长，单根的热缩套管无法套用时，可用2根热缩套管搭接。
（1k V产品可以使用连续套管，所以一般不允许用2根热缩套管搭接）搭接尺寸10kV应符合图2；35kV应符合图3的要求。
3.同一批次的产品中，同一位置的搭接方式必须要统一。
4.母排中段有支柱绝缘子固定，或有与其它母排搭接的则需在护套中间割出安装孔或搭接面。
安装孔尺寸见图4；搭接尺寸见图5及公式2。
图 4公式2 L1=L+2×10 {长度单位：mm}三、热缩套管烘制前的准备工作1、需套热缩管的母排在烘制前应进行清洁处理，去掉母排上的杂物。
表面不得有毛剌、铁屑，锉平母排制作过程中产生的尖角，防止损伤套管。
2、检查烘箱、温度表、热电偶是否处于完好状态。
