三阶互调的计算及IP3测试原理和方法解析三阶互调（third-order intermodulation distortion）是指两个或多个不同频率的信号通过非线性系统混合产生的互调成分。

互调是电子器件和电路中常见的失真现象，会对系统性能造成不利影响。

为了评估一个系统的非线性失真程度，可以进行IP3（Third-order Intercept Point）测试。

IP3测试的原理是通过测量三阶互调产生的失真成分，以判断系统的线性性能。

这种测试方法基于以下两个假设：第一，系统是无记忆的，即系统的响应只取决于当前的输入信号；第二，互调失真的产生是非线性元件引起的，因此可以将非线性元件的输出信号进行分解，分析其中的互调成分。

进行IP3测试时，通常会采用两个低频信号，频率为f1和f2，以及一个高频信号f1+f2、通过向系统输入这几个信号，并观察系统输出中的三阶互调失真成分，就可以得到所需的IP3值。

IP3值越高，说明系统的线性性能越好，失真程度越低。

当输入信号的幅度较小时，系统呈现线性响应，输出信号主要由输入信号线性幅值缩放得到；而在输入信号较大时，非线性元件开始发挥作用，互调失真成分逐渐增加。

IP3值即是在低输入信号幅度时，系统输出信号与输入信号直线关系相交的点。

进行IP3测试时，通常采用网络分析仪或频谱分析仪等设备。

具体测试过程如下：1.准备测试设备，包括信号源、功率放大器、网络/频谱分析仪等。

2.设置信号源生成两个低频信号f1和f2，频率通常设置在几百kHz至几GHz范围内。

3.输入信号源的两个低频信号频率，以及一个高频信号f1+f24.将输入信号通过功率放大器放大到合适的幅度，并连接到被测设备的输入端。

5.将被测设备的输出信号连接到网络/频谱分析仪，设置其相应的频谱范围和带宽。

6.开始测试，记录网络/频谱分析仪中的输出信号谱线，观察其中的互调失真成分。

7.通过分析谱线，确定三阶互调失真成分的幅度，计算出IP3值。

三阶互调频率截取点测试方法__概述及解释说明

三阶互调频率截取点测试方法概述及解释说明1. 引言1.1 概述本篇文章旨在介绍三阶互调频率截取点测试方法，并对其进行解释和说明。

通过该方法可以准确测试和评估系统中的三阶互调失真发生的频率范围。

1.2 文章结构文章分为五个主要部分：引言、三阶互调频率截取点测试方法、实施步骤及注意事项、应用和案例分享以及结论。

每个部分都包含了具体的内容，方便读者快速了解主题。

1.3 目的三阶互调是无线电通信系统中常见的干扰问题，它会导致信号质量下降并影响通信效果。

因此，准确测量和确定三阶互调频率截取点对于系统性能优化和干扰抑制至关重要。

本文旨在介绍一种有效的测试方法，以帮助工程师更好地理解和解决这一问题，从而提高系统性能和用户体验。

2. 三阶互调频率截取点测试方法：2.1 定义和背景：三阶互调是无线通信系统中一个重要的非线性现象，其中两个或多个不同的信号通过设备或系统时，可能会产生新的频率分量。

为了评估系统性能并提高无线通信质量，需要对三阶互调进行测试。

而三阶互调频率截取点测试方法是一种用于确定信号在继续通过传输系统之前被严格过滤掉的频率点。

2.2 原理解释：三阶互调频率截取点测试方法基于采用特定的测量设备和技术来检测和确定信号经过设备或系统时产生的额外频率。

一般情况下，这些额外频率都是不需要的，并且可能导致干扰或降低通信质量。

该方法主要依赖于信号发生器和功率计等测试仪器。

首先，使用信号发生器生成两个或多个测试信号，并将它们输入到待测设备或系统中。

然后，在不同的输入功率水平下通过功率计来测量输出序列中所有可能产生的互调产品。

根据测量结果，可以绘制出一个功率与频率之间关系的图表。

在此图表上，我们可以观察到各个互调分量的功率水平以及它们发生的频率点。

通过分析这些数据，就可以得到三阶互调频率截取点（Third Order Intercept Point,TOI），即信号产生的第三阶非线性失真产品开始受到过滤或衰减的具体频率值。

三阶截断点和二阶截断点.doc

三阶截断点和二阶截断点
在射频或微波多载波通讯系统中，三阶交调截取点IP3（Third-order Intercept Point）是一个衡量线性度或失真的重要指标。

交调失真对模拟微波通信来说，会产生邻近信道的串扰，对数字微波通信来说，会降低系统的频谱利用率，并使误码率恶化；因此容量越大的系统，要求IP3越高，IP3越高表示线性度越好和更少的失真。

IP3通常用两个输入音频测试，这里所指的音频与我们在低频电子线路的音频有区别，实际上是两个靠的比较近的射频或微波频率。

双音或多音信号在非线性器件中会产生交调：
多数交调产生的信号在带外，不会引入问题。

但是3阶信号离基频最近，有可能落入带内，从而使输出产生非线性或者失真。

例如放大器，基频是1：1增长，3rd是3：1增长，IP3点就是3rd信号影响超过基频的点；。

三阶交调失真测量方案

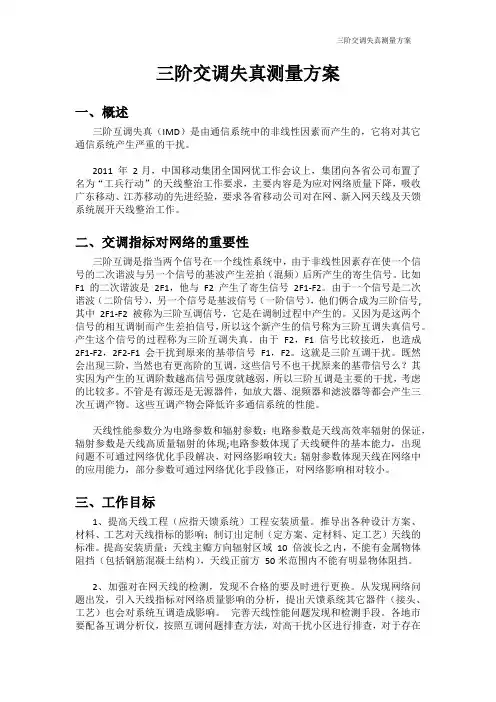

三阶交调失真测量方案一、概述三阶互调失真（IMD）是由通信系统中的非线性因素而产生的，它将对其它通信系统产生严重的干扰。

2011 年2月，中国移动集团全国网优工作会议上，集团向各省公司布置了名为“工兵行动”的天线整治工作要求，主要内容是为应对网络质量下降，吸收广东移动、江苏移动的先进经验，要求各省移动公司对在网、新入网天线及天馈系统展开天线整治工作。

二、交调指标对网络的重要性三阶互调是指当两个信号在一个线性系统中，由于非线性因素存在使一个信号的二次谐波与另一个信号的基波产生差拍（混频）后所产生的寄生信号。

比如F1 的二次谐波是2F1，他与F2 产生了寄生信号2F1-F2。

由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号,其中2F1-F2 被称为三阶互调信号，它是在调制过程中产生的。

又因为是这两个信号的相互调制而产生差拍信号，所以这个新产生的信号称为三阶互调失真信号。

产生这个信号的过程称为三阶互调失真。

由于F2，F1信号比较接近，也造成2F1-F2，2F2-F1 会干扰到原来的基带信号F1，F2。

这就是三阶互调干扰。

既然会出现三阶，当然也有更高阶的互调，这些信号不也干扰原来的基带信号么？其实因为产生的互调阶数越高信号强度就越弱，所以三阶互调是主要的干扰，考虑的比较多。

不管是有源还是无源器件，如放大器、混频器和滤波器等都会产生三次互调产物。

这些互调产物会降低许多通信系统的性能。

天线性能参数分为电路参数和辐射参数：电路参数是天线高效率辐射的保证，辐射参数是天线高质量辐射的体现;电路参数体现了天线硬件的基本能力，出现问题不可通过网络优化手段解决，对网络影响较大；辐射参数体现天线在网络中的应用能力，部分参数可通过网络优化手段修正，对网络影响相对较小。

三、工作目标1、提高天线工程（应指天馈系统）工程安装质量。

推导出各种设计方案、材料、工艺对天线指标的影响；制订出定制（定方案、定材料、定工艺）天线的标准。

三阶互调的计算及IP3测试原理和方法详细教程

三阶互调的计算及IP3测试原理和方法详细教程三阶交截点（IP3）是衡量通信系统线性度的一个重要指标，他反映了系统受到强信号干扰时互调失真的大小。

当系统的IP3较高时，要精确测试IP3 会比较困难，因为测试环境中各种因素（如测试配件的隔离度、线性度和匹配性等）都容易影响高IP3的测试。

下面将简略介绍IP3的测试原理，详细分析高IP3的测试方法。

1IP3测试原理在无线通信设备中，器件（如放大器、混频器、调制/解调器等）的非线性通常会使同时侵入2个或多个强干扰信号发生相互调制，并产生新的频率成分，这种现象称为互调。

互调干扰不仅能降低有用信号的功率，引起信号失真，降低系统选择性，还能破坏邻近信道的性能。

因此，互调性能是系统常检指标，通常用IP3来表示。

IP3是工作频率信号在理想线性系统中的输出信号与三阶互调分量幅值相等时的交点，是一个固定点。

如图1所示［1］。

该点是虚交点，实际系统中无法直接测出，但可以通过相关的测量值计算出来。

下面将简单介绍IP3计算式的原理。

虽然侵入系统的强信号可能有2个或2个以上，但为了测试的方便，假设只有2个强的等幅单音信号侵入了系统。

若用一个幂级数来表示器件的非线性作用，并假设单音信号的频率分别为f1和f2，那么不难推出三阶互调分量的频率为（2f1－f2）或（2f2－f1）。

IP3（IIP3，OIP3）的计算式为［2］：其中：IIP3为输入IP3，是IP3的横坐标；OIP3为输出IP3，是IP3的纵坐标；Pin为单音信号的输入功率电平；Pout为单音信号的输出功率电平；G为被测件（Device Under Test - DUT）的小信号增益。

IMD3为三阶互调失真，他等于干扰信号的输出功率电平减去三阶互调量功率电平的值，即：。

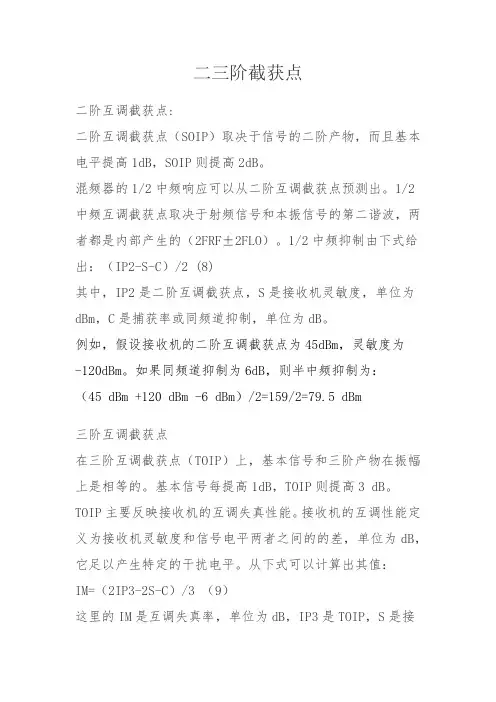

二三阶截获点

二三阶截获点
二阶互调截获点:
二阶互调截获点（SOIP）取决于信号的二阶产物，而且基本电平提高1dB，SOIP则提高2dB。

混频器的1/2中频响应可以从二阶互调截获点预测出。

1/2
中频互调截获点取决于射频信号和本振信号的第二谐波，两者都是内部产生的（2FRF±2FLO）。

1/2中频抑制由下式给出：（IP2-S-C）/2 (8)
其中，IP2是二阶互调截获点，S是接收机灵敏度，单位为dBm，C是捕获率或同频道抑制，单位为dB。

例如，假设接收机的二阶互调截获点为45dBm，灵敏度为
-120dBm。

如果同频道抑制为6dB，则半中频抑制为：
（45 dBm +120 dBm -6 dBm）/2=159/2=79.5 dBm
三阶互调截获点
在三阶互调截获点（TOIP）上，基本信号和三阶产物在振幅上是相等的。

基本信号每提高1dB，TOIP则提高3 dB。

TOIP主要反映接收机的互调失真性能。

接收机的互调性能
定义为接收机灵敏度和信号电平两者之间的的差，单位为dB，它足以产生特定的干扰电平。

从下式可以计算出其值：
IM=（2IP3-2S-C）/3 （9）
这里的IM是互调失真率，单位为dB，IP3是TOIP，S是接
收机灵敏度，单位为dBm，C是捕获率或同信道抑制，单位为dB。

方程（9）只包括一个载波的情况。

然而，实际应用的接收机要处理很多载波。

对于2F1-F2和2F1+F2来说，谐波的数量是n（n+1），n为当前载波的数量。

若是三重脉冲，对于F1+F2-F3情况，需要处理的谐波数量为n（n-1）（n-2）/2。
