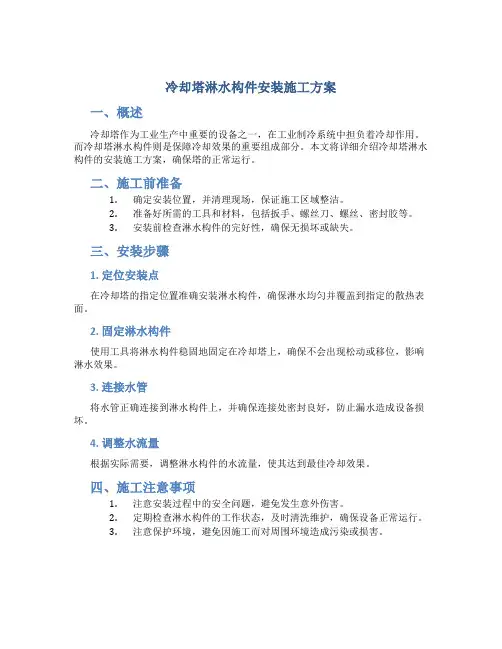

冷却塔淋水构件安装施工方案

冷却塔淋水装置吊装施工方案

1、编制依据

1．1 自然冷却塔淋水装置施工图

1.2《电力建设施工质量验收及评定规程》DL/T5210.1 —2005（土建）1.3《电力建设安全工作规程》DL5009.1 —2002（火力发电厂）

1.4《建筑机械使用安全技术规程》JGJ33—2001

1.5《施工现场临时用电安全技术规范》JGJ46—2005

1.6《双曲线冷却塔施工与质量验收规范》GB50573—2010

1.7 工程建设标准强制性条文

1.8洪雅县凯迪绿色能源开发有限公司1x30MV机组工程施工组织设计；

1.9 中国五冶集团有限公司企业标准《质量、环境、职业健康安全管理手册》；

1.10 中国五冶集团有限公司企业标准《质量、环境、职业健康安全

管理程序文件》；

1.11 其它相关技术规范、规程及质量检验评定标准等；

2、工程概况

工程名称：洪雅县凯迪绿色能源开发有限公司1x30MW机组工程单位工程名称：冷却塔。

建设地点：洪雅县将军乡杨场村。

建设单位：洪雅县凯迪绿色能源开发有限公司

设计单位：西南电力设计院

监理单位：中咨工程建设监理公司总承包单位：西南电力设计院

工程规模和性质：淋水面积1250川自然通风逆流式冷却塔，环基

中心线直径44.78m, 高55m。

淋水装置预制构件主梁32 根、次梁106 根、填料层主梁32 根、填料层次梁152 根、柱40 根、柱长8.7 米

3、施工准备

3.1 技术准备

3.1.1 完成冷却塔相关施工图的图纸会审工作。

3.1.2 根据设计图纸及施工方案完成对施工人员技术交底工作。

3.1.3 杯口处安装用的中心线已弹出，杯口底已根据柱实际长度逐一用砂浆找平，

3.1.4 淋水构件混凝土强度已达到规范要求的强度，满足起运和吊装要求。

3.2 起重工器具准备

3.2.1 起重机械及运输车辆已进场检验合格。

3.2.2 手拉葫芦、钢丝绳、揽风钢丝、卸卡等器具检查合格。

3.2.3 爬梯、夹板、留绳、攀登自锁器、安全扶手绳检查合格。

4、施工组织和人力资源计划

4.1施工组织结构

项目部设项目经理一人，畐U经理一人，总工一人，下设四个部：工程部、质量部、安全部及技术部。详见下图。

4.2劳动力计划表

安装人员及劳动力计划表

5、吊装方案

5.1施工流程

定位放线T杯基底砂浆找平T柱子安装T水槽吊装T单元淋水层主梁安装T单元淋水层次梁安装T单元配水层主梁安装T单元配水层次梁安装。

5.2作业方法及要求

5.2.1淋水柱，最重为5.6吨，长8.7米。选用25吨汽车吊，查吊车性能表，满足机械选型要求。钢丝绳选用①25X19+FC,公称抗拉强

度1770MPa,卸扣选用型号13.5四只。根据设计标高，对杯口底用砂浆找平，弹出杯口及柱中心线，用红油漆标识，双排柱的捆绑，采用两根吊索分别捆绑在双排柱第一根横梁两侧的主柱上，严禁捆绑在

双排柱的横梁上；每根吊索的两端一根从柱上向下翻、一根从柱下向上翻，分别用卸扣连接，形成四根钢丝绳受力。两根钢丝绳的长度应一样，吊起后受力应一致。双只柱一端吊离地面约1米，安装夹板、

捆绑揽风绳（四根①14--6X19、四只3吨手拉葫芦）、捆绑钢筋爬梯，夹板上系一只20米差速器，方便施工人员上爬梯拆卸吊具。当双支柱吊离地面20厘米应停止起吊，检查正常后继续起吊就位。校正后收紧揽风绳（揽风绳与地面的夹角不大于450），钢楔锁劳杯口，此时，吊索稍微松下，用经纬仪再次检查柱子垂直度，校正后方可脱钩，及时进行杯口灌浆（C30 细石混凝土）。当灌浆的细石混凝土强度达到21MPa,且连续梁已安装，方可拆除

中间揽风绳，两端揽风绳不得拆除。

5.3 淋水构件安装

5.3.1 淋水单柱用一点吊装，吊点处用起吊钢丝绳捆绑在第二道牛腿下方，

捆绑处应有防啃口保护措施。并挂上吊钩，在柱脚处垫上一块4cm 厚的木板，起钩，当柱头离地1 米时，停止起吊，施工人员迅速将安装用的夹板及爬梯安装好并在夹板处捆绑一只差速器方便施工人员拆除吊索，拉好揽风绳，再起钩把柱子吊垂直并离开地面20cm。吊车旋转将柱吊至杯口上方，人力稳住后缓缓下降，在柱脚离杯底3~5 cm 时，停止下落，使柱子下部四面的中心线与杯口四周相应的中心线对准后，缓缓下落，柱中心与杯基表面中心线误差<5mm 后，用钢楔在四周打紧，柱子上部用四根揽风绳分别挂上2 吨的倒链，拉紧。用两台经纬仪在柱相邻的两个面上，检查柱子的垂直度利用揽风绳校正。柱校正后，拆除吊索，随即进行杯口灌浆。安装梁，梁的吊点在两端的吊环上，牛腿面垫橡胶衬，使梁上的孔与牛腿上的预留筋承插梁安装后及时灌注砂浆。人员在安装好的梁上行走，必须设安全扶手

绳，施工人员的安全带应挂在安全扶手绳上。

5.4 梁的吊装

水管与梁、柱与梁的连接采用氯丁橡胶垫片支撑。

在构件吊装前将支撑面清理干净；在支撑面上先涂一层氯丁橡胶胶浆，将已经剪好的胶片贴上然后再涂一层胶浆，贴第二层胶片，最后再涂一层胶浆，接着将构件吊装就位。梁吊装就位时，施工人员从爬梯上至平台上配合，使梁底的中心线与牛腿的中心线重合，并且使梁两端距离构架柱的距离大至相

等。就位后，对预埋件进行施焊。当一根构架柱与8 根联系主、次梁连结后，拆除构架柱四角的缆风绳。拆除下操作平台时，施工人员站在爬梯上进行，拆除上操作平台时，施工人员站在下层主梁上进行。

6 质量保证措施

6.1 质量保证措施

为确保本工程质量目标的实现，项目部将配备足够的人力资源，并在《质保体系》中规定各级人员的职责和权限，且定期、不定期地对有关人员的岗位能力进行考核。本工程将配备充足的机械设备、机具、工具，保证施工生产的正常进行。

6.1.1 实行质量奖罚制度

本工程实行工程质量奖优、罚劣的原则，坚持质量好与差与经济挂钩的原则，鼓励施工优质品，坚决杜绝不合格品。与各班组签订质量保证合同，项目部制定具体的奖罚细则。坚决实行“质量一票否决

权”，发现不合格施工项目，严格按项目部有关规定要求进行评审和处置。

6.1.2严格执行四级检查验收制度

本工程将按照业主、监理批准的《质量验评范围划分表》中的要求，严格执行质量检查验收的四级检查验收制度，即班组自检（一级检查）、工地复查（二级检查）、公司（项目部）检查（三级检查）业主（监理）监督检查（四级检查）。做到班组、工地、公司（项目部）检查及时、准确，记录
