五金喷粉工艺流程

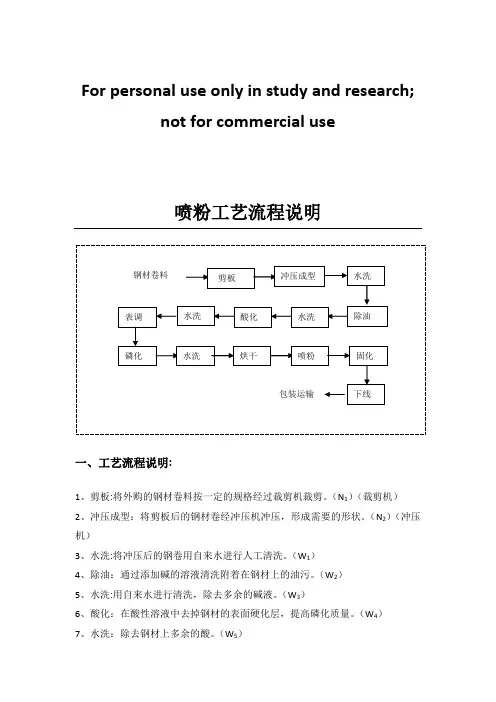

喷粉工艺流程说明
For personal use only in study and research;not for commercial use喷粉工艺流程说明一、工艺流程说明:1、剪板:将外购的钢材卷料按一定的规格经过裁剪机裁剪。
（N1）（裁剪机）2、冲压成型：将剪板后的钢材卷经冲压机冲压，形成需要的形状。
（N2）（冲压机）3、水洗:将冲压后的钢卷用自来水进行人工清洗。
（W1）4、除油：通过添加碱的溶液清洗附着在钢材上的油污。
（W2）5、水洗:用自来水进行清洗，除去多余的碱液。
（W3）6、酸化：在酸性溶液中去掉钢材的表面硬化层，提高磷化质量。
（W4）7、水洗：除去钢材上多余的酸。
（W5）8、表调：通过含有胶态的磷酸钛的水溶液使钢材在磷化前形成次中膜，加快磷化速度，细化磷化结晶增加磷化的结晶点。
9、磷化：将前处理过的钢材放入磷化液中，形成磷化膜。
（W6）10、水洗：用自来水冲洗，清除钢材上多余的磷化液，防止残留的磷酸盐在日后防腐过程中参与电化学腐蚀。
（W7）11、烘干：在电烤炉中将磷化水洗后的钢材烘干。
12、喷粉：将钢材送入喷粉室进行静电粉末喷涂作业。
（G1、N3）工作原理：在喷枪与工件之间形成一个高压电晕放电电场，当粉末粒子由喷枪口喷出经过放电区时，便补集了大量的电子，成为带负电的微粒，在静电吸引的作用下，被吸附到带正电荷的工件上去。
当粉末附着到一定厚度时，则会发生“同性相斥”的作用，不能再吸附粉末，从而使各部分的粉层厚度均匀，然后经加温烘烤固化后粉层流平成为均匀的膜层。
13、固化：在高温烘烤箱中（约200℃左右）下将涂层熔融、流平、交流固化。
14、下线：将产品下线准备出售。
G1是喷粉时产生的粉尘;N1是剪板机剪板时产生的机械噪声;N2是冲压机冲压时产生的机械噪声;N3是喷粉是产生的机械噪声;W1含金属残渣及油类废水;W2含油的碱性废水;W3含碱废水;W4含金属离子的酸性废水;W5含酸废水;W6含胶体钛的磷酸盐溶液;W7含磷化液的水溶液。
喷粉工艺操作规范说明
喷粉工艺流程说明
5、水洗:用自来水进行清洗，除去多余的碱液。
（W3）
6、酸化：在酸性溶液中去掉钢材的表面硬化层，提高磷化质量。
（W4）
7、水洗：除去钢材上多余的酸。
（W5）
8、表调：通过含有胶态的磷酸钛的水溶液使钢材在磷化前形成次中膜，加快磷化速度，细化磷化结晶增加磷化的结晶点。
9、磷化：将前处理过的钢材放入磷化液中，形成磷化膜。
（W6）
10、水洗：用自来水冲洗，清除钢材上多余的磷化液，防止残留的磷酸盐在日后防腐过程中参与电化学腐蚀。
（W7）
11、烘干：在电烤炉中将磷化水洗后的钢材烘干。
12、喷粉：将钢材送入喷粉室进行静电粉末喷涂作业。
（G1、N3）
项目在喷粉过程中产生粉尘。
喷出的粉末一部分吸附到零件表面(一般为50%到70%)外，其余部分自然沉降，沉降到喷粉室底部的粉末收集后通过粉泵进入旋转筛重新利用。
排放出去的气体中含少量粉尘，气体通过水池经楼顶水池吸收后高空 5米排放，带有液体的粉末经干燥后重复利用。
3、噪声略
4、固体废物
项目在机械的运行、维护与修理过程中产生废手套（《国家危险废物名录》HW08废矿物油）、除油等表面处理废液更换时的槽底废渣（《国家危险废物名录》HW17表面处理废物）和包装中产生的包装废物。
危险废物由有资质的公司回收，包装废物交由废品回收站回收利用。
三、选址分析
本项目生产工艺和产品均不属于国家发改委实施发布的《产业结构调整指导目录（2011年本）》、《深圳市产业结构调整优化和产业导向目录（2009年修订）》和《广东省产业结构调整指导目录（2007年本）》中的限制、淘汰、禁。

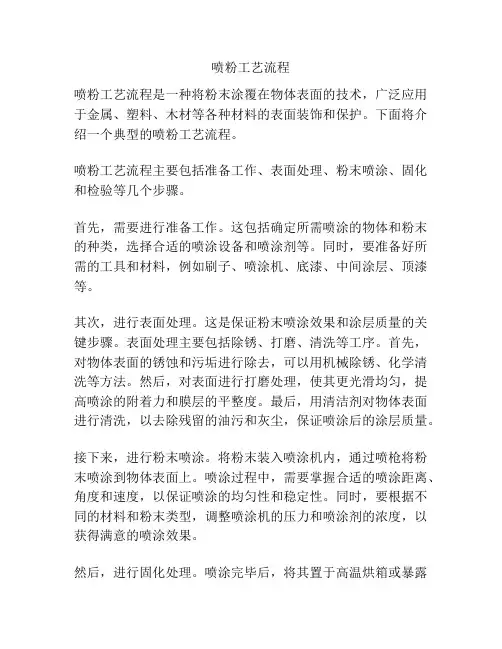

喷粉工艺流程
喷粉工艺流程喷粉工艺流程是一种将粉末涂覆在物体表面的技术，广泛应用于金属、塑料、木材等各种材料的表面装饰和保护。
下面将介绍一个典型的喷粉工艺流程。
喷粉工艺流程主要包括准备工作、表面处理、粉末喷涂、固化和检验等几个步骤。
首先，需要进行准备工作。
这包括确定所需喷涂的物体和粉末的种类，选择合适的喷涂设备和喷涂剂等。
同时，要准备好所需的工具和材料，例如刷子、喷涂机、底漆、中间涂层、顶漆等。
其次，进行表面处理。
这是保证粉末喷涂效果和涂层质量的关键步骤。
表面处理主要包括除锈、打磨、清洗等工序。
首先，对物体表面的锈蚀和污垢进行除去，可以用机械除锈、化学清洗等方法。
然后，对表面进行打磨处理，使其更光滑均匀，提高喷涂的附着力和膜层的平整度。
最后，用清洁剂对物体表面进行清洗，以去除残留的油污和灰尘，保证喷涂后的涂层质量。
接下来，进行粉末喷涂。
将粉末装入喷涂机内，通过喷枪将粉末喷涂到物体表面上。
喷涂过程中，需要掌握合适的喷涂距离、角度和速度，以保证喷涂的均匀性和稳定性。
同时，要根据不同的材料和粉末类型，调整喷涂机的压力和喷涂剂的浓度，以获得满意的喷涂效果。
然后，进行固化处理。
喷涂完毕后，将其置于高温烘箱或暴露在自然环境下，使粉末涂层与物体表面发生化学或物理反应，形成坚固的附着层。
在固化过程中，需要注意控制温度和时间，以确保固化效果的质量。
最后，进行检验。
对喷涂完成的物体进行质量检验，包括涂层的平整度、附着力、颜色和光泽等方面的测试。
如果出现问题，可以及时进行修复或重新喷涂，直至达到要求的质量标准。
综上所述，喷粉工艺流程包括准备工作、表面处理、粉末喷涂、固化和检验等几个关键步骤。
每个步骤的操作规范和注意事项都会对喷粉效果和涂层质量产生重要影响。
因此，需要专业的技术人员进行操作，并严格按照规程进行操作，以确保喷粉工艺的顺利进行和产品质量的稳定。
喷涂喷粉制造工艺流程
喷涂喷粉制造工艺流程工件前处理→喷粉→固化→检查→废品前处理最基本步骤为：除油-水洗-除锈-水洗-中和-水洗-表调-磷化-水洗有些工件还需要抛丸或打沙，有色金属需要用，专用的前处理液工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件外表形成一层锌系磷化膜以增强喷粉后的附着力。
前处理后的工件必需完全烘干水分并且充沛冷却到35℃以下才干保证喷粉后工件的理化性能和外观质量。
1 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。
主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。
辅助资料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3含油量小于1.010-5％(质量分数)2、粉末静电喷涂的施工工艺静电高压60-90kV电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。
静电电流1020μA电流过高容易发生放电击穿粉末涂层；电流过低上粉率低。
流速压力0.30—0.55MPa.流速压力越．高则粉末的堆积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
雾化压力0.30—0.45MPa适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。
适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
清枪压力0.5MPa 清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞供粉桶流化压力0.040.10MPa供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易呈现供粉不足或者粉末结团。
喷枪口至工件的距离150300mm喷枪口至工件的距离过近容易发生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
3、粉末静电喷涂的主要设备喷枪和静电控制器喷枪除了保守的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。
静电控制器产生需要的静电高压并维持其稳定，动摇范围小于10％。

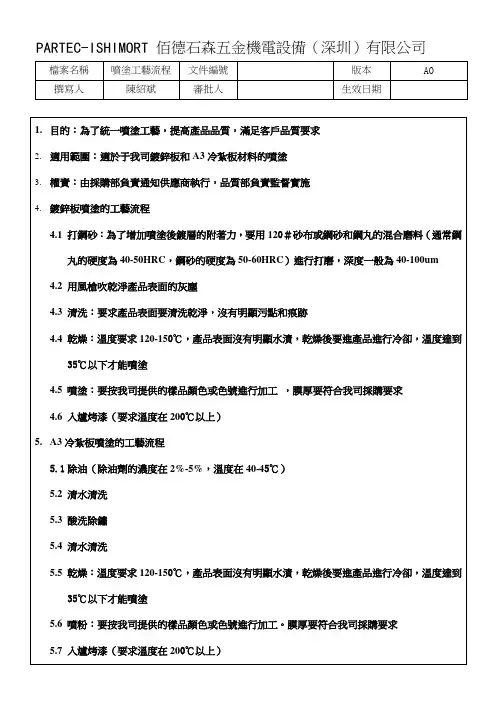

喷粉产品工艺流程
4.2用風槍吹乾淨產品表面的灰塵
4.3清洗：要求產品表面要清洗乾淨，沒有明顯污點和痕跡
4.4乾燥：溫度要求120-150℃，產品表面沒有明顯水漬，乾燥後要進產品進行冷卻，溫度達到35℃以下才能噴塗
4.5噴塗：要按我司提供的樣品顏色或色號進行加工，膜厚要符合我司採購要求
4.6入爐烤漆（要求溫度在200℃以上）
1.目的：為了統一噴塗工藝，提高產品品質，滿足客戶品質要求
2.適用範圍：適於于我司鍍鋅板和A3冷紮板材料的噴塗
3.權責：由採購部負責通知供應商執行，品質部負責監督實施
4.鍍鋅板噴塗的工藝流程
4.1打鋼砂：為了增加噴塗後鍍層的附著力，要用120＃砂布或鋼砂和鋼丸的混合磨料（通常鋼丸的硬度為40-50HRC，鋼砂的硬度為50-60HRC）進行打磨，深度一般為40-100um
5.A3冷紮板噴塗的工藝流程
5.1除油（除油劑的濃度在2%-5%，溫度在40-45℃）
5.2清水清洗
5.3酸洗除鏽
5.4清水清洗
5.5乾燥：溫度要求120-150℃，產品表面沒有明顯水漬，乾燥後要進產品進行冷卻，溫度達到35℃以下才能噴塗
5.6噴粉：要按我司提供的樣品顏色或色號進行加工。膜厚要符合我司採購要求
喷粉工艺规程
喷粉工艺规程一:总述粉末喷涂----就是使用粉末涂料的一种工艺,一般我们所喷的涂末是指热固性类的粉末.如环氧,环氧改性聚酯聚酯聚氨酯及丙烯酸等树脂类。
在静电喷涂时，由于粉末接受电荷后便会吸附在接地工件上，直至工件被送到烘室内加热，在烘室内粉末由于加热便会熔化成为漆膜。
在每批零件喷粉时用铁丝挂两个经过磷化后的试片（50*120*0.5普通碳素结构钢或低合金结构钢板）放在进烘道的最先位置上喷粉、固化.固化冷却放置1个小时后把试片放在直径为3的不锈钢棒上用手进行卷曲,看看无脱膜开裂脱落,并做好记录.若某一批粉末或工艺有变化时,必须按GB9286、GB6742、GB6739进行画格、弯曲、冲击、硬度测试。
二．工艺流程经过磷化后的工件---上夹具---挂入传动链上的一级挂具中---进喷粉室自动喷粉---人工补喷（视情况而定）进入烘道烘干---出烘道自然冷却---下件。
三．工艺过程：1．上夹具，经过磷化后（磷化后的工件在转运，去焊渣和上挂具进行喷涂时不得用手和脏手套接触必须用干净的布和纱手套戴好双手后进行工作）的工件有需要保护的配合面装上夹具，装上夹具后夹具与配合面不能有大于2毫米的缝隙。
2．装挂：把装好夹具的工件挂挂入传动链上的一级挂具中。
3．喷粉：挂具和另件在喷粉室内必须360゜旋转，自动喷枪根据另件的大小把上下的距离调整好。
粉末要求色泽均匀，无机械杂质，手感滑爽，熔点为80---90℃，挥发份≤0.5%胶化时间100—300S/180--200℃，流平性好，体积电阻为1010--1014欧.厘米粒度为80—200目。
根据我厂工秒年2特点，采用聚酯或环氧聚酯改性粉末。
喷粉时粉末不得向外扩散，不得向操作人员反喷。
在工件与喷枪相对位置发生变化时高压静电发生器能自动调节喷涂电压，以保证喷涂电流不变。
喷枪根据工件形状，大小不同的需要可调节供粉量（手提式为50—250g/min,自动线为50-350g/min之间）。
五金烤漆工艺
金属烤漆工艺一、烤漆（喷粉）工艺1、除油；2、水洗;3、酸洗(除锈）；4、水洗；5、表调；6、水洗；7、磷化；8、水洗；9；水洗;10、烘干；11、上挂前检验；12、上挂；13、吹尘;14、手工喷粉；15、喷粉后检验；16、进入烤箱；17、出烤箱，检验成品;18、下挂包装。
二、处理1、除油在金属表面进行电镀涂覆之前必须是洁净的，针对不同的工件材质、油污程度可选用不同的药剂组合,以适用不同工艺条件.除油用的清洗剂都具有如下特点:（1）对所要除掉的油污应有良好的脱脂能力，而且成本低；（2)对金属基材、挂具无腐蚀,使用安全、无毒;（3)操作方便，易于；(4)对后续工序无不良影响；（5）便于进行废水处理，不致引起公害。
脱脂（除油）工序中的影响因素：（1)搅拌作用，包括空气搅拌、机械搅拌、超声波清洗；溶液的对流、搅动和喷雾清洗时的冲击力都能促使油污从工件表面脱落下来，可使新鲜的工作液与表面接触，并加速油污在溶液中的分散过程;搅拌作用对于难以除油的形状复杂的工件是非常有效的。
（2）处理温度的影响，温度的升高对除油过程有极大促进作用，温度升高时，油脂变软，有利于除油剂的渗透和润湿作用，使油脂的界面张力减小，促使油污脱落和分散;温度升高还会使水解加速,溶液的对流作用增强，都有利于除油过程。
（3）电流对除油的影响———电解除油，通过电荷作用、水解作用在短时间内，较低温度下可完成除油过程。
以清水漂洗，以免除油工序中的溶液污染到下一工序。
清水必须是活的（流动的)。
2酸洗利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。
酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强,同时具有很强的氧化性、较高的腐蚀介质的温度,这对防腐材料的耐蚀性能提出了很高的要求。
酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。
最常用的是硫酸和盐酸。
酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。
一般多用浸渍酸洗法，大批量生产中可采用喷射法。
五金钣金喷涂工艺流程
五金钣金喷涂工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!五金钣金喷涂工艺流程详解五金钣金喷涂是一种常见的表面处理技术，它能够提高金属材料的抗腐蚀性，增加美观度，并延长产品的使用寿命。
五金喷粉的工艺流程
五金喷粉的工艺流程英文回答：Powder coating is a popular finishing process used in the metal fabrication industry. It involves applying a dry powder to a metal surface and then curing it to create a durable and attractive finish. The process typically consists of several steps, including surface preparation, powder application, and curing.The first step in the powder coating process is surface preparation. This involves cleaning the metal surface to remove any dirt, grease, or other contaminants that could interfere with the adhesion of the powder. Common methods of surface preparation include sandblasting, chemical cleaning, and mechanical cleaning. Once the surface is clean, it may also be treated with a primer or other pre-treatment to enhance adhesion.After the surface is prepared, the next step is powderapplication. The powder is typically applied using a spray gun or an electrostatic process. In the electrostatic process, the powder particles are given a positive charge and are attracted to the grounded metal surface. This helps to ensure an even coating and minimize waste. The powder can be a single color or a combination of colors, depending on the desired finish.Once the powder is applied, the final step is curing. Curing is typically done in an oven or a curing booth, where the coated metal is heated to a specific temperature for a set amount of time. This causes the powder to melt and flow, forming a smooth and durable finish. The curing process also chemically bonds the powder to the metal surface, ensuring excellent adhesion and resistance to chipping, scratching, and corrosion.In addition to these main steps, there may beadditional processes involved in specific cases. For example, if a textured or patterned finish is desired, the metal may be pre-treated with a special coating or undergo a secondary curing process. Similarly, if a clear coat orprotective topcoat is required, an additional layer of powder may be applied and cured.Overall, the powder coating process offers several advantages over traditional liquid painting methods. It provides a more durable and long-lasting finish, with excellent resistance to UV rays, chemicals, and abrasion. It also allows for a wide range of colors and finishes, including matte, gloss, metallic, and textured options. Additionally, powder coating is environmentally friendly, as it produces minimal waste and does not require the use of solvents.中文回答：五金喷粉是金属制造行业中常用的一种表面处理工艺。
金属喷涂工艺流程
金属喷涂工艺流程金属喷涂是一种常见的表面处理方法，通过将金属粉末喷涂到工件表面，形成一层坚固的金属保护层，以提高工件的耐磨、耐腐蚀性能。
金属喷涂工艺流程包括准备工作、喷涂准备、喷涂操作和后续处理，下面将详细介绍金属喷涂的工艺流程。
首先是准备工作。
在进行金属喷涂之前，需要对工件表面进行清洁和处理，以确保喷涂效果。
清洁工作包括去除表面油污、锈蚀和其他杂质，通常可以采用喷砂、打磨或化学清洗等方法。
处理工作则包括对工件表面进行粗糙化处理，以增加金属粉末与工件表面的附着力。
接下来是喷涂准备。
在进行金属喷涂之前，需要准备好喷涂设备和材料。
喷涂设备包括喷涂枪、压缩空气和喷涂间，而喷涂材料则包括金属粉末和喷涂粘合剂。
在准备喷涂设备和材料的同时，还需要对喷涂环境进行控制，确保喷涂过程在干燥、清洁的环境中进行。
然后是喷涂操作。
在进行金属喷涂时，需要根据工件的形状和尺寸选择合适的喷涂方法和参数。
喷涂操作包括喷涂距离、喷涂角度、喷涂速度和喷涂厚度等参数的控制。
在进行喷涂时，需要保持稳定的喷涂距离和均匀的喷涂速度，以确保金属粉末均匀地附着在工件表面上。
最后是后续处理。
在完成金属喷涂后，需要对喷涂层进行后续处理，以提高喷涂层的性能和外观。
后续处理工作包括烘烤固化、表面抛光和涂层检测等。
通过烘烤固化可以提高喷涂层的结合力和耐腐蚀性能，而表面抛光则可以提高喷涂层的光泽度和平整度。
此外，还需要对喷涂层进行检测，以确保喷涂层的质量和性能达到要求。
综上所述，金属喷涂工艺流程包括准备工作、喷涂准备、喷涂操作和后续处理。
通过严格控制每个环节，可以确保金属喷涂的效果和质量，提高工件的使用寿命和性能。
希望以上内容对您有所帮助，谢谢阅读！。
喷粉工艺作业指导书
2.7.1将已喷好粉的工件小心地握住挂钩，从喷粉机中取下，挂置于烘炉内，尽量排满、排齐，但不能相互碰撞和接触，以免破坏喷涂层。
2.7.2关好烘炉门后，按先后顺序和要求操作：
升温：接通电源加热，启动内风机，使烘炉内的温度均衡地上升至160-1800C。
保温：温度达到要求后烘炉自动断电，工件在炉内需保温30-40分钟。
2.2.1在角磨机上装上较粗粒度的A30QBF型树脂砂轮片，并注意拧紧锁紧螺母。
2.2.2磨平焊点及焊缝、边角、毛刺，使表面平整，无明显凹凸现象，并除去锈迹，避免磨成沟槽、缺角。
2.3刮腻子
2.3.1调子灰与催硬剂按50:1催硬剂按50:1
的比例)，用软铁片乔刀在铁板上快速调均匀。
2.6.4喷粉时，喷枪与工件保持100-250mm距离，自上而下，左右来回地喷涂，以保证涂层均匀，厚度
制 订
审 核
批 准
分 发 号
东莞基业电气设备有限公司
基 业®
标 题
喷粉工艺作业指导书
版 本
A
修订状态
0
制订单位
生产部
文件编号
生效日期
页 码
3/3
一致，喷完一面，用手握住挂钩，转动工件，再喷另一面。
2.6.5喷涂颜色应符合要求，均匀一致，粉料使用应按照粉料使用分级规定。 见表2。
冷却：随炉冷却，视情况可打开炉门，启动抽风机，使工件慢慢冷却到600C以下，便可出炉。
2.7.3取出工件时一定要轻拿轻放，防止磕碰。
2.7.4操作工必须按规定填好《喷涂岗位操作过程工艺记录表》，喷涂完毕后填写《工序流程检验卡》。
3、检验要求
3.1操作工必须进行自检，工艺参数应保证喷粉质量要求。
精品五金喷粉工艺流程
五金喷粉工艺流程/技巧/维护:五金喷粉工艺流程:喷粉的工艺流程:(专业的公司都是自动流水操作)把产品用气枪吹掉表面的垃圾(人工)-------产品有缺陷(如凹瘪)的磨光、抛光（人工）--------上挂（人工）--------脱脂除油------酸洗---------清洗------磷化------喷粉------烘烤（干燥）-----下挂（人工）------检验包装（人工）. 喷粉厚度的检验有测厚仪，抗击性测试.１.金属喷粉，喷油漆前处理：脱脂＼水洗＼酸洗１５-３０min（盐酸，硫酸两种）＼水洗＼中和＼水洗＼表调＼磷化（皮摸）１５-３０min要求：金属表面无锈班＼皮摸呈暗灰色且均匀＼表面无白灰＼需烘烤无水分（特别注意流水孔处无药液流痕）２.喷涂第一道底漆主要是防锈，前补正-ＤＩＳＫ-后补正-流平-烘烤时间一般按制程时间来定，此道工艺温度一般设定在１００度----１２０度之间（现在的气温条件，根据制程来定），方式最好是流水线作业．主要设备：喷枪有条件可用ＤＩＳＫ３.第三点和第二点基本相同只是做工上不一样，在温度上为１２０----１８０度之间（按照油漆特性和制程来定），一般是面漆和金油．４.检验规范就要看客户要求和公司ＱＣ部门怎么样要求，主要测试方法：落球实验（用直径为１.５ＣＭ的实心球和长度为１.５Ｍ的空心竿，测试油漆的强度和粘合力）．百格实验（美工刀和胶带测试油漆的附着力）文件为＜涂装表面检测报告＞５.注意事项：表面无碰伤，划痕，不得色差，无流垂（流痕），颜色无污染，无杂质，无毛刺，不得补正不全，不的漏底，表面需流平，无凹凸，基材表面需平整光滑（必要时要经打磨后方能进行作业），以及客户指定的其它要求（包装等）．喷粉、喷油作业规范及检验标准内容细则：1.前处理，包括基材处理，前处理液、配方、条件2.打底材料，工艺条件、时间、温度、设备、作业方试3.喷油的材料，工艺条件、时间、温度、设备、作业方试4.检验的规范，主要以测试性能，依据的文件5.包括注意的事项6.有喷粉后喷油的工艺更好[B][B]由于近年来珠三角地区制造业的飞速发展以及对环保的重视，静电粉未喷涂工艺(以下简称静电喷粉)在该地区迅速普及，但是对于如何选购该工艺流程中最关键的静电喷粉设备，许多从业者都很茫然，以下将介绍给您一套简便的挑选办法。
喷粉前处理工艺流程
喷粉前处理工艺流程一、前言喷粉前处理工艺是指在进行喷粉涂装之前，对工件进行一系列的表面处理，以保证喷粉涂层的附着力和耐久性。
本文将介绍喷粉前处理工艺的流程和步骤。
二、工艺流程1. 表面清洁需要对工件表面进行清洁处理。
清洁的目的是去除工件表面的油污、灰尘和其他杂质，以保证喷粉涂层的附着力。
清洁可以采用物理清洗或化学清洗的方法。
常用的物理清洗方法包括水洗、喷砂和打磨，而化学清洗方法则可以使用溶剂清洗或碱洗等。
2. 表面预处理在进行喷粉前处理之前，还需要对工件表面进行预处理。
预处理的目的是增加喷粉涂层与工件表面的附着力和耐久性。
常用的表面预处理方法包括除锈、除氧化膜、除油和改性处理等。
除锈可以采用机械除锈、酸洗或钝化等方法；除氧化膜可以采用酸洗或化学氧化等方法；除油可以采用溶剂洗涤或碱洗等方法；而改性处理则可以采用表面活化剂或溶剂浸渍等方法。
3. 表面调平在表面预处理之后，有时还需要对工件表面进行调平处理。
调平的目的是使工件表面平整，以便于喷粉涂装。
常用的调平方法包括填补和研磨等。
填补可以使用填充剂或修补膏进行，而研磨则可以采用打磨机或砂纸进行。
4. 表面活化表面活化是为了增加工件表面的粘附性，提高喷粉涂层的附着力。
常用的表面活化方法包括机械活化、化学活化和等离子体活化等。
机械活化可以通过打磨或喷砂等方法实现，化学活化可以采用酸洗或化学溶液处理等方法，而等离子体活化可以使用等离子体清洗机进行。
5. 表面除尘在喷粉前处理之前，还需要对工件表面进行除尘处理。
除尘的目的是去除工件表面的尘埃和微粒，以保证喷粉涂层的质量。
常用的除尘方法包括吹扫、刮刷和气流除尘等。
吹扫可以使用压缩空气或气体喷吹枪进行，刮刷可以使用刷子或刮刀进行，而气流除尘则可以采用排风系统或除尘器进行。
6. 表面干燥在进行喷粉涂装之前，还需要对工件表面进行干燥处理。
干燥的目的是去除表面的水分，以保证喷粉涂层的质量。
常用的干燥方法包括自然干燥、热风干燥和红外线干燥等。
五金喷粉工艺流程
五金喷粉工艺流程五金喷粉工艺流程/技巧/维护:五金喷粉工艺流程:喷粉的工艺流程:(专业的公司都是自动流水操作)把产品用气枪吹掉表面的垃圾(人工)-------产品有缺陷(如凹瘪)的磨光、抛光（人工）--------上挂（人工）--------脱脂除油------酸洗---------清洗------磷化------喷粉------烘烤（干燥）-----下挂（人工）------检验包装（人工） . 喷粉厚度的检验有测厚仪，抗击性测试.１.金属喷粉，喷油漆前处理：脱脂＼水洗＼酸洗１５-３０min（盐酸，硫酸两种）＼水洗＼中和＼水洗＼表调＼磷化（皮摸）１５-３０min要求：金属表面无锈班＼皮摸呈暗灰色且均匀＼表面无白灰＼需烘烤无水分（特别注意流水孔处无药液流痕）２.喷涂第一道底漆主要是防锈，前补正-ＤＩＳＫ-后补正-流平-烘烤时间一般按制程时间来定，此道工艺温度一般设定在１００度----１２０度之间（现在的气温条件，根据制程来定），方式最好是流水线作业．主要设备：喷枪有条件可用ＤＩＳＫ３.第三点和第二点基本相同只是做工上不一样，在温度上为１２０----１８０度之间（按照油漆特性和制程来定），一般是面漆和金油．４.检验规范就要看客户要求和公司ＱＣ部门怎么样要求，主要测试方法：落球实验（用直径为１.５ＣＭ的实心球和长度为１.５Ｍ的空心竿，测试油漆的强度和粘合力）．百格实验（美工刀和胶带测试油漆的附着力）文件为＜涂装表面检测报告＞５.注意事项：表面无碰伤，划痕，不得色差，无流垂（流痕），颜色无污染，无杂质，无毛刺，不得补正不全，不的漏底，表面需流平，无凹凸，基材表面需平整光滑（必要时要经打磨后方能进行作业），以及客户指定的其它要求（包装等）．喷粉、喷油作业规范及检验标准内容细则：1.前处理，包括基材处理，前处理液、配方、条件2.打底材料，工艺条件、时间、温度、设备、作业方试3.喷油的材料，工艺条件、时间、温度、设备、作业方试4.检验的规范，主要以测试性能，依据的文件5.包括注意的事项6.有喷粉后喷油的工艺更好[B][B]由于近年来珠三角地区制造业的飞速发展以及对环保的重视，静电粉未喷涂工艺(以下简称静电喷粉)在该地区迅速普及，但是对于如何选购该工艺流程中最关键的静电喷粉设备，许多从业者都很茫然，以下将介绍给您一套简便的挑选办法。
金属涂料喷涂施工方案及工艺方法
金属涂料喷涂施工方案及工艺方法背景金属涂料喷涂施工是一种常见的表面涂装技术，适用于各种金属制品的防腐、装饰和保护。
本文档旨在提供一份金属涂料喷涂施工方案及工艺方法，以帮助实施该技术的操作人员正确进行施工。
施工准备在进行金属涂料喷涂施工之前，需要进行以下准备工作：1. 清洁金属表面：确保金属表面干净、光滑，无油污、尘埃或其他杂质。
可使用适当的溶剂或清洁剂进行清洗。
2. 表面处理：根据不同金属的要求，进行必要的表面处理，例如除锈、打磨、去除旧涂层等。
3. 遮盖和保护：对于不需要涂料的部分，使用适当的遮盖材料进行保护。
4. 环境控制：确保施工环境干燥、洁净，并且通风良好。
施工步骤以下是金属涂料喷涂的基本施工步骤：1. 涂料准备：根据所使用的金属涂料的要求，按照生产商提供的说明进行准备，包括稀释、搅拌和过滤等。
2. 喷涂设备准备：确保喷涂设备干净、无堵塞，并根据涂料类型进行合适的调整和设置。
3. 底漆涂装：根据需要，先进行底漆涂装以提供基础保护和增强附着力。
4. 中间涂层涂装：如果需要使用中间涂层，根据所选涂层的要求进行喷涂。
5. 顶漆涂装：进行最终的顶漆涂装，提供装饰效果和保护。
6. 干燥和固化：根据涂料类型和生产商指示，等待足够的时间以完成干燥和固化过程。
安全注意事项在金属涂料喷涂施工过程中，应注意以下安全事项：1. 确保使用合适的个人防护装备，如呼吸器、手套、护目镜等。
2. 避免直接接触涂料或溶剂，使用合适的工具进行操作。
3. 操作过程中保持通风良好，避免吸入有害气体。
4. 对涂料和溶剂的使用和处理应符合相关的安全法规和环保要求。
结论金属涂料喷涂施工方案及工艺方法是一项重要的技术，能够实现金属制品的防护和装饰。
通过正确准备和施工，可以获得持久、美观的涂层。
在实施施工时，务必遵循安全注意事项，确保操作人员的健康和环境的安全。
五金喷粉工艺流程
五金喷粉工艺流程Powder coating is a popular and effective method for finishing metal products. 五金喷粉是一种流行且有效的金属制品表面处理方法。
This process involves applying a layer of dry powder to the surface of the metal, which is then heated to create a smooth, durable, and attractive finish. 这个过程涉及在金属表面上涂上一层干粉，然后加热以产生一个光滑、耐用且有吸引力的表面。
There are several steps involved in the powder coating process, each of which plays a critical role in ensuring the final product meets the required specifications. 五金喷粉过程中涉及几个步骤，每个步骤在确保最终产品符合要求规范方面起着至关重要的作用。
From surface preparation to curing, every stage must be executed with precision and care to achieve satisfactory results. 从表面处理到固化，每个阶段都必须精确细致地执行，以达到令人满意的效果。
The first step in the powder coating process is surface preparation, which is essential for ensuring proper adhesion of the powder to the metal substrate. 五金喷粉过程中的第一步是表面处理，这是确保粉末与金属基底正确粘附的关键。
金属喷粉工艺
金属喷粉工艺金属喷粉工艺是一种广泛应用于制造业的表面处理技术，其基本原理是将金属粒子通过高速气流喷射到被处理物表面，使其在表面形成一层薄膜，从而起到保护和装饰作用。
金属喷粉工艺具有能量消耗低、防腐耐用、修复能力强等优点，已被广泛应用于航空、汽车、建筑、电子等众多领域。
金属喷粉的工艺流程主要包括：金属粉末的选取、气动喷射系统的设计、喷粉工艺的优化和涂层的检测与评估等。
其中，金属粉末的选取对于制备出高质量的涂层至关重要，通常根据涂层的要求选择合适的金属粉末进行混合、筛选、表面活化等加工处理。
气动喷射系统的设计应根据不同喷粉设备的特点和涂层要求进行优化，包括气动源、喷粉头、气动管路等部件的配置和调整。
喷粉工艺的优化是指通过调整喷粉参数来实现最佳涂层效果，主要包括喷粉距离、加速气流速度、喷头角度和喷粉时间等。
涂层的检测与评估包括表面形貌和结晶结构等方面，主要用于评估涂层的质量和性能。
金属喷粉工艺主要有火焰喷粉、等离子喷粉和电弧喷粉等多种类型，各自具有不同的优缺点和适用范围。
火焰喷粉是一种常见的喷粉工艺，采用液、气混合燃烧产生的热能进行喷粉，成本低、适用范围广，但胶合度较低，易产生氧化皮。
等离子喷粉则是利用等离子体产生的高能离子将金属粉末喷射到被处理物表面，能形成较坚固的涂层，但设备成本较高，且金属粉末经过高温、高压等多重影响会发生质量变化。
电弧喷粉则是通过两个电极之间的电弧产生高温熔化金属粉末并将其喷射到被处理物表面形成涂层，具有较高的胶合度和成型能力，但操作较为复杂，并且容易产生气泡和裂缝等缺陷。
综上所述，金属喷粉工艺已成为现代制造业中不可或缺的表面处理工艺之一。
在未来，随着高速制造技术的发展和新型材料的涌现，金属喷粉工艺有望在多个领域实现更加广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五金喷粉工艺流程／技巧/维护：五金喷粉工艺流程:喷粉的工艺流程:(专业的公司都是自动流水操作)ﻫ把产品用气枪吹掉表面的垃圾(人工)-－--－--产品有缺陷(如凹瘪)的磨光、抛光(人工)--－--－－-上挂(人工)－--－----脱脂除油---－--酸洗-------－-清洗---－－-磷化-----－喷粉-－－--－烘烤（干燥）-----下挂(人工)--－---检验包装（人工) . 喷粉厚度的检验有测厚仪,抗击性测试．1.金属喷粉，喷油漆前处理：脱脂\水洗\酸洗１5－３０min(盐酸,硫酸两种）\水洗\中和＼水洗\表调＼磷化(皮摸）１5－３0minﻫ要求:金属表面无锈班＼皮摸呈暗灰色且均匀＼表面无白灰\需烘烤无水分（特别注意流水孔处无药液流痕)ﻫ2．喷涂第一道底漆主要是防锈,前补正-DＩSK－后补正-流平-烘烤时间一般按制程时间来定,此道工艺温度一般设定在１０0度---－1２０度之间(现在的气温条件，根据制程来定)，方式最好是流水线作业．主要设备:喷枪有条件可用DIＳＫﻫ3.第三点和第二点基本相同只是做工上不一样，在温度上为12０－－-－1８0度之间(按照油漆特性和制程来定),一般是面漆和金油.ﻫ４.检验规范就要看客户要求和公司QC部门怎么样要求，主要测试方法：落球实验(用直径为1．5CＭ的实心球和长度为1.5Ｍ的空心竿，测试油漆的强度和粘合力）．百格实验(美工刀和胶带测试油漆的附着力)文件为<涂装表面检测报告>５.注意事项:表面无碰伤，划痕，不得色差,无流垂（流痕)，颜色无污染，无杂质，无毛刺，不得补正不全,不的漏底,表面需流平,无凹凸，基材表面需平整光滑（必要时要经打磨后方能进行作业),以及客户指定的其它要求（包装等)．喷粉、喷油作业规范及检验标准内容细则:１.前处理,包括基材处理,前处理液、配方、条件ﻫ２．打底材料，工艺条件、时间、温度、设备、作业方试ﻫ3.喷油的材料，工艺条件、时间、温度、设备、作业方试4．检验的规范，主要以测试性能,依据的文件５.包括注意的事项ﻫ6.有喷粉后喷油的工艺更好[B][B]由于近年来珠三角地区制造业的飞速发展以及对环保的重视，静电粉未喷涂工艺(以下简称静电喷粉)在该地区迅速普及，但是对于如何选购该工艺流程中最关键的静电喷粉设备,许多从业者都很茫然,以下将介绍给您一套简便的挑选办法。
首先了解一下静电喷粉工艺与传统喷漆工艺比较有何优缺点,静电喷粉工艺施工简便,成本低，不需底漆、稀料，施工时对环境无污染,对人体无毒害;涂层外观质量优异,附着力好，机械强度高,耐腐、耐磨度高，但由于原理限制，被喷涂的素材只限于导电及耐高温物料。
随着低温固化粉未及导电底漆的出现，该情况正逐渐改善。
ﻫ静电喷粉设备是整个静电喷粉工艺中最关键的设备,对于产能、喷涂质量、以及生产成本有着极大的影响。
国内现在喷涂设备质量良莠不齐，价格差异很大(由三千多元至四万余元不等），加上一些设备商的误导,使买方很难选择。
从原理上说,静电喷粉设备是产生高压静电送至枪尖使喷出的粉未带电后吸附在被涂工件上的设备。
静电高压的高低可以判定一台设备的性能。
由于高压发生器(静电喷涂设备关键部件）制造技术的限制，大部分国内小厂制造的设备高压发生器是在控制器（主机)上,通过高压电缆输送到手持喷枪上，由于高压传输有很大的损耗，以及高压电缆绝缘的承受能力限制,到枪尖的电压只有6至7万伏特(60KV-７０KV)。
所以上粉率低,加上其它控制技术不完善,容易产生对工件打火，拐角、死角、焊点、重喷不上粉及喷手有电击感等不良现象,该技术在国外己经淘汱。
新型的静电喷粉设备高压发生器都是集成在手持喷枪上，由于邻近枪尖，高压传输距离短效率很高,但也是高压发生器制造技术水平的高低决定该类喷枪的性能。
国内厂家制造的设备,资料上注明有1０万伏特(100KＶ）静电输出,但实际只有7至8万伏特(7０KV－8０ＫＶ),进口的设备注明１0万伏特(１00KV）静电输出，实际却达到10．5-12万伏特(105KV-１20KV)。
电压高使一次上粉率大为提高，落粉减少,加上一些先进的控制技术如可控电流充电及自动保护装置,可轻易喷涂比较特殊类型的粉末(如银粉、花纹粉）及有效控制打火等喷涂中的问题。
静电电压的高低可通过简单的方法来测试，在不接压缩空气及粉未的情况下，将输出电压调至最高扣边动扳机，在枪尖部分可用手及面部感应到电场的强弱(要有专人指导操作，不可接触皮肤）,或者用静电高压测试仪测量(要比较测量，随环境以及相对湿度不同所测的高压也略有不同)，一般的设备商都有此仪器。
新型的静电喷粉设备一般价格较高，但是质量好、省粉末,产品合格率高，返喷少，投资可由生产成本里得到很快的回收。
ﻫ喷枪操作技巧２007年8月２３日2０0７-０8－23 １5:４1:3３本文已公布到博客频道文化·原创分类<<喷枪操作技巧>>１、喷涂气压为：传统喷枪4.0巴，ＲＰ喷枪2.５巴,HＶLP喷枪2.０巴。
2、喷涂距离为：传统喷枪1８～23厘米,RＰ喷枪1５~23厘米,HVLP喷枪13～17厘米。
３、调节喷涂气压最大雾化:喷涂气压调节旋钮处于枪体平行位置，顺时针旋转喷涂气压调节旋钮，喷涂气压减小；最小雾化：喷涂气压调节旋钮处于枪体垂直位置,逆时针旋转喷涂气压调节旋钮，喷涂气压增大。
4、调节涂料流量增大涂料流量:逆时针旋转涂料流量调节旋钮,增大枪针行程，从而增大涂料流量；减小涂料流量:顺时针旋转涂料流量调节旋钮,减小枪针行程，从而降低涂料流量。
5、调节喷幅(扇面)增大喷幅:逆时针旋转喷幅调节旋钮；减小喷幅：顺时针旋转喷幅调节旋钮。
去除旧、破损漆膜或着色层的有效方法2007-0９－０２1４：45:１0本文已公布到博客频道职场·创业分类◆刮削无论是光滑的水泥石材和硬质纤维板，还是木器和黑色金属,刮削是处理平光表面最有效的方法。
确保刮刀锋利,而且在一个方向上刮削时施力均匀;然后以９0度角刮削。
三角型或椭圆型刮刀更适于刮削转角和圆形表面。
刮削硬质纤维板时，注意不要加力。
对于非常坚硬的表面，如硬质或金属表面,可使用双柄刮刀。
刮削完成之后,用中粒度（#100)砂纸削薄余下的漆膜边缘。
为保护眼睛，应佩戴护目镜或面罩。
用皮手套或工作手套保护皮肤。
使用防毒面具或呼吸器，以免吸入过多的灰尘。
◆钢丝刷在砖、水泥和其他石材以及木器的裂纹上,使用硬质金属手刷（沿垂直方向清刷）。
动力钢丝刷仅适用于难以处理的区域，而且使用时必须非常小心。
为保护眼睛,应佩戴护目镜或面罩。
用皮手套或工作手套保护皮肤。
使用防毒面具或呼吸器以免吸入过多的灰尘。
◆打磨经过刮削的表面应该用砂纸打磨光滑。
当基材是木器或钢材时,可以选用动力打磨工具，如电动砂带磨光机。
请勿试图动力打磨水泥石材、硬质纤维板、铝材或塑料。
◆动力冲洗距表面15至２0公分的高压清水流可去除旧的、松动的漆膜。
请勿使用刺激性很强的清洁剂或漂白剂！始终保持水平或向下倾斜的角度进行喷射。
向上的角度会使壁板受损。
由于喷射可能会击碎玻璃并损坏密封的部位,所以对门或窗附近的区域进行冲洗时需小心操作。
请勿在软木表面进行动力冲洗，如雪松或红杉。
佩戴护目镜以及防水衣物和靴子。
◆化学清除强溶剂型清除剂对多数油性涂料和乳胶漆、底漆、着色剂和清漆都很有效。
化学清除剂仅可用于表面朝上的小型区域，如装饰边框和装饰线。
确保为您的应用选择合适的化学清除剂。
遵照以下几点小心使用:-－使用前，让孩子和宠物离开该区域并清除所有火源。
－－将地板和台阶遮盖好，并移开植物、地毯和家具。
--用廉价的天然鬃毛刷在小块区域上(约0.２-0.3平方米)涂一厚层。
--留出充足的时间供其发挥作用(见制造商的建议）。
--用油灰刀或木刀小心地去除软化的漆膜,并将它们刮入硬纸箱中。
－-如有需要，重新涂更多的清除剂。
--用纸巾清洁表面。
请勿使用钢丝,以免表面褪色。
-－完工后,依照制造商的建议小心地处置废弃物。
注意:佩戴护目镜或防尘面罩以及长袖衬衣和长裤。
戴防化学试剂的手套和防化学溶剂的呼吸器。
遵循所有说明和安全警告。
某些产品高度易燃,所有火源必须在使用前彻底清除。
也有一些低味溶剂型清除剂，但是由于它们的去除力不够强，所以作用时间较长。
◆热枪设计用于去除漆膜的热枪--不是丙烷枪或喷灯-－是去除旧的外墙涂料和清漆的好办法。
按以下步骤安全、有效地工作:--在整个工作区域铺一层旧布。
--用橡胶软管定期给旧布喷水,使它保持湿润。
--用热枪向漆膜表面喷一层水。
--待旧漆膜起泡、变软后，用油灰刀小心地去除漆膜,并将它们放入金属容器中等待处理。
注意:佩戴护目镜或面罩以及长袖衬衣和长裤。
使用防化学试剂的手套和为使用热枪设计的呼吸器。
如果怀疑旧漆膜中含铅，请勿用热枪去除。
高温会使铅气化，这将严重地危害健康。
1、喷枪的清理使用后,应立即清洗喷枪及其附件,不小奖章维护和清洗是喷枪发生故障的主要原因。
清洗吸力进给式喷枪时,首先应先卸下涂料罐)，将吸料管流在杯内。
接着松开空气帽2-３圈，用一块叠好的抹布挡住空气帽,然后扣扳机。
这能使喷枪内的涂料流回涂料罐内。
注意：使用的气压要低，当涂料罐还装在枪上时,不要进行上述操作，否则涂料会从罐内飞溅出来。
重新将空气帽拧紧，并把涂料罐中的涂料倒回原来的大罐中。
用溶剂和稀毛刷清洗杯内和杯盖)用一块浸过溶剂的抹布擦掉残余物。
然后向杯内倒入少许干净的清洁剂,扣动板机,将清洁剂喷出，清洗输料管。
然后将空气帽卸下,泡在稀释剂或溶剂中，用像圆头牙刷或稻草扫帚样的软刷子清洗堵塞的小孔。
记住,决不能用铁丝或铁钉这样的东西清理这些小孔,因为这些小孔都是精加工钻出的。
用喷枪刷和溶剂清洗喷嘴。
用泡过稀释剂的抹布将枪体外部擦拭干净，注意擦掉所有涂料痕迹。
目前，在一些地区和单位已开始使用喷枪自动清洗机，结合人工手洗来清洗喷枪,清洗效果非常好。
将喷涂设备放到喷枪清洗、再循环利用机器的大桶内,盖上桶盖，然后打开气动泵使清洗桶内的清洗液旋转。
不用1分钟该设备就能清洗干净各部件以使供用。
与传统的手工清洗方式相比，自动清洗液可节省更换涂料操作１0分钟的时间,该清洗器增加了漆工的安全，因为皮肤不再接触到那些有干燥作用的溶剂。
该系统的设计上,底部有一个螺塞,可容易地将废液排掉。
在清洗喷枪等操作中,会剩余大量的溶剂,如果直接倒掉很浪费也不利于环保。
溶剂回收机利用高温蒸馏,将脏溶剂回收处理后，能得到干净的溶剂,节省了大量溶剂,更保护了环境。
注意:如喷枪在使用完后不立即清洗,喷嘴就会部分或完全堵上，导致喷枪喷出来的喷雾分裂(喷出干燥的涂料碎片）或喷雾形状不对。
对加有添加剂的瓷漆,尤为如此。
因为在使用后如果不立即清洗，瓷漆就会在喷枪的内部硬化。
２、喷枪的维护最好每天工作完后进行润滑喷枪，用轻机润滑的各部件。
