定向钻验收规范

水平定向钻技术规范

水平定向钻技术规范一、概述水平定向钻技术是一种在石油、天然气等工业中应用广泛的技术。

本文档对水平定向钻井作业过程中的各种环节进行规范和标准化，旨在控制风险和确保作业质量。

二、设备要求1. 钻机应具备强大的牵引力和强大的扭矩控制能力，能够根据岩石类型自动调整速度和扭矩。

2. 钻头应具有良好的稳定性和耐磨性。

使用前应进行严格的检查和测试。

3. 钻杆、钻头连接件等配件应符合国家相关标准要求。

三、施工要求1. 施工前应仔细检查顶部钻井设备的完好性，如发现异常应及时更换或修理。

2. 钻头应下垂与井口中心线的夹角应小于2度。

3. 采用三点支撑（即钻头、钻杆和井壁）的方式使钻井工艺保持稳定。

4. 当长度超过1000米时，每次提高和降低钻头时，钻杆应连续加长或缩短，以免在钻杆弯折处产生过多摩阻。

四、安全要求1. 施工前应进行详细的施工计划，并参考现场地形和环境因素制定相应的紧急应对措施。

2. 操作人员应经过专业的培训并具备必要的技能和知识。

3. 钻井设备工作过程中应注意安全，不得超负荷使用；一旦发现异常应立即停止作业并进行检查。

4. 施工现场应保持干燥，以免由于滑动而造成伤害。

五、质量控制要求1. 按照国家法规规定的标准组织施工，并全程监控。

如有非正常波动应及时记录并更正。

2. 对每口井进行详细记录，包括井深、地层属性等信息。

3. 每当钻头更换时，应仔细考虑不同磨损方式对钻头的影响，如不同化学成分、颗粒大小和硬度等。

六、施工验收1. 完成水平定向钻作业后，应进行实地检查和测试，以确保钻孔质量、井壁完整性等指标符合要求。

2. 检测钻孔的方法包括渗透测试、压力测试及破裂测试等，应按照国家相关标准执行。

3. 如检测结果显示存在问题应及时纠正，直至满足要求为止。

七、施工报告1. 水平定向钻施工完毕后，应撰写详细的施工报告，并将其存档备查。

2. 报告内容应包括施工方案、关键节点的把握、现场照片等信息，以便于日后的维护管理和技术沉淀。

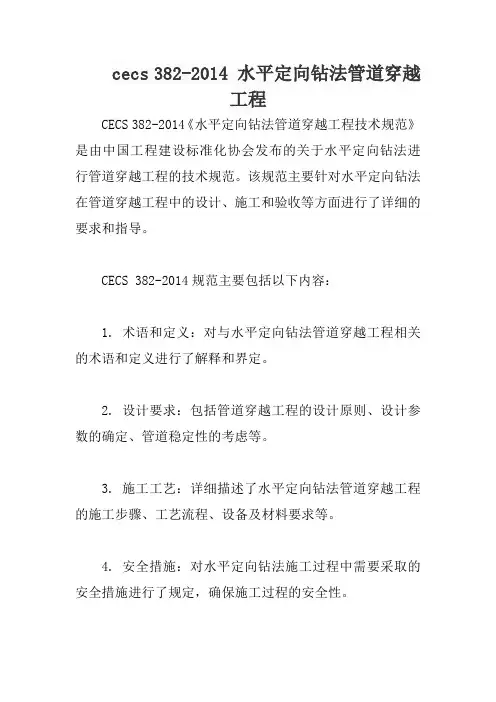

cecs 382-2014 水平定向钻法管道穿越工程技术规程(附条文说明

cecs 382-2014 水平定向钻法管道穿越
工程
CECS 382-2014《水平定向钻法管道穿越工程技术规范》是由中国工程建设标准化协会发布的关于水平定向钻法进行管道穿越工程的技术规范。

该规范主要针对水平定向钻法在管道穿越工程中的设计、施工和验收等方面进行了详细的要求和指导。

CECS 382-2014规范主要包括以下内容：
1. 术语和定义：对与水平定向钻法管道穿越工程相关的术语和定义进行了解释和界定。

2. 设计要求：包括管道穿越工程的设计原则、设计参数的确定、管道稳定性的考虑等。

3. 施工工艺：详细描述了水平定向钻法管道穿越工程的施工步骤、工艺流程、设备及材料要求等。

4. 安全措施：对水平定向钻法施工过程中需要采取的安全措施进行了规定，确保施工过程的安全性。

5. 质量控制：包括施工质量的要求、检验和验收标准等，保证工程质量符合规范要求。

6. 环境保护：规定了在水平定向钻法管道穿越工程中需要注意的环境保护要求，包括对土壤、水环境和噪音等的保护措施。

7. 验收和验收标准：对水平定向钻法管道穿越工程的验收方法和验收标准进行了说明。

需要注意的是，CECS 382-2014是中国国内用于水平定向钻法管道穿越工程的技术规范，具体实施中应根据实际情况结合相关法规和标准进行遵循。

在实际工程中，应咨询相关领域的专业人员以获取最新和适用于特定项目的技术指导。

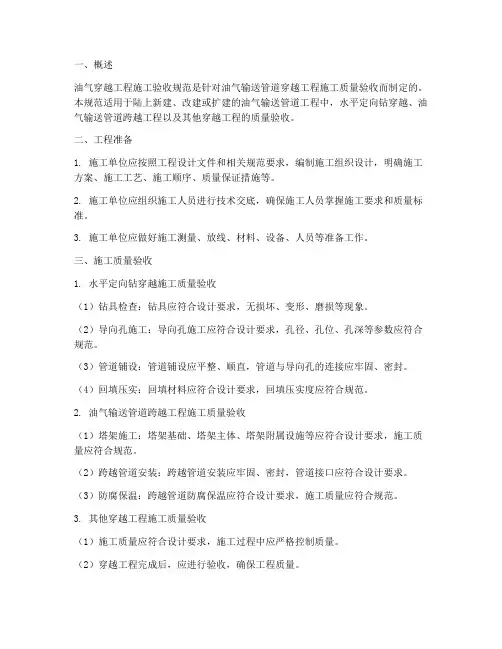

油气穿越工程施工验收规范

一、概述油气穿越工程施工验收规范是针对油气输送管道穿越工程施工质量验收而制定的。

本规范适用于陆上新建、改建或扩建的油气输送管道工程中，水平定向钻穿越、油气输送管道跨越工程以及其他穿越工程的质量验收。

二、工程准备1. 施工单位应按照工程设计文件和相关规范要求，编制施工组织设计，明确施工方案、施工工艺、施工顺序、质量保证措施等。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工要求和质量标准。

3. 施工单位应做好施工测量、放线、材料、设备、人员等准备工作。

三、施工质量验收1. 水平定向钻穿越施工质量验收（1）钻具检查：钻具应符合设计要求，无损坏、变形、磨损等现象。

（2）导向孔施工：导向孔施工应符合设计要求，孔径、孔位、孔深等参数应符合规范。

（3）管道铺设：管道铺设应平整、顺直，管道与导向孔的连接应牢固、密封。

（4）回填压实：回填材料应符合设计要求，回填压实度应符合规范。

2. 油气输送管道跨越工程施工质量验收（1）塔架施工：塔架基础、塔架主体、塔架附属设施等应符合设计要求，施工质量应符合规范。

（2）跨越管道安装：跨越管道安装应牢固、密封，管道接口应符合设计要求。

（3）防腐保温：跨越管道防腐保温应符合设计要求，施工质量应符合规范。

3. 其他穿越工程施工质量验收（1）施工质量应符合设计要求，施工过程中应严格控制质量。

（2）穿越工程完成后，应进行验收，确保工程质量。

四、验收程序1. 施工单位自检：在施工过程中，施工单位应按照规范要求进行自检，发现问题及时整改。

2. 施工单位报验：施工单位完成工程后，应向监理单位报验，提交施工资料和质量检验报告。

3. 监理单位验收：监理单位对报验工程进行验收，验收合格后，出具验收报告。

4. 工程交付使用：验收合格后，工程可交付使用。

五、注意事项1. 施工过程中，应严格按照规范要求进行施工，确保工程质量。

2. 施工单位应加强施工过程管理，做好施工记录，确保工程可追溯。

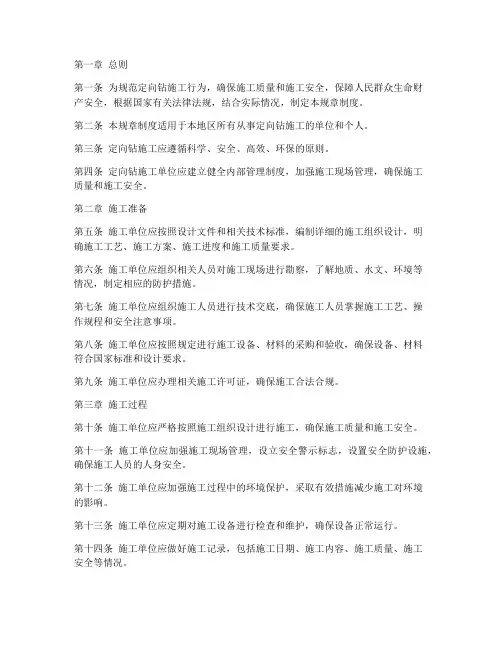

定向钻规章制度

第一章总则第一条为规范定向钻施工行为，确保施工质量和施工安全，保障人民群众生命财产安全，根据国家有关法律法规，结合实际情况，制定本规章制度。

第二条本规章制度适用于本地区所有从事定向钻施工的单位和个人。

第三条定向钻施工应遵循科学、安全、高效、环保的原则。

第四条定向钻施工单位应建立健全内部管理制度，加强施工现场管理，确保施工质量和施工安全。

第二章施工准备第五条施工单位应按照设计文件和相关技术标准，编制详细的施工组织设计，明确施工工艺、施工方案、施工进度和施工质量要求。

第六条施工单位应组织相关人员对施工现场进行勘察，了解地质、水文、环境等情况，制定相应的防护措施。

第七条施工单位应组织施工人员进行技术交底，确保施工人员掌握施工工艺、操作规程和安全注意事项。

第八条施工单位应按照规定进行施工设备、材料的采购和验收，确保设备、材料符合国家标准和设计要求。

第九条施工单位应办理相关施工许可证，确保施工合法合规。

第三章施工过程第十条施工单位应严格按照施工组织设计进行施工，确保施工质量和施工安全。

第十一条施工单位应加强施工现场管理，设立安全警示标志，设置安全防护设施，确保施工人员的人身安全。

第十二条施工单位应加强施工过程中的环境保护，采取有效措施减少施工对环境的影响。

第十三条施工单位应定期对施工设备进行检查和维护，确保设备正常运行。

第十四条施工单位应做好施工记录，包括施工日期、施工内容、施工质量、施工安全等情况。

第四章施工验收第十五条施工单位应按照设计文件和施工规范，对施工质量进行自检、互检和专检。

第十六条施工单位应组织相关人员进行竣工验收，确保施工质量符合设计要求和规范标准。

第十七条竣工验收合格后，施工单位应向相关部门提交竣工验收报告。

第五章施工安全管理第十八条施工单位应建立健全安全生产责任制，明确各级人员的安全职责。

第十九条施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识和操作技能。

第二十条施工单位应严格执行安全操作规程，确保施工安全。

定向钻穿越工程施工技术方案与规范

定向钻穿越工程施工技术方案与规范定向钻穿越工程施工技术方案与规范如下：一、技术方案1.现场勘察和技术评估：对穿越区域的地质条件、地下管线的布置、附近建筑物和地下设施的位置等进行全面了解，确定定向钻穿越的可行性和安全性。

2.设计合适的穿越方案：根据勘察结果，结合工程需要，确定钻孔的起始点和终点，并制定出合理的施工坡度和钻孔直径。

同时，充分考虑穿越区域的环境保护和公共安全问题。

3.挖掘工作坑：根据设计要求，挖掘工作坑和下管坑。

4.钻机进场、安装调试：根据设计要求，选用合适的钻机，并进行安装和调试。

5.导向孔钻进：利用导向测量仪完成导向孔的钻进，确保导向钻头在要求的深度内进入工作坑。

6.分级扩孔：根据设计要求，对导向孔进行分级扩孔。

7.管材焊接、铺设管道：根据设计要求，对管材进行焊接，并铺设管道。

8.设备退场：完成施工后，对设备进行退场处理。

9.编写竣工报告：对施工过程和结果进行总结和报告。

二、规范1.施工前应进行现场勘察和技术评估，确保穿越工程的可行性和安全性。

2.施工过程中应遵守相关法律法规和标准规范，确保施工质量和安全。

3.在导向孔钻进和扩孔过程中，应采用导向测量仪进行测量和控制，确保钻头的方向和深度符合设计要求。

4.在管材焊接和铺设过程中，应采用合适的焊接方法和工艺，确保焊接质量和管道铺设的平整度。

5.施工完成后，应对穿越工程进行验收和测试，确保其符合设计要求和相关标准规范。

6.在施工过程中，应注意环境保护和公共安全问题，避免对周围环境和设施造成影响或损害。

7.应建立健全的施工档案管理制度，对施工过程和结果进行记录和保存。

以上是定向钻穿越工程施工技术方案与规范的一些基本信息，希望能对您有所帮助。

如需了解更多信息，建议咨询专业人士或查阅相关行业规范。

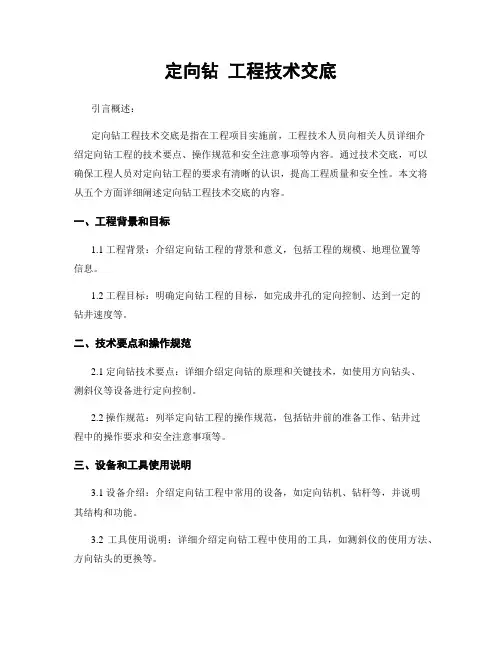

定向钻工程技术交底

定向钻工程技术交底引言概述：定向钻工程技术交底是指在工程项目实施前，工程技术人员向相关人员详细介绍定向钻工程的技术要点、操作规范和安全注意事项等内容。

通过技术交底，可以确保工程人员对定向钻工程的要求有清晰的认识，提高工程质量和安全性。

本文将从五个方面详细阐述定向钻工程技术交底的内容。

一、工程背景和目标1.1 工程背景：介绍定向钻工程的背景和意义，包括工程的规模、地理位置等信息。

1.2 工程目标：明确定向钻工程的目标，如完成井孔的定向控制、达到一定的钻井速度等。

二、技术要点和操作规范2.1 定向钻技术要点：详细介绍定向钻的原理和关键技术，如使用方向钻头、测斜仪等设备进行定向控制。

2.2 操作规范：列举定向钻工程的操作规范，包括钻井前的准备工作、钻井过程中的操作要求和安全注意事项等。

三、设备和工具使用说明3.1 设备介绍：介绍定向钻工程中常用的设备，如定向钻机、钻杆等，并说明其结构和功能。

3.2 工具使用说明：详细介绍定向钻工程中使用的工具，如测斜仪的使用方法、方向钻头的更换等。

四、安全事项和应急措施4.1 安全事项：强调定向钻工程中的安全意识，如要求工程人员佩戴个人防护装备、遵守操作规范等。

4.2 应急措施：阐述定向钻工程中可能出现的应急情况，如设备故障、地质灾害等，并介绍相应的应急处理方法。

五、质量控制和验收标准5.1 质量控制：介绍定向钻工程的质量控制要求，如钻孔直径、井孔偏斜角度等，并说明相应的检测方法。

5.2 验收标准：阐述定向钻工程的验收标准，如井孔偏斜角度的允许范围、井孔的垂直度等。

通过以上五个方面的详细阐述，定向钻工程技术交底可以确保工程人员对定向钻工程的要求有清晰的认识，提高工程质量和安全性。

在实施定向钻工程前，进行技术交底是必不可少的一项工作，对于工程的顺利进行起到了重要的作用。

水平定向钻施工规范

水平定向钻进管线铺设工程技术规程Standard specification for installing pipeline by horizontal directional drilling(初稿）中原石油勘探局工程建设总公司管道穿越工程处发布前言水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一。

本规程由中原石油勘探局工程建设总公司管道穿越工程处编制而成。

在编制过程中，进行了广泛的调查研究，充分征求意见，吸收借鉴国内外工程实践经验，特别是总结了我处近年来的水平定向钻进管线铺设工程经验与科研成果，最后经审查定稿。

本规程分7章5个附录。

主要内容包括：总则、术语、基本规定、工程勘察、设计、施工和工程质量验收。

为提高本规程质量，请在执行过程中，注意收集资料，积累经验，随时将有关意见和建议函告中原石油勘探局工程建设总公司（地址：河南省濮阳市大庆路122号，邮编：457001），以供今后修订时参考。

编制单位：中原石油勘探局工程建设总公司主要起草人：喻房川李刚李肇军吴正义张戈李林樊红艳耿延庆主审人员：何勇曹应华审定人员：目录1 总则2 术语3 基本规定4 工程勘察4.1 一般规定4.2 工程地质勘察4.3 既有地下管线探测4.4 定向钻穿越路由勘察5 工程设计5.1 一般规定5.2 管材5.3 导向孔轨迹设计5.4 工作坑5.5 回拉力计算及定向钻机选择6 工程施工6.1 一般规定6.2 定向钻铺管钻机6.3 定向钻铺管施工6.4 安全施工7 工程质量验收7.1 一般规定7.2 试验与检测7.3 工程竣工验收附录A 岩土的工程分类）附录B 常见土层物理力学性质指标附录C 常见岩石物理力学性质指标附录D 探测地下管线的物探方法选择表附录E 导向钻进原始记录本规程用词说明条文说明1 总则1.0.1 为加强定向钻铺管设计、施工及质量验收的统一工程标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规程。

通信管道定向钻敷的施工验收

通信管道定向钻敷施工管理定向钻敷技术由于采用非开挖施工，具有不破坏路面（只开挖工作坑和接受坑）、不阻断交通、不影响环境等优点，在通信管道穿越道路、河流和不允许开挖地段的建设中已经大量使用.定向钻敷由专用的钻机进行机械施工。

通过导向钻孔，确定穿越管孔的轨迹，再通过扩孔、清孔，回拉管材,形成通信线路的管道。

随着市政建设的大规模实施，输油、输气、供水、供电、污水、雨水等各种管网密布地下，定向钻敷施工的风险越来越大,各种事故时有发生.所以,必须对定向钻敷施工的全过程进行严格、科学地管理，以保证施工过程和建成管道的安全性,减少不必要的损失，取得良好的经济效益和社会效应。

定向钻敷施工管理参考标准:1.《长途通信光缆塑料管道工程验收规范》（YD5043—2005)2。

《通信管道和（光）电缆通道工程施工监理规范》（YD5072-2005）3.《地下管线非开挖敷设工程施工及验收技术规程》第一部分水平定向钻施工(DB11T594。

1—2008)4。

《管道穿越工程设计规范》(GB 50423-2007 ）受造价影响，目前通信管道一般不会采取全程顶管，所以定向钻敷一般不单独设计、立项，而是作为通信管道建设工程任务中的一项工作内容体现。

具体的路由查勘、导向设计由工程施工承包单位实施.因此，定向钻敷的施工管理尤为重要。

定向钻敷施工管理的流程如下：路由查勘、现场交底—导向图纸设计—规划、施工许可审批-施工组织设计方案、进场材料报审-设备材料进场—起始坑开挖—钻机固定—放线定点-导向钻进—扩孔清孔-回拉管材—回填-现场清理-人手孔砌筑.一．路由查勘1.建设单位应组织施工、监理单位相关人员进行定向钻敷路由的现场查勘.2。

导向设计人员应根据路面的窨井盖、引上设施、告示牌、标桩、记号等可见信息,仔细排查、认真测量、详细记录相关地下管线的属性、走向、埋设深度、管线断面、管线材质,必要时与相关部门联系，调取资料,获得可靠信息。

二．钻敷施工图纸设计1。

室外给水排水管道工程施工及验收定向钻及夯管

室外给水排水管道工程施工及验收定向钻及夯管（1）定向钻及夯管施工应根据设计要求和施工方案组织实施。

（2）定向钻施工前应检查下列内容，确认条件具备时方可开始钻进：①设备、人员应符合下列要求：A 设备应安装牢固、稳定，钻机导轨与水平面的夹角符合入土角要求；B 钻机系统、动力系统、泥浆系统等调试合格；C 导向控制系统安装正确，校核合格，信号稳定；D 钻进、导向探测系统的操作人员经培训合格；②管道的轴向曲率应符合设计要求、管材轴向弹性性能和成孔稳定性的要求；③按施工方案确定入土角、出土角；④无压管道从竖向曲线过渡至直线后，应设置控制井；控制井的设置应结合检查井、入土点、出土点位置综合考虑，并在导向孔钻进前施工完成；⑤进、出控制井洞口范围的土体应稳固：⑥回拖管段的地面布置应符合下列要求：A 待回拖管段应布置在出土点一侧，沿管道轴线方向组对连接；B 布管场地应满足管段拼接长度要求；C 管段回拖前预水压试验应合格；⑦应根据工程具体情况选择导向探测系统。

（3）夯管施工前应检查下列内容，确认条件具备时方可开始夯进。

①工作井结构施工符合要求，其尺寸应满足单节管长安装、接口焊接作业、夯管锤及辅助设备布置、气动软管弯曲等要求；②气动系统、各类辅助系统的选择及布置符合要求，管路连接结构安全、无泄漏，阀门及仪器仪表的安装和使用安全可靠；③工作井内的导轨安装方向与管道轴线一致，安装稳固、直顺，确保夯进过程中导轨无位移和变形；④成品钢管及外防腐层质量检验合格，接口外防腐层补口材料准备就绪；⑤连接器与穿孔机、钢管刚性连接牢固、位置正确、中心轴线一致，第一节钢管顶入端的管靴制作和安装符合要求；⑥设备、系统经检验、调试合格后方可使用；滑块与导轨面接触平顺、移动平稳；⑦进、出洞口范围土体稳定。

（4）定向钻施工应符合下列规定：①导向孔钻进应符合下列规定：A 钻机必须先进行试运转，确定各部分运转正常后方可钻进；B 第一根钻杆入土钻进时，应采取轻压慢转的方式，稳定钻进导入位置和保证入土角；且入土段和出土段应为直线钻进，其直线长度宜控制在20m左右；C 钻孔时应匀速钻进，并严格控制钻进给进力和钻进方向；D 每进一根钻杆应进行钻进距离、深度、侧向位移等的导向探测，曲线段和有相邻管线段应加密探测；E 保持钻头正确姿态，发生偏差应及时纠正，且采用小角度逐步纠偏；钻孔的轨迹偏差不得大于终孔直径，超出误差允许范围宜退回进行纠偏；F 绘制钻孔轨迹平面、剖面图；②扩孔应符合下列规定：A 从出土点向入土点回扩，扩孔器与钻杆连接应牢固；B 根据管径、管道曲率半径、地层条件、扩孔器类型等确定一次或分次扩孔方式；分次扩孔时每次回扩的级差宜控制在100～150mm，终孔孔径宜控制在回拖管节外径的1.2～1.5倍；C 严格控制回拉力、转速、泥浆流量等技术参数，确保成孔稳定和线形要求，无坍孔、缩孔等现象；D 扩孔孔径达到终孔要求后应及时进行回拖管道施工；③回拖应符合下列规定：A 从出土点向入土点回拖；B 回拖管段的质量、拖拉装置安装及其与管段连接等经检验合格后，方可进行拖管；C 严格控制钻机回拖力、扭矩、泥浆流量、回拖速率等技术参数，严禁硬拉硬拖；D 回拖过程中应有发送装置，避免管段与地面直接接触和减小摩擦力；发送装置可采用水力发送沟、滚筒管架发送道等形式，并确保进入地层前的管段曲率半径在允许范围内；④定向钻施工的泥浆(液)配制应符合下列规定：A 导向钻进、扩孔及回拖时，及时向孔内注入泥浆(液)；B 泥浆(液)的材料、配比和技术性能指标应满足施工要求，并可根据地层条件、钻头技术要求、施工步骤进行调整；C 泥浆(液)应在专用的搅拌装置中配制，并通过泥浆循环池使用；从钻孔中返回的泥浆经处理后回用，剩余泥浆应妥善处置；D 泥浆(液)的压力和流量应按施工步骤分别进行控制；⑤出现下列情况时，必须停止作业，待问题解决后方可继续作业：A 设备无法正常运行或损坏，钻机导轨、工作井变形；B 钻进轨迹发生突变、钻杆发生过度弯曲；C 回转扭矩、回拖力等突变，钻杆扭曲过大或拉断：D 坍孔、缩孔：E 待回拖管表面及钢管外防腐层损伤；F 遇到未预见的障碍物或意外的地质变化；G 地层、邻近建（构)筑物、管线等周围环境的变形量超出控制允许值。

定向钻施工及验收记录

1
应收集施工现场资料，制订施工方案，并应符合规范要求。
9.3.1
定向钻施工穿越铁路等重要设施处，必须征求相关主管部门的意见。当 2 与其他地下设施净距不能满足设计规范要求时，应报设计单位，采取防护措施，并应取得相关单位的同意。 3 定向钻施工宜按国家现行标准执行。
9.3.2
9.3.3
4
燃气管道安装应符合下列要求： 1.燃气钢管的焊缝应进行100%的射线照相检查。 2.在目标井工作坑应按要求放置燃气钢管，用导向钻回拖敷设，回拖过程中应根据需要不停注入配制的泥浆。 3.燃气钢管的防腐应为特加强级。 4.燃气钢管敷设的曲率半径应满足管道强度要求，且不得小于钢管外径的1500倍。
定向钻施工及验收记录定向钻施工记录水平定向钻施工记录表定向钻施工验收规范定向钻施工定向钻施工方案水平定向钻施工水平定向钻施工方案定向钻施工视频水平定向钻施工价格
定向钻施工及验收记录（CJJ33-2005）
工程名称施工单位分项工程名称执行标准序号项目标准条号施工单位自检监理（建设）单位验收编号
9.3.4
自检结果年月日
验收结论年月日
自检结果技术负责人质检员
验收结论技术负责人检查员
项目负责人
监理（建设）负责人
建设）单位验收
年
月
日
检查员

地下管线非开挖铺设工程施工及验收技术规程水平定向钻施工

地下管线非开挖铺设工程施工及验收技术规程水平定向钻施工【1】一般规定1、利用水平定向钻铺设地下管线下程施工前，工程设计人员应勘察施下现场，了解施工现场地下各类设施、管线分布和周边环境，根据施工现场的地质报告做出工程设计图纸。

2、工程设计出图后应依法报相关部门批准备案。

3、施工单位应根据设计人员的现场交底和工程设计图纸勘察现场，对设计管线穿越段进行探测，核实地下各类管线的埋深和位置，并做出该工程的施工组织设计，包括以下内容：（1）概述、工程规模、现场地质条件、地下管线分布与埋深；（2）确定施工机械、人员配置、施工工期；（3）绘出施工平面图，图中包括：钻机位置、工作坑位置、钻进液存放位置、施工用水和排水位置、临时用电位置；（4）确定施工材料和用量；（5）施工工艺和施工方案，包括专项方案；（6）质最保证和安全保证措施；（7）文明施工措施。

4、水平定向钻施工组织设计的审批应符合相关建设程序。

5、水平定向钻设备进场前应进行维护调试，设备进场后清点设备附件，进行现场调试。

6、施工现场要求设置围挡。

7、施工单位应建立操作人员工作记录制度，由钻机操作人员或者主管人员填写施工日志。

8、水平定向钻施工铺设的管材焊接应按设计和相关标准执行。

9、水平定向钻施工工作坑回填，若在道路范围应按相关管理部门的要求进行回填。

10、平定向钻施工监理单位，应具备专业资质。

11、平定向钻施工竣工验收，应按不同行业的管线种类执行行业管线验收规范。

12、水平定向钻工程设计超过六个月未施工的，应重新复核或设计。

【2】水平定向钻施工1、水平定向钻施工适用于自来水、燃气、热力、电力、电信、排水和市政管线的铺设。

2、水平定向钻施工适合粘土、硬粘土、粉土、粉砂和含少量砾石的地层施工。

3、钻孔轨迹的确定（1）根据铺管起止点坐标，已掌握的地下障碍物情况及地质条件状况、周边环境，设计出一条安全、可操作的铺管轨迹，在拐点处不得超过钻机能力范围，钻具柔度范围及管材承受的强度及柔度范围。

排水管道定向钻进敷设施工及验收技术规范

排水管道定向钻进敷设施工及验收技术规范排水管道定向钻进敷设施工及验收技术规范目录1 总则................................................................... .. (1)2 术语、符号................................................................... .. (2)2.1 术语................................................................... . (2)2.2 符号................................................................... .. (3)3 基本规定................................................................... . (4)4 工程勘察................................................................... (5)5 施工准备................................................................... . (6)5.1 管材................................................................... (6)5.2 定向钻孔轨迹设计................................................................... .. (6)5.3 控制井................................................................... .. (8)5.4 进出洞口措施................................................................... (9)5.5 回拉力计算................................................................... (9)6 施工................................................................... (11)6.1 施工机械的安装、调试..................................................................116.2 定向钻进施工................................................................... . (12)７工程质量验收................................................................... (15)７.1 一般规定................................................................... (15)７.2 试验与检测................................................................... .. (16)７.3 工程竣工验收................................................................... . (17)1 总则1.0.1 为了加强对排水管道定向钻进敷设施工的质量控制，特制订本规范。

2 定向钻施工管道隐蔽工程检查验收记(沟槽开挖)

隐蔽工程检查验收记录质检表4年月日工程名称瑞安市莘塍街道截污纳管综合整治四期工程PPP项目施工单位瑞安市振泰市政建设有限公司隐检项目定向钻施工管道隐检范围隐检内容及检查情况检查内容：1、接口、管道预水压试验：允许偏差（钢管接口焊接、聚乙烯管、聚丙烯管接口熔焊检验符合设计要求，管道预水压试验合格）；实测偏差值：2、管道回拖线形、曲率：允许偏差（管道回拖后的线形应平顺、无突变、变形现象，实际曲率半径符合设计要求）；实测偏差值：3、入土点位置：（平面轴向、平面横向）：允许偏差（20mm）；实测偏差值：4、入土点位置：（垂直向高程）：允许偏差（±20mm）；实测偏差值：5、出土点位置：（平面轴向）：允许偏差（500mm）；实测偏差值：6、出土点位置：（平面横向）：允许偏差（1/2倍Dimm）；实测偏差值：7、出土点位置：（垂直向高程）：允许偏差（±20mm）；实测偏差值：8、管道位置：（水平轴向）：允许偏差（1/2倍Dimm）；实测偏差值：9、管道位置：（管道内底高程）：允许偏差（+20，-30mm）；实测偏差值：验收意见处理情况复查人：年月日建设单位监理单位施工项目技术负责人质检员施工员隐蔽工程检查验收记录质检表4年月日工程名称瑞安市莘塍街道截污纳管综合整治四期工程PPP项目施工单位瑞安市振泰市政建设有限公司隐检项目定向钻施工管道接口连接隐检范围隐检内容及检查情况检查内容：1、材料产品质量：允许偏差（管及管件、橡胶圈的产品质量符合规范5.8.1、5.9.1规定）；实测偏差值：2、聚乙烯、聚丙烯管接口熔焊：允许偏差（焊缝应完整，无缺损、变形；焊接力学性能不低于母材；凸缘无气孔、鼓包、裂缝；对接错边量符合要求）；实测偏差值：3、相邻管口：允许偏差（相邻管口纵向间隙≥10㎜）；实测偏差值：4、管道接口：允许偏差（聚乙烯、聚丙烯管的接口转角≤1.5°；硬聚乙烯管的接口转角≤1.0°）；实测偏差值：5、熔焊连接设备：允许偏差（熔焊连接设备的控制参数满足焊接工艺要求；设备及组合件组装正确）；实测偏差值：验收意见处理情况复查人：年月日建设单位监理单位施工项目技术负责人质检员施工员。

通信管道水平定向钻穿越建设规范

通信管道水平定向钻穿越建设规范1.目的为了加强中国电信上海公司通信管道水平定向钻穿越设计、施工及验收，提高工程建设质量，特制定本规范。

2.适用范围本规程适用于上海地区采用水平定向钻穿越方法进行通信管道的设计、施工及质量验收。

本规范若与国家、行业相关强制性标准、规范有矛盾时，应按国家和行业相关规定执行。

3.引用文件/标准a)GB50021-2001 岩土工程勘察规范b)CJJ61-2003 城市地下管线探测技术规程4.定义/术语4.1.非开挖技术即利用微开挖或不开挖技术对地下管线、管道和地下电缆进行铺设、修复或更新的技术。

4.2.水平定向钻进是采用安装于地表的钻孔设备，以相对于地面较小的入射角钻入地层形成先导孔，然后将先导孔扩径至所需大小并铺设管道（线）的一种管道施工技术。

4.3.入土点泥浆池为水平定向钻进施工导向孔、扩孔钻进及拉管就位存储、回收泥浆和确定起始入口位置而开挖的泥浆坑。

4.4.出土点泥浆池为回收、储存水平定向钻进施工中排出的泥浆和确定出口位置而开挖的泥浆坑。

4.5.钻孔泥浆指水和膨润土或聚合物的混合物，在施工过程中起辅助切削、降低扭矩、排渣、护壁、冷却、润滑的作用。

4.6.先导孔指利用带斜面的、直径相对较小的导向钻头按照预先设计轨迹首先形成的小直径的导引孔。

4.7.入、出土角在水平定向钻进施工过程中钻头进入地层或从地层钻出时，钻杆柱与水平面的夹角。

4.8.顶角钻孔轴线在给定点的切线与通过该点与水平面之间的夹角。

4.9.方位角钻孔轴线在水平面上的投影或钻孔轴线在给定点上的切线在水平面上的投影与正北方向之间的夹角。

4.10.导向系统/定位仪在施工过程监控钻头的位置变化，提供钻头和钻孔的位置参数，用于控制钻孔方向的测量定位系统。

4.11.扩孔在钻机的牵拉作用下，通过钻杆带动回扩钻头将先导孔扩径至所铺设管道要求尺寸的施工过程。

4.12.管线回拉通过钻杆将成品管从钻孔的出土点一侧，沿扩孔后的孔洞回拉至钻杆入土点一侧实现铺设管道目的的施工过程。

水平定向钻监理细则

水平定向钻监理细则第一章总则第一条为了规范水平定向钻施工过程，提高工程质量，保证工程安全，根据相关法律法规和行业标准，制定本细则。

第二条本细则适用于水平定向钻施工过程中的监理工作。

第三条监理人员应具备相关专业知识和经验，熟悉工程管理和施工规范，具备相应的监理资格。

第四条监理人员应积极履行职责，全面监督施工过程，发现并及时纠正问题，确保工程质量。

第二章施工前准备第五条监理人员应在施工开始前，对工程施工方案进行审核。

审核内容应包括工程设计方案、施工设备及工艺、施工人员组织和安全措施等。

如发现问题应及时提出整改意见。

第六条监理人员应参与施工进度计划的确定，监督施工单位的施工任务安排，并与业主和施工单位共同商讨解决方法和措施。

第七条监理人员应检查施工单位的材料供应情况，对施工单位的材料验收进行监督和抽检。

材料不合格的，应要求施工单位及时更换。

第八条监理人员应对施工单位的施工团队进行审查，核实人员资质、技能等，确保施工人员具备相应的能力和素质。

第三章施工过程监管第九条监理人员应在施工现场进行日常巡视，检查施工现场的安全措施是否到位，施工过程是否符合设计方案和施工工艺。

第十条监理人员应随时检查施工设备的状况和使用情况，确保设备的正常运行和操作。

第十一条监理人员应及时发现和处理施工中的质量问题，对施工单位提出整改要求，并记录整改过程和结果。

第十二条监理人员应监督施工单位的施工质量控制，包括采样、试验等工作的合规性和准确性。

第十三条监理人员应与施工单位保持良好的沟通与协作，及时解决施工过程中遇到的问题和困难。

第四章施工验收第十四条监理人员应参与施工质量验收，监督并参与对工程质量进行检查。

如发现质量问题，应及时提出整改要求。

第十五条监理人员应在施工结束后，对施工方案、施工过程、质量管控等进行总结和评估，形成施工监理报告。

第十六条监理人员应及时向业主提供工程质量问题的整改意见和建议。

第五章监理责任第十七条监理人员应严格遵守法律法规，保证监理工作的独立性和客观性。

定向钻施工管道质量验收标准（GB 50268-2008）
6.7.12定向钻施工管道应符合下列规定：
主控项目
1 管节、防腐层等工程材料的产品质量应符合国家相关标准的规定和设计要求；
检查方法：检查产品质量保证资料；检查产品进场验收记录。

2 管节组对拼接、钢管外防腐层(包括焊口补口)的质量经检验(验收)合格；
检查方法：管节及接口全数观察；按本规范第5章的相关规定进行检查。

3 钢管接口焊接、聚乙烯管、聚丙烯管接口熔焊检验符合设计要求，管道预水压试验合
格；
检查方法：接口逐个观察；检查焊接检验报告和管道预水压试验记录，其中管道预水压试验应按本规范第7．1．7条第7款的规定执行。

4 管段回拖后的线形应平顺、无突变、变形现象，实际曲率半径符合设计要求；
检查方法：观察；检查钻进、扩孔、回拖施工记录、探测记录。

一般项目
5 导向孔钻进、扩孔、管段回拖及钻进泥浆(液)等符合施工方案要求；
检查方法：检查施工方案，检查相关施工记录和泥浆(液) 性能检验记录。

6 管段回拖力、扭矩、回拖速度等应符合施工方案要求，回拖力无突升或突降现象；
检查方法：观察；检查施工方案，检查回拖记录。

7 布管和发送管段时，钢管防腐层无损伤，管段无变形；回拖后拉出暴露的管段防腐层结
构应完整、附着紧密；
检查方法：观察。

8 定向钻施工管道的允许偏差应符合表6．7．12的规定。

注：Di为管道内径（mm）。

排水管道工程定向钻孔拖拉法施工及验收规程

排水管道工程定向钻孔拖拉法施工及验收规程（试行）1、总则 (2)2、术语 (3)2.1 术语 (3)2.2 符号 (4)3、基本规则 (5)4、施工准备 (6)4.1 管材选择 (6)4.2 定向钻孔轨迹设计 (7)4.3 控制井 (9)4.4 进出洞口措施 (10)4.5 回拖力计算及最大长度 (11)5、施工5.1 一般规定 (13)5.2 施工机械安装、调试 (13)5.3 定向拖拉施工 (15)6、工程质量验收 (19)6.1 一般规定 (19)6.2 试验与检测 (19)6.3 工程竣工验收 (20)附录一施工纪录表式附录二本工程用词说明1 总则1.0.1为了加强对排水管道工程定向钻拖拉法施工的质量控制,特制订本规程1.0.2本规程适用于上海地区新建、扩建和改建的永久性室外排水管道工程定向钻孔拖拉法施工及验收,管道口径为DN600mm 及以下。

1.0.3本规程依据国家工程建设的法律、法规、管理标准和有关技术规范标准制定。

除符合本规程所规定的要求外，尚应符合国家现行有关规范、规程。

1.0.4本规程未作规定或工程有特殊要求时，应按国家和上海市的有关标准规范执行。

1.0.5工程中所需原材料、半成品和成品的技术质量标准，应符合国家及上海市现行的有关规范、标准执行，同时应符合本规程规定。

2 术语、符号2.1 术语2.1.1 定向钻孔拖拉法定向钻机设在地面上，在不开挖土槽的条件下，采用探测仪导向，控制钻杆钻进方向，达到设计管道轴线要求，经多级扩孔，拖拉管道回拉就位，完成管道敷设。

2.1.2 二程式拖拉法将设备置于工作井中，采用经纬仪导向，控制钻杆钻进方向，从接收井位拖拉管道就位，完成管道敷设。

2.1.3 平壁管内外壁光滑平整的管材。

2.1.4 环钢度管道抵抗环向变形的能力。

可采用测试方法或计算方法定值，单位KN/ ㎡。

2.1.5 控制井为控制导向钻敷设标高而设立的井，一般设置在设计的检查井位置。

2.1.6 造斜段钻杆由入土角转为水平角及由水平角转向出土角的过渡段。

水平定向钻施工

1.1.1水平定向钻施工
<1>定向钻施工及验收应符合现行国家标准《油气长输管道工程施工及验收规范》GB50369的相关规定。

【附：《油气长输管道工程施工及验收规范》GB50369的相关规定】
<2>的定向钻施工不宜用于直接拉进直埋管的施工。

<3>定向钻顶管細工应根据土质情况、地下水位、顶进长度和管道直径等因素，在保证工程质量和施工安全的前提下选用设备机型。

<4>施工前应采用地质勘探钻取样或局部开挖的方法，取得定向钻施工路由位置的地下土层分布、地下水位、土壤和水分的酸碱度等资料。
