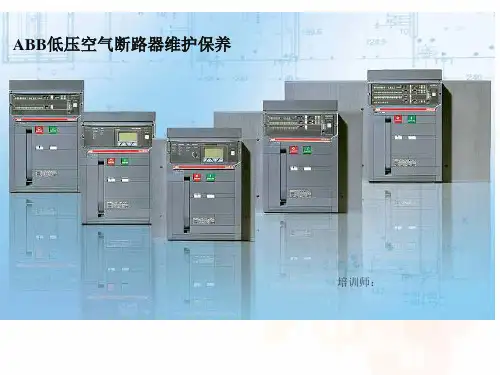

ABB低压空气断路器维护保养
培训师：
本次培训根据现场空气断路器的使用情况，主要分 为两个部分： 一、Megamax F断路器介绍及维护保养 二、Emax断路器介绍及维护保养
低压电气设备的检修规程
低压电气设备检修规程编制：审核：批准：低压电气设备检修规程第一章 GGD低压配电柜检修1.0概述1.0.1我厂低压控制柜，采用GGD型号低压配电系统，；2.0 检修周期、项目2.0.1检修周期：随主设备大、小修；2.0.2检修项目：2.0.2.1负荷隔离开关检修2.0.2.2自动空气开关检修；2.02.3接触器检修；2.02.4热继电器检修；3.0 检修工艺、质量标准3.0.1负荷隔离开关检修：3.0.1.1机构在操作时应动作灵活、轻便，无卡阻、碰撞现象，闭锁可靠；3.0.1.2动触头与静触头的接触应紧密；3.1接触器的检修：3.1.1检查接触器各部零件有无损伤或缺少，可动部分应动作灵活、无卡涩现象，灭弧装置应完整、清洁，分、合闸迅速可靠，其规范应符合设计要求；3.1.2触点表面应平整，不应有损坏或严重烧蚀痕迹；触点接触应紧密，各触头分、合动作应准确；3.1.3线圈绝缘良好，表面无损伤，接线应牢固正确；3.1.4 接触器的可动触头弹簧及软铜带不应阻碍衔铁的自由动作；3.1.5接触器线圈通电后应处于可靠接通状态，不应有剧烈的、连续的分、合现象，各螺丝应紧固，动、静铁芯光面应清洁无污垢，无凹凸不平，短路环完好，弹簧压力适当；3.1.6电磁铁的中凸部分和铁芯间应留有0.15—0.20mm间隙，确保在失电时衔铁可自动脱开；3.2热继电器：3.2.1检查热继电器的各部零件有无缺损，其规范是否符合被保护电器的要求；3.2.2双金属片要保持原有的金属光泽，接通良好；3.2.3在设备发生故障通过很大的短路电流后，应检查热元件和双金属片有无明显的变形；3.2.4热继电器完整、绝缘良好，各部螺丝紧固无过热；3.2.5热继整定值与被保护电动机电流值相符，自动复位和手动复位功能应正常；3.3二次回路及继电器：3.3.1二次回路接线符合设计要求，柜内配线编号应与图纸一一对应，端子排、继电器接线紧固可靠，用500V摇表测各回路绝缘电阻在0.5MΩ以上；3.3.2各时间继电器、电流继电器、电压继电器、中间继电器等外壳完好无破损，触点动作灵活、接触可靠，无过热变色痕迹，动作值符合定值单要求；3.3.3控制开关动作灵活，无卡涩现象，触点通断可靠，信号灯指示正确，无过热、变色迹象；3.3.4各控制变压器、PT、CT完好无损伤，声音正常，线圈完好，铁芯固定完好无松动；3.3.5电压表、电流表、电能表、功率因数表回路接线正确、接触可靠，无开路、短路现象，表计完好校验合格，指示准确；3.3.6保护传动试验符合设计要求，各项试验合格；3.4母线的检修：3.4.1各柜内屏顶及引流母线接触良好，连接螺栓应紧固，母线无过热，母线接头间隙符合要求；3.4.2母线支持绝缘子完好无破损，压接紧固可靠；3.4.3母线热缩绝缘套完好无破损，一、二次保险座接触紧密无破损，必要时更换，保险两侧接线可靠；4.0 低压二次配电装置引用标准：本标准引用GB/T1.1—1993标准化工作导则及制造厂说明书标准；采用电力系统统一规定的低压二次配电设备的术语、符号和代号。
低压开关柜检修规程
低压开关柜检修规程1适合范围本规程规定了大唐信阳发电公司660MW低压开关（柜）检修的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供大唐信阳发电公司低压开关（柜）检修工作使用，也可做运行、检查人员参考。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
电业安全工作规程（电气部分）Q/CDT 207 0001-2006集团公司设备点检定修管理导则（试行）中国大唐集团公司电力设备交接和预防性试验规程（ 2005年版）德国产默勒 IZM1、2、3型微机智能型空气断路器使用说明书GB4064 电气设备安全设计导则防止电力生产重大事故的二十五项重点要求实施细则发电厂及电力系统反事故技术措施汇编（电气部分）3技术规范及主要参数3.1 PC进线柜、分段柜、至MCC的电源回路的开关采用德国产默勒 IZM1、2、 3 型微机智能型空气断路器，并配有U 型脱扣器和苏州万龙的ST400III3型综合数字表计。
PC柜内其它馈线回路采用塑壳断路器为默勒NZM7、10。
电动机回路采用空气断路器加微机综合保护装置方案，空气断路器满足远方/ 就地操作功能，微机综合保护装置采用江苏金智LPC1-530 型低压电动机综合保护测控装置。
综合保护装置提供通讯接口，接入厂用电组网系统。
马达保护器采用苏州万龙的 ST505II 型。
开关柜均为低压抽屉组合式，规格：MNSG 600A中山市明阳电器有限公司3.2 综合数字表计采用苏州万龙的ST400III3型1、测量功能：可测量电流、电压、频率、有功无功功率及有功无功电度，显示为LCD显示。
2、液晶屏显示运行电流、故障电流工作电压、频率、有功无功功率及有功无功电度3、通讯功能：提供 RS-485 串口并通过通讯口送出以下资料：回路电压、电流、频率、有功无功功率及有功无功电度 , 功率因数。
【实用】低压开关柜维修及其安全技术规程
适用设备型号
GCS（胶南）
生产厂家
青岛远东
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
进线断路器不能合闸
二次控制回路无电源或熔丝断
面板所有指示灯不亮
恢复电源断路器未推到位Fra bibliotek查看断路器位置
将断路器推到试验位置或工作位置
储能不到位
储能指示不到位
查看转换开关位置
转换开关转到抽出位置
机械故障
检查其它方面无问题
拆卸面板检查机械故障
查看接触器
多分合几次清除灰尘，或者解体清洁修复触头
散热风扇故障
查看风扇
更换风扇轴承或润滑
开关柜内异味
接头过热；元器件线圈烧坏
检查异味处器件
停电拧紧接头；查清原因更换元器件
导线过流烧坏
检查异味处导线
查清原因更换导线
抽屉不能推进拉出
断路器在合闸状态，连锁未解除
合闸指示灯亮
分闸后移动
转换开关未在抽屉抽出位置
检查储能电源
与其它开关柜的连锁未解除
查看线路图
解除连锁
合闸二次回路断线、限位开关不到位或元器件损坏
合闸二次回路不通
检查合闸二次回路及元器件
操动机构机械器件损坏
更换断路器测试
解体断路器检查
热继电器保护动作
负荷故障或电缆线路损坏
故障指示灯亮
检查负荷是否故障，电缆是否损坏
开关柜内异响
接触器触头灰尘或磨损导致吸合不到位
低压配电装置检修规程
低压配电装置检修规程1 总则1.1 为了提高低压配电装置的检修质量，使设备的检修工作达到制度化、规范化，保证低压配电装置设备的安全、可靠和经济运行，特制定本规范。
1.2 本规范是依据国家颁发的有关标准、规程、制度并结合低压配电装置设备评估分析以及现场运行经验而制定的。
1.3 本规范对低压配电装置检修工作进行了规范。
检修包括检查（检测）和修理两部分内容。
检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
2 低压配电装置检修的分类2.1 大修：对设备的关键零部件进行全面解体的检查、修理或更换，使之重新恢复到技术标准要求的正常功能。
2.2 小修：对设备不解体进行的检查与修理。
2.3 临时性检修：针对设备在运行中突发的故障或缺陷而进行的检查与修理。
3 检修安全措施3.1 所有进入施工现场工作人员必须严格执行《电业安全生产规定》，明确停电范围、工作内容、停电时间，核实现场所做安全措施是否与工作内容相符。
3.2 现场如需进行电、气焊工作，要开动火工作票，应有专业人员操作，严禁无证人员进行操作，同时要做好防火措施。
3.3 向外协人员提供《安规》（变电部分），并让其学习有关部分；应向外协人员介绍现场设备的接线情况、工作范围、安全措施。
3.4 低压配电装置检修前必须对检修工作危险点进行分析。
每次检修工作前，应针对被检修设备具体情况，对危险点进行详细分析，并做好充分的预防措施，并组织所有检修人员共同学习。
4 检修人员要求4.1 检修人员必须了解熟悉低压配电装置设备的结构、动作原理及操作方法,并经过专业培训合格。
4.2 现场解体大修需要时，应有制造厂的专业人员指导。
4.3 对各检修项目的责任人进行明确分工，使负责人明确各自的职责内容。
5 检修环境5.1 大气条件；温度-55-+85℃湿度；95%5.2 有充足的施工电源和照明措施。
5.3 海拔高度；可在海拔2000米以下运行。
低压配电装置检修规程
目录1 X围12 规X性引用文件13 技术数据14 检修周期与检修项目15 检修工艺步骤与质量标准26 安全措施与注意事项9低压配电装置检修规程1 X围本规程规定了公司风电场400V低压开关柜设备的检修维护周期、检修维护项目与质量标准、检修工艺等有关内容。
本规程适用于公司小岞风电场400V低压开关柜设备的大修、小修和日常维护，并通过采用工序卡，推动标准化作业的实施。
贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修、修必修好、讲究实效。
2 规X性引用文件GB 50171-92 电器装置安装工程盘柜与二次回路接线施工与验收规程GB 50254-96 电器装置安装工程低压电器施工与验收规程GB 50258-96 1000V与以下配线工程施工与验收规程GB 50254-96 电气装置安装工程低压电器施工与验收规XDL/T 596-1996 电力设备预防性试验规程3 技术数据3.1 主要技术参数3.1.1规格型号：MNSG3.1.2 额定电压：380V3.1.3 辅助电路的额定工作电压：交流380V或220V3.1.4 水平母线额定电流：1000A3.1.5 系统接地方式：380/220V中性点直接接地系统。
4 检修周期与检修项目4.1 检修间隔与检修停用时间的确定4.1.1 检修间隔与检修停用时间取决于设备技术工况。
4.1.2 每周进行一次维护性检查，每年应进行小修，四年～五年应进行大修，具体工期视项目而定。
4.1.3 在发现异常情况以与断路器操动机构达到规定的操作次数时应进行临时检修。
4.1.4 母线、电缆每年应进行绝缘电阻检查，并做好记录。
4.1.5 对电气回路应每月检查一次，对脱线、异味、烧头、损坏的元器件应与时更换处理。
4.1.6 推行设备的状态检修,根据设备的使用情况合理安排,保证设备的性能。
4.2 检修项目开关柜检修项目主要包括：开关柜检修；母线检修；二次回路与各电气元件检查，开关座检修；开关附件检修。
低压开关柜检修工艺规程
低压开关柜检修工艺规程低压配电装置设备概况及参数1.1.1 低压配电装置概况××××发电有限公司低压配电装置采用CUBIC-2000型开关柜的负荷中心有：#7、8机锅炉PC、汽机PC、检修PC、照明PC、公用段PC、电除尘PC、渣仓PC、灰库PC、厂前区PC；开关柜的生产厂家：苏州凯基电器成套有限公司。
采用CUBIC-8000型开关柜的负荷中心有#7、#8机保安段MCC、空压机MCC、事故照明段MCC、灰库MCC、锅炉MCC、汽机MCC、机炉公用MCC、凝结水精处理MCC、仪用空压机MCC、汽机房暖通MCC、暖通保安MCC、渣泵房MCC、煤仓间MCC、380V继电器楼MCC、集控楼公用MCC、集控楼暖通MCC、循环水泵房MCC。
柜内断路器：框架式断路器型号MT，塑壳断路器型号NS，（有少量的RMM1）。
开关柜的生产厂家：苏州凯基电器成套有限公司。
1.1.2低压配电装置主要性能参数：CUBIC-2000开关柜技术参数：CUBIC-8000开关柜技术参数：3 检修项目开关柜大修项目3.1.1整体的清扫及外观检查。
3.1.2母线清扫检查试验，接引螺丝紧固。
母线夹件及绝缘支撑件的紧固。
3.1.3电缆的检修与试验。
3.1.4二次控制回路的检查与试验小修项目3.2.1整体的清扫及外观检查。
3.2.2母线清扫检查试验，接引螺丝紧固。
3.2.3电缆的检查与试验。
3.2.4二次控制回路的检查。
4 检修步骤、工艺方法及质量标准检修准备工作4.1.1开具检修低压配电装置工作的电气工作票，做好保证人身和设备安全的组织措施和技术措施。
4.1.2熟悉和掌握配电柜运行情况及大修原因，查阅其缺陷记录，历次的有关试验记录及上次大修记录。
4.1.3除大修常规项目外，订出大修特殊项目（如消除重大缺陷，提高出力，推广兄弟单位先进经验对某元件、附件进行改造或改进）对特殊项目要有可靠措施并做到现场一一落实。
低压开关柜检修规程指导
低压开关柜检修规程指导1 总则1.1 适用范围1.1.1本规程规定了400V动力中心（PC）、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修项目、检修工艺及质量标准。
1.1.2本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器（PT）、电流互感器（CT）检修质量应符合规定要求。
1.1.3本规程为所有参加本项目的工作人员所必须遵守的质量体系程序。
1.2 引用标准1.2.1低压成套开关设备1.2.2低压开关设备和控制设备总则1.2.3低压开关设备和控制设备低压断路器1.2.4低压开关设备和控制设备低压断路器低压开关、隔离器、隔离开关及熔断器组合电器1.2.5低压开关设备和控制设备低压机电式接触器和电动机启动器1.2.6低压开关设备和控制设备控制电路电器和开关元件1.2.7第一部分低压机电式控制电路电器1.2.8 1KV以上52KV及以下高压交流金属封闭开关设备和控制设备1.2.9低压抽出式成套开关设备1.2.10发电厂检修规程1.2.11厂家提供资料2 设备规范2.1 设备概述2.1.1 低压配电装置生产厂家：开关柜技术参数项目名称保证值额定电压(kV) 0.4最高工作电压(kV) 0.44额定频率(Hz) 50相数三相四线额定母线电流(A) 满足设计要求3.1 开关柜检修周期2.1.1 开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.2.1.2 开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2 检修项目2.2.1 开关柜大修项目2.2.1.1 整体的清扫及外观检查。
2.2.1.2 母线清扫检查试验，接引螺丝紧固。
母线夹件及绝缘支撑件的紧固。
2.2.1.3 电缆的检修与试验。
2.2.1.4 PT的外观检查与试验。
2.2.1.5 CT的外观检查与试验。
F-C开关检修程序
序号工序质量标准1开关手车车体检修、清扫1、车体外观检查，部件齐全完好, 车体各部件紧固,清扫干净2断路器真空灭弧室清扫检查1、灭弧室绝缘外罩清扫干净，如果表面脏污，用干布擦拭干净。
2、检查绝缘外罩表面有无裂纹，有明显异常时应联系厂家技术人员进行更换灭弧室及罩。
3开关底座检查各紧固件状况1、检查开关框架及各部件无变形，各部螺栓无松动。
4开关机构部件检查1、检查开、关状态正确2、检查各传动机构连接部件齐全，无变形，各闭锁件齐全，限位齐全无松动。
3、分、合闸脱扣器正常4、各转轴轴承、护套无变形，状态良好。
各部转轴、轴销处加润滑脂5 触头检查1、检查上、下触头触指应在支架上排列正常有序，触指弹簧齐全，弹簧无拉伤现象。
2、观测触头及触指表面色泽应正常，无过热现象，否则应进行接触面打磨处理；过热严重的进行更换触指。
3、打开真空灭弧室绝缘罩上部盖板，检查上接线板压接情况，应无过热松动现象，并重新紧固检查。
4、相间及上、下导电杆中心尺寸为：120mm、210 mm6 开关一次回路有无过热、放电现象，各连接螺栓紧固。
二次回路检查二次回路无松脱，端子排紧固。
7 主、辅助开关检查1、检查辅助开关在分闸和合闸时，切换正常，接点接触可靠。
接头无松动现象。
8 接地刀的检查1、地刀分闸时，电缆室盖板不能打开2、电缆室盖板打开时，地刀不能分闸3、地刀合上时，手车不能从试验位置向工作位置推进4、手车处于工作位置时，地刀合不上，地刀分闸时与地面垂直5、手车处于试验位置或移出柜外时，地刀能正常操作9五防闭锁功能检查五防功能完善，闭锁可靠。
10分、合闸回路检查1、检查二次插头到辅助开关、限位开关控制线路绝缘无损伤，接头无松动。
各转换点电阻测量≯0.4Ω，用500V兆欧表测量，电阻值不低于2兆欧分、合闸试验1、开关在试验位置进行储能后，手动分合闸良好，指示信号正确。
面板上计数器动作正确。
2、开关在试验位置进行储能后，进行电动分合闸试验，从就地和远控拉合良好，指示信号正确。
ABB 空气断路器 - SACE HF 说明书
HF1N HF2N HF3N HF4N50kA65kA 65kA 65kA凝聚着 ABB 对中国供配电系统的深刻理解，特别适合应用于建筑配电系统中。
供配电系统的可靠保障SACE HF(1) 无时间延迟1S D C 200021F 00181S D C 200021F 00191S D C 200021F 00171S D C 200021F 0020技术数据一览表型号说明1、2 3、4，拨码整定，拨码整定，液晶显示，具有电流测量功能，液晶显示，具有电流测量功能，液晶显示，电压、功率等测量功能，液晶显示，电压、功率等测量功能型号示例：HF2N2000 PR122/P-HF-LSIG F HR 4P空气断路器 HF2，短路分断能力 N （65kA ），框架电流 2000A ，配置 PR122/P-HF-LSIG ，四段保护，固定式，水平后接线，4 极。
注：所有断路器均标配辅助触头、储能电动机 M 、合闸线圈 YC 、分闸线圈 YO （即分励脱扣器 SOR ）等附件。
精小坚固，体现完美工业设计●SACE HF 全系列产品体积紧凑，可轻松实现单台配电柜四回路空气断路器出线，使配电柜的设计也更紧凑，节省配电房空间，帮助客户降低成本●主结构采用模块化设计和金属钢板结构，提升了断路器性能与使用寿命持续领先，智能化脱扣器，更胜一筹● 智能化设计，采用中文界面，友好直观● 菜单式按钮操作，设置方便快捷● 整定步距小，精确度高●“L ”保护可设置为符合 IEC60255-3 标准的脱扣曲线，与中压系统更易协调配合●高精度嵌入式电压测量模块 1)，实现电参量精确测量;旋钮开关方便实现一次侧和两次侧的隔离，缩短配电柜出厂耐压检测试验的时间周全设计，众多措施，确保供电安全●可安装两个分励脱扣器（双 SOR ），在紧急情况需断开断路器时，即使一个 SOR 失效，也可通过另一 SOR 操作断开断路器，提高了保护和操作的可靠性●触头磨损率数据可读取，为供配电系统定期维护提供更多的依据●众多电气与机械闭锁设计，确保操作人员与系统安全贴心考虑，为供配电系统度身定制引领潮流，选择性保护确保供电连续性1) 对于配备电压测量模块的脱扣器PR332/PV-HF 和 PR122/PV-HF2) 详细资料，可参阅 ABB 《过电流保护配合表》，包含断路器之间的选择性保护信息联系我们Contact us ABB 低压产品客户服务热线电话 : 800-820-9696 / 400-820-9696电邮 : LV-hotline@ABB (Hong Kong) Ltd.低压产品业务部 :香港新界大埔大埔工业村大喜街3号电话 : (852) 2929 3838传真 : (852) 2929 3505ABB (中国) 有限公司北京总部 :中国北京市100015朝阳区酒仙桥路10号恒通广厦电话 : (010) 8456 6688传真 : (010) 8456 9907哈尔滨分公司 :中国黑龙江省哈尔滨市150090南岗区长江路99-9号辰能大厦14层电话 : (0451) 5556 2228 / 2229传真 : (0451) 5556 2295青岛分公司 :中国山东省青岛市266071香港中路12号丰合广场B 区401室电话 : (0532) 8502 6396传真 : (0532) 8502 6395长春分公司 :中国吉林省长春市130022亚泰大街3218号通钢国际大厦A 座A4层A401室电话 : (0431) 8862 0866传真 : (0431) 8862 0899太原分公司 :中国山西省太原市030002府西街69号山西国际贸易中心西塔楼10层1009A 号电话 : (0351) 8689 292传真 : (0351) 8689 200郑州分公司 :中国河南省郑州市450007中原西路220号裕达国际贸易中心A 座1006室电话 : (0371) 6771 3588传真 : (0371) 6771 3873杭州分公司 :中国浙江省杭州市310007曙光路122号浙江世界贸易中心写字楼A 座12楼电话 : (0571) 8790 1355传真 : (0571) 8790 1151昆明分公司 :中国云南省昆明市650011青年路399号昆明邦克饭店6楼601室电话 : (0871) 3158 188传真 : (0871) 3158 186福州分公司 :中国福建省福州市350003五四路158号环球广场30层B 室电话 : (0591) 8785 8224传真 : (0591) 8781 4889上海分公司 :中国上海市200001西藏中路268号来福士广场（办公楼）35楼电话 : (021) 2328 8888传真 : (021) 2328 8500苏州分公司 :电话 : (0512) 6287 0878传真 : (0512) 6287 0868宁波分公司：中国浙江省宁波市315000灵桥路2号南苑饭店6楼616室电话 : (0574) 8731 5290传真 : (0574) 8731 8179广州分公司 :中国广东省广州市510623珠江新城临江大道3号发展中心大厦22楼电话 : (020) 3785 0688传真 : (020) 3785 0678 / 0679厦门分公司 :中国福建省厦门市361006火炬高科技产业开发区创新３路12-20号电话 : (0592) 6038 118 / 5719 152传真 : (0592) 6038 110 / 5627 374沈阳分公司 :中国辽宁省沈阳市110001和平区南京北街206号沈阳假日大厦城市广场二座3-166室电话 : (024) 3132 6688传真 : (024) 3132 6699乌鲁木齐分公司 :中国乌鲁木齐市830002中山路86号中泉广场9楼J 座电话 : (0991) 2834 455传真 : (0991) 2818 240武汉分公司 :中国湖北省武汉市430071武昌中南路7号中商广场写字楼34楼B3408电话 : (027) 8725 9222传真 : (027) 8725 9233合肥分公司 :中国安徽省合肥市230601经济技术开发区繁华大道合肥索菲特明珠国际大酒店1楼电话 : (0551) 3849 700传真 : (0551) 3849 707重庆分公司 :中国重庆北部新区401121星光大道62号海王星科技大厦A 座6楼电话 : (023) 6282 6688传真 : (023) 6280 5369南宁分公司 :中国广西壮族自治区,南宁市530022金湖路59号地王国际商会中心27楼E-F 单元电话 : (0771) 2368 316传真 : (0771) 2368 308大连分公司 :中国辽宁省大连市116011西岗区中山路147号森茂大厦18楼电话 : (0411) 3989 3355传真 : (0411) 3989 3359西安分公司 :中国陕西省西安市710075高新开发区高新路高新国际商务中心数码大厦16层电话 : (029) 8575 8288传真 : (029) 8575 8277长沙分公司 :中国湖南省长沙市410005黄兴中路88号平和堂商务楼12B01电话 : (0731) 8268 3088传真 : (0731) 8444 5519无锡分公司 :中国江苏省无锡市214001中山路333号华光大厦2楼F 座电话 : (0510) 8279 1133传真 : (0510) 8275 1236成都分公司 :中国四川省成都市610041人民南路四段19号威斯顿联邦大厦10楼电话 : (028) 8526 8800传真 : (028) 8526 8902 / 8903东莞分公司 :中国广东省东莞市523009体育路2号鸿禧中心B 座11楼13#单元电话 : (0769) 2806 366传真 : (0769) 2806 367天津分公司 :中国天津市300051和平区南京路189号津汇广场写字楼一号办公楼3402室电话 : (022) 8319 1801传真 : (022) 8319 1802 / 1803呼和浩特分公司 :中国内蒙古自治区呼和浩特市010020新华大街66号内蒙古国际大酒店23层电话 : (0471) 6916 330传真 : (0471) 6916 331济南分公司 :中国山东省济南市250011泉城路17号华能大厦6楼8601室电话 : (0531) 8609 2726传真 : (0531) 8609 2724南京分公司 :中国江苏省南京市210005洪武北路55号置地广场11楼电话 : (025) 8664 5645传真 : (025) 8664 5338温州分公司 :中国浙江省温州市325003新城大道311号中通大厦6楼B 座电话 : (0577) 8890 5655传真 : (0577) 8891 5573深圳分公司 :中国深圳市518048福田区, 福华三路与益田路交汇处168号深圳国际商会中心30楼3002-6室电话 : (0755) 8831 3088传真 : (0755) 8831 3033 ABB SACEA division of ABB S.p.A.L.V. BreakersVia Baioni, 3524123 BergamoTel : +39 (035) 395 111Fax: +39 (035) 395 306 - 433厦门 ABB 低压电器设备有限公司中国福建省厦门市 361006 火炬高科技产业开发区 創新 3 路 12-20 号 电话: (0592) 6038 118传真: (0592) 6038 110中国江苏省苏州市215021 工业园区苏华路8号 中银惠龙大厦808室 1S X F 200021L 2001 06-2010 S H -J S 15000。
F-C开关检修作业指导书检修作业指导书
大唐XX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目： F-C 开关 作业日期： 批 准： 审 核： 编 制：2009-12-31修订 2010-01-01实施大唐XX 发电有限责任公司发布Q/DTSM ××F－C开关检修作业指导书1 目的1.1规范检修行为，确保6KV开关修后达到原设计要求。
1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2 范围适用于天水长城开关厂生产的F－C开关进行的标准大修。
3职责3.1工作负责人职责：负责办理检修工作票；负责设备（工器具）质量验证；负责备品备件和材料的质量验证；负责指定专人做好记录，确保记录真实、准确、工整；负责确认检修工作过程；负责项目自检并签证，对本项目的安全、质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。
3.2监护人职责：督促、提醒工作班成员注意检修现场危险点、危险源；并对被检修设备安全、工作环境实施监督。
3.3其他工作人员职责：在工作负责人的领导下，按照检修工艺和本作业指导书施工。
3.4 质检员职责：按本作业指导书质量控制点，对所有“W”“H”点进行验证、签字，进行全过程质量管理。
4 人员资质及配备4.1 专责检修工1名：具有工程师或技师资质，且从事开关检修工作3年以上条件。
4.2 检修工3名：具有电机检修工资质或条件。
4.3 其他2名：具有高压试验资质或条件。
5 检修内容(或流程)F-C开关检修包括手车高压真空接触器行程、超程、同期等参数的调整，手车高压试验；开关屏柜的清灰检修，五防机构的检查检修。
6 质量标准本作业指导书引用以下标准：6.1《电气设备预防性试验规程》6.2《电气一次检修规程》7 引用文件7.1中华人民共和国行业标准《电业安全工作规程》 DL 409—917.2中华人民共和国行业标准《电力设备预防性试验规程》DL/T 596—19967.3大唐集团公司行业标准《电力设备交接和预防性试验规程》Q/CDT 107 001-20057.4 《F-C开关安装使用说明书》7.5大唐XX发电有限责任公司《电气一次设备检修工艺规程》11．作业过程11.1高压真空接触器需要调整的主要项目有：11.1.1行程：其值应为L=19＋0－1 mm，调整方法为：首先使接触器处于合闸状态，松动缓冲支座上的M8紧固螺母，然后用改锥调节限位件，使其上下移动，从而调节了行程L。
低压隔爆开关检修工艺流程及验收标准
低压隔爆开关检修工艺流程及验收标准隔爆设备（兼本安型）检修工艺流程及验收标准I.检修工艺一、解体1、外壳清理、检查是否变形，开焊，锈蚀。
2、旋开闭锁，打开箱体，将各插头拔出。
3、将本体抽出4、卸下隔离开关、打开外壳5、打开接线腔6、拆除开关进出线嘴。
二、检查修理1、壳体检查、托架整形、内部清理，锈蚀的要刷耐弧漆。
2、隔离开关检查（1）检查动、静触头，打磨、调整，保证接触良好，不同期性符合要求，检查消弧罩完好，检查操作机构灵活可靠。
3、断路器检查，（电器插件）各零部件齐全、紧固，完好，无漏气。
4、一次线路检查，绝缘无破损，老化，压接位置无锈蚀过热。
摇测绝缘符合规定。
5、二次控制线检查，号码清晰，配线整齐，压接位置锈蚀变色的要打磨处理。
6、电器插件检测，变压器检查，接线端子检查，无锈蚀，无过热现象，通电检测电压符合要求。
7、防爆面检查检修，无锈蚀、无划痕，油漆，隔爆结合面性能符合要求，并涂防锈油。
8、接线嘴及挡板挡圈检查检修，锈蚀或不符合要求的要进行更换。
9、熔断器检查，熔体合适，对烧焦痕迹或有裂纹的更换处理。
10、显示器、PLC保护器及其他本安模块检查检修，固定牢靠、无破损，显示正确。
无法处理进行更换11、各操作按钮检查检修，动作不灵活更换处理。
12、配齐电源隔板，对不完好的更换。
13、开关门轴、手把检查检修，打磨处理锈蚀部位，保证操作灵活。
三、装配1、隔离组装并安装固定于壳体。
保证手把位置正确。
2、本体组装，并摇至工作位置。
3、操作面板显示器及其他各零部件组装，固定牢靠。
4、连接一次、二次线路，弹垫、平垫等各零部件齐全，压接紧固。
5、按规定配齐各保险6、清理、刷漆四、检测试验1、遥测绝缘符合要求2、检查试验各操作机构灵活可靠。
3、检查显示器、指示灯指示正确4、试验各保护器动作正常。
II.验收标准一、紧固件1、螺纹连接件和锁紧件必须齐全、牢固可靠，螺栓头部和螺母不得有铲伤或棱角严重变形。
2、螺母必须拧紧。
ABB断路器维护保养
ABB低压空气断路器介绍Emax-电子脱扣器
ABB低压空气断路器介绍Emax-电子脱扣器
ABB低压空气断路器介绍Emax-电子脱扣器
ABB低压空气断路器介绍Emax-电子脱扣器
ABB低压空气断路器介绍Emax-结构
ABB低压空气断路器介绍Emax-结构
ABB低压空气断路器介绍Emax-结构
ABB低压空气断路器介绍- Emax
• 新E系列产品采用全新电 子学原理脱扣器
• 性能更高、外形更紧凑节 约开关柜空间，经济实惠
• E1所提供额定电流高达 1600A
• E3分断性能提高到V级
• 新Emax可与使用蓝牙技 术的掌声和便携掌上电脑 进行连接
ABB低压空气断路器介绍• 具有革命性E的mPRa12x1-、电子脱扣器
• AR1检测及检测项
ABB低压空气断路器维护保养Megamax F
• PR1/P检测及检测项
ABB低压空气断路器介绍- Emax
• Emax根据技术不同分 为Old Emax和New Emax
• 两者主要区别在于保 护单元系列不同。
• Old Emax已于2013年 3月正式停产
• 两者99%以上附件通 用
• 取掉面框（2）， 拧松螺丝（1）
• 拧松螺丝（4）， 取下操作盖板（3）
ABB低压空气断路器维护保养Megamax F
• 拧松螺丝（6）， 取下灭弧罩，按 图示转动取出。
ABB低压空气断路器维护保养Megamax F
ABB低压空气断路器维护保养Megamax F
ABB低压空气断路器维护保养M触头e间g隙检a查max F
ABB低压空气断路器维护保养Megamax F
• 空气开关在正常工作情况下也需要一定的维 护保养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SACE Megamax F系列低压空气开关检修工艺规程
18.1 SACE Megamax F系列低压空气开关概述及技术规范
18.1.1 SACE Megamax F系列低压空气开关概述
电厂在装的SACE Megamax F系列低压空气开关是由北京福斯特配套的ABB 低压电器设备有限公司的产品。
18.1.2 SACE Megamax F系列低压空气开关技术规范
18.1.2.1 SACE Megamax F系列低压空气开关技术数据
序
号
项目技术参数
1 型号F1S型F2S型
2 额定电流1250A 2000A
3 额定电压660V
4 短时耐受电流40KA×1S
5 额定分断容量100%Icu
6 控制电压DC220V
18.1.2.2 SACE Megamax F 系列低压空气开关维护周期、部件
18.1.2.2.1 SACE Megamax F系列低压空气开关检修周期
a. 一般检查
检查要求
周期
一般环境条件
环境潮湿或污染的
情况
一般检查一年六个月
主回路外观检查一年六个月
动作部分加油一年六个月操作机构见b. 操作机构维护见b. 操作机构维护灭弧罩每次短路分断后每次短路分断后
b. 操作机构维护
步骤周期措施操作机构部件见图1 用5RX MOLY或类似油脂
检查合闸弹簧一年(环境条件污染情况下六个
月)
检查弹簧是否变形或断裂，必要时更
换
更换电动机合闸弹
簧
25000～30000次动作按备件KIT更换
操作杆支撑一年(环境条件污染情况下或振
动大六个月)
用MU—EP1 AGIP油脂或类似油脂作
润滑
18.1.2.2.2 SACE Megamax F系列低压空气开关维护部件
剖视图
动作次数
5000 10000 15000 20000 25000 30000 35000 40000 45000
A 左右凸轮* * *
B 储能杆* * *
C 脱扣轮子,钩
杆
* * * * * *
D 分闸限位* * * *
E 钩子* *
F 电动机储能杆* * *
G 储能轮子和杆* *
18.2 SACE Megamax F系列低压空气开关维护工艺及质量标准
18.2.1 维护步骤：
18.2.1.1 一般维护
a 拧松螺丝，取掉面框。
b 拧松螺丝（4），取出操作盖板（3）。
c 取出灭弧罩，拧松螺丝，抽出灭弧罩。
转动取出。
18.2.1.2 一般检查
序
号
部件检查不正常情况措施
1 操作机构a 有灰尘
b 弹簧变形或氧化
c 螺丝螺母松动
d 保护环脱出，接线扎带松
a 清除灰尘
b 更换弹簧
c 放回保护环，拧紧螺丝螺
母
d 换扎带重新接线
2
灭弧触夹
（不包括F1L—
F2L）
a 触头间距不平均，开关合闸时用
塞尺检查。
图34，标准为： 1.2～
1.5mm；
b 在护板上有拉弧点（图2中的A
部分）
a 调换灭弧触头并做校正
b 用砂布磨去拉弧点，严重
的要更换并校正
3 主触头
a 触头上有拉弧点和损伤
b （图3）C区的螺丝松a 用砂布磨去拉弧点，严重的要更换并校正
b 拧紧螺丝
4 灭弧罩a 有烟熏或灰烬
b 灭弧罩外爆裂
c 固定触头附近的第一块灭弧板
严重损坏
a 用高压空气吹净或用刷子
刷净
b 更换灭弧罩
c 更换灭弧罩
5
主回路
母排
隔离触头
a 部分有灰尘或灰烬
b 安全卡簧弹出、螺丝螺母松
c 绝缘部件变形或爆裂
d 隔离触头氧化
e 开关一次接线端与母排接口有
磨损
a 用刷子或布擦净
b 重新放入卡簧拧紧螺母
c 向ABB公司购买备件
d 用粗布加溶剂擦净并加中
性润滑油脂
e 以碎布及电器清洁溶剂把
接口及接线端洗净，，涂上中
性油脂，然后拧紧螺丝
6 接地螺丝（抽出式）
氧化或松动
用粗布加溶剂擦净，涂上中性油脂，拧紧螺丝 7 二次回路电源 检查电气动作部分的电源 在额定电压的85%和110%的
范围内脱扣，联锁功能均能动作。
8 操作和控制部件
按18.2.1.3f 节中检测操作时相关元件显示故障
更换相关元件（可咨询ABB 公司）
9 SACE PRI 电子脱扣器
按PR1脱扣器的试验按钮，开关不分闸
用专用仪器检查PR1/P 的功
能
图1 操作机构部件维护保养
图2 检查灭弧触头的受损情况
图3 触头紧固检查
18.2.1.3 调试
a. 检查主回路接头的力矩。
b. 过电流脱扣器内放入NiCd电池。
c. 整定CACE PR1过电流脱扣器数值。
d. 检查二次回路的电压是否在额定电压的85%和110%的范围内。
e. 检查是否有足够的空气交换以避免开关发热。
f. 按下表列出的项目作检查：
序
号
检查项目步骤检查
1 手动操作机构合、分开关数次检查储能机构活动是否灵活
2 电动机（如配的话）接上储能电动机电源（注意电
压）
是否正常储能、讯号是否正
常、储能后电动机是否停止运
动
动作数次合闸后电动机是否自动储能
3 欠压脱扣器（如配的
话）
接上电源，使空气开关合闸
空气开关分闸后信号是否改
变
去掉电源
空气开关合闸后信号是否改
变
4 分闸线圈让开关合闸，接上电源正常情况下，开关分闸信号正常
5 合闸线圈将开关分闸，接上电源正常情况下，开关合闸信号正常
6 用挂锁将空气开关锁
在分闸位置
将开关分闸转动钥匙并拔出，
让开关合闸
此时开关手、电动均不能合闸
重新插入钥匙转90°，将开关
作合闸动作
正常情况下手、电动均能合
闸，钥匙不能拔出
7 空气开关辅助接点测量相应接点接点信号正常
8 空气开关插入/分离信
号
让开关作测试动作联锁动作正常
9 电子脱扣器（如配的
话）
将开关放在分离位置并使合
闸，按“测试分闸”保护按钮
空气开关分闸
18.2.1.4 润滑
所有摩擦、移动的部件要按18.1.2.2.1节按期做润滑。
油脂可用5RX MOLY或类似油脂。
18.2.2 排除故障措施
序
号
故障现象原因检查和措施
1 按PR1脱扣器分闸试验按钮，开关不
分闸
XO接点没有完全插
入
检查XO接点的位置
充电池电量不足或
接头未接上
将电池充电或把接点接
上
分闸电磁线圈断更换分闸电磁线圈
2 按PR1脱扣器分闸试验按钮，开关不
分闸SACE PR1/P脱扣器
电子回路故障
切断开关电源。
用测量仪
器检查（在有仪器的情
况）
SACE PR1/P脱扣器出现微处理器故障
信号
3 SACE PR1/C控制单元发出检修讯号开关触头损伤超过
80%
更换触头
4 开关不合闸保护功能未复位按复位按钮
5 分/合闸线圈始终充电控制或动作接点锁
紧
检查脱扣回路中接点位
置
6 分/合闸/或欠压脱扣器充电不足
二次回路电压不足
测量电压：不能低于额定
电压的85%
开关不分闸
开关不合闸
7 按PR1脱扣器分闸试验按钮，开关不
分闸
输入电压与脱扣器
铭牌不符
检查脱扣器铭牌上电压
种类
分/合闸/或欠压脱扣器充电不足
脱扣线圈断或烧坏，电动机储能机构
断
8 分/合闸线圈始终充电
1 二次回路故障
2 电源接口不对
1 检查接线、熔断器、联
锁、保护开关及接点
2 按有关线路图检查电
源接口
分/合闸/或欠压脱扣器充电不足
脱扣线圈断或烧坏，电动机储能机构
断
开关不分闸
开关不合闸
9 分/合闸/或欠压脱扣器充电不足
1 接线螺丝松
2 脱扣线圈损坏
1 检查并拧紧接线螺丝
2 更换线圈
开关不分闸
开关不合闸
10 脱扣线圈断或烧坏，电动机储能机构
断
操作机构锁住
手动操作，如仍不动作，
向ABB公司咨询
开关不分闸
开关不合闸
11 开关不合闸钥匙没有插入插入钥匙并转动钥匙
开关在中间位置把开关摇到位
欠压脱扣器未充电
检查有关的电源是否正
常
分闸线圈始终充电
检查脱扣器线圈的相关
接点
12 抽出部分不能插入
插入/抽出操作有误参见说明书抽出部分不能从拉出位固定部分中抽
出。
