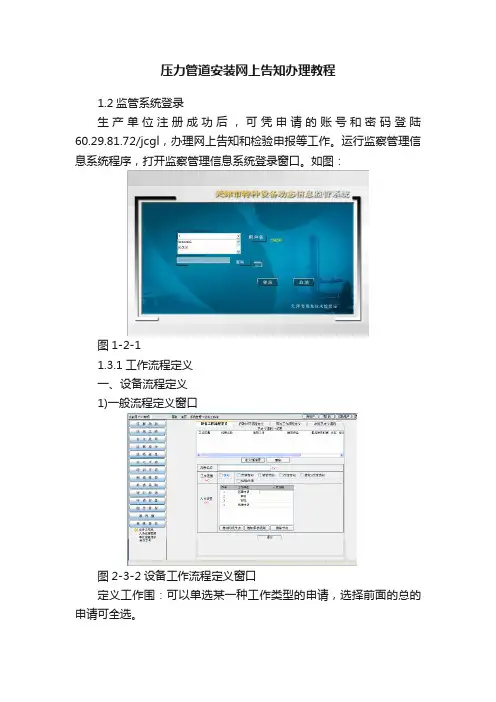

1.2监管系统登录
生产单位注册成功后,可凭申请的账号和密码登陆http://60.29.81.72/jcgl,办理网上告知和检验申报等工作。运行监察管理信息系统程序,打开监察管理信息系统登录窗口。如图:
图1-2-1
1.3.1工作流程定义
一、设备流程定义
1)一般流程定义窗口
图2-3-2设备工作流程定义窗口
定义工作范围:可以单选某一种工作类型的申请,选择前面的总的申请可全选。
流程名称:自定义。
设备范围:同定义工作范围。
流程指向:为每个工作指派工作人员。增加同级结点是为同一结点(工作类型)指定不同的人,增加审核级别是该项工作需要几级审核才可以进行审批时增加审核的级别,对于不想增加的设置可点击删除结点进行删除,设置完成点击应用设置。
填写完成点提交按钮,一般局部工作流程设置完成。
1.4 设备信息录入
在设备录入里,生产单位可以为使用单位录入新设备的设备信息。设备相关技术参数信息、设备照片、压力管道单线图的绘制等功能。设备信息录入模块主要为系统提供监察管理工作的设备信息。
本系统在生产单位平台上有信息录入界面,为生产单位提供设备信息录入功能。用户首
先需要使用者登录帐号及密码登录操作平台,具有‘设备录入’权限的用户在导航栏中数据录入子菜单中选择‘设备录入’项,在设备录入子菜单中选择所要录入的设备类型,单击相应的设备类型,打开设备信息录入窗口后,用户即可填写设备相关信息。如图3-1-1所示:
图3-1-1
图3-1-2设备信息录入窗口
点击使用单位(红圈位置)可以复制使用单位名称
设备信息保存成功后将弹出保存成功提示窗口,在该窗口中操作人员可以根据实际情况选择相关操作。
图3-1-3设备信息保存成功界面
填写设备信息后可选择相应功能:
1)存入草稿箱:将填写信息暂时存入草稿箱,草稿箱中的信息可以是必填项完整的设备信
息也可以是未起草完的设备信息。
2)新设备信息保存:(新设备信息录入)存入数据库的信息将用于今后的业务处理,存入
数据库中的设备信息可以是必填项完整的设备信息数据,也可以是设备信息尚未填写完整的设备信息。设备信息填写完整的设备可以直接进行设备信息相关流程,未填写完备设备信息的设备,系统用户可以在设备信息维护功能模块中继续填写设备信息。设备信息保存成功后系统将显示设备信息保存成功界面,在此界面中用户可以根据选择进行设备信息新增、设备信息复制新增功能、返回填写界面、进入草稿箱、退出等各种功能。
3)校验基本信息完整性:帮助用户检测当前设备信息是否录入完整,以便用户对所缺数据
项进行增添。
4)草稿箱:查看‘设备录入’中所存入的基本信息。
在草稿箱中可以对信息进行相应的修改,删除处理。
图3-1-4 设备信息草稿箱
1.5设备告知
本单位具有起草资格的人可以起草相关的告知书项目
a.告知单位具备处理设备的相关告知权限,并正确填写相关的告知信息和许可证信息。
图3-2-8
系统会提供经过管理员核对的资格证件,只需在下拉列表中选取对应告知设备的资格证件,其对应的有效日期将会自动更替到许可证有效期中,选择许可证编号后,可以点击后面的浏览按钮,如果此编号没有录入扫描文件,会提示“此许可证没有录入扫描文件!”如果此许可证编号录入了扫描文件,点击浏览按钮后会浏览此许可证的扫描文件。
图3-2-9
施工情况:在其中填写好相关的单位系统本身为了方便用户做了很多下拉数据字典框其中的信息经过维护会在此显示不需要人工输入。
图3-2-10
设备选取:作为告知的设备,此处会核对工程情况中的许可资格判别其有效期和设备类别。
图3-2-11
点击按钮后会弹出单位选择界面,在对应的输入框中填写单位的名称或是给出几个关键
的单位名称中包含的“字”,即可在给出范围中选取所要实施告知设备的持有单位。
图3-2-12
点击确定单位后,在点击“设备选取”即可进入设备选取窗口。
b.使用单位提供待安装、改造、维修设备的相关参数信息作为告知单位在选取告知设备
的唯一确认条件。具体参数设备注册代码、出厂编号、单位内部编号、管道编号(管道),可以选择其中任意一个进行查询。
图3-2-13 被选定的设备将被添加到告知书中。
图3-2-15
点击设备名称,即蓝色带下划线提示部分可以查看设备的相关信息
图3-2-16
点击“返回”即回到告知书起草界面。
文件资料:其中同样提供了下拉列表供选择。
图3-2-17 人员情况
图3-2-18 其它
图3-2-19
告知书填写完成。
送审
填写完成的告知书可以保存到“保存到草稿箱”或是进行“送审”,“保存到草稿箱”的告知书可以在此处查看点击后进入告知书中。
图3-2-20
进入后可继续未完成的工作,对此份确认无误后的告知书进行“送审”,送出的日期送审日期而不是起草日期和时间。
图3-2-21
点击送审按钮“”可以将此份告知书送交本单位“审核”人员进行处理经过几级审核完全是本单位管理员在业务工作流中设定好的,不能随个人意愿强行改变。送出后会有界面询问如下其它操作。
图3-2-22
送出后的告知书可以在“申请信息”中查看。
图3-2-23
刚处理的告知书将被放置在台帐中的顶端,点击后可以进入查看此份告知书。具有审核权限的人点击后可以处理此份提交上来的告知书。
审核
本单位具备审核资格的人可以在登录后的“申请信息”其中子项目“设备告知”的台帐中查看被提交上来的告知书。
