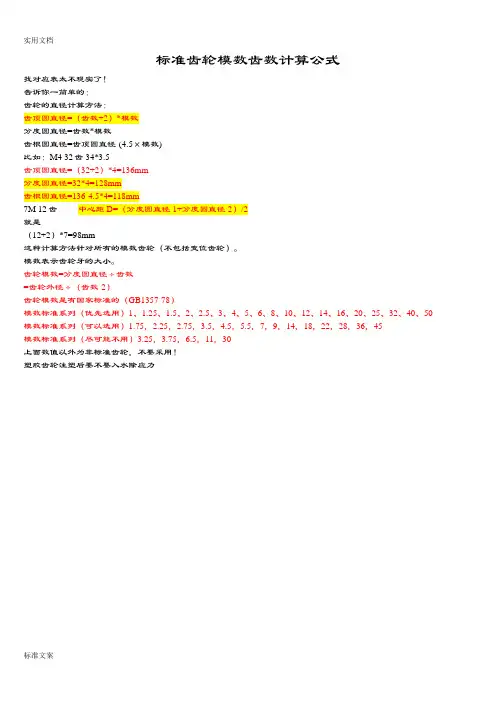

标准齿轮模数齿数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。

R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。

齿轮公式汇总

齿轮公式汇总

齿轮公式汇总
齿轮是机械传动中常见的元件,可以实现不同轴的转动和转速变换。

在齿轮设计和计算中,有很多公式和原理需要了解和掌握。

下面是一些齿轮公式的汇总。

齿轮齿数公式
1. 齿轮齿数公式:z = (πd)/m
其中,z表示齿数,d表示齿轮的标准直径,m表示模数。

2. 齿轮模数公式:m = (πd)/z
其中,m表示模数,d表示齿轮的标准直径,z表示齿数。

齿轮传动比公式
1. 齿轮传动比公式:i = n1/n2 = z2/z1
其中,i表示传动比,n1和n2表示输入轴和输出轴的转速,z1和z2表示齿轮的齿数。

2. 齿轮转速公式:n = v/(πd)
其中,n表示齿轮的转速,v表示线速度,d表示齿轮的标准直径。

齿轮轮廓公式
1. 齿廓高度公式:h = m(1 + cosα)
其中,h表示齿廓高度,m表示模数,α表示压力角。

2. 齿轮齿顶高公式:hf = ha + c
其中,hf表示齿顶高,ha表示齿顶高度系数,c表示公差。

3. 齿轮齿根高公式:hf = hf + c
其中,hf表示齿根高,hf表示齿根高度系数,c表示公差。

齿轮力学公式
1. 齿轮传动功率公式:P = Tn/9550
其中,P表示传动功率,T表示扭矩,n表示转速。

2. 齿轮传动扭矩公式:T = F*r
其中,T表示扭矩,F表示齿轮传递的力,r表示齿轮半径。

以上是一些常用的齿轮公式汇总,希望能够对你有所帮助。

标准齿轮模数齿数计算公式

标准齿轮模数齿数计算公式

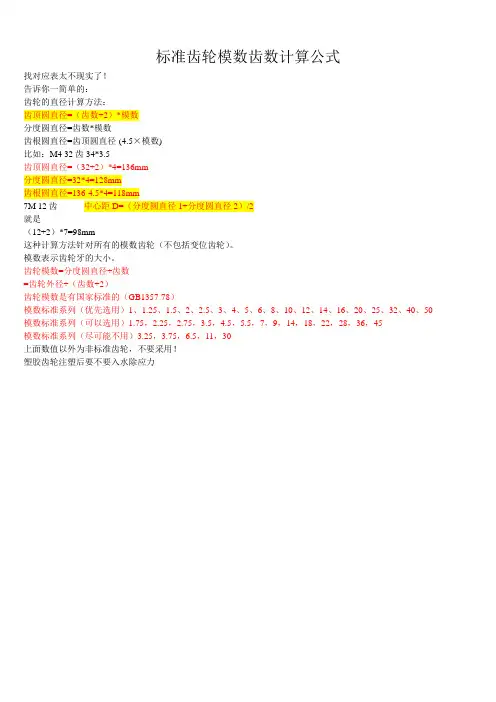

标准齿轮模数齿数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。

R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。

标准齿轮模数齿数计算

标准齿轮模数齿数计算

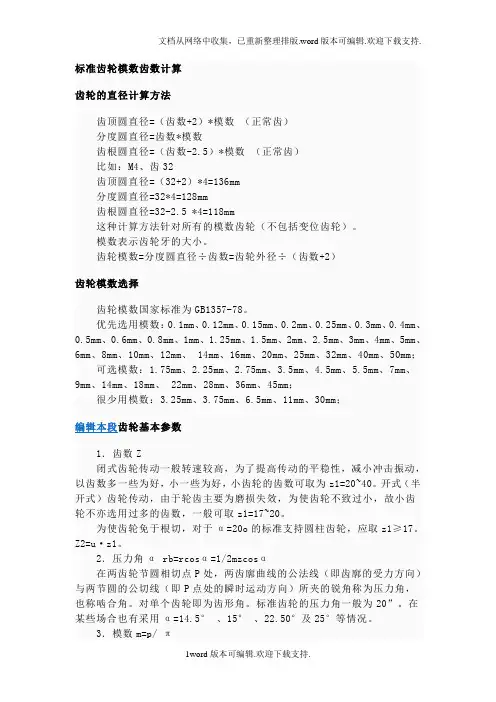

标准齿轮模数齿数计算齿轮的直径计算方法齿顶圆直径=(齿数+2)*模数(正常齿)分度圆直径=齿数*模数齿根圆直径=(齿数-2.5)*模数(正常齿)比如:M4、齿32齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=32-2.5 *4=118mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)齿轮模数选择齿轮模数国家标准为GB1357-78。

优先选用模数:0.1mm、0.12mm、0.15mm、0.2mm、0.25mm、0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1mm、1.25mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm;可选模数:1.75mm、2.25mm、2.75mm、3.5mm、4.5mm、5.5mm、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm;很少用模数:3.25mm、3.75mm、6.5mm、11mm、30mm;编辑本段齿轮基本参数1.齿数Z闭式齿轮传动一般转速较高,为了提高传动的平稳性,减小冲击振动,以齿数多一些为好,小一些为好,小齿轮的齿数可取为z1=20~40。

开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。

为使齿轮免于根切,对于α=20o的标准支持圆柱齿轮,应取z1≥17。

Z2=u·z1。

2.压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

齿轮各参数计算公式

齿轮各参数计算公式

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角α=20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h =22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。

若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m=3.5 mm,压力角α=20°,正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al =77.5 mm ,齿数z 1=29。

齿轮各参数计算公式

齿轮各参数计算公式

}模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df==m=da-2h=%齿顶高ha ha=m=p/π齿根高hf hf=齿高h h=齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+公法线长度w w=m[+]&13-1 什么是分度圆标准齿轮的分度圆在什么位置上13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角=20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a= mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h = mm,试判断这两个齿轮能否正确啮合传动13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角~=20°。

若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合为什么此时的顶隙(径向间隙)C是多少13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m= mm,压力角=20°,正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al= mm,齿数z1=29。

现要求设计一个大齿轮与其相啮合,传动的安装中心距a=145 mm,试计算这对齿轮的主要参数及大齿轮的主要尺寸。

13-8 某标准直齿圆柱齿轮,已知齿距p= mm,齿数z=25,正常齿制。

(整理)标准齿轮模数齿数计算

(整理)标准齿轮模数齿数计算

标准齿轮模数尺数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法基本几何要素:模数m ;齿数 z名称代号计算公式齿顶高齿根高齿高分度圆直径齿顶圆直径齿根圆直径h ah fhdd ad fh a = mh f = 1.25 mh = 2.25 md = m zd a = m (z+2)d f = m (z-2.5)Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8’模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106mm模条件:圆柱直齿,标准齿形,标准安装[1] :计算齿轮分度圆直径4*20=80[2] : 由于标准安装,所以分度圆与节圆重合计算节圆半径= 80/2=40[3] : 计算中心距离尺条齿顶距离距离=节圆半径-模数*1.0= 40-4*1= 36[4] : 计算中心距离尺条齿根距离距离=节圆半径+模数*1.25= 40 + 4*1.25= 45============================1) 什么是「模数」?模数表示轮齿的大小。

标准齿轮模数计算_齿数计算

标准齿轮模数计算_齿数计算

标准齿轮模数尺数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如:M4 32齿34*3.5齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=(分度圆直径1+分度圆直径2)/2就是(12+2)*7=98mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45模数标准系列(尽可能不用)3.25,3.75,6.5,11,30上面数值以外为非标准齿轮,不要采用!塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch (CP)周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」?模数表示轮齿的大小。

R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有CP(周节:Circular pitch)与DP(径节:Diametral pitch)。

【参考】齿距是相邻两齿上相当点间的分度圆弧长。

2) 什么是「分度圆直径」?分度圆直径是齿轮的基准直径。

齿轮各参数计算公式

齿轮各参数计算公式

齿轮各参数计算公式模数齿轮计算公式:名称代码计算公式模数mm=p/π=d/z=da/(z+2)(d为分度圆直径,z为齿数)齿距pp=πm=πd/z齿数zz=d/m=πd/p分度圆直径dd=mz=da-2m齿顶圆直径dada=m(z+2)=d+2m=p(z+2)/π齿根圆直径dfdf=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高haha=m=p/π齿根高hfhf=1.25m齿高hh=2.25m齿厚ss=p/2=πm/2中心距aa=(z1+z2)m/2=(d1+d2)/2跨测齿数kk=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]13-1什么是毕业圈?标准齿轮的分度圆在哪里?13-2一渐开线,其基圆半径rb=40mm,试求此渐开线压力角?=20°处的半径r和曲率半径ρ的大小。

13-3有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径da=106.40mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4对于两个标准正齿轮,测量的齿数ZL=22和Z2=98,小齿轮顶圆直径DAL=240mm,大齿轮的全齿高H=22.5MM。

试着判断两个齿轮是否能正确啮合和驱动?13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5mm,压力角?=20°。

如果安装为“=250mm”的齿轮传动,能否实现无齿隙啮合?为什么?此时顶部间隙(径向间隙)C为多少?13-6已知C6150车床主轴箱中有一个外啮合标准直齿圆柱齿轮,齿数Z1=21,Z2=66,模数M=3.5mm,压力角?=20°,正常牙齿。

尽量确定齿轮副的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7众所周知,标准渐开线直齿轮的顶圆直径为dal=77.5mm,齿数Z1=29。

现在需要设计一个与之啮合的大齿轮,变速器的安装中心距为a=145mm。

标准齿轮模数计算_齿数计算

标准齿轮模数计算_齿数计算

7M 12 齿
中心距 D=(分度圆直径 1+分度圆直径 2)/2
就是
(12+2)*7=98mm
这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷(齿数-2)
齿轮模数是有国家标准的(GB1357-78)
模数标准系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
就会配合运动。
i.
螺旋角βa"的确定:在按上式选配挂轮时,常会遇到计
算较为复杂、有些数据很难分解的情况,为简化计算,对某些数
据可适当取舍,这样选配出的挂轮的分度头—铣床工作台系统中
运动时所形成的螺旋角已不是粗测时的螺旋角βa',而是计算(齿顶) 螺旋角βa"。
βa"=arcsin(πmnZ/40ti) 式中 i=(a/b)x(c/d)——挂轮机构的传动比
(L=nk),在百(千)分表上可以读出表头延齿顶螺旋线的垂直方向上的位移量δ,其螺旋线展开后的测量
原理如图 3 所示。
k.
tgγ=δ/s=δ/Lcosβa"
l.
γ=arctg[(δcosβa")/L]
m.
式中:S——测量段螺旋线展开后的长度
n.
齿轮齿顶处的实际螺旋角的测定:由图 3 可看
出齿轮齿顶处的实际螺旋角
βa=βa"±γ=βa"±arctg[(δcosβa")/L]
图4 图3
(δ>0 时取“+”号;δ<0 时取“-”号)
o.
齿轮分度圆处的螺旋角的确定:根据齿轮的几何参数可导出齿轮在分度圆处的螺旋角,根

标准齿轮模数计算齿数计算

标准齿轮模数计算齿数计算

标准齿轮模数尺数计算公式找对应表太不现实了!告诉你一简单的:齿轮的直径计算方法:齿顶圆直径=(齿数+2)*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径模数)比方:M432齿齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M12齿中心距D=(分度圆直径1+分度圆直径2)/2就是12+2)*7=98mm这类计算方法针对全部的模数齿轮(不包含变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数-2)齿轮模数是有国家标准的(GB1357-78)模数标准系列(优先采纳)1、、、2、、3、4、5、6、8、10、12、14、16、20、25、32、40、50模数标准系列(能够采纳),,,,,,7,9,14,18,22,28,36,45模数标准系列(尽可能不用),,,11,30上边数值之外为非标准齿轮,不要采纳!塑胶齿轮注塑后要不要入水除应力精准测定斜齿轮螺旋角的新方法CircularPitch (CP)周节齿轮分度圆直径d的大小能够用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所据有的齿数而言径节与模数有这样的关系:CP1/8模3.175/3.1416(π模1)什么是「模数」?模数表示轮齿的大小。

R模数是分度圆齿距与圆周率(π)之比,单位为毫米(mm)。

除模数外,表示轮齿大小的还有CP(周节:Circularpitch)与D)。

P(径节:Diametralpitch【参照】齿距是相邻两齿上相当点间的分度圆弧长。

什么是「分度圆直径」?分度圆直径是齿轮的基准直径。

决定齿轮大小的两大体素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。

过去,分度圆直径被称为基准节径。

近来,按ISO标准,一致称为分度圆直径。

3)什么是「压力角」?齿形与分度圆交点的径向线与该点的齿形切线所夹的锐角被称为分度圆压力角。

机械原理齿轮公式总结

机械原理齿轮公式总结

机械原理齿轮公式总结
齿轮是机械传动中常用的元件,能够将旋转运动传递给其它机械零件。

齿轮通过一定的公式来计算齿数、模数、压力角等参数,以满足不同的传动要求。

下面将对齿轮常用的公式进行总结。

一、齿数计算公式
齿数的计算公式为:
z1 = (πd1)/m*cosα
z2 = (πd2)/m*cosα
其中,z1、z2为两个齿轮的齿数;d1、d2为两个齿轮的分度圆直径;m为模数;α为压力角。

二、模数计算公式
模数计算公式为:
m = d/Z
其中,d为分度圆直径,Z为齿数。

三、压力角计算公式
压力角计算公式为:
tanα= (r1-r2)/a
其中,r1、r2为齿轮上的两个基圆半径;a为两个齿轮的公切圆半径。

四、法向齿向厚度计算公式
法向齿向厚度计算公式为:
hax = (2m + c)*cosα
其中,m为模数,c为齿向余量,α为压力角。

五、顶隙计算公式
顶隙计算公式为:
c = 0.25m*(cosα1+cosα2)
其中,m为模数,α1、α2为两个齿轮的压力角。

六、传动比计算公式
传动比计算公式为:
i = z2/z1
其中,z1、z2为两个齿轮的齿数。

以上就是齿轮常用的公式,通过这些公式,可以计算出齿轮所需的各种参数,满足不同的传动要求。

在实际应用中,还需要根据具体情况选择合适的齿轮种类和参数,以达到最佳的传动效果。

标准齿轮模数齿数计算

标准齿轮模数齿数计算

标准齿轮模数齿数计算齿轮的直径计算方法齿顶圆直径=(齿数+2)*模数 (正常齿)分度圆直径=齿数*模数齿根圆直径=(齿数-2、5)*模数 (正常齿)比如:M4、齿32齿顶圆直径=(32+2)*4=136mm分度圆直径=32*4=128mm齿根圆直径=32-2、5 *4=118mm这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数=齿轮外径÷(齿数+2)齿轮模数选择齿轮模数国家标准为GB1357-78。

优先选用模数:0、1mm、0、12mm、0、15mm、0、2mm、0、25mm、0、3mm、0、4mm、0、5mm、0、6mm、0、8mm、1mm、1、25mm、1、5mm、2mm、2、5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm;可选模数:1、75mm、2、25mm、2、75mm、3、5mm、4、5mm、5、5mm、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm;很少用模数:3、25mm、3、75mm、6、5mm、11mm、30mm;编辑本段齿轮基本参数1.齿数Z闭式齿轮传动一般转速较高,为了提高传动的平稳性,减小冲击振动,以齿数多一些为好,小一些为好,小齿轮的齿数可取为z1=20~40。

开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。

为使齿轮免于根切,对于α=20o的标准支持圆柱齿轮,应取z1≥17。

Z2=u·z1。

2.压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。

对单个齿轮即为齿形角。

标准齿轮的压力角一般为20”。

标准齿轮计算公式

标准齿轮计算公式

标准齿轮计算公式1. 齿轮基本参数的计算。

在进行齿轮设计和计算时,首先需要确定一些基本参数,包括模数、齿数、齿宽等。

这些参数的计算可以通过以下标准公式进行:(1)模数的计算公式:\[ m = \frac{d}{z} \]其中,m为模数,d为齿轮的分度圆直径,z为齿数。

(2)齿宽的计算公式:\[ b = m \times z \]其中,b为齿宽。

(3)齿顶高和齿根高的计算公式:\[ h_t = m \]\[ h_f = 1.25 \times m \]其中,h_t为齿顶高,h_f为齿根高。

2. 齿轮传动比的计算。

齿轮的传动比是指两个齿轮的齿数之比,一般用i表示。

齿轮传动比的计算公式为:\[ i = \frac{z_2}{z_1} \]其中,z_1为驱动齿轮的齿数,z_2为被动齿轮的齿数。

3. 齿轮啮合角的计算。

齿轮啮合角是指齿轮啮合时齿廓线与径向的夹角,它的大小对齿轮传动的平稳性和噪音有着重要影响。

齿轮啮合角的计算公式为:\[ \alpha = \arccos \left( \frac{m}{d} \right) \]其中,α为齿轮啮合角,m为模数,d为齿轮的分度圆直径。

4. 齿轮齿形修形系数的计算。

齿轮齿形修形系数是用来修正齿轮齿形的参数,它的大小对齿轮的传动效率和运行平稳性有着重要影响。

齿轮齿形修形系数的计算公式为:\[ x = 0.5 \times \left( \frac{1}{\cos \alpha} \frac{1}{\cos^3 \alpha} \right) \]其中,x为齿形修形系数,α为齿轮啮合角。

5. 齿轮齿面接触疲劳强度的计算。

齿轮齿面接触疲劳强度是指齿轮齿面在啮合过程中所承受的接触应力,它的大小对齿轮的使用寿命有着重要影响。

齿轮齿面接触疲劳强度的计算公式为:\[ \sigma_H = \frac{2 \times P}{\pi \times m \times b \times J} \]其中,σ_H为齿面接触疲劳强度,P为传动功率,m为模数,b为齿宽,J为齿形修形系数。

齿轮计算公式范文

齿轮计算公式范文

齿轮计算公式范文齿轮的计算公式主要包括齿轮的几何参数计算公式和齿轮的传动参数计算公式两部分。

一、齿轮的几何参数计算公式:1.齿轮的模数(m)计算公式:m=d/z其中,m为齿轮的模数,d为齿轮的分度圆直径,z为齿数。

2.齿轮的分度圆直径(d)计算公式:d=m*z其中,d为齿轮的分度圆直径,m为齿轮的模数,z为齿数。

3.齿轮的齿宽(b)计算公式:b=K*m其中,b为齿轮的齿宽,K为齿宽系数,m为齿轮的模数。

4.齿轮的螺旋角(γ)计算公式:γ = atan(tan(α)/cosβ)其中,γ为齿轮的螺旋角,α为齿侧角,β为齿轮的压力角。

5.齿轮的模位角(θm)计算公式:θm = atan(tanβ/cosγ)其中,θm为齿轮的模位角,β为齿轮的压力角,γ为齿轮的螺旋角。

6. 齿轮的圆椎距(ha)计算公式:ha = m*(cosα - cosβ)其中,ha为齿轮的圆椎距,m为齿轮的模数,α为齿侧角,β为齿轮的压力角。

7. 齿轮的齿顶高(hf)计算公式:hf = 1.25*m其中,hf为齿轮的齿顶高,m为齿轮的模数。

8. 齿轮的齿根高(hg)计算公式:hg = 1.35*m其中,hg为齿轮的齿根高,m为齿轮的模数。

9. 齿轮的齿顶圆直径(da)计算公式:da = d + 2*hf其中,da为齿轮的齿顶圆直径,d为齿轮的分度圆直径,hf为齿轮的齿顶高。

10. 齿轮的齿根圆直径(db)计算公式:db = d - 2*hg其中,db为齿轮的齿根圆直径,d为齿轮的分度圆直径,hg为齿轮的齿根高。

二、齿轮的传动参数计算公式:1.齿轮的传动比(i)计算公式:i=z2/z1其中,i为齿轮的传动比,z1为主动齿轮的齿数,z2为从动齿轮的齿数。

2.齿轮的转速比(ω)计算公式:ω=n2/n1其中,ω为齿轮的转速比,n1为主动齿轮的转速,n2为从动齿轮的转速。

3.齿轮的齿垂度计算公式:ε=[(c1-c2)/m]/z其中,ε为齿轮的齿垂度,c1为主动齿轮的垂距,c2为从动齿轮的垂距,m为齿轮的模数,z为齿数。
