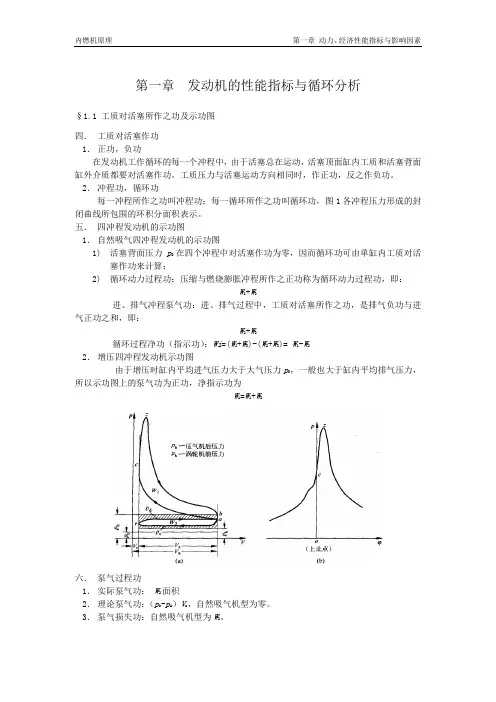

第一章发动机的性能指标与循环分析§1.1 工质对活塞所作之功及示功图四．工质对活塞作功1．正功，负功在发动机工作循环的每一个冲程中，由于活塞总在运动，活塞顶面缸内工质和活塞背面缸外介质都要对活塞作功。
工质压力与活塞运动方向相同时，作正功，反之作负功。
2．冲程功，循环功每一冲程所作之功叫冲程功；每一循环所作之功叫循环功，图1各冲程压力形成的封闭曲线所包围的环积分面积表示。
五．四冲程发动机的示功图1．自然吸气四冲程发动机的示功图1)活塞背面压力p0在四个冲程中对活塞作功为零，因而循环功可由单缸内工质对活塞作功来计算；2)循环动力过程功：压缩与燃烧膨胀冲程所作之正功称为循环动力过程功，即：W1+W3进、排气冲程泵气功：进、排气过程中，工质对活塞所作之功，是排气负功与进气正功之和，即：W2+W3循环过程净功（指示功）：Wi=(W1+W3)-(W2+W3)= W1-W22．增压四冲程发动机示功图由于增压时缸内平均进气压力大于大气压力p0，一般也大于缸内平均排气压力，所以示功图上的泵气功为正功，净指示功为W i=W1+W2六．泵气过程功1．实际泵气功：W2面积2．理论泵气功：（p b-p k）V s，自然吸气机型为零。
3．泵气损失功：自然吸气机型为W2。
§1.2 动力、经济性能指标一. 两类指标 1) 指示性能指标以工质对活塞作功为计算基准的指标称为指示性能指标，简称指示指标。
直接反映工作循环进行的好坏。
包括指示功、平均指示压力、指示热效率和指示燃油消耗率。
2) 有效性能指标以曲轴输出功为计算基准的指标称为有效性能指标，简称有效指标。
用于评定发动机实际工作能力的优劣。
二. 指示性能指标1. 循环指示功与平均指示压力1) 循环指示功：在气缸内完成一个工作循环工质对活塞所作的有用功。
用W i 表示。
W i=W 1+W 2（增压）Wi =(W1+W 3)-(W 2+W 3) = W 1-W 2 （自然吸气）2) 平均指示压力：单位气缸工作容积所作的循环指示功。
