齿轮加工过程【全面解析】
齿轮轴的加工工艺步骤
齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。
在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。
本文将对齿轮轴的加工工艺步骤进行详细的探讨。
二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。
具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。
具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。
具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。
齿轮加工工艺流程
齿轮加工工艺流程1.锻造制坯热模锻仍然是汽车齿轮件广泛使用的毛坯锻造工艺。
近年来，楔横轧技术在轴类加工上得到了大范围推广。
这项技术特别适合为比较复杂的阶梯轴类制坯，它不仅精度较高、后序加工余量小，而且生产效率高。
2.正火这一工艺的目的是获得适合后序齿轮切削加工的硬度和为最终热处理做组织准备，以有效减少热处理变形。
所用齿轮钢的材料通常为20CrMnTi,一般的正火由于受人员、设备和环境的影响比较大，使得工件冷却速度和冷却的均匀性难以控制，造成硬度散差大，金相组织不均匀，直接影响金属切削加工和最终热处理，使得热变形大而无规律，零件质量无法控制。
为此，采用等温正火工艺。
实践证明，采用等温正火有效改变了一般正火的弊端，产品质量稳定可靠。
3.车削加工为了满足高精度齿轮加工的定位要求，齿坯的加工全部采用数控车床，使用机械夹紧不重磨车刀，实现了在一次装夹下孔径、端面及外径加工同步完成，既保证了内孔与端面的垂直度要求，又保证了大批量齿坯生产的尺寸离散小。
从而提高了齿坯精度，确保了后序齿轮的加工质量。
另外，数控车床加工的高效率还大大减少了设备数量，经济性好。
4.滚、插齿加工齿部所用设备仍大量采用普通滚齿机和插齿机，虽然调整维护方便，但生产效率较低，若完成较大产能需要多机同时生产。
随着涂层技术的发展，滚刀、插刀刃磨后的再次涂镀非常方便地进行，经过涂镀的刀具能够明显地提高使用寿命，一般能提高90%以上，有效地减少了换刀次数和刃磨时间，效益显着。
5.剃齿径向剃齿技术以其效率高，设计齿形、齿向的修形要求易于实现等优势被广泛应用于大批量汽车齿轮生产中。
6.热处理汽车齿轮要求渗碳淬火，以保证其良好的力学性能。
对于热后不再进行磨齿加工的产品，稳定可靠的热处理设备是必不可少的。
7.磨削加工主要是对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，以提高尺寸精度和减小形位公差。
齿轮加工工艺流程【全面解析】
齿轮加工工艺流程-齿轮加工过程
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
齿轮的加工工艺过程包括以下过程：
齿轮毛坯加工、齿面加工、热处理工艺及齿面的精加工。
1、齿轮的毛坯件主要是锻件、棒料或铸件，其中锻件使用最多。
对毛坯件首先进行正火处理，改善其切削加工型，便于切削；然后进行粗加工，按照齿轮设计要求，先将毛坯加工成大致形状，保留较多余量；
2、再进行半精加工，车、滚、插齿，使齿轮基本成型；之后对齿轮进行热处理，改善齿轮的力学性能，按照使用要求和所用材料的不同，有调质、渗碳淬火、齿面高频感应加热淬火等；最后对齿轮进行精加工，精修基准、精加工齿形。
齿轮的加工工艺流程:
粗车（各个表面）——预备热处理——半精车（各个表面）——插齿——滚齿——倒棱（磨棱）——（倒角）——清洗——渗碳淬火——磨内孔端面（磨内孔）——（磨另一端面）——磨齿——清洗——强化喷丸——清洗——成品检查。
齿轮的加工过程
齿轮的加工过程齿轮是一种常用的机械传动元件。
齿轮的加工过程中包含了多种工艺和机械加工设备。
下面将详细介绍齿轮的加工过程，以及齿轮加工中需要注意的事项。
1.齿轮的制图和计算：齿轮加工前首先要确定齿轮的参数、支座的尺寸和轴线的位置，然后制作出齿轮的制图和计算。
2.齿轮的切削：齿轮的切削是齿轮加工的核心，目前主要采用的是机床切削和磨削两种工艺。
3.齿轮的热处理：齿轮加工后需要进行热处理，热处理可提高齿轮的强度和韧性，使齿轮达到更高的使用寿命。
4.齿轮的测量：齿轮加工后需要进行测量，以保证齿轮的精度和质量。
二、齿轮加工工艺流程1.齿轮加工的准备工作：包括确定齿轮类型、模数、压力角等参数，并进行相应的计算工作，做好现场防护措施。
2.齿轮的车削：根据计算出的齿轮法向厚度和齿顶高度等参数，利用车床进行齿轮的粗车和精车加工。
3.齿轮齿形的磨削：采用齿轮磨削机对齿轮进行磨削，以确保齿轮齿形的正常与性。
4.齿轮的毛坯加工：通过车铣联合加工等方式，将齿轮的齿顶和齿根部分加工至合适的尺寸。
5.齿轮的热处理：采用火焰调质、控制温度等方式对齿轮进行热处理，提高齿轮的硬度和耐磨性。
7.齿轮表面处理：根据需要对齿轮进行氧化、喷涂、电镀等表面处理，以防止齿轮表面生锈、腐蚀等现象。
8.成品齿轮的包装、运输：将齿轮打包装箱、标签，进行运输。
在运输过程中要避免齿轮的受损或丢失。
三、齿轮加工中需要注意的事项2.妥善控制加工工序，避免在加工过程中出现偏差和误差。
3.对加工工具和设备进行维护和保养，确保加工精度和设备可靠性。
4.加工过程中要做好安全措施，防止发生事故。
5.严格遵守环保标准，防止污染环境。
6.质量问题发现后，要及时记录并进行整改，以提高齿轮加工的质量。
总之，齿轮加工是一项非常复杂的机械加工工艺，需要无缝合作的工艺流程和先进的加工设备，需要严格遵守相关的工艺规范和标准，方可保证齿轮在实际使用中的精度和可靠性。

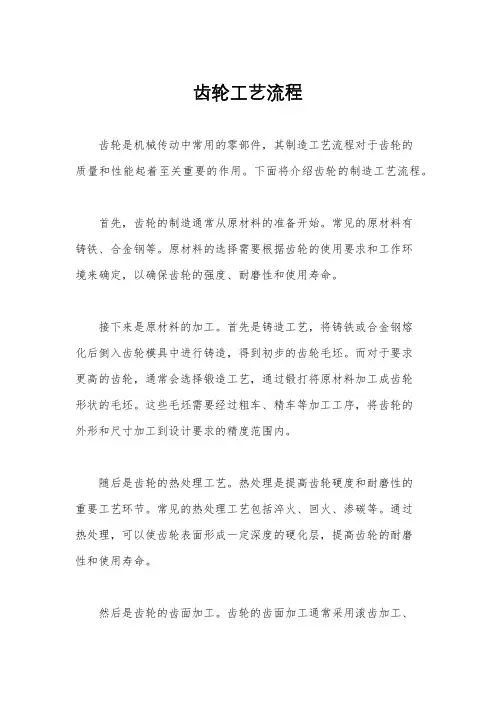

齿轮工艺流程
齿轮工艺流程齿轮是机械传动中常用的零部件，其制造工艺流程对于齿轮的质量和性能起着至关重要的作用。
下面将介绍齿轮的制造工艺流程。
首先，齿轮的制造通常从原材料的准备开始。
常见的原材料有铸铁、合金钢等。
原材料的选择需要根据齿轮的使用要求和工作环境来确定，以确保齿轮的强度、耐磨性和使用寿命。
接下来是原材料的加工。
首先是铸造工艺，将铸铁或合金钢熔化后倒入齿轮模具中进行铸造，得到初步的齿轮毛坯。
而对于要求更高的齿轮，通常会选择锻造工艺，通过锻打将原材料加工成齿轮形状的毛坯。
这些毛坯需要经过粗车、精车等加工工序，将齿轮的外形和尺寸加工到设计要求的精度范围内。
随后是齿轮的热处理工艺。
热处理是提高齿轮硬度和耐磨性的重要工艺环节。
常见的热处理工艺包括淬火、回火、渗碳等。
通过热处理，可以使齿轮表面形成一定深度的硬化层，提高齿轮的耐磨性和使用寿命。
然后是齿轮的齿面加工。
齿轮的齿面加工通常采用滚齿加工、铣齿加工等工艺。
滚齿加工可以保证齿轮的齿形精度和表面质量，铣齿加工则适用于一些特殊要求的齿轮。
齿轮的齿面加工需要保证齿轮的齿形参数和表面粗糙度在设计要求范围内。
最后是齿轮的装配和检测。
装配工艺包括齿轮与轴的配合、齿轮与齿轮之间的啮合配合等。
装配质量直接影响着齿轮传动的平稳性和传动效率。
而齿轮的检测工艺则包括齿形检测、硬度检测、齿轮啮合传动试验等。
通过检测，可以确保齿轮的质量符合设计要求。
综上所述，齿轮的制造工艺流程包括原材料准备、加工、热处理、齿面加工、装配和检测等环节。
每个环节都对齿轮的质量和性能有着重要影响，需要严格控制和管理，以确保齿轮的质量和可靠性。
齿轮 工艺流程
齿轮工艺流程
齿轮是机械传动的重要元件之一，广泛应用于各个行业中。
下面将对齿轮的工艺流程进行详细介绍。
首先，齿轮的工艺流程是由原材料的选择开始的。
常见的齿轮材料有钢、铸铁和铜合金等，根据不同的使用条件和要求选择合适的材料。
第二步是进行车削和铣削操作。
根据所需的齿轮尺寸和齿形，使用车床和铣床进行加工。
首先将原材料固定在车床或铣床上，然后使用工具进行削减，根据设计要求逐步将齿轮的外形加工出来。
第三步是进行齿轮的热处理。
热处理是为了提高齿轮的硬度和强度，使其能够承受更大的载荷。
常见的热处理方法有淬火和回火。
淬火可以使齿轮的表面硬度达到一定的要求，而回火则可以消除淬火过程中产生的内应力，提高齿轮的强度和韧性。
第四步是进行齿轮的修磨。
在车削和铣削过程中，由于工具的加工性能限制以及加工误差等原因，齿轮的表面会产生一定程度的粗糙度和形状误差。
因此，需要使用磨削工艺对齿轮进行修磨，使其满足设计要求。
常见的修磨方法有磨齿机和磨齿刀。
最后一步是进行齿轮的检验和组装。
在齿轮加工完毕后，需要对其进行质量检验，以确保齿轮的质量达到要求。
常用的检验方法有齿形检测和硬度检测等。
在质量检验合格后，可以进行齿轮的组装工作，将齿轮安装到所需的机械传动系统中。
综上所述，齿轮的工艺流程主要包括材料选择、车削和铣削、热处理、修磨、检验和组装等步骤。
每一步都有其独特的工艺要求和技术挑战，需要经过精心的规划和操作才能达到理想的结果。
齿轮工艺的不断改进和创新，对于提高齿轮质量和性能，推动机械工业的发展具有重要的意义。
齿类加工流程
齿类加工流程概述齿类加工是制造业中常见的一种加工方式，用于生产各种类型的齿轮、齿条等零件。
本文将对齿类加工的流程进行详细介绍，包括加工前的准备工作、加工过程中的各个环节以及最终的成品检验。
一、加工前的准备工作1. 设计齿轮参数：首先根据实际需求确定齿轮的参数，包括模数、齿数、压力角等。
这些参数将直接影响到齿轮的传动性能。
2. 材料选择：根据齿轮的工作条件和要求，选择合适的材料进行加工。
常见的齿轮材料有钢、铸铁、铜合金等。
3. 制定加工方案：根据齿轮的参数和材料特性，制定具体的加工方案，包括加工工艺、加工设备和加工工序等。
二、加工过程中的各个环节1. 齿轮车削：将选定的材料进行车削加工，使其形成齿轮的基本形状。
车削是齿类加工中常用的一种方法，可以通过车床进行。
2. 齿轮铣削：在车削的基础上，进行齿形的铣削加工。
铣削是一种旋转刀具进行切削的加工方式，可以更加精确地形成齿轮的齿形。
3. 齿轮磨削：在铣削的基础上，进行齿面的磨削加工。
磨削是一种高精度的加工方式，能够进一步提高齿轮的精度和表面质量。
4. 齿轮切削：在齿轮的加工过程中，还可以采用齿轮切削的方式进行加工。
切削是一种通过刀具进行切削的加工方式，常用于高精度和大批量的齿轮加工。
5. 齿轮热处理：对加工完成的齿轮进行热处理，以提高其硬度和耐磨性。
常见的热处理方法有淬火、回火等。
6. 齿轮齿面修整：对加工完成的齿轮进行齿面修整，以提高其精度和表面质量。
修整过程中可以采用磨削、拉削等方式。
7. 齿轮装配：将加工完成的齿轮与其他零件进行装配，形成完整的传动系统。
装配过程中需要注意齿轮的配合间隙和啮合性能。
三、成品检验1. 外观检查：对加工完成的齿轮进行外观检查，检查其表面是否有明显的缺陷和损伤。
2. 尺寸检测：对加工完成的齿轮进行尺寸检测，检查其齿数、齿距、齿厚等尺寸是否符合设计要求。
3. 硬度检测：对加工完成的齿轮进行硬度检测，检查其硬度是否符合热处理要求。
齿轮加工工艺过程和分析
齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。
2．齿轮的材料和毛坯常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。
二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。
其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。
用切齿工艺方法加工、机械中普遍应用的等级为7级。
按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。
根据齿轮使用要求不同，各公差组可以选用不同的精度等级。
齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。
加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。
2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。
因此GBl0095附录中对齿坯公差作了相应规定。
对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。
3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。
6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。
齿轮加工工艺过程
齿轮加工工艺过程
齿轮加工工艺过程
早在18世纪，人们就开始研究和应用齿轮的加工工艺，作为一种圆柱
形或者直接形状的机械实体元件，齿轮发挥着重要的作用。
由于它的
优势，齿轮的应用在各个领域得到了广泛的使用，如机械传动、减速机、汽车发动机等。
随着技术的发展，齿轮的加工工艺也不断优化和
改进，其处理要求也越来越严格。
齿轮加工工艺过程大致分为三部分：切削加工、热处理加工和精加工。
首先，为了获得所需形状和尺寸，齿轮机械加工要进行切削加工。
通
过铣削或神庭切削等方法，可以在短时间内获得理想齿轮，并且能够
满足高精度和耐久性要求。
其次，为了提高齿轮的质量，要进行热处
理加工。
通过火焰热处理、淬火、回火等方法可以改善齿轮的硬度、
强度和耐磨性，使齿轮获得更好的特性和性能。
最后，要进行精加工，包括磨削、抛光、打磨等，使齿轮获得较 的表面质量和精度，以满
足制造要求。
齿轮的加工工艺过程具有一定的复杂性。
切削加工要求生产过程快捷
准确，热处理要求一定的技术熟练度，而精加工要确保齿轮在使用中
具有良好的特性性能。
在所有的加工过程中，需要使用到不同的加工
工具，以及正确的工艺流程和操作方法，这样才能保证齿轮的质量。
总之，齿轮加工工艺过程是一个复杂而又繁琐的过程，需要在设计和
制造过程中严格遵守相关要求，保证齿轮具有良好的特性和性能，以
保证机械传动、减速器等部件寿命长久可靠。
齿轮加工工艺过程介绍
一、齿轮加工方式有哪几种类型齿轮是许多机械设备的核心传动部件，其加工质量的优劣对机械设备的稳定性和可靠性影响巨大，因此需要进行精细的齿轮加工处理。
齿轮加工方式的类型主要有以下几种：1、铣齿采用盘形模数铣刀或指状铣刀，对齿轮齿间进行铣削，铣齿属于成形法加工，铣刀刀齿截面形状与齿轮齿间形状相对应，铣齿法要求的设备简单，刀具成本低，但同时生产效率和制成齿轮的精度也较低。
2、磨齿磨齿可分为成形法磨齿和展成法磨齿两种，成形法磨齿主要用砂轮对齿轮齿间进行打磨，因砂轮不易修整，使用较少，一般用于单件小批量生产低精度的齿轮。
展成法磨齿是一种齿形精加工方法，特别适用于淬硬齿轮，通常采用蜗杆砂轮、锥形砂轮或碟形砂轮磨削，特点是加工精度高，修正误差的能力强。
3、滚齿滚齿属于展成法加工，通过模拟一对交错轴斜齿轮副啮合滚动的过程，将其中的一个齿轮的齿数减少到一个或几个，轮齿的螺旋倾角很大，就成了蜗杆。
再将蜗杆开槽并铲背，就成了齿轮滚刀。
当机床使滚刀和工件严格地按一对斜齿圆柱齿轮啮合的传动比关系作旋转运动时，滚刀就可在工件上连续不断地切出齿来。
4、插齿插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。
插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动，主要用于加工内、外啮合的圆柱齿轮，但不能加工蜗轮。
5、剃齿剃齿是是利用剃齿刀与被加工齿轮作自由啮合运动，借助于两者之间的相对滑移，从齿面上剃下很细的切屑，以提高齿面的精度。
剃齿还可形成鼓形齿，改善齿面接触区位置，常用于未淬火圆柱齿轮的精加工，生产效率很高，是软齿面精加工常见的加工方法之一。
6、珩齿珩齿是一种用于加工淬硬齿面的齿轮精加工方法，工作时珩磨轮与工件之间的相对运动关系与剃齿相同，但作为切削工具的珩磨轮是用金刚砂磨料加入环氧树脂等材料作结合剂浇铸或热压而成的塑料齿轮。
二、齿轮加工工艺过程介绍齿轮加工工艺过程大致可分为以下几个阶段：1、齿坯加工经过热处理的毛坯进入机械加工，这个阶段主要是为下一阶段加工齿形做准备，主要是加工出基准，使齿的内孔和端面的精度基本达到规定的技术要求。
齿轮的加工工艺过程分析
齿轮的加工工艺过程分析(一)齿轮的加工工艺过程分析(二)（一）工艺过程分析图9－17所示为一双联齿轮，材料为40Cr ，精度为7－6－6级，其加工工艺过程见表9－6。
从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。
加工的第一阶段是齿坯最初进入机械加工的阶段。
由于齿轮的传动精度主要决定于图9－17所示为一双联齿轮，材料为40Cr ，精度为7－6－6级，其加工工艺过程见表9－6。
从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。
·齿号 Ⅰ Ⅱ 齿号 Ⅰ Ⅱ 模数22基节偏差±0.016±0.016齿数 28 42 齿形公差 0.017 0.018 精度等级 7GK7JL齿向公差0.0170.017公法线长度变动量0.039 0.024 公法线平均长度 21.36 0－0.05 27.6 0－0.05齿圈径向跳动 0.050 0.042 跨齿数4 5齿形精度和齿距分布均匀性，而这与切齿时采用的定位基准（孔和端面）的精度有着直接的关系，所以，这个阶段主要是为下一阶段加工齿形准备精基准，使齿的内孔和端面的精度基本达到规定的技术要求。
在这个阶段中除了加工出基准外，对于齿形以外的次要表面的加工，也应尽量在这一阶段的后期加以完成。
第二阶段是齿形的加工。
对于不需要淬火的齿轮，一般来说这个阶段也就是齿轮的最后加工阶段，经过这个阶段就应当加工出完全符合图样要求的齿轮来。
对于需要淬硬的齿轮，必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度，所以这个阶段的加工是保证齿轮加工精度的关键阶段。
应予以特别注意。
加工的第三阶段是热处理阶段。
在这个阶段中主要对齿面的淬火处理，使齿面达到规定的硬度要求。
加工的最后阶段是齿形的精加工阶段。
齿轮加工流程
齿轮加工流程齿轮是机械传动中常用的零部件，它通过齿与齿之间的啮合，将动力传递给其他机械装置，起到传动和变速的作用。
齿轮加工是指将原材料加工成符合设计要求的齿轮零件的过程，其加工流程主要包括原材料准备、车削、铣削、齿轮热处理和齿轮精加工等环节。
首先，进行原材料准备。
齿轮加工的原材料通常为金属材料，如钢、铝合金等。
在进行加工之前，需要对原材料进行检验，确保其符合加工要求，并进行裁剪和锻造，将原材料加工成符合齿轮加工要求的坯料。
接下来是车削环节。
车削是将坯料上的多余部分逐渐去除，使其逐渐成型的过程。
在齿轮加工中，车削通常用于加工齿轮的外圆和轴孔等部位，以确保齿轮的尺寸和形状符合设计要求。
然后是铣削环节。
铣削是利用铣刀对工件进行切削加工，用于加工齿轮的齿廓和齿槽等部位。
铣削加工可以使齿轮的齿形更加精确，提高齿轮的传动效率和使用寿命。
接着是齿轮热处理环节。
齿轮在使用过程中需要承受较大的载荷和摩擦，为了提高其硬度和耐磨性，需要进行热处理。
常见的齿轮热处理工艺包括淬火、渗碳和表面强化等，通过热处理可以使齿轮的性能得到提升。
最后是齿轮精加工环节。
齿轮精加工是对齿轮进行精密加工，包括研磨、滚齿和修齿等工艺。
通过精加工可以使齿轮的齿形更加精确，减小齿轮的摩擦损失，提高传动效率。
总的来说，齿轮加工流程包括原材料准备、车削、铣削、齿轮热处理和齿轮精加工等环节，每个环节都至关重要，对齿轮的性能和使用寿命都有着重要的影响。
在实际加工中，需要严格按照工艺要求进行操作，确保齿轮加工出来的零件符合设计要求，能够稳定可靠地运行在机械传动系统中。
齿轮加工工艺过程和分析
齿轮的生产过程一.齿轮的主要加工面1、齿轮的主要加工表面有齿面与齿轮基准表面,后者包括带孔齿轮的基准孔、切齿加工时的安装端面,以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。
2.齿轮的材料与毛坯常用的齿轮材料有15钢、45钢等碳素结构钢;速度高、受力大、精度高的齿轮常用合金结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素,常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。
二、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。
其中,1～2级为超精密等级;3—5级为高精度等级;6～8级为中等精度等级;9～12级为低精度等级。
用切齿工艺方法加工、机械中普遍应用的等级为7级。
按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。
根据齿轮使用要求不同,各公差组可以选用不同的精度等级。
齿轮副的侧隙就是指齿轮副啮合时,两非工作齿面沿法线方向的距离(即法向侧隙),侧隙用以保证齿轮副的正常工作。
加工齿轮时,用齿厚的极限偏差来控制与保证齿轮副侧隙的大小。
2.齿轮基准表面的精度齿轮基准表面的尺寸误差与形状位置误差直接影响齿轮与齿轮副的精度。
因此GBl0095附录中对齿坯公差作了相应规定。
对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺寸公差与形状公差为IT6-IT7,用作测量基准的齿顶圆直径公差为IT8;基准面的径向与端面圆跳动公差,在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。
3.表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度,对齿轮的寿命、传动中的噪声有一定的影响。
6～8级精度的齿轮,齿面表面粗糙度Ra值一般为0.8—3.2μm,基准孔为0.8—1.6 μm,基准轴颈为0.4—1.6μm,基准端面为1.6～3.2μm,齿顶圆柱面为3.2μm。
齿轮加工工艺流程分析
齿轮加工工艺流程分析发布时间：2021-07-01T14:01:35.610Z 来源：《建筑科技》2021年6月上作者：娄光路[导读] 齿轮制造加工工艺是获得优质齿轮的关键。
在对齿轮轮齿失效形式进行分析并找出相应的解决措施或者说相对应的经济高效处理方法时，就需先要初步了解齿轮的加工工艺流程从而能更好的寻找到齿轮轮齿失效的原因所在，并可以寻找到相应的对策减少或避免因齿轮轮齿的失效导致机械不能正常工作从而造成的经济损失。
河南商丘工学院机械工程学院娄光路 476000摘要：齿轮制造加工工艺是获得优质齿轮的关键。
在对齿轮轮齿失效形式进行分析并找出相应的解决措施或者说相对应的经济高效处理方法时，就需先要初步了解齿轮的加工工艺流程从而能更好的寻找到齿轮轮齿失效的原因所在，并可以寻找到相应的对策减少或避免因齿轮轮齿的失效导致机械不能正常工作从而造成的经济损失。
关键词: 齿轮轮齿;制造流程;失效形式;解决措施1齿轮加工方法现在齿轮的加工技术流程主要有这几个步骤:齿轮的毛坯加工、齿面加工、齿面热处理工艺以及齿轮齿面的精加工等。
齿轮的毛胚件主要分别是锻件、棒料或铸件,当中锻件被使用的频率最高,是对于齿轮的毛胚件先采取正火方式处理,改善其切削和加工类型,以便于更好地进行切削，然后开始进行粗加工,按照齿轮机械结构设计的要求,先将毛坯加工成大致的形状,保留充足的加工余量，再继续进行下一步的半精加工,车、滚、插齿、使得齿轮基本完成，然后再对其部件进行热处理,改善它的力学性能。
根据实际使用需求和与所用原材料的配比不同,有调质、渗碳淬火、齿面高频传感加热淬火等等，最后再对这些齿轮做进一步的精密加工,精修基准、精加工齿轮[1]。
正常的齿轮是按标准化的加工流程和实际使用需求来选择材料在不考虑其他因素时的影响,齿轮将不会在机械的设计使用期限内出现失效的问题[1-3]。
2齿轮毛坯加工齿轮的切削毛坯件在工业齿轮切削加工整个工艺过程中已经占据了举足轻重的重要作用。
齿轮加工工艺流程
齿轮加工工艺流程利用机械的方法获得齿轮特定结构和精度的工艺过程。
齿轮是汽车运动中的核心传动部件，其加工质量的优劣对汽车总成乃至整车的振动噪声以及可靠性等会带来直接影响，有时会成为制约产品水平提高的关键因素。
以下是店铺为大家整理的关于齿轮加工工艺流程，给大家作为参考，欢迎阅读!齿轮加工工艺汽车齿轮一般属于大批量专业化生产，圆柱齿轮和锥齿轮具有广泛的代表性，根据不同结构及精度需要采用不同的工序组合。
由于设备投资大，工艺方式的选择通常都充分考虑已有资源。
齿轮加工过程中的微小变形及工艺稳定性控制相对复杂。
毛坯锻造后大多要采用等温正火，以期获得良好的加工性能和趋势变形的均匀金相组织;对于精度要求不高的低速网柱齿轮可以热前剃齿而热后不再加工，径向剃齿方法的应用扩大了剃齿应用范围;圆柱齿轮热后加工有珩齿和磨齿两种方式，珩齿成本低但齿形修正能力弱，磨齿精度高而成本高;采用沿齿高方向的齿顶修缘和沿齿长方向的鼓形齿修形工艺能够显著降低齿轮啮合噪声和提高传动性能，是被广泛关注的研究领域。
直齿锥齿轮主要用于差速器，由于速度低，精度要求相对较低，精锻齿形是重要发展方向。
螺旋锥齿轮加工计算和机床调整中，以往非常复杂和耗时的手工操作已被现代专用软件和计算机程序所取代，有限元分析的引入使工艺参数设计更为可靠和便捷。
螺旋锥齿轮热后加工有研齿和磨齿两种，由于磨齿的成本高、效率低且有局限性而目前大多采用研齿，研齿几何上的修正能力很弱，因此螺旋锥齿轮的从动齿轮多采用渗碳压淬工艺。
齿轮材料及其热处理技术发展是齿轮加工中对变形控制的具有挑战性的课题。
齿轮分类可分为4类。
①圆柱齿轮。
按零件结构可分为盘齿和轴齿，按齿形可分为直齿和斜齿，用于平行轴动力和运动的传递，如变速箱速度变换、发动机点火正时等。
②锥齿轮。
根据齿形可分为直齿锥齿轮和螺旋锥齿轮，用于交叉轴或交错轴动力和运动的传递，如后桥的差速器和减速器等。
其中螺旋锥齿轮，根据齿形加工原理和方法的差别在国际上形成了不同的制度体系，通常称为制式。
齿轮的工艺过程及工序
齿轮的工艺过程及工序
齿轮是一种常见的机械零件，被广泛应用于各种机械设备中，起到传递动力和
转速的作用。
齿轮的制造是一个复杂的工艺过程，需要经过多道工序才能完成。
下面将介绍齿轮的制造工艺过程及各个工序的具体内容。
原料准备和预处理
齿轮制造过程的第一步是准备原料，通常使用金属材料如碳素钢或合金钢。
首
先需要对原料进行预处理，包括锻造、热处理等工艺，以提高金属材料的机械性能和强度。
齿轮的设计和加工
在进行齿轮制造之前，需要进行齿轮的设计，确定齿轮的参数如模数、齿数、
齿形等。
设计完成后，接下来进行齿轮的加工，主要包括车削、铣削、磨削等工艺，以使齿轮的形状和尺寸符合设计要求。
齿轮的热处理
齿轮经过加工后需要进行热处理，主要包括淬火、回火等工艺，以改善齿轮的
组织结构和硬度，提高其耐磨性和使用寿命。
齿轮的齿面加工
齿轮的齿面是其关键部位，需要进行精密加工以保证齿轮的传动精度和平稳性。
齿面加工通常包括滚齿、拉削等工艺，以获得高精度的齿轮齿面。
装配和检验
最后一道工序是齿轮的装配和检验。
在装配过程中，需要严格按照设计要求进
行组装，确保齿轮的各个部件配合良好。
同时需要进行检验，包括外径、齿间隙、齿面硬度等指标的检测，以确保齿轮的质量符合要求。
通过上述工艺过程和工序，一个完整的齿轮制造过程就完成了。
齿轮作为机械
传动中不可或缺的零件，其制造工艺的精湛程度直接影响到机械设备的性能和运行稳定性。
制造高质量的齿轮需要严格遵循工艺要求，不断提升加工技术，以满足不同领域对齿轮的精度和可靠性要求。
齿轮的加工工艺流程
齿轮的加工工艺流程
《齿轮的加工工艺流程》
齿轮是机械传动中常见的零部件，它可以实现机械装置的传动和转动。
齿轮的加工工艺流程包括多个步骤，下面我们来详细介绍一下。
1. 设计和规划
首先，齿轮的加工需要进行设计和规划。
在设计齿轮时，需要确定齿轮的模数、齿轮数、压力角等参数。
根据这些参数，可以确定齿轮的结构和尺寸。
2. 材料准备
在齿轮加工之前，需要进行材料准备。
一般来说，齿轮的材料可以选择钢材或铝合金等金属材料。
选择合适的材料对于齿轮的使用寿命和传动效率都有重要影响。
3. 铣削齿轮
铣削是制造齿轮最常用的方法之一。
在铣削过程中，首先需要将齿轮的外径加工成圆形，然后使用齿轮铣刀将齿轮的齿轮加工出来。
铣削过程需要严格控制刀具的位置和转速，以确保齿轮的质量。
4. 成型齿轮
除了铣削，成型也是制造齿轮的常用方法。
成型过程中，将齿轮的毛坯放入成型机中，通过成型模具的作用，将齿轮的齿轮一次性成型出来。
成型可以提高齿轮的生产效率和一致性。
5. 热处理
在加工完成后，齿轮需要进行热处理。
热处理可以提高齿轮的硬度和耐磨性，延长齿轮的使用寿命。
常用的热处理方法包括渗碳、淬火等。
6. 表面处理
最后，齿轮的表面通常需要进行表面处理，例如镀铬、喷砂等。
表面处理可以提高齿轮的耐腐蚀性和美观性。
以上就是关于齿轮的加工工艺流程的介绍。
在实际加工中，还需要根据齿轮的具体要求和材料特性来选择合适的工艺和方法。
希望这些信息对您有所帮助。
齿轮加工工艺过程与分析
齿轮加工工艺过程与分析齿轮是一种常见的零件，广泛建筑、机械、汽车、数控机床、船舶等领域都有广泛的应用。
在生产中，齿轮加工的工艺是非常重要的一步。
齿轮加工工艺的好坏，直接影响着齿轮质量的稳定性和耐久性。
齿轮加工工艺主要分为以下几个环节：齿轮零件规划、零件加工准备、齿轮加工方法选择、齿轮加工技术和齿轮加工后处理。
一、齿轮零件规划齿轮加工工艺的第一步就是齿轮零件规划。
根据齿轮使用条件、所需制品、制造费用等因素，选定合适的齿轮零件结构和材料。
一般来说，齿轮材料可选择铸钢、锻钢或热处理钢等。
钢材经过合理的热处理后，可以提高齿轮的硬度、强度、耐磨性和韧性。
二、零件加工准备齿轮加工的准备是齿轮加工工艺过程中最重要的步骤之一。
而零件加工准备的关键在于保证零件加工的精度和质量。
零件加工准备包括如下几个方面：1. 零件加工线路零件加工必须具有严密的加工线路，包括工具选择、加工顺序、加工设备选择等，以保证零件加工有序进行。
2. 技术资料制定必要的齿轮加工工艺方案，如齿轮数、模数、齿轮位移、等值距、齿宽等技术资料，以便工匠们操作。
3. 加工设备准备根据工艺方案，选择适当的机器和工具，以满足零件加工所需的精度、表面质量等。
三、齿轮加工方法选择根据齿轮零件的结构和使用要求，选择合适的齿轮加工方法。
现阶段，常用的齿轮加工方法主要有：铣削法、齿轮滚爬法、齿轮锻造法、齿轮打磨法等。
四、齿轮加工技术齿轮加工技术使上面的工艺方案具体操作起来，它包含了齿轮加工的每一个具体的步骤。
1. 齿轮倒角齿轮加工后角度的处理要非常规范，能够防止异形齿轮的出现。
同时还可避免轴瓦因夹在齿形上而引起的磨损。
2. 齿轮校正齿轮加工时，有时会出现不同工序的误差，导致齿轮非常难以拼合。
因此，需要进行校准，以提高加工精度。
3. 齿轮热处理齿轮加工工艺的最后一步是进行热处理，以获得良好的综合性能。
常见的热处理方法有淬火、正火、渗碳等。
五、齿轮加工后处理齿轮加工后处理是为了检查齿轮是否符合相关的性能要求。
齿轮加工工艺流程
齿轮加工工艺流程
一、概述
齿轮是机械传动中不可或缺的部件，其加工工艺流程必须严格控制，以确保齿轮的精度和质量。
本文将详细介绍齿轮加工的工艺流程。
二、材料准备
1.选择合适的材料，如20CrMnTi或40Cr等。
2.对材料进行热处理，以获得所需的硬度和强度。
三、车削齿轮毛坯
1.根据设计图纸确定齿轮的形状和尺寸。
2.将毛坯放入车床中央，并夹紧。
3.使用车刀将毛坯车出所需形状和尺寸。
四、铣削齿轮齿面
1.根据设计图纸确定齿面的形状和尺寸。
2.将车好的毛坯放入铣床中央，并夹紧。
3.使用铣刀将齿面铣出所需形状和尺寸。
五、钻孔
1.根据设计图纸确定孔的位置和尺寸。
2.使用钻头在毛坯上钻出所需孔洞。
六、滚削齿轮
1.将铣好齿面的毛坯放入滚齿机中央，并夹紧。
2.使用滚轮将齿轮齿面滚出所需形状和尺寸。
七、磨削
1.对齿轮进行精密磨削，以提高其精度和表面质量。
2.根据需要，对孔进行内圆磨削或外圆磨削。
八、检验
1.使用测量仪器对齿轮的尺寸和形状进行检测。
2.使用硬度计对齿轮的硬度进行检测。
九、装配
1.根据设计要求，将齿轮与其他部件装配在一起。
2.使用润滑油或润滑脂对齿轮进行润滑。
十、总结
以上就是齿轮加工的工艺流程。
在实际生产中，还需要根据具体情况进行调整和优化，以确保加工出的齿轮符合要求。
齿轮的加工工艺流程
齿轮的加工工艺流程齿轮是一种重要的机械传动元件，广泛应用于各种机械装置中。
齿轮的加工工艺流程主要包括材料准备、车削加工、齿面修磨、热处理和精加工等环节。
下面我将详细介绍齿轮的加工工艺流程。
首先是材料准备。
齿轮的制作材料通常为钢材，常用的有20CrMnTi、20Cr、40Cr等。
首先需要对选用的钢材进行锻造或者热轧工艺处理，以提高其力学性能和均匀性，并保证其化学成分达到要求。
第二步是车削加工。
车削是齿轮加工的主要工艺。
在车床上进行车削时，首先需要根据齿轮的设计参数确定齿轮的齿数、模数、压力角等，并根据齿轮的用途和精度等级选择合适的车削刀具和车削工艺参数。
在车削过程中，首先需要进行车削前的准备工作，如对工件进行中心定位和夹紧等。
然后进行车削过程中的粗车和精车工序，通过车削机床的转动和进给运动，将工件上的毛坯切除，使其逐渐接近最终的齿轮形状。
第三步是齿面修磨。
由于车削过程中难以达到较高的齿形精度和表面粗糙度要求，因此需要经过齿面修磨工艺。
齿面修磨可以采用磨削、滚削、刮削等不同的方法，其中磨削是最常用的方法。
通过使用砂轮或其他磨削工具对齿面进行修磨，可以提高齿轮的齿形精度和表面质量。
第四步是热处理。
热处理是保证齿轮具有足够的硬度和强度的重要过程。
常见的热处理方法包括淬火、正火、调质等。
通过控制加热温度、保温时间和冷却速率等参数，可以改变钢材的组织结构，提高齿轮的硬度和强度。
最后一步是精加工。
精加工是为了进一步提高齿轮的加工精度和表面质量。
常见的精加工方法有磨削、磨齿、拉削等。
通过使用精加工工具对齿面进行加工，可以提高齿轮的齿形精度、表面质量和噪声特性。
总之，齿轮的加工工艺流程包括材料准备、车削加工、齿面修磨、热处理和精加工等环节。
这些环节相互配合，通过不同的加工工艺和方法，可以制造出具有高精度和高可靠性的齿轮产品。
齿轮加工工艺的合理控制和优化，对于提高齿轮性能和使用寿命具有重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮加工过程-齿轮加工流程
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
齿轮制造技术是获得优质齿轮的关键，齿轮的工作条件决定了其结构形状、精度等级的不同，再加上生产条件的不同，所以齿轮的加工工艺也不尽相同。
但是总体来说齿轮的加工可分为四个阶段：齿坯加工、齿面加工、热处理以及齿面精加工。
齿坯加工
齿轮的毛坯件主要是锻件、棒料或铸件，其中锻件使用最多。
齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。
齿坯的内孔(或轴颈)、端面或外圆经常是齿轮加工、测量和装配的基准，齿坯的精度对齿轮的加工精度有着重要的影响。
对毛坯件首先要进行正火处理，改善其切削加工型，使其便于切削；齿坯的余量控制也是相当重要的，余量过多将致使后续加工量增多，生产效率降低；余量过少；后续加工则需要特别谨慎,以保证齿轮的精度尺寸在设计范围之内。
图：齿坯
齿面加工
齿面加工要按照齿轮设计的要求，先将毛坯加工成大致形状，保留较多余量；再进行半精加
工，车、滚、插齿，使齿轮基本成型。
齿面加工可分为成形法加工和展成法加工。
1、齿面成形法加工：
齿面的成形法加工是指利用成形刀具对工件进行加工。
用这种方法制造的齿轮精度较低，只能用在低速运动的环境中。
成形法的常用加工方法包括铣齿、成形插齿、拉齿、成形磨齿，其中最为常用的是铣齿。
铣齿是指用成形齿轮铣刀在铣床上直接切制齿轮的方法。
铣齿的加工特点是加工方便，成本低，但其生产率和精度也相对较低。
2、齿面展成法加工：
展成法加工是指利用工件和刀具做展成切削运动进行加工的方法。
他是利用齿轮副的啮合运动实现齿廓的切削。
展成法的常用加工方法为滚齿、插齿、剃齿、珩齿、磨齿等，其中最为常用的是滚齿和插齿。
展成法加工需要专业的齿轮加工机床，加工精度较高。
滚齿：滚切齿轮可将看作无啮合间隙的齿轮与齿条传动。
当滚齿旋转一周时，相当于齿条在法向移动一个刀齿。
滚齿是目前应用最广的切齿方法，可加工渐开线齿轮、圆弧齿轮、摆线齿轮、链轮、棘轮、蜗轮和包络蜗杆，精度一般可达到DIN4~7级。
目前滚齿的先进技术有多头滚刀滚齿、硬齿面滚齿技术、大型齿轮滚齿技术、高速滚齿技术等。
插齿：插齿特别适合于加工内齿轮和多联齿轮。
采用特殊刀具和附件后，还可加工无声链轮、棘轮、内外花键、齿形皮带轮、扇形齿轮、非完整齿齿轮、特殊齿形结合子、齿条、端面齿轮和锥度齿轮等。
目前先进插齿技术有、多刀头插齿技术、微机数控插齿机、硬齿面齿轮插削技术等
热处理工艺
齿轮的热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键，也反映着齿轮制造的水平。
热处理工艺的好坏将直接影响到齿轮的强度、精度、噪声和寿命。
精加工
齿轮的工作条件不同，轮齿的破坏形式不同，是确定齿轮强度计算准则和选择材料和热处理的根据。
目前工业应用的齿轮精加工方式主要是剃齿、磨齿、挤齿、研齿和珩齿。
剃齿是在剃齿机上用剃齿刀剃齿。
它带动被加工齿轮相对转动，靠齿面上的相对滑动，剃齿刀切去齿面上很薄的一层金属，完成齿轮的精加工，剃齿精度受剃前齿加工的精度限制。
剃齿生产效率较高，适用于滚齿、插齿后的软齿面精加工。
磨齿则是用砂轮对齿面进行磨削，磨齿可以磨削齿面淬硬的齿轮，消除热处理变形，提高齿轮精度。
根据使用的砂轮不同，又分为：（1）锥形砂轮磨齿；（2）蝶形砂轮磨齿；（3）大平面砂轮磨齿；（4）蜗杆砂轮磨齿；（5）渐开线包络环面蜗杆砂轮磨齿；（6）成型砂轮磨齿。
挤齿是利用挤压轮对被加工齿轮的齿面进行挤压，提高齿轮的表面质量，主要适用于滚齿、插齿后的软齿面齿轮精加工。
而珩齿则与剃齿的方法基本相同，即将剃齿刀换成形状相同的珩磨轮，靠与齿面的相对滑动对齿面进行抛光，被加工齿轮的齿面软硬均可。
