NAS服务器主要有两种应用模式：一是直接 作为文件服务器；二是作为Web、FTP和EMail等服务器的后端存储器 NAS服务器一般只支持文件存取，而不支持 数据块(记录)存取，不能作为数据库服务器的 后端存储器 在基于NAS的灾难恢复系统中，将整个网络 系统分成三个网络：客户网络、服务器网络 和存储网络
21
轮循调度算法：管理器平等对待集群系统内所 有服务器，以循环调度方式将客户请求分配各 个服务器，而不考虑每个服务器处理能力、响 应时间和已有负载(连接数目)。这种算法可能 引起服务器之间动态负载不均衡
加权轮循调度算法：根据每个服务器处理能力 设置相应权值, 处理能力越强，权值就越高。 管理器将按服务器的权值建立一个调度序列来 分配客户请求。这种算法考虑了服务器处理能 力, 但仍然存在动态负载不平衡问题
FC将通道和网络的优点集为一体，既具备互 操作性、传输距离长以及支持多种通信协议 的网络功能，又表现出单一、重现性强以及 传输速率高的通道特性
FC采用层次结构定义, 共有五层, 分别定义了 物理链路与特性、数据同步与编码、网络传 输机制、点对多点通信功能、高层协议向低 层映射方法等
33
FC主要采用FC交换机实现各个计算机或I/O 设备之间的连接 FC交换机是中间节点，具有路由选择、流量 控制、差错处理以及节点端口管理等功能，它 与端设备之间采用点到点的连接，其传输距离 主要取决于所选用的传输介质 为了适应广泛的通信需求，FC标准规定FC交 换机应提供三种服务：面向线路连接的服务、 有确认的无连接服务和无确认的无连接服务
集群(Cluster)系统是由多台独立的计算机相互 连接而成的并行计算机系统，并作为单一的高 性能服务器或计算机系统来应用
集群系统的核心技术是负载平衡和系统容错， 主要为了提高整个系统的性能和可用性，为客 户提供24×7不停机的高质量服务
NAS服务器主要有两种应用模式：一是直接 作为文件服务器；二是作为Web、FTP和EMail等服务器的后端存储器 NAS服务器一般只支持文件存取，而不支持 数据块(记录)存取，不能作为数据库服务器的 后端存储器 在基于NAS的灾难恢复系统中，将整个网络 系统分成三个网络：客户网络、服务器网络 和存储网络
21
轮循调度算法：管理器平等对待集群系统内所 有服务器，以循环调度方式将客户请求分配各 个服务器，而不考虑每个服务器处理能力、响 应时间和已有负载(连接数目)。这种算法可能 引起服务器之间动态负载不均衡
加权轮循调度算法：根据每个服务器处理能力 设置相应权值, 处理能力越强，权值就越高。 管理器将按服务器的权值建立一个调度序列来 分配客户请求。这种算法考虑了服务器处理能 力, 但仍然存在动态负载不平衡问题
FC将通道和网络的优点集为一体，既具备互 操作性、传输距离长以及支持多种通信协议 的网络功能，又表现出单一、重现性强以及 传输速率高的通道特性
FC采用层次结构定义, 共有五层, 分别定义了 物理链路与特性、数据同步与编码、网络传 输机制、点对多点通信功能、高层协议向低 层映射方法等
33
FC主要采用FC交换机实现各个计算机或I/O 设备之间的连接 FC交换机是中间节点，具有路由选择、流量 控制、差错处理以及节点端口管理等功能，它 与端设备之间采用点到点的连接，其传输距离 主要取决于所选用的传输介质 为了适应广泛的通信需求，FC标准规定FC交 换机应提供三种服务：面向线路连接的服务、 有确认的无连接服务和无确认的无连接服务
集群(Cluster)系统是由多台独立的计算机相互 连接而成的并行计算机系统，并作为单一的高 性能服务器或计算机系统来应用
集群系统的核心技术是负载平衡和系统容错， 主要为了提高整个系统的性能和可用性，为客 户提供24×7不停机的高质量服务
《容灾备份介绍》PPT课件
Tier 2 – PTAM+热备站点 Tier 1 – PTAM
Days Weeks
RTO
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 7
灾备系统建设的国内标准
6级
数据零丢失和 远程集群支持
实现远程数据实时备份，实现零丢失 应用软件可以实现实时无缝切换 远程集群系统的实时监控和自动切换能力
《容灾备份介绍》PPT课件
本PPT课件仅供学习用 本PPT课件仅供学习用 本PPT课件仅供学习用
学完请删除！
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
数据的重要性
IDC统计：美国在2000年以前的十年间发生过灾难的公司中，有55％当 时倒闭，剩下的45％中，因为数据丢失，有29％也在两年之内倒闭，生 存下来的仅占16％； Gartner Group：在经历大型灾难而导致系统停运的公司中有2/5再也没 有恢复运营，剩下的公司中也有1/3在两年内破产； 美国明尼苏达大学：如果在发生数据丢失灾难后的两个星期内，无法 恢复公司的业务系统，75%的公司业务将会完全停顿，43%的公司将再 也无法开业 ； 成都大地震导致金融界的经济损失50－100亿，利润下滑7％。
Huawei Confidential
Page 9
银行业相关法规的相关条款
选自《商业银行操作风险管理指引》
第十九条 商业银行应当制定与其业务规模和复杂性相适应的应急和业务 连续方案，建立恢复服务和保证业务连续运行的备用机制，并应当定期检 查、测试其灾难恢复和业务连续机制，确保在出现灾难和业务严重中断时 这些方案和机制的正常执行。
容灾的基本知识-PPT文档资料
容灾的基本知识
辽宁维森培训课程
为什么需要建立容灾系统
• 我们的业务越来越依赖于计算机信息系统 • 衡量一个计算机信息系统首要指标 – 连续可用性 • 灾难对系统的可用性影响 – 软件故障、黑客、人为破坏 – 火灾、水灾 – 地震、战争 – 区域电力中断 导致 – 重要信息丢失 – 服务中断 – 经济损失 – 客户流失 • 遭受灾难的公司5个中有2个在两年之内倒闭(Garner Group) • 系统容灾，已经刻不容缓！
• 数据级容灾是指通过建立异地容灾中心，做数据的远程 备份，在灾难发生之后要确保原有的数据不会丢失或者 遭到破坏，但在数据级容灾这个级别，发生灾难时应用
是会中断的。在数据级容灾方式下，所建立的异地容灾
中心可以简单地把它理解成一个远程的数据备份中心。 数据级容灾的恢复时间比较长，但是相比其他容灾级别 来讲它的费用比较低，而且构建实施也相对简单。
• 中国近年灾难的影响
– 2019年8月国务院办公厅印发的《国家综合减灾“十一五”规划》中指出，据 估计我国近年来各类灾情综合直接损失已高达8％的GDP（大多数发达国家只 是千分之几） – 自然灾害的种类是多种多样的，洪涝、台风、干旱等每年给国家带来2000亿元 左右的经济损失 －－国家减灾委
业务连续性的重要性
容灾站点的选择
投入 最合适的就是最好的 （TCO)
•
容灾系统
–
• 容灾系统是指在相隔较远的异地，建立两套或多套功能 相同的IT系统，互相之间可以进行健康状态监视和功能切 换，当一处系统因意外（如火灾、地震等）停止工作时
，整个应用系统可以切换到另一处，使得该系统功能可
以继续正常工作。容灾技术是系统的高可用性技术的一 个组成部分，容灾系统更加强调处理外界环境对系统的 影响，特别是灾难性事件对整个IT节点的影响，提供节点 级别的系统恢复功能。
辽宁维森培训课程
为什么需要建立容灾系统
• 我们的业务越来越依赖于计算机信息系统 • 衡量一个计算机信息系统首要指标 – 连续可用性 • 灾难对系统的可用性影响 – 软件故障、黑客、人为破坏 – 火灾、水灾 – 地震、战争 – 区域电力中断 导致 – 重要信息丢失 – 服务中断 – 经济损失 – 客户流失 • 遭受灾难的公司5个中有2个在两年之内倒闭(Garner Group) • 系统容灾，已经刻不容缓！
• 数据级容灾是指通过建立异地容灾中心，做数据的远程 备份，在灾难发生之后要确保原有的数据不会丢失或者 遭到破坏，但在数据级容灾这个级别，发生灾难时应用
是会中断的。在数据级容灾方式下，所建立的异地容灾
中心可以简单地把它理解成一个远程的数据备份中心。 数据级容灾的恢复时间比较长，但是相比其他容灾级别 来讲它的费用比较低，而且构建实施也相对简单。
• 中国近年灾难的影响
– 2019年8月国务院办公厅印发的《国家综合减灾“十一五”规划》中指出，据 估计我国近年来各类灾情综合直接损失已高达8％的GDP（大多数发达国家只 是千分之几） – 自然灾害的种类是多种多样的，洪涝、台风、干旱等每年给国家带来2000亿元 左右的经济损失 －－国家减灾委
业务连续性的重要性
容灾站点的选择
投入 最合适的就是最好的 （TCO)
•
容灾系统
–
• 容灾系统是指在相隔较远的异地，建立两套或多套功能 相同的IT系统，互相之间可以进行健康状态监视和功能切 换，当一处系统因意外（如火灾、地震等）停止工作时
，整个应用系统可以切换到另一处，使得该系统功能可
以继续正常工作。容灾技术是系统的高可用性技术的一 个组成部分，容灾系统更加强调处理外界环境对系统的 影响，特别是灾难性事件对整个IT节点的影响，提供节点 级别的系统恢复功能。
容灾技术对比和v1讲解

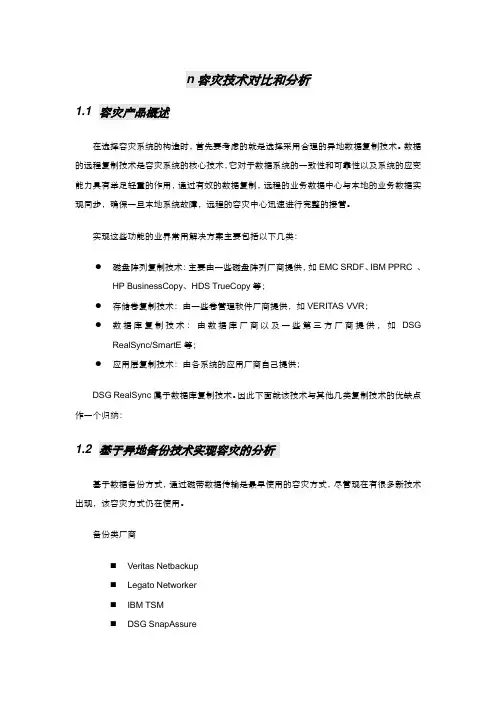

n容灾技术对比和分析1.1 容灾产品概述在选择容灾系统的构造时，首先要考虑的就是选择采用合理的异地数据复制技术。
数据的远程复制技术是容灾系统的核心技术，它对于数据系统的一致性和可靠性以及系统的应变能力具有举足轻重的作用，通过有效的数据复制，远程的业务数据中心与本地的业务数据实现同步，确保一旦本地系统故障，远程的容灾中心迅速进行完整的接管。
实现这些功能的业界常用解决方案主要包括以下几类：●磁盘阵列复制技术：主要由一些磁盘阵列厂商提供，如EMC SRDF、IBM PPRC 、HP BusinessCopy、HDS TrueCopy等；●存储卷复制技术：由一些卷管理软件厂商提供，如VERITAS VVR；●数据库复制技术：由数据库厂商以及一些第三方厂商提供，如DSGRealSync/SmartE等；●应用层复制技术：由各系统的应用厂商自己提供；DSG RealSync属于数据库复制技术。
因此下面就该技术与其他几类复制技术的优缺点作一个归纳：1.2 基于异地备份技术实现容灾的分析基于数据备份方式，通过磁带数据传输是最早使用的容灾方式，尽管现在有很多新技术出现，该容灾方式仍在使用。
备份类厂商⏹Veritas Netbackup⏹Legato Networker⏹IBM TSM⏹DSG SnapAssure基于数据备份技术的容灾使用此方式的优点是：⏹成本较低，简单可行⏹容灾端可以异构存储⏹如是文件系统应用，容灾端可以异构主机平台此方式的缺点是：⏹实时性差，发生问题，数据丢失量大⏹磁带不可靠⏹磁带恢复慢，RTO长⏹数据库应用通常不能跨平台。
1.3 基于应用层容灾技术的分析1.4 基于磁盘阵列复制容灾技术的分析采用基于存储的容灾方案的技术核心是利用存储阵列自身的盘阵对盘阵的数据块复制技术实现对生产数据的远程拷贝，从而实现生产数据的灾难保护。
在主数据中心发生灾难时，可以利用灾备中心的数据在灾备中心建立运营支撑环境，为业务继续运营提供IT支持。
目前主流容灾技术对比介绍
较低(如损 失至少一 个记录)
高(I/O级)
高(I/O级)
高(I/O级)
<10%
20%－30% 10% 对主机无明 显性能影响
同构主机 异构存储
同构主机 异构存储
同构主机 异构存储
同构主机 同构存储
只复制数据库 数据;无法实 现备份数据的 迅速回切
支持同步方式
支持同步和异 步方式
两端都需要同 一系列存储
虚拟化存储设备物理数据复制
虚拟化设备
WAN
HP Server HP Server
HP Server HP Server
FC Switch
光纤直联/DWDM
异构存储设备 虚拟化设备
虚拟化设备
FC Switch
异构存储设备
优点 支持异构存储 结构比较简单 对磁盘子系统透明 成本相对较低
缺点 占用主机资源10% ) 主机写操作性能受影响
• Microsoft SQL Server – Log Shipping (内置功能) • IBM DB2 HADR、IBM INFORMIX HDR
各种数据和应用容灾方式
• 主机层次容灾
– 裸盘卷
• Veritas Volume Manager – 两端要同样操作系统; 有限种类OS 支持(AIX,HP-UNIX,SOLARIS)
TIBCO
系统镜像软件
Veritas Volume Rep 阵列硬件数据复 制功能（同步／ 异步）
数据库中 变化的记 录 （基本等 于交易数 据量）
数据块（4 －8倍交易 数据量）
数据块（4 －8倍交易 数据量）
数据块（4 －8倍交易 数据量）
低(无须大量 修改应用)
容灾的基本知识-PPT文档资料
VERITAS NetBackup Vault
Oracle Server Backup Client
Tape Library
本地离线容灾备份
RAID or JBOD
本地离线容灾备份（续）
• 不足：该方案的设计上，如果只是单一的使用
NetWorker进行备份，一旦发生故障，备份时间点 到灾难事件点之间的数据在数据库日文件损坏时， 无法恢复，而且恢复的时间较长。
• 应用级容灾是在数据级容灾的基础之上，在备份站点同样构建一套
相同的应用系统，通过同步或异步复制技术，这样可以保证关键应
用在允许的时间范围内恢复运行，尽可能减少灾难带来的损失，让 用户基本感受不到灾难的发生，这样就使系统所提供的服务是完整
的、可靠的和安全的。应用级容灾生产中心和异地灾备中心之间的
数据传输是采用异类的广域网传输方式；同时应用级容灾系统需要 通过更多的软件来实现，可以使多种应用在灾难发生时可以进行快
（五）商业银行灾难恢复和业务连续方案的质量和全面性；
第一级：基本支持
备份介质场外存放
有符合介质存放条件的场地
容灾解决方案
第二级：备用场地支持
（红色表示较上一级别增加的部分）
备份介质场外存放
有符合介质存放条件的场地
容灾解决方案
第三级:电子传输和部分设备支持
（红色表示较上一级别增加的部分）
备份介质场外存放
有符合介质存放条件的场地
容灾解决方案
第四级：电子传输及完整设备支持
（红色表示较上一级别增加的部分）
备份介质场外存放
有符合介质存放条件的场地 7x24小时运作
就绪或运行状态
容灾解决方案
就绪状态
第五级：实时数据传输及完整设备支持
容灾技术介绍
容灾技术介绍传统的容灾技术通常是指针对生产系统的灾难采用的远程备份系统技术。
但是，随着对容灾系统要求的不断提高，现在的容灾技术包括了可能引起生产系统服务停止的所有防范和保护技术。
一般来讲，一个容灾系统中实现数据容灾和应用容灾采取不同的实现技术，数据容灾技术包括数据备份技术、数据复制技术和数据管理技术等，而应用容灾技术包括灾难检测技术、系统迁移技术和系统恢复技术等等。
（一）数据备份技术数据备份就是把数据从生产系统备份到备份系统介质中的过程。
常见的数据备份技术有以下几种：1．主机备份这种备份就是传统意义上的基于主机（Host-based的备份。
主机负责将数据备份到和主机直接相连的存储介质上（一般是磁带）。
虽然这种备份的速度快，管理简单，但是仅能适应于单台服务器备份，并且在灾难恢复过程中，系统恢复的时间长。
2．网络备份随着网络的发展，传统的主机备份渐渐地转向了网络备份，即系统中备份数据的传输以网络为基础。
根据备份系统中备份服务器、介质服务器是否在同一个LAN中，可以将网络备份分为基于局域网的备份和远程网络备份。
3．专有存储网络备份当存储系统成为一个独立于备份系统的系统之后，特别是存储局域网（Storage Area Storage SAN的发展，使得备份过程可以在存储局域网中实现。
根据备份过程中对应用服务器的影响，专有存储网络备份可以分为LAN-Free备份和Server-Free备份。
LAN-Free备份，是在存储网络（Storage Network）之上建立的一种备份系统。
在该备份系统中，生产系统的存储和介质服务器的存储直接通过专用存储网络进行连接，在备份过程中，庞大的备份数据不经过主机系统所在的网络，而是通过专用的存储网络传输到介质上。
这种备份方式的优点是共享介质资源，实现集中管理，不会对主机系统网络有影响。
缺点是实现比较复杂，成本相对较高。
Server-Free备份则是建立在存储区域网（Storage Area Network的基础上，备份过程无需应用服务器参号数据传输的备份系统。
《容灾的基本知识》课件
容灾的分类
根据容灾的级别，可以分为数据级容灾和应用级容灾。数据 级容灾主要关注数据的备份和恢复，而应用级容灾则更注重 整个应用系统的可用性和连续性。
根据容灾的范围，可以分为本地容灾和远程容灾。本地容灾 是指在本地的数据中心进行备份和恢复，而远程容灾则将数 据备份到远程发展
云计算在容灾领域的应用
云计算技术为容灾提供了更高效、灵活的解决方案，通过云端存储和计算资源，可 以实现数据备份、恢复和迁移等功能，提高容灾的可靠性和可用性。
云计算的弹性扩展和按需付费的特点，使得企业可以根据实际需求灵活配置容灾资 源，降低容灾成本。
云计算的跨地域性为容灾提供了更广阔的覆盖范围，可以实现全球范围内的数据同 步和备份，提高企业的业务连续性。
THANKS 感谢观看
负载均衡技术
通过负载均衡技术，将系统负载分散到多个服务器上，提 高系统性能和可靠性。
在容灾系统中，负载均衡技术可以确保在灾难发生时，有 足够的服务器资源来快速恢复系统运行。
03 容灾实施步骤
容灾计划制定
确定容灾目标和需求
明确容灾的级别、数据恢复点目标（ RTO）和数据恢复时间目标（RPO） 。
AI技术在容灾领域的探索与应用
AI技术可以通过机器学习和深度学习算法，对容灾数据进行智能分析和预测，提前发现潜在 的数据风险和故障点，提高容灾的预防能力。
AI技术可以优化容灾资源的配置和调度，实现自动化和智能化的容灾管理，提高容灾的效率 和可靠性。
AI技术可以模拟和测试容灾方案的效果，对容灾方案进行持续改进和优化，提高容灾的适应 性和可靠性。
根据测试结果，对备份和恢复流程 进行优化，提高数据的安全性和可 靠性。
容灾演练与模拟故障处理
制定演练计划
信息安全技术教程-第3章ppt课件
2
完整版ppt课件
（一）容灾的目的
容灾，顾名思义，是指对灾难的容忍，在灾难发生 后能恢复灾难前的业务。
实例证明有没有良好的容灾计划将会成为一个企业 在灾难面前能否继续生存的关键。做好容灾计划， 未雨绸缪，才能在灾难发生的时候沉着应对，将损 失降到最低。
3
完整版ppt课件
（二）容灾的含义
容灾，就是减少灾难事件发生的可能性以及限制灾 难对关键业务流程所造成的影响的一整套行为。
14
完整版ppt课件
四、数据备份策略
在数据备份之前，需要选择合适的备份策略用来决 定何时需要备份、备份什么数据，以及出现故障时 的恢复方式。备份策略主要有以下几种形式：
（一）完全备份（Full Backup） （二）增量备份（Incremental Backup） （三）累计备份(Cumulative Backup） （四）混合应用
7
完整版ppt课件
容灾等级与数据重要性关系
8
完整版ppt课件
目前，关于容灾等级通用的国际标准是SHARE 组织于1992年在Anaheim 提出的SHARE78。
SHARE78将容灾系统定义成七个层次，这七个 层次对应的容灾方案在功能、适用范围等方面都有 所不同，所以，用户选型应分清层次。
（1）第0级——本地冗余备份。 （2）第1级——数据介质转移。 （3）第2级——应用系统冷备。 （4）第3级——数据电子传送。 （5）第4级——应用系统温备。 （6）第5级——应用系统热备。 （7）第6级——数据零丢失。
4
完整版ppt课件
（三）容灾与灾难恢复、数据容灾等的关系
在讲到容灾的时候，还经常有一些相关的词语出现 ，如灾难恢复、数据容灾、容灾备份等。这里灾难 恢复和容灾是同一个意思，都是指在灾难发生时保 持系统的业务持续性。
容灾技术PPT
中国信息安全认证中心 四川省计算机信息系统集成行业协会
灾难的级别
IBM公司的SHARE 78标准（1992年）将容灾分为从1到7 的七个等级，这七个等级描述了不同的容灾需求。 其中第1级仅在本地作了数据备份，如果整个本地数据中 心发生灾难，将无法恢复数据，在这种情况下起不到容 灾的作用。 第7级是灾难恢复的最高级别，不仅能够保证数据的完全 一致性，而且具备应用的自动切换能力，保证应用不间 断，数据零丢失。
IP网络
= IP = FC 服务器 服务器
SAN存储
FCIP-SAN存储结构
中国信息安全认证中心 四川省计算机信息系统集成行业协会
IP存储
IP存储优点： • 成本低 • 高扩展性 • 无距离限制 IP存储缺点： • 低速 • 高延迟 • IP存储协议不很成熟
中国信息安全认证中心
四川省计算机信息系统集成行业协会
集群 人工迁移 磁带恢复
中国信息安全认证中心
四川省计算机信息系统集成行业协会
本地数据容灾技术
本地数据容灾技术
RAID技术
RAID 控制器
主机 RAID 阵列
中国信息安全认证中心 四川省计算机信息系统集成行业协会
磁盘RAID组件
RAID组件
物理阵列
逻辑阵列
RAID 控制器
逻辑阵列
主机 RAID 阵列
中国信息安全认证中心
四川省计算机信息系统集成行业协会
SAN存储
存储区域网络（SAN）
IP 网络
SAN 交换机
客户端
服务器
FC-SAN存储
中国信息安全认证中心 四川省计算机信息系统集成行业协会
数据存储
IP存储
灾难的级别
IBM公司的SHARE 78标准（1992年）将容灾分为从1到7 的七个等级，这七个等级描述了不同的容灾需求。 其中第1级仅在本地作了数据备份，如果整个本地数据中 心发生灾难，将无法恢复数据，在这种情况下起不到容 灾的作用。 第7级是灾难恢复的最高级别，不仅能够保证数据的完全 一致性，而且具备应用的自动切换能力，保证应用不间 断，数据零丢失。
IP网络
= IP = FC 服务器 服务器
SAN存储
FCIP-SAN存储结构
中国信息安全认证中心 四川省计算机信息系统集成行业协会
IP存储
IP存储优点： • 成本低 • 高扩展性 • 无距离限制 IP存储缺点： • 低速 • 高延迟 • IP存储协议不很成熟
中国信息安全认证中心
四川省计算机信息系统集成行业协会
集群 人工迁移 磁带恢复
中国信息安全认证中心
四川省计算机信息系统集成行业协会
本地数据容灾技术
本地数据容灾技术
RAID技术
RAID 控制器
主机 RAID 阵列
中国信息安全认证中心 四川省计算机信息系统集成行业协会
磁盘RAID组件
RAID组件
物理阵列
逻辑阵列
RAID 控制器
逻辑阵列
主机 RAID 阵列
中国信息安全认证中心
四川省计算机信息系统集成行业协会
SAN存储
存储区域网络（SAN）
IP 网络
SAN 交换机
客户端
服务器
FC-SAN存储
中国信息安全认证中心 四川省计算机信息系统集成行业协会
数据存储
IP存储
国内外容灾技术及产品介绍ppt课件
2020/3/26
21
容灾技术及产品
基于应用备份的软件产品
Mars-火星舱 企业级备份软件 MBA（Mars Backup Advanced）
2020/3/26
22
容灾技术及产品
基于应用备份的软件产品
亚势（Ahsay）-数据库和邮件备份代理
2020/3/26
23
容灾技术及产品
基于应用备份的软件产品
2020/3/26
43
容灾技术及产品
基于卷/磁盘/文件/块复制的产品
AnyBackup Family-爱数备份存储柜VX
2020/3/26
44
容灾技术及产品
基于卷/磁盘/文件/块复制的产品
Mars-火星舱 持续数据保护站 MSA-CPA（Continue Protection Appliance）
2020/3/26
32
容灾技术及产品
基于数据库日志备份的产品
浪擎Ａ镜像产品
2020/3/26
33
容灾技术及产品
基于数据库日志备份的产品
浪擎Ａ镜像产品
2020/3/26
34
容灾技术及产品
基于数据库日志备份的产品
鼎甲-鼎甲迪备（DBackup）-数据同步功能
2020/3/26
35
容灾技术及产品
基于卷/磁盘/文件/块复制的产品
Bakbone- Disk-to-Disk数据保护
2020/3/26
42
容灾技术及产品
基于卷/磁盘/文件/块复制的产品
飞康-Filesafe/Disksafe
通过飞康公司的客户端软件Filesafe或Disksafe将生产主机的生产数 据直接传输到远程的飞康CDP管理器上，实现远程灾难备份。飞康的 Filesafe用于基于文件级的远程灾难备份，而Disksafe则用于基于块级和 操作系统的远程灾难备份。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– Oracle Data Guard (log shipping); 同步或者异步 – Data Guard plus Redo Log Storage Mirroring 异步但是不会丢失数据 – Advanced Replication 高级复制, 双向, 异构操作系统主机在两端; 两边可
以读写 – SharePlex – Transaction Log Shipping 支持异构操作系统主机在另外一端
数据级
数据备份-基于磁带
SAN备份
client network
hp-ux
solaris
NT
专用备份 方式
网络备份 SAN备份 零停机备份
直连备份方式
网络备份 client network
hp-ux
solaris NT
disk array
SAN w/ FC Switch
tape libraries
零停机备份
•逻辑数据复制
利用中间件软件实现交易数据的远程 备份
利用数据库系统本身实现数据库远程 备份
实现远程容灾的 四种主要方式
2020/11/21
•物理数据复制
利用系统软件或虚拟存储设备, 实现数 据网络镜像
利用存储子系统实现硬件级数据远程 复制
各种数据和应用容灾方式
主机
应用
DBMS 数据库管理系统
文件系统 裸设备/卷 设备I/O驱动程序
• IBM Tivoli TSM • HP Data Protect • Veritas BackUp EXC 和NetBackUp • Emc Legato Networker • CA • BakBone Netvault • Commvault
• 磁带厂家
• STK • IBM • HP • Quantum
备 流路径不相同
• In Band典型产品有( IBM SVC, HP SVS200(OEM hds), HDS NSC55 ，
FalconStor IPStor , DataCore ） Out Of Band典型产品有（ EMC
Invista，以色列StoreAge SMV (LSI 收购),CISCO MDS(与IBM合作)
2020/11/21
各种数据和应用容灾方式
• 磁盘阵列容灾
• IBM PPRC • HP Continous Access
• EMC Mirror view /SDRF
• HDS True copy
2020/11/21
交易数据复制
client network
hp-ux solaris
NT
dedicated backup network
backup server
2020/11/21
tape library
备份窗口
disk array
P-VOL
C1
backup tape server library
数据备份软件与磁厂家
• 数据备份软件
• IBM HAGEO (对AIX系统)
– 文件
• HP OpenView Storage Mirroring (对 WINDOWS平台) • EMC replicate(对 WINDOWS平台)
2020/11/21
各种数据和应用容灾方式
• SAN层次容灾(虚拟存储设备)
• 针对异构主机、存储平台,多型号,多厂家 • 分为带内虚拟存储(In Band)和带外虚拟存储(Out Of Band) • In Band(数据流和控制设备流路径相同), Out Of Band数据流和控制设
source: Ontrack, a data availability service provider
建立容灾高可用环境的必要性
• 降低关键业务运行风 险
• 最大限度地保护业务 数据的实时性，完整 性和一致性
• 增强数据中心的可用 性和业务规划的灵活 性
• 增强企业的核心竞争 能力
2020/11/21
• Microsoft SQL Server – Log Shipping (内置功能) • IBM DB2 HADR、IBM INFORMIX HDR
2020/11/21
各种数据和应用容灾方式
• 主机层次容灾
– 裸盘卷
• Veritas Volume Manager – 两端要同样操作系统; 有限种类OS 支持(AIX,HP-UNIX,SOLARIS)
高可用数据存储系统需求分析
•高性能 •高可用性 •兼容性 •可扩展性 •易管理性
2020/11/21
高可靠性灾难恢复系统层次
▪业务级容灾 ▪应用级容灾 ▪数据级容灾
2020/11/21
s1
s2
s3
s4
sn
业务级
Site A
应用级 Site B
ESCON, FC, FDDI, 10/100, ATM, switches, hubs
主流容灾技术对比
2020/11/21
议程
一：什么是容灾，以及容灾的重要性 容灾的问题分析 数据的备份 容灾的方式
二：容灾解决方案 基于主机的容灾解决方案 基于SAN的容灾解决方案: 基于存储系统的容灾解决方案:
三：未来容灾数据中心建设模式、服务优势 全面的、完整的、可靠的容灾实施服务 容灾的成功案例分析
应用种类
•数据库 – 裸盘 •数据库 – 文件系统 •文件 (数据, 媒体)
磁盘阵列协议 SCSI, FC 网络文件服务协议: NFS, CIFS
缓存
磁盘阵列
2020/11/21
SAN
IP
NAS
各种数据和应用容灾方式
• 主机层次容灾
– 数据库方式
• Sybase – Advanced Replication • Oracle
2020/11/21
非计划停机或数据丢失的原因
隔离的， 实时的数 据复制
计算机 病毒 7%
人为错误
32% 14%
软件投产前 在本地的数 据拷贝上进 行测试
应用软件故障
RAID, 集群以 及本地／远程 数据镜像
2020/11/21
44% 系统硬件故障
3% 场地灾害
唯一方式是采用 远程数据复制或 离线数据备份及 介质异地存放
2020/11/21
数据备份-基于快照和镜像技术(本地)
• IBM Flash copy和 Vloume copy • HP Business copy • Emc Snap shot 和Snap clone • HDS Copy-on-Write Snapshot 和Shadow Image
2020/11/21
以读写 – SharePlex – Transaction Log Shipping 支持异构操作系统主机在另外一端
数据级
数据备份-基于磁带
SAN备份
client network
hp-ux
solaris
NT
专用备份 方式
网络备份 SAN备份 零停机备份
直连备份方式
网络备份 client network
hp-ux
solaris NT
disk array
SAN w/ FC Switch
tape libraries
零停机备份
•逻辑数据复制
利用中间件软件实现交易数据的远程 备份
利用数据库系统本身实现数据库远程 备份
实现远程容灾的 四种主要方式
2020/11/21
•物理数据复制
利用系统软件或虚拟存储设备, 实现数 据网络镜像
利用存储子系统实现硬件级数据远程 复制
各种数据和应用容灾方式
主机
应用
DBMS 数据库管理系统
文件系统 裸设备/卷 设备I/O驱动程序
• IBM Tivoli TSM • HP Data Protect • Veritas BackUp EXC 和NetBackUp • Emc Legato Networker • CA • BakBone Netvault • Commvault
• 磁带厂家
• STK • IBM • HP • Quantum
备 流路径不相同
• In Band典型产品有( IBM SVC, HP SVS200(OEM hds), HDS NSC55 ，
FalconStor IPStor , DataCore ） Out Of Band典型产品有（ EMC
Invista，以色列StoreAge SMV (LSI 收购),CISCO MDS(与IBM合作)
2020/11/21
各种数据和应用容灾方式
• 磁盘阵列容灾
• IBM PPRC • HP Continous Access
• EMC Mirror view /SDRF
• HDS True copy
2020/11/21
交易数据复制
client network
hp-ux solaris
NT
dedicated backup network
backup server
2020/11/21
tape library
备份窗口
disk array
P-VOL
C1
backup tape server library
数据备份软件与磁厂家
• 数据备份软件
• IBM HAGEO (对AIX系统)
– 文件
• HP OpenView Storage Mirroring (对 WINDOWS平台) • EMC replicate(对 WINDOWS平台)
2020/11/21
各种数据和应用容灾方式
• SAN层次容灾(虚拟存储设备)
• 针对异构主机、存储平台,多型号,多厂家 • 分为带内虚拟存储(In Band)和带外虚拟存储(Out Of Band) • In Band(数据流和控制设备流路径相同), Out Of Band数据流和控制设
source: Ontrack, a data availability service provider
建立容灾高可用环境的必要性
• 降低关键业务运行风 险
• 最大限度地保护业务 数据的实时性，完整 性和一致性
• 增强数据中心的可用 性和业务规划的灵活 性
• 增强企业的核心竞争 能力
2020/11/21
• Microsoft SQL Server – Log Shipping (内置功能) • IBM DB2 HADR、IBM INFORMIX HDR
2020/11/21
各种数据和应用容灾方式
• 主机层次容灾
– 裸盘卷
• Veritas Volume Manager – 两端要同样操作系统; 有限种类OS 支持(AIX,HP-UNIX,SOLARIS)
高可用数据存储系统需求分析
•高性能 •高可用性 •兼容性 •可扩展性 •易管理性
2020/11/21
高可靠性灾难恢复系统层次
▪业务级容灾 ▪应用级容灾 ▪数据级容灾
2020/11/21
s1
s2
s3
s4
sn
业务级
Site A
应用级 Site B
ESCON, FC, FDDI, 10/100, ATM, switches, hubs
主流容灾技术对比
2020/11/21
议程
一：什么是容灾，以及容灾的重要性 容灾的问题分析 数据的备份 容灾的方式
二：容灾解决方案 基于主机的容灾解决方案 基于SAN的容灾解决方案: 基于存储系统的容灾解决方案:
三：未来容灾数据中心建设模式、服务优势 全面的、完整的、可靠的容灾实施服务 容灾的成功案例分析
应用种类
•数据库 – 裸盘 •数据库 – 文件系统 •文件 (数据, 媒体)
磁盘阵列协议 SCSI, FC 网络文件服务协议: NFS, CIFS
缓存
磁盘阵列
2020/11/21
SAN
IP
NAS
各种数据和应用容灾方式
• 主机层次容灾
– 数据库方式
• Sybase – Advanced Replication • Oracle
2020/11/21
非计划停机或数据丢失的原因
隔离的， 实时的数 据复制
计算机 病毒 7%
人为错误
32% 14%
软件投产前 在本地的数 据拷贝上进 行测试
应用软件故障
RAID, 集群以 及本地／远程 数据镜像
2020/11/21
44% 系统硬件故障
3% 场地灾害
唯一方式是采用 远程数据复制或 离线数据备份及 介质异地存放
2020/11/21
数据备份-基于快照和镜像技术(本地)
• IBM Flash copy和 Vloume copy • HP Business copy • Emc Snap shot 和Snap clone • HDS Copy-on-Write Snapshot 和Shadow Image
2020/11/21
