科远DCS系统方案

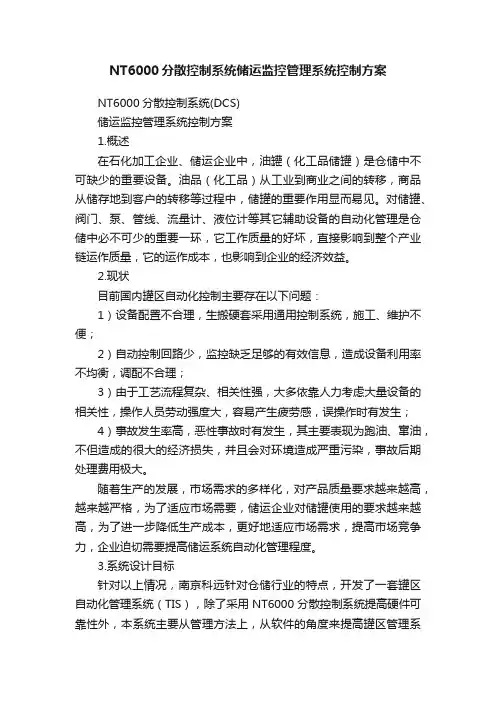

NT6000分散控制系统储运监控管理系统控制方案
NT6000分散控制系统储运监控管理系统控制方案NT6000分散控制系统(DCS)储运监控管理系统控制方案1.概述在石化加工企业、储运企业中，油罐（化工品储罐）是仓储中不可缺少的重要设备。
油品（化工品）从工业到商业之间的转移，商品从储存地到客户的转移等过程中，储罐的重要作用显而易见。
对储罐、阀门、泵、管线、流量计、液位计等其它辅助设备的自动化管理是仓储中必不可少的重要一环，它工作质量的好坏，直接影响到整个产业链运作质量，它的运作成本，也影响到企业的经济效益。
2.现状目前国内罐区自动化控制主要存在以下问题：1）设备配置不合理，生搬硬套采用通用控制系统，施工、维护不便；2）自动控制回路少，监控缺乏足够的有效信息，造成设备利用率不均衡，调配不合理；3）由于工艺流程复杂、相关性强，大多依靠人力考虑大量设备的相关性，操作人员劳动强度大，容易产生疲劳感，误操作时有发生；4）事故发生率高，恶性事故时有发生，其主要表现为跑油、窜油，不但造成的很大的经济损失，并且会对环境造成严重污染，事故后期处理费用极大。
随着生产的发展，市场需求的多样化，对产品质量要求越来越高，越来越严格，为了适应市场需要，储运企业对储罐使用的要求越来越高，为了进一步降低生产成本，更好地适应市场需求，提高市场竞争力，企业迫切需要提高储运系统自动化管理程度。
3.系统设计目标针对以上情况，南京科远针对仓储行业的特点，开发了一套罐区自动化管理系统（TIS），除了采用NT6000分散控制系统提高硬件可靠性外，本系统主要从管理方法上，从软件的角度来提高罐区管理系统的自动化程度，扩大操作人员的监视面，加大监控手段，增加自动控制回路与自动监视设备之间相关性，尽量降低操作人员的劳动强度，降低误操作的发生几率，并且可以在第一时间内发出声光报警，提示操作人员及时处理事故隐患。
总之，从源头上防止操作事故的发生，提高自动化程度，提供一个高质量的设备管理方法和操作软件，提供一个友好的人机界面，使操作方便、可靠等是本系统的主要设计目标。
DCS系统安装及调试方案
DCS系统安装及调试方案1.1 施工目的保证DCS系统仪控设备的安装、调整检验、功能调试等工作符合设计和现行标准及营运单位在合同文件中所规定的标准；实现测量和控制的真实、准确、安全、可靠。
由于图纸资料不全，本措施在实际使用时将根据具体设备的产品说明书加以修改和完善。
1.2 适用范围此措施适用于工程DCS系统的设备安装和单体调试。
1.3 施工前的准备工作1.3.1 工程资料收集和技术准备。
1.3.2 接受工程技术人员的技术交底。
1.3.3 参与现场开箱检查验收。
1.3.4 仪器和工具配备（1）用于安装作业的工器具（略）（2）用于量值传递的试验室标准器具（略）（3）用于现场调试的便携式工器具：(A) 多功能信号发生器（电流、电压、频率）(B) 热电偶比较仪(C) 热电阻比较仪(D) 便携式压力（全量程）校验仪(E) 电工工具及高精度数字万用表(F) 制造厂提供的各种专用工器具1.4 作业条件1.4.1 设计院图纸及设备厂家资料齐全。
1.4.2 专业技术负责人已进行现场技术交底。
1.4.3 仪控设备按合同要求如期运抵现场。
1.4.4 集控室工作环境符合下列要求（调试阶段）:照明、空调系统已投用，其温度和湿度控制符合DCS厂家要求温度：10-30℃温度变化率：<5℃/h湿度：45-80%含尘浓度：≤0.3mg/m3振动幅度: ≤0.3mm1.5 方法及步骤1.5.1 设备的开箱验收、储存和搬运。
（1）设备的开箱和验收:(A) 开箱应使用合适的工具，不得猛烈敲击，以防止损坏设备。
(B) 根据装箱清单核对设备的型号、规格、数量、备品和附件。
(C) 清点和登记技术文件、图纸资料。
(D) 检查设备外观应完好，不应有损伤、变形及锈蚀等缺陷；做好开箱记录。
如有型号、数量不符或设备损坏等现象，应上报主管部门，以便与设备供货厂家交涉。
（2）设备的存储和搬运:(A) DCS装置的存储条件必须满足设备厂家要求，分类入库。
dcs控制系统方案
dcs控制系统方案DCS控制系统方案1. 简介DCS（分散控制系统）是一种现代化的工业控制系统，它利用先进的计算机技术和通信技术，将整个控制过程分散在不同的控制单元中，从而实现对工业过程的全面控制。
本文将介绍DCS控制系统的基本原理、特点以及在工业领域的应用。
2. DCS控制系统的基本原理DCS控制系统采用了分散控制的思想，将所有的控制操作分布在不同的控制单元中。
每个控制单元负责管理和控制特定的工业过程，通过互联网或其他通信方式将数据传送到中央控制室。
中央控制室通过集中管理软件将所有的数据进行分析、处理和控制，从而实现对整个工业过程的全面控制。
3. DCS控制系统的特点DCS控制系统具有以下特点：3.1 分散控制DCS控制系统将控制操作分布在不同的控制单元中，实现了分散式控制。
这样做的好处是使控制系统更加灵活、可靠和稳定。
即使某个控制单元出现故障，其他控制单元仍可正常工作，不影响整个系统的运行。
3.2 高度可靠DCS控制系统采用了冗余设计，即在关键的控制设备上使用多个备份，一旦一个设备发生故障，系统会自动切换到备份设备，确保工业过程的连续运行。
这种冗余设计使得DCS控制系统具有较高的可靠性，提高了系统的可用性。
3.3 高度灵活DCS控制系统采用了模块化的设计思路，每个控制单元可以根据不同的需要进行灵活的组合和扩展。
当工业过程需要进行变更或扩大时，只需添加新的控制单元，而不需要对整个系统进行重构或替换，这大大提高了系统的灵活性和可扩展性。
3.4 智能化控制DCS控制系统集成了先进的智能控制算法和人工智能技术，通过大数据分析和机器学习等手段，可以对工业过程进行智能化控制。
系统能够根据实时数据和历史数据进行预测和优化，提高生产效率和质量。
4. DCS控制系统在工业领域的应用DCS控制系统在工业领域有广泛的应用，包括但不限于以下方面：4.1 制造业在制造业中，DCS控制系统可以实现对生产线的全面监控和控制，确保生产过程的稳定性和高效性。
dcs系统调试方案
DCS系统调试方案1. 简介DCS（分散控制系统）是一种用于工业生产过程自动控制的系统，它通过采集、传输和处理各种传感器和执行器的数据来实现对生产过程的控制和优化。
本文档将介绍DCS系统的调试方案，包括调试流程、调试工具和方法。
2. 调试流程DCS系统调试的基本流程如下：1.配置硬件：在开始调试之前，需要正确地连接各个设备，包括传感器、执行器、控制器等。
2.安装软件：根据DCS系统的要求，安装相关软件，并进行必要的配置。
3.确定调试目标：根据生产过程的要求和系统设计，确定需要调试的部分和目标。
4.设计调试方案：根据调试目标，设计相应的调试方案，包括测试用例和测试步骤。
5.执行测试：按照设计好的调试方案，逐步执行测试步骤，观察系统的响应和输出结果。
6.分析测试结果：根据测试结果，分析DCS系统的运行状态和性能指标，发现问题并进行定位。
7.修改参数和配置：根据问题的定位结果，修改系统的参数和配置，优化系统性能。
8.重新测试和验证：对修改后的系统进行重新测试和验证，确保问题得到解决并满足调试目标。
3. 调试工具和方法以下是常用的DCS系统调试工具和方法：3.1 仿真工具仿真工具可以模拟实际的生产环境和过程，提供一个虚拟的环境用于系统调试。
常见的仿真工具包括： - MATLAB/Simulink：提供了丰富的仿真模型和工具箱，可以对DCS系统进行建模和仿真。
- PLC模拟器：模拟PLC（可编程逻辑控制器）的输入和输出信号，用于测试和调试PLC控制程序。
- HMI模拟器：模拟HMI（人机界面）的操作和显示，用于测试和调试人机交互的功能。
3.2 数据采集和监测工具数据采集和监测工具可以用于采集和分析DCS系统中的数据，监测系统的运行状态和性能指标。
常见的工具包括： - 数据记录仪：用于采集和记录传感器的数据，并支持数据分析和导出。
- 网络分析仪：用于监测和分析网络通信的性能指标，如延迟、丢包率等。
- 信号发生器：生成各种类型的信号用于测试和验证系统的响应和输出。
【推荐下载】科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂中的应用
科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂中的应用本文描述了垃圾焚烧发电厂的特点和组成，并介绍了电厂新型系统的发展方向、特点及现场总线的应用，并结合科远的工程实施经验，简单介绍了科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂的应用。
1、垃圾焚烧发电机组的特点近年来，人们对发电机组的环保要求越来越高，垃圾焚烧发电技术在世界范围内得到了迅猛发展和普遍应用。
由于垃圾焚烧发电技术具有高效率处理生活垃圾、节约能源、建设周期短以及有利于环保等特点，我国目前正在逐步加大垃圾焚烧发电机组的资金投入。
随着科技的发展和人们生活水平的提高，人类对能源的消耗不断增加，由此到来的环境污染问题也日益严重。
对能源需求的增加与对污染排放的控制这一矛盾迫使科技工作者不断寻求高效低污染的燃烧技术，加快新型燃烧装置及环保设备的开发。
降低成本、提高可靠性、降低污染排放成为电力行业的追求目标。
垃圾焚烧发电技术作为传统行业派生的新行业，由于其燃料主要是生活垃圾等，因此，燃烧过程可以实现垃圾无害化，而且使垃圾容量大幅缩减，清洁环保；垃圾焚烧机组还有建设周期短，节约能源且环保等优点。
故该项技术目前越来越受到重视，并得到迅速推广和不断发展。
2、垃圾焚烧发电机组的控制系统要求垃圾焚烧发电机组的主要组成部分有：焚烧锅炉、余热锅炉、蒸汽轮机、发电机等设备。
同常规的火电机组相比，垃圾焚烧发电中以发电为辅，垃圾燃烧为主。
反映在燃烧系统上，燃烧的热值变化较慢，燃料成份中非可控因素较多，蒸汽负荷的变动较小，压力的变化较大。
因而，对于垃圾焚烧发电，传统的火电燃烧系统的机理和控制方法并不完全适应于垃圾焚烧发电。
垃圾焚烧发电的独特之处决定了其对控制系统的要求既等同于常规要求，又在常规要求中有着极大的变通性。
1）对分系统强烈的独立性的要求：对于垃圾焚烧，以垃圾焚烧为主，发电为辅，在整个控制系统的构成上，独立性的要求明显高于常规的火电机组。
采用分布式的控制系统，不但可以减少整个控制系统的成本，分布式系统的更大的灵活性保证了垃圾焚烧发电的现实可操作性和管理的灵活性。
科远NT6000(DCS分散控制系统)信号强制方法
科远NT6000（DCS分散控制系统）信号强制方法课程简介：一期脱硫DCS系统及二期DCS系统信号强制方法的介绍，附图片说明。
一、工作介绍一期脱硫及二期所有DCS系统均采用南京科远的NT6000系统，因为信号的强制在实际工作当中对机组的安全经济运行有着不可小觑的作用，为方便大家学习交流，在此对信号强制方法作详细的介绍。
二、准备工作（一）填写强制单根据工作要求填写强制单并经批复。
（二）加强监视请运行人员加强与该强制点相关的参数或运行设备情况的监视。
（三）登录用Admin权限登录三、实施步骤1、模拟量点的强制在DCS画面上找到需要强制的点，将鼠标放在该点上，单击鼠标右键，会出现关于该点的测点详细信息，如图用鼠标左键单击右上角的fx图标，进入DCS组态界面，蓝色栏显示的是关于该点的所有属性，如图。
用鼠标左键单击PV栏，在属性栏的右边会出现一个参数栏，如图。
将Scanoff栏选TRUE，然后在Value栏输入所需强制的值，单击空白处就完成了该点的强制。
（二）开关量的强制开关量的强制与模拟量相似，先找到需强制的开关量点，如图点击PV栏，待属性栏的右边出现参数栏后将Scanoff栏选TRUE，然后在Value栏输入所需强制的开关量状态，单击空白处就完成了该点的强制（三）功能块的强制找到所需强制的功能块，点击所需强制的功能块的参数或状态栏，将Scanoff栏选TRUE，然后在Value栏输入所需强制的数值，该输出位置处有红色×形标记。
如图注意事项：1、打开组态软件时，系统默认为只读模式，要选在可编辑模式。
2、厂家建议在线强制，在线强制必须在监视模式下，无需下载。
如采用离线强制则在强制完成后必须重新下载该组态页。
dcs控制方案
dcs控制方案概述：DCS（Distributed Control System，分散控制系统）是一种广泛应用于工业自动化领域的控制系统。
本文将探讨DCS控制方案的设计与实施，从硬件、软件和网络等方面进行详细介绍。
一、硬件设计1. 主控制器主控制器是DCS系统的核心组件，负责协调各个子系统的运行。
主控制器应选择高性能、稳定可靠的设备，并考虑扩展性以应对未来的需求。
2. 输入/输出模块输入/输出模块用于与现场设备进行数据交换。
在选择输入/输出模块时，需考虑与现有设备的兼容性、通信协议以及模块数量和种类的需求。
3. 人机界面人机界面是操作员与DCS系统进行交互的重要途径。
界面设计应简洁直观，具备良好的可用性。
可采用触摸屏、图形化界面等技术，方便操作员进行监控和控制。
二、软件开发1. 系统配置在DCS的软件开发中，首先需要进行系统配置。
配置工作包括设备信息录入、通信参数设置、遥控遥测点位定义等。
合理的系统配置有助于提高系统的稳定性和可靠性。
2. 控制逻辑编程控制逻辑编程是DCS控制方案的核心部分。
编程时应根据实际需求进行逻辑的设计和实现，确保系统具备可靠的自动控制能力。
同时，编程过程中要注重代码的可读性和可维护性。
3. 报警与事件处理DCS系统应具备报警和事件处理功能，及时向操作员提供异常情况的提示和处理建议。
在软件开发过程中，需要设定相关的报警和事件触发条件，并制定相应的处理策略。
三、网络建设1. 网络拓扑结构DCS系统的网络结构应具备可靠性和可扩展性。
通常采用冗余网络拓扑结构，以确保系统在部分网络故障情况下能够正常运行，并能够方便地扩展新设备。
2. 网络安全DCS系统的网络安全至关重要。
应采取一系列措施，如建立防火墙、加密通信、访问控制等，保障系统的安全性和稳定性。
3. 数据通信DCS系统中各设备之间的数据通信是系统正常运行的基础。
需要选择适用的通信协议和传输方式，确保数据的准确性和及时性。
四、方案实施与调试1. 设备安装与连线按照设计方案进行设备的安装和连线工作。
【推荐下载】科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂中的应用
张小只智能机械工业网科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂中的应用本文描述了垃圾焚烧发电厂的特点和组成，并介绍了电厂新型系统的发展方向、特点及现场总线的应用，并结合科远的工程实施经验，简单介绍了科远NT6000分散控制系统(DCS)在垃圾焚烧发电厂的应用。
1、垃圾焚烧发电机组的特点近年来，人们对发电机组的环保要求越来越高，垃圾焚烧发电技术在世界范围内得到了迅猛发展和普遍应用。
由于垃圾焚烧发电技术具有高效率处理生活垃圾、节约能源、建设周期短以及有利于环保等特点，我国目前正在逐步加大垃圾焚烧发电机组的资金投入。
随着科技的发展和人们生活水平的提高，人类对能源的消耗不断增加，由此到来的环境污染问题也日益严重。
对能源需求的增加与对污染排放的控制这一矛盾迫使科技工作者不断寻求高效低污染的燃烧技术，加快新型燃烧装置及环保设备的开发。
降低成本、提高可靠性、降低污染排放成为电力行业的追求目标。
垃圾焚烧发电技术作为传统行业派生的新行业，由于其燃料主要是生活垃圾等，因此，燃烧过程可以实现垃圾无害化，而且使垃圾容量大幅缩减，清洁环保；垃圾焚烧机组还有建设周期短，节约能源且环保等优点。
故该项技术目前越来越受到重视，并得到迅速推广和不断发展。
2、垃圾焚烧发电机组的控制系统要求垃圾焚烧发电机组的主要组成部分有：焚烧锅炉、余热锅炉、蒸汽轮机、发电机等设备。
同常规的火电机组相比，垃圾焚烧发电中以发电为辅，垃圾燃烧为主。
反映在燃烧系统上，燃烧的热值变化较慢，燃料成份中非可控因素较多，蒸汽负荷的变动较小，压力的变化较大。
因而，对于垃圾焚烧发电，传统的火电燃烧系统的机理和控制方法并不完全适应于垃圾焚烧发电。
垃圾焚烧发电的独特之处决定了其对控制系统的要求既等同于常规要求，又在常规要求中有着极大的变通性。
1）对分系统强烈的独立性的要求：对于垃圾焚烧，以垃圾焚烧为主，发电为张小只机械知识库。
DCS系统实施方案说明
DCS系统实施方案说明一、背景介绍。
随着工业自动化水平的不断提高，DCS（分散控制系统）作为一种先进的生产自动化控制系统，已经在许多工业领域得到了广泛的应用。
DCS系统能够实现对生产过程的全面监控和精细控制，提高生产效率，降低人工成本，保障生产安全和产品质量。
因此，对于许多企业来说，引进和实施DCS系统已成为提升企业竞争力和实现可持续发展的重要举措。
二、系统实施目标。
1. 提高生产效率，通过DCS系统的全面监控和精细控制，实现生产过程的自动化和智能化，提高生产效率，降低生产成本。
2. 提升产品质量，DCS系统能够实时监测生产过程中的各项参数，及时发现问题并进行调整，从而保障产品质量。
3. 加强安全管理，DCS系统能够实现对生产过程的全面监控，及时发现安全隐患并采取措施，提高生产安全。
4. 提高企业竞争力，引进和实施先进的DCS系统，能够提高企业的生产效率和产品质量，增强企业在市场竞争中的优势。
三、系统实施步骤。
1. 系统规划，根据企业的实际情况和需求，制定DCS系统实施的整体规划和目标。
2. 系统选型，根据规划目标，选择适合企业需求的DCS系统产品，并与供应商进行洽谈和选型。
3. 系统设计，根据选定的DCS系统产品，进行系统设计和方案制定，包括硬件设备选型、软件编程、网络架构等。
4. 系统采购，按照系统设计方案，进行DCS系统所需硬件设备和软件的采购工作。
5. 系统实施，根据系统设计方案，进行DCS系统的安装、调试和联调工作。
6. 系统验收，对已实施的DCS系统进行全面验收，确保系统能够正常运行和达到预期效果。
四、系统实施注意事项。
1. 充分沟通，在系统实施过程中，与供应商和相关部门进行充分的沟通和协调，确保各项工作有序进行。
2. 人员培训，在系统实施完成后，对相关人员进行系统操作和维护的培训，提高人员的技术水平和系统应用能力。
3. 风险评估，在系统实施前，对可能存在的风险进行评估和预防，确保系统实施过程的顺利进行。
DCS控制系统技术方案
DCS控制系统技术方案DCS（Distributed Control System）控制系统是一种用于工业自动化中的集中式控制系统。
它可以实现对工业过程的通信、监视、控制和优化，提高生产效率和降低成本。
下面是一个关于DCS控制系统技术方案的详细说明，包括系统架构、硬件选型、软件开发和网络配置。
系统架构：DCS控制系统的架构采用分布式的方式，包括多个控制节点和可编程控制器（PLC）。
每个控制节点负责一个子系统或设备的控制，如工艺过程控制、设备控制、安全系统控制等。
PLC负责处理实时控制任务。
这种架构提供了高可靠性和扩展性，同时减少了中央化控制节点的压力。
硬件选型：在DCS控制系统的设计中，需要选择适用于各种工业环境和要求的硬件设备。
首先，选择高可靠性和抗干扰能力强的工控机作为控制节点的核心设备。
其次，选择高速、稳定的传感器和执行器，用于监测和控制工业过程。
此外，还需要选择可靠的通信设备，以实现各个节点之间的数据传输。
软件开发：DCS控制系统的核心是控制节点上的软件程序。
这些软件程序负责处理控制算法、数据采集、通信和用户界面等功能。
在软件开发过程中，需要根据具体的控制任务和要求，选择适用的控制算法和编程语言。
常用的编程语言包括C/C++、Java和Python等。
此外，还需要编写用户界面程序，以方便操作和监视工业过程。
网络配置：DCS控制系统中的各个节点之间需要建立可靠的通信网络，以实现数据传输和控制命令的传递。
常用的网络配置包括以太网、CAN总线和串行通信等。
在网络配置中，需要考虑网络带宽、延迟和安全性等因素。
此外，还需要提供合适的网络拓扑结构和网络协议，以满足系统的可靠性和性能要求。
安全性考虑：DCS控制系统在应对工业自动化过程中，安全性是一个非常重要的问题。
为了确保系统的安全性，需要采取一系列措施。
首先，对网络进行加密和防火墙配置，以防止未经授权的访问。
其次，对控制节点和传感器进行身份验证和访问控制，以防止被篡改或冒充。
dcs项目实施方案
dcs项目实施方案摘要：本文旨在介绍一个DCS（分散控制系统）项目的实施方案。
该方案从项目背景、项目目标、实施计划、风险管理以及项目组织等方面进行了详细的阐述。
通过项目实施方案的落实，可以有效提高DCS项目的实施效率和成功率。
1. 项目背景1.1 项目简介本项目旨在为公司的生产工艺引入分散控制系统（DCS），以提高生产线的自动化程度和运行效率。
1.2 目标与价值项目的目标是实现生产工艺的自动化控制、数据采集与分析，提高生产效率和产品质量，减少人为操作错误带来的风险和成本。
2. 实施计划2.1 项目阶段划分根据项目的规模和复杂程度，本项目将分为项目准备、需求分析、系统设计、系统开发、系统测试、系统部署和项目验收等几个阶段进行实施。
2.2 项目时间计划将针对每个阶段制定详细的时间计划，确保项目进度的控制和管理。
3. 项目风险管理3.1 风险识别与分析在项目实施过程中，根据相关经验和专业知识，对可能面临的风险进行识别和分析，并编制相应的风险清单。
3.2 风险响应与控制根据风险清单，制定相应的风险应对策略和措施，通过合理的风险防控来降低项目风险对实施过程和成果的影响。
4. 项目组织4.1 项目组织结构本项目将设立项目组织委员会，由公司高层领导和项目管理团队组成。
4.2 项目角色与职责明确各项目角色的职责和权限，确保项目团队的有效协作和沟通。
4.3 沟通与反馈机制建立项目组织内外的沟通与反馈机制，保持信息的及时传递，以便项目进展的掌握和问题的解决。
5. 实施方案评估与调整在项目实施过程中，根据项目进展情况和实际需求，及时进行评估与调整，保持方案的科学性和有效性。
结论：本文针对DCS项目的实施方案进行了详细论述，从项目背景、实施计划、风险管理以及项目组织等方面进行了全面的阐述。
通过本实施方案的落实，相信可以取得DCS项目的顺利实施和良好成果，进一步提升公司的生产效率和竞争力。
NT6000分散控制系统（DCS）说明书-科远
NT6000分散控制系统(DCS)NT6000分散控制系统(DCS)系统概述NT6000分散控制系统基于科远十余年的技术积累，通过引进消化吸收国际先进技术，并与国内自动化需求相结合的产物。
“易用于外，坚固于芯；速度无限，控制有方；数字互连，信息呈现” NT6000的品牌诉求集中体现了科远股份对于DCS产品本质的认识和不懈追求，更可靠，更易用，更先进，严苛精进的要求将成就志向高远的领先产品。
目前，该产品已取得”通用工业控制器”、“基于人工智能的火电厂自动控制系统”等多项专利成果。
并通过中国电力联合会组织专家评审，鉴定委员会一致认为：NT6000分散控制系统的各项性能指标，满足大型火电机组控制的应用要求，NT6000分散控制系统在可靠性和易用性方面达到国内外先进水平。
系统结构图坚固于芯• 核心部件采用坚固的铝合金封装• 符合电磁兼容EMC三级标准• 平均无故障时间（MTBF）：200000小时• 军工级PowerPC芯片400MHZ RISC 8247• 12段冗余I/O分支相互隔离，I/O总线可靠性设计的新标杆• 主备控制器同时运算，创新的高可靠性冗余设计• 物理隔离的冗余工业以太网络• 每个网络设备都具有两个独立网口• 双网同时工作，在接受端进行数据过滤，网络的冗余切换时间等于零• 采用基于组播技术的控制器主动发送机制• 无论多少台操作员站，控制器只发送一次数据• 控制器具有确定的数据服务任务，负荷恒定，运行更可靠• 1台操作站和100台操作站的网络负荷相同• 操作响应周期小于700ms• 直达通道级的、直观全面的自诊断系统• 控制器、卡件、操作员站、交换机都具有自诊断能力• 没有硬件报警就没有故障，任意的风吹草动必然会被自诊断系统发现易用于外• 系统机柜采用模块化设计• 机柜内部没有手工接线• 一把螺丝刀就可以快速完成装配和折卸工作• 最大接线密度和最宽松接线空间的完美组合• 直观、易学的模块化组态方式• 组态资料能够直接生成工程资料• 不需要维护逻辑图和IO清册• 数据库分布在每只KM940控制器中，透过eNet网络协议和数据接口被应用程序直接访问• 无服务器分布式设计，提高了系统可靠性• 透明化数据管理，直观而易于管理和理解• 数据记录精度达到100ms，容量10万点• 提供驻留数据服务,以曲线形式表征当前趋势—在内存中记录最近一段时间的数据• 所有操作员站均可快速（≈1秒）调用历史数据服务速度无限• 最快的操作响应周期• DPU运算周期设置不同，操作响应周期在420ms~970ms之间• 符合人体工学，操作流畅控制有方• 1000个PID100ms运算周期仅占2%负荷• 丰富的热工自动化专业控制模块• 自定义模块功能• 为热控工程师提供有力的工具和广阔的舞台• SFC组态工具• 符合IEC61131-3标准，以自然语言的方式描述顺序控制过程• SFC程序量精减，易于理解• 适用于复杂的顺序控制逻辑数字互连• 基于Profibus的现场总线解决方案• KM940控制器具有冗余的Profibus接口• 支持Profibus-DP/PA的应用• 兼容西门子Profibus解决方案• 基于工业以太网的多总线冗余解决方案• 在统一架构下兼容多种现场总线协议• 完善的冗余总线方案支持关键性应用• 高可靠性和经济性的布线方案信息呈现• 信息化解决方案• 专用数据隔离装置确保控制系统安全• 采用自动转换工具，信息层可以直接使用控制层的画面和应用• 基于SyncBase实时数据库，兼容多种主流实时数据库• 基于现场总线的设备管理系统• 现场总线不仅用于传递实时数据，还用于传递管理信息• 实时的管理信息与设备管理系统的结合为资产管理带来全新的理念可靠性设计和特点（1）NT6000 DCS的核心模件均采用坚固的铝合金封装，具有良好的散热效果和电磁屏蔽性能，密封型封装设计对恶劣环境有更强的适应能力。
DCS控制系统及典型控制方案
DCS控制系统及典型控制方案常洪娟⏹集散系统Distributed Control system，简称DCS⏹集散系统的含义是，利用微处理机或微型计算机技术对生产过程进行集中管理和分散控制的系统⏹技术基础微型计算机⏹应用对象生产过程⏹技术特点集中操作、管理和分散控制DCS的产生⏹50年代前，过程控制主要使用气动仪表⏹50年代后期，出现电动单元组合仪表⏹一次表留在现场的变送器和执行机构⏹二次表集中在中控室的调节与显示表⏹60年代，开始使用直接数字控制（DDC），由一台过程控制计算机对数百个回路进行控制，在带来很多优点的同时，出现了“危险集中”。
⏹70年代中期，出现集散系统。
操作更方便，集中管理，功能分散、任务分散的同时，危险也分散DCS发展历程（一）⏹1975年至1980年，初创期，代表产品有⏹Honeywell TDC2000⏹横河电机CENTUM⏹Foxboro SPECTRUM⏹技术特征：⏹带显示器的操作站与过程控制单元分离，实现了集中操作、分散控制⏹在硬件制造和软件设计上采用了冗余技术⏹引入了网络通信技术，以数据传输通道连接各组成部分，实现了系统内的资源共享DCS发展历程（二）⏹1980年至1985年，成熟期，代表产品有⏹Honeywell TDC3000（LCN）⏹横河电机CENTUM-A，-B，-D⏹Rosemount RS3⏹技术特征：⏹引入了局域网技术，通信范围扩大，数据传送速率大大提高，但各厂家网络通信机制各不相同。
⏹主要采用16位CPU，控制功能增强。
⏹操作站开始兼有简单的管理功能⏹采用上位机以完成一些复杂运算和较强的管理功能DCS发展历程（三）⏹1985年以后，扩展期，代表产品有⏹Foxboro I/A-S⏹Honeywell TDC3000X，TPS⏹横河电机CENTUM-XL，-uXL，-CS⏹Fisher-Rosemount Delta-V⏹技术特征：⏹系统开始走向开放，不同制造厂的产品可以相互连接、相互通信和进行数据交换。
dcs实施方案
dcs实施方案DCS实施方案一、背景介绍随着信息化技术的不断发展，数字化控制系统（DCS）在工业自动化领域中扮演着越来越重要的角色。
DCS系统能够对生产过程进行全面监控和管理，提高生产效率，降低成本，保证产品质量，因此在各类工业生产中得到了广泛的应用。
二、需求分析针对当前生产过程中存在的问题和未来发展的需求，我们对DCS实施提出了以下需求分析：1. 实时监控：需要对生产过程中的各个环节进行实时监控，及时发现问题并进行处理。
2. 数据分析：能够对生产数据进行分析，提供决策支持，优化生产流程。
3. 故障诊断：具备故障诊断功能，能够快速定位问题并提供解决方案。
4. 系统可靠性：系统稳定可靠，能够保证生产过程的连续性和稳定性。
5. 扩展性：具备良好的扩展性，能够适应未来生产发展的需求。
三、方案设计基于以上需求分析，我们制定了以下DCS实施方案：1. 系统架构设计：采用分布式控制系统架构，将生产过程分为多个控制单元进行分布式控制，提高系统的可靠性和稳定性。
2. 数据采集与处理：通过传感器对生产数据进行实时采集，并利用先进的数据处理技术进行处理和分析，为决策提供支持。
3. 故障诊断与处理：引入人工智能技术，建立故障诊断模型，实现对系统故障的自动识别和处理，提高系统的可靠性和稳定性。
4. 界面设计与优化：设计直观友好的用户界面，方便操作人员进行实时监控和管理，提高工作效率。
5. 系统集成与扩展：实施过程中考虑系统的扩展性，能够方便地进行系统集成和功能扩展，满足未来生产发展的需求。
四、方案实施在实施过程中，我们将按照以下步骤进行：1. 系统部署：根据实际生产情况，对系统进行部署，确保系统的稳定性和可靠性。
2. 数据接入：对生产过程中的各个环节进行数据接入，确保数据的完整性和准确性。
3. 系统调试：对系统进行全面的调试，确保系统各项功能正常运行。
4. 人员培训：对操作人员进行系统操作培训，确保他们能够熟练操作系统并进行实时监控和管理。
dcs控制方案
dcs控制方案一、前言随着科技的发展和工业自动化水平的不断提高，DCS（Distributed Control System，分布式控制系统）被广泛应用于各个工业领域，已成为实现工业过程的自动化控制和监测的重要手段。
本文将针对DCS控制方案进行探讨，介绍其基本原理、实施步骤以及应用案例。
二、DCS控制方案的基本原理DCS控制方案基于分布式控制系统的技术，旨在实现对工业过程的集中控制和监测。
其基本原理如下：1. 系统结构DCS控制方案的核心是一个分布式控制系统，由若干个分散在控制网络中的控制节点组成。
每个控制节点负责监测和控制特定设备或工艺过程，通过通信网络进行信息互通。
2. 远程控制与集中管理DCS控制方案允许远程控制，操作人员可以通过终端设备远程登录控制节点，实现对设备和过程的监测和控制。
同时，系统还提供了集中管理功能，可以对整个工业过程进行全面管理和优化。
3. 实时控制和数据采集DCS控制方案具备实时控制和数据采集的能力。
控制节点可以实时监测设备状态和工艺参数，并根据预设的控制策略进行实时调节。
同时，系统还可以采集大量的数据，用于生产过程的分析和优化。
三、DCS控制方案的实施步骤DCS控制方案的实施需要经过以下几个步骤：1. 系统需求分析在实施DCS控制方案之前，需要先进行系统需求分析。
根据工业过程的特点和需求，明确控制方案的目标和功能要求，为后续的规划和设计提供基础。
2. 网络规划和设计DCS控制方案需要设计一个合理的控制网络，确保控制节点之间的连接和通信稳定可靠。
网络设计应考虑数据传输速度、网络安全性、冗余容错等因素。
3. 硬件选型和配置根据系统需求和网络设计，选择适合的硬件设备，并进行合理的配置。
硬件设备包括控制节点、通信设备、输入输出模块等。
4. 软件开发和集成根据系统需求和硬件配置，进行软件开发和集成工作。
软件开发包括控制逻辑的编写、界面的设计等，集成工作包括将各个硬件设备和软件部件连接起来，确保系统的整体功能和性能。
科远DCS系统方案
1.DCS自动控制系统1.1系统构成污水处理厂DCS自动控制系统应是一个综合了计算机技术、控制技术、通信技术、图形显示等技术，以微处理器为核心的分布式集散系统。
系统包含了计算机、控制器、打印机，ups、通讯和图形显示等多项先进技术，功能包括过程参数的检测和调节、过程设备的监视和控制。
整个系统通过有线数据通信实现各设备间的信息交换以及数据库和系统资源的共享。
1. 过程参数的检测和调节中站区生活污水集水池、工业聚集区废水集水池上设有超声波液位计，用于液位显示、报警和联锁启/停泵；液碱储罐上设超声波液位计，用于液位显示和报警。
初沉池、二沉池上设污泥界面监测仪，用于泥/水界面显示，报警和联锁开/关阀门；污泥浓缩池设污泥界面监测仪，用于泥/水界面显示和报警。
规范化排污口上设超声波明渠流量计，用于出水流量显示和记录，缺氧池上设PH测量系统，用于PH显示、记录和报警；好氧池上设DO和温度测量系统，用于DO和温度显示、记录；通过鼓风机的变频器；对好氧池的 DO进行自动调节。
规范化排污口上设COD测量系统，用于COD显示、记录和报警；规范化排污口上设氨氮测量系统，用于氨氮显示、记录和报警；规范化排污口上设总磷测量系统，用于总磷显示、记录和报警；其中规范化排污口上流量、COD、氨氮、总磷，可用于当地环保部门对企业污水处理后达标排放情况的数据采集和监控。
2. 过程设备的监视和控制：1）包括操作室和DCS控制站，操作员站可以通过有线数据通信能把各种指令传达到DCS 控制站。
操作室是整个系统中人机信息交换的中心，内设工业控制计算机、网络服务器、存储器、键盘、打印机、模拟显示屏等设备。
其主要负责把过程量的信息集中化，把各个现场配置的控制站的数据进行收集，并通过简单的操作进行过程的显示、各种图形的显示、趋势曲线的显示，并进行系统组态和控制系统生成等工作。
2）生活污水提升泵、工业污水提升泵、液碱投加泵、终沉池污泥泵为就地操作和液位联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室液位联锁启动/停止电动格栅、螺旋压榨输送机为就地操作和时间程序联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室时间程序联锁启动/停止鼓风机采用变频控制，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室自动调速鼓风机、电动闸门启闭机、PAC加药系统、PAM加药系统、消毒药剂加药系统、带式污泥浓缩压滤机，污泥脱水间空压机、污泥脱水间进泥泵、污泥脱水间冲洗泵、无轴螺旋输送机为就地操作；就地手动启动/停止，控制室仅显示其设备的运行和故障状态。
DCS系统技术方案
DCS系统技术方案DCS（分散式控制系统）是一种为工业生产过程提供自动化控制和监控功能的系统。
它由一系列分布在不同位置的控制器、感知器和执行器组成，通过网络相互连接，实现对整个生产过程的集中控制和监控。
下面是一个DCS系统技术方案的详细介绍。
一、硬件方案1.控制器：选择高性能、可靠稳定的工业控制器，能够满足实时控制需求。
控制器需要具备分布式控制能力，能够与各个子系统进行通信和协同工作。
2.感知器：选择适合不同工艺流程的感知器，包括温度传感器、压力传感器、流量传感器等。
感知器需要具备高精度、高灵敏度和稳定性能，能够准确地采集和传输工艺参数。
3.执行器：选择高效、可靠的执行器，包括电动执行器、气动执行器等。
执行器需要具备高精度、高响应速度和长寿命，能够准确地执行控制指令。
4.通信设备：选择高速、可靠的通信设备，包括以太网交换机、光纤传输设备等。
通信设备需要具备高带宽、低延迟和抗干扰能力，能够实现实时数据传输和可靠数据交换。
5.服务器和存储设备：选择高性能、高可靠性的服务器和存储设备，用于数据存储和处理。
服务器和存储设备需要具备大容量、高速读写和冗余备份等特性，能够满足大规模数据处理的需求。
二、软件方案1.控制算法：根据不同的工艺需求，选择合适的控制算法，包括PID 控制、模糊控制、神经网络控制等。
控制算法需要具备高鲁棒性和自适应能力，能够对复杂的工艺过程进行精确控制。
2.监控软件：开发高效、易用的监控软件，用于实时显示和记录生产过程的状态和数据。
监控软件需要具备友好的界面和多样化的功能，能够实时监测和报警，并支持生产数据的存储和分析。
3. 通信协议：选择通用的工业通信协议，如Modbus、OPC等，用于实现不同设备之间的数据交换和通信。
通信协议需要具备高效、可靠的数据传输和处理能力，能够实现设备的互联互通。
4.数据存储和分析：开发高性能、高可靠性的数据存储和分析系统，用于实时存储和分析生产数据。
数据存储和分析系统需要具备高速读写和可扩展性，能够支持大规模数据存储和复杂数据分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.DCS自动控制系统1.1系统构成污水处理厂DCS自动控制系统应是一个综合了计算机技术、控制技术、通信技术、图形显示等技术，以微处理器为核心的分布式集散系统。
系统包含了计算机、控制器、打印机，ups、通讯和图形显示等多项先进技术，功能包括过程参数的检测和调节、过程设备的监视和控制。
整个系统通过有线数据通信实现各设备间的信息交换以及数据库和系统资源的共享。
1. 过程参数的检测和调节中站区生活污水集水池、工业聚集区废水集水池上设有超声波液位计，用于液位显示、报警和联锁启/停泵；液碱储罐上设超声波液位计，用于液位显示和报警。
初沉池、二沉池上设污泥界面监测仪，用于泥/水界面显示，报警和联锁开/关阀门；污泥浓缩池设污泥界面监测仪，用于泥/水界面显示和报警。
规范化排污口上设超声波明渠流量计，用于出水流量显示和记录，缺氧池上设PH测量系统，用于PH显示、记录和报警；好氧池上设DO和温度测量系统，用于DO和温度显示、记录；通过鼓风机的变频器；对好氧池的 DO进行自动调节。
规范化排污口上设COD测量系统，用于COD显示、记录和报警；规范化排污口上设氨氮测量系统，用于氨氮显示、记录和报警；规范化排污口上设总磷测量系统，用于总磷显示、记录和报警；其中规范化排污口上流量、COD、氨氮、总磷，可用于当地环保部门对企业污水处理后达标排放情况的数据采集和监控。
2. 过程设备的监视和控制：1）包括操作室和DCS控制站，操作员站可以通过有线数据通信能把各种指令传达到DCS 控制站。
操作室是整个系统中人机信息交换的中心，内设工业控制计算机、网络服务器、存储器、键盘、打印机、模拟显示屏等设备。
其主要负责把过程量的信息集中化，把各个现场配置的控制站的数据进行收集，并通过简单的操作进行过程的显示、各种图形的显示、趋势曲线的显示，并进行系统组态和控制系统生成等工作。
2）生活污水提升泵、工业污水提升泵、液碱投加泵、终沉池污泥泵为就地操作和液位联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室液位联锁启动/停止电动格栅、螺旋压榨输送机为就地操作和时间程序联锁，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室时间程序联锁启动/停止鼓风机采用变频控制，可以通过以下三种方式操作：就地手动启动/停止控制室遥控启动/停止控制室自动调速鼓风机、电动闸门启闭机、PAC加药系统、PAM加药系统、消毒药剂加药系统、带式污泥浓缩压滤机，污泥脱水间空压机、污泥脱水间进泥泵、污泥脱水间冲洗泵、无轴螺旋输送机为就地操作；就地手动启动/停止，控制室仅显示其设备的运行和故障状态。
其余的动力设备，可以通过以下二种方式操作：就地手动启动/停止控制室遥控启动/停止3.整个DCS自动控制系统构成后应能满足以下五个方面的要求：控制分散、信息集中。
具有高度的灵活性和可扩展性。
安全可靠的数据通信能力。
友好而丰富的人机联系。
具有极高的可靠性。
整个系统的配置构成详见施工图纸。
1.2.系统功能整个计算机自动控制系统的主要功能包括：控制功能、显示功能、操作功能、数据通信功能、综合信息管理功能。
1.3.控制原则污水处理厂各种设备控制操作分为三种方式。
1、第一种方式是手动控制。
手动控制时可分别在有关高、低压开关柜及就地控制盘、按钮箱上手动操作控制设备的启动/停止。
2、第二种方式是控制室遥控启动/停止。
3、第三种方式是现场DCS主控模块根据事先编制的控制程序及工艺参数，实行液位自动联锁控制，无需人为干预。
1.4、过程参数检测和调节的作用现场DCS控制站直接与各种传感器、变送器和执行器相连，系统中的控制和全部数据采集、处理、信息传递等任务均由现场检测仪器完成。
另外仪器设备还带有数字显示功能，现场管理人员可以直接读取各测量参数，了解现场情况。
1.5、操作站基本功能实时监控系统内每一个模拟量和数字量显示并确认报警打印报表自动和手动控制方式的选择调整过程值设定和偏置等程序开发系统诊断数据库管理与维护画面的编辑及修改显示功能：具有多窗口的PID图，报警画面，趋势图，指导画面，控制画面，参数修改画面，动态画面等各种监视画面。
调用任一画面的键击次数不打于3次，任何画面均能在2秒的时间内完全显现出来。
任何操作指令均可在1秒或更短时间内被完全执行。
安全功能：分别设定操作员和系统员的进入口令，在运行环境下，屏蔽NT所有热键，从而锁定系统自由进出。
上位机启动后，监控系统可以自动恢复运行状态。
历史数据管理：对所有历史数据设定存取间隔。
打印报表：按用户定义的报表格式进行定时、报警和随机打印。
事件记录：事件和内部时钟可按事件顺序区分和管理，并及时显示和打印。
控制操作功能:可按组态通过鼠标指定画面上的对象进行开/关或增/减操作。
控制系统采用程控和远控相结合的方式。
对于程序控制系统自动、半自动两种操作方式。
在手动方式下操作员启停电动机、开关阀门及其他设备时，换面提供操作指导。
现场设备故障，影响程控前进时，在满足相关约束下，运行人员干预可进行跳步操作。
设备处于就地操作方式时，上位机操作无效。
通讯功能：操作站与现场DCS控制站实时进行数据通讯和信息交换。
1.6 DCS系统描述结合招标文件要求，我们把国内几家DCS系统进行比较，我公司选择南京科远的NT6000DCS控制系统。
1）系统概述NT6000分散控制系统采用高起点的设计标准，通过引进、消化、吸收国际先进技术，并与国内自动化需求相结合的产物。
NT6000系统“易于以外，坚固于芯”，“速度无限，控制有方”，“数字互连，信息呈现”，“成就专用，演绎经典”的品牌诉求集中体现了科远对DCS产品本质的认识和不懈的追求，更可靠、更易用、更先进，严苛静进的要求将成就志向高达的领先产品。
目前，该系统已取得”通用工业控制器”、“基于人工智能的火电厂自动控制系统”等多项专利成果。
2）系统结构NT6000分散控制系统吸取了国内外众多同类系统的优点，系统以高速网络和功能强大的DPU为基础，软、硬件都采用了国际标准或主流工业产品，构成开放的工业控制系统。
NT6000分散控制系统由人机接口（MMI）、监控软件（KVIEW）、控制网络（eNET）、分散处理单元（DPU）、I/O 网络（eBUS）和IO模件等部分组成。
系统结构图：3）人机界面NT6000系统的操作员站和工程师站操作系统软件采用Windows XP通用平台，通过KVIEW 监控软件实现现场过程的工艺流程、诊断、趋势、报警和运行状态的显示。
KVIEW软件非常容易使用，只需单击鼠标，用户即可构建强大的监控画面，用户还可通过KVIEW方便访问实时数据、历史数据、事件记录和报警管理等程序。
工程师站可实现所有操作员站的功能，另外安装控制策略组态软件ControlX，实现系统控制过程的逻辑策略组态，ControlX符合IEC 61131-3图形化组态标准，用户工程师可很方便实现控制策略的修改。
4）控制网络控制网络（eNET）用于连接分散处理单元、工程师站、操作员站等，完成各站的通讯和数据交互，是符合IEEE802.3协议的工业控制网络，可实现1：1冗余，通讯速率高达100Mbps，基于双绞线的最大长度为100米，基于光纤的最大长度可达数十公里，拓扑结构上可采用冗余星型、环型或树状结构，最多可支持255个节点，具有全双工、冗余容错、自动故障诊断等特点。
2.产品技术参数2.1. KM940分散处理单元处理器KM940分散处理单元被设计为可适用在不同硬件平台上。
这种灵活性使得控制器可在更新和更好的平台和操作系统中移植，以满足未来的需求。
KM940控制器的处理器为高速32位RISC双核PowerPC，其硬件相对与复杂指令集的X86体系CPU具有更低的功耗、更高的可靠性。
KM940控制器使用多任务实时操作系统VxWorks处理数据，其可靠性、实时性能大大优于WinCE、RtLinux等操作系统。
VxWorks用来执行和协调多应用区域的控制、与网络通讯以及对控制器内部统一管理。
冗余的KM940控制器安装在同一个底座上，可工作于冗余运行方式或非冗余运行方式。
在冗余运行方式下，其中一个处理器作为主处理器方式，并在发生故障时，一个周期内被后备处理器替代工作，实现无扰切换。
处理器启动方式可以通过底板上功能开关进行选择。
在处理器内部有一个可拆卸的Flash Memory模块，其容量为64Mb。
控制策略和系统软件装于其中，简单的更换此模件即可实现将控制策略和操作软件快速传递至备用的设备。
KM940控制器的硬件平台和操作系统以工业标准为基础，提供以下优点：. 降低硬件和软件的淘汰风险. 降低硬件和软件更新的成本. 提高跟踪技术发展的能力控制器硬件技术参数：处理器: PowerPC内存: 64Mb Flash和64Mb RAM控制内存: 32Mb控制页: 500总线结构: PCI总线网络端口: 4个10/100Mbps以太网端口电源： 24VDC <10W发生点（有点名）：最多到20，000，具体容量与处理器和内存有关过程控制任务：最多16个具有不同回路执行时间的任务过程控制任务执行时间： 5ms到30s外形尺寸: 143mm（宽）×178mm（高）×129mm（深）底座尺寸: 430mm（长）×244mm（宽）×45mm（高）控制器I/O能力：I/O: 支持6组，每组最多2个独立分支，每分支8个模块，因此每对控制器最多96个模块最大硬接线I/O量: 开关量1536点，模拟量768点。
通讯功能:KM940控制器具有灵活的通讯方式，能够通过简单RJ45接口，现场总线Profibus DP 和Modbus RTU通讯，通讯网络易于升级与扩展。
KM940控制系统通过100Mbps eNET控制网与其它网络节点进行通讯，eNET控制网支持网络节点间通过星型拓朴进行连接，所有的eNET控制网节点呈现为一个全局化的分散数据库的一部分，任一节点中的数据库可由网络中的任一节点进行双向实时访问，以支持控制策略互连的完整性、灵活性。
KM940控制系统支持现场总线Profibus DP、Modbus RTU和Hart，实现与第三方设备（如变送器、执行机构、PLC、智能化现场仪表等）进行通讯，以构成开放式网络体系。
2.2 八通道模拟量输入模件KM221S模件为AI模拟量输入模件，用于采集工业现场的模拟量输入信号，模件为电流输入，KM221S为电流/电压可选择的模件，卡件完成模拟量数据采集、量程变换、滤波等功能。
特点和技术指标. 8通道模拟量输入模件. 电流/电压模件通过软件选择输入信号类型，可选择类型为“4～20mA”、“0～10mA”、“0～20mA”、“0～5V”、“1～5V”、“0～10V”。
