微机保护实验报告
微机线路保护实习报告
电气工程综合实习报告学院：专业：班级：姓名：学号：目录一．实习目的--------------------------------------------------------------------------1 二．实习要求--------------------------------------------------------------------------1 三．实习内容--------------------------------------------------------------------------11. 绘制微机线路保护原理图----------------------------------------------11.1信号采集与检测电路设计-----------------------------------------11.2多路转换和A/D转换----------------------------------------------21.3 80c196kc单片机最小工作系统----------------------------------21.4内部存储器扩展------------------------------------------------------41.5光电隔离电路---------------------------------------------------------41.6 I/O口扩展--------------------------------------------------------------51.7 键盘及显示------------------------------------------------------------6 2．微机保护逻辑图------------------------------------------------------------63. 微机保护端子图------------------------------------------------------------84. ZB26微机线路保护功能------------------------------------------------105. 输电线路微机过电流保护实验-----------------------------------------115.1 微机阶段是电流保护实习-----------------------------------------11 5.2 微机过电流与自动重合闸后加速保护实习------------------11 四．实习心得----------------------------------------------------------------------------12 五．附表-----------------------------------------------------------------------------------12一．实习目的培养学生掌握基本的实习方法与操作技能。
微机保护装置测试实训报告
微机保护装置测试实训报告一、实训目的本次实训旨在通过对微机保护装置的测试，使学生能够掌握微机保护装置的工作原理、测试方法和技巧，提高学生的实际操作能力和解决问题的能力。
二、实训内容1. 微机保护装置概述微机保护装置是电力系统中用于监测、控制和保护电力设备的重要组成部分。
它采用微处理器技术，具有高可靠性、高精度、高速度等特点，在电力系统中起着至关重要的作用。
2. 微机保护装置测试方法（1）检查仪器设备是否齐全，并进行初步准备；（2）进行接线，确保接线正确无误；（3）进行参数设置，包括选择被测设备类型、输入被测设备参数等；（4）进行测试操作，并记录测试结果；（5）分析测试结果，判断被测设备是否正常工作。
3. 微机保护装置测试技巧（1）仪器使用前应认真阅读说明书，并按照要求进行初步准备；（2）在接线前应先了解被测设备的型号和参数，并根据需要进行相应设置；（3）在测试过程中应注意观察仪器显示情况，并及时记录测试结果；（4）在分析测试结果时应结合被测设备的实际情况进行判断和分析。
三、实训步骤1. 实验前准备（1）检查仪器设备是否齐全，包括微机保护装置、电源、测试线等；（2）进行初步准备，包括插头安装、接线等。
2. 微机保护装置参数设置根据被测设备的型号和参数进行相应设置，包括选择被测设备类型、输入被测设备参数等。
3. 微机保护装置测试操作按照要求进行测试操作，包括开关操作、参数调节等。
4. 测试结果记录与分析在测试过程中及时记录测试结果，并结合被测设备的实际情况进行判断和分析。
四、实训心得体会通过本次实训，我深刻认识到微机保护装置在电力系统中的重要性。
同时，我也掌握了微机保护装置的工作原理、测试方法和技巧，并提高了自己的实际操作能力和解决问题的能力。
在以后的工作中，我将继续努力学习和掌握更多的知识和技能，为电力系统的稳定运行做出自己的贡献。
微机保护实验报告

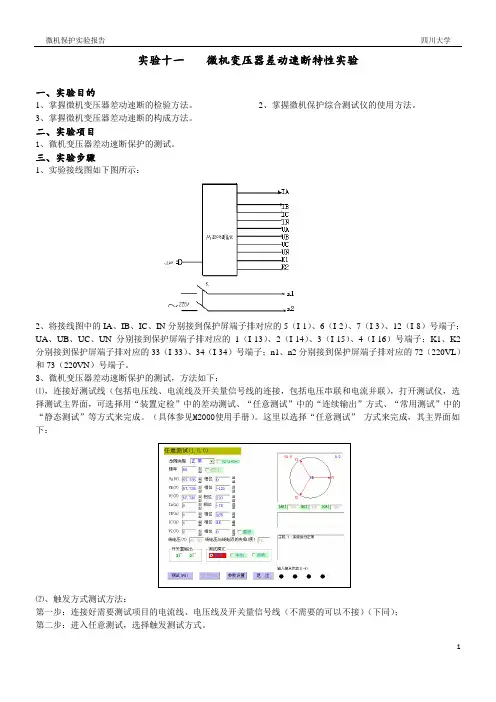

实验十一微机变压器差动速断特性实验一、实验目的1、掌握微机变压器差动速断的检验方法。
2、掌握微机保护综合测试仪的使用方法。
3、掌握微机变压器差动速断的构成方法。
二、实验项目1、微机变压器差动速断保护的测试。
三、实验步骤1、实验接线图如下图所示：2、将接线图中的IA、IB、IC、IN分别接到保护屏端子排对应的5（I-1）、6（I-2）、7（I-3）、12（I-8）号端子；UA、UB、UC、UN分别接到保护屏端子排对应的1（I-13）、2（I-14）、3（I-15）、4（I-16）号端子；K1、K2分别接到保护屏端子排对应的33（I-33）、34（I-34）号端子；n1、n2分别接到保护屏端子排对应的72（220VL）和73（220VN）号端子。
3、微机变压器差动速断保护的测试，方法如下：⑴，连接好测试线（包括电压线、电流线及开关量信号线的连接，包括电压串联和电流并联），打开测试仪，选择测试主界面，可选择用“装置定检”中的差动测试、“任意测试”中的“连续输出”方式、“常用测试”中的“静态测试”等方式来完成。
（具体参见M2000使用手册）。
这里以选择“任意测试”方式来完成，其主界面如下：⑵、触发方式测试方法：第一步：连接好需要测试项目的电流线、电压线及开关量信号线（不需要的可以不接）（下同）；第二步：进入任意测试，选择触发测试方式。
第三步：参数设置。
设置故障前电流电压值；故障前时间、最长故障时间、故障后时间，设置动作开关量通道及动作方式；第四步：设置故障态参数。
选择故障类型，设置故障时的各相参数及Vz的输出参数，选择是否需要输出开关量。
第五步：开始测试。
点击测试按钮或者点键盘的F5键。
测试自动完成。
⑶、手动测试方法第一步：接好线，打开测试仪。
选择手动测试，设置参数电流（幅值）、电压（幅值）、频率、相位的变化步长，是否选择联动及设置需要联动相；第二步：设置各相输出的初始值，是否为直流等，Vz.的输出方式；第三步：开始测试。
输电线路电流微机保护实验报告.
实验报告姓名： 班级： 学号：实验二 输电线路电流微机保护实验一、实验目的1．学习电力系统中微机型电流、电压保护时间、电流、电压整定值的调整方法。
2．了解电磁式保护与微机型保护的区别。
二、基本原理1．试验台一次系统原理图试验台一次系统原理图如图3-1所示。
2．电流电压保护基本原理1）三段式电流保护当网络发生短路时，电源与故障点之间的电流会增大。
根据这个特点可以构成电流保护。
电流保护分无时限电流速断保护（简称I 段）、带时限速断保护（简称II 段）和过电流保护（简称III 段）。
下面分别讨论它们的作用原理和整定计算方法。
（1） 无时限电流速断保护（I 段）单侧电源线路上无时限电流速断保护的作用原理可用图3-2来说明。
短路电流的大小I k 和短路点至电源间的总电阻R ∑及短路类型有关。
三相短路和两相短路时，短路电流I k 与R ∑的关系可分别表示如下：lR R E R E I s ss k 0)3(+==∑ 图3-1 电流、电压保护实验一次系统图lR R E I s s k 0)2(*23+=式中， E s ——电源的等值计算相电势；R s —— 归算到保护安装处网络电压的系统等值电阻；R 0—— 线路单位长度的正序电阻；l —— 短路点至保护安装处的距离。
由上两式可以看到，短路点距电源愈远（l 愈长）短路电流L k 愈小；系统运行方式小（R s 愈大的运行方式）I k 亦小。
I k 与l 的关系曲线如图3-2曲线1和2所示。
曲线1为最大运行方式(R s 最小的运行方式)下的I K = f (l )曲线，曲线2为最小运行方式(Rs 最大的运行方式)下的I K = f (l )曲线。
线路AB 和BC 上均装有仅反应电流增大而瞬时动作的电流速断保护，则当线路AB 上发生故障时，希望保护KA 2能瞬时动作，而当线路BC 上故障时，希望保护KA 1能瞬时动作，它们的保护范围最好能达到本路线全长的100%。
但是这种愿望是否能实现，需要作具体分析。
变电站10kV保护装置试验检报告(微机保护)1
10kV 备用705 开关二次设备投运前试验报告绝缘测量
. 装置信息
三. 外观检查外观及接线检查：正确。
四. 开入试验
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
五. 开出传动检查：
六.保护装置零漂检查
七. 交流电流、电压通道测试
1.交流电压通道平衡度及线性度检查(U An=U Bn=U Cn=57.7V ，U Xn =100V)
2.交流电流通道平衡度及线性度检查
(In=1.0A)
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
3.交流电流、电压通道测试结果
1）.交流电流通道测试结果: 合格。
2） .交流电压通道测试结果: 合格。
八. 控制字检查
九. 定值传动试验
Izd ＝4.0A，T＝0S）
1.电流速断保护（整定值：
过流Ⅰ段保护（整定值：Izd ＝1.3A，T＝0.5S）
过流Ⅱ段保护保护（整定值：＝，＝）
4. 过负荷保护（整定值：I ＝1.0A，T＝9.0S）
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
用户名称： 110kV 裕丰站 十 . 核对压板 1.外部硬压板检查
2.内部软压板检查
十一 . 整组试验
给装置加入 额定直流电压。
十二. 遥信试验
十三. 遥测试验
十五.CT 回路检查
1.10kV 开关CT 回路检查
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
六．小电流接地选线试验
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森。
微机差动保护实习报告
一、实习目的通过本次实习，使学生了解微机差动保护的基本原理、装置结构、工作过程和调试方法，掌握微机差动保护的操作技能，提高学生实际操作能力，为今后从事电力系统保护工作打下坚实基础。
二、实习内容1. 微机差动保护基本原理微机差动保护是利用电流互感器（CT）对被保护设备的电流进行检测，通过比较两侧电流的差值来实现对设备内部故障的检测。
当被保护设备发生故障时，两侧电流的差值会超过设定的动作阈值，触发保护装置动作，切断故障电路，保护设备安全。
2. 微机差动保护装置结构微机差动保护装置主要由以下几部分组成：（1）电流互感器（CT）：将高压侧电流转换为低压侧电流，便于微机保护装置处理。
（2）微机保护装置：包括模拟输入模块、数字信号处理器（DSP）、通信模块等，负责对电流信号进行处理、分析、判断和动作。
（3）执行机构：包括继电器、断路器等，负责切断故障电路。
3. 微机差动保护工作过程（1）正常运行时，微机保护装置检测到两侧电流的差值小于设定阈值，保护装置不动作。
（2）当被保护设备发生故障时，两侧电流的差值超过设定阈值，微机保护装置启动保护程序，判断故障类型，发出动作信号。
（3）执行机构根据动作信号切断故障电路，保护设备安全。
4. 微机差动保护调试方法（1）检查电流互感器接线是否正确，确保二次回路接地点可靠。
（2）检查微机保护装置各模块是否正常，包括电源、通信、模拟输入等。
（3）设置保护参数，包括动作阈值、时间延时等。
（4）进行模拟试验，验证保护装置的动作性能。
三、实习过程1. 了解微机差动保护的基本原理和装置结构。
2. 观察现场微机差动保护装置，了解其外观和功能。
3. 学习微机差动保护调试方法，包括检查接线、设置参数、模拟试验等。
4. 在指导下，进行微机差动保护装置的调试，包括接线、设置参数、模拟试验等。
5. 分析调试过程中出现的问题，查找原因，解决问题。
四、实习收获1. 深入了解了微机差动保护的基本原理和装置结构。
微机保护实验报告
电气信息学院微机保护实验报告实验内容：实验七：微机线路相间方向距离保护实验实验八：微机接地方向距离保护特性实验实验九：微机零序方向距离保护特性实验实验十：微机线路保护屏整组特性实验专业：电气工程及其自动化班级：姓名：学号：指导教师：阻抗特性搜索五、微机保护与传统模拟保护区别：微机可靠性更高，满足各种运行条件微机更灵活，更能适应现在电力系统的需要微机保护性能比传统模拟保护更高微机保护功能容易获得扩充微机保护维护调试方便，工作量小微机保护利于实现综合自动化微机保护的成本相比传统模拟保护来说更小微机保护基于传统保护的理论基础之上，结合现在较为普遍的计算机技术，实现更多更复杂传统保护所达不到的要求和功能，更加适用于自动化程度越来越高的现代电力系统。
六、实验心得：通过这次微机保护实验及老师的讲解，跟同学们在实验过程中的交流，使我对微机保护、继电保护这两门门课都有了新的认识。
之前觉得这微机保护很抽象，甚至有点无聊。
但是在实验中改变了我一直以来的认识。
自身的动手操作，发现理论跟实际操作部是那么简单的样子，很多适用操作都不会，都得请教实验指导老师，操作过程中也会遇到很多问题，跟同学们交流、跟老师请教后发现微机保护对现代电力系统有着很重要的作用和很高的地位。
在现代化、自动化程度越来越高的电力系统中，传统的继电保护作用在微机保护的配合下，性能越来越好，也越来越重要。
这次的实验使我对真正的微机保护有了新的认识，对它的作用和重要性也有了重新的认识。
虽然这次实验的内容都是很自动化的，操作都是在电脑上进行，与传统意义上的实验有些不同，不过实验的目的已经达到：对理论知识有了新的理解，增强了自己的动手能力，对现代电力系统中最为重要的继电保护模块有了大体上的感知，也指导把使理论知识与实际相结合起来是很重要。
10KV母联微机保护试验报告
10KV母联微机保护试验报告
保护名称：PSP641U 保护编号：GDNZ2096910111015
一、外观及接线检查检查结果：良好
二、绝缘测试检查
交流电流---地：120 MΩ交流电压---地：100 MΩ直流---地：110 MΩ交流电流---直流：120 MΩ交流电压---直流：80 MΩ
三、CT试验：CT变比：4000/1
四、软件版本及程序校验码的检查检查结果：正确
五、装置菜单功能及功能键检查检查结果：良好
六、开关量输入回路检查检查结果：正确
七、输出接点和信号检查检查结果：正确
八、交流回路相序.相角检查检查结果正确
九、交流模拟量输入精度校验
十、保护定值校验及整组传动
1、充电保护定值校验定值：1.45A 0S
十一、带断路器操作及传动试验
1.在CT一次侧通额定电流，查看保护装置显示电流及监控机显示电流值，显示的电流值均正确。
2.控制开关把手手动分. 合良好。
3.模拟开关合闸瞬间通入永久性ABC相短路故障，通入充电保护电流值，保护正确动作.跳闸.良好,故障信息. 音响均表示正确。
4.开关防跳功能良好。
5.‘控制回路断线’故障信息音响表示正确。
6.‘电压回路断线’故障信息音响表示正确。
7.‘装置异常’故障信息音响表示正确。
8.模拟各种输入信号通.断，保护装置及后台表示正确。
试验人：。
微机保护 功能实验报告
微机保护功能实验报告引言随着计算机应用的普及和发展，我们越来越依赖于计算机进行工作和生活。
然而，计算机作为一种电子设备，也存在各种潜在的风险，如病毒和黑客攻击等。
为了保护计算机的安全和正常运行，我们进行了一系列微机保护功能的实验。
本报告旨在总结和分享这些实验的过程和结果。
实验目的1. 了解计算机系统的基本架构和工作原理；2. 学习常见的微机保护功能并掌握其原理和使用方法；3. 分析和评估各类微机保护功能的效果和局限性。
实验内容实验一：防病毒程序的安装和使用1. 了解病毒的分类和感染方式；2. 下载并安装主流的防病毒软件；3. 进行病毒扫描并清除感染的文件。
实验二：防火墙的配置和使用1. 了解防火墙的原理和分类；2. 配置操作系统内置的防火墙或使用第三方防火墙软件；3. 模拟攻击并测试防火墙的效果。
实验三：网络安全认证1. 学习网络安全认证的概念和原理；2. 配置和使用无线网络的加密认证功能；3. 进行无线网络攻击和抵抗的测试。
实验四：数据备份与恢复1. 了解数据备份和恢复的方法和工具；2. 配置自动或手动定期备份重要数据；3. 模拟数据丢失并进行恢复操作。
实验五：密码管理与安全使用习惯1. 学习创建强密码的原则和方法；2. 应用密码管理工具进行账户和密码的管理；3. 养成良好的密码安全使用习惯。
实验结果通过以上实验，我们获得了以下结果和收获：1. 防病毒程序的安装和使用可以有效提升计算机的安全性，及时清除病毒并保护系统；2. 配置和使用防火墙可以阻止外部攻击并控制程序的网络访问权限；3. 网络安全认证可以保护无线网络的安全，防止未经授权的设备接入；4. 数据备份与恢复是防止数据丢失的重要手段，及时备份可以最大程度减少数据损失；5. 密码管理和安全使用习惯是保护个人账户安全的基础，创建强密码和定期更换密码是必要的。
实验总结通过完成以上实验，我们深入了解了计算机保护功能的原理和使用方法。
同时，我们也发现了一些局限性，如病毒无法完全杜绝、防火墙可能导致误拦截、密码管理仍然面临被猜测等。
微机保护测试实验报告
一、实验目的1. 熟悉微机保护的基本原理和组成；2. 掌握微机保护测试方法及步骤；3. 学会使用微机保护测试仪进行实验操作；4. 培养实际操作能力，提高对电力系统保护的认知。
二、实验原理微机保护是一种基于微处理器的继电保护装置，它将电力系统的各种信息（如电流、电压、频率等）进行采集、处理、判断，然后根据预设的保护逻辑进行动作，实现对电力系统的保护。
微机保护具有可靠性高、速度快、功能强等特点。
三、实验仪器1. 微机保护测试仪；2. 电流互感器；3. 电压互感器；4. 信号发生器；5. 继电保护装置；6. 交流电源。
四、实验步骤1. 熟悉微机保护测试仪的操作界面和功能；2. 连接实验仪器，包括电流互感器、电压互感器、信号发生器、继电保护装置等；3. 根据实验要求设置微机保护测试仪的各项参数；4. 进行实验，观察微机保护的动作情况；5. 记录实验数据，分析实验结果；6. 撰写实验报告。
五、实验内容及结果1. 实验一：微机保护动作特性测试（1）实验目的：测试微机保护的灵敏度、动作时间和返回时间等特性。
（2）实验步骤：a. 设置微机保护测试仪的电流、电压等参数；b. 输入故障信号，观察微机保护的动作情况；c. 记录微机保护的灵敏度、动作时间和返回时间等数据。
（3）实验结果：微机保护的灵敏度：0.1A；动作时间：10ms；返回时间：5ms。
2. 实验二：微机保护故障录波测试（1）实验目的：测试微机保护的故障录波功能。
（2）实验步骤：a. 设置微机保护测试仪的故障录波参数；b. 输入故障信号，观察微机保护的故障录波情况；c. 记录故障录波数据。
（3）实验结果：微机保护成功录波故障波形，波形清晰。
3. 实验三：微机保护通信功能测试（1）实验目的：测试微机保护的通信功能。
（2）实验步骤：a. 设置微机保护测试仪的通信参数；b. 通过通信接口与上位机进行通信；c. 观察通信数据传输情况。
（3）实验结果：微机保护与上位机通信成功，数据传输稳定。
微机保护实训报告(一)
微机保护实训报告(一)微机保护实训报告介绍•本报告旨在总结微机保护实训的过程和结果，以便对实训进行评估和改进。
背景•微机保护实训是针对计算机安全和保护的一种培训形式，旨在提高个人和组织在网络环境中的信息安全意识和知识。
目标•通过微机保护实训，期望达到以下目标：1.提高学员对计算机安全的认识和理解。
2.增强学员的信息安全技能，包括密码设置、病毒防护等。
3.培养学员的网络安全意识，包括垃圾邮件识别、社交工程等。
4.增强学员对网络安全威胁的识别和处理能力。
实训内容•微机保护实训主要包括以下内容：–计算机基础知识介绍–密码安全和管理–网络威胁与防范–病毒防护与处理–数据备份与恢复–社交工程与骗局识别–网络安全法律和道德意识实训方式•微机保护实训主要采用以下方式进行：–理论讲解：通过教师讲解和案例分析等方式，向学员传授相关知识。
–实践操作：提供实验环境，让学员亲自操作和实践，加深对知识的理解和应用能力。
–案例分享：邀请行业专家分享真实案例，帮助学员了解实际情况和解决方案。
实训效果评估•为了评估微机保护实训的效果，可以采用以下方式进行：–知识测试：对学员进行知识测试，检验他们对实训内容的掌握程度。
–评估报告：根据实训过程和学员反馈，撰写一份评估报告，指出实训的优点和改进的方向。
–学员反馈：向学员提供反馈意见的渠道，了解他们对实训的看法和建议。
改进措施•根据评估结果，可以采取以下措施对微机保护实训进行改进：1.更新实训内容：根据最新的网络安全威胁和技术发展，更新实训内容，使之与时俱进。
2.加强实践环节：增加实践操作的时间和机会，让学员能更多地实际操作和应用所学知识。
3.增加案例分享：邀请更多行业专家分享真实案例，帮助学员了解实际情况和解决方案。
总结•微机保护实训是一种有效的提高网络安全意识和技能的培训形式。
通过不断改进和更新，可以使实训更加贴近实际需求，提升学员的网络安全能力。
希望本报告对今后的实训工作有所启示和帮助。
微机系统与保护-实训报告9
微机系统与保护-实训报告9简介本报告是关于微机系统与保护实训的第9次实训报告。
本次实训的主要目标是进一步掌握微机系统的保护技术，以确保系统的安全性和可靠性。
实训内容本次实训的内容主要包括以下几个方面：1. 深入了解微机系统的安全性要求和保护措施；2. 研究和掌握微机系统的访问权限管理；3. 进行系统漏洞扫描和修复。
微机系统安全性要求和保护措施微机系统的安全性是指系统在面对各种威胁和攻击时能够保持正常运行和数据的机密性、完整性和可用性。
为了确保微机系统的安全性，我们需要采取一系列保护措施，包括但不限于以下几个方面：- 强密码设置：合理设置密码策略，要求用户设置强密码，并定期更换密码；- 访问控制：明确不同用户的权限和访问范围，限制对系统的访问和操作；- 防病毒和恶意软件：安装和更新杀毒软件和防火墙，定期进行系统扫描，防止病毒和恶意软件的入侵；- 系统更新和补丁安装：及时安装操作系统和应用程序的更新和补丁，以修复已知漏洞；- 数据备份和恢复：定期备份关键数据，并测试数据的恢复能力。
微机系统访问权限管理访问权限管理是指对系统的用户进行身份验证、授权和访问的管理。
通过合理的访问权限管理，可以确保只有经过授权的用户才能够访问系统，并限制其访问的范围和权限。
在本次实训中，我们研究了以下几种访问权限管理的方法：- 用户账户管理：设置用户账户并分配相应的权限；- 角色管理：将用户分组为不同的角色，然后给予角色相应的权限；- 访问控制列表（ACL）：根据用户或用户组对资源的权限进行访问控制；- 双因素认证：使用密码以外的认证因素，如指纹、虹膜识别等，提高系统的安全性。
系统漏洞扫描和修复系统漏洞可能会被黑客利用，对系统造成安全风险。
因此，定期进行系统漏洞扫描和修复工作是保证系统安全的重要步骤。
在本次实训中，我们研究使用常见的漏洞扫描工具，如OpenVAS和Nessus，对系统进行漏洞扫描，并根据扫描结果进行相应的修复工作。
【实验报告】四川大学微机保护实验报告3篇
【关键字】实验报告四川大学微机保护实验报告3篇篇一：电力系统继电保护实验报告实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
1. 内部和机械部分的检查a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
b. 检查刻度盘把手固定可靠性，当把手放在某一刻度值时，应不能自由活动。
c. 检查继电器的螺旋弹簧：弹簧的平面应与转轴严格垂直，弹簧由起始位置转至刻度最大位置时，其层间不应彼此接触且应保持相同的间隙。
d. 检查接点：动接点桥与静接点桥接触时所交的角度应为55~65度，且应在距静接点首端约1/3处开始接触，并在其中心线上以不大的摩擦阻力滑行，其终点距接点末端应小于1/3。
接点间的距离不得小于2mm,两静接点片的倾斜应一致，并与动接点同时接触，动接点容许在其本身的转轴上旋转10~15度，并沿轴向移动0.2~0.3mm，继电器的静接点片装有一限制振动的防振片，防振片与静接点片刚能接触或两者之间有一不大于0.1~0.2mm的间隙。
微机保护实训报告
一、实训背景随着电力系统的不断发展，对电力设备的保护要求越来越高。
微机保护作为现代电力系统保护技术的重要组成部分，具有反应速度快、可靠性高、功能齐全等优点。
为了使学生更好地了解和掌握微机保护技术，提高学生的实际操作能力，本次实训以微机保护装置的测试为主要内容。
二、实训目的1. 掌握微机保护装置的工作原理；2. 熟悉微机保护装置的测试方法和技巧；3. 提高学生的实际操作能力和解决实际问题的能力；4. 培养学生的团队协作精神。
三、实训内容1. 实验一：变压器差动保护试验（1）实验目的通过本实验，使学生了解变压器差动保护的工作原理，掌握变压器差动保护的测试方法。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）连接实验设备，确保微机保护装置与模拟线路正常连接；3）设置保护参数，包括差动保护电流、启动时间等；4）进行实验，观察差动保护装置的动作情况；5）分析实验结果，总结变压器差动保护的优缺点。
2. 实验二：发电机匝间短路保护试验（1）实验目的通过本实验，使学生了解发电机匝间短路保护的工作原理，掌握发电机匝间短路保护的测试方法。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）连接实验设备，确保微机保护装置与模拟线路正常连接；3）设置保护参数，包括匝间短路保护电流、启动时间等；4）进行实验，观察发电机匝间短路保护装置的动作情况；5）分析实验结果，总结发电机匝间短路保护的优缺点。
3. 实验三：微机保护装置调试与维护（1）实验目的通过本实验，使学生了解微机保护装置的调试与维护方法，提高学生对实际问题的解决能力。
（2）实验步骤1）检查实验设备是否完好，包括微机保护装置、电源、测试线等；2）根据实际情况，对微机保护装置进行调试；3）观察微机保护装置的动作情况，分析调试结果；4）对微机保护装置进行维护，包括检查硬件、软件等方面；5）总结微机保护装置调试与维护的经验。
电力系统微机继电保护实验报告一电流电压联锁微机保护实验
实验一 电流电压联锁微机保护实验一、 实验目的1．学习电力系统中微机型电流、电压保护时间、电流、电压整定值的调整方法。
2．在最小运行方式下模拟线路30%处三相短路实验，调整低电压起动电压幅值整定值，试验I 段，II 段动作情况。
二、 接线方式试验台一次系统原理图如图1所示。
图1 电流电压联锁微机保护实验一次系统电流电压联锁微机保护实验接线图如图2所示。
图2 电流电压联锁微机保护实验接线图三、 实验内容与步骤实验内容：电流电压联锁微机保护实验实验要求：在最小运行方式下模拟线路30%处三相短路实验，调整低电压起动电压幅值整定值，试验I 段，II 段动作情况。
四、实验过程及步骤整定值设置方法：按压“画面切换”键，进入整定值修改显示画面“-------”，之后，通过同时按压触摸按键“▲”、“▼”可选择不同的整定项目，再通过按“▲”或“▼”选择准备修改的整定项目。
对投退型（或开关型）整定值，通过按压触摸按钮“+”可在投入/退出之间进行切换；对数值型整定时，通过触摸按钮“+”、“-”对其数据大小进行修改。
当整定值修改完成之后，按压“画面切换”触摸键进入定值修改保存询问画面，这时，选择按压触摸键“+”表示保存修改后的整定值；若选择按压触摸键“-”，则表示放弃保存修改后的整定值，仍使用上次设置的整定值参数。
例如，要修改线路电压电流保护重合闸动作时间为1.5秒，可依下面的步骤进行：A 相负载B 相负载C 相负载abc1A1B1C微机PT 输入电流测量A 相1B1C合闸分闸2A2B2C微机CT1微机CT2PT 测量1A2B2C2A电流测量C 相电流测量B 相A合闸分闸1 2,4,5Ω 测量孔1KM 1CT TM 220/127V R S 最小 最大 区内区外 PT 测量2KM2CTK1 1R 2Ω 3KMR d10Ω 2R45Ω DXK3移相器电流、电压保护（1）按压“画面切换”键，进入整定值修改显示画面“-------”；（2）同时按压触摸按键“▲”和“▼”直接进入整定值修改画面，这时显示画面应为“E1-OFF”；（3）按压触摸按键“▼”，使显示画面为“04-XXX”（XXX为上次设置的重合闸延迟时间）；（4）按压触摸按键“+”或“-”键，使显示画面中的XXX为1.5；（5）按压触摸按键“画面切换”键，这时显示画面应该为“y n-”（它提醒操作人员：选择按压触摸按键“+”键，就可保存已经修改了的整定值；若选择按压触摸按键“-”键，则表示放弃当前对整定值参数所进行的修改，继续使用上次设置的整定值。
实验二 输电线路电流微机保护实验报告
实验二 输电线路电流微机保护实验一、实验目的1．学习电力系统中微机型电流、电压保护时间、电流、电压整定值的调整方法。
2．了解电磁式保护与微机型保护的区别。
二、基本原理1．试验台一次系统原理图试验台一次系统原理图如图3-1所示。
2．电流电压保护基本原理1）三段式电流保护当网络发生短路时，电源与故障点之间的电流会增大。
根据这个特点可以构成电流保护。
电流保护分无时限电流速断保护（简称I 段）、带时限速断保护（简称II 段）和过电流保护（简称III 段）。
下面分别讨论它们的作用原理和整定计算方法。
（1） 无时限电流速断保护（I 段）单侧电源线路上无时限电流速断保护的作用原理可用图3-2来说明。
短路电流的大小I k 和短路点至电源间的总电阻R ∑及短路类型有关。
三相短路和两相短路时，短路电流I k 与R ∑的关系可分别表示如下：l R R E R E I s ss k 0)3(+==∑ lR R E I s s k 0)2(*23+=图3-1 电流、电压保护实验一次系统图式中， E s ——电源的等值计算相电势；R s —— 归算到保护安装处网络电压的系统等值电阻；R 0—— 线路单位长度的正序电阻；l —— 短路点至保护安装处的距离。
由上两式可以看到，短路点距电源愈远（l 愈长）短路电流L k 愈小；系统运行方式小（R s 愈大的运行方式）I k 亦小。
I k 与l 的关系曲线如图3-2曲线1和2所示。
曲线1为最大运行方式(R s 最小的运行方式)下的I K = f (l )曲线，曲线2为最小运行方式(Rs 最大的运行方式)下的I K = f (l )曲线。
线路AB 和BC 上均装有仅反应电流增大而瞬时动作的电流速断保护，则当线路AB 上发生故障时，希望保护KA 2能瞬时动作，而当线路BC 上故障时，希望保护KA 1能瞬时动作，它们的保护范围最好能达到本路线全长的100%。
但是这种愿望是否能实现，需要作具体分析。
微机线路继电保护实验报告
微机线路继电保护实验报告开课学院及实验室：学院年级、专业、班姓名学号实验课程名称电力工程基础成绩实验项目名称微机线路继电保护实验指导老师一、实验目的1）熟悉微机保护装置及其定值设置。
2）掌握采用微机保护装置实现三段式保护的原理、参数设置方法。
二、实验原理三段式电流保护是分三段相互配合构成的一套保护装置。
第一段是电流速断保护、第二段是限时电流速断保护、第三段是定时限过电流保护。
第一段电流速断是按照躲开某一点的最大短路电流来整定，第二段限时电流速断是按照躲开下一级相邻元件电流速断保护的动作电流整定，第三段定时限过电流保护则是按照躲开最大负荷电流来整定。
但由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而有选择地切除故障，常将电流速断、限时电流速断和过电流保护组合在一起，构成三段式电流保护。
电流速断部分由继电器1、2、3组成、限时电流速断部分由继电器4、5、6组成和过电流保护由继电器7、8、9组成。
由于三段的启动电流和动作时间整定得均不相同，因此，必须分别使用三个电流继电器和两个时间继电器，而信号继电器3、6、9分别用以发出I、II、III段动作的信号。
三段式电流保护优点：接线简单、动作可靠，切除故障快，在一般情况下能够满足快速切除故障的要求。
所以在电网中35kV、10kv及以下的电压配电系统中获得了广泛的应用。
三段式电流保护范围说明图三段式电流保护原理接线图三段式电流保护展开图三、实验设备电源屏，NFL641微机线路保护装置，MDLA断路器模拟装置，DL-802微机继电保护测试仪，PC机，实验导线若干。
4.1 定值管理本装置的整定值均以数字形式存放在CPU 插件的E2PROM 中，可同时存放32套不同的整定值，以适应不同的运行方式。
正常选择0区定值。
4.2 定值及软压板清单4.2.1 定值说明序号定值名称范围单位备注1 控制字一0000～FFFF 无参见控制字说明，装置自动生成2 控制字二0000～FFFF 无参见控制字说明，装置自动生成GD NFL641微机线路保护装置电源端子板1 直流220V电源正极6 直流220V电源负极1-1D NFL641微机线路保护装置接口端子板7 保护电流输入端IA8 保护电流输入端IB9 保护电流输入端IC10 零线端IN33 合闸线圈信号39 跳闸线圈信号42 跳合闸操作电源负MDLA模拟断路器：合A 合闸信号输入端跳A 跳闸信号输入端跳合闸输入跳合闸输入操作电源负A跳A跳闸信号输出端A 跳合闸信号公共端A合A合闸信号输出端DL-802微机继电保护测试仪：IA A相故障电流输出端IB B相故障电流输出端微机继电保护测试仪分别在A、B、C三相加入4A电流，步长设置为0.01A IC C相故障电流输出端IN 故障电流输出端公共端A A跳闸信号输入端公共A跳合闸信号公共端R A跳闸信号输入端电源屏：1 外部三相电源A相输入端2 外部三相电源B相输入端3 外部三相电源C相输入端4 三相电源零线输入端17 电源屏直流220V正极输出端18 电源屏直流220V负极输出端五、实验过程原始记录（数据、图表、计算等）微机继电保护测试仪在A、B、C三相加入5A电流，步长设置为0.01A：微机继电保护测试仪分别在A、B、C三相加入3A电流，步长设置为0.01A六、实验结果分析1) 说明三段式保护的原理2）分析实验记录现象的原因。
微机保护实验报告
微机保护实验报告微机保护实验报告试验一 变压器差动保护试验一、 试验目的1.熟悉变压器纵差保护的组成原理及整定值的调整方法。
2.了解差动保护制动特性的特点，加深对微机保护的认识。
3.学习微机型继电保护试验测试仪的测试原理和方法差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。
其中，差动电流速断保护能在变压器区内严重故障时快速跳开变压器的各侧开关。
二、试验原理电力变压器是电力系统中不可缺少的电力设备。
其故障分为内部故障和外部故障两种。
电流差动保护不但能够正确的区分区内外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区内各种故障，具有独特的特点而被广泛的用作变压器的主保护。
图1所示为三绕组变压器差动保护的原理接线图。
图2为工况下，变压器相关电气量的向量关系图。
这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT 接成△，把低压侧的二次CT 接成Y 型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT 变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。
而微机保护要求接入保护装置的各侧CT 均为Y 型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。
变压器差动保护软件移相均是移Y 型侧，对于∆侧电流的接线，TA 二次电流相位不调整。
电流平衡以移相后的Y 型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。
若∆侧为△-11接线，软件移相的向量图如图2。
1I &、2I &分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I &、'2I &分别为相应的电流互感器二次侧电流。
流入差动继电器KD 的电流为： ''12r I I I =+&&&保护动作的判据为：图1差动保图2工况向r set I I ≥设变压器的变比12TU n U =，并且选择电流互感器的变比，使得21TA T TA n n n =，则经推算可得：122T r TA n I I I n +=&&& 忽略变压器的损耗，正常运行和区外故障时，一次电流的关系为210T I n I +=&&。
微机保护实训报告
实验七一、实验目的微机线路相间方向距离保护实验1、掌握微机相间方向距离保护特性的检验方法。
2、掌握微机相间方向距离保护一、二、三段定值的检验方法。
3、掌握微机保护综合测试仪的使用方法。
4、熟悉微机型相间方向距离保护的构成方法。
二、实验项目1、微机相间方向距离保护特性实验2、微机相间方向距离保护一、二、三段定值实验三、实验步骤1、实验接线图如下图所示：2、将接线图中的ia、ib、ic、in分别接到保护屏端子排对应的15（i-7）、14（i-6）、13（i-5）、20（i-12）号端子；ua、ub、uc、un分别接到保护屏端子排对应的1（i-15）、2（i-16）、3（i-17）、6（i-18）号端子；k1、k2分别接到保护屏端子排对应的60（i-60）、71（i-71）号端子；n1、n2分别接到保护屏端子排对应的76（220vl）和77（220vn）号端子。
3、微机相间方向距离保护特性的测试第一步：连接好测试线（包括电压线、电流线及开关量信号线的连接，包括电压串联和电流并联），打开测试仪，进入距离保护测试主界面。
（参见m2000使用手册）第二步：设置测试方式及各种参数。
将测试方式设置成自动搜索方式，时间参数设置：包括故障前时间、最长故障时间、间隔时间。
固定值：用户可以设置固定电压或电流及其大小。
间隔时间：是每一个脉冲后的停顿时间，在该时间内没有电压电流输出；若不希望在测试过程中有电压失压的情况，可将间隔时间设为 0 。
开关量输出：用户可以定义在故障发生时的开关量输出。
跳闸开关量：每个开关量输入通道以图形方式显示该通道的设定状态，设定状态包括：不选、断开、闭合三种。
您可以用鼠标点击相应开关的图形的中心即可切换开关状态。
在开关图形的右边有两个单选框分别为：与或，这是所有设定的开关量应满足的动作逻辑关系,与为所有设定的开关状态必须同时满足，或为设定的所有开关中某一个满足条件即可。
故障：设置故障类型。
设置成相间故障类型（如两相短路或三相短路）。
