艾默生直流屏

•
•
Hale Waihona Puke 默生直流屏说明• 1.直流充电柜和直流馈出柜采用封闭式加强 型结构，柜体尺寸：800X600X2260mm，直 流屏内的空气开关和熔断器的容量满足长期 工作电流的要求和满足各级选择性的要求。 熔断器及开关等主要元件能承受交流30kA,直 流15kA短路电流水平要求。 2. 直流柜为前后带门，柜门开启灵活，牢固 可靠，门开启角大于90°，外壳防护等级应 大于IP43级。 3.柜体及其它部分的敞露部分涂漆防护，漆 膜具有良好的附着力，平整光洁，在不直射 的阳光下，漆膜没有肉眼可辨的色泽不匀现 象，同时不眩目反光。 4.直流屏主母线采用阻燃绝缘铜母线。柜内 端子排采用阻燃型。所有指示灯采用节能型 指示灯。 5.运行中需要操作的元器件安装在面板上的 位置，去操作高度距基础面0.6～1.8m范围内。 紧急操作的元件安装在距基础面0.8～1.6m范 围内。在运行中需观察的指示仪表中心距基 础面的安装高度不大于2m。
• • • • • •
• •
艾默生直流屏适用范围
• 直流电源柜适用于10～500kV变电站、发电厂和 高层建筑、住宅小区等的配电室，以及小型自备 发电厂，作为高压开关、继电保护、自动装置等 的操作、控制电源和事故照明电源。同时也可应 用于其它需要直流电源的场所。
艾默生60A/220V直流屏
• 是一家集生产和贸易 为一体的专业型企业， 经营范围涵盖电气节 能及其成套系统、流 体系统工程、加药系 统、热力系统。广泛 运用于食品、化工、 水处理、造纸、灌胶 机械、油田、电力等 行业。
艾默生直流屏自然环境
• • • • • • • • • • • • • • • • • 海拔高度：2000m 环境温度：-5℃- +50℃ 相对湿度：≤90%（20±5℃） 无导电及爆炸尘埃，无腐蚀性气体 无剧烈振动及冲击 室内使用且通风良好 直流屏系统参数 稳流精度：≤±0.5% 噪音：≤45dB） 稳流精度：≤±0.5% 均流不平衡度：≤3% 纹波系数：≤±0.1% 可靠性指数：MTBF≥100000h 功率因数：≥0.92 交流电压输入范围：380V±15% 效 率：≥94% 交流电压频率范围：50Hz±10%
艾默生直流屏系统工作原理
• 两路市电经过交流切换输入一路交 流，给各个充电模块供电。充电模 块将输入三相交流电转换为直流电， 给蓄电池充电，同时给合闸母线负 载供电，另外合闸母线通过降压装 置给控制母线供电。 系统中的各监控单元受主监控的管 理和控制，通过通讯将各监控单元 采集的信息送给主监控统一管理。 主监控显示直流系统各种信息，用 户也可触摸显示屏查询信息及操作， 系统信息还可以接入到远程监控系 统。 系统除交流监控、直流监控、开关 量监控等基础单元外，还可以配置 绝缘监测、电池巡检等功能单元， 用来对直流系统进行全面监控。
•
•
•
•
艾默生直流屏说明
• • 6.柜内所安装的元器件，选用具有生产 许可证企业或经过国家有关部门鉴定的 合格产品，各元器件的安装端正整齐， 层次布置合理，便于维护检修。 7.绝缘和耐压：直流母线对地绝缘电阻 不小于10MΩ，所有二次回路对地绝缘 电阻不小于2MΩ。直流电源和直流母线 的绝缘强度，承受工频2kV试验电压， 耐压1min无绝缘击穿和闪络现象。 8．柜体有良好的散热措施，在其结构 上采取防尘措施，并采用强制风冷时， 选用直流低噪音风机。 9. 柜体上截面不小于25 mm2的接地端 子，柜底截面不小于100 mm2的接地铜 排。 10. 直流空气开关附带辅助接点及报警 接点，当某一馈线发生故障跳闸时，该 故障报警接点闭合。所有馈线的引出均 连接到接线端子，接线端子允许连接的 电缆截面应不小于4mm2 。
• • •
艾默生直流屏系统特点

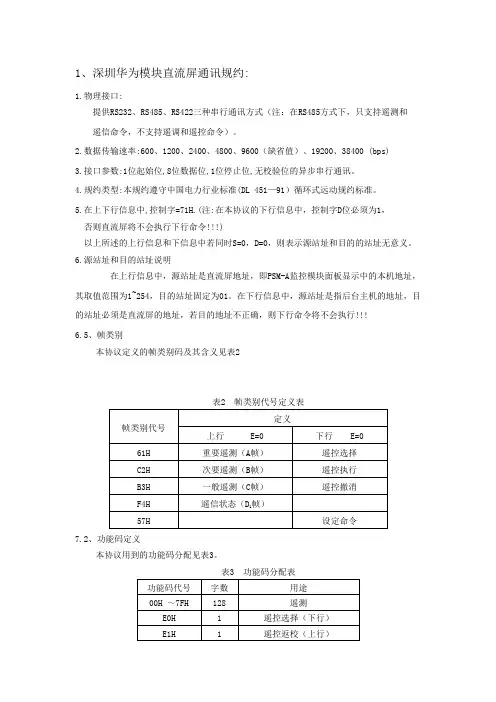

• • 采用模块化设计，N+1热备份，可平滑扩容。 模块采用国际最新软开关电源技术，95%以 上的元器件采用高质量的知名品牌器件。采 用硬件低差自主均流技术，模块间输出电流 最大不平衡度小于5%。 模块可带电插拔，更换安全方便。 系统可选择两路交流自动切换输入，主从备 份，可靠性高。 监控功能完善，高智能化，采用大屏幕触摸 屏汉字显示，声光告警。 监控系统配有标准RS232接口，采用电力部 标准通信规约，方便接入综合化系统或单独 组网，实现“四遥”及无人值守。 可实现供电一体化方案，将通信电源，逆变 器等均纳入监控系统进行监控。 除可以管理单电池组系统以外，还可以管理 双电池组系统（指一套系统控制管理两组电 池分别独立进行均/浮充，两组之间互不干 扰），可带两组电池巡检仪。 可满足母线分段要求，包括微机绝缘检测仪 也可满足母线分段的要求。 具有先进的电池温度补偿功能。
