《现代电子系统设计基础》见面课及答案
现代电子系统设计习题解答5

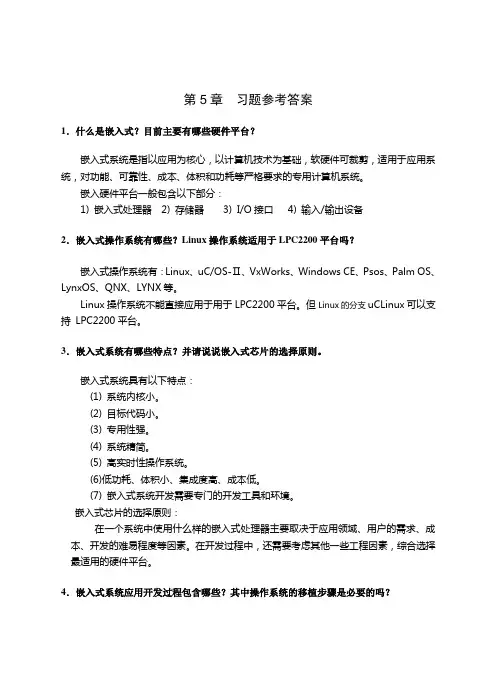

第5章习题参考答案1．什么是嵌入式？目前主要有哪些硬件平台？嵌入式系统是指以应用为核心，以计算机技术为基础，软硬件可裁剪，适用于应用系统，对功能、可靠性、成本、体积和功耗等严格要求的专用计算机系统。
嵌入硬件平台一般包含以下部分：1) 嵌入式处理器 2) 存储器 3)I/O接口 4) 输入/输出设备2．嵌入式操作系统有哪些？Linux操作系统适用于LPC2200平台吗？嵌入式操作系统有：Linux、uC/OS-Ⅱ、VxWorks、Windows CE、Psos、Palm OS、LynxOS、QNX、LYNX等。
Linux操作系统不能直接应用于用于LPC2200平台。
但Linux的分支uCLinux可以支持LPC2200平台。
3．嵌入式系统有哪些特点？并请说说嵌入式芯片的选择原则。
嵌入式系统具有以下特点：(1) 系统内核小。
(2) 目标代码小。
(3) 专用性强。
(4) 系统精简。
(5) 高实时性操作系统。
(6)低功耗、体积小、集成度高、成本低。
(7) 嵌入式系统开发需要专门的开发工具和环境。
嵌入式芯片的选择原则：在一个系统中使用什么样的嵌入式处理器主要取决于应用领域、用户的需求、成本、开发的难易程度等因素。
在开发过程中，还需要考虑其他一些工程因素，综合选择最适用的硬件平台。
4．嵌入式系统应用开发过程包含哪些？其中操作系统的移植步骤是必要的吗？嵌入式项目的开发过程，大的方面可以分为两个阶段。
第一阶段为在实验开发平台上的开发调试阶段，要完成完成项目的主要指标；第二阶段是在第一阶段实现目标的基础上，量体裁衣，再根据项目的需求剪裁或扩展，设计适合该项目的硬件工程板。
设计好的工程板资源既要满足目标的需求，同时要考虑产品的集成性、低成本、小型化等，更重要的是可靠性等因素，另外要考虑设计的可升级性和兼容性等.1．硬件系统的准备2．C/C++、ARM汇编语言知识的学习3．ARM芯片资料的研究4．熟练开发软件环境的使用5．编写启动代码6．编写用户代码7．其他文件的编写8．工程板的开发与调试对于嵌入式系统的应用，如果当设计一个简单的应用程序时，可以不使用操作系统，但是当设计较复杂的程序时，可能就需要一个操作系统(OS)来管理和控制内存、多任务、周边资源等。
电子设计知识试题（含答案）
电⼦设计知识试题（含答案）⼀、是⾮题（每题1.5分，共24分）1、（√）三只普通硅⼆极管串联，可作２.1伏稳压管使⽤。
2、（√）在很⾼频率的条件下⼯作，晶体⼆极管将失去单向导电性能。
3、（√）桥式整流，负载为电容滤波的电路中，若电容器上的电压为17伏，则整流器输⼊的交流信号有效值⼀般要⼤于17伏。
4、（X）交流放⼤器级间耦合电容器的容量若减⼩，则放⼤器的低频特性将变差，即f L将减⼩。
5、（X）共发射极晶体管放⼤器与共源极场效应管放⼤器相⽐，前者所允许的输⼊信号幅值将⼤于后者。
6、（X）触发器的置位端（置1端）⾄输出端的信号延时量⼀定⼤于触发器由输⼊端⾄输出端的延时量。
7、（X）在实际电路中，与门、与⾮门的多余输⼊端⼝最好都接⾼电平，以免⼲扰信号窜⼊电路。
8、（√）译码器、加法器、触发器等都属于组合逻辑电路。
9、（√）计算机系统既应包括硬件系统，也应包括软件系统。
10、（X）计算机的机器语⾔能为硬件电路所识别，它与所⽤CPU的类型⽆关。
11、（√）MCS-51单⽚机的复位电平均为低电平，其持续（保持）时间应在2个机器周期以上。
12、（√）MCS-51单⽚机与80C51单⽚机是完全兼容的。
13、（X）要对20H Z~10 k H Z的语⾳信号进⾏A/D转换，则采样信号的频率应在10KH Z以上。
14、（√）信号源的输出阻抗⼀般均较低，电压表的输⼊阻抗均较⾼。
15、（X）直流稳压电源的内阻愈⾼，它的输出电压稳定性能就愈好。
16、（√）扫频仪是⽤来检测、分析信号频谱结构的⼀种测量仪器。
⼆、选择题（每题2分，共26分）1、（ A ）标注为2P2的电容器，其电容值为：A、2.2PFB、22PFC、220PFD、0.22uF2、（ B ）在⾊环（带）标注的电阻值的电阻体上，棕⾊代表数字：A、0B、1C、2D、33、（ D ）稳压管、变容⼆极管在正常⼯作时，应：A、⼆者均加正向电压B、⼆者均加反向电压C、前者加正向电压，后者加反向电压D、前者加反向电压，后者加正向电压4、（B ）晶体管共集电极放⼤器与场效应管共漏极放⼤器的输出电压与输⼊电压间的相位关系为：A、均为同相B、均为反相C、前者为同相，后者为反相D、前者为反相，后者为同相5、（ A ）⼀前后沿很陡的⽅波通过⼀放⼤电路，若其输出的⽅波前后沿变得不陡，甚⾄近似为三⾓波或锯齿波，其主要原因为：A、放⼤器的增益不合适B、放⼤器的下限截⽌频率f L过⾼C、放⼤器的上限截⽌频率f H过低D、放⼤器的上限截⽌频率f H过⾼。
智慧树知到《现代电子系统设计基础》章节测试答案
智慧树知到《现代电子系统设计基础》章节测试答案第1章单元测试1、在输出电流比较小且负载几乎不变的场合，宜采用的滤波方式是？答案：电容输入式滤波电路2、使用集成芯片的优点？答案：可以使系统稳定、外围电路简单、可以使测试更方便3、通用型集成运放适用于放大( )答案：低频信号4、多级放大电路的级数越多，则其( )答案：放大倍数越大，而通频带越窄5、在单相桥式整流电路中，若有一只整流管接反，则（）答案：整流管将因电流过大而烧坏第2章单元测试1、改变ICL8038的4、5管脚的外部电阻RA和RB的值，使他们不相等，可改变占空比。
答案：对2、方波-三角波发生器中，为了获得锯齿波，应该调节RW使充放电时间不相同。
答案：对3、下列选项不能消除竞争冒险的是:答案：改变输入信号4、对于同步时序电路而言:答案：电路中各触发器由同-时钟触发5、对于中行输入的寄存器电路，如果要输入一个8位的数码，必须通过 ( )个CP脉冲的作用才将8位数码输入。
答案：1第3章单元测试1、AD590的输出电流与绝对温度成比例。
答案：对2、温度的变化是通过滞回比较器的输出来改变三极管的工作状态从而切换继电器的接通位置。
答案：对3、DDS的输出为数字化的正弦波需经过哪些器件处理？答案：高速DA转换器、低通滤波器4、基本比较器与滞回比较器相比（）答案：前者灵敏度高，后者抗干扰能力强5、若要求滞回比较器具有抗干扰能力，则其回差电压应（）.答案：大于干扰电压峰-峰值第4章单元测试1、待测频率较低时，标准闸门时间内脉冲个数较小，而脉冲计数误差始终为1，所以测量误差会随着待测频率变低而增加。
答案：对2、.将示波器扫描时间因数置2μs/div,扫描扩展置x10,此时在屏幕水平轴上下10div长范围内正好看到5个完整的正弦波的频率是( )。
答案：2.5MHz3、示波器按其用途及特点可分为通用示波器、多线示波器、取样示波器、记忆及存储示波器和（）。
答案：智能示波器4、本章所制作的数字示波器的工作流程包括哪些？答案：采集、储存、显示5、如果输入信号较大需要怎么做？答案：衰减6、电压增益在通频内波动明显如何改善答案：在电源端加入0.1UF 和100UF 的电容，电容电阻引线尽可能的短、对各级放大电路进行频率补偿、采用屏蔽盒对系统进行多点屏蔽第一章1、在输出电流比较小且负载几乎不变的场合，宜采用的滤波方式是？A: 电容输入式滤波电路B: 电感输入式滤波电路C: 以上都行D: 以上都错误正确答案：电容输入式滤波电路2、使用集成芯片的优点？A:可以使系统稳定B:外围电路简单C:可以使测试更方便D:需要更多的专业知识正确答案：可以使系统稳定 ,外围电路简单 ,可以使测试更方便3、通用型集成运放适用于放大( )A: 高频信号B: 低频信号C: 任何频率信号D: 中频信号正确答案：低频信号4、多级放大电路的级数越多，则其( )A: 放大倍数越大，而通频带越窄B: 放大倍数越大，而通频带越宽C: 放大倍数越小，而通频带越宽D: 放大倍数越小，而通频带越窄正确答案：放大倍数越大，而通频带越窄5、在单相桥式整流电路中，若有一只整流管接反，则( )A: 输出电压约为2UB: 输出电压约为U/2C: 整流管将因电流过大而烧坏D: 变为半波整流正确答案：整流管将因电流过大而烧坏第二章1、改变ICL8038的4、5管脚的外部电阻RA和RB的值，使他们不相等，可改变占空比。
现代电子系统设计习题解答6
第6章习题参考答案1．电子系统工程实现的意义是什么？需要具备哪些方面的知识？在开发过程中，必须综合运用模拟电路、数字电路、微机原理、单片机、嵌入式系统等多门课程及EDA开发技术知识，将自己设计出的电子系统转化成实际的样本或产品，对设计目标进行验证，达到性能指标后可交付用户使用。
电子系统的设计实现包含3个方面：第1个方面为硬件设计，含数字部分、模拟部分、PLD设计等内容。
第2个方面为软件设计，含汇编程序、系统管理软件、数据库管理、操作界面与打印设计等内容。
第3个方面为通信问题，包含通信方式、网络选择、通信软件等。
2．电子系统实现的一般流程是什么？一般分为如下流程：(1)系统硬件的设计与实现(2)系统软件的设计与实现(3)系统的调试与运行(4)系统的综合测试3．电子系统制作需要了解和掌握哪些方面的指标？电子系统制作需要了解和掌握以下指标：(1) 系统功能指标①硬件指标：功能实现，技术指标。
②软件指标：操作的方便性、容错性，模块功能，运行速度。
(2) 系统参数及技术指标。
(3) 系统的容错性指标。
(4) 系统的可靠性指标。
(5) 系统的电气安全性指标。
(6) 系统的EMC指标。
(7) 系统的机械特性指标。
4．电子系统调试过程及注意事项有哪些？第1步：外观检查。
检查电子系统的外观是否完整、光滑、无残损、无划痕、印字是否清晰等。
第2步：结构调试。
检查电路板安装位置是否平整准确，连接器连接是否紧凑可靠，螺钉安装是否紧凑。
第3步：通电前检查。
检查电路板的焊接装配是否正确，焊点是否光滑，有无虚焊、短路等现象，便于发现和纠正比较明显的安装和焊接错误。
并可以用数字万用表检查电源对地电阻器是否异常，特别是电源输入端不能对地短路。
第4步：通电后检查。
加电后应密切观察电路板的状态，例如电源指示灯是否正常，电源的电流指示是否正常，电路板上的电子元器件是否异常发热，有无冒烟现象，系统运转指示是否正常。
第5步：电源调试。
利用万用表检查电源电压是否符合电源电压要求，纹波系数、负载能力是否满足系统指标要求。
《电子线路与数字逻辑》见面课及答案
《电子线路与数字逻辑》见面课及答案见面课：掌握555的各种电路1、滞回特性是的基本特性A.施密特触发器B.RS触发器C.JK触发器D.多谐振荡器正确答案：施密特触发器2、某电路的输入波形UI和输出波形UO如下图所示，则该电路有可能是 image.pngA.施密特触发器B.反相器C.单稳态触发器D.多谐振荡器正确答案：单稳态触发器3、石英晶体对称式多谐振荡器的输出脉冲频率取决于A.电路RC参数大小B.组成振荡器的门电路的平均传输时间C.晶体的固有频率D.晶体的固有频率和RC参数值正确答案：晶体的固有频率4、利用施密特触发器可以把正弦波、三角波等波形变换成矩形波。
A.对B.错正确答案：对5、555电路的输入信号可以是数字信号，也可以是模拟信号。
A.对B.错正确答案：对见面课：掌握时序逻辑电路的分析和设计1、主从型JK触发器具有计数、保持、置“0”、置“1”的功能。
A.对B.错正确答案：错2、维持阻塞型D触发器本身只具有置“0”、置“1”功能。
A.对B.错正确答案：对3、寄存器寄存数码的方式有并行和串行两种，其输出数码的方式也有并行和串行两种。
A.对B.错正确答案：对4、计数器是一种A.组合逻辑电路B.时序逻辑电路C.脉冲整形电路D.译码显示电路正确答案：时序逻辑电路5、计数器如图所示，原状态为“11”，当送入一个C脉冲后的新状态为image.pngA.“11”B.“10”C.“00”D.“01”正确答案：“00”见面课：掌握电子线路和数字逻辑的基本概念1、和二进制数（1100110111.001）2等值的十六进制数是A.（337.2）16B.（637.1）16C.（1467.1）16D.（C37.4）16正确答案：（337.2）162、用0、1两个符号对100个信息进行编码，则至少需要A.8位B.7位C.9位D.6位正确答案：7位3、与逻辑式image.png相等的式子是A.ABCB.1+BCC.AD.image.png正确答案：image.png4、已知某电路的真值表如表所示，该电路的逻辑表达式为image.pngA.F=CB.F=ABCC.F=AB+CD.都不是正确答案：F=AB+C5、已知image.png，下列组合中，可以肯定使F=0。
电子设计基础训练_北京航空航天大学中国大学mooc课后章节答案期末考试题库2023年
电子设计基础训练_北京航空航天大学中国大学mooc课后章节答案期末考试题库2023年1.一个电阻的色环标识为“黄紫黑红棕”，那么其表示的电阻为多少？答案:47k2.三极管工作在放大区，则要求答案:发射结正偏，集电结反偏3.信号源设定输出信号为正弦波，频率为1kHz，幅度为1Vrms，则输出信号幅度的峰峰值为答案:2.828Vpp4.用数字示波器测量信号频率有多种方式，以下哪一种方式不适用于信号频率的测量答案:使用通道垂直测量功能5.一位七段数码管中，若要显示数字“3”，应点亮哪几个字段答案:abcdg6.下列关于驻极体话筒的说法中错误的是答案:不需要偏置电压即可正常工作7.在声控LED电路中，三极管处于下列哪种工作状态答案:放大区8.在声控LED电路中，47μF（电源正负极之间的电容）和1μF电容（驻极体话筒与三极管之间的电容）的作用分别是答案:47μF电容作用为滤波，1μF电容作用为耦合9.在自动闪灯电路中，三极管在下列哪两种工作状态间交替变换答案:截止区、饱和区10.有符号位二进制数的原码为（10110），则对应的十进制为答案:-611.-100对应的二进制补码为答案:1001110012.下列不属于组合电路的是答案:D触发器13.下列哪个函数不属于I/O口的基本操作函数答案:micros()14.编写下面一段程序，并上传到Arduino Uno板上，I/O9引脚输出信号为void setup() { pinMode(9,OUTPUT); }void loop() { analogWrite(9,200); }答案:占空比约为78%的PWM信号15.串口通信中，波特率的单位为答案:Baud16.下列关于串口的说法，错误的是答案:串口通信的发送端和接收端设定的波特率可以不同17.编写下面一段程序，并上传到Arduino Uno板上，计算机串口监视器显示为void setup() { Serial.begin(9600); Serial.Write(54); } void loop() { }答案:618.关于本课程中“Arduino超声波测距”实验中所用的超声模块HC-SR04，下列说法错误的是答案:Echo为超声波模块的输出，并将往返时间以电压值的形式返回给单片机19.下列关于超声波测距的原理说法正确的是答案:超声波测距是通过超声波模块发出信号，自动测出往返时间并返回，再进行后续计算得出距离的20.下列关于Arduino中函数pulseIn(pin,value,timeout)的说法错误的是答案:返回值代表脉冲持续时间，单位为ms。
电子设计基础试题及答案
电子设计基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 一个完整的二进制数由哪两个部分组成？A. 符号位和数据位B. 符号位和控制位C. 数据位和校验位D. 符号位和地址位答案：A3. 在电子电路中，串联电阻的作用是什么？A. 限流B. 升压C. 降压D. 隔离答案：A4. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门5. 在数字电路中，触发器的稳定状态是指？A. 输出为0B. 输出为1C. 输出保持不变D. 输出在0和1之间切换答案：C6. 以下哪个不是数字电路的优点？A. 高抗干扰性B. 低功耗C. 高稳定性D. 易于实现复杂功能答案：B7. 在电子电路中，二极管的正向导通电压通常是多少？A. 0.3VB. 0.7VC. 1.5VD. 3.3V答案：B8. 一个完整的三极管由几个部分组成？A. 两个B. 三个C. 四个D. 五个答案：B9. 在电子电路中，以下哪个元件可以存储能量？B. 电容器C. 电感器D. 二极管答案：C10. 以下哪个不是数字电路的基本逻辑运算？A. 与B. 或C. 非D. 乘答案：D二、多项选择题（每题3分，共15分）1. 数字电路中的逻辑门包括以下哪些？A. 与门B. 或门C. 异或门D. 乘法门答案：ABC2. 以下哪些是模拟电路中常用的元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：ABC3. 在电子电路中，以下哪些元件可以用于滤波？A. 电阻器B. 电容器D. 二极管答案：BC4. 以下哪些是数字电路中常用的触发器类型？A. SR触发器B. JK触发器C. D触发器D. T触发器答案：ABCD5. 在电子电路中，以下哪些元件可以用于放大信号？A. 三极管B. 运算放大器C. 电容器D. 二极管答案：AB三、判断题（每题2分，共10分）1. 数字电路中的逻辑门输出只能是0或1。
现代数字系统设计_习题集(含答案)
14.任Verilog HDL的端口声明语句中，用（）关键字声明端口为双向端口
A：inout B：INOUT C：BUFFER D：buffer
15.IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为（）。
A：8´b1111_1110 B：3´o276 C：3´d170 D：2´h3E
31.将设计的系统按照EDA开发软件要求的某种形式表示出来，并送入计算机的过程，称为（）。
A：设计的输入B：设计的输出C：仿真D：综合
32.不属于PLD基本结构部分的是（）。
A：与门阵列B：输入缓存C：与非门阵列Ｄ：或门阵列
C：原理图输入设计方法一般是一种自底向上的设计方法；
D：原理图输入设计方法也可进行层次化设计。
35.一般把EDA技术的发展分为（）个阶段。
A：2 B：3 C：4 D：5
36.设a = 4´b1010，b=4´b0001，c= 4´b1xz0则下列式子的值为1的是（）
A：a > b B：a <= c C：13 - a < b d：13 – (a>b)
A：查找表（LUT）C：PAL可编程B：ROM可编程D：与或阵列可编程
25.设计输入完成之后，应立即对文件进行（）。
A：编译B：编辑C：功能仿真D：时序仿真
26.VHDL是在（）年正式推出的。
A：1983 B：1985 C：1987 D：1989
27.基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→（）→综合→适配→（）→编程下载→硬件测试。①功能仿真②时序仿真③逻辑综合④配置⑤引脚锁定
智慧树知到《电路分析基础》见面课答案
见面课：功率因数及其提高1、问题:电路如图所示，已知U=120V，I=10A，负载为电感性，功率因数，若电源电压不变，频率为50Hz，而在负载两端并联一个电容C，使功率因数提高到0.8，则电容C的值是（）。
选项：A:29.5μF 2AB:92.5μFC:129.5μFD:192.5μF答案: 【92.5μF 】2、问题:如图所示正弦稳态电路中，已知，电路消耗的平均功率P=10W，则电路的功率因数为（）。
选项：A:0.707（电容性）B:0.707（电感性）C:0.5（电容性）D:0.6（电容性）答案: 【0.707（电容性）】3、问题:一台发电机的额定容量，额定电压，f=50Hz,给一感性负载供电，该负载的功率因数为0.7。
在负载不变的情况下，将一组电容器与负载并联，使供电系统的功率因数提高到0.9，那么，所需并联电容的容量为（）。
选项：A:100μFB:200μFC:123.5μFD:247μF答案: 【247μF】4、问题:一台发电机的额定容量，额定电压，f=50Hz,给一感性负载供电，该负载的功率因数为0.7。
当发电机满载（输出额定电流）运行时，输出的有功功率为（）。
选项：A:70kWB:0.7kWC:7kWD:14kW答案: 【7kW】5、问题:一台发电机的额定容量，额定电压，f=50Hz,给一感性负载供电，该负载的功率因数为0.7。
当发电机满载（输出额定电流）运行时，线路电流（）。
选项：A:64.94AB:45.45AC:31.8AD:90A答案: 【45.45A 】见面课：双口网络的电压电流关系1、问题:单选题：双口网络如图所示，其h参数分别为（）。
选项：A:B:C:D:答案: 【】2、问题:单选题：双口网络如图所示，其g参数矩阵为（）。
选项：A:B:C:D:答案: 【】3、问题:单选题：双口网络如图所示，其r参数为（）。
选项：A:B:C:D:答案: 【】4、问题:单选题：双口网络如图所示，其h参数中h21为（）。
最新电大机电一体化系统设计基础任务15网考试题及答案.doc
A.顺序控制系统B.伺服系统C.数控机床D.工业机器人8.幅频特性和相频特性是模拟式传感器的（）。
A.静态特性指标B.动态特性指标C.输入特性参数D.输出特性参数9.光栅传感器的光栅是在一块长条形的光学玻璃上密集等间距平行的刻线，刻线数为100线/mm，此光栅传感器测量分辨率是（）mm。
A.减小系统刚度B.减小系统转动惯量C.减小系统的驱动力矩D.减小系统的摩擦阻力
三、计算题（共2道试题，共20分。
）1.答案B、C、C 2.答案B、A 02任务02任务_0001
一、判断题（共10道试题，共40分。
）1.气压伺服系统的过载能力强，在大功率驱动和高精度定位时性能好，适合于重载的高加减速驱动。
（）A.错误B.正确8.无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。
（）A.错误B.正确9.步进电机的步距角决定了系统的最小位移，步距角越小，位移的控制精度越低。
（）A.错误B.正确10.直流伺服电动机和永磁同步交流伺服电动机都可以采用PWM控制方式进行调速控制。
（）A.错误B.正确
（）A.错误B.正确17.为了提高机电一体化系统的随动性，可以适当将采样周期取得小一点。
（）A.错误B.正确18.通用型计算机系统大多工作在为特定用户群设计的系统中，通常都具有低功耗、体积小、集成度高等特点。
（）A.错误B.正确19.绿色设计是指考虑新产品的整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费。
（）A.错误B.正确20.数控机床中的计算机属于机电一体化系统的控制系统，而电机和主轴箱则属于系统的驱动部分。
《电子系统设计》练习题-20224(1)-图文
《电子系统设计》练习题-20224(1)-图文一.填空题1.电子系统分为模拟型、数字型和模数混合型三种。
2.在认识、理解与设计电子系统的过程中，常常不用给出详细的内部结构，只需从输入、输出特性去描述，需要用到黑箱辨识法。
3.黑箱辨识法包括三个基本步骤，即黑箱的确认、黑箱的考察和建立黑箱模型。
4.在一般电子产品装配中，使用的焊锡是锡和铅熔合成的合金。
5.助焊剂的主要作用是除去氧化膜、防止氧化以及减小表面张力。
6.工业生产焊锡技术主要有浸焊、波峰焊、回流焊以及倒装焊。
7.在电子产品中，三大基础电抗元件是指电阻器（含电位器）、电容器和电感器（含变压器）。
8.某一采用数码法标识的电容器件，表面标识的数码是479，则该电容标称值为4.7pF（47某10-1pF）。
9.电磁干扰主要有平行线效应、天线效应和电磁感应三种形式。
10.典型模拟电路系统主要由传感器件、信号放大与变换电路和执行机构组成。
11.晶体管串联反馈调整型稳压电源包括调整元件、比较放大、基准电压和取样回路四个部分。
12.半导体存储器从存储功能上可分为只读存储器（ROM）和随机存取存储器（RAM）两大类。
13.一个完整的数字系统主要包括输入电路、输出电路、控制电路、时基电路和若干子系统等五个部分。
14.常温下，硅二极管的开启电压约0.5V，导通后在较大电流下的正向压降约0.7V；锗二极管的开启电压约0.2V，导通后在较大电流下的正向压降约0.3V。
15.在某放大电路中，晶体管三个电极的电流如图所示，由图可知：(1)电极①②③分别为C,E,B；(2)β约为40；(3)管子类型为PNP型16.放大电路产生零点漂移的主要原因是温度对三极管的影响17.为了放大从热电偶取得的反映温度变化的微弱信号，放大电路应采用直接耦合方式。
18.功率放大电路的主要作用是向负载提供信号功率，需要较大的信号电压和电流。
19.电流源电路的输出电阻越大，其恒流特性越好。
20.根据石英晶体的电抗频率特性曲线，当f=f时，石英晶体呈纯阻性；当f晶体呈感性；当ffp时，石英晶体呈容性。
智慧树知到《电力系统分析》见面课答案
智慧树知到《电力系统分析》见面课答案见面课：电力系统无功功率平衡与电压调整1、同步发电机既是有功功率电源，又是最基本的无功功率电源。
A.对B.错正确答案：对2、无功功率平衡计算的前提是系统的电压水平正常A.对B.错正确答案：对3、负荷高峰时升高电压、低谷时降低电压的中枢点电压调整方式为逆调压A.对B.错正确答案：对4、无功功率电源最优分布的基本准则是等网损微增率准则A.对B.错正确答案：对5、电力系统（）通过远距离传输无功功率来满足无功不足节点的无功平衡A.适合B.不适合正确答案：不适合6、假设线路“无损耗”且负荷功率因数为1，当通过线路输送的有功功率大于自然功率时，线路将消耗（）无功功率；A.容性B.感性正确答案：感性7、假设线路“无损耗”且负荷功率因数为1，当通过线路输送的有功功率小于自然功率时，线路将消耗无功功率A.容性B.感性正确答案：容性8、在无功不足的电力系统中，不宜采用的调压手段是A.改变发电机机端电压调压B.改变变压器变比调压C.借补偿设备调压正确答案：改变变压器变比调压9、中枢点电压调整方式中，最易实现的是A.顺调压B.恒调压C.逆调压正确答案：顺调压见面课：电力系统潮流计算1、环网潮流的自然分布是按照线路的（）A.电压分布的B.导纳分布的C.阻抗分布的D.功率分布的正确答案：阻抗分布的2、潮流方程是( )A.代数方程B.微分方程C.代数方程组D.微分方程组正确答案：代数方程组3、在标幺制中，电压的表达式为( )A.V=1.732×Z×IB.V=Z×IC.V=Z×I2D.V=3×Z×I2正确答案：V=1.732×Z×I4、线路末端的电压偏移是指( )。
A.线路始末两端电压相量差B.线路始末两端电压数值差C.线路末端电压与额定电压之差D.线路末端空载时与负载时电压之差正确答案：线路末端电压与额定电压之差5、n个节点（包括参考节点）的电力系统，其节点导纳矩阵为( )。
现代数字系统设计_习题集(含答案)
一、单选题
1.IP核在EDA技术和开发中具有十分重要的地位，IP是指（）。
A：知识产权B：互联网协议C：网络地址D：都不是
2.在verilog HDL的always块本身是（）语句
A：顺序B：并行C：顺序或并行D：串行
3.设a = 1´b1，b = 3´b101，c = 4´b1010则X= {a，b，c}的值的等于（）
C：综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的；
D：为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；
23.不完整的IF语句，其综合结果可实现（）。
A：时序逻辑电路B：组合逻辑电路C：双向电路D：三态控制电路
24.CPLD的可编程是主要基于什么结构（）。
A：瘦IP B：固IP C：胖IP D：都不是
16.FPGA可编程逻辑基于的可编程结构基于（）。
A：LUT结构B：乘积项结构C：PLD D：都不对
17.操作符是Verilog HDL预定义的函数命名，操作符是由（）字符组成的。
A：1 B：2 C：3 D：1～3
18.在EDA工具中，能将硬件描述语言转化为硬件电路的重要工具软件为（）。
A：③①B：⑤②C：④⑤D：①②
28.设a=2，b=0，则下列式子中等于X的是（）。
A：a && b B：a || b C：!a D：x && a
29.在EDA工具中，能完成在目标系统器件上布局布线的软件称为（）。
A：仿真器B：综合器C：适配器D：下载器
30.关于Verilog HDL中的数字，请找出以下数字中最大的一个：（）。
电设l试题集及参考答案
电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。
2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。
3、印制电路板按板层可分为单层板、双层板和多面板。
4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。
5、在焊接元器件时，常用的焊料是铅锡焊料。
6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。
7、电子测量仪器大体可分为专用仪器和通用仪器两大类。
8、测试技术包括调整和测试两部分。
9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。
10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。
11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。
12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。
13、数字模拟转换器常用的技术指标为分辨率和转换速率。
14、光电耦合器主要由发光二极管和光敏三极管组成。
15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。
16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。
17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。
18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。
19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。
20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。
21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。
22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。
现代电子线路基础(新版教材)答案
第六章习题答案6.1 在题图6.1所示调谐放大器中，工作频率f o =10.7MHz,L 1-3=4μH,Q o =100, N 1-3=20匝, N 2-3=5匝, N 4-5=5匝,晶体管3DG39在f o =10.7MHz 时测得g ie =2860μS,C ie =18pF, g oe =200μS, C oe =7pF,|y fe |= 45mS,y re =0,试求放大器的电压增益A vo 和通频带BW 。
解：25.02053~13~21===N N P ， 25.02053~15~42===N N P 总电容pF 4.55)L *)f 2/((1C 20==∑πLC 振荡回路电容pF 8.53C p C p C C ie 22oe 21=--=∑ LC振荡回路固有谐振频率'0f ==10.85(MHz)固有损耗电导：''600036.710()0011g S Q L2Q f Lωπ-===⨯ 22262661200.25200100.2528601036.7100.228()oe ie G P g P g g mS ---∑=++=⨯⨯+⨯⨯+⨯=116.32L 0Q G Lω∑==)KHz (6563.167.10Q f B L 0W ===， 1210228.0104525.025.0G |y |P P A 63fe 210V -=⨯⨯⨯⨯-=-=--∑ 注：由上述计算可以看出，'0f 和0f 相差不大，即部分接入后对谐振频率影响较小，但概念要清楚。
另外，这里给出了fe y （即认为是m g ）不要通过EQ I 来计算m g 。
6.2 题图6.2是某中放单级电路图。
已知工作频率f o =30MHz,回路电感L =1.5μH, Q o =100,N 1/N 2=4,C 1~C 4均为耦合电容和旁路电容。
晶体管在工作条件下的y 参数为ie (2.8j3.5)mS y =+； re 0y ≈ fe (36j27)mS y =- oe (0.2j2)mS y =+ 试解答下列问题：(1) 画出放大器y 参数等效电路； (2) 求回路谐振电导g Σ； (3) 求回路总电容C Σ；(4) 求放大器电压增益A vo 和通频带BW ；(5) 当电路工作温度或电源电压变化时, A vo 和BW 是否变化？解：(1) y 参数等效电路如上图： (3) 由0f =22262121118784431415103010C .(pF )Lf ..∑π-===⨯⨯⨯⨯⨯ (2) 11=P ， 25.041122===N N P 由y 参数得)(58.1810302105.363pF C ie =⨯⨯⨯=-π，)(6.101030210263pF C oe =⨯⨯⨯=-π 2221218781060251858702oe ie C C P C P C .....(pF )∑=--=--⨯=491'o f .(MHz )===固有损耗电导：6066001112161022314100491101510''o o g .(S )Q LQ f L ...ωπ--====⨯⨯⨯⨯⨯⨯⨯ 22323612002100252810214100396oe ie G P g P g g .....(mS )---∑=++=⨯+⨯⨯+⨯= (4) 36601189039610230101510L Q .G L..ωπ--∑===⨯⨯⨯⨯⨯⨯03033789W L f B .(MHz )Q .=== 31203102510284039610fe V PP |y |.A .G .--∑⨯=-=-=-⨯(5) 当电路工作温度或电源电压变化时，会引起y 参数变化，从而vo A 和BW 会发生变化。
现代电子系统设计习题解答2
第2章习题解答1．常用电子线路设计软件有哪些？各自有什么特点？答：常用电子线路设计软件有电路图绘制及PCB设计软件Altium Designer、功能强大的电路仿真软件Multisim、单片机虚拟仿真软件Proteus等。
2．采用Altium Designer软件画出图2.34所示电路图。
答：略。
3．在Altium Designer中如何切换mil和mm单位？答：请按如下步骤操作：首先设置输入法为英文状态下，然后在正常的版面操作时按一下键盘Q键。
4．如何把Altium Designer的SCH，PCB文件输出为PDF格式？答：Altium Designer支持将SCH的文件直接转换成PDF文件，可在Files下拉菜单中选择Smart PDF，然后按提示执行即可。
5．简述Altium Designer软件的发展史。
答：略。
6．Altium Designer有哪些工程类型？答：包括PCB 项目、FPGA 项目、内核项目、库封装项目、嵌入式项目、脚本项目等。
7．Altium Designer支持哪些第三方软件的文件格式？导入第三方软件文件的方法是什么？答：Altium Designer支持AutoCAD的DWG/DXF等三方软件的文件格式，导入第三方软件文件的方法是执行菜单命令File\Import。
8．Altium Designer支持哪两种文件自动备份模式？答：Aatium Designer支持两种文件自动备份模式：第一种Backup-on-save--保存一个备份，无论初始用户是否执行保存的动作（默认），这些文件将保存在历史文件夹中。
默认值是建立一个历史文件夹在当前激活的项目文件夹下，去配置一个可选的中央文件夹，来打开参数对话框中版本控制的本地历史页。
历史文件显示在Storage Manager面板上的历史部分中。
第二种Timed backup--在所有打开的文档里，在固定的时间间隔下自动保存文件，自动保存的设定，例如文件的数量和保存的频率，可以在DXP系统下的参数选项对话框中的Backup页中被配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《现代电子系统设计基础》见面课及答案
见面课：基本放大电路的设计
1、（单选）带宽指的是？（）
A.上限频率
B.下限频率
C.上限频率+下限频率
D.上限频率—下限频率
正确答案：上限频率—下限频率
2、（判断）旁路电容的作用是解决射极偏执电路中稳定静态工作点与提高电压增益的矛盾。
A.对
B.错
正确答案：对
3、（判断）在电阻Re两端并联旁路电容Ce后，输出电阻增大。
（）
B.错
正确答案：错
4、（判断）实际测量中，可以在输入端串联一个电阻来测量输入电阻。
（）
A.对
B.错
正确答案：对
5、（判断）Re的作用是控制Vbeq，使Ibq，Icq基本保持不变的自动调节作用。
A.对
B.错
正确答案：对
6、三极管的放大倍数是？（）
A.β
B.α
D.f
正确答案：β
见面课：多功能数字钟
1、设计一个数字时钟可以用到计数模块是哪些？（）
A.60进制
B.24进制
C.12进制
D.10进制
正确答案：60进制;
24进制;
12进制
2、设计一个数字时钟一般由几个模块组成？( )
A.时基T 产生模块
B.调时、调分模块
C.计数模块
D.显示模块
正确答案：时基T 产生模块;
调时、调分模块;
计数模块;
显示模块
3、设计一个数字时钟时需要设计时基T 产生电路，这个电路产生的时钟脉冲频率是多少？（）
A.2HZ
B.1HZ
C.4HZ
D.8HZ
正确答案：1HZ
4、在设计数字时钟时，用7段共阴数码管作为电路的显示模块，如果要显示数字9，则译码为”1101111″ 。
（）
A.对
B.错
正确答案：对
5、设计数字时钟时调节时、分的脉冲信号频率和正常时分计数频率是一样的。
（）
A.对
B.错
正确答案：错
见面课：直流线性稳压电源
1、以下哪个是电压调整率的计算公式？
A.（▲Vo/Vo）/▲Vi
B.Vo/▲Vo）/▲Vi
C.（▲Vo/Vo）/Vi
D.（Vo/▲Vo）/Vi
正确答案：（▲Vo/Vo）/▲Vi
2、负载调整率的计算公式是？
A.▲Vo/▲Io
B.Vo/▲Io
C.Vo/Io
D.▲Vo/Io
正确答案：▲Vo/▲Io
3、纹波电压的定义是指稳压电路输出端交流分量的有效值
A.对
B.错
正确答案：对
4、纹波电压的计算是输入纹波电压峰峰值比上输出纹波电压的峰峰值的值以10为底取对数的20倍
A.对
B.错
正确答案：对
5、该电路系统形成一个什么反馈？（）
A.正反馈
B.负反馈
C.无反馈
D.无法确定
正确答案：负反馈。
