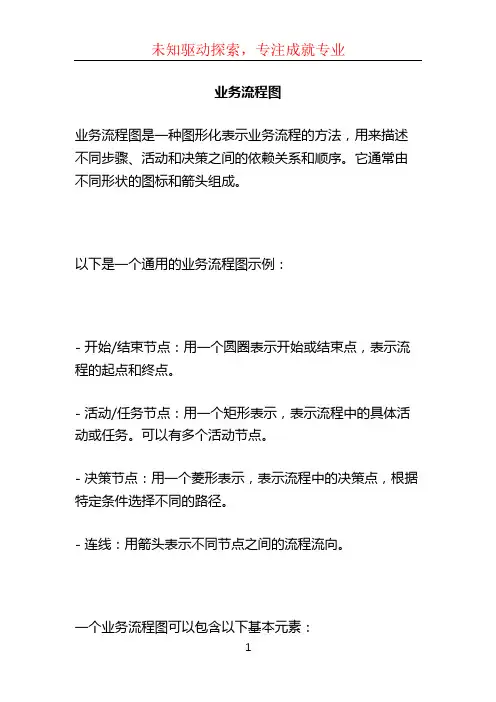

业务流程图是一种图形化表示业务流程的方法，用来描述不同步骤、活动和决策之间的依赖关系和顺序。
它通常由不同形状的图标和箭头组成。
以下是一个通用的业务流程图示例：
- 开始/结束节点：用一个圆圈表示开始或结束点，表示流程的起点和终点。
- 活动/任务节点：用一个矩形表示，表示流程中的具体活动或任务。
可以有多个活动节点。
- 决策节点：用一个菱形表示，表示流程中的决策点，根据特定条件选择不同的路径。
- 连线：用箭头表示不同节点之间的流程流向。
一个业务流程图可以包含以下基本元素：
1. 标题：描述业务流程的名称和目的。
2. 开始节点：表示业务流程的开始。
3. 活动节点：描述在流程中要执行的具体任务或活动。
4. 决策节点：表示在流程中需要做出决策的点。
5. 连线：表示流程流向的箭头。
6. 结束节点：表示业务流程的结束。
业务流程图的目的是为了帮助人们理解和分析业务流程，并提供一种可视化的方法来优化和改进业务流程。
它可以用于描述和记录现有的业务流程，也可以用于设计新的业务流程。
