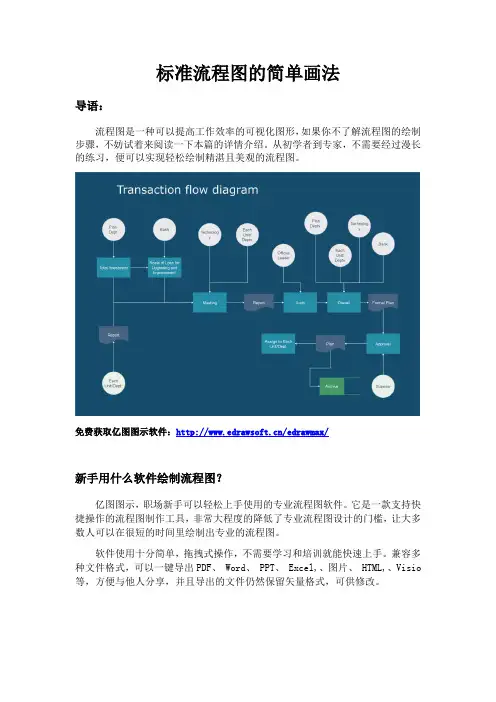

步骤流程图的简单画法
流程图的简版画法及注意事项
流程图是由一些图框和流程线组成的,其中图框表示各种操作的类型,图框中的文字和符号表示操作的内容,流程线表示操作的先后次序。
注意事项
1、一幅完整的流程图,必须包含唯一一个“开始”与唯一一个“结束”。
2、流程箭头不允许回调,所有执行不得回退前一步骤。如果有需要,可以在添加适当判断,
然后重新调用某一步骤。
3、对于棱型判断框,必须包括两个或两个以上的条件走向注释(条件写在箭头线上),以
及对应的执行结果。
4、流程图可以很长,也可以有多个异常处理,但整体必须是从上而下的、清晰的。混乱的
流程图源自于混乱的逻辑思考过程。我们鼓励在适当的时候重绘,以避免起稿时的错误。
5、流程图是“长廊”,不是“万平米仓储超市”。过程精确优于造型美观、出入便捷。
6、对于游戏设计师,因为我们在思考功能时可能会同时思考用户与界面的交互,有必要时,
可以(而且是应该)分开绘制(整体的)功能设计流程图和子功能(按键)执行流程图。图形
一般用椭圆或圆角表示“开始”与“结束”。
图表 1终结符
用矩形表示处理的内容
图表 2处理框
用菱形表示问题判断或判定
图表 3判断框
箭头代表工作流方向
图表 4 箭头
输入输出为平行四边形
图表 5 IO框
基本结构
顺序结构
图表 6顺序结构
分支结构
图表 7标准分支结构
图表 8常用分支结构1
图表 9常用分支结构2 注意y=x*10为关键处理
图表 10多选择分支注意不是并行执行
循环结构
图表 11 while循环
图表 12 do-while循环
例子
流程图用例一
图表 13 计算N的阶乘
流程图用例二
图表 14函数流程
流程图用例三(此图与实验九有出入,请勿作为实验报告流程图)
流程图的画法,各图形详解
流程图的画法,各图形详解
流程图的画法
2009年10月26日星期一 13:33
1、各司其职的形状
在我的流程图中,适用于不同目的和功能的形状都有各自确定的规范。到目前为止,我一共定义了以下一些形状:
(1)开始和结束
作为整张流程图的头和尾,必须标清楚到底具体指哪个页面,以免日后出现歧义。
(2)网页
如你所见,网页的形状是一个带有漂亮的淡蓝色过渡效果的长方形,它的边框为深蓝色,中间写明了这个网页的用途,括号中的数字代表这个形状所对应的demo 文件的名称(比如这里是2.html),我有时会把流程图输出为网页的形式,并把每个网页形状和它所对应的demo 文件链接起来,这样查看起来非常方便。对OmniGraffle来说这是小菜一碟,如果你被迫用Visio,嗯……
另外,所有从形状出来的线条,都具有和此形状边框一样的颜色。这样的做法不仅看起来漂亮,在复杂的流程图中还能轻易地标明各形状的关系。我没有见过类
似的做法,所以这是由我首创也说不定,呵。
(3)后台判断
很常见的一个形状。我在用法上有一点和其他人的不同在于,我几乎总是让
‘是’的分支往下流动,让‘否’的分支向右流动。因为流程图一般都是从上向下、从左到右绘制的,遵循上述规则一方面可以让绘制者不用为选择方向操心,另一方面也方便了读者阅读。
(4)表单错误页
既然有表单,当然会有错误信息。其实这个信息很重要,用户出错时惶恐不安,就靠着
错误提示来解决问题了。你不在流程图里说什么时候显示错误页、不在demo里提供错误页,
有些程序员会直接在网页上写个“错误,请检查”,所以UI设计师一定要对这个东西重视起来。
软件设计中流程图的画法(共10张PPT)
画UML活动图,专业的设计工具,面向对象,组件可重用, 便于业务分析。图形易变形,不便嵌入文档。
WORD,PowerPoint 不推荐作为软件设计时的绘图工具。
四、流程图的表示
开始、结束标记
过程或活动
判决或决策 业务流、操作流 流程合并拆分
五、流程图说明信息
基本说明
注意流程的详活细程动度 主体,活动内容、状态变更条件,
必须是与业务目的相关的;
必须是与业务谁目的、相关因的为; 什么(输入)、做什么(内容)、得到什么(输出)。
是揭示和掌握封闭系统运动状况的有效方式。
分析性说明 适合表现基本的业务流程,通常是顺序的。
画业务流程图,使用方便,图形美观,容易嵌入文档编辑方便。
一个事务的流程图往往不只一个,可由浅及深分层表述。 不同起因的如果能合并则合并,不能合并的画单独的流程。
二、选择表现形式
基本流程框图
适合表现基本的业务流程,通常是顺序的。 UML活动图
适合表现软件过程活动,可以是并行的。 其他方式
数据流程图、UML协作图、UML状态图
三、选择画图工具
MS VISIO 画业务流程图,使用方便,图形美观,容易嵌入文档编辑方便。 但不容易重用,不适合做更深入的分析工作。
不要把不同流程的业务合并成一个流程。 流程图不是记流水账,每个过程都是有目的、很明确的一件事。 流程图中的过程层次要一致,尽量保证每个过程的执行次数基本一致。

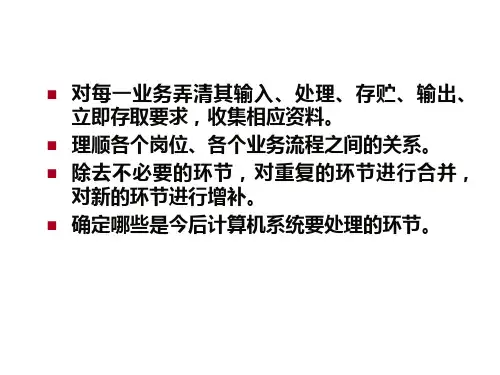

业务流程图画法及实例
仓库
采购员
供货单位
缺货通知
缺货 处理
定货单
定货 处理
定货合同单 催货单 EX2:
取货通知 采购员
EX3:请根据以下业务流程画出领料业务流程图: 车间填写领料单送给仓库要求领料,库长根据用 料计划审批领料单,未批准的退回车间,已经批 准的领料单被送到仓库保管员处。仓库保管员查 阅库存台帐,若有货,则通知车间前来领料,否 则将缺货通知采购员采购。
EX3:请根据以下业务流程画出领料业务流程图:车间填写领料 单送给仓库要求领料,库长根据用料计划审批领料单,未批准的 退回车间,已经批准的领料单被送到仓库保管员处。仓库保管员 查阅库存台帐,若有货,则通知车间前来领料,否则将缺货通知 采购员采购。
EX1:请根据以下业务过程画出某物资的销售业 务流程图:用户将订货单交某企业的业务经理, 业务经理填写出库单交仓库保管员,该保管员查 阅库存台帐,如果有货则向用户发货,如果缺货, 则通知车间。
用户
业务经理
仓库保管员
车间
定货单
核实定 货单
出库单
查阅库 存台帐
缺货
EX1:
库存台帐 发货单 用户
EX2:请根据以下业务过程画出某物资的订货业 务流程图:采购员从仓库收到缺货通知单后,查 阅定货合同单,若已经订货,则向供货单位发出 催贷请求,否则,填写订货单送供货单位。供货 单位发出货物后,立即向采购员发出取货通知。

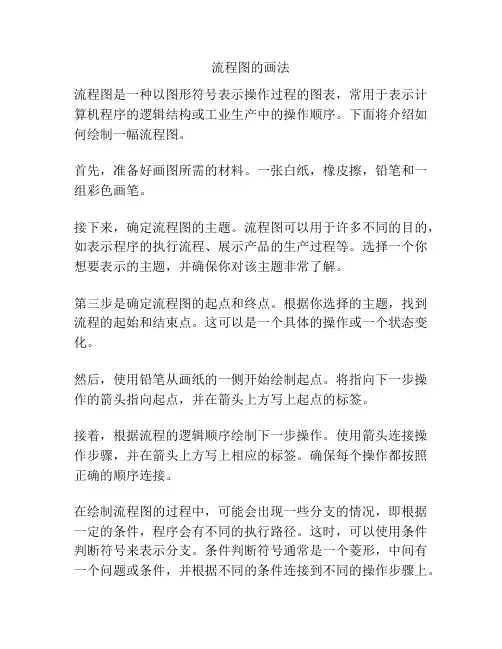

流程图的画法
流程图的画法
流程图是一种以图形符号表示操作过程的图表,常用于表示计算机程序的逻辑结构或工业生产中的操作顺序。下面将介绍如何绘制一幅流程图。
首先,准备好画图所需的材料。一张白纸,橡皮擦,铅笔和一组彩色画笔。
接下来,确定流程图的主题。流程图可以用于许多不同的目的,如表示程序的执行流程、展示产品的生产过程等。选择一个你想要表示的主题,并确保你对该主题非常了解。
第三步是确定流程图的起点和终点。根据你选择的主题,找到流程的起始和结束点。这可以是一个具体的操作或一个状态变化。
然后,使用铅笔从画纸的一侧开始绘制起点。将指向下一步操作的箭头指向起点,并在箭头上方写上起点的标签。
接着,根据流程的逻辑顺序绘制下一步操作。使用箭头连接操作步骤,并在箭头上方写上相应的标签。确保每个操作都按照正确的顺序连接。
在绘制流程图的过程中,可能会出现一些分支的情况,即根据一定的条件,程序会有不同的执行路径。这时,可以使用条件判断符号来表示分支。条件判断符号通常是一个菱形,中间有一个问题或条件,并根据不同的条件连接到不同的操作步骤上。
除了条件判断符号外,还可以使用循环符号来表示程序的循环执行。循环符号通常是一个圆圈,中间有一个循环条件。连接到循环符号的操作步骤将会循环执行,直到满足退出条件。
最后,检查流程图的正确性。确保所有的操作步骤都按照正确的顺序连接,没有遗漏或重复的步骤。同时,确保所有的箭头都连接到正确的步骤上,并且操作步骤的标签清晰可读。
在完成流程图的绘制后,使用彩色画笔将箭头和操作步骤进行彩色填充,以使流程图更加清晰易懂。
程序流程图的画法示例
程序流程图的画法示例
一、什么是程序流程图
程序流程图是一种用图示方法来描述算法或过程的工具。它通过使用标准化的符号和连接方式来表示算法或过程的不同步骤、条件和分支。程序流程图便于开发人员和其他有经验的技术人员查看和分析算法或过程,并快速找出逻辑上的问题。
二、程序流程图的符号和含义
1. 开始和结束
程序流程图一般以一个圆形符号表示开始和结束。这个符号代表程序或过程的开始和结束点。
2. 输入和输出
程序流程图中,数据的输入和输出通常用一个矩形符号表示。在输入和输出符号内部,通常会包含输入或输出数据项的说明。
3. 处理
在程序流程图中,处理部分通常用矩形符号表示。在矩形符号内,包含处理操作的描述。
4. 决策
在程序流程图中,决策部分通常用菱形符号表示。在菱形符号内,包含判断条件的描述。根据条件的真假,程序会根据不同的路径选择不同的处理过程。
5. 连接线
程序流程图中,连接线用于连接各个符号,表示程序或过程的流程。连线可以是直线,也可以是箭头线。
三、程序流程图的画法示例
以下示例演示了计算两个数的和的程序流程图:
1. 开始
程序流程图应该从开始部分开始。开始部分一般用圆形符号表示。在开始符号内,通常包含开头阶段的描述。
2. 输入
下一步是输入两个数字。输入通常用矩形符号显示。在输入符号内,包含输入数据的说明。在此示例中,输入要求用户输入两个数字。
3. 处理
接下来处理两个数字的总和。处理通常用矩形符号表示。在此示例中,处理部分涉及添加两个数字。
4. 输出
处理完成后,输出计算的结果。以矩形符号表示。在此示例中,输出部分显示总和。
《流程图画法》课件
Lucidch art:在线 工具,支 持多人协 作,适合 团队使用
SmartDr aw:操作 简单,支 持多种图 形和模板, 适合初学 者使用
Gliffy: 在线工具, 支持多人 协作,适 合团队使 用
OmniGraf fle:功能 强大,支持 多种图形和 模板,适合 专业人员使 用
打开流程图绘制工具,选 择合适的模板或空白画布
工作流程图是一种描述工作流程的图形工具 工作流程图可以帮助我们理解工作流程,提高工作效率 工作流程图通常包括开始、结束、决策、任务、输入、输出等元素 工作流程图可以应用于各种行业和领域,如制造业、服务业、教育等
PART FIVE
简化流程:去除不 必要的步骤,使流 程更加简洁明了
合并相似步骤:将 相似的步骤合并, 减少流程的复杂性
智能连线:自动识别流程图中 的节点,自动连线
模板库:提供丰富的流程图模 板,方便用户快速绘制流程图
协作功能:支持多人同时在线 协作,提高团队工作效率
PART THREE
确定流程图的目的和 范围
确定流程图的主要元 素和关系
绘制流程图的草图
优化和完善流程图
检查流程图的逻辑性 和准确性
保存和分享流程图
定期更新和维护流程图 培训员工使用流程图,提高工作效率 利用流程图进行项目管理和团队协作
汇报人:
使用统一的符号和颜色,避免混淆 保持流程图的简洁,避免过于复杂 合理安排流程图的布局,使其易于理解 适当添加注释和说明,帮助读者理解流程图
流程图画法大全
Yes. S to ck O K .
No S to ck
002 COPY m anager
003 COPY fin an c e
002 COPY m anager
003 COPY fin a n ce
LOVEM图——符号和图标
图标
磁盘
投递
☺
人员
Printer
打印
空运
文件
多的文件
传真
EDI
货物
邮件 电话 信息系统
批处理
人机互动
1天 1天
做什么
(LOOP)
CSF
在线操作
3天 2天
信息流
6天 3天
LOVEM图——样例
标题 流程图的标题应含有编号。如订单管理流程1.0
虚线 一根水平的虚线,用来区分客户和业务 [图的顶部]
带状区 一组等高的水平线,用来区分不同的角色 [图的主体部分]
角色 一根垂直的线,用来区分角色和活动 [图的左边] 应明确角色的岗位和部门
一个流程不能解决所有的问题,需要考虑配套的子流程和操作指导 书。
制作LOVEM的工具
PowerPoint(MS-Office) Freelance(Lotus) Visio 其他作图软件
0 0 2
接 收 需 求
LOVEM图——连接
LOOP 连接 用一对LOOP来表示一个信息 流回到前面活动的循环
流程图循环怎么画
流程图循环怎么画
流程图是一种用来描述有序流程的图形化工具。它能够清晰地描绘出每个步骤的执行顺序和条件分支,并且可以循环使用以达到重复执行某个步骤的目的。画流程图需要经过以下几个步骤:
第一步,明确目标和需求。在画流程图之前,首先需要明确所要描述的流程的目标以及流程中的各个步骤和条件。只有明确了目标和需求,才能更好地规划出合理的流程图。
第二步,确定流程图的结构。根据目标和需求,选择适当的流程图结构。常见的流程图结构有顺序结构、选择结构和循环结构。在循环结构中,常用的有“for”循环和“while”循环。
第三步,画出流程图的框架。根据选择的流程图结构,画出流程图的框架。框架包括开始节点、结束节点以及各个步骤之间的连线。开始节点用一个圆圈或者椭圆表示,结束节点用一个矩形框表示,步骤节点用矩形框表示,连线用箭头表示。
第四步,细化流程图的步骤。根据框架,逐步细化每个步骤的具体内容。可以使用文字说明和图形符号来描述每个步骤的执行过程。同时,需要注意考虑各种条件分支和循环条件。例如,在“for”循环中,需要标明循环的起始条件、终止条件和步长。
第五步,检查和修改流程图。在完成流程图绘制之后,需要对其进行检查和修改。检查流程图是否符合实际需求,各个步骤之间是否有遗漏或者多余的步骤,以及连线是否清晰明了。如
果需要,可以对流程图进行修改和完善。
第六步,使用合适的工具绘制流程图。在绘制流程图时,可以选择使用各种绘图工具。常见的有手绘流程图、使用Word等
办公软件绘制流程图,以及使用专业的流程图工具如Visio等。
生产工艺流程图超详细画法步骤
生产工艺流程图超详细画法步骤
导读:
所谓工艺流程图(即PF或PFD图),是化工生产工艺流程的一种示意图,对于整个工程项目设计来说起着非常重要的作用。主要是借助统一规定的图形符号和文字代号,将化工工艺装置所需的设备、仪表、管道、阀门及主要管件等更清晰的展现出来。亿图软件中就内置了丰富的图形符号和模板,在绘制工艺流程图的时候更轻松、方便。
工艺流程图详细绘图步骤:
新建工艺流程图
打开软件,在新建预定义模板和例子中,选择“工程”图,然后就可以在模板中看到“工艺流程图”的选项了,可以直接双击该模板开始绘图,也可以使用例子中的图例快速制图。
添加符号
从软件左边的符号库中选择需要的形状,拖拽到绘图页面开始绘图。
自定义符号
软件内置符号中,如果没有你需要的形状、符号,可以通过钢笔工具自定义形状创建符号,并导入到符号库中,方便以后继续使用。
调整图层显示
在工业设计绘图中,难免会叠加图形,有的时候就会出现一个形状被另一个形状遮住的情况,所以,这个时候就需要调整形状的显示图层,将被遮住的形状显示出来。方法很简单,选中被遮住的形状,将其置于顶层就可以了。
组合形状
将需要组合的形状全部选中,点击开始菜单的组合(Ctrl+Shift+G)。
添加管道和连接线
在软件上方菜单栏中,有常用的线条工具、连接线工具,都可以轻松绘制连接线。如果你需要更专业的管道或者连接线,可以通过符号库中的“管道和连接线”库选择形状。
给形状添加文本
亿图软件中的符号形状,大部分都自带输入文本的功能,直接双击形状,就可以进入文本编辑模式。
文本输入完成后,单击选中该文本,如果出现一个黄色菱形的点,就意味着你可以拖动这个点,来移动文本显示的位置。
流程图的画法及要求
流程图的画法及要求
流程图是一种用于描述过程、步骤和逻辑关系的图形工具。通过流程图,我们可以直观地展示出事物的发展脉络,帮助人们更好地理解和管理复杂的过程。流程图的画法及要求对于准确表达流程逻辑和便于理解具有重要意义。
确定流程的开始和结束:在画流程图时,首先要确定流程的起始点和终止点。通常,起始点用椭圆形表示,终止点用三角形表示。
按照流程顺序绘制:从起始点开始,按照流程的顺序,一步步地绘制出流程的各个环节。每个环节用矩形表示,并标注出该环节的名称或操作。
确定流程分支:在绘制流程图时,如果存在分支或循环,需要用菱形来表示。标注出分支的条件和流向,以便更好地理解流程。
标注输入和输出:在流程图中,需要标注出每个环节的输入和输出。输入用“IN”表示,输出用“OUT”表示。这样可以使读者更清楚地了解每个环节的作用和关系。
完善流程图:要对流程图进行完善和美化,确保其清晰、易读、美观。可以使用不同的颜色、线条粗细等来区分不同的环节和流向。
简洁明了:流程图应该简洁明了,避免过于复杂和混乱。每个环节都应该清晰明了,标注简明扼要,方便读者理解。
逻辑清晰:流程图应该按照逻辑顺序进行绘制,确保流程的顺畅和连贯。避免出现跳跃、重复或交叉的情况,以免造成混乱。
标准化:为了方便交流和理解,建议使用统一的符号和格式来绘制流程图。这样可以避免出现不同人使用不同的符号和格式导致理解困难的情况。
可读性强:流程图应该具有可读性强,易于理解。在标注文字、符号、线条等方面要规范、清晰、易于辨认。避免使用过于专业的术语或缩写,以免造成阅读障碍。
流程图的画法及特点 (1)
经常绘制的流程图一般都是工作流程图,程序流程图等,这是几种比较常见的流程图类型,之所以要绘制流程图是为了让复杂的系统操做步骤清晰的展示在纸张或者是电脑桌面中,在画流程图时应注意先后顺序以及流程图图形之间的逻辑关系。
一:流程图的特点
我们都知道在流程图中不同的流程图图形代表的含义不同,有开始,结束,转折,,,,,所以将这个复杂工序简单化的同时还要注意其箭头表示的方向以及重要的注意事项。
二:流程图的画法
流程图是使用规定的图形,连接线以及文字三者合为一体的框架图,流程图可以直观,形象的展现事情的逻辑顺序,流程图一般遵从从上到下从左到右的绘制规律,整齐有序。
1.在编辑面板中编辑流程图,按照上述流程图的特点,先是添加流程图图形,遵从从上到下从左到右的规律进行添加。
2.将需要的流程图图形添加完成之后就用连接线将其进行连接使用,连接线也有很多分类,带箭头的,没有箭头的,虚心,双向箭头等要根据情况进行选择使用。
3.按照上述流程图的画法中介绍的那样,下一步是对流程图的文字内容进行添加使用,双击流程图图形可以输入文字。在右上方向的位置会出现工具栏,点击文本可以对其文字内容进行设置使用。
4.同在右侧的工具栏中还可以设置流程图的背景颜色,里面还有间距,透明度以及渐变色三种操作都可以设置使用。
按照上面的操作进行绘制一份精美的流程图就绘制成功了。上述就是分享的流程图的画法及特点小知识,希望可以帮助到大家。
流程绘制规范(图解说明,超详细)
如果陷入困境,休息一下或跳到另一方面
− 采用标准的流程图符号 − 在流程绘制过程中或在每一子流程的结束确认流程和技术改进机会 − 核查流程的准确性
文件名 (File Name): 创建人 (Prepared By):
文件名 (File Name): 创建人 (Prepared By):
HGJT_流程绘制(Process Mapping)培训1120 ZW.ppt 17 页 第 WILSON ZHOU
流程图绘制标识
决定批复: 该菱形框代表一个决定或批复。它给人以强烈的视觉提示,即此处需要作 出决定或批复。该标识经常用在流程栏中。其右方联接“否”的情况,下 方联接“是”的情况。
文件/表格: 该标识文件,包括表格、字母和报告。它既可表示输入,又可表示输出 。可在该标识上写下标题用以代表特定的文件。
系统/数据库: 该标识用于表明信息从现有的计算机系统中流入或流出。该计算机系统 表现为输入、处理或输出。可在标识中写明特定的系统名称。
文件名 (File Name): 创建人 (Prepared By):
A
A
继续“是”情况下的流程
文件名 (File Name): 创建人 (Prepared By):
HGJT_流程绘制(Process Mapping)培训1120 ZW.ppt 20 页 第 WILSON ZHOU
流程图绘制标识
