泵和压缩机
泵与压缩机复习题目
《泵与压缩机》课堂练习一、填空题：1．离心泵启动前应首先关闭（出口）阀，目的是降低（电流；电力矩），防止电机损坏。
2．离心泵的流量增加，则泵的允许吸上真空度（降低）；允许吸上真空高度小的泵，其吸入性能（差）。
3．离心泵叶轮上导叶的作用是（能量转换）。
4．泵的特性曲线与管路特性曲线的交点是泵的（实际工作点）。
5．比转数相同的两台离心泵，输送同一介质时，叶轮直径小，则泵的扬程（小）；离心泵的转速越低，则离心泵的扬程越（小）。
6．离心泵在运转过程中，如采用机械密封，要求其渗漏情况为每分钟不大于（10）滴；填料密封为不大于（20）滴。
7. 离心泵的原理是利用叶轮的转动，使流体因（离心）力作用而获得动能。
继而因渦形室的作用使流体速度減慢将动能转变成（压力）能。
8.由于涡流运动的影响，造成（相对）速度偏移，使得（绝对）速度减小。
二、单项选择题：1．型号为100ＹⅡ- 60A的离心泵，型号中的数字60表示（B）。
A、排出口直径B、扬程C、流量D、比转速2．两台型号相同的离心泵串联使用后，其扬程(B )它们独立工作时的流量之和。
A、高于B、低于C、等于D、因油品性质而定3．有关往复泵流量的调节方法中，正确的是( C )。
A、改变泵出口阀开度B、改变泵入口阀开度C、改变泵的转速D、切割泵叶轮外径4．宜采用管道泵输送的介质是(B)。
A、渣油B、燃料油C、汽油D、液体沥青5．离心泵内液体不发生冲击损失的条件是实际流量必须（ C ）。
A、大于设计流量B、小于设计流量C、等于设计流量D、流量不变6．切割定律是指同一台泵（ A ）改变后性能参数间的相互关系。
A、叶轮外直径B、转速C、叶轮内直径D、扬程7．离心泵的设计点(最佳工况点)是(C)。
A、H-Q曲线最高点B、N-Q曲线最高点C、η-Q曲线最高点D、最大Q值8．储罐(槽)液面压力越大，离心泵的抗气蚀性能(A)。
A、越好B、越差C、不能确定D、无关系9．比转数小的泵则（ C ）。
冷泵和压缩机的工作原理
冷泵和压缩机的工作原理
冷泵和压缩机的工作原理如下：
冷泵的工作原理：冷泵是一种能够将低温热量转移至高温区域的冷却设备。
它通过一系列的工作原理实现这一过程。
首先，压缩机将低温低压的制冷剂气体吸入，并将其压缩为高温高压的气体。
然后，冷凝器使高温高压的气体与外界环境进行热交换，从而冷却至高温制冷剂的饱和温度。
最后，节流膨胀阀使制冷剂降压降温为低温气体排出，进入蒸发器重新吸热蒸发，从而完成循环过程。
压缩机的工作原理：压缩机是制冷系统的核心部件之一，它的作用是将低温低压气态的制冷剂压缩成高温高压气体后送入冷凝器中凝结为液态。
这个过程需要消耗能量，所以通常需要外部提供动力。
电机通电后运行，带动压缩部分工作，使吸气管吸入的低温低压制冷剂气体变为高温高压气体。
总的来说，冷泵和压缩机的工作原理都是通过机械能将低温低压的气体压缩成高温高压的气体，从而实现冷却或制冷的效果。
泵和压缩机习题答案
泵和压缩机习题答案泵和压缩机是工程领域中常见的设备，它们在各个行业中起着重要的作用。
学习泵和压缩机的原理和应用是工程师和技术人员的基本功。
在学习的过程中，我们常常会遇到一些难题和习题。
本文将针对一些常见的泵和压缩机习题给出详细的解答。
1. 什么是泵的工作原理？泵的分类有哪些？泵是一种将液体或气体从低压区域输送到高压区域的装置。
它通过增加流体的能量，使其克服阻力，实现输送的过程。
泵的分类主要有离心泵、容积泵和轴流泵等。
离心泵是利用离心力将流体从中心吸入并向外部排出的泵；容积泵是通过改变容积来实现流体的吸入和排出；轴流泵则是通过叶轮的旋转将流体推向流体的出口。
2. 如何计算泵的扬程和功率？泵的扬程是指泵能够克服流体阻力将其输送到一定高度的能力。
扬程的计算公式为：扬程 = 流体密度× 重力加速度× 提升高度。
其中，流体密度是指流体的质量除以流体的体积，重力加速度是指地球上物体受到的重力加速度，通常取9.8 m/s²。
泵的功率是指泵在单位时间内所做的功。
功率的计算公式为：功率 = 流体功率+ 力功率。
流体功率是指泵输送流体所做的功，计算公式为：流体功率 = 流体密度× 流体流量× 扬程。
力功率是指泵所需的动力，计算公式为：力功率 = 力× 速度。
3. 压缩机的工作原理是什么？压缩机的分类有哪些？压缩机是一种将气体压缩并提高其压力的装置。
它通过减小气体的体积，增加气体分子的碰撞频率，从而提高气体的压力。
压缩机的分类主要有容积式压缩机和动力式压缩机。
容积式压缩机是通过改变气体的容积来实现气体的压缩，常见的容积式压缩机有活塞式压缩机和螺杆式压缩机等；动力式压缩机则是通过增加气体的动能来实现气体的压缩，常见的动力式压缩机有离心式压缩机和轴流式压缩机等。
4. 如何计算压缩机的压缩比和压缩功率？压缩比是指压缩机出口压力与入口压力的比值。
压缩比的计算公式为：压缩比= 出口压力 / 入口压力。
《泵与压缩机》课件
5.2 空压机的应用
探索空压机在工业制造、机械 加工等领域中的广泛应用。
5.3 真空泵的应用
介绍真空泵在光学仪器、化学 实验等领域的实际应用情况。
六、结论
6.1 泵和压缩机的重要性
强调泵和压缩机在各个行业中的重要作用，对社会经济发展的贡献。
6.2 未来发展趋势
1.3 泵和压缩机的基 本原理
解析泵和压缩机的基本工 作原理，包括转子、蜗壳、 驱动装置等组成结构。
二、泵的工作原理
2.1 泵的定义和分类
详细描述泵的定义和常见分类， 如离心泵、容积泵等。
2.2 泵的工作原理和组成 结构
探索泵的工作原理，包括吸入 液体、离心力推动、压力传递 等过程，并研究不同泵的内部 结构。
3
3.3 压缩机的应用场景
探寻压缩机在不同领域的广泛应用，如制冷、空调、石油化工等。
四、泵与压缩机的比较
1 4.1 泵与压缩机的区别
对比泵和压缩机的不同之处，如工作原理、功能、使用场景等。
2 4.2 泵与压缩机的共同点
分析泵和压缩机之间的相似之处，如物质输送、能量传递等。
五、实例应用
5.1 水泵的Biblioteka 用《泵与压缩机》PPT课件
通过本课件，我们将深入探讨泵和压缩机，了解它们的分类、工作原理以及 应用场景。加深对泵与压缩机的理解，拓宽知识面。让我们开始吧！
一、介绍
1.1 什么是泵和压缩机
探索泵和压缩机的定义和 作用，了解它们在各行各 业中的重要性。
1.2 泵和压缩机的分类
介绍泵和压缩机的不同类 型和用途，包括离心泵、 容积泵、离子泵、离心压 缩机、螺杆压缩机等。
2.3 泵的应用场景
泵与压缩机知识题
《泵与压缩机》综合复习资料第一章 离心泵一、问答题1．离心泵的扬程是什么意义？其单位是什么？样本上常用单位是什么？两者的关系是什么？2．离心泵的主要过流部件是哪些？ 对它们的要求是什么？ 3．离心泵开泵前为什么要灌泵？4．H T ∞与哪些因素有关？为什么说它与介质性质无关？ 5．H u u w w c c T ∞=-+-+-221212222212222中哪些是静扬程？ 由什么作用产生的？哪些是动扬程？6．什么叫反作用度？反作用度大好还是小好？离心泵的反作用度与什么参数有关？前弯、径向及后弯叶片的反作用度如何？7．离心泵中主要是哪种叶片？为什么？βA2大致范围是多少？ 8．汽蚀的机理如何？有何危害？ 9．如何判别是否发生了汽蚀？ 10．如何确定离心泵的几何安装高度？11．常减压装置中减压塔的基础为什么比常压塔基础高？ 12．如何从装置方面防止汽蚀发生？生产操作中要注意哪些问题？13．用ρρv s sa p c p h -+=∆22和()p p c Z h s A s g f A Sρρ=----22两式说明如何防止汽蚀发生？14．离心泵有几条特性曲线？各特性曲线有何特点、有何用途？ 15．离心泵开泵前要关闭出口阀，为什么？16．离心泵中主要有哪些损失？各影响哪些工作参数？17．介质密度对离心泵的H 、Q 、N 、η四个参数中的哪些有影响？在生产中如何注意该种影响？18．离心泵中流量损失产生在哪些部位？流量损失与扬程有无关系？用曲线图表示。
19．离心泵中机械损失由哪几部分组成？20．写出离心泵效率η的表达式。
它与ηv 、ηh 、ηm 有何关系？21．输送粘度较大的液体时离心泵的H 、Q 、N 、η、Δh r 如何变化？22．写出离心泵相似定律的表达式。
23．什么叫离心泵的比例定律？写出比例定律的表达式。
24．切割定律是在什么近似条件下得来的？切割定律的表达式。
25．切割抛物线与相似抛物线有何区别？26．离心泵叶轮外径切割有无限制，一台泵叶轮切割量的大小受什么参数限制？ 27．离心泵的比转数n s 是一个什么参数，表达式如何？ 28．试证明一台离心泵转速由n 变为n '后其比转数不变。
泵与压缩机

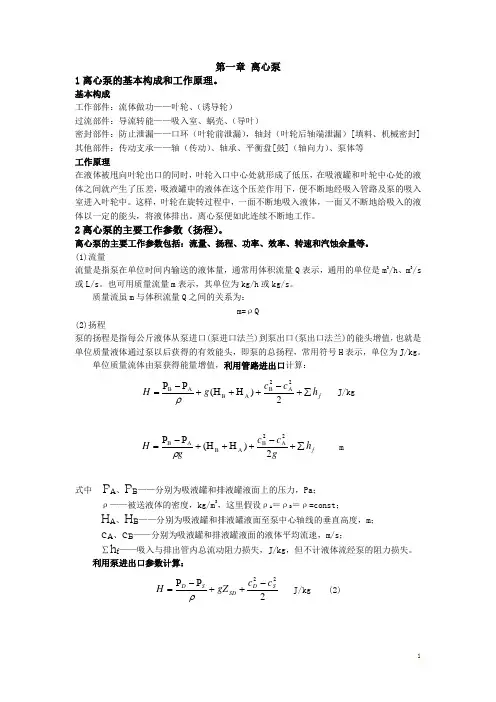

第一章 离心泵1离心泵的基本构成和工作原理。
基本构成工作部件：流体做功——叶轮、（诱导轮） 过流部件：导流转能——吸入室、蜗壳、（导叶）密封部件：防止泄漏——口环（叶轮前泄漏），轴封（叶轮后轴端泄漏）[填料、机械密封] 其他部件：传动支承——轴（传动）、轴承、平衡盘[鼓]（轴向力）、泵体等 工作原理在液体被甩向叶轮出口的同时，叶轮入口中心处就形成了低压，在吸液罐和叶轮中心处的液体之间就产生了压差，吸液罐中的液体在这个压差作用下，便不断地经吸入管路及泵的吸入室进入叶轮中。
这样，叶轮在旋转过程中，一面不断地吸入液体，一面又不断地给吸入的液体以一定的能头，将液体排出。
离心泵便如此连续不断地工作。
2离心泵的主要工作参数（扬程）。
离心泵的主要工作参数包括：流量、扬程、功率、效率、转速和汽蚀余量等。
(1)流量流量是指泵在单位时间内输送的液体量，通常用体积流量Q 表示，通用的单位是m 3/h 、m 3/s 或L/s 。
也可用质量流量m 表示，其单位为kg/h 或kg/s 。
质量流虽m 与体积流量Q 之间的关系为：m=ρQ(2)扬程泵的扬程是指每公斤液体从泵进口(泵进口法兰)到泵出口(泵出口法兰)的能头增值，也就是单位质量液体通过泵以后获得的有效能头，即泵的总扬程，常用符号H 表示，单位为J/kg 。
单位质量流体由泵获得能量增值，利用管路进出口计算：f h c cg H ∑+-+H +H +P -P =AB A B AB 2)(22ρJ/kgf h gc c gH ∑+-+H +H +P -P =AB A B AB 2)(22ρ m式中 P A 、P B ——分别为吸液罐和排液罐液面上的压力，Pa ；ρ——被送液体的密度，kg/m 3，这里假设ρA ＝ρB ＝ρ=const ；H A 、H B ——分别为吸液罐和排液罐液面至泵中心轴线的垂直高度，m ；c A 、c B ——分别为吸液罐和排液罐液面的液体平均流速，m/s ；∑h f ——吸入与排出管内总流动阻力损失，J/kg ，但不计液体流经泵的阻力损失。
泵与压缩机
泵与压缩机第一部分思考题一、离心泵1、离心泵的工作原理？种类？用途？动力机通过泵轴带动叶轮旋转，充满叶片间流道中的液体随叶轮旋转；液体在离心力的作用下，以较大的速度和较高的压力，沿着叶片间的流道从中心向外缘运动；泵壳收集从叶轮中高速流出的液体并导向至扩散管，经排出管排出。
液体不断被排出，在叶轮中心形成真空，吸入池中的液体在压差的作用下，源源不断地被吸入进叶轮中心；泵形成连续的吸入和排出过程，不断地排出高压力的液体!原油输送井底注水油井抽油污水处理生活供水2、离心泵的各种叶轮结构？各种形式的叶片出口角及用途？βA2大致范围是多少？3、离心泵的轴向力产生的原因、方向？消除或减小轴向力的措施？4、离心泵的扬程是什么意义？其单位是什么？（样本上常用单位是什么？两者的关系是什么？）5、离心泵的扬程、流量、各种功率、各种效率的基本概念。
6、离心泵的基本方程式、离心泵的特性曲线及应用。
7、离心泵的叶轮直径、转速与流量关系；流量与扬程的关系；扬程与液体性质的关系。
介质密度对离心泵的H、Q、N、η四个参数中的哪些有影响？在生产中如何注意该种影响？8、离心泵的相似条件、相似公式、比转数。
离心泵的比转数n s是一个什么参数，表达式如何？一台离心泵转速由n变为n'后其比转数不变。
9、什么叫离心泵的比例定律？写出比例定律的表达式。
切割定律是在什么近似条件下得来的？切割定律的表达式。
10、离心泵中主要有哪些能量损失？各影响哪些工作参数？各种能量损失及原因？11、写出离心泵效率 的表达式。
它与ηv、ηh、ηm有何关系？12、离心泵汽蚀的原因（机理）？汽蚀的过程？防止汽蚀的措施？如何判别是否发生了汽蚀？13、如何确定离心泵的最大允许安装高度？14、离心泵有几条特性曲线？各特性曲线有何特点、有何用途？15、离心泵的管路特性曲线、泵管联合工作特性、工况点的确定.16、离心泵的串联、并联特点、目的？17、离心泵工况点的调节方法？特点如何？从节能的角度考虑，哪种方法较好？18、离心泵的启动、停止操作步骤。
泵和压缩机
（外文翻译）泵和泵站的液体管道与天然气的压缩机和压缩机站的管道有很多共同点。
关键的区别是：液体是不可压缩的流体和气体是可以压缩的。
泵和压缩机起到的作用是给管道内的液体增加流量，使液体可以在管道内流动。
泵和压缩机一般可分为往复式和离心式。
往复式和离心式水泵被认为是使用广泛也可这两种类型的压缩机。
例如，往复式压缩机一般情况下的比离心力压缩机的转动速度慢，所以当需要相对较高的压力是需要合理使用。
由于是正排量泵的情况下。
往复式压缩机也产生脉动流。
往复式压缩机必须安装设计，以避免设备和管道的脉动和振动造成的损害。
1.往复式压缩机对于许多天然气管道所使用的往复式压缩机用于是必不可少的。
压缩机的驱动器和压缩机都包含在同一个装置装备内。
在大型多缸压缩机内，几个压缩机气缸发动机的汽缸都连接到相同的曲轴。
很多发动机的燃料都是天然气。
由于发动机曲轴旋转，曲轴压缩机活塞连接杆往复压缩气缸活塞。
在一个典型的机器中，发动机的汽缸都是垂直的，成V字型排列。
也有一些往复式压缩机不是成体驱动的。
这些压缩机一般都小于正常体积，或者经常是用于辅助设备使用。
我们经常可以看到压缩机的一个单一气缸的单位汽缸相互并联，每个气缸压缩一部分气体的总数体积，气缸互相作用共同产生一定的吸力和流量压力。
但是，对于每一台压缩机来说，压缩机的汽缸是串联的，那么每一个压缩机的压缩过程都有许多个压缩阶段。
在此配置中，每个汽缸处理总量的第一阶段排放压力等于未来缸压力为了减少管道损失，当压缩比相对较大时，这一操作可以进行吸收使用。
往复式压缩机气缸中气体的吸入和排放值，是表示允许缸内流入和流出的气体流量和温度，然后按吸气阀吸入气缸的气体压力在工作，在较高的压力时通过放气来缓解。
单位压缩体积是在给定的压力条件下压缩的体积，取决于气缸的尺寸，活塞冲程长度（汽缸大小和冲程长度确定活塞位移），汽缸内的余隙容积。
余隙容积是在压缩机气缸活塞的排出冲程结束的剩余量。
这是结束的活塞和气缸ER加在阀口和其他范围所包含的结束之间的体积。
泵与压缩机答案
《泵与压缩机》答案
一、简述题
1．简述离心泵叶轮、吸入室、蜗壳、轴封等主要零部件的作用，阐述离心泵叶轮旋转对流体做功的工作原理。
2．简述离心压缩机压比（能头）、效率和功率性能曲线的名称、形状和条件，说明性能曲线的主要用途。
3. 简述往复压缩机的惯性力平衡和切向力（转矩）均衡的主要内容和主要参数，说明动力平衡的基本方法。
二、计算题
4．解：切割定律
Q ′＝Q (D 2′/D 2)＝100.0×(240/250)＝96.00 m 3/h
H ′＝H (D 2′/D 2)2＝80.0×(240/250)2＝73.73 m
N ′＝N (D 2′/D 2)3＝32.0×(240/250)3＝28.31 kW
5．解：s A g v A a h H g
p p h ----=∆1ρ＝(80000－7370)/(1000×9.8)－3.0－1.911＝2.50 m ∵ Δh a ＝2.50 m ＜Δh r ＝3.00 m
∴ 泵装置发生汽蚀现象。
6．解：2
)(122s d s d tot c c T T k kR H -+--= ＝(1.4×288)/(1.4－1)×(78.08－25.0)＋(60.142－25.02)/2＝55000.5 J/kg
8.
9.
三、综合题
1．可选用往复压缩机或回转压缩机，阐述所选压缩机的排气压力和排气量等性能优点，说明室内固定式压缩机设备的高效节能和操作维护等应用问题，并注意压缩天然气介质的危险性和安全操作问题。
泵和压缩机
泵和压缩机概述泵和压缩机是两种常用的流体机械设备，它们在各个行业中广泛应用。
本文将介绍泵和压缩机的基本概念、工作原理、分类和应用领域。
泵的概念和工作原理泵是一种通过外力将液体输送到高处或者高压区域的设备。
它的主要工作原理是利用机械能把能量传递给液体，使其在管道系统中流动。
泵通常由驱动装置、液体进口和出口、叶轮或者滑片等组成。
当泵的驱动装置启动时，能量被转化成机械能，从而使得液体得以被抽取、移动或者压缩。
根据泵的工作原理，泵可以分为离心泵、容积泵和动力泵等。
离心泵是一种基于离心力原理工作的泵，通过叶轮的旋转使得液体获得压力。
容积泵是利用容积的变化来吸入和排出液体的泵，常见的容积泵有柱塞泵和螺杆泵。
动力泵是被动泵和速度泵的总称，它们以一种与流体流动速度相对应的方式来转化动力。
压缩机的概念和工作原理压缩机是一种用于将气体或蒸汽增压的设备。
它的主要工作原理是通过降低气体或蒸汽的体积，使气体分子之间的碰撞频率增加，从而增加气体的压力。
压缩机的构造通常包括压缩元件（如活塞、螺杆、齿轮等）、冷却系统和排气系统。
根据压缩机的工作方式和压缩介质，压缩机可以分为容积式压缩机和离心式压缩机。
容积式压缩机通过容积的变化将气体或蒸汽压缩，常见的容积式压缩机有活塞压缩机和螺杆压缩机。
离心式压缩机是通过离心力将气体或蒸汽压缩，离心式压缩机通常用于大流量和低压比的工况。
泵和压缩机的应用领域泵和压缩机在各个行业中都有广泛的应用。
以下是一些常见的应用领域：1.水处理：泵被广泛用于水处理中，如给水泵、污水泵、高压泵等。
而压缩机则常用于水处理过程中的气体分离和气体增压。
2.石化工业：在石化工业中，泵和压缩机用于原油输送、储气罐充填等工艺过程中的流体处理和气体增压。
3.制冷和空调：在制冷和空调系统中，泵被用于循环冷却水和制冷剂的输送，而压缩机则用于制冷剂的压缩和增压。
4.煤矿和化工：在矿井排水和化工工艺中，泵常用于输送腐蚀性介质和高温介质，而压缩机则用于气体增压和供气。
泵和压缩机复习题
《泵和压缩机》复习材料考试时间 ：11月11日（周五）晚19:00-21:00 地点：5-303 一、思考题1.离心泵有哪些主要性能参数？P7答：离心泵的主要工作参数包括流量Q 、扬程H 、功率N 、效率η、转速N 、汽蚀余量r h ∆吸入真空度H s 、比转速n s 等。
2.什么叫泵的流量？离心泵的理论流量如何计算？（理论流量计算公式）P7 答：流量是指泵在单位时间内输送的液体量，通常用体积流量Q 表示。
理论流量计算公式:222r Q D b c π∞=3.什么叫泵的扬程？离心泵的理论扬程如何表达？（离心泵的欧拉方程式）P8、P13答：泵的扬程是指单位质量液体从泵进口（泵进口法兰）到泵出口（泵出口法兰）的能头增值，也就是单位质量流量通过泵后获得的能头，用符号H 表示。
欧拉方程式：2211T H u c u c ∞∞∞=-4.有限叶片数对离心泵的理论扬程有何影响？P19答：由于液体流动不完全符合管道轨迹，于是产生横向涡流，涡流方向与轴向方向相反，使22u u c c ∞<，因此造成实际扬程T H <理论扬程T H ∞。
5.离心泵在工作时主要存在哪些损失？P20-23 答：流动损失（包括摩擦阻力损失和冲击损失）、流量损失（内漏和外漏）、机械损失（轴封、轴承）。
6.什么叫离心泵的容积效率？哪些因素会影响容积效率？P24答：衡量离心率泄漏量大小的指标常用容积效率v η表示，等于实际流量Q 与理论流量T Q 之比。
影响因素：内漏阻漏环与外漏轴环密封的密封情况。
7.什么叫离心泵的水力效率？哪些因素影响水力效率？P24答：单位时间内泵的叶轮给出的能量，用e N 表示。
影响因素：泵流道形状、工况（压力、流速、转速）、流体种类、表面光洁度。
8.什么叫离心泵的机械效率？哪些因素影响机械效率？P24答：机械效率用来衡量机械损失的大小，用m η表示。
影响因素：轴承的摩擦损失、叶轮盘的摩擦损失等。
9.为什么离心泵的叶轮通常都采用后弯型叶片？（叶片出口安装角）P17答：叶轮出口处叶片角290A β<的叶轮称为后弯叶片型叶轮，后弯叶片型叶轮具有最大的反作用度，同时液体获得的静扬程pot H 在理论扬程T H ∞中所占比例较大、动扬程较小，液体流动损失小、泵效率较高。
泵(离心泵、计量泵)和压缩机的开机、停机、切换
一:离心泵操作法1.泵的投用启泵前的检查(叫电工、钳工做好准备工作)①地脚螺栓是否紧固，对轮罩是否完好（盘车的那个红的）。
.②冷却水是否投用，并畅通。
③润滑油油位适中，在1／2到2／3处。
④稍打开出口压力表手阀，使压力表投用。
⑤检查各放空阀、排凝阀是否关闭。
⑥盘车2—3圈，轴承灵活无卡涩。
⑦检查出口阀是否关闭。
⑧稍开入口阀，再开出口排凝阀，进行灌泵，确认气体排净后，关闭排凝阀，全开入口阀。
⑨送电。
⑩投用自冲洗系统。
启泵①通知内操做好启泵联系工作。
②启动电机，观察电机电流稳定，出口压力指示稳定。
③缓慢打开出口阀，同时观察泵出口压力及电流显示。
④配合内操调整操作，泵出口阀全开。
⑤检查机泵温度、声音、振动，正常后离开现场。
2.停泵①通知内操准备停泵。
②关泵的出口阀。
③按停泵按钮。
④停泵后如需检修，应关闭入口阀，排净泵体内残存介质，电机断电后，交付检修单位。
3.泵的切换①备用泵做好准备工作（泵前检查）。
②.按正常步骤启动备用泵。
③待备用泵运转平稳后，逐步开大备用泵的出口阀，同时关小运转泵的出口阀，直至备用泵出口阀全开，运转泵的出口阀全关。
④检查机泵温度、声音、振动，正常后离开现场。
二：压缩机操作法开机条件①冷却水温度40—46℃②将负荷调至%③润滑油压力0.05—0.1Mpa）。
④连锁条件满足。
⑤盘车器脱开。
1.压缩机的投用启动前准备①检查机组流程(润滑油、冷却水站流程)，只保留压缩机出入口一次阀关闭，工艺流程所有放空阀、倒淋关闭，安全阀投用。
②启动润滑油系统，并配合机、电、仪表工进行连锁实验，将润滑油泵的备用泵的开关调成自动。
③启动冷却水系统。
④盘车。
⑤投用N2封。
⑥卸荷器实验，灵活好用，并置于0%的位置。
⑦缓慢打开压缩机出入口一次阀，并确认工艺流程畅通。
⑧内操确认压缩机允许开车条件已满足。
启动压缩机①联系内操准备开机。
②启动主电机，0%负荷运转10分钟，机、电、仪表检查。
③带负荷至50%运转10分钟，机、电、仪表检查。
泵和压缩机
泵和压缩机泵和压缩机是石油化工装置中最广泛使用的设备之一，也是石油化工装置流体输送的动力来源。
随着西气东输、陕京天然气管道以及长距离原油和成品油管道的建成，我国的油气管道技术得到迅速发展，并且今后一段时间仍然会持续、快速发展。
泵和压缩机是石油天然气储运工程的关键，因此，随着石油和天然气工业的发展，在油（气）田开发和长输管道建设中，使用泵与压缩机的数量正在逐年增加，泵和压缩机的发展也将步入一个新台阶。
一、分类：往复式：活塞式、隔膜式容积式回转式泵和压缩机叶片式（透平式）：离心式、混流式、轴流式速度式喷射式二、离心泵：1、基本构成及作用：1、吸入式：吸入室位于叶轮进口前，其作用是把液体从吸入管引入叶轮。
2、叶轮：叶轮是离心泵的重要部件，液体就是从叶轮中得到能量的。
3、蜗壳：蜗壳位于叶轮出口之后，其作用是把从叶轮内流出来的液体收集起来，并把按一定的要求送入下级叶轮入口或送入排出管。
2、工作原理：起动前应先往泵里灌满水，起动后旋转的叶轮带动泵里的水高速旋转，水作离心运动，向外甩出并被压入出水管。
水被甩出后，叶轮附近的压强减小，在转轴附近就形成一个低压区。
这里的压强比大气压低得多，外面的水就在大气压的作用下，冲开底阀从进水管进入泵内。
冲进来的水在随叶轮高速旋转中又被甩出，并压入出水管。
叶轮在动力机带动下不断高速旋转，水就源源不断地从低处被抽到高处。
三、离心压缩机：1、基本构成及作用：（1）叶轮：是离心压缩机中唯一的做功部件。
（2）扩压器：是离心压缩机中的转能装置。
（3）弯道：是设置扩压器后的气流通道。
（4）回流器：它的作用是为了使气流以一定的方向均匀地进入下一级叶轮入口。
（5）吸气室：它的作用是将进气管（或中间冷却器出口）中的气体均匀地导入叶轮。
（6）蜗壳：它的主要作用是将从扩压器（或直接从叶轮）出来的气体收集起来，并引出机器。
2、工作原理：气体在流过离心式压缩机的叶轮时，高速旋转的叶轮使气体在离心力的作用下，一方面压力有所提高，另一方面速度也极大增加，即离心式压缩机通过叶轮首先将原动机的机械能转变为气体的静压能和动能。
泵与压缩机课后复习题
泵与压缩机课后复习题《泵与压缩机》课后复习题一、填空题：1．离心泵的转能原件是，工作时，处在其流道里的液体将收到力的作用。
2．离心泵工作时，单位质量液体流过泵后所产生的能量增加值称为泵的，其习惯单位为。
多级离心泵与单级离心泵相比，能产生较高的。
3.泵在单位时间所排出的液体量称为泵的。
在离心泵的类型中，双吸泵可以输送较大的，并且可使力基本保持平衡。
4.单吸式离心泵工作时，产生的始终指向吸入端一侧，将引起向吸入端窜动，从而引起泵的振动，降低轴承的。
5.离心泵的蜗壳具有收集液体、导流和的作用。
6.在离心泵的叶轮结构形式中，叶轮适用于输送含有固相颗粒或粘度较高的的液体。
7.离心泵发生汽蚀的本质原因是。
当离心泵发生汽蚀现象时，其都将显著下降，严重时会出现断流。
8.离心泵工作时，由于高压液体在泵内的内漏（窜流）和外漏引起的能量损失称为；而叶轮外盘面与液体之间、泵轴与密封之间、轴与轴承之间的机械摩擦所产生能量损失称为。
9.当离心泵的实际流量等于额定流量时，泵的最高。
10.由效率（ηmax-7%）所确定的离心泵流量范围称为离心泵的。
11.离心泵和管路所组成的输液系统工作时，必须遵守的两个定律分别是和。
12.离心泵的实际特性曲线是在一定的条件下，通过实测作出的，当泵的流量等于时，其最大，功率最小。
13.两台离心泵并联工作时，其两泵的相等；串联工作时，其两泵的相等。
14.在泵站设计选择离心泵流量时，应以工艺要求的为依据。
15.压缩机是将原动机的转换为被输送气体的压能1和动能的机械设备。
16.一台活塞式压缩机型号为LW-10/80，则该压缩机的额定排气量为，额定排气压力为。
17.活塞式压缩机工作时，由于的存在，使排气过程结束后产生残余气体，导致吸气过程初期的残余气体，占据气缸空间，从而减少吸气量。
18.往复活塞式压缩机的压缩过程是一个定量气体的压缩过程，其压缩线的曲率取决于。
19.活塞式压缩机工作时，当介质、冷却条件及吸气温度一定时，压缩机的越高，则排气温度越高。
泵和压缩机的分类
泵和压缩机的分类
嘿，朋友们！今天咱就来聊聊泵和压缩机的分类，这可真是个超有趣的话题呢！
先来说说泵吧。
泵啊，就像是我们身体里的心脏，不断地把流体输送到各个地方。
比如说，你家里的水泵，那可是把水抽到高处，让你能舒舒服服洗个澡的大功臣呢！像那种离心泵，它就如同一个大力士，能快速又高效地把液体甩出去。
还有柱塞泵，就跟一个精准的小工匠一样，精确地控制着流量。
再讲讲压缩机。
压缩机啊，就像是个大力气的鼓风机！想象一下，给自行车打气的气筒，这就是个简单的压缩机呢！螺杆压缩机，就如同一个不知疲倦的工作狂，持续稳定地输出压力。
而活塞压缩机呢，则像个有节奏的鼓手，一下一下有力地压缩气体。
那泵和压缩机有啥不一样呢？哎呀呀，这就好比短跑运动员和长跑运动员！泵更注重流量，就像短跑选手追求速度；而压缩机则更在乎压力，如同长跑选手追求耐力。
嘿，小李，你不是上次问我泵和压缩机咋区分吗？这不就清楚啦！张大爷家的那个压水井，那就是个简单的泵呀！咱工厂里用来压缩空气的大家伙，就是压缩机呀！是不是恍然大悟了呢？
总之呢，泵和压缩机在我们的生活和工作中都扮演着超级重要的角色，它们就像是我们的好伙伴，默默地为我们服务着。
可千万别小瞧了它们哟！这就是我对泵和压缩机分类的理解啦，你们觉得呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心泵启动前为什么要灌泵？
• 离心泵启动前由于泵内存有气体，造成泵 的吸入压力和排出压力降低，气体不已排 出，液体无法进入泵内，造成泵抽空。灌 泵就可以排出气体，消除其影响。
离心泵为什么先关出口阀才能停泵？
• 为了防止出口管路的液体回流，引起叶轮 倒转而损坏零部件；另外关闭出口阀门， 泵等于卸去负荷，使电机电流减小。所以， 此时停车，电 源开关脱开时，不会产生强 大的弧光，避免烧坏开关的接触点，及因 产生弧光而造成短路。
往复泵的流量调节可采用几种方法？
• 1）旁路调节：将泵出口多余的液体经过旁 路管回到泵的入口管里。调节旁路阀开度 的大小，即可调节泵的出口流量。 • 2）改变活塞行程的大小。 • 3）改变原动机的转速。
往复泵的流量和压头
• 往复泵的流量与压头无关，与泵缸尺寸、 活塞冲程及往复次数有关。 • 往复泵的实际流量比理论流量小，且随着 压头的增高而减小，这是因为漏失所致。 • 往复泵的压头及泵的几何尺寸无关，而由 泵的机械强度、原动机的功率等因素决定。
怎么判断泵的出入口
• • • • 入口有过滤器 出口有单向阀 入口管线粗，出口管线细 出口有安全阀
• .外操员检查机泵时“五字操作法”是：听、 摸、闻、看、比。“三件宝”是：扳手、 听诊器、抹布。 • .
• .机泵在更换润滑油时，要经过三级过滤。 第一级：润滑油原装桶与固定桶之间；第 二级：固定桶与油壶之间；第三级：油壶 与加油点之间。 • 输送油品温度在200℃以下的泵称为冷油泵。 在200℃以上的泵称为热油泵。
怎样防止汽蚀现象的发生？
• 1）入口管径变化率要小、尽量减小入口管 路的阻力损失。 • 2）按照泵的设计使用。 • 3）减少入口的损失。比如泵的第一级叶轮 采用双吸式的。 • 4）合理的选择泵的吸如高度。 • 5） 选择耐汽蚀的材料制作叶轮。 • 6）提高泵内零件的表面光洁度。
屏蔽泵
屏蔽泵
• 屏蔽泵的泵头和电动机都被封闭在一个被 泵送介质充满的压力容器内，此压力容器 只有静密封。屏蔽泵的叶轮和电动机的转 子固定在同一根轴上，利用屏蔽套将电动 机的转子和定子隔开，转子在被输送的介 质中运转，其动力通过定子磁场传递给转 子。
热油泵预热时应注意什么？
• 1）预热流程要正确。一般流程是：泵出口管线 预热线 泵体 泵入口。 • 2）预热线上截止阀不得开的过大，防止泵倒转。 • 3）泵体预热速度一般不能太快，应小于50℃/h。 特殊情况下，可以向泵体吹蒸气，浇热水等措施 加快预热速度。 • 4）预热时每隔30~40分钟应盘车180℃，使之均 匀受热。 • 5）轴承箱、泵座冷却水要畅通，以保护轴承或轴 封。
V
0 V
2 3 单动泵的流量曲线 (a)
0 V
2 3 双动泵的流量曲线 (b)
4
0
2
3
4
(c)三动泵的流量曲线
往复泵的结构性能特点有那些？
• 1）流量小而均匀，几乎不随扬程变化。 • 2）扬程大。 • 3）流量和扬程几乎无关。轴功率随扬程变化而变 化。 • 4）吸入高度大，不易产生抽空现象，有一定的自 吸能力。 • 5）效率较高，在不同的扬程和流量下，工作效率 能保持较高值。 • 6）适用于流量较小，扬程要求高，粘度较大的液 体输送，但不适用于输送不干净的液体。
怎样开停电动往复泵？
• 开泵操作： • 1）联系有关单位和人员。 • 2）检查油位、油质。 • 3）盘车无异常。 • 4）投用安全阀、压力表。 • 5）开出入口阀，确认流程畅通，严防憋压。 • 6）启动电机，检查运行情况。 • 停泵操作： • 1）停电机。 • 2）关出、入口阀。 • 3）冬季注意排净泵体存液。
往复泵
往复泵
电动往复泵的工作原理是什么?
• 电机通过联轴器和齿轮变速箱减速后，将 动力传递给泵的曲轴，经过曲柄连杆，十 字头，带动柱塞做直线往复运动，使工作 容积发生周期性的变化；同时吸排液阀相 应动作，达到输液的目的。这就是电动往 复泵的工作原理。
往复泵是容积式泵，其结构主要由泵缸、活塞、活塞杆、吸入和排 出单向阀(活门)构成。活塞经曲柄连杆机构在外力驱动下作往复运动， 单动往复泵输送液体不连续，流量曲线是半周正弦曲线。双动泵有所改 善。三缸泵的流量曲线更平稳。
屏蔽电泵的特点
• 输送液体完全无泄漏，适合于输送对人体 有害的、强腐蚀性的、易燃易爆的、昂贵 的、有放射性的液体 • 不会从外界吸入空气或其他东西，适合于 真空系统的运行和一接 触外界空气就变质 的场合； • 不需要注入润滑液和密封液，既省去了注 油的麻烦，也不会污染输送液
• 适合输送高温、高压、超低温、高熔点液 体，利用这种泵无轴封的特点来解决有轴 封泵难以解决的上述特殊液体； • 电机与泵一体，采用积木式结构，非常紧 凑，所以体积小、重量轻、占地面积小， 在安装方面无须熟练技术。 • 因无冷却电机风扇，所以运转时噪音很小。 • 主要维护只是更换轴承，所以减少了后期 运行成本。
屏蔽泵的操作使用要求
1. 严禁空载运转。 2. 彻底清除装置内的铁锈及固体异物。 3. 空气全部排除后，方可运转。 4. 断流运转不得持续超过30秒。 5. 不得逆向持续运转。 6. 带冷却水套的屏蔽泵，必须首先按规定的冷却水流量接通 冷却水，然后开始运转。 7. 在运转中，如发现异常声音或振动等，必须迅速查清原因 排除故障。 9.在保护装置动作的情况下，在没有查清动作原因并彻底排 除前，不允许继续运转 10.小于最小流量时，不允许运转。
泵和压缩机
培训教材
流体输送机械
为流体提供机械能的机械设备统称为流体输送机械。
按工作原理：
离心式；往复式；旋转式；流体作用式。
按输送介质：
液体输送机械
流体输送机械 通风机、鼓风机 气体输送机械 压缩机、真空泵
泵
泵
根据泵的作用原理，泵大致可分为三类： 容积泵、叶片泵、流体动力作用泵。 容积泵：依靠工作容积连续的、周期性的 变化而输送液体的泵。如往复泵、齿轮泵、 滑片泵等。 叶片泵：依靠工作叶轮的旋转运动而输送 液体的蹦。如离心泵、旋涡泵等。 流体动力作用泵：依靠另一种工作流体的 能量来输送液体。如蒸汽喷射泵。
往复式压缩机
往复式压缩机
往复式压缩机原理
活塞在做周期性往复运动时，由于活塞与气 阀相应的开闭动作相配合，从而使缸内气体 依次实现膨胀——吸气——压缩——排气四 个过程。循环往复，呈上启下，将低压气体 升压而源源不断地输出。
压缩机主要性能参数
– – –
• • • • • • • • • •
介质：新氢，循环氢 转速：423rpm 轴功率：82KW 流量：新氢0.35 m3/min ,循环氢0.43 m3/min（吸入状态下） 新氢500Nm3/h ,循环氢2646 Nm3/h（标准状态下） – 吸气压力： 新氢（一级）2.97Mpa 新氢（二级）7.05MPa 循环氢吸气压力：14.3MPa – 吸气温度：40℃ – 排气压力：新氢（一级）7.05Mpa 新氢（二级）16.5MPa 循环氢排气压力：16.5MPa – 排气温度：≤135℃ 10、润滑油压力：0.2-0.40 MPa 正常：0.30MPa 高报：0.40MPa 低报：0.20MPa 低低报：0.15Mpa
怎样判断汽蚀现象？
• • • • • 1）泵内出现激烈响声。 2）出口压力不稳。 3）泵体振动。 4）介质温度高。 5）流量变小等。
汽 蚀现象
低压区→产生气泡→高压区→气 泡破裂→产生局部真空→水力冲 击→发生振动、噪音，对部件产 生麻点、蜂窝状的破坏现象。
产生汽蚀现象的原因有那些？
• • • • • • • 1）吸入液面下降或灌注头高度不够。 2）大气压力降低。 3）系统内压力降低。 4）介质温度升高、饱和蒸气压加大。 5）液体流速增高。 6）吸入管路阻力增大。 7）吸入管路漏空气。
c.转速：泵每分钟旋转的次数。单位：r/min。当一 台泵的转速一定时，它的流量、扬程及轴功率是 固定的，在转速变化时，扬程、流量、功率都要 随之变化。用调频电机调节泵的转速。 d.效率：液体输送中，外界能量（电能）通过泵传 给液体，不可避免有能量损失，效率做功不可能 全部为液体所获得，一般小型泵50％-70％，大型 泵可达90％。 e.轴功率：泵所需输入功率，由于泵运行时可能发 生超负荷，因此所配电机功率大于泵轴功率。
为什么离心泵关闭出口阀的运行时 间不能太长？
• 因为出口阀关闭时间太长，叶轮不断旋转， 使泵体内的液体不断被搅拌和摩擦而产生 高温，引起部分零件变形或损坏。
什么叫汽蚀现象？
液体在一定温度下开始汽化，汽化的临界压力称 之为液体的饱和蒸气压。当液面上压力低于或等 于该温度下的饱和蒸气压时，液体会大量汽化。 液体在叶轮流道流动时，一旦压力等于或低于液 体在当时温度下的饱和蒸汽压力时，液体就会汽 化形成汽泡。当汽泡流动到泵内高压区域时，它 们便急速破裂，而凝结成液体。于是大量的液体 便以极大的速度向凝结中心冲击，并发出响声和 震动。在冲击点上会产生几百个大气压，使局部 压力增高，使得该部位受到相当大的、反复不断 的交变载荷，当叶轮的压力超过极限时，便遭到 破坏。上述这些现象就叫汽蚀现象 。
压缩机主要部件
• 压缩机主要部件:机身、曲轴、连杆、十字头、 中间接筒、活塞和活塞杆、气缸、气阀、填 料、活塞环、刮油环。
压缩机辅助部件
• 缓冲器、冷却器、气液分离器、盘车装置、 过滤器、运动机构润滑系统。
气阀是怎样工作的?
在吸气过程中，当气缸内 压力降低到低于吸 气管道内的压力时，吸气阀在内外压力差的 作用下开启，气体进入气缸， 在压缩过程中， 吸、排气阀均保持密闭。在排气过程中，当 气缸内的压力升到高于排气管道 内的压力时， 排阀开启。在余气膨胀过程中，吸排气阀均 保持密闭。
主要性能参数
a.流量：指泵能输送的液体量。以单位时间内输送 液体的体积来表示。 Q，单位：L/S或m3/h离心 泵流量大小取决于泵的结构、尺寸和转速。流量 与叶轮转速成正比，转速高流量大。 b.扬程：单位重量的液体从泵进口处到泵出口处其 能量的增值，也就是单位重量的液体通过泵后获 得的有效能量。H，单位m，取决于叶轮直径大小、 叶片弯曲情况、流道宽窄、转速及流量。
