导线耐张绝缘子串安装施工工艺

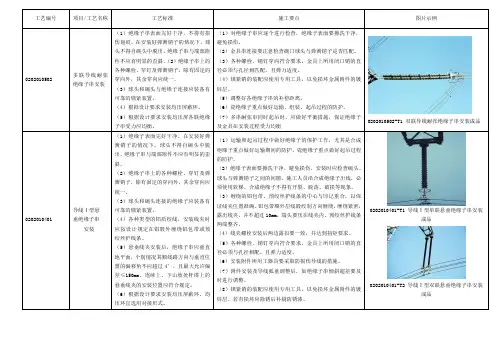

多联导线耐张绝缘子串安装19
工艺编号项目/工艺名称工艺标准施工要点图片示例020******* 多联导线耐张绝缘子串安装（1）绝缘子串表面完好干净，不得有损伤划痕。
在安装好弹簧销子的情况下，球头不得自碗头中脱出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉及弹簧销子，除有固定的穿向外，其余穿向应统一。
（3）球头和碗头与绝缘子连接应装备有可靠的锁紧装置。
（4）根据设计要求安装均压屏蔽环。
（5）根据设计要求安装均压屏各联绝缘子串受力应均衡。
（1）对绝缘子串应逐个进行检查，绝缘子表面要擦洗干净，避免损伤。
（2）金具串连接要注意检查碗口球头与弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，金具上所用闭口销的直径必须与孔径相匹配，且弹力适度。
（4）锁紧销的装配应使用专用工具，以免损坏金属附件的镀锌层。
（5）调整好各绝缘子串的补偿距离。
（6）瓷绝缘子重点做好运输、组装、起吊过程的防护。
（7）多串耐张串同时起吊时，应做好平衡措施，保证绝缘子及金具在安装过程受力均衡020*******-T1 双联导线耐张绝缘子串安装成品020******* 导线Ⅰ型悬垂绝缘子串安装（1）绝缘子表面完好干净。
在安装好弹簧销子的情况下，球头不得自碗头中脱出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉及弹簧销子，除有固定的穿向外，其余穿向应统一。
（3）球头和碗头连接的绝缘子应装备有可靠的锁紧装置。
（4）各种类型的铝质绞线，安装线夹时应按设计规定在铝股外缠绕铝包带或预绞丝护线条。
（5）悬垂线夹安装后，绝缘子串应垂直地平面，个别情况其顺线路方向与垂直位置的偏移角不应超过4°，且最大允许偏差≤150mm。
连续上、下山坡处杆塔上的悬垂线夹的安装位置应符合规定。
（6）根据设计要求安装均压屏蔽环。
均压环宜选用对接形式。
（1）运输和起吊过程中做好绝缘子的保护工作，尤其是合成绝缘子重点做好运输期间的防护，瓷绝缘子重点做好起吊过程的防护。

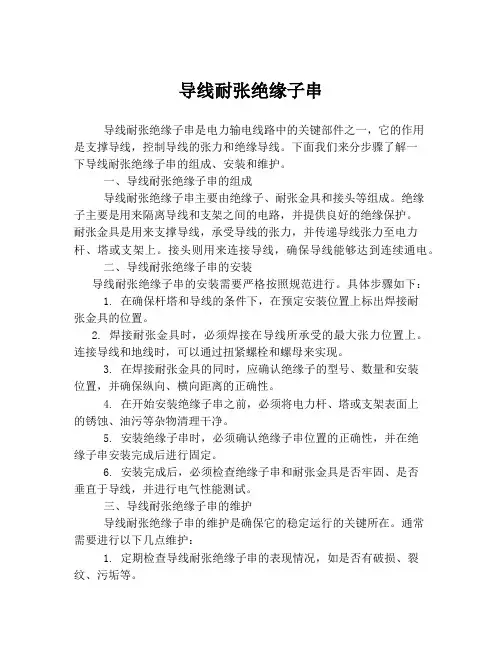

导线耐张绝缘子串
导线耐张绝缘子串导线耐张绝缘子串是电力输电线路中的关键部件之一，它的作用是支撑导线，控制导线的张力和绝缘导线。
下面我们来分步骤了解一下导线耐张绝缘子串的组成、安装和维护。
一、导线耐张绝缘子串的组成导线耐张绝缘子串主要由绝缘子、耐张金具和接头等组成。
绝缘子主要是用来隔离导线和支架之间的电路，并提供良好的绝缘保护。
耐张金具是用来支撑导线，承受导线的张力，并传递导线张力至电力杆、塔或支架上。
接头则用来连接导线，确保导线能够达到连续通电。
二、导线耐张绝缘子串的安装导线耐张绝缘子串的安装需要严格按照规范进行。
具体步骤如下：1. 在确保杆塔和导线的条件下，在预定安装位置上标出焊接耐张金具的位置。
2. 焊接耐张金具时，必须焊接在导线所承受的最大张力位置上。
连接导线和地线时，可以通过扭紧螺栓和螺母来实现。
3. 在焊接耐张金具的同时，应确认绝缘子的型号、数量和安装位置，并确保纵向、横向距离的正确性。
4. 在开始安装绝缘子串之前，必须将电力杆、塔或支架表面上的锈蚀、油污等杂物清理干净。
5. 安装绝缘子串时，必须确认绝缘子串位置的正确性，并在绝缘子串安装完成后进行固定。
6. 安装完成后，必须检查绝缘子串和耐张金具是否牢固、是否垂直于导线，并进行电气性能测试。
三、导线耐张绝缘子串的维护导线耐张绝缘子串的维护是确保它的稳定运行的关键所在。
通常需要进行以下几点维护：1. 定期检查导线耐张绝缘子串的表现情况，如是否有破损、裂纹、污垢等。
2. 定期检查耐张金具是否牢固，如有松动等情况及时进行紧固。
3. 定期对绝缘子的绝缘性能进行测试，确保其满足规范要求。
4. 在检查时发现问题，如破损、污垢等情况，需要及时清洗、更换。
综上所述，导线耐张绝缘子串是电力输电线路的重要组成部分，它的作用是支撑导线、控制导线的张力和绝缘导线，正确的安装和维护是保证其正常运行的关键所在。
带电更换耐张双联绝缘子施工方案
带电更换耐张双联绝缘子四措二案批准：审核：编制：目录一、项目简介 (2)二、施工方案 (2)三、施工组织措施 (4)1、施工组织机构 (19)2、施工单位组织机构 (19)3、保证安全的组织措施 (23)4、保证工期的组织措施 (23)5、施工总平面布置 (25)四、施工技术措施 (25)五、施工安全措施 (27)1、安全工作方针 (31)2、安全工作目标 (27)3、安全管理措施 (31)4、专项预防措施 (31)六、环境保护措施 (40)七、现场专项处置方案 (38)1、事故风险分析 (38)2、专项应急处置机构及职责 (39)3、专项应急处置 (43)4、专项应急处置事项 (43)5、专项应急处置联系方法及注意事项 (48)施工方案一、项目简介本项目为带电更换耐张双联单串绝缘子施工方案二、施工方案1、实施部署1)人员根据本工程的特点、工期要求、施工组织方式，按工程人员定额和施工进度计划的要求详见劳动力作业人员配置计划表。
项目部对劳动力进行动态管理。
劳动力动态管理包括以下内容：对施工现场的劳动力进行跟踪平衡、劳动力补充与减员，同时向公司劳动人事处提出申请计划。
向进入施工现场的作业班组下达施工任务书，进行考核并兑现费用支付和奖惩。
项目部加强对人力资源的教育培训和思想管理，加强对劳务人员作业质量和效率的检查。
2)材料根据工程施工进度计划,并结合具体情况以及施工场地狭小、工期短、任务重的特点，在设备物资的供应上要采取措施，保证设备材料能按施工计划供应，既不造成设备积压，占据大量的施工现场，又不延误正常施工，要保证设备和材料满足工程进度要求。
各种材料应有制造厂的质量合格证，质量符合有关标准要求并报验监理检验批准后方可使用。
2 施工准备（1）施工技术资料准备：施工技术资料的准备工作由项目部负责组织安排施工技术资料的编制，在开工前，应把技术资料编制完毕；在技术资料准备阶段，项目技术负责人应负责同甲方、监理单位和设计室联系，及时取得有关的施工图纸和甲方对工程的要求。
220kV线路带电更换耐张整串绝缘子作业指导书
220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。
引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。
34-绝缘子串安装施工作业指导书
5 作业准备 5.1 人员配备
工序名称 耐张绝缘子串安装
表5-1 人员配备表
建议工作人数
负责人数
15
1
悬垂绝缘子串安装
4
1
注：作业人数根据具体工程规模配备
监护人数 1 1
5.2 人员、主要工器具及仪器仪表配置
表5-1 耐张绝缘子串安装主要工器具及仪器仪表配置表
序号 1 2
名称 机动绞磨 绞磨钢丝绳
规格/编号
1 适用范围 本作业指导书适用于 110kV 及以上架空线路工程的绝缘子串安装。
2 编写依据 表2-1 编 写 依 据
序号
引用资料名称
1
GB 50233—2005《110～500kV 架空送电线路施工及验收规范》
2
Q/CSG411002—2012《10kV～500kV 输变电及配电工程质量验收与评定标准 第一册：输电线路》
9
本工程设计图纸
3 作业流程图
开始
组装、吊装绝缘子串 绝缘子串、导线对接 锚线、调节导线弛度
断线 压接 挂线 检查 完成 图 3-1 耐张绝缘子串安装作业流程图（先连绝缘子串） 第 1 页 共 11 页
开始 组装、吊装绝缘子串 锚线、调节导线弛度
断线 压接 绝缘子串、导线对接 挂线 检查 完成 图 3-2 耐张绝缘子串安装作业流程图(后连绝缘子串）
数量 1 5
白棕绳
条
1
板手
把
2
钢丝绳
条
1
注：实际工器具、仪器仪表数量根据现场情况定
备注 200米 200米
6 作业方法 6.1 作业前工作 6.1.1 作业前做好人员组织安排。 6.1.2 检查安全用具及安装工具。 6.1.3 准备好安装所需的设备材料。 6.1.4 施工人员熟悉设计图纸要求和施工方法，作业前做好安全技术交底。 6.2 耐张串绝缘子安装

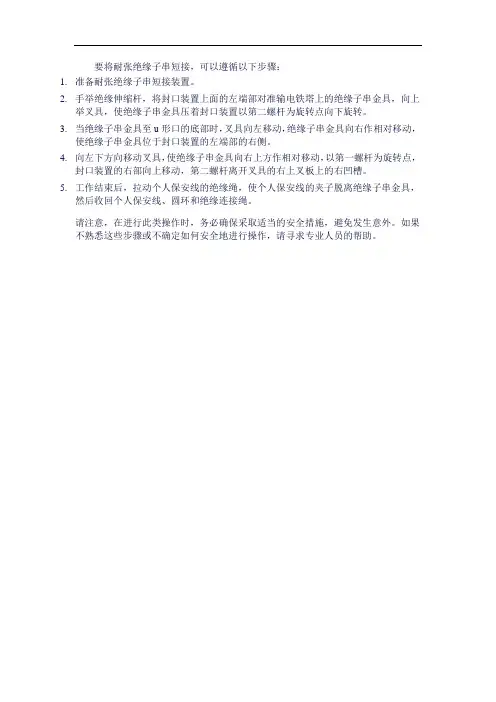

怎么导体将耐张绝缘子串短接
要将耐张绝缘子串短接，可以遵循以下步骤：
1.准备耐张绝缘子串短接装置。
2.手举绝缘伸缩杆，将封口装置上面的左端部对准输电铁塔上的绝缘子串金具，向上
举叉具，使绝缘子串金具压着封口装置以第二螺杆为旋转点向下旋转。
3.当绝缘子串金具至u形口的底部时，叉具向左移动，绝缘子串金具向右作相对移动，
使绝缘子串金具位于封口装置的左端部的右侧。
4.向左下方向移动叉具，使绝缘子串金具向右上方作相对移动，以第一螺杆为旋转点，
封口装置的右部向上移动，第二螺杆离开叉具的右上叉板上的右凹槽。
5.工作结束后，拉动个人保安线的绝缘绳，使个人保安线的夹子脱离绝缘子串金具，
然后收回个人保安线、圆环和绝缘连接绳。
请注意，在进行此类操作时，务必确保采取适当的安全措施，避免发生意外。
如果不熟悉这些步骤或不确定如何安全地进行操作，请寻求专业人员的帮助。
输变电工程 更换耐张绝缘子作业指导书
输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。
本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。
通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。
【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。
2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。
3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。
4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。
5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。
6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。
二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。
2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。
3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。
4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。
5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。
6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。
7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。
特高压直流输电线路更换耐张绝缘子串工艺研发
特高压直流输电线路更换耐张绝缘子串工艺研发摘要：本文通过深入的研究和实践,采用利用绝缘软梯将等电位作业人员瞬时摆入电场的方法进入工作位置,保证了作业的安全性和高效率,在调查研究的基础上对带电作业工器具进行了科学合理的设计和选择,采用玻璃纤维和增强复合材料进行加工,保证了工器具的安全性和先进性。
安徽省送变电公司通过大截面、大功率超高压直流输电线路带电更换直线绝缘子串工作,解决了线路不间断、稳定运行的关键技术问题,提高了供电可靠性。
关键词：特高压直流输电线路;耐张绝缘子串;带电检修1更换耐张绝缘子串工艺更换整串耐张绝缘子的技术工艺主要分成两部分:(1)收紧整相导线耐张绝缘子串技术工艺，转移导线作用于绝缘子串的荷载;(2)更换整串耐张绝缘子技术工艺，实现导线侧绝缘子串的脱离与恢复。
1.1整相耐张绝缘子串载荷转移±800kV复奉线导线采用6×ACSＲ-720/50导线，其每相导线张力远远大于一般500kV输电线路的导线张力，所以要对其整相耐张绝缘子串进行有效转移，必须考虑采用高强度的装置。
根据具体的绝缘子串、横担、连接金具的结构形式，整相荷载转移装置采用四根Φ28的高强度PBO绝缘承力绳配合丝杆收紧的方式进行，装置两端分别采用专用卡具与导线金具连接。
整相荷载转移装置安全可靠，收紧时受力均衡稳定，操作简便省力，能有效转移待更换绝缘子串上的荷载。
1.1.1关键步骤(1)地电位作业人员起吊并安装横担侧卡具，连接高强度PBO绝缘承力绳，在卡具上两侧分别垂直地面排列2根，共安装4根承力绳;(2)等电位作业人员将导线侧卡具安装在导线侧大联板上，地电位作业人员将连有承力绳的绝缘绳抛给等电位作业人员，等电位作业人员将承力绳连接至丝杆并收紧，从而形成整相耐张绝缘子的荷载转移装置。
1.1.2安全系数在整相荷载转移装置的研发中，对丝杆、PBO绝缘绳和两端卡具等主要部件按照有关规定分别设定2．5～3的安全系数。
220kV线路停电更换耐张绝缘子作业指导书
编号： 220kV 线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人:作业日期年月日时至年月日时1 适用范围适用于#####220kV 输电线路# 耐张绝缘子更换。
2 引用文件GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程DL/T 741—2001 架空送电线路运行规程Q/ZDY-1004.03-2002 送电线路现场检修规程DL/T 5092—1999 110~500kV架空送电线路设计规程另依据220kV 设计施工图。
3 修前准备3.1 准备工作安排√序号内容标准责任人备注1开工前确定作业项目、确定施工方案、勘察地形、熟悉图纸《架空送电线路运行规程》,《送电线路现场检修规程》2 开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》,《送电线路现场检修规程》《架空送电线路运行规程》,《送电3 工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1 作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3 掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4 民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1 安全带双控条每人1条2 安全帽个每人1个3 验电器220kV专用套每组2套4 绝缘手套付每组2付5 临时接地线220kV专用组每组2组6 短钢丝绳圈φ13 条每组2条7 短钢丝绳圈φ11 条每塔1条8 保护短钢丝绳φ13 条每组1条9 保安接地线条每组1组10 双钩或手扳葫芦5T 把每组2把11 吊绳φ14*60m-100m 条每组1条12 吊绳φ12*30m 条每组1条13 合金滑轮 1.5T 只每组2只14 兆欧表台每组1台15 对讲机对每组1对16 笔记本、笔套每组1套17 卷尺5m 粒每组1个18 个人工具套每人1套吊绳、脚踏绳等19 个人保安工具套每人1套3.4 材料√序号名称型号/规格单位数量备注1 绝缘子普通瓷瓶：XP-100防污型瓷瓶：XWP-100合成绝缘子或按设计要求串 1合成绝缘子配均压环2 破布公斤 13 铝包带1x10 公斤0.34 弹簧插销M母销、R母开口销备用5 U型挂环U-7 备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
多联导线耐张绝缘子串
多联导线耐张绝缘子串
多联导线耐张绝缘子串是一种由多个绝缘子组成的串联电路，用于支撑和固定多联导线，并保证其正常运行。
这种绝缘子串通常安装在电力传输线路的耐张塔上，能够承
受导线的张力和其他机械负荷，同时保持导线的稳定性和电气绝缘性能。
多联导线耐张绝缘子串由多个单联绝缘子组成，每个单联绝缘子由绝缘子钢脚和瓷体
两部分组成。
钢脚用于承受机械负荷，瓷体则起到电气绝缘作用。
根据需要，多联导
线耐张绝缘子串可以由不同数量和类型的单联绝缘子组成，以满足不同电压等级和机
械负荷的要求。
在安装和维护过程中，多联导线耐张绝缘子串需要遵循一定的规范和操作程序，以保
证其安全可靠地运行。
例如，在安装前需要对绝缘子进行检查和试验，确保其符合相
关标准和规定的要求；在安装过程中需要按照规定的程序和方法进行操作，避免对绝
缘子造成损伤；在运行过程中需要定期进行检查和维护，及时发现和处理存在的问题。
多联导线耐张绝缘子串是电力传输线路中重要的组成部分，其性能和质量直接影响到
电力系统的安全和稳定运行。
因此，需要对其生产、安装和维护进行严格的管理和控制，确保其符合相关标准和规定的要求，为电力系统的正常运行提供保障。
导线架设施工工艺
导线架设施工工艺本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
施工前，需要准备相应的材料和器材。
所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
导线最小截面应符合相应标准。
悬式绝缘子、蝶式绝缘子也需要符合相应的标准。
瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
弹簧销、垫的弹力适宜。
高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
裸导线的绑线应选用与导线同金属的单股线，直径不应小于 2.0mm，绝缘导线应选用绝缘绑线。
耐张线夹、并沟线夹、钳压管、铝带等器材表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
线夹转动灵活，与导线接触面符合要求。
碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等器材表面也应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
此外，这些器材应热镀锌，镀锌良好，镀锌层无剥落，无锈蚀现象。
2.1.6 螺栓螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
2.1.7 其它材料使用的其它材料包括电力复合脂、砂纸、油漆等。
2.2 主要机具主要机具包括紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。
此外，还需要使用斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。
2.3 作业条件作业条件包括拉线已安装完毕和线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。
6500kv线路更换耐张塔双串单片绝缘子作业指导书.doc
编号:Q/XXX 500kV x x线路停电更换x x耐张塔双串单片绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：__________
作业日期年月日时至年月日时
X X X超高压局
1范围
本指导书适用于东北电网有限公司长春超高压局500RV合南线052#停电更换耐张塔A相大号侧左串第12片零值绝缘子的停电检修作业。
2引用文件
GBJ 233-1990 DL 409-1991 DL/T 741-2001110 ~ 500kV架空电力线路施工及验收规范电业安全工作规程（电力线路部分）架空送电线路运行规程
3修前准备
3. 1准备工作安排
3・2人员要求
3・3工器具
3・4材料
3・5危险点分析
3・6安全措施
3. 7作业分工
4作业程序4・1开工
4・2作业内容及标准
4.3竣工
5消缺记录
6验收总结
7指导书执行情况评估
8附录
&1编写说明
工作任务：500 kV合南线052半停电更换耐张塔A相大号侧左串第12片零值绝缘子。
线路情况：500 kV合南线052*附近无交叉跨越物，无平行带电线路。
接地线情况：接地线位置如图1所示。
作业人员：共6人。
图1接地线位置示意图
哈南变电站
合心变电站。
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。
绝缘子串组装(工艺编号：0102030101)
绝缘子串组装（工艺编号：010*******）
1、绝缘子串组装标准工艺
（1）绝缘子外观、瓷质完好无损，铸钢件完好，无锈蚀。
（2）连接金具与所用母线的导线匹配，金具及紧固件光洁，无裂纹、毛刺及凸凹不平。
（3）弹簧销应有足够的弹性，销针开口不得小于60°，并不得有折断或裂纹，严禁用线材代替。
（4）可调金具的调节螺母紧锁。
2、绝缘子串组装施工要点
（1）耐压试验合格后进行组装。
（2）悬垂绝缘子在搬运前，依据设计图纸相关说明，了解绝缘子串如何配色，确定各间隔串所需绝缘子数量，确定可调绝缘子串和不可调串在间隔串内放置位置，将每串绝缘子连接拉线金具与绝缘子及金具之间进行试组装查看其是否匹配，与耐张线夹连接的金具是否匹配。
（3）检查间隔串内放置绝缘子串地面是否平整，有无易让绝缘子受损的石块、瓦砾等，绝缘子与地面之间采取简易隔离（垫护）措施，防止绝缘子表面产生污迹。
（4）绝缘子搬运到位后，检查绝缘子外观有无损坏，损坏面积超过厂家要求范围时应及时更换，绝缘子间连接过程按规定要求统一碗口朝向，检查销钉完整穿入。
金具串之间组装后螺栓露出丝扣符合设计、厂家提供金具样本要求，螺栓端部销针完整销入不会脱落，与绝缘子串连接的球头组装后绝缘子销钉完整穿入。
（5）对组装好的可调串及不可调串长度，进行实物测量。
010*******-T1 绝缘子销钉安装
010*******-T2 绝缘子串金具安装010*******-T3 绝缘子串成品
010*******-T4 绝缘子串测量。
导线耐张绝缘子串安装施工工艺
架空输电线路施工工艺库工艺编号项目/工艺名称工艺要求施工工艺要点成品示例020******* 架线工程020******* 导线耐张绝缘子串安装020******* 单联导线耐张绝缘子串安装(1）绝缘子表面完好干净，不得有损伤、划痕.在安装好弹簧销子的情况下球头不得自碗头中脱出.绝缘子串与端部附件不应有明显的歪斜。
(2）绝缘子串上的各种螺栓、穿钉及弹簧销子，除有固定的穿向外,其余穿向应统一。
（3）球头和碗头连接的绝缘子应有可靠的锁紧装置（1）绝缘子表面要擦洗干净,表面无损伤划痕。
（2）金具串连接要注意检查碗口球头与弹簧销子是否匹配。
(3）各种螺栓、销钉穿向符合要求，开口销双开以60°～90°为宜。
（4)锁紧销的装配应使用专用工具，以免损坏金属附件的镀锌层020*******—T单联导线耐张绝缘子串安装020******* 双联导线耐张绝缘子串安装（1）绝缘子串表面完好干净，不得有损伤划痕.在安装好弹簧销子的情况下，球头不得自碗头中脱出。
绝缘子串与端部附件不应有明显的歪斜。
（2)绝缘子串上的各种螺栓、穿钉及弹簧销子,除有固定的穿向外，其余穿向应统一。
（3)根据要求安装均压屏蔽环。
（4)双联导线耐张绝缘子串受力应均衡（1）对绝缘子串应逐个进行检查,绝缘子表面要擦洗干净,表面无损伤划痕。
（2）金具串连接要注意检查碗口球头与弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开口销双开以60°～90°为宜。
（4)锁紧销的装配应使用专用工具，以免损坏金属附件的镀锌层.（5)双联导线耐张绝缘子串外角补偿距离按照设计要求进行调整020*******-T双联导线耐张绝缘子串安装工艺编号名称工艺要求施工工艺要点成品示例202010403 三联导线耐张绝缘子串安装（1)绝缘子串表面完好干净,不得有损伤划痕.在安装好弹簧销子的情况下球头不得自碗头中脱出。
绝缘子串与端部附件不应有明显的歪斜.(2）绝缘子串上的各种螺栓、穿钉及弹簧销子,除有固定的穿向外,其余穿向应统一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空输电线路施工工艺库
工艺编号项目/工艺
名称
工艺要求施工工艺要点成品示例
020******* 架线工程020******* 导线耐张绝缘子串安装
020******* 单联导线耐
张绝缘子串
安装
(1)绝缘子表面完好干净，不得有损伤、划痕。
在
安装好弹簧销子的情况下球头不得自碗头中脱出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉及弹簧销子，
除有固定的穿向外，其余穿向应统一。
（3）球头和碗头连接的绝缘子应有可靠的锁紧装
置
（1）绝缘子表面要擦洗干净，表面无损
伤划痕。
（2）金具串连接要注意检查碗口球头与
弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
（4）锁紧销的装配应使用专用工具，以
免损坏金属附件的镀锌层020*******-T单联导线耐张绝缘子串安
装
- 1 -
工艺编号
名称
工艺要求施工工艺要点成品示例
020******* 双联导线耐
张绝缘子串
安装
（1）绝缘子串表面完好干净，不得有损伤划
痕。
在安装好弹簧销子的情况下，球头不得自碗头
中脱出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉及弹簧销子，
除有固定的穿向外，其余穿向应统一。
（3）根据要求安装均压屏蔽环。
（4）双联导线耐张绝缘子串受力应均衡
（1）对绝缘子串应逐个进行检查，绝缘
子表面要擦洗干净，表面无损伤划痕。
（2）金具串连接要注意检查碗口球头与
弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
（4）锁紧销的装配应使用专用工具，以
免损坏金属附件的镀锌层。
（5）双联导线耐张绝缘子串外角补偿距
离按照设计要求进行调整
020*******-T双联导线耐张绝缘子串安
装
202010403 三联导线耐
张绝缘子串
安装
（1）绝缘子串表面完好干净，不得有损伤划痕。
在安装好弹簧销子的情况下球头不得自碗头中脱
出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉
及弹簧销子，除有固定的穿向外，其
余穿向应统一。
（3）球头和碗头与绝缘子连接应装备有可靠的锁
紧装置。
（4）根据设计要求安装均压屏蔽环。
（5）各联绝缘子串受力应均衡
（1）绝缘子表面要擦洗干净，表面无损
伤划痕。
（2）金具串连接要注意检查碗口球头与
弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
（4）锁紧销的装配应使用专用工具，以
免损坏金属附件的镀锌层。
（5）调整好各绝缘子串的补偿距离020*******-T三联导线耐张绝缘子串安
装
- 2 -
工艺编号
名称
工艺要求施工工艺要点成品示例
020******* 四联导线耐
张绝缘子串
安装
（1）绝缘子串表面完好干净，不得有损伤划痕。
在安装好弹簧销子的情况下球头不得自碗头中脱
出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉
及弹簧销子，除有固定的穿向外，其
余穿向应统一。
（3）球头和碗头与绝缘子连接应装备有可靠的锁
紧装置。
（4）根据设计要求安装均压屏蔽环。
（5）各联绝缘子串受力应均衡
（1）绝缘子表面要擦洗干净，表面无损
伤划痕。
（2）金具串连接要注意检查碗口球头与
弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
（4）锁紧销的装配应使用专用工具，以
免损坏金属附件的镀锌层。
（5）调整好各绝缘子串的补偿距离020*******-T四联导线耐张绝缘子串安
装
- 3 -
工艺编号
名称
工艺要求施工工艺要点成品示例
020******* 六联导线耐
张绝缘子串
安装
（1）绝缘子串表面完好干净，不得有损伤划痕。
在安装好弹簧销子的情况下球头不得自碗头中脱
出。
绝缘子串与端部附件不应有明显的歪斜。
（2）绝缘子串上的各种螺栓、穿钉
及弹簧销子，除有固定的穿向外，其
余穿向应统一。
（3）球头和碗头与绝缘子连接应装备有可靠的锁
紧装置。
（4）根据设计要求安装均压屏蔽环。
（5）各联绝缘子串受力应均衡
（1）绝缘子表面要擦洗干净，表面无损
伤划痕。
（2）金具串连接要注意检查碗口球头与
弹簧销子是否匹配。
（3）各种螺栓、销钉穿向符合要求，开
口销双开以60°～90°为宜。
（4）锁紧销的装配应使用专用工具，以
免损坏金属附件的镀锌层。
（5）调整好各绝缘子串的补偿距离020*******-T六联导线耐张绝缘子串安
装
- 4 -
- 5 -。
