变频器并联、制动及保护控制电路
变频器常用的控制电路
这些输入输出分配地址。这里的PLC采用三菱FX2N-48MR继电器输出型PLC，变频器
采用三菱FR-A540变频器，其起停控制的I/O分配如表4.1所示。
输入
输出
输入继电器 X0 X1 X2 X3 X4
输入元件 SB1 SB2 SB3 SB4 A-C
作用
输出继电器
接通电源按 钮
Y0
切断电源按
钮
Y1
变频器起动
即具有记忆功能；在A地按下SB5或在B地按下SB6按钮，RM端子接通，频率下降，松开按
钮，则频率保持。从而在异地控制时，电动机的转速都是在原有的基础上升降的，很好地实
现了两地控制时速度的衔接。
图4.7 升降速端子实现的两地控制电路
4.6 变频器并联控制电路
• 变频器的并联运行、比例运行多用于传送带、流水线的控制场合。 • 一、由模拟电压输入端子控制的并联运行 • 1.运行要求 • (1) 变频器的电源通过接触器由控制电路控制； • (2) 通电按钮能保证变频器持续通电； • (3) 运行按钮能保证变频器连续运行，且运行过程中变频器不能断电； • (4) 停止按钮只用于停止变频器的运行，而不能切断变频器的电源。 • (5) 任何一个变频器故障报警时都要切断控制电路，从而切断变频器的电源。 • 2．主电路的设计过程 • (1) 空气开关QF控制电路总电源，KM控制两台变频器的通、断电； • (2) 两台变频器的电源输入端并联； • (3) 两台变频器的VRF、COM端并联； • (4) 两台变频器的运行端子由继电器触点控制。
两种情况及特点：
• 2．模拟电流控制端子IRF • 大多是反馈信号或远程控制信号。
• 二、接点控制端子的通断控制
• 接点控制端子是以“通”、“断”来进行控制的，因此其控制 信号也是以“有”和“无”相区别。应用时可由以下信号进行 控制：
变频器基本电路图
变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。
最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。

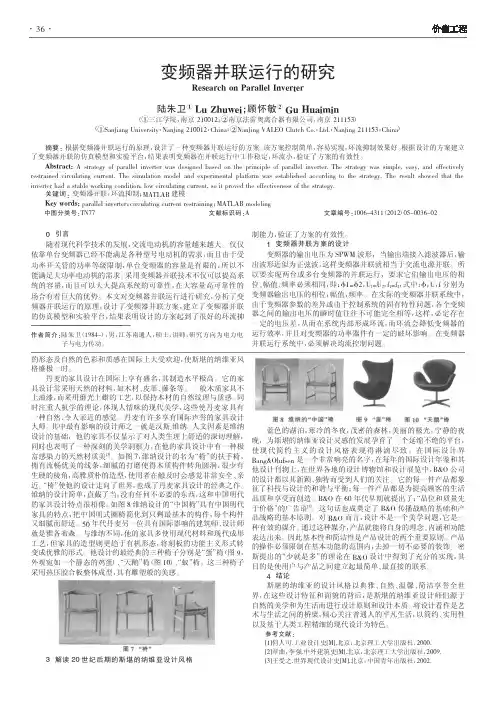

变频器并联运行的
电流，必然会产生一定的环流。
本文分析了变频器并联运行的原理，根据变频器并联运行的条
采样电流存在误差时的仿真波
件，设计了一种并联方案，并对其进行仿真和实验分析，结果表明在
形如图 4 所示。 从仿真结果中可以看到，
当采样电流存在微小误差时， 变频器并联系统虽然存在环
并联运行过程中变频器工作稳定，环流较小，验证了方案的可行性。
实际系统中变频器一般不会存在频率差，环流主要是由于变频器输
出电压的幅值和相位差引起的，还有在对变频器的输出电流进行采
样时，往往存在采样误差，使得变频器的采样电流和实际电流不一
致，这也会导致环流的产生。下面分别对这两种环流进行仿真分析。
2.1 变频器电压不一致 在分析这种情况时，为了说明并联系
统的环流抑制能力，在仿真分析时人为的在某些时刻给它们幅值差
restrained circulating current. The simulation model and experimental platform was established according to the strategy. The result showed that the
inverter had a stable working condition, low circulating current, so it proved the effectiveness of the strategy.
价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程价值工程
变频器基本电路图
变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。
最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。
变频器怎么接线变频器主电路和控制电路接线方法变频器_软启动器
变频器怎么接线?变频器主电路和把握电路接线方法 - 变频器_软启动器变频器怎么接线?变频器主电路和把握电路接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，肯定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。
接线后，零碎线头必需清除洁净，零碎线头可能造成特别，失灵和故障，必需始终保持变频器清洁。
在把握台上打孔时，要留意不要使碎片粉末等进入变频器中。
2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或确定不要短路。
3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器四周的通讯设备。
因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。
因此，最大布线长度要小于规定值。
不得已布线长度超过时，要把Pr．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。
否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内，应使用适当型号的导线接线。
变频器和电动机间的接线距离较长时，特殊是低频率输出状况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后，转变接线的操作，必需在电源切断10min以上，用万用表检查电压后进行。
断电后一段时间内，电容上仍旧有危急的高压电。
二、把握电路的接线变频器的把握电路大体可分为模拟和数字两种。
1、把握电路端子的接线应使用屏蔽线或双绞线，而且必需与主回路，强电回路（含200V继电器程序回路）分开布线。
2、由于把握电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。
3、把握回路的接线一般选用0.3～0.75平方米的电缆。
三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必需接地。
变频器的控制电路及几种常见故障分析
变频器的控制电路及几种常见故障分析变频器的控制电路及几种常见故障分析1、引言随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。
2、变频器控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。
无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。
（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。
（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。
（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。
（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
（6）保护电路检测主电路的电压、电流等。
当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。
逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。
②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。
变频器(可控变压器)两端并联电阻和电容的作用
变频器(可控变压器)两端并联电阻和电容的作用引言变频器(可控变压器)是一种常用的电力设备，通过调整电压和频率来控制电动机的运转速度。
在变频器的工作过程中，为了保证其正常运行和提高其性能，通常会在变频器的两端并联电阻和电容。
电阻的作用1. 降低干扰降低干扰在变频器工作时，会产生电磁干扰，特别是高频干扰。
并联电阻可以提供一个高阻抗，形成一个低通滤波器，将高频干扰滤掉，进而减少对其他电子设备的影响。
同时，电阻还可以通过消耗一部分电能，将变频器输出的脉冲信号平滑成更加稳定的模拟电压信号，降低电磁干扰的幅度。
2. 限制电流限制电流变频器输出的电流可能存在过大的情况，这可能对电机或其他设备造成损坏。
在变频器的两端并联一个合适的电阻可以对电流进行限制和控制，防止电流过大，保护电路和设备的安全运行。
3. 平衡电压平衡电压变频器的输出电压波形可能存在不完美，特别是当电机启动或停止时。
并联电阻可以在变频器和电机之间形成电压分压作用，将电压分配到电阻上，使得电机的运行更加平稳，减少运行时的冲击和振荡。
电容的作用1. 储能储能在变频器工作时，电容可以存储一定的电荷，将电能储存起来，当需要时释放给电路。
这样可以提供一个瞬时和稳定的电源，满足电路的电能需求。
2. 电压滤波电压滤波变频器输出的电压可能存在脉冲和噪声，这不利于其他电子设备的正常工作。
并联电容可以形成一个高通滤波器，将高频噪声滤掉，使电压信号更加平稳、纯净，提高电路的稳定性和抗干扰能力。
3. 提高功率因数提高功率因数变频器的功率因数是衡量其能量利用效率的重要指标。
通过并联电容，可以改变变频器的功率因数，使其逼近或接近1，提高电能的有效利用率，减少能量损耗。
总结通过合理设置并联电阻和电容，可以在变频器应用中实现电流的限制、干扰的降低、电压的平衡和纯净等多种效果。
这些作用将有助于保护电路和设备的安全运行，提高变频器的性能和可靠性。
对于变频器的正确使用和应用，我们需要根据具体的情况进行选择和调整，并密切关注电路参数的变化。
变频器电源电路图
频器电路－电源电路1变频器的电源电路主要有三种：（１）串联稳压电源；（２）分立元件开关电源；（３）集成电路开关电源；第一种串联稳压电源是将220V或380V交流电压通过变压器变成各种所需的低压交流电，通过整流，滤波，稳压后输出稳定的直流电源。
早期的变频器有些是用这种电源，现在已经很少使用了，比如赫力，森兰。
下面主要介绍开关电源。
分立元件开关电源１．台安N2-2P5开关电源电路这个开关电源提供了4路电压：+12V，+15V，两路+5V。
2．安川G5A4015开关电源电路T1是高频变压器，Q1是开关管，R22，R24-R27是启动电阻，给开关管提供启动电压，开关管导通，反馈绕组产生的反馈电压经过R14，C7，D14到开关管，光耦PS2和Q2，D2，R4构成稳压电路。
R28，D16，C13是开关管截止时反向电压吸收电路，保护开关管。
开关管QM5HL-24可以用2SD2579替代。
这个开关电源提供了11路电压和一路欠压检测信号：上桥供电电压3路，下桥供电电压一路，+5V，+15V，-15V，+12V，+20V，两路24V变频器 ( Wed, 29 Jul 2009 18:21:39 +0800 )Description:变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。
PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。
PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。
C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是450V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。
变频器控制电路设计方法(1)
控制线路的设计方法
功能添加法 较简单的控制线路 步进逻辑公式法 多个工作过程自动循环的复杂线路
功能添加法举例说明
设计要求： 1、有两台电动机，正转运行， 2、第一台电机必须先开后停，正常停车为 斜坡停车。 3、如果任何一台电机过载时，两台电机同 时快速停车。
设计两个能独立开停的控制线路
第三次添加功能——加过载同时停车 过载保护可以在Set－ttd参数设置电机热态阈值， 然后用变频器的内部继电器R1（或R2）停车， 即设置R1参数为I-O－r1＝tSA（达到热态阈值）。 由于正常停车与过载停车停车模式与停车时间均 不相同，所以过载时应通过逻辑输入快速停车， 设置Fun－StC－FSt＝LI5，即分配变频器的输入 端子LI5为过载停车端子
第三次添加功能后，虽然过载后两台电机 能快速停车，但停车后1KA、2KA线圈仍 处于吸合状态，无法重新起动，除非先按 下按钮2SB1和1SB1，使1KA、2KA线圈失 电，很不方便。我们可以用KA的触点使 1KA、2KA线圈自动失电，主电路不变
第四次添加功能——过载停车后，1KA、2KA线 圈自动失电
第二次添加功能——第一台电机不能先停。将 2KA的常开触点与停车按钮1SB1并联
第三次添加功能——加过载同时停车 过载保护可以在Set－ttd参数设置电机热态阈值， 然后用变频器的内部继电器R1（或R2）停车， 即设置R1参数为I-O－r1＝tSA（达到热态阈值）。 由于正常停车与过载停车停车模式与停车时间均 不相同，所以过载时应通过逻辑输入快速停车， 设置Fun－StC－FSt＝LI5，即分配变频器的输入 端子LI5为过载停车端子
L
N
1QS 2QSFU1SB Nhomakorabea 2SB1
《变频器技术应用》题库与部分答案()
《变频器技术应用》试题库一、选择题1、正弦波脉冲宽度调制英文缩写是（C）。
A：PWM B： PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（A）调速。
A：恒功率B：恒转矩C：恒磁通D：恒转差率3、下列哪种制动方式不适用于变频调速系统（C）。
A：直流制动B：回馈制动C：反接制动D：能耗制动4、对于风机类的负载宜采用（D）的转速上升方式。
A：直线型 B ：S型 C ：正半S 型 D ：反半S 型5、N2 系列台安变频器频率控制方式由功能码（B）设定。
A：F009B：F010 C ：F011 D ：F0126、型号为 N2-201-M 的台安变频器电源电压是（B）V。
A： 200 B：220C：400D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（BA：磁极数B：磁极对数C：磁感应强度D：磁场强度）有关系。
8、目前，在中小型变频器中普遍采用的电力电子器件是（D）。
A：SCR B ：GTO C ： MOSFET D ：IGBT9、IGBT 属于（B）控制型元件。
A：电流B：电压C：电阻 D ：频率10、变频器的调压调频过程是通过控制（B）进行的。
A：载波B：调制波C：输入电压D：输入电流11、为了适应多台电动机的比例运行控制要求，变频器设置了（A）功能。
A：频率增益 B ：转矩补偿 C ：矢量控制D：回避频率12、为了提高电动机的转速控制精度，变频器具有（B）功能。
A：转矩补偿 B ：转差补偿 C ：频率增益13、变频器安装场所周围振动加速度应小于（C D：段速控制）g。
A：1B： 0.5C：0.6D：0.814、变频器种类很多，其中按滤波方式可分为电压型和（A：电流B：电阻C：电感D：电容A）型。
15、 N2系列台安变频器操作面板上的SEQ指示灯在（）发光。
A ：F10=0B ：F10=1C：F11=0D ： F11=116、 N2系列台安变频器操作面板上的显示屏幕可显示（b ）位数字或字母。
变频器电路中制动电路分析
变频器电路中制动电路分析变频器电路中的制动电路是一种用于实现电机制动的电路。
在变频器工作过程中，为了确保电机能够在停机时立即停止转动并防止负载惯性产生超速而损坏电机等情况，通常需要使用一个制动电路来实现电机的快速制动。
制动电路通常由制动电阻、电容和相关的控制电路组成，下面我们将对制动电路进行详细的分析。
制动电路主要起到消除电机转子自转动惯性的作用。
当电机停电后，制动电路会通过电阻Rb和电容Cb来进行电流和能量的消耗，从而使电机停止转动。
制动电阻起到消耗电机转动时产生的剩余能量的作用，通常采用低阻值的电阻来实现。
电阻的选择应根据电机的功率大小和转子惯性来确定。
电阻的值过大会导致电机停机时间过长，过小则可能无法达到有效的制动效果。
制动电容主要用来提供制动电阻Rb所需的能量，其容值应根据电阻的阻值来确保在制动过程中能够提供足够的电能。
一般情况下，电容值越大，电能的存储量越大，制动效果越好。
制动电路的控制电路通常由电机变频器内部的控制芯片或者外部控制器来实现。
控制电路会根据电机的实际工作状态来判断是否需要进行制动，并控制制动电路的开关，使制动电路在合适的时间起作用。
制动电路的开关一般由功率半导体器件，如晶闸管、继电器等来实现。
制动电路的设计需要考虑多个因素，如电机的功率、转子惯性、制动时间的要求、制动电容和电阻的选择等。
在实际应用中，需要根据具体的电机和变频器的参数来选择合适的制动电路，以实现电机的快速制动。
总结起来，制动电路是变频器电路中非常重要的一个部分，它能够在电机停机时快速制动，确保电机的安全运行。
制动电路的设计需要考虑电机的具体参数和工作要求，选择合适的电阻、电容和控制电路来实现电机的快速制动。
变频器控制部分接线图
结合实物我们针对FR-E740系列变频器控制电路具体接线图解说如下：
图10-1-6 FR-E700变频器控制电路接线图
图10-1-6中各端子的功能可通过调整相关参数的值进行变更，在出厂初始值的情况下，各控制电路端子的功能说明如表10-1-1、表10-1-2和表10-1-3所示。
表10-1-1控制电路输入端子的功能说明
种类端子
编号
端子名称端子功能说明
接点输入STF 正转启动STF信号ON时为正转、OFF时为停
STF、STR信号同时ON时
变成停止指令。
STR 反转启动
STR信号ON时为反转、OFF时为停止
指令。
RH
RM
RL
七段速度选择用RH、RM和RL信号的组合可以选择七段速度
10-1-2控制电路接点输出端子的功能说明
表10-1-3控制电路网络接口的功能说明。
变频器与电机控制线路的接线方法及注意事项
变频器与电机控制线路的接线方法及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变频器与电机控制线路的接线方法及注意事项引言在工业控制领域，变频器与电机控制线路的接线方法至关重要。
变频器基本电路图
变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。
最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。
变频器电路中的制动电路
变频器电路中的制动控制电路一、为嘛要米用制动电路？因惯性或某种原因，导致负载电机的转速大于变频器的输出转速时，此时电机由“电动”状态进入“动电”状态，使电动机暂时变成了发电机。
一些特殊机械，如矿用提升机、卷扬机、高速电梯等，风机等当电动机减速、制动或者下放负载重物时，因机械系统的位能和势能作用，会使电动机的实际转速有可能超过变频器的给定转速，电机转子绕组中的感生电流的相位超前于感生电压，并由互感作用，使定子绕组中出现感生电流——容性电流，而变频器逆变回路两端并联的二极管和直流回路的储能电容器，恰恰提供了这一容性电流的通路。
电动机因有了容性励磁电流，进而产生励磁磁动势，电动机自励发电，向供电电源回馈能量。
这是一个电动机将机械势能转变为电能回馈回电网的过程。
此再生能量由变频器的逆变电路所并联的二极管整流，馈入变频器的直流回路，使直流回路的电压由左右上升到六、七百伏，甚至更高。
尤其在大惯性负载需减速停车的过程中，更是频繁发生。
这种急剧上升的电压，有可能对变频器主电路的储能电容和逆变模块，造成较大的电压和电流冲击甚至损坏。
因而制动单元与制动电阻（又称刹车单元和刹车电阻）常成为变频器的必备件或首选辅助件。
在小功率变频器中，制动单元往往集成于功率模块内，制动电阻也安装于机体内。
但较大功率的变频器，直接从直流回路引出、端子，由用户则根据负载运行情况选配制动单元和制动电阻。
—例维修实例：一台东元变频器，因模块炸裂送修。
检查、相模块俱已损坏，驱动电路受强电冲击也有损坏元件。
将模块和驱动电路修复后，带电机试机，运行正常。
即交付用户安装使用了。
运行约一个月时间，用户又因模块炸裂。
检查又为两相模块损坏。
这下不敢大意了，询问用户又说不大清楚。
到用户生产现场，算是弄明白了损坏的原因。
原来变频器的负载为负机，因工艺要求，运行三分钟，又需在秒内停机。
采用自由停车方式，现场做了个试验，因风机为大惯性负荷，电机完全停住需接近分钟。
变频器应用电路接线大全
