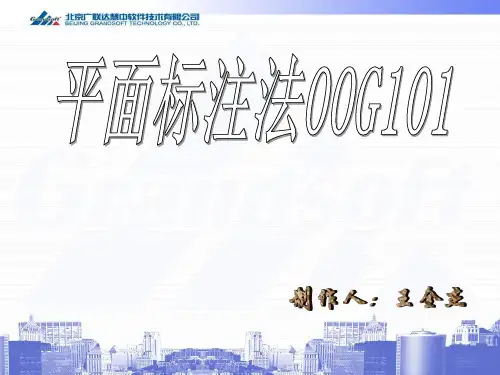

平面标注法讲解

下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D) 非框架梁下部钢筋＝净跨长度+2*15d
下部不伸入支座钢筋
计算公式： 框架梁下部源自文库伸入支座钢筋＝净跨长度-2*0.05Ln
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固
C位置
输入中间支座负筋 如：如4B25 ；6B25 4/2
D位置
下部贯通筋 如：4B25[1-4] 下部钢筋 如：4B25 注：下部钢筋的长度计算与上下排 无关
下部不伸入支座钢筋 （2B22）
ABCD位置钢筋的输入
下部钢筋可不输入钢筋的 上下排信息 不伸入支座钢筋 (2B22)
其他位置钢筋的输入
二、梁下部纵筋 1、当下部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开 2、当同排纵筋有两种直径时，用加号“＋”将两 种直径的纵筋相联，注写时角筋写在前面。 三、侧面纵向构造钢筋或侧面抗扭纵筋，即腰筋, 在前面加“*” 如 *6B18（当梁高大于700时， 按构造详图，计算腰筋） 四、附加箍筋或吊筋，将其直接画在平面图中的主 梁上，用线引注总配筋值，当多数附加箍筋或吊 筋相同时，可在梁施工图上统一注明，少数与统 一注明值不同时，再原位引注。
平法（00G101）
平法专家
助您成功
批准部门：中华人民共和国建设部 主编单位：山东省建筑设计研究院，中国建 筑标准设计研究所 实行日期：2000年7月17日
平面标注法 00G101
本图集是混凝土结构施工图采用建筑结构施工图平
面整体设计方法的国家建筑标准设计图集。
平法的表达形式，概括来讲，是把结构的 构件尺寸和配筋等，按照平面整体表示方 法制图规则整体直接表达式在各类构件的 平面布置图上，再与标准构造详图相配合， 即构成一套新型完整的结构设计。改变了 传统的那种将构件从结构平面布置图中索 引出来，再逐个绘制配筋详图的繁琐方法。
平法中各钢筋的手工计算方法
梁属于中间层框架梁，二级抗震，C25,柱子600*600 ,跨长分别为 ：6000，3600，6000 边墙为300mm 轴线居中 计算公式如下：
上部贯通筋
计算公式:
＝各跨长之和-左支座-右支座+锚固＋搭接长度 端支座锚固长度的判别条件： 1、锚固2、支座宽度－保护层＋15*d 3、0.45Lae+15d 4 当楼层框架梁的纵向钢筋直 锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚 即支座宽度 -保护层>=Lae且>=0.5hc+5d 取锚固长度 5 屋面框架梁 一级抗震 支座宽度+梁高-2*保护层+20d 二级抗震 支座宽度+梁高-2*保护层
梁支座上部纵筋的长度规定
一、为方便施工，凡框架梁的所有支座和非框架梁 （不包括井式梁）的中间支座上部纵筋的延伸长 度a0值在标准构造详图中统一取为：第一排非贯 通筋从柱（梁）边起延伸至Ln/3位置；第二排非 贯通筋延伸至ln/4位置。Ln的取值规定为：对于 端支座，Ln为本跨的净跨值；对于中间支座， Ln为支座两边较大一跨的净跨值。 二、悬挑梁上部第一排纵筋延伸至梁端头并下弯； 第二排延伸至3L/4位置。L为自柱边算起的悬挑 净长。 三、非框架梁的下部纵向钢筋的锚固长度均为15d
平法梁的详细输入格式见《平法梁的输入规则》
一级抗震等级屋面框架梁
端支座钢筋锚固的计算条件： 一、支座宽度+梁高-2*保护层+20D
二～四级抗震等级屋面框架梁
端支座钢筋锚固的计算条件： 一、上部纵筋锚固长度：支座宽度+梁高-2*保护层 二、下部纵筋锚固长度：按端支座锚固的四个条件叛断
中间支座梁两侧的配筋不 同的输入方法
梁的平法在软件中的输入方法
正确理解支座尺寸
正确理解支座尺寸
正确理解ABCD
正确理解ABCD
A位置
输入端支座负筋 如4B25 ；6B25 4/2
B位置
输入架立筋 如：（2B12） 如果跨长较小，中间支座负筋贯通，即ABC位置钢筋标注相同 如 4B22（此种情况下，前一跨的C位置和下一跨的A位置不用 输入） 悬臂梁的钢筋输在B位置（要注明钢筋筋号）
(两端的锚固长度结构设计总说明中，一般会给出要求)
拉筋
计算公式 拉筋长度＝ 梁宽-2*保护层+2*11.9d
吊筋和次梁加筋
计算公式： 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度 <=800mm a=45度 次梁加筋按根数计算 长度同箍筋长度
箍筋
计算公式： 箍筋长度＝ 2*（H-2*25+B-2*25） +（11.9*2+8）d 根数计算＝【（加密区 长度-50）/加密间距 +1】+（非加密区长 度/非加密间距-1）
纵向受拉钢筋的最小锚固长度（mm）
纵向受拉钢筋的最小锚固长度Lae及La（mm） 一、二级抗震时Lae 三、四级抗震及非抗震时Lae＝La 钢筋种类 C20 一级钢筋 35D 45D 二级钢筋 50D 三级钢筋 50D 55D 混凝土强度等级 C25 30D 40D 45D 45D 50D 25D 35D 40D 40D 45D 混凝土强度等级 25D 40D 30D 25D 30D 50D 40D 35D 35D 55D 45D 40D 35D 40D 45D 40D 50D 45D 20D 30D 35D 35D 40D 20D 25D 30D 30D 35D C30C35 >=C40 C15 C20 C25 C30C35 >=C40
1、平法的基本理论为：以知识产权的归属为依据，将结构设计分为创 造性设计内容与重复性设计内容两部分，由设计者采用平法制图规 则完成前一部分，后一部分则采用平法标准构造图集，两部分为对 应互补关系，合并构成完整的结构设计。 2、创造性与重复性设计内容的划分，主要看结构施工图表达的内容是 否为前面两个分系统是运行的结果。即是否为设计者本人对具体工 程所做的结构体系设计和结构计算分析的成果，而这部分工作成果 和知识产权明显属于设计者，传统设计中大量重复表达的内容，如 常规节点构造详图、钢筋搭接长度和锚固长度、箍筋加密区范围等， 均不是具体工程中结构体系和结构计算分析的成果，明显属于重复 性设计内容。 3、平法施工图主要表达创造性设计内容，出图时，应配以相应的标准 构造图集（适用于框架、剪力墙、框架剪力墙、框肢剪力墙结构中 柱、墙、梁三种构件）。标准构造图集不可或缺，同样属于正式的 设计文件，每一类构件的平法结构图均应由两部分组成：平面整体 配筋图、标准构造详图。
平法（00G101）

制图规则标准化，结构设计图纸数字化、符号化 结构构造标准化，构造详图形象化、直观化，施工易懂、易操作

分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识 图、记忆、查找均方便，施工工程师对结构易形成整体概念
监理方便，可以实现高效率地对所有构件逐一进行全面质量检查

平法的基本理论
梁中常见的钢筋形式 （共十种）
影响钢筋计算的因素
抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二级抗震 >=1.5Hb且>=500mm） 决定抗震等级的三个因素（1.结构类型；2.设防 烈度；3.檐高） 保护层的厚度 混凝土标号 如C30 影响钢筋的锚固长度，搭接 长度(详细情况见图集25页) 搭接形式（影响柱的箍筋根数及纵向钢筋长度）


四、梁上部贯通筋或架立筋根数 1、同排纵筋中既有贯通筋又有架立筋时，应用 “＋”将贯通筋与架立筋相联。注写时须将角部 纵筋写在加号前面，架立筋写在加号后面的括号 内。 如：2B22+（4B12） 2、当梁的上部纵筋和下部纵筋均为贯通筋，且 多数跨配筋相同时，此项可加注下部纵筋的配筋 值，用分号“;”隔开。如:2B22;3B20 五、梁的顶面标高高差。为可选项

梁原位标注内容规定
一、梁支座上部纵筋 1、当上部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开。如：6B25 4/2 则表示上排纵 筋为4B25，下排纵筋为2B25 2、当同排纵筋有两种直径时，用“＋”将两种直 径纵筋相联，注写时角部纵筋写在前面。 如： 2B25+2B22 3、当梁中间支座两边的上部纵筋不同时，须在支 座两边分别标注；当梁中间支座两边的上部纵筋 相同时，可尽在支座一边标注配筋值，另一边省 去不注。
月牙肋
纵向受拉钢筋的最小搭接长度（mm）
纵向受拉钢筋的最小搭接长度Lae、L1 一、二级抗震等级 L1e＝1.2La＋5d 三、四级抗震等级 L1e＝1.2La 非抗震 L1e＝1.2La
梁的平面注写方式示例
7 6600 8 6600 9 6600 10 6600 11 6600 12 275 275 6B22(4/2) 4B20 4B20 275 275 6B22(4/2) 4B20 275 275 6B22(4/2) 4B20 275 275 6B22(4/2) 4B20 275 275 6B22(4/2) L 275
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固 （锚固同梁上部贯通筋端锚固）
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接
悬臂梁钢筋输入格式
跨号及 相关尺 寸
梁底高 度
悬臂跨上部纵筋的输 入应注意： 1、要带筋号 2、钢筋输在B位置
单梁钢筋的输入
单梁的上部贯通筋可直接输入在B位置 下部贯通筋输入在D位置
普通梁的锚固长度，按15D 进行计算
275 ）2B22
6B22(4/2)
L1 300*600 φ 8-200(2) 3B20;4B25
）2B22 6B22(4/2) 4B20 4B20 6B22(4/2) 4B20 6B22(4/2) 4B20 6B22(4/2) 4B20 6B22(4/2) H
6B22(4/2)
）2B22 6B22(4/2) 4B20 4B20 6B22(4/2) 4B20 6B22(4/2) 4B20 6B22(4/2) 4B20 6B22(4/2) E
6B22(4/2)
）2B22
L1 300*600 φ 8-200(2) 3B20;4B25
6000
6000
6000
梁的平面整体表示方法制图规则

平面注写包括集中标注与原位标注，集中标
注表达梁的通用数值，原位标注表达梁 的特殊数值。当 集中标注中的某项数值不适用于梁的某部位时，则将该数 值原位标注，施工时，原位标注取值优先 集中标注的四项内容 一、梁的编号 KL 框架梁 L 非框架梁 （xxA为一端有悬挑梁，xxB为两端有悬挑，且悬挑 不计入跨数） 二、截面尺寸 B×H 三、梁箍筋 包括钢筋级别、直径、加密区与非加密区 间距及肢数 如：A10-100/200（2）

受力钢筋的混凝土保护层最小厚度（mm）
受力钢筋的混凝土保护层最小厚度（mm） 环境条件 室内正常 条件 露天或室 内高湿度 环境 混凝土强度等级 构件类别 <=C20 C25及C30 >=C35 15 板、墙 25 梁 30 柱 板、墙 35 25 15 梁 45 35 25 柱 45 35 25
悬臂梁箍筋
计算公式： 箍筋长度＝ 2*【（H+Hb）/2-2*25+B-2*25】+（11.9*2+8）d 根数计算＝（L-次梁宽度-2*50）/箍筋间距+1
悬臂梁钢筋
上部上排钢筋＝Ln/3+支座宽+L-25+Hb-2*25（>=12d） 上部下排钢筋＝Ln/4+支座宽+0.75L 下部钢筋＝15d+XL-25(软件按照锚固长度计算) H输在吊筋锚固位置，B*Hb 输在悬臂梁的截面
在相邻两跨的标高处输入两不同值，相邻两跨的 A位置和C位置即可输入不同的配筋值（计算钢筋偏 多）
悬臂梁钢筋输入
左悬臂 右悬臂 1.支座只输入A1 1.支座只输入A4 2.梁底高度输入在吊筋锚固位置（影响箍筋的长度 的计算，下部钢筋的长度），有次梁的时，要输入 次梁宽度 3.钢筋输入在B位置 4.钢筋应输入筋号（代表钢筋的形状，影响钢筋长 度的计算） 5.跨号用0表示 跨号用最大值
