机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。

本文将介绍机械制图的国家标准和技术制图的有关规定。

机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。

以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。

2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。

3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。

4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。

机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。

技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。

以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。

2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。

3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。

技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。

结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。

遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。

然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。

因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。

1-1 机械制图国家标准的基本规定

1-1 机械制图国家标准的基本规定图样是工程界的技术语言，也是铁道运输、轨道交通行业表达和交流技术思想的重要工具，是指导全行业生产运营的重要技术文件。

国家标准对图样的绘制和阅读作了统一的规定。

每个从事铁道运输、轨道交通生产运营的工作人员都必须掌握并严格执行这些国家标准（简称国标）。

以下简要介绍机械制图国家标准的基本规定。

一、图纸幅面和格式（GB/T 14689——2008）1、图纸幅面绘制机械图样时，应优先采用国家标准规定的图纸基本幅面，如表1-1所示。

基本幅面共五种，其尺寸关系如图1-1所示。

必要时，也可选用国家标准中所规定的加长幅面，加长幅面的尺寸应为基本幅面的短边整数倍增加后得出。

表1-1 图纸幅面（单位：mm）图1-1 基本幅面的尺寸关系（单位：mm）2、图框格式图1-2 留装订边的图框格式图纸上必须用粗实线绘出图框，其格式分为留装订边和不留装订边两种，如图1-2、图1-3所示。

同一产品的图样只能采用同一种格式。

图1-3不留装订边的图框格式二、标题栏（GB/T 10609.1——2008）每张图样都必须绘制标题栏。

国家标准对标题栏的内容、格式和尺寸作了统一规定。

本书建议教学中采用简化的标题栏格式，如图1-4所示。

标题栏一般绘制在图纸右下角，如图1-2、图1-3所示。

图1-4 标题栏格式（简化版）三、比例（GB/T 14690——1993）比例是指图样中图形与其实物相应要素的线性尺寸之比。

绘图时，应选择国家标准规定的比例，如表1-2所示。

注意：不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与绘图比例、图形大小无关。

表1-2 比例系列四、字体（GB/T 14691——1993）国家标准对图样上的字体作了详细的规定，如表1-3所示。

在图样上书写汉字、字母和数字时，必须做到“字体工整、笔画清楚、间隔均匀、排列整齐”。

书写长仿宋体字的要领是：横平竖直不连笔，结构匀称长方形。

表1-3 字体示例五、图线（GB/T 17450——1998； GB/T 4457.4——2002）国家标准规定了图样中采用的9种图线，其名称、型式、宽度和应用如表1-4所示。

机械制图比例标准

机械制图比例标准在机械制图中，比例是一个非常重要的概念，它直接影响着图纸的精确度和实际制造的准确性。

在进行机械制图时，我们需要遵循一定的比例标准，以确保图纸的准确性和可读性。

下面将介绍一些常见的机械制图比例标准。

首先，常见的机械制图比例包括1:1、1:2、1:5、1:10、1:20等。

其中，1:1比例表示实际尺寸与图纸尺寸相同，这种比例通常用于绘制实物大小的图纸；1:2、1:5、1:10、1:20等比例则表示实际尺寸与图纸尺寸之间的比例关系，通常用于绘制较大尺寸的物体或构件。

其次，选择合适的比例是非常重要的。

在进行机械制图时，我们需要根据图纸的具体要求和实际情况来选择合适的比例。

一般来说，较大尺寸的物体或构件可以选择较小的比例，以便在有限的图纸空间内绘制清晰的图形；而较小尺寸的物体或构件则可以选择较大的比例，以便准确地表示细节和尺寸。

另外，比例标准还需要考虑图纸的可读性。

在选择比例时，我们需要考虑到图纸的实际使用情况，确保图纸上的文字和图形清晰可辨，尺寸和比例关系准确可靠。

这就需要我们在选择比例时，要综合考虑图纸的大小、图形的复杂程度和细节等因素，以确保图纸的可读性和准确性。

最后，机械制图比例标准也需要根据不同的制图标准和要求进行调整。

在实际制图中，我们需要根据国家或行业的相关标准和规范，来确定合适的比例标准。

比如，在一些特殊的制图要求中，可能需要采用特定的比例标准，以满足特定的制图要求和实际使用需求。

总的来说，机械制图比例标准是机械制图中非常重要的一部分，它直接影响着图纸的准确性和可读性。

在进行机械制图时，我们需要根据实际情况和要求，选择合适的比例标准，并严格遵循相关的标准和规范，以确保图纸的准确性和可靠性。

希望以上内容能对您有所帮助，谢谢阅读！。

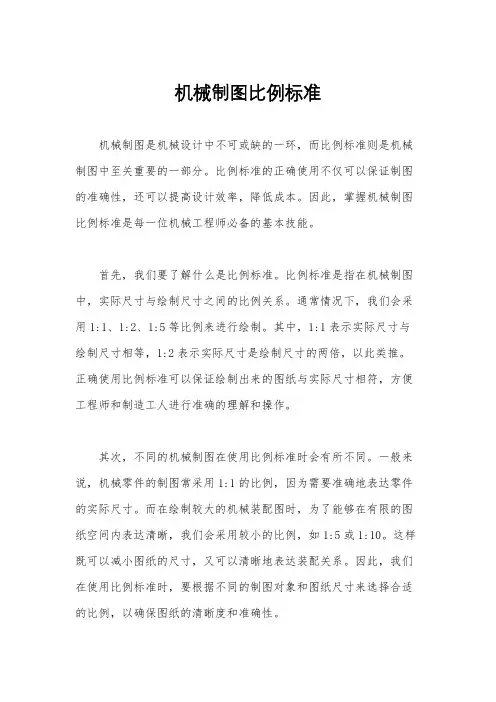

机械制图比例标准

机械制图比例标准机械制图是机械设计中不可或缺的一环，而比例标准则是机械制图中至关重要的一部分。

比例标准的正确使用不仅可以保证制图的准确性，还可以提高设计效率，降低成本。

因此，掌握机械制图比例标准是每一位机械工程师必备的基本技能。

首先，我们要了解什么是比例标准。

比例标准是指在机械制图中，实际尺寸与绘制尺寸之间的比例关系。

通常情况下，我们会采用1:1、1:2、1:5等比例来进行绘制。

其中，1:1表示实际尺寸与绘制尺寸相等，1:2表示实际尺寸是绘制尺寸的两倍，以此类推。

正确使用比例标准可以保证绘制出来的图纸与实际尺寸相符，方便工程师和制造工人进行准确的理解和操作。

其次，不同的机械制图在使用比例标准时会有所不同。

一般来说，机械零件的制图常采用1:1的比例，因为需要准确地表达零件的实际尺寸。

而在绘制较大的机械装配图时，为了能够在有限的图纸空间内表达清晰，我们会采用较小的比例，如1:5或1:10。

这样既可以减小图纸的尺寸，又可以清晰地表达装配关系。

因此，我们在使用比例标准时，要根据不同的制图对象和图纸尺寸来选择合适的比例，以确保图纸的清晰度和准确性。

此外，比例标准的正确使用还需要注意一些细节。

比如，在绘制图纸时，要注意标注比例尺，使得阅读者一目了然；在使用CAD软件进行绘图时，要设置好比例尺，以确保绘制出来的图纸符合实际尺寸；在进行图纸打印时，也要选择合适的比例进行打印，避免图纸变形或尺寸失真。

总之，机械制图比例标准是机械设计中不可或缺的一部分，正确使用比例标准可以保证图纸的准确性和清晰度，提高设计效率，降低成本。

因此，每一位从事机械设计工作的人员都应该深入了解比例标准的相关知识，并在实际工作中加以应用。

希望本文所述内容能够帮助大家更好地掌握机械制图比例标准，提高机械设计水平。

机械制图要求规范-国家标准

机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分，它起到了沟通设计师和制造者之间的重要作用。

为了确保机械制图的质量和一致性，国家对机械制图的要求进行了规范化。

本文将介绍国家标准中对机械制图的要求规范，帮助读者更好地了解机械制图的基本要求和规范。

一、图纸格式1.图纸尺寸应根据实际设计需要确定，常见的尺寸有A4、A3、A2等。

在图纸的右下角应注明图纸尺寸信息。

2.图纸页边距应合理设置，一般为20mm，以保证图纸的美观和工作区域的合理利用。

3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。

二、视图投影1.视图投影是机械制图中最基本的内容之一。

视图的选择应能够清楚地表达零件的形状和尺寸。

2.视图应按照国家标准规定的投影方式进行绘制，常用的有主视图、俯视图、右视图等。

3.视图之间应有适当的距离和比例关系，以保证图纸的美观和易读性。

视图与边框之间的距离一般为5mm。

4.视图的比例尺应根据实际需要确定，常用的有1:1、1:2、1:5等。

三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分，它标明了零件的大小和形状。

2.尺寸标注应使用国家标准规定的标注方法和符号，确保标注的一致性和准确性。

3.尺寸标注的位置应遵循一定的规则，一般都放在视图右侧，并与之相关联。

4.尺寸标注的字体大小应合适，一般为2.5mm，以保证标注的清晰可读。

四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时，可以采用剖视图或细节图的方式进行表达。

2.剖视图应按照国家标准规定的剖视投影方法进行绘制，同时配上剖面符号和剖视线。

3.细节图应能够清楚地显示出零件的局部细节，一般需注明细节图对应的视图。

五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容，它们直接关系到零件的功能和质量。

2.表面粗糙度应按照国家标准规定的符号和数值进行标注，以确保读者能够正确理解零件的表面质量要求。

机械制图相关标准

幅面
幅面
分区和更改文件号合为一栏
幅面
幅面
• •
•
• • • • •
2、如何选择图纸幅面？设计人员在绘图前，首先要选择好用哪一种规格的图纸幅面，因为图纸幅面的正确选择对图面的布局以及充分利用图纸是密切相关的。在优先选用基本幅面的前提下，按照图形构成情况，允许选用加幅尺寸幅面。在选择幅面大小时应该考虑的因素： 1）图样结构的大小和复杂程度； 2）图样所必需的视图数量； 3）图样所采用的比例； 4）经过缩小和放大后图样的最大尺寸以及图样需要注写技术要求和附注的位置。
尺寸界线
•
•
3）、在光滑过度处标注尺寸时，应用细实线将轮廓线延长，从他们的交点处引出尺寸界线。（如上图所示） 4）、标注角度的尺寸界线应沿径向引出（图1）；标注弦长的尺寸界线应平行于该弦的垂直平分线（图2）；标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图3），但弧度较大时，可沿径向引出（图4）。
尺寸标注
• •
•
•
•
一、基本规则 1、机件的真实大小应以图样上所注的尺寸数值为依据，与图样的大小及绘制的准确度无关。 2、图样中（包括技术要求及其他说明）的尺寸，以毫米为单位时，不需要注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。 3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 4、机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图样上。
幅面
•
3、幅面的类型
留装订边的图框格式
幅面
不留装订边的图框格式
幅面
比例
•
• • • •
二、比例
1、比例定义比例是指图纸中图形与其实物相应要素的线性尺寸之比。 2、如何选择图样比例？由于机件的形状的大小各不相同，结构复杂程度也有差别，为了在图纸上能清晰的表达机件的形状、结构、标注尺寸和公差以及技术要求等，同时考虑合理的利用图纸，应根据不同情况选择合适的比例。如果机件的局部结构较为复杂或不易标注尺寸和公差等符号时，可采用局部放大画出，此时不宜将全部图形用较大比例画出。

机械制图标准

第一节国家标准中对制图的一般规定一图纸的幅面和格式GB/T 14689-19931 图纸的幅面为了使图纸幅面统一,便于装订和保管以及符合缩微复制原件要求,绘制技术图样时,应按以下规定选用图纸幅面;1应优先选用基本幅面表1－1;2必要时,允许选用加长幅面;但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出;表1－1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框,图样必须绘制在图框内部;其格式分为留装订边和不留装订边两种;同一产品的图样只能采用一种图框格式;3 标题栏每张图纸上必须有标题栏,标题栏位于图纸的右下角,其格式遵守GB／的规定; 当标题栏的长边置于水平方向且与图纸的长边平行时,构成X型图纸；若标题栏的长边与图纸的长边垂直时,则构成Y型图纸;二比例1 术语1比例：图与实物相应要素的线性尺寸之比;2原值比例：比值为1的比例,即1：1;3放大比例：比值大于1的比例,如2：1;4缩小比例：比值小于1的比例,如1：4;2 比例系列绘制图样是,应根据需要按表1－2中规定的优选选择系列中选取适当的比例;为了从图样上直接反映出事物的大小,绘图时应尽量采用原值比例;3 标注方法1比例符号应以“：”表示,如1：1,2：1等;2比例一般标注在标题栏中的比例栏内;不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与图形的比例无关;表1－2 比例系列b三字体1在图样中书写的汉字、数字和字母,都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”;2字体高度h的公称尺寸系列为：,,,5,7,10,14,20mm.如果需要书写更大的字,其字体高度应按2的比例递增;字体高度代表字体的号数;3汉字应写成长仿宋体字,并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体;斜体字字头向右倾斜,与水平基准线成75°;四图线1 线性和图线尺寸国家标准规定了15种基本线型;所有现行的图线宽度d应按图样的类型和尺寸大小在下列公比为1：2≈1:的数系中选择;0.13mm,0.18mm,0.25mm,0.35mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm.粗线、细线的宽度比例为2：1;在同一图样中同类图线的宽度应该一致;2 图线的应用在机械制图中常用的线性、宽度和一般应用见表1-3表1-3 各种图线的名称、型式、代号、宽度以及在图上的一般应用五尺寸标注1 标注尺寸的基本原则1 图样中包括技术要求和其他说明的尺寸,以毫米为单位时,不需要标注计量单位;2 图样上所标注的尺寸数值为机件的真实大小,与图形的大小和绘图的精确程度无关;3 机件的每一尺寸,在图样上只标注一次;4 图纸中所标注的尺寸为该机件的最后完工尺寸,否则应另加说明;2 尺寸要素1 尺寸界限尺寸界限表示所标注尺寸的起止范围,用细实线绘制,并应由图形的轮廓线、轴线或对称中心线引出;也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线;2 尺寸线尺寸线用细实线绘制;标注线性尺寸时,尺寸线必须与所标注的线段平行,相同方向的各尺寸线之间的距离要均匀,间隔要大于5mm;尺寸线不能用图上的其他线所代替,也不能与其他图线重合或在其延长线上,并尽量避免和其他尺寸线和尺寸界线相交叉;3 尺寸数字线性尺寸的数字一般注写在尺寸线的上方,也允许注写在尺寸线的中断处;我们用符号区分不同类型的尺寸;φ：表示直径;R ：表示半径S ：表示球面t ：表示板状零件厚度L ：表示斜度×：连字符EQS:平均分布：深度：沉孔或锪平埋头孔图1-2 尺寸标注第二节机件的表示方法一视图视图是根据有关标准和规定,用正投影法绘制出物体的图形;视图主要用来表达机件的外部结构和形状,一般只画出可见部分,必要时采用虚线表达其不可见部分;视图通常有基本视图、向视图、局部视图和斜视图四种;1 基本视图物体向基本投影面透射所得的视图称为基本视图;在圆有三个投影面的基础上,在增加三个投影面如图1-7构成一个六面体;者六个面称为基本投影面;这样,表示一个机件就有六个基本投射方向,可获得六个基本视图,即：主视图－自物体的前方投射；俯视图－自物体的上方投射；左视图－自物体的左方投射；右视图－自物体的右方投射；仰视图－自物体的下方投射；后视图－自物体的后放投射;六个基本视图的配置关系见图1-7 视图的基本位置六个视图基本位置见图1-8 六个视图的基本位置,在同一张图纸上照此配置试图时,可以不标注视图的名称.2 向视图在实际设计绘图中,有时不能同时将六个基本视图都画在同一张图纸上;为了解决这一问题,以及识别读图问题,国家标准规定了一种可以自由配置的视图－向视图;即图样上视图和剖视图自由配置的表示方法;每个视图和剖视图通常用注在主视图上表示投射方向的箭头旁的大写字母识别;图1-9 向视图及其标注在实际应用中,要注意以下几点:1由于向视图的位置可以随意配置,为使看图者不致产生误解,所以必须予以明确标注.;即在向视图的上方标注“X”“X”为大写拉丁字母,在相应视图的附近用箭头指明投射方向,并标注相同字母;2表示向视图名称的字母,无论是注在箭头旁还是在视图的上方,均应与正常的读图方向一致,以便于识别;3表示投射方向的箭头应尽可能配置在主视图上,以使获得视图与基本视图一致;表示后视图的投射方向的箭头最好配置在右视图或右视图上;3 局部视图将物体的某一部分向基本投影面投射所得的视图,成为局部视图;1局部视图的配置形式a 可按基本视图的形式配置;也就是说,当局部视图按投影关系配置,中间又没有其它图形隔开时,可省略标注;b 可按向视图的形式配置;也就是说,局部视图通常应配置在投射箭头所指的方向或基本视图的位置,以便于原来的基本视图保持相对应的投影关系;但为了合理利用图纸,也可以将局部视图配置在图纸合适的位置,但应按向视图的规则标注;2局部视图的表达方式a 局部视图的断裂边界通常以波浪线或双折线表示;b 局部视图的外形轮廓形成封闭状态时,可省略表示断裂的边界;图1-10局部视图4 斜视图物体向不平行于基本平面的平面投射所得的视图,成为斜视图;斜视图只反映机件上倾斜结构的实形,其余部分省略不画;斜视图的断裂边界可用波浪线或双折线表示;斜视图通常按向视图的配置形式配置并标注;必要时可允许将斜视图旋转配置,但需划出旋转符号,表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端;图1-11斜视图二剖视图1 剖视的基本概念1剖视图假想用剖切面剖开物体,将处在观察者和剖切面之间之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖视图,简称剖视;图1-12剖视图2画剖视图的注意事项a 剖视图是假想把物体剖切后画出的投影,目的是清晰的表达物体内部结构,仅是一种表达手段,其他未取剖视的视图应按完整的物体画出;b 为了使剖视图清晰,凡是其他视图上应经表达清楚的结构形状,其虚线省略不画;c 剖视图中不要漏线,剖切平面后的可见轮廓线应划出;3剖面线国家标准规定,不需要在剖面区域中表示材料的类别时间,可采用通用的剖面线,即应以适当的角度的细实线绘制,最好与主要轮廓或剖面区域的对称线成45°; 同一物体的各个剖面区域,其剖面线画法一致－间距相等、方向相同;2 剖视图的种类1全剖视图用剖切面完全地剖开物体所得的视图,称为全剖视图;全剖视图主要用于表达内部形状结构复杂的不对称机件或外形简单的对称机件; 图1-13全剖视图2半剖视图当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,可以对称中心线为界,一半画成剖视图,另一半画城视图,这种组合的图形,称为半剖视图;半剖视图主要用于内、外结构形状都需要表示的对称机件;3局部剖视图用剖切面局部的剖开物体所得的视图,称为局部剖视图;局部剖视图主要用以表达机件的局部内部形状结构,或不宜采用全剖视图或半剖视图的地方;3 剖切面的种类剖视图能否清晰表达机件的形状,剖切面的选择是很重要的;剖切面共有三种;运用其中任何一种都可以得到全剖视图、半剖视图、局部剖视图;在剖视图中,剖切面需用剖切线和剖切符号表示;剖切线－指示剖切面位置的线细点画线;剖切符号－指示剖切面起、止和转折位置用粗点划表示及投射方向用箭头表示的符号;1单一剖切平面单一剖切平面有两种情况：一种使用一个平行于某基本投影面的平面作为剖切平面；另一种是用一个不平行于任何基本投影面的剖切平面剖开物体,即斜剖;2几个平行的剖切平面几个平行的剖切平面可能是两个或两个以上,各剖切位置符号的转折处必须是直角;用几个平行的剖切平面剖开物体的方法通常称作阶梯剖;阶梯剖使用与表达物体内形层次较多,用一个剖切平面不能同时剖到几个内形结构的情况图1-17 阶梯剖3几个相交的剖切平面几个相交的剖切平面必须保证其交线垂直于某一基本投影面;两个相交的剖切平面用两个相交的剖切平面剖开物体的方法通常称作旋转剖;旋转剖可用于表达轮、盘类物体上的一些孔、槽结构,也可用于表达具有共拱轴线的非回转物体;图1-18 旋转剖工程制图基础 166页 8-234 剖视图的标注绘制剖视图时,一般应在剖视图的上方,用大写拉丁字母标注剖视图的名称“×－×”,在相应的视图上用剖切符号表示剖切位置,用箭头表示投射方向,并注上同样的字母;以下几种情况可以省略标注：1当剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;2当单一剖切平面通过机件的对称平面或基本对称平面,且剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;3当单一剖切平面的剖切平面的剖切位置明显时,局部剖视图的标注可省略;三断面图1 断面图概念假想用剖切平面将物体的某处切断,仅画出该剖切平面与物体接触部分的图形,称为断面图,简称断面;断面图常用与表达机件上某一局部的断面形状;例如,机件上的筋板、轮辐、键槽、小孔及各种型材的断面形状等等;2 断面图的种类1移出断面画在视图轮廓之外的断面,称为移出断面;移出断面的轮廓线用粗实线绘制;移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上,也可以配置在其他适当位置;当断面图形对称时,也可画在视图的中短处;单一剖切面、几个平行的剖切平面和几个相交的剖切面的概念和功能同样适用于断面图;由两个或多个相交的剖切平面剖切物体的出的移出断面图,中间应断开绘制;2重合断面图画在视图之内的断面图成为重合断面图;重合断面图的轮廓线用细实线绘制;当视图中轮廓线与重合断面图的图形重合时间,视图中的轮廓线仍应连续画出,不可间断;为了得到断面的真实形状,剖切平面一般应垂直于物体上被剖切部分的轮廓线;四其他表示方法1 局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形,称为局部放大图;当机件上的细小结构在视图上表达不清楚,或不便于标注尺寸和技术要求时,可采用局部放大图;局部放大图可以根据需要画成视图、剖视图、断面图;必要时可用几个图形来表达同一个被放大部分的结构;为看图方便,局部放大图应尽量配置在被放大部份附近;绘制局部放大图,应用细实线圆或长圆圈出被放大的部分;当同一物体上有几个被放大部份时,必须用罗马数字依次标明被放大部份,并在局部放大图的上方标出相应的大写罗马数字和采用的比例;当物体上被放大部份仅有一个时,在局部放大图的上方只需要注明所采用的比例;2 其他简化画法第三节标准件和常用件一螺纹螺纹是指在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的连续凸起,一般称为“牙”;在圆柱或圆锥外表面上形成的螺纹称为外螺纹,在其内孔表面上所形成的螺纹称为内螺纹;1 螺纹的形成螺纹是根据螺旋线原理加工而成的;如图1-24,圆柱形的工件作等速旋转运动,车刀则与工件相接触作等速的轴向移动,刀尖相对工件即形成螺旋线运动;由于刀刃的形状不同,在工件表面切取部分的截面形状也不同,所以可以加工出各种不同的螺纹;图1-24车床上加工螺纹2 螺纹的要素1牙型在通过螺纹轴线的剖面上,螺纹的轮廓形状成为牙型;螺纹的牙形不同,其用途也不同,说明如下：普通螺纹：用于连接零件;管螺纹：用于连接管道;梯形螺纹：用于传递动力;锯齿形螺纹：用于单方向传递动力;图1-25 常见标准螺纹的牙型2直径螺纹的直径有大径、中径和小径之分;外螺纹的大径和内螺纹的小径也称顶径;螺纹的公称直径为大径;管螺纹用尺寸代号表示3线数n螺纹有单线和多线之分;沿一条螺旋旋形成的螺纹称作单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹称作多线螺纹;4螺距P和导程S螺距是指相邻两牙在中径线上对应两点的轴向距离;导程是指在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离;螺距、导程、线数的关系是导程S螺距P=n线数5旋向螺纹分为右旋和左旋;2 螺纹的规定画法1螺纹的牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示,在螺杆的倒角或倒角圆部分应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底圆的细实线只画3／4,此时螺杆或螺纹孔上倒角不应划出;2有效螺纹终止界线用粗实线表示;3不可见的螺纹用虚线表示;4以剖视图表示内外螺纹连接时,其旋和部分应按外螺纹画法绘制,其余部分按各自的画法表示;图1-26 外螺纹的画法图1-27 内螺纹的画法3 螺纹的标注1普通螺纹标注2 梯形螺纹标注3管螺纹标注第四节零件图上常见结构的注法1 45度倒角2 非45度倒角3 光孔标注4 沉孔第五节表面粗糙度和标注1 表面粗糙度用代号标注,代号由符号和数值组成;符号和代号含义见下表表面粗糙度符代号含义2 同一张图样上,每一个表面一般只标注一次符代号,按规定标注在可见轮廓线、尺寸界线、尺寸线、引出线和它们的延长线上;3 符号尖端必须从材料外部指向加工表面;4 表面粗糙度参数值数字的大小、方向和尺寸数字的大小方向一致;5 使用最多的一种代符号,可以统一标注在图样的右上角,并加注“其余”两字,右上角符代号的大小是图形上其他符代号的倍;6 当零件所有表面为同一符代号时,可在图样右上角统一标注;其符代号的大小是图形上其他符代号的倍;。

机械制图标准

（3）标注角度的尺寸界线应沿径向引出
（4）标注弦长的尺寸界线应平行于该弦的垂直平分线
（5）标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线
（6）但当弧度较大时，可沿径向引出
2
尺寸线及终端
（1）尺寸线用细实线绘制
（2）尺寸线的终端有两种形式：箭头和斜线
其中：斜线仅用于尺寸线与尺寸界线垂直的情况
必要时，为了书写好看
（4）尺寸数字不可被任何图线所通过，否则应将该图线断开
（5）标注直径时，应在尺寸数字前加注符号标φ 半径时，应在尺寸数字前加注符号R 标注球面的直径或半径时，应在符号φ 或 R前再加注符号“S"
（6）对于轴、螺杆、铆钉以及手柄等的端部，在
不致引起误解的情况下可省略符号“S"
或者小于半圆的圆弧标注半径尺寸
注：当圆弧的半径过大或在图纸范围内无法标出其圆心位置时若不需要标出其圆心位置时的形式标注时
（6）标注线性尺寸时，尺寸线应与所标注的线段平行，尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上（7）标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点（8）当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头
（2）线性尺寸数字的方向，有以下两种注写方法：
（i）方法 1: 数字应按图所示的方向注写，并尽可能避免在图示30度范围内标注尺寸，
当无法避免时，向左倾斜30度范围内的尺寸数字的注写
（ii）方法2: 对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处
非水平方向的尺寸标注
（3）角度的数字一律写成水平方向，一般注写在尺寸线的中断处

机械制图草图绘图标准

机械制图草图绘图标准机械制图草图绘图是机械设计的重要环节，是将设计方案转化为具体制造工艺的关键步骤。

制图的准确性和规范性直接影响着产品的质量和生产效率。

因此，掌握机械制图草图绘图标准是每一位机械设计师必备的基本技能。

一、绘图工具和材料。

1.绘图工具。

在进行机械制图草图绘图时，我们需要使用的绘图工具主要包括铅笔、尺子、圆规、三角板、橡皮等。

这些工具在绘图过程中能够帮助我们准确地绘制出各种线条和图形，保证制图的准确性和美观度。

2.绘图材料。

绘图材料主要包括绘图纸和涂料。

在选择绘图纸时，应该根据实际需要选择适合的规格和厚度，以确保绘图的稳定性和耐久性。

而在选择涂料时，应该考虑到其颜色鲜艳、不易褪色的特点，以便于制图的清晰可辨。

二、绘图标准。

1.线条标准。

在机械制图草图绘图中，线条的粗细和类型都有一定的标准要求。

一般来说，主视图和剖视图的轮廓线应使用粗实线，尺寸标注线应使用细实线，中心线和对称线应使用虚线，这样可以使图纸更加清晰易读。

2.尺寸标注。

尺寸标注是机械制图草图中非常重要的一环，它直接关系到产品的尺寸精度和加工工艺。

在进行尺寸标注时，应该使用统一的标注方法和规范的标注字体，确保标注的准确性和规范性。

3.图形比例。

在绘制机械制图草图时，应该严格按照比例进行绘制，保证图纸上的图形与实物的尺寸比例一致。

这样可以有效地避免因比例失真而导致的误差和问题。

4.注明图名和编号。

每张机械制图草图都应该注明图名和编号，以便于查找和识别。

图名应该简洁明了，能够准确反映图纸的内容，编号应该按照一定的规律进行编排，便于管理和归档。

5.绘图规范。

在进行机械制图草图绘图时，应该严格遵守相关的绘图规范和标准，确保图纸的准确性和规范性。

这样可以避免因为绘图不规范而导致的不必要的问题和纠纷。

三、绘图流程。

1.理清设计思路。

在进行机械制图草图绘图之前，首先要理清设计思路，明确产品的整体结构和各个零部件之间的关系。

只有理清了设计思路，才能够有针对性地进行绘图工作。

机械制图要求规范-国家标准-20211114104801

机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。

制图时，应根据实际需要选择合适的图纸幅面。

2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。

栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。

二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。

制图时，应根据实际需要选择合适的线条。

2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。

尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。

制图时，应按照国家标准正确使用符号。

三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。

制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。

2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。

制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。

四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。

绘图时，应保证图纸清晰、整洁。

2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。

制图时，应按照规范要求进行绘图。

3. 图纸审核：机械制图完成后，应进行审核。

审核内容包括图纸的完整性、准确性、一致性等。

审核通过后，方可进行后续的制造、加工等环节。

机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。

机械制图规范.doc

机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T14689—1993《技术制图图纸幅面和格式》规定。

1)图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面。

表图纸幅面及图框格式尺寸2)标题栏和明细表(GB/T10609.11989)每张图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图2明细表2、字体(GB/T14691—1993)（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h,其公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3.5mm,其字宽一般为h/<2（约0.7h）。

（4）汉字书写的要点在于横平竖直,注意起落,结构均匀,填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14,B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体,但全图要统一。

斜体字字头向右倾斜,与水平基准线成75°。

3、图线1）基本线型根据国标GB/T17450—1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

2）图线的宽度图线的宽度应根据图形的大小和复杂程度，在下列数系中选择:在机械图样上,图线一般只有两种宽度,分别称为粗线和细线,其宽度之比为2：1。

在通常情况下，粗线的宽度采用或，细线的宽度采用或5在同一图样中,同类图线的宽度应一致。

4．比例二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。

机械制图标准

关于机械制图的一些规定一、图层及颜色在国标GB／T 14665－1998《机械工程CAD制图规则》中，规定计算机屏幕上显示的图线，一般应按表1－1、1－2中所示的要求进行设置。

表1－1图层及图线图层图线01 粗实线、剖切面02 细实线、细波浪线03 粗虚线04 细虚线05 细点划线06 粗点划线07 细双点划线08 尺寸线、尺寸终端与符号09 引出线、参考圆10 剖面符号11 文本12 尺寸值和公差13 文本14 用户选用15 用户选用16 用户选用0 自动生成表1－2 图线与颜色的对应关系图线类型颜色粗实线绿色细实线白色波浪线、双折线虚线黄色细点划线红色粗点划线棕色双点划线粉红色国家标准对其它图元颜色没有作明确的规定。

二、线宽1．线宽b统一为0.5，b/2为0.25；2．基准符号用加粗（2b）的短划表示。

基准短划及剖切面位置均用1～1.5b 线型绘制。

三、关于文本1．设置西文字体为gbeitc；（另gbenor、gdt.shx），数字和字母采用斜体（斜体字字头向右倾斜，与水平基准线成75°角），当与汉字混写时用直体。

2．设置汉字字体为仿宋－GB2312，为长仿宋体，直体；3．1#图及以上：字号5号字，技术要求及标注其余标记的为7号字，2＃图及以下：字号3.5号字，技术要求及标注其余标记的为5号字；4．形位公差框格中的数字及字母的高度应与图中尺寸数字的高度相同，线位细实线。

5．粗糙度上的数字及字母高度采用5号字。

四、标题栏1．标题栏采用如下格式（见图1）：图1 标题栏①其中签字区建议保留三个责任人签名，即“设计”（学生自签）、“校核”（同学互签，以便形成互帮互学之风；毕业设计中该处为指导老师签字）和“审核”（审阅老师签名）。

练习用标题栏建议采用图1的格式。

②“日期”的签署应按GB／T 2808《全数字式日期表示法》中规定的三种形式之一，其中“年”用四位数，“月”、“日”用两位数，之间由连字符分隔、间隔分隔或不分隔；2008—06—04（连字符分隔）2008 06 04（间隔字符分隔）20080604（不用分隔符）为便于辨别图样中注写的技术要求是贯彻哪一年颁布的标准，日期不应省签。

机械行业国家制图标准

一．各类制图标准之间的关系：1.通用性2.统一性3.通则性（基础的）4.国际性（等同或等效）二．专业制图标准：1.采用性2.具体性3.专业性4.适用性三．技术制图标准和专业制图标准：有各自独立的标准体系和适用体系；专业制图标准可选用一部分技术制图标准。

四．技术制图标准和专业制图标准是CAD制图标准的基础。

五．冷加工工艺和热加工工艺线素：点，间隔，画。

六．基本线性15种细实线（代号：01.1）波浪线（代号01.1.21）断裂处边界线；视图和剖视图的分界线。

（常用手工制图）双折线（代号01.1.22）断裂处边界线；视图和剖视图的分界线。

（常用于机器制图）细虚线（0.2.1）不可见的棱边线；不可见的轮廓线粗实线（01.2）粗虚线(02.2)表示允许表面处理的表示线。

（如刀具的表面）细点化线（04.1）用于轴线；对称中心线；分度圆（线）；细孔分布的中心线；剖切线。

粗点化线（04.2）限定范围的表示线，这个范围内需要特殊要求或加工。

细双点画线（05.1）中断线（常用于涮网）作用和双折线和波浪线一样，都是用于断裂处边界线；视图和剖视图的分界线。

第二列为粗实线，第三列为细实线，细实线的线宽为粗实线的一半。

第二列为技术制图标准，第三列为2002年的机械制图标准，第四列为1984年的机械制图标准，粗细比从1：1/3该为2：1是为适应机器制图的发展，因为线宽太细，在电脑里面可能会信息丢失。

英国，德国，俄罗斯，和我国采用的都是第一角画法，但国际画法是第三角画法，我国的国标也在逐步向这方面靠拢。

注意简化画法，实际生产中常用～～～视图的种类：基本视图；向视图；局部视图；斜视图一．基本视图：特点配置关系确定；不需标注A为主视图，B为俯视图，E为仰视图，D为右视图，C为左视图，F为后视图。

二．向视图：三．局部视图：是将物体的某一部分向基本投影面投射所得的视图。

上图为一油管，我们想把油管上面开的小孔给表达出来。

方案一和二都对，方案一是将制件的左部分都投影下来得到的。

机械制图国家标准分析

机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。

这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。

本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。

2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。

ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。

ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。

这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。

•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。

通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。

•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。

这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。

3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。

与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。

然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。

其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。

ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。

此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。

2023-机械制图要求规范-国家标准

O2
④的对连接称O点1OO32、、OO14O；4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
◎斜度的画法
斜度＝tanα＝H/L＝1:n
1:5
a)
b)
c)
斜度指一条直线(或平面)相对于另一条直线(或平面)的倾
斜程度。
5号字
3.5号字
阿拉伯数字直体阿拉伯数字斜体
大写英文字母斜体小写英文字母斜体
3．本卷须知图 3-7 根本图线的应用
3．本卷须知 (1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当
细虚线处于粗实线的延长线上时，为说明可见与不可见轮廓的界线，应留出间隙。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行距离一般为5～7mm。
同方向的尺寸线，应排列在一条直线上。
(3) 尺寸线终端形式一般有两种：箭头和斜线。
同一图样只能采用一种形式。箭头是机械图样中的根本形式。当尺
◎等分圆周
A
B
1
2
3
B’ O
C
4 5
C’
6
D
D’
E
以七边形为例说明。
将垂直直径AE七等分，以A为圆心、AE为半径画弧交
水平直径的延长线于点O；作O2、O4、O6〔隔点取〕的
连线，延长交圆周于点B、C、D，并作其对称点B′C′、
D′；将各点依次连接，即为所求七边形。

标准机械制图图纸绘制的各项要求

字体大小的设定：字体大小的设定与标题栏中的字体比对一下大小后再设定，一般与标题栏中的字略大一点，尺寸中的字的大小也要略小或接近。特别重要的备注可放大1.5倍。
关于线型及适用对象
线型应用实例
完整的制作图的构成（1）
一套完整的制作图由如下的图纸构成：1、图纸目录、2、设计总说明。3、总图。4、部件图（一级、二级等）。5、零件图。6、订货图。7、主要设备材料汇总表（采购清单）组成。
标准图纸
绘制的基本要求
图幅与图框
选择图幅与图框配套：我们现在很多图纸选择的图框（图号）与图幅不一致，图框总是很大，而打出的图幅很小，这样一个造成图面不美观，主要会产生尺寸中的字体很小，不容易看清、标题栏很小，无法进行正常的会签等等一些问题。以后选择的图框与要打印的图幅尽可能一致。要求在图框的下部标明图号。如果不好确定图幅，尽量选A2或A3
总图——
总图的基本要素1、总体的外形尺寸、基本的结构尺寸与关联尺寸；2、重量；3、制作安装技术说明（通用说明+专业说明）4、材料序号与材料表（材料零部件表）5、设备的组成部分，而图中未标示的设备与构件
完整的制作图的构成（4）
关于材料与材料表——材料表由序号、图号、名称与规格、数量、材料、重量、备注组成。材料序号与材料表是制作图的重要组成部分。材料序号与材料表如果没有，那么在图纸序列中的总图、部件图是有重大缺陷的。如果有单质零件图，在图面或标题栏也应将材料标明，材料包括材料名称、规格、数量、重量等。外购件可以不标明重量，如有厂家要求应注明。
完整的制作图的构成（2）
图纸编号的方法：
图纸编号要成序列，由大到小、如树一样，主杆分为支杆再分为小支杆……
图纸目录——由序号、图纸名称、图号、张数及备注组成,是图纸序列的总纲，也是图纸档案的组成部分。
