教你如何理解阻抗匹配
阻抗匹配的概念
阻抗匹配的概念你知道啥是阻抗匹配不？咱就这么说吧，阻抗匹配就像是一场完美的舞蹈搭档组合。
你想想看，跳舞的时候，如果两个人的节奏、步伐完全不协调，那能跳出好看的舞蹈吗？肯定不能啊！阻抗匹配也是这个道理。
在电子世界里，阻抗匹配就是要让不同的电子元件或者电路之间能够和谐地工作。
如果阻抗不匹配，那可就麻烦了。
就好比两个人说话，一个人声音特别大，另一个人声音特别小，那能交流得好吗？肯定不行嘛！阻抗不匹配会导致信号反射、功率损耗等一系列问题。
那阻抗匹配到底是咋做到的呢？这就需要一些技巧和方法啦。
比如说，可以通过调整电路中的电阻、电容、电感等元件的参数，来实现阻抗的匹配。
这就像是给两个不太合拍的舞蹈搭档调整步伐和节奏一样，需要耐心和技巧。
你可能会问，为啥要这么费劲地去做阻抗匹配呢？这可太重要啦！如果不进行阻抗匹配，信号在传输过程中就会像在崎岖的山路上行驶的汽车一样，颠簸得厉害，甚至可能会翻车。
而进行了阻抗匹配，信号就能够顺畅地传输，就像在平坦的高速公路上飞驰的跑车一样，速度快又稳定。
再打个比方，阻抗匹配就像是给电子设备穿上了一双合脚的鞋子。
如果鞋子不合脚，走路就会不舒服，甚至会磨脚。
电子设备也是一样，如果阻抗不匹配，就会影响性能，甚至可能会损坏设备。
在实际应用中，阻抗匹配无处不在。
比如在通信领域，为了保证信号的质量和传输距离，就必须进行阻抗匹配。
在音频设备中，阻抗匹配可以让声音更加清晰、动听。
在电力系统中，阻抗匹配可以提高能源的利用效率。
总之，阻抗匹配是电子世界里非常重要的一个概念。
它就像一场无声的舞蹈，让不同的电子元件能够和谐地共舞。
只有进行了阻抗匹配，电子设备才能发挥出最佳的性能，为我们的生活带来更多的便利和乐趣。
所以，一定要重视阻抗匹配哦！。

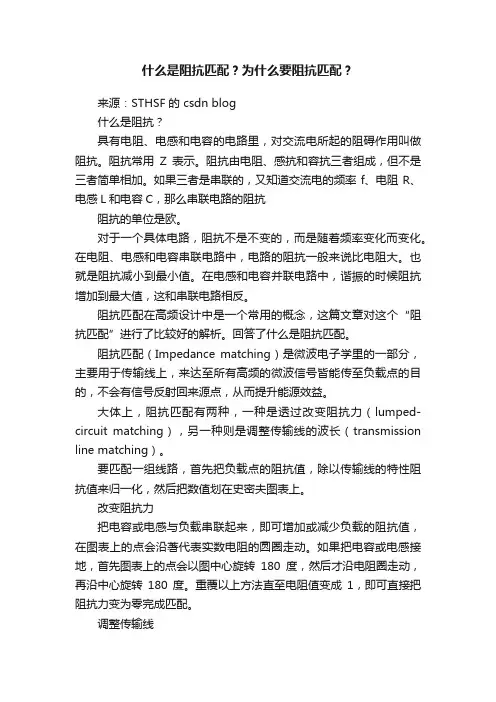

什么是阻抗匹配？为什么要阻抗匹配？
什么是阻抗匹配？为什么要阻抗匹配？来源：STHSF 的 csdn blog什么是阻抗？具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。
回答了什么是阻抗匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。
阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
阻抗匹配的理解
无反射匹配为馈线本征阻抗等于输入阻抗；共轭匹配为上面说的两个阻抗互为共轭，此时输入功率最大。
阻抗匹配的通常做法是在源和负载之间插入一个无源网络，使负载阻抗与源阻抗共轭匹配，该网络也被称为匹配网络。
输入端阻抗匹配时，传输线获得最大功率；在输出端阻抗匹配的情况下，传输线上只有向终端行进的电压波和电流波，携带的能量全部为负载所吸收。
①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。
②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。
这时在负载阻抗上可以得到最大功率。
这种匹配条件称为共轭匹配。
如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。
共轭匹配在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率最大。
然而阻抗匹配的概念可以推广到交流电路，当负载阻抗与信号源阻抗共轭时，能够实现功率的最大传输，如果负载阻抗不满足共轭匹配的条件，就要在负载和信号源之间加一个阻抗变换网络，将负载阻抗变换为信号源阻抗的共轭，实现阻抗匹配。
【注意！！！】上面需要纠正一个错误：阻抗变换网络不是将负载阻抗变换了，而是将负载端阻抗变换了。
最简单的就是加短路线或者开路线，这样就能使负载端短路或断路。
例如：驻波工作状态可以看到，阻抗变换的条件是：我已知负载端的状态，或者说，我已知传输线的工作状态，然后去分析在此种状态下，传输线的输入阻抗分布情况。
因此，上述的阻抗变换网络也是如此：我已知负载阻抗与源阻抗是不匹配的，那么，我就要在这种情况下（到底是怎么样的不匹配，线上是驻波还是行驻波），分析传输线的输入阻抗分布情况（其实我们已经分析得到了行波、驻波以及行驻波下情况下传输线的输入阻抗分布情况），比如这种情况导致线上是驻波，那么我就可以考虑加长一些导线，使这些导线等效成一个纯电抗元件（电容或电感），那么，就相当于改变了负载端的阻抗。
资用功率Pa。
RF电路分析——阻抗匹配
RF电路分析——阻抗匹配RF电路中的阻抗匹配是一个非常重要的概念，它在保证信号传输和能量传递的同时，最大化提高系统的效率。
本文将从理论和实际应用两个方面，介绍阻抗匹配的概念和方法。
首先，我们需要了解阻抗的概念。
在RF电路中，阻抗是指电路中的电流和电压之间的比值，通常用复数表示。
阻抗由两个参数组成：阻抗大小（模）和阻抗相位（角度）。
阻抗大小反映了电流和电压的比例关系，而阻抗相位代表了电流和电压之间的时间差。
在RF电路中，如果不同部分的阻抗不匹配，就会导致信号的损失和反射。
这种反射会产生回波，在系统中形成驻波，从而降低了功率传输效率。
因此，阻抗匹配是为了减少信号反射和提高系统效率的重要手段。
一种常见的阻抗匹配方法是使用变压器。
变压器具有恒压传输特性，可以将输入的高阻抗变成输出的低阻抗，或者将低阻抗变成高阻抗。
这种变压器的两个线圈之间通过互感耦合，使得输入和输出之间的能量传输更加高效。
变压器的阻抗匹配适用于宽频段的应用，可以有效提高系统的频响性能。
另一种常见的阻抗匹配方法是使用网络匹配电路。
网络匹配电路由一系列电感、电容和电阻组成，可以通过调整这些元件的阻抗来匹配不同部分之间的阻抗。
其中最常用的网络匹配电路是pi型和T型的匹配电路。
这两种匹配电路可以分别将高阻抗变成低阻抗或者将低阻抗变成高阻抗。
在实际应用中，阻抗匹配有许多重要的应用。
例如，在无线通信系统中，发射天线和接收天线之间的阻抗匹配是非常重要的，以确保尽可能多的信号能够传输到接收端。
此外，在射频功率放大器中，阻抗匹配可以最大化功率的传输和转换效率，确保系统能够以最佳性能工作。
总之，在RF电路中，阻抗匹配是一项重要的技术，它可以最大限度地提高信号传输和能量传递的效率。
使用变压器和网络匹配电路是常见的手段，可以将不同部分之间的阻抗进行匹配。
在实际应用中，阻抗匹配有许多重要的应用，如无线通信和功率放大器。
通过合理地进行阻抗匹配，可以提高系统的性能和效率。
什么是阻抗匹配？做阻抗匹配时要注意什么？
什么是阻抗匹配？做阻抗匹配时要注意什么？
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出
的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这
种工作状态称为匹配，否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负
载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而
符号相反。
这种匹配条件称为共扼匹配。
阻抗的匹配，应当从匹配的字眼着手/着眼。
这里我们说的是匹配，因此必须注意有source和load相互对应，二者缺一不可。
要注意：实际中，阻抗匹配的范围往往包括：source、load 和传输线路/电缆三个环节，当然，有时由于source和load很近，线路的问题就不必考虑了，如在PCB上，但是在高速电路的设计中，则一定要考虑并要严格遵循有关规则进行(如网络等长)才可以确保设计的成功。
这方面要很多的知识积累
和经验积累，也是设计者最能发挥的地方----对于维护人员来说，主要是消化。
除了PCB外，涉及线路方面最多的阻抗匹配问题是通讯，从论坛里的提问我们就可以看出，这方面的问题一直是层出不穷，正所谓野草烧不尽，春风吹
又生，可见每个维护人员并不比设计人员轻松，----也可以说，设计者出了问题，维护者就得招罪，如此循环，设计者的声誉就受到影响，从这里可以看。
阻抗匹配的基本概念
阻抗匹配的基本概念
嘿，朋友们！今天咱来聊聊阻抗匹配这个有意思的玩意儿。
你说阻抗匹配像啥呢？咱就打个比方哈，它就像是一场舞会里的完美搭档。
你想想，在舞会上，要是男舞伴和女舞伴的舞步、节奏不协调，那跳起来得多别扭呀，说不定还会踩脚呢！这阻抗匹配啊，就是要让电路里的各个部分也像那配合默契的舞伴一样，和谐共舞。
咱平常生活里用的好多电子设备，那可都离不开阻抗匹配呢。
要是没做好，那可能就会出各种问题。
比如说信号不好啦，声音不清楚啦，这多闹心呀！
就好比一辆汽车，发动机就是动力的源头，而阻抗匹配呢，就像是让发动机和其他零部件之间的连接恰到好处。
如果这个连接没弄好，汽车能跑得顺畅吗？肯定不行呀！
再想想，要是音响系统没有做好阻抗匹配，那放出来的音乐能好听吗？说不定还会有杂音、破音啥的，这不是毁了咱们享受音乐的好心情嘛！
其实呀，这阻抗匹配也不是啥特别难理解的东西。
你就把它当成是让不同的部分能够好好合作，发挥出最佳效果的一个关键环节。
就好像一个团队里，大家都得相互配合，才能把事情干好，不是吗？
你看那些高科技的电子产品，为啥能那么好用？那可都是因为背后有阻抗匹配在默默地发挥作用呢！它就像是一个幕后英雄，虽然不显眼，但却至关重要。
咱平时也可以多留意一下身边的电子设备，想想它们是不是做好了阻抗匹配呢。
说不定你会对这些东西有更深的理解和认识哦！
总之啊，阻抗匹配真的很重要，它能让我们的电子世界更加美好、顺畅。
可别小瞧了它哟！
原创不易，请尊重原创，谢谢!。
详解阻抗匹配原理
详解阻抗匹配原理本文主要详解什么是阻抗匹配，首先介绍了输入及输出阻抗是什么，其次介绍了阻抗匹配的原理，最后阐述了阻抗匹配的应用领域，具体的跟随小编一起来了解一下吧。
一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。
在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。
你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。
对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。
因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题），另外如果要获取最大输出功率时，也要考虑阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。
输出阻抗就是一个信号源的内阻。
本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。
但现实中的电压源，则不能做到这一点。
我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。
这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）内阻了。
当这个电压源给负载供电时，就会有电流 I 从这个负载上流过，并在这个电阻上产生 I×r 的电压降。
这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。
同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的。
三、阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。
阻抗匹配方法
阻抗匹配方法
1. 什么是阻抗匹配
阻抗匹配是一种用来匹配电气设备输出阻抗与它的负载阻抗的
技术。
在电气系统中，将负载与大功率的源连接时，必须使大功率源的输出阻抗与负载的阻抗相匹配，二者之间的匹配被称为“阻抗匹配”，阻抗匹配技术使电路可以将最大的功率输出到负载中，使得系统正常运行，达到预期的效果。
2. 阻抗匹配的目的
能够有效地将电气信号从源端传输到负载端，以获得较好的信号传递质量，确保系统有效地工作，减少噪声，以及防止系统损坏。
3. 如何匹配阻抗
（1）使用具有非常低的阻抗值（2）使用可调节的阻抗变压器（3）使用改变负载电阻的装置（4）使用特殊的变压器，如：带有阻抗变
化因子的变压器（5）使用带有阻抗变化因子的网络变压器（双臂变
压器）（6）使用可调谐的特殊线圈（7）使用电容，电感或晶体管组
成的混合电路。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你如何理解阻抗匹配
阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻
抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻
的(请参看输出阻抗一问)，我们可以把一个实际电压源，等效成一个理想的
电压源跟一个电阻r串联的模型。
假设负载电阻为R，电源电动势为U，内
阻为r，那幺我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，
负载电阻R越小，则输出电流越大。
负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。
再来计算一下电阻R消
耗的功率为：
P=I2乘以R=[U/(R+r)]2乘以R=U2乘以R/(R2+2乘以R乘以r+r2)。
