数控伺服液压机
电液伺服同步数控折弯机机床参数
电液伺服同步数控折弯机机床参数1. 什么是电液伺服同步数控折弯机？嘿，朋友们，今天我们聊聊电液伺服同步数控折弯机！听起来复杂，但其实就是一种高科技的折弯机，能帮你把金属板折得像纸一样轻松。
你想想，原本硬邦邦的金属，经过这台机器，瞬间就能变成各种你想要的形状，真是太神奇了！不过，光有机器可不行，咱们还得了解它的参数，才能充分发挥它的威力。
1.1 机床的基本参数首先，电液伺服同步数控折弯机的参数中，最重要的就是它的工作能力。
一般来说，机床的最大折弯力是衡量它实力的一个重要指标。
比如，有些机床的最大折弯力能达到几百吨，简直就像是钢铁巨人一样，咕噜咕噜一声，金属板就能乖乖听话，折弯成你想要的形状。
而这得益于它那精确的伺服系统，能让每一次的折弯都恰到好处，丝毫不马虎。
1.2 工作行程和折弯长度说完了折弯力，我们再来聊聊工作行程和折弯长度。
这些参数就像机器的“身高体重”，直接影响到它的使用效果。
工作行程决定了折弯机能折多高，而折弯长度则是看它能处理多宽的金属板。
你想想，如果你要折一个大长条，没个足够的宽度，那可真是头疼死了！所以，选择合适的机床，得考虑到这些参数，确保它能胜任你的工作。
2. 伺服系统的重要性接下来，咱们聊聊伺服系统。
这个小家伙可是电液伺服同步数控折弯机的“脑袋”，它负责控制折弯的精度和速度。
想象一下，如果没有这个系统，折弯就像一场没有指挥的乐队，结果可想而知，可能就变成了“噪音”而已！有了伺服系统，机器的反应速度快得让你咋舌，折弯的时候简直就像是在跳舞，优雅而精确。
2.1 精度与效率谈到伺服系统，自然要提到精度与效率。
一个优秀的伺服系统能让折弯机的精度达到±0.01毫米，哇塞，这精度可真是高得吓人！你要知道，这可比你用手工折的要精确多了。
还有，效率也是不容小觑的，机器的反应快，工作效率就高，完成任务的速度也随之提升，省时省力，真是一举两得。
2.2 维护与保养不过，伺服系统虽然厉害，但也需要好好“照顾”哦！定期维护是必须的，像是给它“体检”，避免出现小毛病，影响工作效率。
液压机伺服技术改造的实施方案
液压机伺服技术改造实施方案一、需求分析与评估在进行液压机伺服技术改造前，需要深入了解企业的实际需求，如提高生产效率、改善产品质量、降低能耗等。
对现有液压机的工作状况进行全面评估，包括性能、效率、精度、可靠性等方面，找出存在的问题和改进的空间。
根据评估结果，制定改造目标和实施计划。
二、伺服系统选型根据液压机的实际需求和评估结果，选择适合的伺服系统型号。
需要考虑的因素包括：1. 伺服系统的性能参数，如最大输出功率、动态响应、控制精度等；2. 液压机的负载特性和工艺要求；3. 伺服系统的可靠性和稳定性；4. 系统的成本和性价比。
三、旧设备拆除在安装新伺服系统之前，需要对旧设备进行拆除。
需要拆卸的部件包括：液压泵、液压缸、传动装置等。
在拆除过程中，要保证设备的完整性，以便后续的回收和再利用。
同时，要注意安全问题，采取必要的防护措施，确保操作人员的人身安全。
四、新伺服系统安装按照安装说明书的指引，正确安装新伺服系统。
需要安装的部件包括：伺服电机、控制器、传感器等。
在安装过程中，要确保各部件的连接牢固可靠，避免出现松动或脱落的情况。
同时，要注意电气安全和机械安全，确保设备和操作人员的安全。
五、系统调试与测试完成新伺服系统的安装后，需要进行系统调试与测试。
首先进行电气调试，检查线路连接是否正确，各部件的电源是否正常。
然后进行机械调试，调整各部件的安装位置和间隙，确保设备的运动轨迹和精度符合要求。
最后进行性能测试，检查设备的各项性能指标是否达到预期要求。
六、员工培训为了确保操作人员能够熟练掌握新伺服系统的操作和维护技能，需要进行员工培训。
培训内容包括：新伺服系统的基本原理、操作方法、维护保养等方面。
通过培训，使操作人员能够快速适应新设备，提高工作效率。
同时，也要进行安全培训，加强员工的安全意识，避免发生安全事故。
七、运行监控与优化在新伺服系统投入使用后，需要进行运行监控与优化。
通过实时监测设备的运行状态和性能参数，及时发现和处理异常情况。

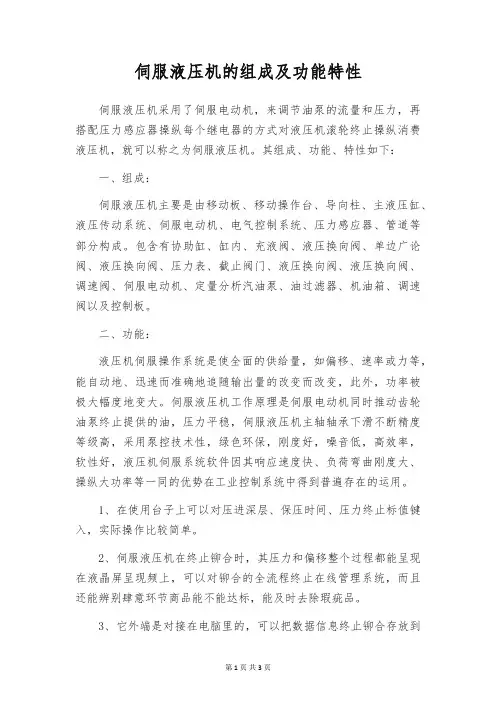

伺服液压机的组成及功能特性
伺服液压机的组成及功能特性伺服液压机采用了伺服电动机，来调节油泵的流量和压力，再搭配压力感应器操纵每个继电器的方式对液压机滚轮终止操纵消费液压机，就可以称之为伺服液压机。
其组成、功能、特性如下：一、组成：伺服液压机主要是由移动板、移动操作台、导向柱、主液压缸、液压传动系统、伺服电动机、电气控制系统、压力感应器、管道等部分构成。
包含有协助缸、缸内、充液阀、液压换向阀、单边广论阀、液压换向阀、压力表、截止阀门、液压换向阀、液压换向阀、调速阀、伺服电动机、定量分析汽油泵、油过滤器、机油箱、调速阀以及控制板。
二、功能：液压机伺服操作系统是使全面的供给量，如偏移、速率或力等，能自动地、迅速而准确地追随输出量的改变而改变，此外，功率被极大幅度地变大。
伺服液压机工作原理是伺服电动机同时推动齿轮油泵终止提供的油，压力平稳，伺服液压机主轴轴承下滑不断精度等级高，采用泵控技术性，绿色环保，刚度好，噪音低，高效率，软性好，液压机伺服系统软件因其响应速度快、负荷弯曲刚度大、操纵大功率等一同的优势在工业控制系统中得到普遍存在的运用。
1、在使用台子上可以对压进深层、保压时间、压力终止标值键入，实际操作比较简单。
2、伺服液压机在终止铆合时，其压力和偏移整个过程都能呈现在液晶屏呈现频上，可以对铆合的全流程终止在线管理系统，而且还能辨别肆意环节商品能不能达标，能及时去除瑕疵品。
3、它外端是对接在电脑里的，可以把数据信息终止铆合存放到电子计算机之中，进而保证数据库的可追溯性，方便管理。
三、特性：1、热少，降低致冷成本，降低齿轮油成本：伺服推动液压机液压传动系统无溢流式发烫，在滚轮静止不动时无免费流量，故无液压机摩擦阻力发烫，其液压传动系统热值一般为传统式液压机的10%～30%，因为泵大多数时间为零转速比和发烫小一点特性，伺服操纵液压机的机油箱可以比普通的液压机机油箱小，换机油时间能延长，故伺服推动液压机消耗的齿轮油一般只需传统式液压机的50%上下。
数控伺服系统介绍
数控伺服系统介绍数控伺服系统介绍随着数字化和自动化技术的发展，数控伺服系统在机械加工、自动化控制、机器人等领域中越来越得到广泛的应用。
数控伺服系统是一种利用数控技术和伺服技术相结合的控制系统，具有高精度、高可靠性、高速度和高灵敏度等特点，被广泛应用于高科技领域中。
数控伺服系统由伺服控制器、伺服电机、传感器和负载等几个基本组成部分构成。
其中伺服控制器是数控伺服系统的核心部分，负责对伺服电机进行控制和调节；伺服电机则是负责将电能转化为机械能的核心部件，将电信号转化为运动控制信号；传感器则是利用位置、速度和力等物理量进行测量，并通过反馈控制实现系统的闭环控制；而负载则是指受到控制力的物理对象，例如机器人等自动化设备。
伺服控制器是数控伺服系统的最核心部分，是将机器加工的动作进行可编程化的设定和控制，实现对机器的可靠控制。
伺服控制器的工作原理是将伺服电机控制信号传输到控制器内的电路板上，通过内部电路板将电器信号转化为脉冲信号，再通过编程控制，使伺服马达根据编程指令进行动作控制。
传感器是数控伺服系统的重要组成部分，被广泛应用于过程监测、异常诊断、故障预测等领域中。
传感器主要分为原理性传感器和物理量传感器两种类型，通过测量物理量来实现对系统状态的检测和控制。
原理性传感器主要包括温度传感器、气敏传感器、压力传感器、水质传感器等，主要用于测量温度、湿度、压力、水质等参数。
而物理量传感器主要是用于测量力、速度、方向等物理量的传感器，例如力传感器、速度传感器、角度传感器等。
伺服电机是数控伺服系统的控制核心部分，通过将电器信号转化为运动控制信号，实现对机器的精定位和高速控制。
伺服电机具有重力偏差小、力矩大、稳定性好等特点，常被应用于精密加工、自动化控制、机器人等领域中。
伺服电机根据不同的工作环境情况，可以分为交流伺服电机和直流伺服电机两种类型，而正弦伺服电机、矩形伺服电机、齿轮箱电机等则是根据不同的工作特点和应用场合而设计出来的。
伺服液压机研究现状及关键技术
2、编码器技术
编码器是高精度伺服转台中非常重要的组成部分。编码器能够实现对伺服电 机旋转角度的精确测量，并将测量结果反馈给控制系统。目前，最常用的编码器 包括光电编码器和磁编码器。光电编码器具有精度高、稳定性好的优点，但它的 价格较高，且容易受到环境因素的影响。磁编码器具有结构简单、价格低廉的优 点，但它的精度相对较低。
伺服液压机研究现状及关键技术
目录
01 一、伺服液压机的研 究现状
02
二、伺服液压机的关 键技术
03
三、伺服液压机的研 究方法
04 四、未来展望
05 参考内容
伺服液压机是近年来发展迅速的一种精密加工设备，具有高精度、高速度和 高效率等特点。在制造业、航空航天、能源等领域得到了广泛应用。本次演示将 对伺服液压机的研究现状及关键技术进行详细介绍。
探索更先进的控制策略，以提高电机的控制精度和响应速度；2）研究更精 确的磁场测量技术，以实现磁场的高效和精确控制；3）开发更快速的转子位置 检测技术，以提高系统的实时性和稳定性；4）研究更优秀的驱动电路设计，以 提高电机的效率和可靠性。
随着现代科技的不断发展，高精度伺服转台在许多领域中得到了广泛的应用， 如航天、航空、军事、工业等。这些领域对伺服转台的控制精度、稳定性、响应 速度等方面都有着极高的要求。因此，对高精度伺服转台关键技术的研究具有非 常重要的意义。
磁致伸缩尺则具有测量范围大、精度高的优点，但是价格较高，适用于高精 度和高速度的场合。
三、伺服液压机的研究方法
伺服液压机的研究方法主要包括实验研究、数值模拟和统计分析等方法。实 验研究可以用来验证控制策略的有效性和可行性，同时也可以对传感器的性能进 行测试和评估。数值模拟则可以对液压机的动态特性和结构进行分析，为优化设 计提供依据。统计分析则可以对实验和数值模拟的结果进行整理和分析，提炼出 有益的设计和控制方案。
基于模糊PID控制的新型伺服液压机位置控制系统研究
新 型伺 服液 压机 的位 置控 制系 统采用 的是泵 控不
能耗。基于交流伺服电机的闭环伺服控制技术是液压
机控 制系 统 的发展 趋势 。
对 称液 压 缸模 型进行 的研 究 ， 合 系统相关 参数 ， 结 根据 工况 系统并 通过 简化 以后 的开 环传 递 函数 为 ¨ ：
新型 伺服 液压 机是 在高 压力 、 长行 程 、 大惯 量 等极
ＨＡＮ Ｊａ ｇ ，ＨＵ ｉｎ ＡＮＧ ｉｍｉｏ ，ＸＩ ｉｎ ，Ｌ ｉｓ ａ Ｄ ． ａ Ａ Ｌ ａ ＩＧｕ．ｈ ｎ
（． １合肥 工业 大学 机械 与汽 车工 程学院 ＣＭＳ研究团有 限公 司 ， ． 安徽 合肥
ＰＤ的 ３个参 数 ， 以 消 除 系统 参 数 不 确 定 性 对控 制 Ｉ 用 系统 的影 响 ， 到对 被控对 象 的精确 控制效 果 。 达
１ 系统描 述和 数 学建模 １ １ 新 型伺服 液压机 控 制 系统分析 ． 新 型伺 服液 压 机采用 了交 流伺 服 电动 机驱 动定量
干扰 时 ， 易产生过 大超 调 ， 得 系统 的动静 态性 能变差 。采 用 Ｐ Ｄ控 制和模 糊控 制相 结合 的模 糊 ＰＤ控制 容 使 Ｉ Ｉ
方法， 可以在线调整 ＰＤ参数 。通过 Ｍ Ｔ Ａ ／ ｉｕｉ 进行仿真， Ｉ Ａ Ｌ ＢＳ ｌｋ ｍ ｎ 结果表明与传统的 ＰＤ控制相 比， Ｉ 该方法
８ ８
液压 与气动
２１ ０ ２年第 ２期
滑 块 液
压
给定
缸
图 ３ 模 糊 Ｐ Ｄ 位 置 控 制 结 构 图 Ｉ
次 操作 的经 验总结 ， 结合 理论 分 析可 以归 纳 出偏差 ｅ 、 偏 差变 化率 ｅ ｅ跟 ＰＤ调 节器 的三个 参数 Ｋ ｉ Ｉ 和
一文详解cnc电液伺服系统组成及控制原理
一文详解cnc电液伺服系统组成及控制原理
为了提高液压系统控制精度，将传统的电液伺服控制方式改为数控液压伺服控制方式。
充分利用先进的计算机技术，采用PLC控制步进电机，不仅能够满足数控液压系统的快速性和可靠性要求，而且大大降低了成本。
本文首先介绍了数控液压伺服系统的组成，其次介绍了数控液压伺服阀的结构和工作原理，最后介绍了液压泵站，具体的跟随小编一起来了解一下。
一、数控液压伺服系统的组成系统由数控装置、数控伺服阀、数控液压缸或液马达、液压泵站4大部分组成。
系统框图如图1所示。
（1）数控装置：包括控制器、驱动器和步进电机。
之所以要采用步进电机，是由于计算机技术的飞速发展，使步进电机的性能在快速性和可靠性方面能够满足数控液压系统的要求，而其价格低廉，又由于数控液压系统结构的改进，所需步进电机功率较小，不需采用宽调速伺服电机等大功率伺服电机系统，就能大大降低成本。
（2）液压缸、液马达和液压泵站是液压行业的老产品，只要按数控液压伺服系统的要求选取精度较高的即可应用。
（3）伺服控制元件是液压伺服系统中最重要、最基本的组成部分，它起着信号转换、功率放大及反馈等控制作用。
所以整个数控液压伺服系统的关键部件就是数控伺服阀，它必需将电脉冲控制的步进电机的角位移精确地转换为液压缸的直线位移（或液马达的角位移）。
也可以说，只要有了合格的数控伺服阀，就能获得不同的数控液压伺服系统。
二、数控液压伺服阀的结构和工作原理1、数控液压伺服阀的结构
数控液压伺服阀的结构如图2所示，数控液压缸的结构如图3所示
2、工作原理
1）数控液压伺服阀和液压缸匹配工作原理。
伺服液压机原理
伺服液压机原理伺服液压机是一种采用液压系统控制的机床，具有高精度、高效率和高稳定性的特点，广泛应用于精密加工和自动化生产线中。
其原理是利用液压油的流动和压力控制机床的动作，实现工件加工的目的。
伺服液压机主要由液压系统、电气系统和机械结构三部分组成。
其中，液压系统是伺服液压机的核心部分，它主要由液压泵、液压缸、液压阀和液压管路等组成。
电气系统则负责控制液压系统的工作状态，包括信号传输、电控阀的控制和传感器的反馈等。
机械结构则是伺服液压机的载体，它由机身、升降台、工作平台和夹具等组成，不同的机械结构可以满足不同的加工需求。
伺服液压机的工作原理是将电气信号转换为液压信号，通过液压系统控制机械结构的运动。
当电气信号输入到控制系统时，控制系统会对信号进行处理，并将处理后的信号传递给液压系统。
液压泵接收到信号后，会将液压油从油箱中吸入，经过高压泵的压力增大后，油液通过液压管路进入液压缸，推动活塞运动。
液压阀则是控制液压油的流动和压力的关键部件，液压系统的控制精度和稳定性与液压阀的性能有很大的关系。
在伺服液压机的工作过程中，液压油的流动和压力的控制是实现高精度和高效率的关键。
为了确保液压油的流量和压力的稳定性，液压系统通常会采用反馈控制和闭环控制两种方式。
反馈控制是通过传感器对液压油的流量和压力进行监测，将监测结果反馈给控制系统，以实现液压油的精确流量和压力的控制；闭环控制则是在反馈控制的基础上加入控制算法，对液压系统进行更加精细的控制，以提高系统的控制精度和稳定性。
伺服液压机是一种应用广泛的机床设备，它采用先进的液压控制技术，具有高精度、高效率和高稳定性等优点。
在今后的自动化生产中，伺服液压机将继续发挥重要作用，为工业生产的发展做出积极贡献。
压装机技术参数
压装机技术参数又称做为：伺服压装机，伺服数控液压机，伺服液压机，伺服压装机，伺服压铆机，伺服压接机，伺服压合机，伺服铜套压装机，伺服铜套压合机。
一、压装机产品说明：1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;2.该设备有以下功能:①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG范围内为1‰， 500KG以下为5%，或更大；3.电控装置:①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；②控制系统分手动、半自动单循环,2种操作方式;③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创品牌;二、4.压装机技术参数:4.1设备精确可控压力:500-10000KG，4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm 4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm4.4压装压力显示:0-10000KG可调4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG 范围内）5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s （技术服务：400-6626-500）6.三种压装模式选择：•恒定压装速度，设定精确位置停止‚恒定压装速度，设定精确压力停止ƒ恒定压装速度，设定精确位移停止。
数控液压伺服控制系统工作原理及在冲压工艺中的应用
实现 自动化的控制要 求。 （ ４ ）易于 实现防爆功 能。液压缸 与步进 电动 机均有多规格 、多类型防爆 产品，使得数字液压缸 应用于矿山机械等领域成为可能 ，只需要选择合适
的 产 品 配型 即 可 使用 。
计 算机 或Ｐ Ｌ Ｃ 发 出数字脉 冲信 号来 控制步进 电动
机 ，进而达到控制液压缸运动的 目的 。 数字油缸有如下独特功能 ：
螺母保持相 同转速 ，二者之 间无相对旋转运动与轴
向直 线 运 动 ，阀 芯 开 口大小 不变 ，此 时 阀 芯开 口处
的流量不变 ，活塞杆以原有的运动速度进行移动 。 当ｖ 相 对 ＞ ０ 时 ，阀芯 、反馈滚 珠丝杠在轴 向上保 持原有方 向的直线运 动 ，使 阀芯开 口增大 ，进而使 流量增大 ，推动活塞杆 、丝杠及反馈滚珠螺母加速 运动 ，使得 相 对 不断减小 ，直至 相 对 变为零。
对其他规格钢管进行弯制时 ，每次 弯管前重复
调整的过程即可 ：①根据钢管外径调整每 层弧形辊
・
参磊
６ １
活塞向右移动 ，且随着 阀芯开 口的增大 ，活塞的移 动速度会逐 渐加快 ；活塞杆上的丝杠螺母与丝杠组
成 丝杠 运 动副 ，所 以 活 塞 杆 向 右运 动 时 ，丝 杠 会 与
长弯头就压人多长 ，方便快捷 。固定轴头和转动辊 身之 间采用轴承 ，垂直受压 ，受力合理 ，延长 了弧
形辊的使用寿命 。
成本提 高工效的有力措施 ，这种方法我们 已经在全
公司范 围内推广应用 ，广泛应用于国内外的冶金、 矿 山机 械产 品的 配管制作 中 ，具 有极好 的社会 效
益 。ＭＷ （ ２ ０ １ ３ ０ ８ ２ ３ ）
数控液压伺服控制系统Байду номын сангаас作原理及在 冲压工艺中的应用
伺服液压机的趋势
伺服液压机的趋势
随着工业自动化的不断发展，伺服液压机越来越受到关注，并逐渐成为液压机市场的趋势。
1. 节能环保：伺服液压机与传统液压机相比具有更高的效率和更好的能耗管理，能够实现更好的能源管理和环境保护。
2. 自动化程度高：伺服液压机能够与自动化设备实现联动，具有更高的自动化程度和良好的生产效率。
3. 精度更高：伺服液压机采用伺服控制技术，能够实现更高的生产精度和稳定性，适用于高精度的生产制造。
4. 操作更智能化：伺服液压机采用触摸式人机界面，操作更加简单、直观、智能化，提高了操作效率。
5. 应用范围更广：伺服液压机在模压、热压、拉伸、冲剪等领域得到广泛应用，满足不同领域用户的不同需求，具有较大的市场潜力。
伺服压力机简介介绍功能【详细】
伺服压力机简介介绍功能内容来源网络，由深圳机械展收集整理！更多冲压加工工艺及设备展示，就在深圳机械展。
伺服压力机的定义伺服压力机通常指采用伺服电机进行驱动控制的压力机。
包括金属锻压用伺服压力机及耐火材料等行业伺服压力机。
因伺服电机的数控化特点，有时也广泛称其为数控压力机。
伺服压力机通过一个伺服电机带动偏心齿轮，来实现滑块运动过程。
通过复杂的电气化控制，伺服压力机可以任意编程滑块的行程，速度，压力等，甚至在低速运转时也可达到压力机的公称吨位。
伺服压力机的分类伺服压力机分为伺服曲柄压力机(伺服机械压力机)、伺服连杆压力机、伺服螺旋压力机和伺服液压机等。
伺服机械压力机传统的曲柄压力机采用交流异步电动机作为原动力，由于交流异步电动机输出转速一般不可调节，所以滑块每分钟的行程次数不变，并且滑块在整个行程中的速度位移曲线往往是正弦曲线，在上、下死点处速度为零，在行程中点处速度大，一般在滑块运动至下死点前发挥大公称力。
滑块的行程固定不可调。
伺服机械压力机用交流伺服电动机作为原动机，并取消了离合器、制动器及飞轮。
由于交流伺服电动机具有良好的调速性能、低速大转矩输出特性（额定转速下为恒转矩输出）、快速起停特性和正反转特性，使得伺服机械压力机可通过电动机进行控制，实现滑块的不同运动曲线，通过预先编程，将机械压力机和液压机的优点结合起来。
可根据冲压工艺的需要，任意地调节曲柄滑块机构的运动速度和冲压力，使压力机的工作曲线与各种不同的应用要求相匹配。
国外企业生产的曲柄传动型伺服压力机，主要有日本小松（KOMATSU）公司生产的H1F 系列复合伺服压力机、会田（AIDA）公司生产的NS1-D系列数控伺服压力机、山田（YAMADA）公司生产的Svo-5型与Mag-24型伺服压力机、网野（AMINO）公司生产的Servo Link型伺服压力机等。
日本的会田、小松和网野等压力机制造企业相继推出了多种传动结构形式的伺服机械压力机。
浅谈数控节能复合型伺服压力机研发
安 全 性 的 新 一 代 数 控 塑 性 加 工 母 机 。 着 电子 、 算 随 计
１ ２ ３ ４ ５
运 行 模 式 单 一 ， 作 特 性 固 定 ， 法 调 节 。 随 着 金 属 工 无 板 材 加 工 设 备 应 用 范 围 的 不 断 扩 展 ，对 压 力 机 要 求 能 提 供 越 来 越 复 杂 的 加 工 工 艺 和 越 来 越 高 的 加 工 精
成形生 产线 。
社 ，９ ７ １７ ．
【］ 陈 胜涛 ． 式框 架机身 压力 机 的滑块 导 向结 构【 ． 压机 械 ， ３ 闭 Ｊ锻 Ｊ
１９ ．７ １ ：Ｏ １ ． ９ ２ ２ （ ）ｌ一 ６
【 考 文献 】 参
［］ 帅长红 ， １ 主编 ． 机设 计 、 液压 制造新工艺新技术及 质量 检验标准
摘 要 ： 流 伺 服 压 力 机 代 表 着 现 代 压 力 机 的发 展 方 向 ， 简 单 的 传 动机 构 、 精 度 高 刚度 的机 身 、 性 化 交 其 高 柔 的控 制 系统 、 能 环 保 的 设 计 理 念 ， 在 复 杂 成 形 加 工 、 裁 、 深 、 印 、 冲 等 加 工 工 艺 范 围体 现 出较 大 的 节 将 冲 拉 压 精
复 合 成 形 加 工 、 精 度 成 形 加 工 ， 就 迫 切 需 要 压 力 高 这
机主 机生 产企 业 开发 出智 能化 、 性 化 、 精 度 、 柔 高 高
机构 ， 动滑 块 ， 现 滑块 的上 下往 复 运 动 （ １ 。 带 实 图 ） 依 靠 飞 轮 蓄 能 ，通 过 控 制 离 合 器 制 动 器 的 启 停 控 制 滑 块 运 行 。压 力 机 在 整 个 工 作 周 期 内进 行 工 艺 操 作 （ 功 ） 间较 短 ， 做 时 即有 负 荷 的 工 作 时 间较 短 ， 个 行 整
伺服液压机原理
伺服液压机原理一、概述伺服液压机是一种利用液压技术和电气控制技术相结合的高精度、高效率的压力机。
它具有快速响应、高精度、低能耗等优点，广泛应用于汽车零部件、家电、电子产品等行业的生产中。
二、液压系统原理1. 液压系统组成液压系统由油箱、泵站、阀组和执行元件等四个部分组成。
其中，油箱储存液体，泵站将油液从油箱中吸入并加压，阀组控制油液流向和流量，执行元件将油液转化为机械能。
2. 液压系统工作原理当泵站启动时，泵体内的柱塞开始旋转，将油液从油箱中吸入并加压。
经过阀组调节后，油液进入执行元件内部，推动活塞运动。
当活塞到达设定位置时，阀组会自动切换方向使得油液流回油箱中。
这样就完成了一个完整的工作循环。
三、伺服控制原理1. 伺服控制系统组成伺服控制系统由控制器、电机、编码器和传感器等组成。
其中，控制器负责接收输入信号并输出控制信号，电机将电能转化为机械能，编码器用于反馈电机运动状态，传感器用于检测工件位置。
2. 伺服控制系统工作原理当输入信号到达控制器时，它会通过PID算法计算出相应的控制信号，并将其输出给电机。
电机根据控制信号的大小和方向调整自身转速和方向，同时编码器实时反馈电机运动状态给控制器。
当工件位置与设定位置相差较大时，传感器会检测到这种差异并发出报警信号，从而触发伺服系统进行调整。
四、伺服液压机原理1. 伺服液压机组成伺服液压机由液压系统、伺服控制系统和机械结构三个部分组成。
其中，液压系统负责提供动力和力量支持，伺服控制系统负责调节动力和力量的输出以及保证精度，机械结构则负责完成工件加工。
2. 伺服液压机工作原理当输入指令到达伺服控制系统时，它会根据设定参数计算出相应的控制信号，并将其输出给液压系统。
液压系统根据控制信号的大小和方向调整油液流量和压力，从而推动机械结构完成工件加工。
同时，伺服控制系统实时监测工件位置和加工状态，并根据反馈信息对液压系统进行调整，保证工件加工精度和稳定性。
五、总结伺服液压机是一种将液压技术和电气控制技术相结合的高精度、高效率的压力机。
数控液压伺服系统设计与应用
数控液压伺服系统设计与应用为提高液压系统控制精度，采用数控液压伺服控制取代传统的电液伺服控制。
介绍数控液压伺服系统的组成，重点介绍数控液压伺服阀的结构和工作原理，并介绍该系统的应用领域。
该系统采用PLC控制步进电机，不仅能够满足数控液压系统的快速性和可靠性要求，而且大大降低成本。
国内在液压精密控制领域，采用传统的电液伺服控制系统，但是其结构复杂、传动环节多、不能由电脉冲信号直接控制。
对于近现代液压伺服控制需考虑：(1)环境和任务复杂，普遍存在较大程度的参数变化和外负载干扰；(2)非线性的影响，特别是阀控动力机构流量非线性的影响；(3)有高的频宽要求及静动态精度的要求，须优化系统的性能；(4)微机控制与数字化及离散化带来的问题；(5)如何通过“软件伺服”达到简化系统及部件的结构。
发达国家已应用数字控制，即数控液压伺服系统来取代电液伺服控制系统。
作者经几年的努力，设计并研制成功自己的数控液压伺服系统，超越传统的电液伺服控制系统，大大提高控制精度。
现对该系统作简要介绍。
1 数控液压伺服系统的组成系统由数控装置、数控伺服阀、数控液压缸或液马达、液压泵站4大部分组成。
系统框图如图1所示。
数控装置包括控制器，驱动器和步进电机。
之所以采用步进电机，是由于计算机技术的飞速发展，使步进电机的性能在快速性和可靠性方面能够满足数控液压系统的要求，而其价格低廉，又由于数控液压系统结构的改进，所需电机功率较小，不需采用宽调速伺服电机等大功率伺服电机系统，大大降低成本。
液压缸、液马达和液压泵站是液压行业的老产品，只要按数控液压伺服系统的要求选取精度较高的即可应用。
伺服控制元件是液压伺服系统中最重要、最基本的组成部分，它起着信号转换、功率放大及反馈等控制作用心，所以整个数控液压伺服系统的关键部件就是数控伺服阀，它将电脉冲控制的步进电机的角位移精确地转换为液压缸的直线位移(或液马达的角位移)，即只要有了合格的数控伺服阀，就能获得不同的数控液压伺服系统。
伺服压机内部结构
伺服压机内部结构伺服压机是一种用于产生高压力的机械设备，通常用于材料的加工和成型。
它由多个关键部件组成，这些部件的协调工作使得伺服压机能够实现高效的加工和成型过程。
下面是伺服压机的内部结构的详细介绍。
1.机架：伺服压机的机架是整个设备的主要支撑结构，它通常由厚实坚固的钢板焊接而成，以确保设备在高压和高负荷下的稳定性和可靠性。
2.液压系统：伺服压机的液压系统包括液压油箱、液压泵、液压缸和控制阀等组件。
液压油箱用于储存液压油，并通过液压泵将液压油加压送入液压缸中。
液压缸是伺服压机的核心部件，它通过活塞的上下往复运动产生高压力，并将这种压力传递到工件上进行加工和成型。
3.电气系统：伺服压机的电气系统包括电机、控制器、传感器和电气线路等组件。
电机负责提供动力，使液压泵开始工作。
控制器是伺服压机的关键部件，它根据对工件进行加工和成型的要求，通过监测传感器的反馈信息来控制液压系统的工作。
电气线路负责将信号传递给各个部件，实现他们之间的协调工作。
4.工作台：工作台是伺服压机上的工作平台，用于放置待加工的工件。
工件通常由不同的材料（如金属、塑料等）组成，伺服压机的工作台能够承受高压力，并确保工件在加工过程中的稳定性。
5.模具：伺服压机的模具用于给工件施加压力，并将其形状加工成所需的形式。
模具通常由具有高硬度和维度稳定性的材料制成，以确保加工的精度和质量。
6.安全保护装置：伺服压机配备了各种安全保护装置，以保障操作人员的安全。
这些装置包括安全防护门、紧急停止按钮、安全光幕等，能够监测和保护操作人员免受潜在的危险和伤害。
以上是伺服压机的主要内部结构。
通过这些部件的协调工作，伺服压机能够实现高压力、高精度的加工和成型过程。
随着科技的不断进步，伺服压机的内部结构也在不断改进和完善，以满足不同工件的加工需求。
新型伺服液压机泵控液压缸液压伺服系统的建模与仿真
机采 用 普通 电机 带动 泵 的运 动作 为能 量 源 ， 比例 伺 服
２ 泵 控液 压缸传 递 函数 的推 导
阀作为输入信号的转换与放大元件 ， 能获得一定 的控
制精 度 和响应 速 度 。但 也 有 高精 度 控 制 困难 、 节 范 调 围窄 、 量损 失 大 、 能 噪声 大 、 统 的柔 性 小 等 缺 点 。 因 系
此 ， 于交流 伺服 电机 的 闭环 伺 服 控 制 技术 是 液 压 机 基 控制 系 统新 的发展 趋势 。 １ 基 于泵控 液压 缸 的伺服 液压 系统
已知系统供油压力为Ｐ ，。 。Ｂ 表示活塞及负载的粘
性 阻尼 系数 ， Ｆ． 表示 液 压 缸 的 负 载力 ， 为 滑 块 下行 位 移 ，。 Ｐ 分别 表 示 液压 缸 两 腔 压 力 ，。 示 流人 Ｐ和 ： ｑ表
液 压缸 液压 油 的流量 ， 压缸 的总 容积 为 ， 液 无杆 腔 的
容 积 为 。 液 压 缸 内泄 漏 系 数 为 Ｃ， 泄 漏 系数 为 设 ｉ外
Ｃ；。 Ｑ 为泵 的流量 ， 。 Ｄ 为泵 的排 量 ， 表 示 泵 的转 速 。
液压 动力 机构 由液 压 控 制元 件 、 执行 机 构 和 负 载 组合 成 的 。液 压控 制元 件 可 以是 液压 控制 阀或伺服 变
１ ２
液压 与 气动
２１ ０ １年 第 ｌ Ｏ期
新 型 伺 服 液 压 机 泵 控 液 压 缸 液 压 伺 服 系统 的建 模 与仿 真
韩 江 ，肖 扬 ，夏 链 李贵 闪 ，
Ｍｏ ｅ ｉ ｇ ａ ｄ ｓｍｕ ａｉ ｎ ｏ ｙ ｒ ｕ ｉ ｅ ｖ ｕ ｙ ｔ ｍ ｄ ｌ ｎ ｉ ｌ ｔ ｆｈ ｄ ａ ｌｃ ｓ ｒ ｏ ｐ ｍｐ ｓ ｓｅ ｎ ｏ ｆｒ ｎ ｗ ｓ ｒ ｏ ｃ ｎ ｒ ｌｅ ｙ ｒ ｕ ｉ ｃ ｉ ｅ ｏ ｅ ｅ ｖ ｏ ｔｏ ｌｄ ｈ ｄ ａ ｌ ｍａ ｈ ｎ ｃ
伺服压装机技术参数
精密数控伺服压装机技术参数又称做为：伺服压装机，伺服数控液压机，伺服液压机，伺服压装机，伺服压铆机，伺服压接机，伺服压合机，伺服铜套压装机，伺服铜套压合机一、精密数控伺服压装机产品说明：1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;2.该设备有以下功能:①位置设定功能:1>上压头位置显示;2>压装可调行程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG范围内为1‰， 500KG以下为5%，或更大；3.电控装置:①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；②控制系统分手动、半自动单循环,2种操作方式;③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创品牌;二、4.精密数控伺服压装机技术参数:4.1设备精确可控压力:500-10000KG，4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm 4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm4.4压装压力显示:0-10000KG可调4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG 范围内）5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s6.三种压装模式选择：•恒定压装速度，设定精确位置停止‚恒定压装速度，设定精确压力停止ƒ恒定压装速度，设定精确位移停止。
东莞伺服液压机工作原理
东莞伺服液压机工作原理
东莞伺服液压机是一种利用液压系统和伺服电机作为动力源的机械设备，其工作原理如下：
1. 液压系统：东莞伺服液压机采用液压系统来提供动力源。
液压系统由主油泵、液压缸、液压阀等组成。
主油泵将液体（通常是油）从储油箱中吸入并加压，然后通过液压阀控制液体的流向和压力。
液压系统通过控制液体的流动，将液体的压力转化为力，从而驱动伺服液压机的运动。
2. 伺服电机：东莞伺服液压机采用伺服电机作为动力输出装置。
伺服电机通过电力输入，将电能转化为机械能，并提供所需的动力输出。
伺服电机的转速和转矩可以被精确地控制，从而实现对液压机的动力输出的精确控制。
3. 工作流程：在工作时，通过控制液压系统中的液压阀和伺服电机，可以实现对液压机的动作控制，包括上下移动、前后移动、夹紧等。
例如，当需要将液压机的上模进行压下时，液压阀打开，将液体从主油泵压入液压缸中，液压缸推动上模下压。
当需要移动液压机时，液压阀打开或关闭相应的油路，液体压力被传递到相应的液压缸，从而推动机器的移动。
总结起来，东莞伺服液压机通过液压系统提供动力，通过伺服电机控制动力输出，实现对液压机的精确控制，从而完成各种工作任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控伺服液压机
又称做为：伺服压装机，伺服数控液压机，伺服液压机，伺服压装机，伺服压铆机，伺服压接机，伺服压合机，伺服铜套压装机，伺服铜套压合机
一、数控伺服液压机产品说明：
1.该设备采用单柱式结构,伺服马达驱动滚珠丝杆,触摸屏显示;
2.该设备有以下功能:
①位置设定功能:1>上压头位置显示;2>压装可调行
程:0-200mm,可控数字显示实际压装行程,重复精度：±0.01mm;触摸屏显示精度:0.001mm;
②压力设定功能:1>显示压头压装压力;2>设定压头压力上限,压装压力大于上限压力时,上压头立即回程并报警;3>设定压头压
力下限,压装压力小于下限压力时,上压头立即回程并报警;4>压力显示：0-10000KG（或0-100000N均可），压力控制精度：在200-10000KG范围内为1‰， 500KG以下为5%，或更大；
3.电控装置:
①电器控制柜有供检查和维修用的照明灯,主要电器元件均采用国际或国内知名品牌；
②控制系统分手动、半自动单循环,2种操作方式;
③PLC采用日本三菱品牌,触摸屏为MCGS品牌，滚珠丝杆为台湾上银品牌，伺服马达和控制器为日本安川品牌，光电保护器为深圳同创品牌;
二、4.数控伺服液压机技术参数:
4.1设备精确可控压力:500-10000KG，
4.2压头运动时相对于下工作面的垂直精度: ≤0.02mm/100mm 4.3压装可调行程:0-200mm,可控,重复精度：±0.01mm
4.4压装压力显示:0-10000KG可调
4.5压装压力显示数值与实际压力误差: 1‰（在500-10000KG 范围内）
5.下压速度：快速160mm/s,探测速度：0.1-10mm/s, 压装速度：0.1-5mm/s
6.三种压装模式选择：•恒定压装速度，设定精确位置停止‚恒定压装速度，设定精确压力停止ƒ恒定压装速度，设定精确位移停止。
三、7.数控伺服液压机具有以下功能：
A 在线压装质量判定：压装力与位移全过程曲线图可以显示在液晶显示触摸屏上；全过程控制可以在作业进行中的任意阶段自动判定产品是否合格，100%实时去除不良品，从而实现在线质量管理；
B 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入，界面友好，操作简单；
C 可自行定制、存贮、调用压装程序100套：三种压装模式可供选择，满足您不同的工艺需求；
D 通过外部端口连接计算机，可以将压装数据存贮在计算机中，保证产品加工数据的可追溯性，便于生产质量控制管理；
E 由于机器本身就具有精确的压力和位移控制功能，所以不需要另外在工装上加硬限位，加工不同规格产品时只需调用不同压装程序，因此可以轻松地实现一机多用和柔性组线
8.设备外形约:650*750*1780mm(长*宽*高)
9设备净重约:450KG
四、数控伺服液压机特点：
1；冲程五段速精密压装；
2；在线压装质量判定；
3；压装曲线显示；
4；七种压装模式供选择；
5；100套压装程序可设定；
6；压装数据传送和存贮
7；冲程五段速：快进、探测、压装、保压、返回
五、七种压装模式可在程序设定时选择：1；恒定压装速度，设定精确位置停止2；恒定压装速度，设定精确压力停止3；恒定压装速度，设定精确位移停止4；恒定压装速度，I/O触发停止
5；压力/位移，两段式模式
6；压力/压力，两段式模式
7；压力/位置，两段式模式。
