难熔金属熔点

合集下载

常用金属熔点汇总

钨：熔点：3410铁：熔点1535 沸点：2750钢：熔点1515铜：熔点1083金：熔点1064铝：熔点660镁：熔点648.8铅：熔点328金刚石:3550各种铸铁:1200左右银:962锡:232有色金属基本分类在物质世界里，有色金属是一个光辉夺目、五彩缤纷的金属王国。

在目前已发现的109种元素中有93种元素被人们称为是金属(含半金属)，其余16种为非金属。

在这93种金属元素中除铁以外的92种金属(含半金属)统称为有色金属或非铁金属。

有色金属的分类有色金属按其性质、用途、产量及其在地壳中的储量状况一般分为有色轻金属、有色重金属、贵金属、稀有金属和半金属五大类。

在稀有金属中，根据其物理化学性质、原料的共生关系、生产工艺流程等特点，又分稀有轻金属、稀有重金属、稀有难熔金属、稀散金属、稀土金属、稀有放射性金属。

一、有色轻金属有色轻金属一般是指密度在4.5克／厘米3以下的有色金属，有7种，包括铝(Al)、镁(Mg)、钠(Na)、钾(K)、钙(Ca)、锶(Sr)、钡(Ba)。

这类金属的共同特点是：密度小，化学活性大，与氧、硫、碳和卤素的化合物都非常稳定。

对这类金属的提取和工业生产，通常采用熔盐电解法或金属热还原法。

二、有色重金属有色重金属一般是指密度在4.5克／厘米3以上的有色金属，有12种，它们是铜(Cu)、铅(Pb)、锌(Zn)、镍(Ni)、钴(Co)、锡(Sn)、镉(Cd)、铋(Bi)；锑(Sb)、汞(Hs)、锰(Mn)和铬(Cr)。

这类金属通常采用火法冶炼或湿法冶炼来提取和进行工业生产。

三、稀有金属稀有金属通常是指那些自然界中含量很少、分布稀散或难以从原料中提取的金属。

稀有金属按其某些共同点又将其细分为：(一)稀有轻金属稀有轻金属的共同特点是密度小(0.53～1.87克／厘米3)，化学活性很强。

这类金属的氧化物和氯化物都具有很高的化学稳定性。

稀有轻金属有4种，它们是锂(Li)、铍(Be)、铷(Rb)、铯(Cs)。

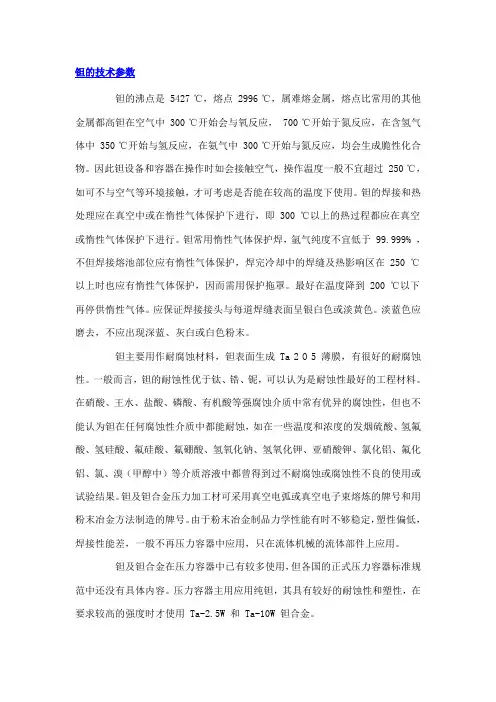

钽的沸点是5427 ℃,熔点2996 ℃,属难熔金属,熔点比常用的其他

钽的技术参数钽的沸点是5427 ℃，熔点2996 ℃，属难熔金属，熔点比常用的其他金属都高钽在空气中300 ℃开始会与氧反应，700 ℃开始于氮反应，在含氢气体中350 ℃开始与氢反应，在氨气中300 ℃开始与氮反应，均会生成脆性化合物。

因此钽设备和容器在操作时如会接触空气，操作温度一般不宜超过250 ℃，如可不与空气等环境接触，才可考虑是否能在较高的温度下使用。

钽的焊接和热处理应在真空中或在惰性气体保护下进行，即300 ℃以上的热过程都应在真空或惰性气体保护下进行。

钽常用惰性气体保护焊，氩气纯度不宜低于 99.999% ，不但焊接熔池部位应有惰性气体保护，焊完冷却中的焊缝及热影响区在250 ℃以上时也应有惰性气体保护，因而需用保护拖罩。

最好在温度降到200 ℃以下再停供惰性气体。

应保证焊接接头与每道焊缝表面呈银白色或淡黄色。

淡蓝色应磨去，不应出现深蓝、灰白或白色粉末。

钽主要用作耐腐蚀材料，钽表面生成 Ta 2 O 5 薄膜，有很好的耐腐蚀性。

一般而言，钽的耐蚀性优于钛、锆、铌，可以认为是耐蚀性最好的工程材料。

在硝酸、王水、盐酸、磷酸、有机酸等强腐蚀介质中常有优异的腐蚀性，但也不能认为钽在任何腐蚀性介质中都能耐蚀，如在一些温度和浓度的发烟硫酸、氢氟酸、氢硅酸、氟硅酸、氟硼酸、氢氧化钠、氢氧化钾、亚硝酸钾、氯化铝、氟化铝、氯、溴（甲醇中）等介质溶液中都曾得到过不耐腐蚀或腐蚀性不良的使用或试验结果。

钽及钽合金压力加工材可采用真空电弧或真空电子束熔炼的牌号和用粉末冶金方法制造的牌号。

由于粉末冶金制品力学性能有时不够稳定，塑性偏低，焊接性能差，一般不再压力容器中应用，只在流体机械的流体部件上应用。

钽及钽合金在压力容器中已有较多使用，但各国的正式压力容器标准规范中还没有具体内容。

压力容器主用应用纯钽，其具有较好的耐蚀性和塑性，在要求较高的强度时才使用 Ta-2.5W 和 Ta-10W 钽合金。

钽中的氧、氮、氢和碳可在钽中生成间隙式固溶体，含量超过溶解度时会出现第二相，降低钽的塑性。

金属钒的性质

金属钒的性质
原创邹建新等
钒是一种高熔点难熔金属，常温为固态，呈银灰色，具有体心立方晶格，原子序数23。

纯钒具有良好的延展性和可锻性，在常温下可制成片、丝和箔。

钒呈弱顺磁性，是电的不良导体。

钒的力学性能取决于它的纯度。

常温下钒的化学性质较稳定，但在高温下能与碳、硅、氮、氧、硫、氯、溴等大部分非金属元素生成化合物。

钒具有较好的耐腐蚀性能，能耐淡水和海水的侵蚀，亦能耐氢氟酸以外的非氧化性酸(如盐酸、稀硫酸)和碱溶液的侵蚀，但能被氧化性酸(浓硫酸、浓氯酸、硝酸和王水)溶解。

金属钒的物理性质如表2.1所示。

表2.1 金属钒的物理性质
——《钒钛产品生产工艺与设备》，北京：化工出版社，2014.01
（攀枝花学院）。

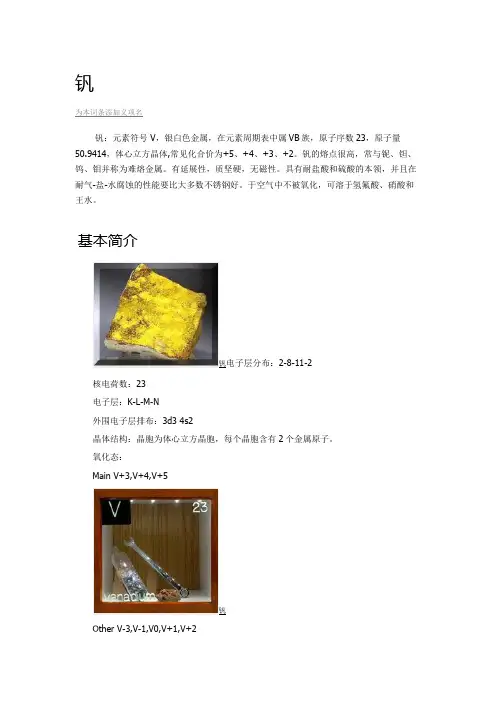

钒简介

钒为本词条添加义项名钒钒钒5基本构成四氯化钒等卤化钒类。

钒6.1应用范围应用领域占总量比例（%）主要用途使用产品钒钒6.2钒电池6.3应用优点一、电堆作为发生反应的场所与存放电解液的储罐分开，从根本上克服了传统电池的自放电现象。

功率只取决于电堆大小，容量只取决于电解液储量和浓度，设计非常灵活；当功率一定时，要增加储能容量，只需要增大电解液储罐容积或提高电解液体积或浓度即可，而不需改变电堆大小；可通过更换或添加充电状态的电解液实现“瞬间充电”的目的。

可用于建造千瓦级到百兆瓦级储能电站，适应性很强。

二、充、放电性能好，可以进行大功率的充电和放电，也可以允许浮充和深度放电。

对铅酸蓄电池来说，放电电流越大，电池的寿命越短；放电深度越深，电池的寿命也越短。

而钒电池放电深度即使达到10 0%，也不会对电池造成影响。

而且钒电池不易发生短路，这就避免了因短路而引起的爆炸等安全问题。

三、可充放电次数极大，理论上寿命是无数次。

充放电时间比为1：1，而铅酸电池是4：1。

而且钒电池充、放切换响应速度快，小于20毫秒，非常有利于均衡供电。

四、能量效率高，直流对直流能量效率可以达到80%以上，而铅酸电池只有60%左右。

钒电池组中的各个单位电池状态基本一致，维护简单方便。

五、选址自由度大，占地少，系统可全自动封闭运行，不会产生酸雾，没有酸腐蚀。

电解液可反复利用，无排放，维护简单，操作成本低。

是一种绿色环保储能技术。

因此对于可再生能源发电，钒电池是铅酸电池理想的替代品。

6.4钒电池优点与其它化学电源相比，钒电池具有明显的优越性，主要优点如下：1．功率大：通过增加单片电池的数量和电极面积，即可增加钒电池的功率，目前美国商业化示范运行的钒电池的功率已达6兆瓦。

2．容量大：通过任意增加电解液的体积，即可任意增加钒电池的电量，可达吉瓦时以上；通过提高电解液的浓度，即可成倍增加钒电池的电量。

3．效率高：由于钒电池的电极催化活性高，且正、负极活性物质分别存储在正、负极电解液储槽中，避免了正、负极活性物质的自放电消耗，钒电池的充放电能量转换效率高达7 5%以上，远高于铅酸电池的45%。

神奇的稀有金属——铪

限强度高达１３ａ００Ｍｐ，屈服强度为９０ａ８ＭＰ，伸长率为１％。由于铪具有较好的抗氧化性、良好５
锆和铪ｍｍ有金属王国中的姊妹花ｍ稀Ｊ，
在神奇的稀有金属王国里，一些金属元素由于电子结构和理化性质相似，且具有元素对的特征，常常成对地出现在矿物中，如钽和铌、钨和
１ｂ（＝１之２而铪８１０】ｂ，
的热中子吸收截面则很大，高达１５，是锆的１ｂ近６０倍，且在超热中０
子吸收范围内有良好的
共振吸收，发生裂变反应后的每一代产物仍是铪。作为核反应堆控制材料的银・・合金在辐照后会产生半衰期很长铟镉
是共生在一起，没有单独的铪存在，因此，采用特
殊的化学一一冶金联合方法以分离锆和铪，就成为制取金属锆和金属铪最关键的一步。生产金属锆和金属铪的主要方法是金属热还
钼等。锆和铪就是这些对中的一对孪生姊妹。锆和铪由于提取方法复杂，产量较少，用途特殊，
还原制得海绵锆或海绵铪，再熔铸成锭以制造需
要的型材。
也超过Ｈ、Ｎｂ和Ｕ。由于自然界中的锆与铪总ｇ
＠２￣５金世００期一界５
述。
美国科学家近年来＿直在研发一种有巨大杀
金属铪在非核工业中有许多用途，但由于量少价贵提取困难，大多是以金属添加剂出现。如

稀有金属_锂_铍_铌_钽

锂、铍、铌、钽矿石的选矿方法，依据矿石性质分为手选矿石与机选矿石两大类：
锂、铍矿选矿方法，有手选法、浮选法、化学或化学－浮选联合法、热裂选法、放射性选法、粒浮选矿法等，其中前３种方法较为常用。
手选法在五六十年代是国内外锂、铍精矿生产中的主要选矿方法之一。但手选劳动强度大、生产效率低、资源浪费大、选别指标低，因而正在逐渐地为机械选矿方法所代替。然而在劳动力便宜的发展中国家里，手选仍是生产锂铍精矿的主要方法。
的划分，根据生产实践经验，若矿体中锂辉石粒径＞３ｃｍ，矿石品位在２％～３％以上；绿柱石的粒径＞０．５ｃｍ，矿石品位在０．１％～０．２％以上，就适于手选，划分为手选矿石，并进行手选矿物储量计算。铌钽铁矿粒径＞０．３ｃｍ，在开采过程中，可附带手选。手选矿石的尾矿具有机选价值的和不适于手选矿石的，均属机选矿石。３．２选矿
锂、铍、铌、钽制取主要有以下方法：（１）锂冶金包括化合物制取和金属制取锂化合物的制取，将锂辉石精矿（含Ｌｉ２Ｏ６％～６．５％）和锂云母精矿（含Ｌｉ２Ｏ４％～５％）用硫酸法或石灰法工艺流程处理。硫酸法可适用于锂辉石矿物原料，石灰法适用于锂云母矿物原料。此外，从矿石提取锂化合物的方法还有硫酸钾法、氯化焙烧法和碱压煮法等。工业生产金属锂则采用ＬｉＣｌ－ＫＣｌ熔盐电解法。（２）铍的制取工业上金属铍的生产一般分为两步：第一步是从绿柱石中提取氧化铍，第二步是由氧化铍制取金属铍。氧化铍的提取有硫酸盐法和氟化物法。金属铍的生产，因氧化铍极难直接还原成金属，故生产中先将氧化铍转化为卤化物，然后再还原成金属。有两种工艺，即氟化铍镁还原法和氯化铍熔盐电解法。（３）铌的冶炼包括分解精矿、分离钽铌、制取化合物和金属、精炼等过程。金属铌的工业生产方法有碳热还原法、钠热还原法和铝热还原法。（４）钽的冶炼主要步骤是分解精矿，净化和分离钽、铌，以制取钽、铌的纯化合物，最后制取金属。矿石分解采用氢氟酸分解法、氢氧化钠熔融法和氯化法等。钽铌分离可采用溶剂萃取法（常用的萃取剂为甲基异丁基酮（ＭＩＢＫ）、磷酸三丁酯（ＴＢＰ、仲辛醇和乙酰胺等）、分步结晶法和离子交换法。

难熔金属

（NbNb))、钼（MoMo）、）钨（WW）、）钽（TaTa））等。他们的熔点温度范围在铌的24682468ooCC到钨的34123412ooCC（（金属中最高的熔点）。他们的原子间结合力非常强，在常温及高温具有很高的弹性模量和强度、硬度。
这些金属的应用是多种多样的。例如：
钽和钼作为不锈钢的合金元素以提高它的腐蚀抗
力；
钼合金用作挤压模、航天器的结构件、白炽灯及 X-
射线管的灯丝、焊接电极等。
钽实际上在低于 150 150oC下所有环境气氛中对化学侵
蚀是免疫的，他常作为要求这种抗腐蚀的材料的应用。泡沫金属——含有泡沫状气孔的特种金属泡沫金属是随着航空航天技术发展起来的，典型的泡沫金属有铝镍及其合金。生产工艺：溶化；为使熔体中产生的气泡能均匀地滞留而不上浮析出，向熔体通入空气、氧气或水蒸气，形成微细的氧化物质点，或填入某些矿物质，以进一步提高溶体的粘度；向溶体混入如氧化钛、氧化锆、碳酸钙等发泡剂；在一定温度下发泡剂分解，产生气体形成气泡。此工艺可得孔径为22～～7mm,气孔率达90%。发泡材料的性质取决于金属基体、气孔率和气孔结构。这类材料压缩时加工硬化非常大，有优异的吸收冲击能量的能力。泡沫铝及其合金具有轻质、高刚度、吸音、隔热、减振、冲击能吸收和电磁波吸收等特性。使用于导弹、飞行器和回收部件的的防冲击保护层，汽车的缓冲器，电子机械减振装置，运输系统和住宅建筑等方面的吸音、隔热层等。泡沫镍用于制作流体过滤器、雾化器、催化器、电解电极板、电池电极板、热交换器和电磁波屏蔽罩等。隐身材料
这些金属的应用是多种多样的。例如：
钽和钼作为不锈钢的合金元素以提高它的腐蚀抗
力；
钼合金用作挤压模、航天器的结构件、白炽灯及 X-
射线管的灯丝、焊接电极等。

常用金属熔点汇总

钨：熔点：3410铁：熔点1535 沸点：2750钢：熔点1515铜：熔点1083金：熔点1064铝：熔点660镁：熔点648.8铅：熔点328金刚石:3550各种铸铁:1200左右银:962锡:232铟156.61℃有色金属基本分类在物质世界里，有色金属是一个光辉夺目、五彩缤纷的金属王国。

在目前已发现的109种元素中有93种元素被人们称为是金属(含半金属)，其余16种为非金属。

在这93种金属元素中除铁以外的92种金属(含半金属)统称为有色金属或非铁金属。

有色金属的分类有色金属按其性质、用途、产量及其在地壳中的储量状况一般分为有色轻金属、有色重金属、贵金属、稀有金属和半金属五大类。

一、有色轻金属有色轻金属一般是指密度在4.5克／厘米3以下的有色金属，有7种，包括铝(Al)、镁(Mg)、钠(Na)、钾(K)、钙(Ca)、锶(Sr)、钡(Ba)。

这类金属的共同特点是：密度小，化学活性大，与氧、硫、碳和卤素的化合物都非常稳定。

对这类金属的提取和工业生产，通常采用熔盐电解法或金属热还原法。

这类金属通常采用火法冶炼或湿法冶炼来提取和进行工业生产。

三、稀有金属稀有金属通常是指那些自然界中含量很少、分布稀散或难以从原料中提取的金属。

稀有金属按其某些共同点又将其细分为：(一)稀有轻金属稀有轻金属的共同特点是密度小(0.53～1.87克／厘米3)，化学活性很强。

这类金属的氧化物和氯化物都具有很高的化学稳定性。

稀有轻金属有4种，它们是锂(Li)、铍(Be)、铷(Rb)、铯(Cs)。

铼知识

书山有路勤为径，学海无涯苦作舟铼知识铼是难熔金属，密度21，熔点3180℃，沸点5690℃。

金属铼非常硬、耐磨、耐腐蚀。

常温下，铼的化学性质稳定，300℃时开始氧化，高温下与硫蒸气化合成二硫化铼，与氟、氯、溴形成卤化物。

铼不溶于盐酸，但溶于硝酸和热的浓硫酸，生成高铼酸(HReO4)。

铼的矿物很少，迄今只查明有辉铼矿和铜铼硫化矿物，而多以微量伴生于钼、铜、铅、锌、铂、铌等矿物中。

具有经济价值的含铼矿物为辉钼矿。

一般辉钼矿中铼的含量在0.001%-0.031%之间，但从斑岩铜矿选出的钼精矿含铼可达0.16%。

生产铼的主要原料是钼冶炼过程的副产品。

从某些铜矿、铂族矿、铌矿甚至闪锌矿的冶炼烟尘和渣中以及处理低品位钼矿的废液中都可以回收铼。

提取铼时先提取纯的铼化合物，然后用氢还原法或水溶液电解法制得铼粉，再用粉末冶金方法加工成材。

铼主要用作石油工业的催化剂，铼具有很高的电子发射性能，广泛应用于无线电、电视和真空技术中。

铼具有很高熔点，是一种主要的高温仪表材料。

铼和铼合金还可作电子管元件和超高温加热器。

钨铼热电偶在3100℃也不软化，钨或钼合金中加25%的铼可增加延展性能;铼在火箭、导弹上用作高温涂层，宇宙飞船用的仪器和高温部件如热屏蔽、电弧放电、电接触器等都需要铼。

镓、铟、铊、锗、硒、碲和铼通常称为稀散金属，这7 个元素从1782 年发现碲以来，直到1925 年发现铼才被全部发现。

这一组元素之所以被称为稀散金属，一是因为它们之间的物理及化学性质等相似，划为一组;二是由于它们常以类质同象的形式存在于有关的矿物当中，难以形成独立的具有单独开采价值的稀散金属矿床;三是它们在地壳中的平均含量较低，以稀少分散状态伴生在其他矿物之中，只能随开采主金属矿床时在选冶中加以综合回收和利用。

稀散金属具有极为重要的用途，是当代高科技新材料的重要组成部分。

由稀。

钨矿地质勘查规范（PDF）

钨矿地质勘探规范（试行）全国矿产储量委员会一九八四年三月第一章绪论钨是银白色的最难熔金属，致密的钨在外观上与钢相似，比重19.3，熔点3380?C，沸点5927?C ，具有很高的硬度、强度和耐磨性。

0.002毫米直径的钨丝拉伸强度为450公斤／毫米2，在高温下的抗张强度则超过任何金属，其导电性和导热性良好，膨胀系数小。

常温下钨在空气中是稳定的，在400?C时开始氧化，失去光泽。

600?C温度下水蒸气使钨迅速氧化，生成WO3和WO2。

不加热时，任何浓度的盐酸、硫酸、硝酸、氢氟酸以及王水对钨都不起作用，当温度升至80?—100?C 时，上述各种酸中，除氢氟酸外，其它的酸对钨发生微弱作用。

常温下，钨可以迅速溶解于氢氟酸和浓硝酸的混合酸中，但在碱溶液中不起作用。

有空气存在的条件下，熔融碱可以把钨氧化成钨酸盐，在有氧化剂（NaNO3、NaNO2、KClO3、PbO2）存在的情况下，生成钨酸盐的反应更猛烈。

高温下，钨与氯、溴、碘、一氧化碳，二氧化碳和硫等起反应，但不与氢反应。

金属钨是电器工业及电子工业的重要材料。

碳化钨主要用于生产硬质合金。

广泛用于金属切削加工工具，矿山及地质钻头镶片，拉伸冲压模具，耐磨耐腐蚀零件等。

碳化钨和金属钨粉经过熔炼后制成铸造碳化钨合金。

用于要求耐磨的零件或制品的表面堆焊，可以延长使用年限。

钨合金钢用于制造高速钻头，切削工具和机械中抗磨、抗打击、耐腐蚀的结构材料。

含钨很高的铁镍铜锰制成的高比重合金，用于飞机的平衡系统和配重系统、205仪表系统中的惯性旋转元件及陀螺仪的转子，以及医疗和化学放射性同位素（钴60）的容器等。

钨的其它化合物应用于颜料、油漆、橡胶、纺织、石油、化工等方面。

钨的用途还在不断扩大，例如：高温冶金中用作抗氧化的涂层；宇航工业用作火箭喷嘴、喷管、离子火箭发动机的热离解器；核子工程用钨作盛液态金属的容器，热离子交换器等。

钨在元素周期表中属于第六周期第Ⅵ付族，原子序数为74，原子量为183.92，原子价有正四价、正六价等，但在自然界中一般形成W6+的钨酸盐矿物；钨在自然界中的同位素有五种，即W184、W186、W182、W183、W180，其中以W184最多。

难熔金属基复合材料的熔点测定与分析

难熔金属基复合材料的熔点测定与分析难熔金属基复合材料的熔点测定与分析是一项关键的研究内容，它对于材料性能的评估和应用的推进具有重要意义。

本文将介绍熔点测定与分析的方法和技术，以及相关实验结果的解读和分析。

一、熔点测定方法熔点是材料从固态向液态转变的温度，对于难熔金属基复合材料，熔点的测定是一个关键挑战。

常规的测定方法包括差热分析（DSC）、热重分析（TGA）、热电偶和显微观察等。

1. 差热分析（DSC）差热分析是一种常用的热分析方法，它可以测定材料在升温过程中吸热或放热的能力，从而得到熔点。

对于难熔金属基复合材料的测定，可以使用DSC技术结合样品制备和样品加载等关键步骤进行实验。

通过控制升温速率和测定对应的放热峰，可以准确测定熔点温度。

2. 热重分析（TGA）热重分析是一种通过测量材料在升温过程中质量的变化来确定熔点的方法。

对于难熔金属基复合材料的测定，可以使用TGA技术结合样品制备和样品加载等关键步骤进行实验。

通过观察样品质量随温度变化的曲线，可以确定材料的熔点温度。

3. 热电偶测温法热电偶是一种常见的温度测量设备，通过测量材料的温度来确定熔点。

对于难熔金属基复合材料的测定，可以使用热电偶技术进行实验。

将热电偶置于样品中，在加热过程中记录温度曲线，并通过分析温度曲线来确定熔点。

4. 显微观察法显微观察法是一种直接观察材料熔化的方法，对于难熔金属基复合材料的测定也具有一定的应用价值。

通过显微镜观察样品在加热过程中的变化，包括颜色、形态等，可以初步判断熔点范围。

二、结果分析与应用对于测定得到的难熔金属基复合材料的熔点，需要进行结果分析和应用。

熔点是衡量材料熔化性能的重要指标，它直接影响着材料的加工和应用。

在分析研究中，可以从以下几个方面对熔点结果进行评估和应用。

1. 纯度评估熔点是一个反映材料纯度的重要指标，纯度越高的材料其熔点越接近其理论值。

通过分析熔点结果，可以初步评估难熔金属基复合材料的纯度，并与已知纯度样品进行对比，从而确定材料的纯净度。

钛金属的主要物理性能

第2章2．1 钛的基本性质C1～8]工业纯钛钛的矿物在自然界中分布很广，处于分散状态，主要形成矿物钛铁矿Fe—TiO3、金红石TiO2及钒钛铁矿等，约占地壳重的0．6％，在金属世界里排行第7，含钛的矿物多达70多种，在海水中含量是1Ug／L，在海底结核中也含有大量的钛。

钛的基本性质主要包括以下几个方面。

2．1．1 物理性质纯净的钛是银白色金属，具有银灰色光泽。

钛属难熔金属，原子序数为22，。

相对原子质量为47．90，位于周期表ⅣB族。

钛有两种同素异构体，。

—Ti在882'C以下稳定，为密排六方晶格(hcp)结构；p—Ti在882~C与熔点1678~C之间稳定存在，具有体心立方晶格(bbc) 结构。

在882~C发生。

一p转变。

—Ti的点阵常数(20'C)为a＝0．2950nm，‘＝0．4683nm，‘／o/=1.587；p—Ti的点阵常数为o=0.3282nm(20℃)或o= 0.3306nm(900~C)。

钛的密度为4．51g／cm3，只相当于钢的57％，属轻金属。

钛的熔点较高，导电性差，热导率和线膨胀系数均较低，钛的热导率只有铁的1／4，是铜的1／7。

钛无磁性，在很强的磁场下也不会磁化，用钛制人造骨和关节植入人体内不会受雷雨天气的影响。

当温度低于0.49K时，钛呈现超导电性，经合金化后，超导温度可提高到9～10K，钛的基本物理性能数据列于表2—1。

┌───────────────┬────────┐│名称│数值│├───────────────┼────────┤│相对原子质量│47．9 │├───────────────┼────────┤│原子半径／nm │0．145 │├───────────────┼────────┤│e—Ti-~-Ti相变潜热／(kJ／mo1) │3．47 │└───────────────┴────────┘比密度续表2．1，2 力学性能室温下纯钛的晶体结构为密排六方结构，其点阵长短轴比c／aGl．633，室温变形时主要以<1010}<1210>柱面滑移为主，并常诱发孪生[9]；钛同时兼有钢(强度高)和铝(质地轻)的优点。

难熔金属

钨（Tungsten ）
• • • • • • 原子序数：74 相对原子质量(12C = 12.0000) ：183.84 原子结构：原子半径/Å: 2.02 原子体积/cm3/mol: 9.53 电子构型: 1s2 2s2p6 3s2p6d10 4s2p6d10f14 5s2p6d4 6s2 • 离子半径/Å: 0.62 • 共价半径/Å: 1.3 • 氧化态: 6,5,4,3,2
铪（Hafnium )
• • • • • • 原子序数：72 相对原子质量(12C = 12.0000) ：178.49 原子结构：原子半径/Å: 2.16 原子体积/cm3/mol: 13.6 电子构型: 1s2 2s2p6 3s2p6d10 4s2p6d10f14 5s2p6d2 6s2 • 离子半径/Å: 0.71 • 共价半径/Å: 1.44 • 氧化态: 4 ,2
难熔金属在地壳中的丰度、矿产储量以及我国的资源状况
名称钨钼铌钽锆铪钒铬钛在地壳中的丰度世界已探明 (质量分数) % 的矿产储量 1.3×10－4 1.0×10－3 3.2×10－5 2.4×10－5 2.5×10－2 4.0×10－4 2.0×10－2 3.0×10－2 6.1×10－1 227万t 1460万t 534万t 29万t 2665万t －－－－中国已探明的矿产储量 102.00万t 498.87万t 35.20万t 3.50万t 370.15万t 0.18万t 1150.00万t 1078.00万t －中国所占在世界比例 % 位次 44.93 34.17 6.59 12.00 13.89 －－－ 60.00 1 2 3 3 －－ 3 － 1
• 制备难熔金属的主要过程： • 一、矿物分解：把想提取的金属与伴生的其他元素分离开来，并将其富集在溶液或沉淀中。采用的方法： • 1、火法过程：如烧结、熔融、蒸馏等； • 2、湿法过程：用酸、碱溶液处理等； • 3、联合使用火法和湿法过程；

难熔金属

难熔金属介绍难熔金属（refractory metals）一般指熔点高于1650℃并有一定储量的金属（钨、钽、钼、铌、铪、铬、钒、锆和钛），也有将熔点高于锆熔点（1852℃）的金属称为难熔金属。

以这些金属为基体，添加其他元素形成的合金称为难熔金属合金。

制造耐1093℃（2000°F）以上高温的结构材料所使用的难熔金属主要是钨、钼、钽和铌。

几种难熔金属可以制造出难熔金属合金。

在难熔金属合金中钼合金是最早用作结构材料的合金,Mo-0.5Ti-0.1Zr-0.02C合金具有良好的高温强度和低温塑性，在工业上广泛应用。

铌合金的出现迟于钼合金，但发展很快，已有30余种牌号。

航天工业中使用的主要是中强合金和低强高塑性的铌合金。

在钽合金中Ta-10W合金的应用最为广泛。

它的强度高于纯钽，而又保持优异低温塑性和良好的加工性能。

工业上广泛应用的钨合金材料有掺杂硅、铝和钾的氧化物的高温不下垂钨丝，钨钍丝，钨铼丝和高比重合金等。

[1]性质难熔金属最重要的优点是有良好的高温强度，对熔融碱金属和蒸气有良好的耐蚀性能。

最主要的缺点是高温抗氧化性能差。

钨、钼的塑性－脆性转变温度较高，在室温下难以塑性加工；铌和钽的可加工性、焊接性、低温延展性和抗氧化性均优于钼和钨。

一、低温脆性塑性－脆性转变温度（以下简称转变温度）是衡量难熔金属及其合金低温塑性的重要参数（特别是钨和钼）。

在难熔金属中，钽具有最好的塑性和最低的转变温度（-196℃以下）。

铌塑性较钽差，但优于钼和钨。

钨的室温塑性最差，转变温度最高。

钼的转变温度在室温上下。

温度对钨、钽、钼、铌的塑性的影响见图。

转变温度同材料受力状态和形变速度有关，也同材料的组织结构和表面状态有关。

添加某些元素（特别是铼），以及进行较大量的塑性加工是改善钨和钼低温脆性的有效途径。

间隙元素对难熔金属的转变温度有严重影响。

二、抗氧化性钨和钼分别在 1000℃和725℃以上出现氧化物挥发和液相氧化物，人们常称之为“灾害性”氧化。

金属的特点有哪些特征

金属的特点有哪些特征金属的特点有哪些特征金属是一种具有光泽、富有延展性、容易导电、导热等性质的物质。

下面是店铺给大家整理的金属的特点，希望能帮到大家!金属的特点金属分为活性金属和钝性金属两种。

根据金属活动性顺序，氢前金属称为活性金属，氢后金属就是钝性金属。

钾钙钠镁铝锌铁锡铅 (氢) 铜汞银铂金钛合金钛合金K Ca Na Mg Al Zn Fe Sn Pb (H) Cu Hg Ag Pt Au1、氢前面的金属能与弱氧化性强酸反应，置换出酸中的氢(浓硫酸、硝酸强氧化性强酸与金属反应不生成氢气)。

如：Fe + 2HCl ═ FeCl2 + H2↑2、活动性强的金属能与活动性弱的金属盐溶液反应。

3、大多数金属能与氧气反应。

4、排在H前面的金属，理论上讲都能与水发生化学反应。

在常温下，钾，钙，钠等能与水发生剧烈反应，镁、铝等能与热水反应，铁等金属在高温下能与水蒸气反应。

5、金属均无氧化性，但金属离子有氧化性，活动性越弱的金属形成的离子氧化性越强。

6、金属都有还原性，活动性越弱的金属还原性越弱。

金属的简介由于金属的电子倾向脱离，因此具有良好的导电性，且金属元素在化合物中通常带正价电，但当温度越高时，因为受到了原子核的热震荡阻碍，电阻将会变大。

金属分子之间的连结是金属键，因此随意更换位置都可再重新建立连结，这也是金属伸展性良好的原因。

在自然界中，绝大多数金属以化合态存在，少数金属例如金、银、铂、铋以游离态存在。

金属矿物多数是氧化物及硫化物，其他存在形式有氯化物、硫酸盐、碳酸盐及硅酸盐。

属于金属的物质有金、银、铜、铁、锰、锌等。

在一大气压及25摄氏度的常温下，除汞(液态)外，其他金属都是固体。

大部分的纯金属是银白(灰)色，只有少数不是，如金为黄赤色，铜为紫红色。

金属大多带“钅”旁。

通常将具有正的温度电阻系数的物质定义为金属。

使用的含112种元素的元素周期表中，金属元素共90种。

位于“硼-砹分界线”的左下方，在s区、p区、d区、f区等5个区域都有金属元素，过渡元素全部是金属元素。

难熔金属熔点

难熔金属熔点
【最新版】
目录
一、难熔金属的定义与特点
二、难熔金属的分类
三、难熔金属的熔点
四、影响难熔金属熔点的因素
五、难熔金属的高熔点应用
正文
一、难熔金属的定义与特点
难熔金属，又称为高熔点金属，是指熔点在 1000 摄氏度以上的金属材料。

这类金属具有较高的熔点、良好的热稳定性、高的抗腐蚀性和耐磨性等特性，因此在工业领域具有广泛的应用。

二、难熔金属的分类
难熔金属可以分为以下几类：
1.钨、钽、镍、钴等常见难熔金属；
2.锆、铪、铌、钽等稀土难熔金属；
3.钨、钼、钽等高熔点合金。

三、难熔金属的熔点
难熔金属的熔点受多种因素影响，如晶格结构、化学键、杂质等。

不同类型的难熔金属熔点也有所不同，以下是一些常见难熔金属的熔点：
1.钨：3422 摄氏度
2.钽：3010 摄氏度
3.镍：1455 摄氏度
4.钴：1150 摄氏度
5.锆：1940 摄氏度
6.铪：1390 摄氏度
7.铌：1400 摄氏度
四、影响难熔金属熔点的因素
1.晶格结构：不同晶格结构对熔点有显著影响。

例如，钨的晶格结构为密排六方结构，其熔点较高；而钽的晶格结构为简单立方结构，其熔点相对较低。

2.化学键：金属键的强度影响熔点。

一般来说，化学键越强，熔点越高。

3.杂质：杂质的存在会影响金属的晶格结构和化学键，从而影响熔点。

五、难熔金属的高熔点应用
由于难熔金属的高熔点和优良性能，使其在航空航天、核工业、电子器件等领域具有重要应用。
