机械原理与设计第2阶段练习题
机械原理与设计 试卷
机械原理与设计试卷一、选择题1. 机械原理与设计是一门涉及机械工程学科的基础课程。
A. 对B. 错2. 在机械设计中，机构是连接两个以上零件的装置。
A. 对B. 错3. 下列哪个是机构的分类？A. 变位机构B. 弹簧机构C. 减速机构D. 噪声机构4. 增大链条传动的传动阻力可通过______的方法实现。
A. 加大链条宽度B. 减小链条宽度C. 加大链条弧度D. 减小链条弧度5. 下列哪个是机械设计中的常用连接方式？A. 螺纹连接B. 焊接连接C. 铆接连接D. 所有答案都对二、简答题1. 请简述机械原理与设计的研究内容。
2. 什么是机构的运动副？请举例说明。
3. 简述齿轮副的传动原理。
4. 举例说明机械设计中的连接方式。
5. 请简述离合器的原理及其应用。
三、计算题1. 一台电机的额定转速为1500转/分，通过一个减速机构后，输出轴的转速降低为300转/分。
求减速比。
2. 根据齿轮副的传动比公式，已知主动齿轮的模数m1=4mm，齿数z1=20，被动齿轮的齿数z2=40，求传动比。
3. 一根弹簧的劲度系数为1000 N/m，当施加20 N的力时，弹簧的伸长长度为0.02 m。
求施加60 N的力时，弹簧的伸长长度。
4. 已知链条传动的模数m=6mm，链条的齿数N=40，链节长度L=100mm，求链条的总长度。
5. 一把手摇钻的输入转速为600转/分，输出转速为200转/分。
求减速比。

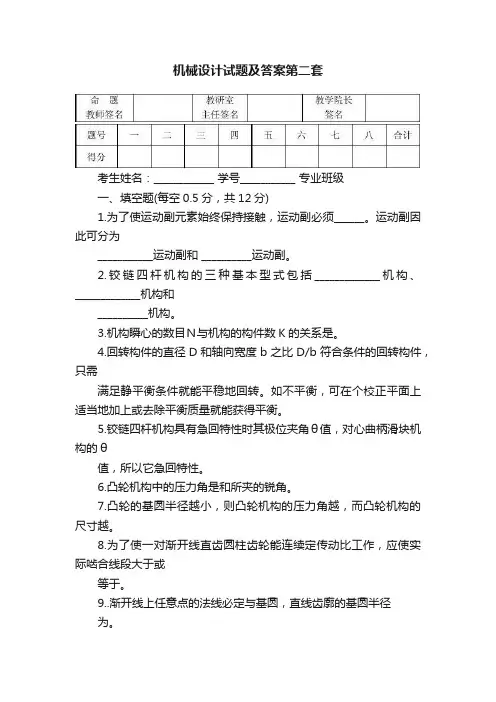

机械设计试题及答案第二套
机械设计试题及答案第二套考生姓名：____________ 学号___________ 专业班级一、填空题(每空0.5分，共12分)1.为了使运动副元素始终保持接触，运动副必须______。
运动副因此可分为___________运动副和 __________运动副。
2.铰链四杆机构的三种基本型式包括_____________机构、_____________机构和__________机构。
3.机构瞬心的数目Ｎ与机构的构件数K的关系是。
4.回转构件的直径D和轴向宽度b之比D/b符合条件的回转构件，只需满足静平衡条件就能平稳地回转。
如不平衡，可在个校正平面上适当地加上或去除平衡质量就能获得平衡。
5.铰链四杆机构具有急回特性时其极位夹角θ值，对心曲柄滑块机构的θ值，所以它急回特性。
6.凸轮机构中的压力角是和所夹的锐角。
7.凸轮的基圆半径越小，则凸轮机构的压力角越，而凸轮机构的尺寸越。
8.为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于。
9..渐开线上任意点的法线必定与基圆，直线齿廓的基圆半径为。
10.一对直齿圆柱齿轮的变位系数之和x1+x2＞0时称为传动，x1+x2＜0 时称为传动；一个齿轮的变位系数x＞0称为变位齿轮，x＜0称为变位齿轮。
11.机构具有确定的相对运动条件是原动件数机构的自由度。
二、判断题（在题后括号内将对的划“√”，错的划“×”，每题1分，共20分）1、高副两元素之间相对运动有滚动和滑动时，其瞬心就在两元素的接触点。
( )2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。
( )3、任何平面四杆机构出现死点时，都是不利的，因此应设法避免。
( )4、图示铰链四杆机构ABCD中，可变长度的a杆在某种合适的长度下，它能获得曲柄摇杆机构。
( )5、增大构件的惯性，是机构通过死点位置的唯一办法。
( )6、机器安装了飞轮以后能减小速度波动的程度，但不能得到绝对匀速。
《机械设计基础2》试题样卷库(问答题答案)
《机械设计基础2》试题样卷库(问答题答案)《机械设计基础2》试题样卷库（问答题答案）一、简答题1. 什么是机械设计的目标和内容？机械设计的目标是设计出满足特定功能和性能要求的机械产品。
其内容包括产品的结构设计、材料选择、工艺过程、性能评估等方面。
2. 请简述机械设计过程中的设计选择原则。
设计选择原则包括功能和性能要求优先原则、最小重量法则、强度和刚度要求原则、工艺性和可靠性原则、经济性原则等。
3. 什么是机械设计中的静力学基本原理？请列举其中的三个公式。
静力学基本原理是研究物体在静止或恒定速度平衡状态下受力分析的学科。
其中的三个公式包括受力平衡条件、杠杆定律和三角形合力条件。
4. 请简述机构设计中的并联和串联概念。
并联是指两个或多个零件或部件同时作用于同一物体，共同完成一定工作的机构形式。
串联是指两个或多个零件或部件依次连接、作用和相互传递动力的机构形式。
5. 请简述机械设计中的轴的选用原则。
轴的选用原则包括强度和刚度要求、转动精度和位置精度要求、基本荷载和工作条件、加工工艺和材料可供性等方面。
二、计算题1. 某机械零件由A、B两个子零件组成，并行工作。
子零件A的可靠性为0.98，子零件B的可靠性为0.99，请计算整个零件的可靠性。
整个零件的可靠性可以通过子零件的可靠性进行连续可靠性计算，即整体可靠性 = 子零件A的可靠性 ×子零件B的可靠性 = 0.98 × 0.99= 0.9702。
2. 一个分度盘齿轮机构由齿轮G1、G2和齿条组成，已知齿轮G1的模数m=4mm，齿轮G2的齿数Z2=25，齿条的运动速度v=20m/min，请计算分度盘齿轮机构的传动比。
分度盘齿轮机构的传动比可以通过齿轮齿数比来计算，即传动比 =齿轮G2的齿数Z2 / 齿轮G1的齿数Z1。
由模数公式m = π × (Z1+Z2) /(2 ×传动比)，可得传动比为：传动比= Z2 / (π × m) = 25 / (π × 4) ≈ 1.99。
机械原理与设计第2阶段测试题
江南大学现代远程教育第二阶段测试卷考试科目:《机械原理与设计》第9章至第18章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1、一对齿轮啮合时，两齿轮共有（）个圆。
A、5B、7C、8D、102、在带传动中，由于带的（），使带不能保证准确的传动比。
A、弹性滑动B、打滑C、紧边拉力D、离心力3、普通平键联接是依靠（）传递转矩。
A、两侧面的摩擦力B、两侧面的挤压力C、上下面的摩擦力D、上下面的挤压力4、螺纹联接是一种（）。
A、可拆联接B、不可拆联接C、过盈联接D、粘接5、自行车中轴属于（）轴。
A、传动轴B、转轴C、固定心轴D、转动心轴6、为了使带与轮槽更好的接触，轮槽楔角应（）Ｖ带截面的楔角。
A、小于B、大于C、等于D、两者之间无联系7、在各种类型轴承中，（）不能承受轴向载荷。
A、圆柱滚子轴承B、深沟球轴承C、角接触球轴承D、圆锥滚子轴承8、齿面点蚀是（）齿轮传动最主要的失效形式。
A、闭式软齿面B、闭式硬齿面C、开式软齿面D、开式硬齿面9、设计键联接时，键的截面尺寸是根据（）进行选择的。
A、轴径B、传递的转矩C、强度计算D、载荷的性质10、同时兼有周向和轴向固定的联接是（）。
A、普通平键联接B、半圆键联接C、紧定螺钉联接D、花键联接二、填空题（本题共5小题，每小题2分，共10分）1、螺纹的公称直径是指它的。
2、闭式硬齿面齿轮传动的强度设计，首先按强度设计计算出模数。
3、在传递相同功率下，轴的转速越高，轴的转矩就越。
4、链的长度通常取为数个链节数，以避免过渡链接。
5、机械设计基础是以研究为对象的一门学科。
三、简答题（本题共3小题，每小题5分，共15分）1、在V带传动中，拉力差与哪些因素有关？2、轴的主要功能有哪些？3、滚动轴承的当量动载荷 p的计算式中x和y是什么系数？四、作图题（本题共3小题，每小题5分，共15分）1、设计下图机座的螺纹联接结构，已知：件1材料为钢，件2材料为铸铁。
机械原理习题及答案
机械原理习题及答案-CAL-FENGHAI.-(YICAI)-Company One1兰州2017年7月4日于家属院复习资料第2章平面机构的结构分析1.组成机构的要素是和；构件是机构中的单元体。
2.具有、、等三个特征的构件组合体称为机器。
3.从机构结构观点来看，任何机构是由三部分组成。
4.运动副元素是指。
5.构件的自由度是指；机构的自由度是指。
6.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。
7.机构具有确定的相对运动条件是原动件数机构的自由度。
8.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。
9.平面运动副的最大约束数为，最小约束数为。
10.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。
11.计算机机构自由度的目的是______。
12.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。
13.计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：(A)铰链，(B)自由度，(C)约束。
14.机构中的复合铰链是指；局部自由度是指；虚约束是指。
15.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。
16.图示为一机构的初拟设计方案。
试：(1〕计算其自由度，分析其设计是否合理如有复合铰链，局部自由度和虚约束需说明。
(2)如此初拟方案不合理，请修改并用简图表示。
23题16图 题17图17.在图示机构中，若以构件1为主动件，试：(1)计算自由度，说明是否有确定运动。
(2)如要使构件6有确定运动，并作连续转动，则可如何修改说明修改的要点，并用简图表示。
18.计算图示机构的自由度，将高副用低副代替，并选择原动件。
19.试画出图示机构的运动简图，并计算其自由度。
对图示机构作出仅含低副的替代机构，进行结构分析并确定机构的级别。
机械设计基础Ⅱ(新)答案
机械设计基础(下) 项目训练集班级：学号： XX：XX职业技术学院机械设计基础课程组编制目录1 材料力学22 轮系153 螺纹连接与螺旋传动224 带传动345 链传动496 轴毂连接537 轴承598 轴639 联轴器和离合器711 材料力学知识要点一、材料力学基础（一）、构件承载能力-三个方面1 . 足够的强度构件抵抗破坏的能力称为强度。
2 . 足够的刚度构件抵抗变形的能力称为刚度。
3. 足够的稳定性受压构件保持其原有直线平衡状态的能力称为稳定性。
（二）、四种基本变形1 轴向拉伸与压缩2 剪切3 扭转4 弯曲（三）、基本概念1.基本假设均匀连续性假设、各向同性假设、小变形假设2．内力、应力（1）内力材料力学中的内力是指在外力作用下，杆件内部各部分之间相互作用力的改变量，称为“附加内力”，简称“内力”。
（2）截面法用截面假想地把杆件分成两部分，以显示并确定内力的方法称为截面法。
可将其归纳为以下三个步骤：截开：沿欲求内力的截面将杆件截分为两部分，保留任意一部分作为研究对象，弃去另一部分。
代替：用作用于截面上的内力代替弃去部分对保留部分的作用。
平衡：建立保留部分的平衡方程，确定未知内力。
（3）应力分布内力在截面上其一点处的集度称为应力。
应力P是矢量，通常将它分解为垂直于截面的分量σ和与截面相切的分量τ。
σ垂直于截面，称为正应力；τ与截面相切，称为切应力。
1Pa=1N／m2，1kPa=103Pa ，1MPa=106Pa ，1GPa=109Pa 。
二、轴向拉伸与压缩1．外力作用特点轴线方向的拉力或压力2．变形特点沿轴线方向伸长或缩短3．内力-轴力（1）轴力计算截面法计算（2）正负规定：拉正压负（3）轴力图 4．应力-正应力正应力在横截面上均匀分布AF N=σ5．强度计算max σAF N=≤[]σ三、剪切和挤压1．外力作用特点 作用在构件两侧面上的横向外力的合力大小相等，方向相反，作用线平行且相距很近。
机械原理+阶段练习二及答案(5-6)
华东理工大学网络教育学院机械原理课程阶段练习二（第5-6章）第五章平面连杆机构及其设计一：选择题1、铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和( A )其他两杆长度之和。
A <=；B >=；C > 。
2、当行程速度变化系数k B时，机构就具有急回特性。
A <1；B >1；C =1。
3、当四杆机构处于死点位置时,机构的压力角( B ).A.为0o;B.为90o;C.与构件尺寸有关.4、对于双摇杆机构,最短构件与最长构件长度之和( A )大于其余两构件长度之和.A.一定;B.不一定;C.一定不.5、若将一曲柄摇杆机构转化为双曲柄机构,可将( B ).A.原机构曲柄为机构;B.原机构连杆为机架;C.原机构摇杆为机架.6、曲柄摇杆机构处于死点位置时( B )等于零度.A.压力角;B.传动角;C.极位角.7、偏置曲柄滑动机构中,从动件滑动的行程速度变化系数K( A )1.A.大于;B.小于;C.等于.8、曲柄为原动件的曲柄摇杆机构, 若知摇杆的行程速比系数K=1.5,那么极位角等于( C ).A.18;B.-18;C.36;D.72.9、曲柄滑块机构的死点只能发生在( B ).A.曲柄主动时;B.滑块主动时;C.连杆与曲柄共线时.10、当曲柄为主动件时,曲柄摇杆机构的最小传动角 min总是出现在( C ).A.连杆与曲柄成一条直线;B.连杆与机架成一条直线时;C.曲柄与机架成一条直线.11、四杆机构的急回特性是针对主动件作( A )而言的.A.等速运动;B.等速移动;C.与构件尺寸有关.12、平面连杆机构的行程速比系数K值的可能取值范围是( C ).A 0≤ K≤1B 0≤ K≤2C 1≤ K≤3D 1≤ K≤213、摆动导杆机构,当导杆处于极限位置时,导杆( A )与曲柄垂直.A.一定;B.不一定;C.一定不.14、曲柄为原动件的偏置曲柄滑动机构,当滑块上的传动角最小时,则( B ).A.曲柄与导路平行;B.曲柄与导路垂直;C.曲柄与连杆共线;D.曲柄与连杆垂直.15、在曲柄摇杆机构中,若增大曲柄长度,则摇杆摆角将( A )A.加大;B.减小;C.不变;D.加大或不变.16、铰链四杆机构有曲柄存在的必要条件是（ A ）A.最短杆与最长杆长度之和小于或等于其他两杆长度之和B.最短杆与最长杆长度之和大于其他两杆长度之和C.以最短杆为机架或以最短杆相邻的杆为机架二：填空题1、平面四杆机构有无急回特性取决于极位夹角θ的大小.2、曲柄滑快机构，当以滑块为原动件时，可能出现死点。
石油大学2012.12机械设计第二阶段在线作业答案
第1题在圆柱齿轮传动中，材料与齿宽系数、齿数比、工作情况一定的情况下，轮齿的接触疲劳强度主要取决于，您的答案：C题目分数：0.5此题得分：0.5批注：接触疲劳强度计算公式第2题在圆柱齿轮传动中，材料与齿宽系数、齿数比、工作情况一定的情况下，弯曲强度主要取决于。
您的答案：A题目分数：0.5此题得分：0.5批注：弯曲疲劳强度计算公式第3题斜齿圆柱齿轮的齿形系数与相同齿数的直齿圆柱齿轮相比是。
您的答案：C题目分数：0.5此题得分：0.5批注：当量齿数的影响第4题选择齿轮传动的平稳性精度等级时，主要依据是。
您的答案：A题目分数：0.5此题得分：0.5批注：精度等级的影响因素第5题对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用。
您的答案：B此题得分：0.5批注：传动效率计算公式第6题蜗杆传动中，是以蜗杆的参数为标准值。
您的答案：B题目分数：0.5此题得分：0.5批注：蜗杆传动正确啮合条件第7题蜗杆传动中，是以蜗轮的的参数为标准值。
您的答案：A题目分数：0.5此题得分：0.5批注：蜗杆传动正确啮合条件第8题设计蜗杆传动时，通常选蜗杆材料为您的答案：A题目分数：0.5此题得分：0.5批注：蜗杆材料规定第9题设计蜗杆传动时，通常选蜗轮材料为，以减小摩擦力。
您的答案：C题目分数：0.5此题得分：0.5批注：蜗轮传动材料规定第10题为了限定蜗轮滚刀的数目，有利于滚刀标准化，规定为标准值。
您的答案：D此题得分：0.5批注：蜗杆传动标准分度圆规定第11题闭式蜗杆传动的主要失效形式是。
您的答案：B题目分数：0.5此题得分：0.5批注：蜗杆传动失效形式第12题为提高蜗杆的刚度，应。
您的答案：A题目分数：0.5此题得分：0.5批注：蜗杆刚度影响因素第13题在蜗杆传动中，对于滑动速度您的答案：D题目分数：0.5此题得分：0.5批注：蜗轮传动材料规定第14题起吊重物用的手动蜗杆传动，宜采用。
您的答案：A题目分数：0.5此题得分：0.5批注：手动蜗杆传动首先考虑自锁第15题与齿轮传动相比，链传动的主要特点之一是您的答案：C题目分数：0.5批注：链传动特点第16题滚子链由滚子、套筒、销轴、内链板和外链板组成，其滚子、套筒之间是您的答案：B题目分数：0.5此题得分：0.5批注：滚子链结构中的配合关系第17题滚子链由滚子、套筒、销轴、内链板和外链板组成，其套筒、外链板之间是您的答案：A题目分数：0.5此题得分：0.5批注：滚子链结构中的配合关系第18题链条的磨损主要发生在的接触面上。
2022年机械原理的选择和判断题带答案
第2章机构的结构分析随堂自测选择题（每小题5分，共100分）1.当机构的的原动件数目小于其自由度数时，该机构将（）确定的运动。
正确答案： CA.有B.没有C.不完全有2.当机构的的原动件数目大于其自由度数时，该机构将（）。
正确答案： CA.有确定的运动B.没有确定的运动C.最薄弱环节发生损坏3.在机构中，某些不影响机构运动传递的重复部分所带入的约束为（）。
正确答案： AA.虚约束B.局部自由度C.复合铰链。
4.机构具有确定运动的条件是（）。
正确答案： CA.机构自由度小于原动件数B.机构自由度大于原动件数C.机构自由度等于原动件数5.用一个平面低副联二个做平面运动的构件所形成的运动链共有（）个自由度。
正确答案： BA.3B.4C.5D.66.杆组是自由度等于（）的运动链。
正确答案： AA.0B.1C.原动件数7.一般平面运动副所提供的约束为（）。
正确答案： DA.1B.2C.3D.1或28.某机构为Ⅲ级机构,那么该机构应满足的必要充分条件是（）。
正确答案： DA.含有一个自由度B.至少含有一个基本杆组C.至少含有一个Ⅱ级杆组D.至少含有一个Ⅲ级杆组9.机构中只有一个（）。
正确答案： DA.闭式运动链B.运动件C.从动件D.机架10.具有确定运动的差动轮系中其原动件数目（）。
正确答案： AA.至少应有2个B.最多有2个C.只有2个D.不受限制11.机构作确定运动的基本条件是其自由度必须大于零。
（）正确答案：错对错12.任何机构都是自由度为零的基本杆组依次连接到原动件和机架上面构成的。
（）正确答案：对对错13.高副低代是为了对含有高副的平面机构进行分析和研究。
（）正确答案：对对错14.任何具有确定运动的机构的从动件系统的自由度都等于零。
（）正确答案：对对错15.在平面机构中一个高副将引入两个约束。
（）正确答案：错对错16.当机构的自由度F>0,且等于原动件数，则该机构即具有确定的相对运动。
（）正确答案：对对错17.运动链要成为机构，必须使运动链中原动件数目等于其自由度数。
机械设计(下)-分析题-考试资料
1. 带传动中设计中，小带轮的直径为什么不宜太小？【答案】因带轮的直径愈小，带弯曲得愈厉害，则带的弯曲应力愈大，带的寿命会降低，故带轮直径不宜过小。
2.V带传动中对带速有何要求？为什么？如果带速不在要求的范围，应如何调整？【答案】V带传动的带速要求在5m/s-25m/s的范围，因为传递相同功率的情况下，带速越小，需要的圆周力越大，容易打滑；如果带速过高，离心力较大，带与带轮之间的正压力减小，摩擦力减小，也容易产生打滑现象。
在V带传动设计中，若带速不在要求的范围，应重选小带轮直径。
3. V带传动对带轮包角有何要求？为什么？如果包角过小应如何进行调整？【答案】V带传动中带轮的包角要求α≥120°。
因为包角越大，带与带轮的接触弧长越长，摩擦力越大，传动能力越强。
在设计中，如果包角过小，应调整V带中心距。
4. 带传动中，张紧轮安装在内侧和外侧各有何利弊？对平带传动和V带传动，张紧轮分别应安装在什么位置？【答案】在带传动中，张紧轮安装在外侧，可增大带轮包角，提高传动能力，但皮带受反向弯曲，其寿命会降低；如果安装在外侧则会减小带轮包角，降低传动能力。
对平带传动张紧轮应安装在外侧靠近小带轮，以增大小带轮包角；对V 带传动应安装在内侧靠近大带轮，以免皮带反向弯曲。
5. 在一组V带中，当其中一根失效时，应怎样更换？为什么？【答案】如果一组V带中的其中一根损坏，应全组更换。
因为旧皮带因长期受拉而造成新旧带长度不一样，如果新旧带混在一起的话，其受载会不均匀，新带由于受力较大很容易损坏。
6. 在链传动、齿轮传动、带传动组成的多级传动中，带传动和链传动分别宜布置在哪一级？为什么？【答案】在链传动、齿轮传动、带传动组成的多级传动中，带传动应布置在高速级，因为在传递相同功率的情况下，速度较低，它需要的圆周力会较大，容易打滑。
而链传动应布置在低速级，因为链传动瞬时传动比不准确，在高速的情况下，会引起较大的冲击。
7. 螺纹连接的基本形式有哪些？分析它们各适合用于何种场合？【答案】螺纹联接的基本形式有：螺栓联接、双头螺柱联接、螺钉联接和紧定螺钉联接。
机械原理与设计第二阶段练习含答案江南大学Word版
江南大学现代远程教育 第二阶段练习题考试科目:《机械原理与设计》第9章至第18章（总分100分）一、单项选择题（本题共10小题，每小题2分，共20分）1、在被联接件均不太厚，且需要经常装拆的场合，宜采用（ A ）。
A 、普通螺栓联接 B 、双头螺柱联接 C 、螺钉联接 D 、紧定螺钉联接2、对于闭式软齿面齿轮传动，其主要失效形式是（C ）。
A 、磨粒磨损 B 、胶合 C 、点蚀 D 、疲劳折断3、带传动是借助带和带轮间的（B ）来传递动力和运动的。
A 、啮合 B 、摩擦 C 、粘接 D 、联接4、影响齿轮齿面接触疲劳强度的主要参数是（A ）。
A 、中心距B 、模数C 、模数和齿数D 、模数和齿宽5、渐开线齿轮的轴承磨损后，中心距变大，这时传动比（A ）。
A 、不变 B 、无法确定C 、变大D 、变小6、通常把轴设计为阶梯形的主要目的在于（ D ）。
A 、加工制造方便B 、满足等强度要求C 、满足刚度要求D 、便于轴上零件的装拆7、联轴器型号的选择依据应该是（B ）。
A 、被联接两轴直径和转速 B 、被联接两轴直径、计算转矩和转速C 、转速和计算转矩D 、计算转矩和被联接两轴直径8、心轴所承受的载荷是（A ）。
A 、弯矩 B 、弯矩和扭矩 C 、扭矩 D 、拉应力9、在齿轮传动的弯曲强度计算中，齿轮的齿形系数与（A ）有关。
A 、齿数 B 、齿宽系数 C 、模数 D 、传动比10、向心推力轴承承受轴向载荷的能力与（ B ）有关。
A 、轴承宽度B 、轴承的接触角C 、轴承的载荷角D 、滚动体数目二、填空题（本题共5小题，每小题2分，共10分）1、衡量链传动承载能力的主要参数是 链节距 。
2、在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1 大于 大齿轮齿宽b2。
3、带传动中，带轮直径越大，带的弯曲应力就越 小 。
4、滚动轴承额定寿命与额定动负荷之间的关系为 ，其中P 为 当量动负荷 。
L cp=()ε5、一对渐开线齿轮传动，它们的齿面接触应力的关系是σσH H12=。
机械原理及设计思考题练习题 (2)
第3 章 凸轮设计思考题1 凸轮机构按凸轮的形状分为哪几种？2 凸轮机构按凸轮的运动形式分为哪几种？3 从动件的常用运动规律有哪几种？它们各有什么特点？4 当要求凸轮机构从动件的运动没有冲击时，可选择那些常用运动规律？5 何为凸轮机构的偏距圆？6 何为凸轮的理论轮廓？何为凸轮的实际轮廓？两者有何联系与区别？7理论轮廓相同而实际轮廓不同的两个对心移动滚子从动件盘形凸轮机构，其从动件的运动规律是否相同？8在移动滚子从动件盘形凸轮机构中，若凸轮实际轮廓保持不变，而增大或减小滚子半径，从动件的运动规律是否发生变化？9 何为凸轮机构的压力角？为减小推程压力角，可采取哪些措施？10 在移动滚子从动件盘形凸轮机构的设计中，采用偏置从动件的主要目的是什么？偏置方向应如何选取？11 在移动平底从动件盘形凸轮机构的设计中，采用偏置从动件的主要目的是什么？偏置方向应如何选取？12 在滚子型从动件盘形凸轮机构的设计中，可能会出现运动失真现象，造成这种现象的原因可能有哪些？怎么避免？习题1 在直动从动件盘形凸轮机构中，从动件动程h =50mm ，其运动规律为：凸轮回转°=Φ120，从动件推程为等加速等减速运动规律；凸轮回转°=Φ90s ，从动件远休止；凸轮继续回转°=Φ′120，从动件回程为简谐运动规律；凸轮继续回转，从动件近休止。
写出从动件各阶段的位移方程式，并画出其完整的位移线图。
2 习题图 1为一尖顶直动从动件盘形凸轮机构从动件的部分运动线图。
试根据s 、v 和a 之间的对应关系定性地补全该运动曲线，并指出该凸轮机构工作时，何处有刚性冲击？何处有柔性冲击？习题图 13 在直动从动件盘形凸轮机构中，已知从动件动程h =50mm ，凸轮推程运动角°=Φ90。
求当凸轮转速min /60r n =时，从动件分别作等速、等加速等减速、余弦加速度和正弦加速度四种常用运动规律的最大速度max v 、最大加速度max a 及所对应的凸轮转角。
机械设计基础2》试题样卷库（问答题答案）
机械设计基础2》试题样卷库（问答题答案）《机械设计基础2》试题样卷库简答题答案课程概论1、机械设计基础的性质与任务。
答案：机械设计基础是⼀门重要的技术基础课，是⼀门具体研究机器或机构的原理、特性、设计计算的技术基础课程。
它是研究机械类产品的设计、开发、制造，满⾜经济发展和社会需求的基础知识课程。
机械设计⼯作涉及⼯程技术的各个领域。
⼀台新的设备在设计阶段，要根据设计要求确定⼯作原理及合理的结构，进⾏运动、动⼒、强度、刚度分析，完成图样设计，还要研究在制造、销售、使⽤以及售后服务等⽅⾯的问题。
设计⼈员除必须具有机械设计及与机械设相关的深厚的基础知识和专业知识外，还要有饱满的创造热情。
2、机器的主要特征。
答案：(1)它们都是⼈为实体（构件）的组合。
(2)各个运动实体（构件）之间具有确定的相对运动。
(3)能够实现能量的转换，代替或减轻⼈类完成有⽤的机械功。
3、⼀部完整的机器由以下四部分组成答案：根据功能的不同，⼀部完整的机器由以下四部分组成：(1)原动部分：机器的动⼒来源。
(2)⼯作部分：完成⼯作任务的部分。
(3)传动部分：把原动机的运动和动⼒传递给⼯作机。
(4)控制部分：使机器的原动部分、传动部分、⼯作部分按⼀定的顺序和规律运动，完成给定的⼯作循环。
4、什么叫机构机构的主要特征。
答案：机构是由两个以上具有确定相对运动的构件组成的。
机构的主要特征：(1)它们都是⼈为实体（构件）的组合;(2)各个运动实体之间具有确定的相对运动。
从结构和运动学的⾓度分析，机器机构之间并⽆区别，都是具有确定相对运动的各种实物的组合，所以，通常将机器和机构统称为机械。
5、机械分类。
答案：根据⽤途不同，机械可分为：(1)动⼒机械实现机械能与其他形式能量间的转换。
(2)加⼯机械改变物料的结构形状、性质及状态。
(3)运输机械改变⼈或物料的空间位置。
(4)信息机械获取或处理各种信息。
6、什么叫构件答案：构件所谓构件，是指机构的基本运动单元。
机械原理 2
第二章一、填空题（将正确的答案填在题中横线上方空格处）。
1、两构件之间以线接触所组成的平面运动副，称为 高 副，它产生 1 个约束，而保留了 2 个自由度。
2、机构具有确定的相对运动条件是原动件数 等于 机构的自由度。
3、在平面机构中若引入一个高副将引入__1____个约束，而引入一个低副将引入___2__个约束，构件数、约束数与机构自由度的关系是 H L 23p p n F --= 。
4、计算平面机构自由度的公式为H L 23p p n F --= ，应用此公式时应注意判断：(A) 复合铰链，(B) 局部自由度，(C) 虚约束。
5.平面运动副的最大约束数为 2 ，最小约束数为 1 。
6.组成机构的要素是 构件 和 运动副 ；构件是机构中的 一个独立的运动单元体。
7.机构中的运动副是指 两个构件直接接触而组成的可动的连接。
二、是非题（用“Y ”表示正确，“N ”表示错误填在题末的括号中）。
1、机器中独立运动的单元体，称为零件。
---------( N )2、具有局部自由度和虚约束的机构，在计算机构的自由度时，应当首先除去局部自由度和虚约束。
------( Y )3、机构中的虚约束，如果制造、安装精度不够时，会成为真约束。
----------( N )4、六个构件组成同一回转轴线的转动副，则该处共有三个转动副。
--------( N )5、当机构的自由度F >0，且等于原动件数，则该机构即具有确定的相对运动。
( Y )6.任何具有确定运动的机构中，除机架、原动件及其相连的运动副以外的从动件系统的自由度都等于零。
----( Y )7.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
( Y ) 三、选择题（将正确的代码A 、B 、C 、D 填入横线上方的空格处）。
1、在机构中原动件数目 B 机构自由度时，该机构具有确定的运动。
(A)小于；(B)等于；(C)大于。
2、机构中的构件是由一个或多个零件所组成，这些零件间 B 产生任何相对运动。
机械设计基础考试试题卷二及参考答案
班级_______________姓名_________________学号________________装 订 线一、填空题28%1按表面间摩擦状态不同,滑动轴承可分为 滑动轴承和 滑动轴承。
2普通螺栓连接的凸缘联轴器是通过 传递转矩的；铰制孔螺栓连接的凸缘联轴器是通过 传递转矩的。
3蜗杆传动中，蜗杆分度圆柱上的螺旋线升角应等于蜗轮分度圆上的螺旋角，且两螺旋线方向应 。
4.机构具有确定运动的条件是（1） （2） 。
5.曲柄摇杆机构中，当 与 处于两次共线位置之一时，出现最小传动角。
6.在凸轮机构四种常用的推杆运动规律中， 运动规律有刚性冲击； 运动规律和 运动规律有柔性冲击。
7．齿轮传动的重合度越大，表示同时参与啮合的轮齿对数 、齿轮传动也越 。
8． 运动副是指能使两构件之间既能保持 接触，而又能产生一定的形式相对运动的 。
9． 三角带表面上印有B2240，它表示该三角带是 型、 长度为2240mm 。
10．凸轮机构基圆半径越 、压力角越 、机构传动性能越好。
11．闭式软齿面齿轮传动的强度设计，首先按 强度条件计算，校核 。
12．由于渐开线齿轮的传动比等于 ，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。
13．常用的间歇运动机构主要有 、 、 等。
14．轴上安装零件有确定的位置，所以要对轴上的零件进行 固定和 固定。
二、简答、判断题21%1.试述摩擦型带传动工作中为什么会产生弹性滑动现象？写出滑动率计算式。
（7分）2.叙述转轴的主要设计步骤，并说明原因。
（7分）3、（1）试述铰链四杆机构曲柄存在的条件； （2）根据图中所注尺寸判断是曲柄摇杆机构、双曲柄机构、还是双摇杆机构，写出判断过程。
（7分）三、作图题21%1．图示为两级蜗杆减速器，蜗轮4为右旋，逆时针方向转动，要求在Ⅱ轴上的蜗杆3与蜗向力方向相反。
要求如图所示：（1）画出蜗杆1的旋转方向，画出蜗轮2的螺旋线方向；（2）画出蜗轮2与蜗杆3的所受各力的方向（ 表示方向垂直纸面向里，⊙表示方向垂直纸面向外）；（3）画出蜗杆3的螺旋线方向及其旋转方向。
机械设计(2)模拟试卷及参考答案
机械设计（2）模拟试卷及参考答案一、是非题（对的用“√”表示，错的用“×”表示，每小题1分，共10分）1.在链传动设计中，链节数一般选奇数为宜。
（×）2.在蜗杆传动中，当量摩擦系数随齿面相对滑动速度的增大而增大。
(×)3.单万向联轴器的从动轴角速度不均匀，改用双万向联轴器后，从动轴的角速度即可变为均匀。
(×)4.为了提高轴的刚度，轴的材料可以采用合金钢来代替碳素钢。
（×)5.在蜗杆传动中，蜗杆头数越多，则蜗杆传动的效率就越高。
(√)6.齿式联轴器是一种无弹性元件的挠性联轴器，它对轴的安装精度要求不高，允许有一定的偏移量。
（√）7.滚动轴承的静强度安全系数S0只能大于1。
（×）8.动压滑动轴承热平衡计算时，若进油温度t i<35℃，则说明轴承发热不严重。
（×)9.滚动轴承轴向预紧的主要目的是为了提高轴承的承载能力。
(×)10.在滑动轴承设计中，适当选用较大的宽径比会提高承载能力。
（√）11.在带、链两级传动中，宜将带传动放在高速级。
（√）12.在链传动中，张紧轮宜安装在靠近主动轮的松边外侧上。
(√)13.在蜗杆传动中，中心距a = (d2+d1)/2 = m(z1+z2)/2。
(×)14.在工作时只承受弯矩而不承受转矩的轴，其工作应力一定是对称循环变应力。
（×)15.选择联轴器规格型号时的主要依据之一是：T ca＜[T]。
(√)16.在不完全液体润滑滑动轴承设计中，限制pv值的主要目的是限制轴承的温升。
（√）17.滚动球轴承在工作时滚动体上某一点的载荷及应力均呈周期性的不稳定变化。
（√）18.毡圈密封装置的毡圈及轴承盖上的装毡圈槽都是矩形截面，目的是为了得到较好密封效(×)19.刚性联轴器在安装时要求两轴严格对中，而挠性联轴器在安装时可以不考虑对中问题。
（×）20.为了增加油膜压力，液体动力润滑的向心滑动轴承中，一般油槽应开在承载区。
机械原理与设计二试题2标准答案
《机械原理与设计》（二）试题2标准答案一、填空（每空1分，共20分）1.在疲劳曲线上，以循环基数N o为界分为两个区：当N > N o时，为（无限寿命区）区；当N VN o时，为（有限寿命区）区。
2.刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。
零件材料的弹性模量越小，其刚度就越（小）。
3.润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。
4•为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。
5.正是由于（弹性滑动）现象，使带传动的传动比不准确。
带传动的主要失效形式为（打滑）和（带的疲劳破坏）。
6.蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
7•链传动水平布置时，最好（紧边）边在上，（松边）在下。
&设计中，应根据被联接轴的转速、（转矩）和（直径）选择联轴器的型号。
9•径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率；。
10.对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（ 1.5 ）个键计算。
二、判断题（每小题1分，共10分）（正确的划，错误的划“X” ）1•十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（X ）2.两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。
（V ）3•在计算转轴的强度时，安全系数法比当量弯矩法更精确。
（V ）4.相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。
（X ）5•闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。
（X ）6.由于链传动不需要张紧力，故作用在轴上的载荷较小。
（V ）7•正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。
（X ）&楔键只能用于单向传动，双向传动时，必须采用两个楔键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考试科目:《机械原理与设计》第9章至第18章（总分100分）
学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
一、单项选择题（本题共10小题，每小题2分，共20分）
1、在被联接件均不太厚，且需要经常装拆的场合，宜采用（）。
A、普通螺栓联接
B、双头螺柱联接
C、螺钉联接
D、紧定螺钉联接
2、对于闭式软齿面齿轮传动，其主要失效形式是（）。
A、磨粒磨损
B、胶合
C、点蚀
D、疲劳折断
3、带传动是借助带和带轮间的（）来传递动力和运动的。
A、啮合
B、摩擦
C、粘接
D、联接
4、影响齿轮齿面接触疲劳强度的主要参数是（）。
A、中心距
B、模数
C、模数和齿数
D、模数和齿宽
5、渐开线齿轮的轴承磨损后，中心距变大，这时传动比（）。
A、不变
B、无法确定
C、变大
D、变小
6、通常把轴设计为阶梯形的主要目的在于（）。
A、加工制造方便
B、满足等强度要求
C、满足刚度要求
D、便于轴上零件的装拆
7、联轴器型号的选择依据应该是（）。
A、被联接两轴直径和转速
B、被联接两轴直径、计算转矩和转速
C、转速和计算转矩
D、计算转矩和被联接两轴直径
8、心轴所承受的载荷是（）。
A、弯矩
B、弯矩和扭矩
C、扭矩
D、拉应力
9、在齿轮传动的弯曲强度计算中，齿轮的齿形系数与（）有关。
A、齿数
B、齿宽系数
C、模数
D、传动比
10、向心推力轴承承受轴向载荷的能力与（）有关。
A、轴承宽度
B、轴承的接触角
C、轴承的载荷角
D、滚动体数目
二、填空题（本题共5小题，每小题2分，共10分）
1、衡量链传动承载能力的主要参数是。
2、在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1 大齿轮齿宽b2。
3、带传动中，带轮直径越大，带的弯曲应力就越。
4、滚动轴承额定寿命与额定动负荷之间的关系为L
c
p
=()ε
，其中P为。
5、一对渐开线齿轮传动，它们的齿面接触应力的关系是。
三、简答题（本题共3小题，每小题5分，共15分）
1、试写出7208轴承的类型、直径系列和内径尺寸。
2、轴的设计步骤是什么？
3、在带传动设计时，当包角过小应采取什么措施？
四、作图题（本题共3小题，每小题5分，共15分）
1、画出V带在轮槽中的截面图。
2、画出普通螺栓联接。
3、如图所示的蜗杆传动中，蜗杆为主动件，其转向如图示。
试在图中画出蜗杆、蜗轮的螺旋线方向，蜗杆蜗轮在啮合点处的圆周力Ft1、Ft2及轴向力Fa1、Fa2。
五、设计计算题（本题共4小题，每小题10分，共40分）
1、如图所示螺栓联接中采用两个M20（d1=17.294mm）的螺栓，其许用拉应力[σ]=160N/mm2，被联接件结合面间的摩擦系数f=0.15，又可靠性系数kf=1.2，试计算该联接允许传递的静载荷F。
2、图示轴承装置，采用一对7312AC轴承（轴承派生轴向力S=0.7R），已知R1=4000N，R2=2000N，Ka=1000N。
试：
（1）写出该轴承代号中各数字所代表的含义是什么？
（2）求轴承所受轴向载荷A1、A2？
3、计算图示平面机构的自由度。
z4=40。
试求传动经i14 。
附：参考答案：
一、单项选择题（本题共10小题，每小题2分，共20分）
1、A
2、C
3、B
4、A
5、A
6、D
7、B
8、A
9、A 10、B
二、填空题（本题共5小题，每小题2分，共10分）
1、链节距
2、大于
3、小
4、当量动负荷
5、σσ
H H
12
=
三、简答题（本题共3小题，每小题5分，共15分）
1、答：7208轴承为角接触球轴承，直径系列为2（轻）系列，内径为d=8×5=40mm。
2、答：选材料，初算轴径，轴的结构设计，验算轴的刚度、强度，绘制轴的工作图。
3、答：可采用如下措施:1)增大中心距；2)控制传动比；3)增设张紧轮装置。
四、作图题（本题共3小题，每小题5分，共15分）
1、
2、
3、
五、设计计算题（本题共4小题，每小题10分，共40分） 1、解：m=2，z=2，
][413.1210
σπ≤d F ；
160
294.174
1
3.120
≤⨯⨯πF ，得F0=2.89×104N ，
zmfF0≥kfF ；2×2×0.15×2.89×104≥1.2F ，得F=1.445×104N 。
2、解：（1）“7”表示轴承类型为角接触球轴承，“3”表示直径系列为中系列，“12”表示轴承内径为60mm ，
F F F a2
（2）S1=0.7R1=0.7×4000=2800N， S2=0.7R2=0.7×2000=1400N，S2+Ka=1400+1000=2400N<S1，故轴承2为压紧端，故A1=S1=2800N，A2= S1-Ka=2800-1000=1800N。
3、n=4 Pl=6 F=3n-2Pl=0
4、i14=，z2z3z4/ z1z2'z3'=40×30×40/20×20×20=6。
