机械原理:第12章 机构组合与创新设计
机械原理组合机构

机械原理组合机构机械原理是研究和分析机械工作原理和运动规律的学科,它是机械设计的基础课。
而组合机构是由若干个副动件与主动件相联结构成的,用于实现机械运动传递或者转换的装置。
组合机构可以实现各种不同的运动传递和转换,广泛应用于工业生产和日常生活中。
组合机构的分类有很多种,常见的有平面机构、空间机构、连杆机构等。
平面机构是在同一平面内运动的机构,常见的有曲柄滑块机构、摩擦滑块机构等;空间机构是在三维空间内运动的机构,常见的有球面机构、凸轮机构等;连杆机构是由若干个连杆构成的机构,根据连杆连接方式的不同,可以分为平面连杆机构和空间连杆机构。
在机械原理中,组合机构的设计和分析都离不开运动分析和力学分析。
运动分析主要是分析机构的运动学特性,包括机构的自由度、运动链、滞环以及运动规律等;力学分析主要是分析机构的力学特性,包括受力分析、力传递和传动比等。
这两个方面的分析对于组合机构的设计和优化都具有重要的意义。
组合机构的设计需要考虑诸多因素,如机构的传动比、运动速度、精确度、布置紧凑度、稳定性等。
传动比是指输入输出转速之比,决定了机构的运动规律和运动速度;运动速度是指机构中各副动件的运动速度,要满足机构的工作要求;精确度是指机构计算值和实际值之间的误差,要求精密度高;布置紧凑度是指机构结构的紧凑程度,要占用空间小;稳定性是指机构的稳定性和可靠性,要考虑机构的振动和噪声问题。
在组合机构的设计中,常见的机构有摩擦滑块机构、曲柄滑块机构、摩擦轮机构等。
摩擦滑块机构是利用摩擦力传递运动的机构,广泛应用于制动器、离合器等装置中;曲柄滑块机构是利用转动运动和滑动运动综合传递运动的机构,常见于往复运动的工作装置中;摩擦轮机构是利用摩擦轮与工件接触产生转动运动的机构,常用于升降装置和传送带等。
总之,机械原理中的组合机构是一种用于实现机械运动传递和转换的装置,通过运动分析和力学分析可以设计和分析各种组合机构。
在设计组合机构时需要考虑传动比、运动速度、精确度、布置紧凑度和稳定性等因素,常见的机构有摩擦滑块机构、曲柄滑块机构和摩擦轮机构等。
机械原理第12章机械运动方案设计精品PPT课件

机械运动方案设计是对机械进行设计的最为重要的 环节。运动方案设计的优劣,决定了这部机械的性 能、造价、市场前景。所谓运动方案的设计,是设 计者从多种原动机、基本机构和组合机构中选择出 合适的组合成为一部完成指定工作任务的机械系统 的全面构思。在设计之初,这种构思往往是最为艰 难的。因为完成同一工作任务,可以有多种不同工 作原理,即使工作原理相同,而设计方案也可能迥 然不同。经过认真详细地分析比较,会发现各种不 同的方案各有利弊,然后根据主要的评价原则,舍 其余而选其一。这种淘汰过程往往也是非常艰苦的。 运动方案设计的结果常常是绘出一张由线条和符号 组成的机械运动简图。
从对牛头刨床的分析可以看出,不同执行构件的运动可由不同或相同的机构去分别完成,但由 于各机构间紧密的传动配合关系,使其运动必然相互协调一致或有序,这是因为所有的运动都 服务于工件表面刨削这同一任务。
图12.1 牛头刨床
对于一部机械或机器的设计,一般应遵循以下步骤: (1) 确定其所要完成的工作任务。如进行工件的切削加工、锻压钢坯、搬运工
第12章 机ቤተ መጻሕፍቲ ባይዱ运动方案设计

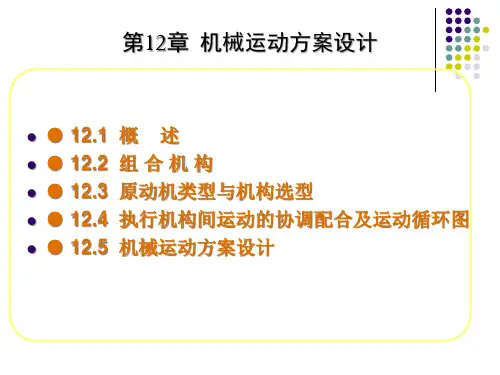

● 12.1 概 述 ● 12.2 组 合 机 构 ● 12.3 原动机类型与机构选型 ● 12.4 执行机构间运动的协调配合及运动循环图 ● 12.5 机械运动方案设计
第12章 机械运动方案设计
内容提要 :主要介绍机械系统运动方案设计的任务 及主要设计步骤;原动机的类型、执行构件的运动 类型、执行机构和传动机构类型和选择;执行构件 的协调配合关系和运动循环图及其绘制方法;机构 组合的基本知识及常用的拟订机械传动系统方案的 方法。
件等,不同的工作任务应设计不同的机械完成。 (2) 根据机器的工作任务要求进行功能分解。对需要采取的加工工艺方法或工
在机械创新设计课程中机构组合的教学实践

示例 :在 图3 前置机构AB D中输出构件DC 中, C 与 后置机 构DE 中输入构件DE F 固结, 形成 串联机构 。合 理进行机 构尺度综合后, 可获得滑块 的特定运动规律 。
而产生轴 向移动 。这样传输给蜗轮的运动是转动 与移 动两个运动的合成 。这种机构 常用于机床 , 作为运动误
I SSN1 72 1 8 6 — 43
CN1 - 1499 ' 4/" 1
中 观代黼 装 国 备
2 1期 0第27 总 第期 1 9 1 1 年
在机械创新设计课程中机构组合的教学实践
潘金坤
南京工程学院 江苏南京 2 15 117
摘 要 :机械创新设计 是培养机械类 专业 学生创 新能力的重要课程,机构组合创新设计是该课程 的一项核心 内容 。介绍 了
叠加组合是指在一个基本机构 的可动构件上再安 装 1 以上 基本机构 的组合方式 。支撑 机构称 为基 础 个 机 构, 安装 在基础机 构可 动构件上 的机构 称为 附加 机
构 。有2 形式 , 图8 示 。 种 如 所
图4并联 组合
示例 :如 图5 所示为 I型并联机构, I 4 个主动滑块的 移 动共 同驱动一个 曲柄的输 出, 以实现 运动 的合成, 这 类组合方式是设计 多缸发动机 的理论依据 。
构创 意 组 合 实 验 台( 图 1所 示 ) 学 生做 实验 时, 用 如 1 。 应
所学的机构创新设计知识, 进行创意构思, 拼装 出各种机 构模型, 然后利用实验台的可视化参数分析功能进行模 拟演示, 分析构件 的运动规律并利用计算机显示相 关运 动曲线, 据此修正 、完善 自己的设计。通过机构创新拼 装实验, 可大大提高学生的创新意识和实践动手能力 。
机构组合设计与创新教材课件

培养观察和思考能力
引导学生观察生活和工程实践中的问 题,思考解决方案,提高创新能力。
实践创新项目
组织学生参加创新项目,实践创新思 维和机构组合设计,培养创新能力和 团队合作精神。
机构组合设计的未来发展趋势
01
智能化设计
利用人工智能、机器学习等技术 ,实现机构组合设计的智能化,
功能的装置。
机构的分类
按照不同的分类标准,机构可以分 为很多种,如按照运动形式分类、 按照功能分类等。
机构的基本元素
机构的基本元素包括构件、运动副 和约束。
机构的组合方式
01
02
03
04
基本机构的组合
将基本机构按照一定的方式进 行组合,可以形成复杂的机构
。
串联式组合
将多个基本机构首尾串联连接 ,每个机构都是独立运动的。
挑战
随着科技的不断进步,对机构组合设计的要求也越来越高, 需要不断探索新的设计方法和思路。同时,机构组合设计需 要综合考虑机械、电子、控制等多个领域的知识和技术,对 设计师的综合素质要求较高。
机遇
随着机器人、航空航天、智能制造等领域的快速发展,对机 构组合设计的需求越来越大,为设计师提供了更多的机会和 挑战。同时,新技术的发展也为机构组合设计带来了更多的 可能性,设计师可以不断创新和尝试。
卫星姿态控制系统
机构组合设计在卫星姿态控制系统领域的应用, 能够实现卫星的精确姿态控制和稳定运行,提高 卫星的工作效率和可靠性。
机构组合设计在汽车制造领域的应用
底盘系统
01
机构组合设计在汽车底盘系统领域的应用,能够实现底盘的轻
量化、高效化和可靠性,提高汽车性能。
机械原理其它常用机构

外啮合式
20
铣刀 8
9
2
球拍 6
靠模凸轮
作者:潘存云教授
7
不完全齿轮1
不完全齿轮1 5
1
34
乒乓球拍专用靠模铣床
15.10.2020
21
退煤饼
压制
作者:潘存云教授
不完全齿轮 锁止弧
填料
填料
15.10.2020
锁止弧
蜂窝煤饼压制机
使运动平稳
瞬心线附加杆
22
§12-7 非圆齿轮机构
s / rφ =l /r2π s=lφ/2π
3
12
K
作者:潘存云教授
K向
15.10.2020
s
l
rφ
r2π
27
图示螺旋机构中,螺母A固 定,螺母2可沿轴向移动,
且: lA≠lB
当A、B段螺纹旋向相同时, 螺杆1相对于机架3的位移为:
s1=lAφ/2π
lA
A
作者:潘作存者云:教潘授存云教授
3 2B
B
工作原理:外套筒逆时针转 动时,滚子楔紧→内套筒 随之转动,当外套筒顺时针 转动 时,滚子松开 →内套筒不动。
特点:传递运动较平稳、无噪声,
从动件的转角可作无级调整。
易出现打滑现象,运动准确性较差,
不15.1适0.2020合用于精确传递运动的场合
9
摩擦自锁式 棘轮机构
15.10.2020
滚子楔紧式
15.10.2020
2'
2
1
2
3
3
6
特点及应用
结构简单、转角 可调、转向可变。 但只能有级调节动 程, 且棘爪在齿背 滑行会引起噪音、 冲击和磨损→高速 时不宜采用。
机构的组合与创新设计

C B
A
D
B
C
A
z1
o2
H
z2
o1
3、基本机构的应用 1) 基本机构的单独使用
基本机构可以直接应用在机械装置中,只有一些简单机械中才包含一个基本机构,如空气压 缩机中包含一个曲柄滑块机构。
2 )互不连接的基本机构的组合
若干个互不连接、单独工作的基本机构可以组成复杂的机械系统。各基本机构之间进行运动协调 设计。
C
A B
I 型封闭组合机构
D
F
III 型封闭组合机构
封闭组合实例
第七节 其他类型的机构组合与创新 设计
一、机构的混合组合方法 工程中的实用机构系统中,经常联合使用上述组合方法,称为混合组合法。如串联组合后再并
联组合,串联组合后再叠加杆组组合等。
二、附加约束组合法
附加约束组合法是指在多自由度机构中,人为地增加约束条件,从而达到创新设计的目的。
连接级杆组 RRP杆组连接到原动件和机架上
B +
C A
D B
E
A
C
B C
A
+ D
E
RRR杆组连接到原动件和机架上
+B A
C
B
=
D A
RRR杆组连接机构的从动件 和机架上
B =
A
CE D
C
D+
E
F G
F E
B
A
F G
G C D
连接级杆组到一个原动件和机架上
D
E
F
+
=
C
B
A
G
D F
B
A
E
C G
3R3R杆组连接到三个原动件(并联机构)
机构的并联组合与创新设计

与创新设计1基本概念若干个单自由度基本机构的输入构件连接在一起,保留各自的输出运动;或若干个单自由度机构的输出构件连接在一起,保留各自的输入运动;或有共同的输入构件与输出构件的连接,称为并行连接。
根据并联机构输入与输出特性的不同,分为三种并联组合方法。
分类2各机构有共同的输入件,保留各自的输出运动的连接方式,称为Ⅰ型并联;I型并联机构并联组合框图各机构有各自的输入件,保留相同输出运动的连接方式,称为Ⅱ型并联分类2各机构有共同的输入运动和共同的输出运动的连接方式,称为Ⅲ型并联。
Ⅱ型并联机构并联组合框图Ⅲ型并联机构并联组合框图3组合示例Ⅰ型并联组合3组合示例Ⅰ型并联组合组合示例3Ⅱ型并联组合Ⅲ型并联组合示意图串联机构组合的目的主要是改变后置机构的运动速度或运动规律并联机构的组合目的主要是改变机构的动力性能,有时也用于实现运动的分解或运动的合成。
并联组合的基本原则1.对称并联相同机构实现机构的平衡2.实现运动的分解与合成3.改善机构受力状态4.同类机构或不同类机构都可以并联组合1对称并联相同机构,实现机构的平衡通过对称并联同类机构,可以实现机构惯性力的部分平衡与完全平衡。
利用I型并联组合可实现此类目的。
2实现运动的分解与合成I型并联组合可以实现运动的分解,II型并联组合可以实现运动的合成。
改善机构受力状态(1/2)3III型并联组合机构可使机构的受力状况大大改善,因而在冲床、压床机构中得到广泛的应用。
插入动画改善机构受力状态(2/2)3三个平动齿轮共同驱动一个外齿轮减速输出,不但增加了运动平稳性,而且改善了传力性能。
4同类机构也可以并联组合,不同类机构也可以并联组合为并联组合的设计提供了广泛的应用前景。
机械原理(第七版)孙桓主编第12章

八、其他常用机构1.将连续回转运动转换为单向间歇转动的机构有、、。
2.当原动件作等速转动时,为了使从动件获得间歇的转动,则可以采用机构。
(写出三种机构名称。
)3.欲将一匀速回转运动转变成单向间歇回转运动,采用的机构有、、等,其中间歇时间可调的机构是机构。
4.齿式棘轮机构制动爪的作用是。
5.径向槽均布的槽轮机构槽轮的最少槽数为。
6.槽数z=4的外啮合槽轮机构,主动销数最多应为。
7.不完全齿轮机构在运动过程中传动比是,而槽轮机构在运动过程中传动比则是。
8.单万向联轴节的转动不均匀系数随两轴夹角β的增大而。
9.传动两相交轴间的运动而又要求两轴间夹角经常变化时可以采用机构。
10.能实现间歇运动的机构有、、。
11.在棘轮机构中,为使棘爪能自动啮紧棘轮齿根不滑脱的条件是。
12.在齿式棘轮机构中,棘轮的模数m是与之比;槽轮的运动系数k是指在主动拨盘的内,时间t与时间t之比。
13.图示棘轮机构棘爪自动啮入的条件是。
14.四槽单销的外槽轮机构的运动系数为。
15.轮齿式棘轮机构的转角可以调整。
(A)有级;(B)无级16.在单销四槽的外槽轮机构中,槽轮转动的时间与静止的时间之比为。
17.有一外槽轮机构,已知槽轮的槽数z=4,转臂上装有一个圆销,则该槽轮机构的运动系k,静止系数k=。
数18.径向槽均布的外槽轮机构,其径向槽数最少数为,利用槽轮上的作为槽轮机构中的定位装置,齿式棘轮机构棘齿齿面的偏角φ应棘爪与棘齿间的摩擦角。
19.槽轮机构是由、、组成的。
对于原动件转一周槽轮只运动一次的单销外槽轮机构来说,槽轮的槽数应不小于;机构的运动特性系数总小于。
20.主动盘单圆销、径向槽均布的槽轮机构中,槽轮的最少槽数为个,槽数愈多柔性冲击将;在一个运动周期中,其时间与之比称为槽轮机构的运动特性系数k。
21.用单万向节传递相交轴之间的运动时,其瞬时角速比,平均角速比。
22.双万向节传递相交轴之间的运动,在满足下列条件时其主、从动轴角速比为1:193(1);(2)。
《机械原理》课件 第12章 其它常用机构

为棘轮的单向间歇运动
当主动件作逆时针方向摆动时,驱动 棘爪便插入棘轮的齿槽中,使棘轮跟 着转过一定角度,此时,制动爪在棘 轮的齿背上滑动。当主动件顺时针方 向转动时,制动爪便阻止棘轮发生顺 时针方向转动,而驱动棘爪却能够在 棘轮齿背上滑过,当主动件作连续的 往复摆动时,棘轮便作单向的间歇运 动。
二、槽轮机构的类型(续) 球面槽轮机构
动画
特点: 主动轮1和拨销3的 轴线均通过球心。
当只有一个拨销时, 动停时间相等;
当对称布置两个拨 销时,可以实现连 续转动。
二、槽论机构应用
一般用于转速不很高的自动机械、轻工机 械或仪器仪表中。 电 影 放 映 机 的 送 片 机 构
动画
12-3 凸轮式间歇运动机构
12-2 槽轮机构
一、槽轮机构的组成及工作特点
动画演示
典型槽轮机构的组成:由主动 拨盘、从动槽轮和机架等组成。
槽轮机构的工作原理:主动拨 盘连续转动,当主动拨盘的圆 销A未进入槽轮径向槽时,槽 轮在锁,静止不动;当主动拨 盘的圆销A进入槽轮径向槽时, 槽轮受圆销A驱动而转动。从 而使槽轮做间歇运动。
一、 万向联轴节机构的组成和应用 万向联轴节
万向联轴节机构用于传递两相交轴间的运动和动力, 广泛用于汽车、机床等机械中;
二、万向联轴节机构的类型
传动过程中,两轴 夹角可以变动,为 变角传动机构。
动画
◆单万向联轴节机构
两轴瞬时角速 比随时变化,并 不恒等于1
单万向联轴节机构两特殊位置的机构运动简图
2' = 1 / cos
本章教学内容
12-1棘轮机构 12-2槽轮机构螺旋机构 12-3凸轮式间歇运动机构 12-4不完全齿轮机构 12-5万向联轴节机构 12-6组合机构
机械原理机构创新设计图例

图1 曲柄滑块机构示意图图4-2 曲柄摇杆机构示意图
图4-3 内燃机机构示意图图4-4 精压机机构示意图
图4-5 牛头刨床机构示意图
图6 两齿轮—曲柄摇杆机构示意图
图7 喷气织机开口机构示意图图4-8 冲压机构示意图
图4-9 筛料机构示意图图4-10 插床机构示意图
图11 凸轮—连杆组合机构示意图图12 凸轮—五连杆机构示意图
图13 行程放大机构示意图图14 自卸货车翻转机构示意图
图15 齿轮齿条—双曲柄滑块机构示意图图16 盘型凸轮(尖端推杆)机构示意图
图17 冲压机构示意图
图18 双摆杆摆角放大机构示意图
图19 双摇杆机构示意图。
大学_机械原理(江帆著)课后答案下载

机械原理(江帆著)课后答案下载机械原理(江帆著)课后答案下载江帆主编的《机械原理(普通高等教育十二五卓越工程能力培养改革创新型规划教材)》按照项目驱动理论教学原则,为了配合驱动项目开展,采取“总一分一总”的思路进行章节安排,即先介绍机构基本知识、常用机构、机械运动方案设计及实例分析,再介绍机构结构分析、机构运动分析、机构力学分析、机构设计基础、机械效率与平衡及速度波动调节等基础知识。
在此基础上,介绍机构创新设计方法及优化方法,包括再生链的杆机构创新设计方法、TRIZ理论机构创新设计方法、机构优化设计等。
第1、3章为总体介绍,第4~11章为基础知识,第12章为机构创新设计与优化。
机械原理(江帆著):推荐理由前言第1章绪论1.1 机械、机器与机构1.2 课程目标与任务1.3 本课程驱动项目与导入项目参考1.4 本课程课堂教学组织顺序建议第2章机构组成、类型、应用及进展2.1 机构的基本组成2.2 机构运动简图2.3 机构类型及其应用思考题习题第3章机械运动方案设计及实例分析 3.1 机械运动方案设计过程3.2 机械产品的需求分析3.3 机械总功能分析与功能分解3.4 执行机构的运动协调设计3.5 机械系统运动方案选型设计3.6 机械运动方案设计实例分析思考题习题第4章机构的结构分析4.1 机构的自由度分析4.2 机构自由度分析中的关键问题4.3 机构的组成原理4.4 平面机构中高副用低副代替的方法 4.5 机构结构分类及结构分析思考题习题第5章机构运动学分析5.1 机构运动分析的目的.和方法5.2 基于速度瞬心法的机构速度分析5.3 基于矢量方程图解法的平面机构运动分析 5.4 基于解析法的平面机构运动分析思考题习题第6章机构力学分析6.1 机构力学分析的目的和方法6.2 构件上的作用力分析6.3 构件的惯性力和惯性力偶分析6.4 运动副中的摩擦力分析6.5 忽略摩擦时的机构受力分析6.6 考虑摩擦时的机构受力分析思考题习题第7章机械系统动力学7.1 机械的效率与自锁7.2 机械平衡7.3 机械系统动力学分析思考题习题第8章平面连杆机构设计8.1 平面四杆机构的基本知识8.2 平面四杆机构的设计思考题习题第9章凸轮机构设计9.1 凸轮机构的基本知识9.2 从动件的运动规律9.3 凸轮轮廓曲线的设计9.4 凸轮机构基本尺寸的设计思考题习题第10章齿轮机构及其设计10.1 齿廓啮合基本定律及渐开线齿形10.2 渐开线圆柱齿轮各部分名称和尺寸10.3 渐开线直齿圆柱齿轮机构的啮合传动10.4 其他齿轮机构的啮合特点思考题习题第11章轮系传动分析与设计11.1 各类轮系简介11.2 各类轮系传动比分析11.3 行星轮系的设计思考题习题第12章机构创新与优化设计12.1 机构创新设计12.2 机构优化设计思考题习题参考文献机械原理(江帆著):目录点击此处下载机械原理(江帆著)课后答案。
机械原理 机构组合与创新设计共37页文档

2、要冒一次险!整个生命就是一场冒险。走得最远的人,常是愿意 去做,并愿意去冒险的人。“稳妥”之船,从未能从Leabharlann 边走远。-戴尔.卡耐基。梦 境
3、人生就像一杯没有加糖的咖啡,喝起来是苦涩的,回味起来却有 久久不会退去的余香。
机械原理 机构组合与创新设计 4、守业的最好办法就是不断的发展。 5、当爱不能完美,我宁愿选择无悔,不管来生多么美丽,我不愿失 去今生对你的记忆,我不求天长地久的美景,我只要生生世世的轮 回里有你。
61、奢侈是舒适的,否则就不是奢侈 。——CocoCha nel 62、少而好学,如日出之阳;壮而好学 ,如日 中之光 ;志而 好学, 如炳烛 之光。 ——刘 向 63、三军可夺帅也,匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里,与其说好 的教师 是幸福 ,不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战,就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢!
机械原理 机构组合与创新设计

分析
图例中,采用双曲柄机构与槽轮机构的串联式组合方式。 槽轮机构的主动拨盘固接在双曲柄机构的从动曲柄上, 从动曲柄上E点的变化速度能够中和槽轮的转速变化, 使槽轮能近似等速转位。
图为双曲柄槽轮机构与普通槽轮机构的角速度曲线 的对照线图,其中,横坐标α 是槽轮动程时的转角, 纵坐标i是从动槽轮与其主动构件的角度比。可以看 出,经此串联组合的槽轮机构的运动特性和动力特 性能有较大改善。
五、试题自测及答案(1、2、3、4)
1. 试对图示牛头刨床导杆机构的组合方式进行分析。
解
图示牛头刨床的导杆机构为机构的串联组合方式,前置机构 为转动导杆机构,输出杆BE作非匀速运动,从而使从动件4 实现近似匀速往复移动。其中转动导杆机构ABD为前置子机 构,曲柄1为主动件,绕固定轴A匀速转动,使该机构的从动 件2输出非匀速转动。 六杆机构BCEFG为后置子机构,主 动构件为BE,即前置子机构的输出 构件2,因2构件输入的是非匀速运动, 所以中和了后续机构的转速变化。故 当曲柄1匀速转动时,滑块4在某区段 内实现近似匀速往复移动。
类似改变槽轮运动和动力特性的机构串联 组合形式还有转动导杆槽轮机构、凸轮槽轮机 构、椭圆齿轮槽轮机构,以及双槽轮机构的串 联等。
转动导杆槽轮机构
凸轮槽轮机构
椭圆齿轮槽轮机构
双槽轮机构
例2 试对图示冲压机凸轮连杆机构进行机构分析。
分析
图示冲压机凸轮连杆机构,由一个凸 轮机构和一个凸轮连杆机构并联组合 而成。两个盘状凸轮固接在一起,凸 轮1和推杆2组成移动从动件盘状凸轮 机构。 凸轮1’和摆杆3组成摆动从动件 盘状凸轮机构。当机构的主动件凸轮1 和1’转动时,推杆2实现左右移动;同 时摆杆3实现摆动,并由摆杆的摆动带 动连杆4运动,使从动件滑块5实现上 下移动。根据所设计的凸轮,推杆2与 滑块5可实现对应的时序关系
机构组合与创新设计

(一)连接II级杆组
1. 连接RRR杆组
2. 连接RRP型杆组
3. RRR与RRP杆组的混合连接
(二)连接III级杆组
图示机构为原动件和机架连接3R3R和3R2RP型III 级杆组组成机构的示意图。
四、利用机构组合原理进行机构创新设计的基本思路 利用机构组合原理进行机构创新设计可遵循下列 原则。 1. II级机构的综合方法、分析方法已经成熟,可优 先考虑II级杆组进行机构的组合设计。 2. 掌握II级杆组的6种基本形式,学会II级杆组的变 异设计。 3. II级杆组的一个外接副连接活动构件,另一个外 接副连接机架。 4. 根据机构输出运动的方式选择杆组类型。输出运 动为转动或摆动时,可优先选择带有两个转动副的杆 组,如RRR、RPR、PRR等杆组;输出运动为移动时, 可优先选择带有移动副的杆组。
§3-4 机构的串联组合与创新设计
一、机构的串联组合方法 1. 基本概念
前一个机构 ( 称为前置机构 ) 的输出构件与后一个 机构(称为后置机构 ) 的输入构件刚性连接在一起,称 之为串联组合。 特征: 前置机构和后置机构都是单自由度机构。
2. 分类
机构1 机构2 机构2 前置机构 后置机构 前置机构 后置机构 ( b) II型串联 (a) I型串联 机构的串联组合框图 串联 在平面运动构件上 串联 在简单运动构件上
实现连杆机构/凸轮机构等后置机构速度变换的串联组合示意图
不改变传动角的情况下实现增程 增力
变速凸轮、移动凸轮
获得大行程摆动或移动/增减速
连杆机构
减小槽轮速度波动 拨动棘轮机构运动 运用前置凸轮从动件的任意 运动规律,改善后置机构的 运动特性或通过后置机构增 大运动行程
棘轮机构
连杆机构 凸轮机构
机构的串联组合与创新设计

与创新设计前一个机构的输出构件与后一个机构的输入构件刚性连接在一起,称为串联组合。
基本概念1前一个机构称为前置机构,后一个机构称为后置机构。
组成2前置机构和后置机构都是单自由度机构。
特征3根据参与组合的前、后机构连接点的不同,可分为两种串联组合方法。
分类4连接点选在作简单运动的构件(一般为连架杆)上称为Ⅰ型串联;机构的串联组合框图前置机构后置机构I型串联分类4连接点选在作复杂平面运动的构件上,称为Ⅱ型串联。
机构的串联组合框图前置机构后置机构II型串联设计要点是二机构连接点的选择Ⅰ型串联机构组合示例55组合示例Ⅱ型串联机构1实现后置机构的速度变换实现后置机构速度变换的串联组合示例1实现后置机构的速度变换实现后置机构速度变换的串联组合示例实现后置机构的速度变换1什么机构适合做实现速度变换的前置机构?链传动机构带传动机构齿轮机构实现后置机构的运动变换2改变后置机构运动规律的串联组合示例铰链机构与滑块机构的串联2实现后置机构的运动变换导杆机构与滑块机构的串联改变后置机构运动规律的串联组合示例3在满足运动要求的前提下,运动链尽量短降低系统的机械效率, 运动链过长增大传动误差按组合框图由左向右进行,即先分析运动已知的基本机构,再分析与其串联的下一个基本机构。
分析顺序按框图由右向左进行,即先根据工作对输出构件的运动要求设计后一个基本机构,然后再设计前一个基本机构。
设计顺序谢谢观看。
