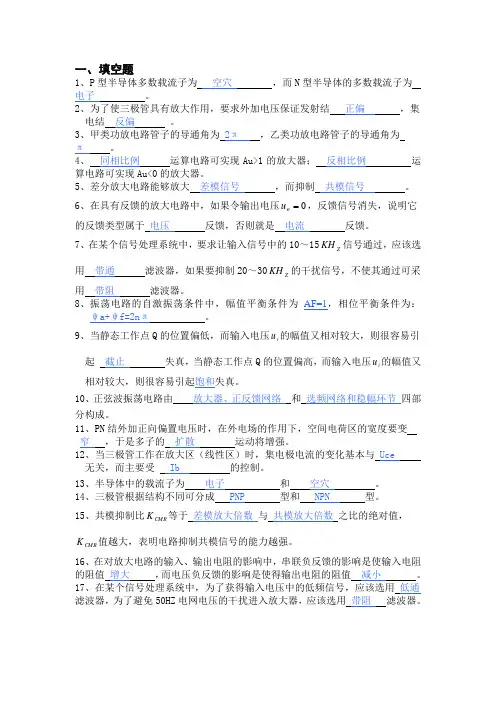

模电题库

1 晶体管工作在放大区时，发射结为____，集电结为____，工作在饱和区时，发射结为____，集电结为____。

A、正向偏置，B、反向偏置，C、零偏置[答案]A|B|A|A2 N型半导体是在纯净半导体中掺入____；P型半导体是在纯净半导体中掺入____。

A、带负电的电子，B、带正电的离子，C、三价元素，如硼等，D、五价元素，如磷等[答案] D|C3 当PN结外加正向电压时，扩散电流漂移电流，耗尽层；当PN结外加反向电压时，扩散电流漂移电流，耗尽层。

A、大于，B、小于，C、等于，D、变宽，E、变窄，F、不变[答案] A|E|B|D4 在保持二极管反向电压不变的条件下，二极管的反向电流随温度升高而____；在保持二极管的正向电流不变的条件下，二极管的正向导通电压随温度升高而____。

A、增大，B、减小，C、不变[答案] A|B5 某二极管反向电压为10V时，反向电流为μA 。

在保持反向电压不变的条件下，当二极管的结温升高10℃，反向电流大约为____。

A、0.05μA，B、0.1μA，C、0.2μA，D、1μA[答案] C6 在如图所示的电路中，当V＝3V时，测得I＝1mA，。

1．当V调到6V，则I将为____。

A、1mA，B、大于1mA，但小于2mAC、2mA，D、大于2mA2．保持V＝3V不变，温度升高20℃，则将为____。

A、小于0.7V ，B、0.7V不变，C、大于0.7V[答案] D|A7 电路如图所示，，当直流电源电压V增大时，二极管VD的动态电阻将____。

A、增大，B、减小，C、保持不变[答案] B8 在某放大电路中，测得晶体管的三个电极①、②、③的流入电流分别为－1.22mA、0.02mA、1.2mA。

由此可判断电极①是____，电极②是____，电极③是____（A、发射极，B、基极， C、集电极）；该晶体管的类型是____（A、PNP型，B、NPN型）；该晶体管的共射电流放大系数约为____（A、40 ， B、60 ， C、100）[答案] A|B|C|B|B9 填空：双极型晶体管从结构上可以分成________________和________________两种类型，工作时有________________和_________________两种载流子参与导电。

场效应管从结构上可以分成________________和________________两大类型，因导电沟道的不同每一大类又可分为________________和________________两类，无论哪一类场效应管的导电过程都仅仅取决于________________载流子的运动。

[答案]NPN PNP 多子（自由电子）少子（空穴）结型绝缘栅型 N沟道P沟道多数10 场效应管栅极的静态输入电流比双极型晶体管基极的静态输入电流_____；绝缘栅型场效应管栅极的静态输入电流比结型场效应管的____。

[答案] An小小11 双极型晶体管的发射极电流放大系数反映了________________极电流对________________极电流的控制能力；而单极型场效应管常用________________参数反映________________对________________的控制能力。

[答案]基集电跨导g m栅源电压漏极电流12 已知某晶体管的P CM＝150mW，I CM＝50mA,，＝60V。

若该管子在电路中工作电压U CE＝10V，则工作电流I C不应超过_______________mA；若工作电压U CE＝1V，则工作电流I C 不应超过_______________mA；若工作电流I C＝1mA，则工作电压u CE不应超过_______________V；若工作电流I C＝10mA，则工作电压U CE不应超过_______________V。

[答案]15 50 60 1513 放大电路的放大能力大小常用电压放大倍数为多少倍或电压增益为多少分贝（dB）表示。

例如，某放大电路电压增益为80dB，折合成电压放大倍数为________________倍；电压放大倍数为1000倍，折合成电压增益为________________dB。

[答案] 104 6014 图中所示是三种不同类型的场效应管的漏极特性曲线。

试判断它们各属于什么类型的场效应管（结型、绝缘栅型；增强型、耗尽型；N沟道、P沟道）。

[答案]（a）绝缘栅，耗尽型，P沟道（b）结型，（耗尽型），N沟道（c）绝缘栅，增强型，N沟道15 某直接耦合放大电路在输入电压为 0.1V时，输出电压为 8V；输入电压为 0.2V时，输出电压为 4V（均指直流电压）。

则该放大电路的电压放大倍数为________________。

A、80B、40C、－40D、20[答案] C16 放大电路中的静态分量是指__________，动态分量是指____。

A、直流电源所提供的电压、电流，B、电压、电流中不随输入信号变化的部分，C、电压、电流中随输入信号变化的部分，D、正弦交流输入、输出信号[答案] B|C17 在图示电路中，当输入电压为1kHz，5mV的正弦波时，输出电压波形出现底部削平失真。

1．这种失真是__________（A、截止失真， B、饱和失真， C、交越失真， D、频率失真）。

2．为了消除失真，应__________（A、.减小， B、减小， C、增大， D、减小， E、换用小的管子）。

[答案] A|B18 放大电路及相应的晶体管输出特性如图所示。

设U BEQ＝0.7V，U CES0.5V，电容容量足够大。

1．根据晶体管输出特性确定晶体管的值；2．求出静态电流I BQ的值，并用图解法确定I CQ和U CEQ的值；3．图解确定此时该电路的最大不失真输出电压幅值。

[答案]1．β≈50 2．I BQ≈40μA作直流负载线 I CQ＝2mA U CEQ＝6V3．过Q作交流负载线，斜率为，作图得：U om＋≈3V，U om－≈5.5V，最大不失真输出电压幅值U om＝3V19 放大电路和示波器测得输出电压u O的波形如图所示，试问该放大电路产生了饱和失真还是截止失真？为消除失真应调整电路哪个参数？该参数应增大还是减小？[答案] 饱和失真，应增大R b或减小R c20 已知图示电路中晶体管的＝100，，U BEQ＝0.7V，电容的容量足够大，对交流信号可视为短路。

1．估算电路静态时的、、；2．求电压放大倍数、输入电阻、输出电阻。

[答案]1．μA2．≈1.91k= 6.2k21 已知图示电路中晶体管的＝160，，U BEQ＝0.7V，电容的容量足够大，对交流信号可视为短路。

1．估算电路在静态时的、、；2．求电压放大倍数、输入电阻、输出电阻。

[答案]1．μA2．＝// R b1// R b2≈2.1k＝＝222 单端输入、双端输出恒流源式的差分放大电路如图所示。

设晶体管VT1、VT2特性相同，且β＝50，r bb’＝300Ω，U BE＝0.7V，R w的滑动端位于中点，输入电压U I＝0.02V。

试估算：1．R L开路时的差模输出电压；2．接入R L＝10kΩ时的差模输出电压u OD。

[答案]1．R L开路2．R L＝10kΩ接入23 差分放大电路如图所示。

设VT1、VT2特性对称且β1＝β2＝β＝100，U BE1＝U BE2＝U BE＝0.6V，r bb’1＝r bb’2＝r bb’＝240Ω。

试估算：1．VT1、VT2的静态工作电流、电压：I C、I CE；2．差模电压放大倍数A u d。

[答案]1．2．24 指出下面各电路中场效应管的类型（结型、绝缘栅型；增强型、耗尽型；N沟道、P沟道）和的极性（正、负）。

[答案]（a）绝缘栅，耗尽型，N沟道，正（b）结型，（耗尽型），P沟道，负（c）绝缘栅，增强型，P沟道，负25 场效应管电路和该管的漏极特性曲线如图所示。

试问当为3V、5V、7V时，管子分别工作在什么区（恒流区、截止区、可变电阻区）？和各为多少？[答案]当u GS＝3V，工作在截止区，i D＝0mA，u DS＝10V ；当u GS＝5V，工作在恒流区，i D＝1.3mA，u DS≈6V 当u GS＝7V，工作在可变电阻区，i D≈2.6mA，u DS≈2V26 已知图示放大电路的静态工作点正常，场效应管跨导＝5mS，可视为无穷大，电容的容抗可忽略不计。

1．画出微变等效电路图；2．计算电压放大倍数、输入电阻、输出电阻。

[答案] 1．2．27 已知某负反馈放大电路的反馈深度为20dB，又已知开环时的输出电阻为,若引入的是电压负反馈，则闭环时环内的输出电阻将变为________________；若引入的是电流负反馈，则闭环时环内的输出电阻将变为_________________。

[答案]100， 1028 若要求负反馈放大电路的闭环电压增益为40dB，而且当开环电压增益变化10％时的变化为1％，则其反馈深度为________________dB，开环电压增益应为_________________dB。

[答案] 20dB， 60dB29 由集成运放A和晶体管VT1、VT2等元器件组成的反馈放大电路如图所示。

试分析其中的交流反馈，填写下列空格：该电路级间交流反馈通路由_______________元件组成，其反馈极性为_____________反馈，其反馈组态为________________。

[答案]反馈支路由电阻、组成，其反馈极性为负反馈，其反馈组态为电压并联。

30 由集成运放A1、A2组成的两个反馈放大电路如图所示。

试指出在两个电路中，哪些元器件组成了放大通路，哪些组成了反馈通路，是正反馈还是负反馈。

若有交流反馈，它们各属于何种组态？[答案]图（a）：放大通路由电阻和运放A1、A2组成，反馈通路由电阻组成，该反馈为交、直流负反馈，交流负反馈的组态为电压并联。

另外，运放A2本身有反馈，其放大通路由A2组成，反馈通路由电阻、组成，该局部反馈为交直流负反馈，其中交流负反馈的组态为电压串联；图（b）：放大通路由电阻和运放A1电阻和运放A2组成，反馈通路由电阻、组成，该反馈为交、直流负反馈，其中交流负反馈的组态为电压串联；另外，运放A2本身有局部反馈，其放大通路由、运放A2组成，反馈通路由电阻组成，该局部反馈为交直流负反馈，其中交流负反馈的组态为电压并联31 某负反馈放大电路的闭环电压放大倍数，反馈系数。

试计算：1．开环电压放大倍数为多少？2．反馈深度为多少？[答案]1．2．32 电流-电流变换电路如图所示，A为理想运算放大器，试选择正确答案填空。

1．与的关系是。

（A、，B、）2．欲调节的大小，通常又改变来实现。

（A、R L， B、R F）3．若的实际方向与图示方向相反，则运放A的输出电流是。
