控制电缆的选择和使用应注意的几个问题
电缆选型要求及原则
电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。
1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。
（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。
1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。
（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。
1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。
1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。
3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。
2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。
交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。
（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。
2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。
电缆选用一般原则
电缆选用一般原则电缆选用是指在工程设计和设备选型中，根据实际需求选择合适的电缆进行安装和使用。
电缆选用的好坏直接关系到电气设备的可靠性、安全性和稳定性。
以下是电缆选用的一般原则。
1. 安全性原则电缆选用首先要保证电气设备的安全使用，因此安全性是选用电缆的首要原则。
首先要考虑电缆的耐火性、耐腐蚀性和绝缘性能，以确保电缆在火灾、化学腐蚀等特殊环境下能够可靠工作。
同时，要根据电气设备的负荷电流和工作环境的温度、湿度等参数选择合适的导体截面积和绝缘材料。
2. 经济性原则电缆选择要考虑经济性，即在满足安全和可靠性的基础上尽量降低成本。
在选择电缆时，要综合考虑电缆的材料成本、施工成本、维护成本和使用寿命，选择性价比较高的电缆。
此外，还要注意电缆的标称电压和额定电流是否与电气设备匹配，避免因电缆容量不足导致电气设备无法正常工作或降低电缆的使用寿命。
3. 可靠性原则电缆选用要保证电气设备的可靠运行。
在实际工程中，电缆是设备之间传递电能的关键部件，因此要选择质量可靠、性能稳定的电缆。
一般来说，要选择品牌知名、生产工艺先进的电缆制造商，同时要根据电缆的标准参数、试验报告等评估电缆的技术性能。
4. 环保性原则电缆选用还要考虑环保性原则。
在现代社会，环境保护已经成为重要的关注点。
因此，要选择符合国家环保要求的电缆材料，尽量减少对环境的污染，降低电缆的有害物质排放。
此外，还应避免使用过长的电缆，以减少资源消耗和能源浪费。
5. 适用性原则电缆的选用要根据具体工程的需求和环境条件来确定。
例如，需要考虑电缆的占地面积、耐受压力、抗拉强度等参数，选择适合的电缆类型。
此外，还要根据工程的特殊要求选择阻燃、耐火、抗冲击等功能特点的电缆，以满足工程的特殊需求。
综上所述，电缆选用的一般原则包括安全性、经济性、可靠性、环保性和适用性。
根据这些原则，在选择电缆时，要综合考虑电缆的材料成本、安全性能、技术性能和环境适应性，选用合适的电缆，以确保电气设备的正常运行和安全可靠。
控制电缆选型标准
控制电缆选型标准电缆的选型标准是控制电缆选择过程中的重要参考依据，它们是根据需求和应用环境来确定的。
控制电缆选型标准涉及许多方面，包括电气性能、机械性能、外观、环境要求等。
正确选择合适的控制电缆可以提供稳定可靠的电力传输和信号传输，同时保证设备和人员的安全。
首先，电气性能是控制电缆选型标准的一个重要方面。
电气性能包括额定电压、额定电流、电缆阻抗、导体电阻等。
根据实际使用场景和电气要求，选择符合要求的电气性能指标的控制电缆。
例如，若需求较大的额定电流传输，则需要选择足够粗的导体，并保证导体的电阻小，在传输中降低损耗。
其次，机械性能也是控制电缆选型标准的重要指标之一。
机械性能包括弯曲半径、抗拉强度、耐磨性等。
根据具体应用场景，选择具备足够强度和耐久性的电缆。
在弯曲或受力情况下，电缆不应受到损坏或断裂，能够承受一定的压力和拉力。
此外，外观也是控制电缆选型标准的重要考虑因素之一。
外观包括电缆的尺寸和形状等。
根据安装环境和设备结构的限制选择符合要求的电缆外观。
例如，在有限的空间内安装电缆时，需要考虑电缆的尺寸和弯曲半径是否满足要求。
最后，环境要求也是控制电缆选型标准的重要衡量标准。
环境要求包括耐高温、耐低温、防火、防水、防腐等。
根据安装环境和使用条件，选择能够适应特定环境要求的电缆。
例如，在露天环境或潮湿环境下使用的电缆需要具有良好的防水性能和抗腐蚀能力。
综上所述，控制电缆选型标准是根据电缆的需求和应用环境来确定的。
正确选择合适的控制电缆可以保证电力传输和信号传输的稳定可靠，同时满足设备和人员的安全要求。
在选型过程中需要综合考虑电气性能、机械性能、外观以及环境要求等因素，确保选取合适的控制电缆。
控制电缆的选择
精品介绍了电力系统中如何选择控制电缆，在使用中如何保证控制电缆正常工作和干扰等措施和方法从控制中心连接到各系统传递信号或控制操作功能的电缆统称控制电缆。
控制电缆早期的功能比较简单，包括：指示灯显示、仪表指示、继电器和开关设备的操作、报警联锁系统等。
近年来，由于弱电和计算机网络的广泛应用，对控制电缆的选择和应用提出了新的功能和更高的要求。
本文就近年来控制电缆的选择和使用中出现的一些新问题，加以研讨，供研究参考。
1控制电缆的主要系列品种当今控制电缆的主产品为：聚氯乙烯绝缘控制电缆、天然- 丁苯橡皮绝缘控制电缆和聚乙烯绝缘控制电缆三大系列。
此外还有交联聚乙烯绝缘和乙丙橡皮绝缘的产品。
早年曾生产的油浸纸绝缘铅包控制电缆已经淘汰。
控制电缆的额定电压用U0/U 表示。
我国1998 年颁发的国家标准对塑料绝缘控制电缆的额定电压规定为450/750V ，国外已有德国等提出将600/1000V 的产品，作为控制电缆的常规产品系列。
目前我国也能生产600/1000V 的塑料绝缘控制电缆。
橡皮绝缘控制电缆的额定电压则规定为300/500V 。
控制电缆的线芯为铜芯，标称截面2.5mm2 及以下，2~61 芯；4~6mm2,2~14 芯；10mm2 ，2~1 0芯。
控制电缆的工作温度：橡皮绝缘为65 'C,聚氯乙烯绝缘为70 C和105 'C两个等级。
计算机系统的使用的控制电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。
2保证控制电缆正常工作,防止干扰的措施为保证控制电缆在发生绝缘击穿、机械损伤或着火时,减少波及的范围,国家标准GB50217-91 《电力工程电缆设计规范》规定：双重化保护的电流、电压以及直流电源和跳闸控制回路等需要增强可靠性的两套系统,应采用各自独立的控制电缆。
控制电缆投入运行后,同一电缆的不同线芯之间,紧邻平行敷设的电缆之间都存在电气干扰的问题, 引起电气干扰的主要原因有：（1）由于外施电压在线芯间电容耦合的作用下产生的静电干扰；（2）由于通电电流产生的电磁感应干扰。

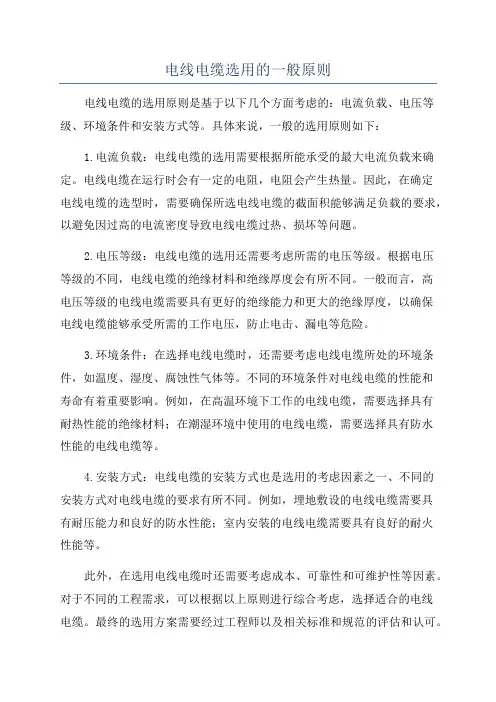

电线电缆选用的一般原则
电线电缆选用的一般原则
电线电缆的选用原则是基于以下几个方面考虑的：电流负载、电压等级、环境条件和安装方式等。
具体来说，一般的选用原则如下：
1.电流负载：电线电缆的选用需要根据所能承受的最大电流负载来确定。
电线电缆在运行时会有一定的电阻，电阻会产生热量。
因此，在确定
电线电缆的选型时，需要确保所选电线电缆的截面积能够满足负载的要求，以避免因过高的电流密度导致电线电缆过热、损坏等问题。
2.电压等级：电线电缆的选用还需要考虑所需的电压等级。
根据电压
等级的不同，电线电缆的绝缘材料和绝缘厚度会有所不同。
一般而言，高
电压等级的电线电缆需要具有更好的绝缘能力和更大的绝缘厚度，以确保
电线电缆能够承受所需的工作电压，防止电击、漏电等危险。
3.环境条件：在选择电线电缆时，还需要考虑电线电缆所处的环境条件，如温度、湿度、腐蚀性气体等。
不同的环境条件对电线电缆的性能和
寿命有着重要影响。
例如，在高温环境下工作的电线电缆，需要选择具有
耐热性能的绝缘材料；在潮湿环境中使用的电线电缆，需要选择具有防水
性能的电线电缆等。
4.安装方式：电线电缆的安装方式也是选用的考虑因素之一、不同的
安装方式对电线电缆的要求有所不同。
例如，埋地敷设的电线电缆需要具
有耐压能力和良好的防水性能；室内安装的电线电缆需要具有良好的耐火
性能等。
此外，在选用电线电缆时还需要考虑成本、可靠性和可维护性等因素。
对于不同的工程需求，可以根据以上原则进行综合考虑，选择适合的电线
电缆。
最终的选用方案需要经过工程师以及相关标准和规范的评估和认可。
关于控制和保护回路直流电源电缆的选择
关于控制和保护回路直流电源电缆的选择叶上菁（广西博阳电力勘察设计有限公司）摘 要：随着电力行业发展越来越快，变电站设备以及行业规范地不断更新，在变电站中直流电源电缆的选择有了变化。
本文主要对目前电力行业内变电站中用于控制和保护回路的直流电源的电缆选择的存在问题以及电缆屏蔽作用进行分析，并对其在变电站中的应用提出相应观点。
关键词：控制电缆；直流电源；控制和保护回路；屏蔽１ 直流电源电缆的选择问题按照以往的电缆接线以及较早前的规程规范，ＧＢ５０２１７—２００７《电力工程电缆设计规范》“３ ２电力电缆芯数：３ ２ ６直流供电回路的电缆芯数选择应符合下列规定：１低压直流电源系统宜选用２芯电缆，也可选用单芯电缆。
”早前，二次设备的直流电源电缆通常也会选择采用低压铠装电力电缆来进行接线。
而近些年来，电网越来越智能化，有关于直流电源、电缆等规范也在不断地更新。
电缆材料发展迅速，在变电站中也应用广泛。
电力行业的飞速发展，变电站内设备的不断升级以及更新，在变电站中直流电源电缆的选择也有了相应的变化，现在二次设备的直流电源电缆普遍会选择采用控制电缆来进行接线，尤其是用于控制和保护回路的直流电源。
而目前，对于直流电源的电缆选择会出现这种问题：铠装电力电缆与采用控制电缆的优劣性相较而言，这两种电缆哪种更适用于控制和保护回路的直流电源的接线对于这个问题进行下列分析。
２ 电缆屏蔽作用的分析现行ＤＬＴ５０４４—２０１４《电力工程直流电源系统设计技术规程》、ＧＢ５０２１７—２０１８《电力工程电缆设计标准》、ＧＢ／Ｔ１４２８５《继电保护和安全自动装置技术规程》等相关规程规范已明确控制和保护回路直流电源电缆应选择屏蔽电缆，因此需明确屏蔽电缆的定义。
关于屏蔽电缆的定义，查阅相关文献资料可了解到屏蔽电缆是使用金属网状编织层把信号线包裹起来的传输线。
屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度。
选用电线电缆的一般原则及其它注意事项
选用电线电缆的一般原则及其它注意事项一、选用电线电缆的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。
1、电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如: 根据用途的不同，可选用电力电缆。
选用电线电缆的一般原则及其它注意事项一、选用电线电缆的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。
1、电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如:根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
2、电线电缆规格的选择确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表导体截面mm 2 铜芯聚氯乙烯绝缘电缆环境温度25℃架空敷设227 IEC 01(BV) 铜芯聚氯乙烯绝缘电力电缆环境温度25℃直埋敷设VV22-0.6/1 (3+1) 钢芯铝绞线环境温度17 10 1.5 21 12 2.5 28 16 4 37 21 38 21 6 48 27 47 27 10 65 36 65 36 16 91 59 84 47 97 54 25 120 67 110 61 124 69 35 147 82 130 75 150 84 50 187 105 155 89 195 109 70 230 129 195 109 242 135 95 282 158 230 125 295 165 120 324 181 260 143 335 187 150 371 208 300 161 393 220 185 423 237 335 187 450 252 240 390 220 540 302 300 435 243 630 352 1、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
控制和仪表电缆的选型及应用
ｌ 控 制 电缆 的主要 系列 品种
控 制 电缆 的主产 品有 ： 聚氯 乙烯绝 缘控 制 电缆 、 交 联 聚 乙烯 绝缘 控制 电缆和 聚 乙烯 绝缘 控制 电缆 三
大 系列 。 此外 还有 低烟无 卤交联 聚烯 烃绝缘 、 阻燃 乙
（） １沿较长高压电缆并行敷设 的控制 电缆（ 导
引 电缆 ）选 用相 适合 的额 定 电压 。由于较 长 的高 压 ， 电 缆线 路一 般 采用 纵 差动 保护 方 式 ， 保 护 及 监测 其
丙 绝 缘 、 塑 料绝 缘 以及硅 橡胶 护套 的产 品 。 氟 控制 电缆 的额 定 电压 用 【表示 ，国家 标 准 ，
Ｇ ９ ３ — ８对 塑 料 绝 缘 控 制 电缆 的 额定 电 压 规 定 Ｂ ３０ ８ 为 ４ ０７ ０ 在 用于 和配 电直 接有 关 系统 中以及 核 ５ ／５ Ｖ。
都 采用 了传 统 聚氯 乙烯 绝 缘 控制 电缆 和信 号 电 缆 ，
电 缆 的 主 要 功 能 是 连 接 继 电器 、 路 器 、 针 式 仪 断 指
求。 此类 产 品虽有不 少工 厂成批 生产 ， 但产 品名称 不
一
致， 各企 业标 准差 异也 较大 ， 时还 难 以统 一 。 一
《 电力 工程 电缆设 计 规范 》规 定 ；双 重化 保 护 的电
流、 电压 以及 直 流 电源和 跳 闸控 制 回路等 需 要 增 强
可 靠性 的两 套 系统 ，应 采 用各 自独 立 的控 制 电缆 。 控 制 电缆 额定 电压 的选择 ， 不 低 于该 回路 工 作 电 应 压、 满足可 能经 受 的暂态 和工 频过 电压 作用 要求 。
２０ ０ ２电仪
Ｏ 引 言
从 控 制 中心 连 接 到各 系 统 传 递 信 号 或 控 制 操
采用电缆作为配电干线需注意的事项
采用电缆作为配电干线需注意的事项采用电缆作为配电干线是现代工业和民用电力系统中常见的做法。
电缆具有安装方便、占地面积小、维护成本低等优点。
然而，如果在使用电缆作为配电干线时不注意一些事项，可能会导致电力系统的故障和安全问题。
下面是一些需要注意的事项。
1. 电缆选择：选择合适的电缆是非常重要的。
需要根据电流负荷、环境条件和安装要求等因素选择合适的电缆类型。
常见的电缆类型有塑料绝缘电缆、橡胶绝缘电缆和交联聚乙烯绝缘电缆等。
在选择时，要考虑电缆的导电能力、耐热性、耐化学性和耐磨性等特性。
2. 电缆安装：正确安装电缆是确保电力系统正常运行的关键。
在安装过程中，需要注意以下几点：a. 保护措施：电缆应该有足够的保护措施，以防止机械损坏和外部物体对电缆的损害。
可以使用电缆桥架、电缆槽、电缆隧道等设备来保护电缆。
b. 张力控制：在安装电缆时需要控制电缆的张力，避免电缆受到过高的张力或弯曲。
张力过高会损坏电缆的绝缘层，导致电缆的故障。
c. 接地：电缆的金属护套和接地极需要进行正确的接地。
接地可以减少电缆的干扰和提高系统的安全性能。
d. 温度控制：电缆的温度应该在允许范围内。
过高的温度会影响电缆的导电能力和绝缘性能。
e. 路径设计：电缆的线路设计应合理，避免电缆之间的交叉和干扰。
可以通过正确的布线和较短的电缆路径来降低电缆的电阻和损失。
3. 维护和检修：定期检查电缆系统的绝缘状态和金属护套的接地情况。
如果发现电缆有绝缘损坏、水分侵入或接地故障等问题，需要及时维修或更换电缆。
4. 电缆故障处理：当电缆出现故障时，需要采取正确的方法来处理。
可以使用红外热成像仪等设备进行故障检测和定位。
在处理故障时，需要先排除故障原因，修复或更换故障电缆。
5. 安全措施：在进行电缆工作时，需要严格遵守安全操作规程。
例如在通电前，需要进行电压测试和断电操作；在维护和检修电缆时，需要佩戴适当的工作服和用具。
总之，采用电缆作为配电干线需要注意电缆的选择、正确安装、定期维护和故障处理等事项。
铠装控制电缆安全操作及保养规程
铠装控制电缆安全操作及保养规程铠装控制电缆是一种重要的设备，用于传输电能和信号，在工业生产中有着广泛的应用。
为了保证设备的正常运行，需要制定一些安全规程，确保工作人员的人身安全，并提高设备的运行效率。
安全操作规程在进行铠装控制电缆的操作过程中，需要注意以下几点：1. 确保设备的通电状态在操作铠装控制电缆前，应先确认设备处于通电状态。
同时应注意电缆的电压等级和所需的电流大小。
如果需要操作的是高压电缆，需要进行特殊的安全操作，如低电压通电，以确保安全。
2. 穿戴必要的防护装备在操作铠装控制电缆时，应穿戴必要的防护装备，如防电静电衣、绝缘手套等。
特别是在操作高压电缆时，必须穿戴好绝缘鞋，避免电击的发生。
3. 确认电缆的正常状态在操作铠装控制电缆前，需要对电缆的外观进行检查。
如发现电缆外皮有裂痕、磨损等情况，应及时更换。
如果电缆的端子部分有锈迹或松动，也需要注意及时进行维修和更换。
4. 遵守操作规程在操作铠装控制电缆时，应严格遵守操作规程，避免操作不当引起意外事故。
保养规程铠装控制电缆在长时间的使用过程中，也需要进行一定的保养。
以下是铠装控制电缆保养中需要注意的几个方面：1. 定期检查电缆的外观在使用期间，应定期检查电缆的外观，如发现外皮有磨损和裂痕，应及时更换。
同时还需注意电缆的防水、防潮等措施。
2. 清洁电缆清洁电缆是保护电缆的重要环节，应该定期对电缆进行清洗和擦拭。
在清洗电缆时要避免使用酸碱性的物质，同时还要避免重压和弯曲等操作。
3. 谨慎存放电缆在使用期间，电缆不使用时应妥善存放。
要避免与其他物品重叠和挤压，防止破损和过度弯曲。
如果需要长时间存放，应使用防潮、防尘等措施进行包装和保护。
4. 定期检修和维护定期检修和维修是保证电缆正常使用的关键。
在使用期间，需要定期清洗和检测电缆的连接部分，如端子和接头，以确保电缆的正常导电和传输。
同时，还要定期检查电缆的防护设施和绝缘部分，确保电缆不漏电。
结论铠装控制电缆是工业生产中必不可少的设备。
线缆注意事项
线缆注意事项线缆是人们常用的一种电气连接设备，用于传输电能和信号。
由于线缆具有固定装置后难以更换的特点，所以在使用线缆时需要注意一些事项，以确保其安全可靠的运行。
以下是一些线缆使用的注意事项：第一，正确选择线缆类型：不同的应用场景需要使用不同类型的线缆，如电力线缆、通信线缆、控制线缆等。
正确选择适用的线缆类型可以确保线缆能够满足工程要求，并且能够在特定环境下良好运行。
第二，了解线缆的额定电压和电流：线缆通常都会有额定电压和电流，它们是线缆能够承载的最大电压和电流限制。
在使用线缆时，需要确保所传输的电流和电压不超过线缆的额定数值，避免线缆过载和损坏。
同时，还需要保证线缆安装和布线操作符合相关的标准和规范，避免存在潜在的安全隐患。
第三，保护线缆外层绝缘层：线缆的外层绝缘层起到隔离和保护内部导体的作用，在使用线缆时需要注意保护绝缘层不受到损坏。
例如，避免使用锐利物体碰撞线缆，避免线缆长时间受到弯曲或拉力过大等情况。
同时，在截断线缆时，也要注意保护剥线部分的绝缘层不受到损坏。
第四，正确的布线和敷设线缆：线缆敷设和布线的质量直接影响到线缆的正常运行和使用寿命。
首先，在布线时要选择合适的路径和方式，避免暴露在高温、高湿度、化学腐蚀等恶劣环境中，避免和其他设备或线缆密集敷设导致过度受热。
其次，在敷设过程中，要注意线缆的弯曲半径，不要弯曲过度，避免造成线缆内部电阻过大。
同样，也要避免线缆过度受力和挤压，以确保线缆外包层的完整性。
第五，绝缘电阻测试和定期检查：对于一些重要的线缆系统，需要定期进行绝缘电阻测试和检查工作。
绝缘电阻测试是检测线缆绝缘状况的一种方法，可以及时发现线缆绝缘破损、湿度过高等问题。
定期检查则可以发现线缆连接端子是否牢固，绝缘层是否存在老化、腐蚀等情况。
通过这些检测和检查，可以提前发现问题并及时进行修复，以确保线缆的正常运行。
第六，线缆的防火和防爆措施：在一些易燃易爆场所或需要抗火要求的场所中使用线缆时，需要注意线缆的防火和防爆措施。
控制电缆规范使用说明与使用流程
控制电缆规范使用说明与使用流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言控制电缆是现代工业中非常重要的设备之一，它用于传输信号和电力，稳定性和可靠性对各种行业的生产过程至关重要。
电线电缆一般选择原则
一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。
⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
二、若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
2.本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应×1/3。
3.当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
5 以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
二、电线电缆的使用特性产品使用特性详见具体产品目录。
电缆与开关使用规范要求
电缆与开关使用规范要求电缆和开关是电力系统中非常重要的设备，为了确保其正常运行和使用安全，有一系列的规范要求需要遵守。
以下是关于电缆和开关使用的一些规范要求：一、电缆使用规范要求：1.电缆的选择：根据电气设备的功率、电流和工作环境等因素，选择合适的电缆型号和规格。
应遵循国家和地方有关电缆标准的要求。
2.电缆敷设与安装：电缆的敷设应遵循安全可靠、便于运维的原则。
电缆应按照设计要求进行固定，避免出现挤压、拉伸、机械伤害等情况。
3.电缆接地：电缆的金属护套和屏蔽层应接地良好，接地电阻应符合规范要求，以确保人身安全和系统正常运行。
4.电缆维护与保养：定期检查电缆的绝缘状况和接地情况，及时发现并处理异常问题。
定期进行电缆局部放电检测，防止电缆突然发生故障。
5.电缆远离干扰源：电缆在敷设时，应尽量避免与其他电源线、强电磁场干扰源等靠近。
这样做可以减少电缆的干扰和故障风险。
6.电缆清洁：定期对电缆进行清洁工作，将积尘和杂物清除，以确保良好的散热和绝缘性能。
二、开关使用规范要求：1.开关选择：根据电路的负荷和操作要求，选择合适的开关型号和额定电流。
开关应符合国家和地方有关标准的要求。
2.开关的工作环境：开关应在干燥、清洁和无腐蚀性气体的环境下使用，避免过高或过低的温度。
3.开关的安装：开关应固定在可靠的地方，防止因外力或振动而松动和移位。
避免长时间以高电流负载使用开关。
4.开关操作：操作开关时应稳定、轻柔，不可用暴力过大的力量。
避免频繁开关，以防止开关磨损和过早失效。
5.开关的检修与维护：定期检查开关的接线是否松动、开关触点是否磨损、有无异常噪声等，必要时进行清洁和维修。
6.开关的防护：应给开关提供足够的保护装置，如防水、防尘保护罩等，以延长开关的使用寿命。
7.开关远离电磁辐射：在电容负载和感性负载等情况下，应尽量避免开关对电磁辐射的干扰，采取措施降低干扰。
以上是关于电缆和开关使用规范要求的一些基本内容。
遵循这些规范要求，能够确保电力系统的安全稳定运行，有效延长设备的使用寿命。
电缆选型及敷设
电缆的电压等级
电缆使用电压U0/U说明：U0—电缆导体与屏蔽或 金属套之间的额定工频电压；U—电缆导体之间 的额定工频电压（相电压）
厂内低压设备使用电压等级：0.6/1KV（交联聚乙 烯及聚氯乙烯电力电缆）；300/500V（ YZ：中 型橡套软电缆）；450/750V（控制电缆）；当系 统中的单相接地故障能很快切除，在任何情况下 故障持续时间不超过1min时，可以选用以上三种 电压等级 。
1 环境温度差异。 2 直埋敷设时土壤热阻系数差异。 3 电缆多根并列的影响。 4 户外架空敷设无遮阳时的日照影响。
•20
中性线、保护线、保护中性线的截面选择：⑴在三相四线制配电系统 中，中性线N的允许载流量不应小于线路中的最大不平衡负荷电流， 在主要负荷的照明供电线路，N线截面不应小于相线截面（考虑功率 因素低，谐波较大的灯具）。
控制电缆 ⑴电缆线芯的长期允许工作温度不大于90℃； ⑵敷设电缆时环境温度不低于0℃，推荐的允许弯曲半径 为;无铠装层的电缆，应不小于电缆外径的6倍；有铠装 或铜带屏蔽结构的电缆，应不小于电缆外径的12倍，有 屏蔽层结构的软电缆，应不小于电缆外径的12倍；
•9
电缆芯数选择
电缆芯数的选择：⑴电压1KV及以下的三相四线制低压配 电系统，若第四芯为PEN线时，应采用四芯型电缆而不得 采用三芯电缆加单芯电缆组合成一回路的方式，比如TNC系统；当PE线作为专用而与带电导体N线分开时，则应 用五芯型电缆，比如TN-S系统。若无五芯型电缆时可采 用四芯型电缆加单芯电缆电线捆扎组合的方式，PE线也 可以采用电缆的护套、屏蔽层、铠装等金属外护层等，分 支单相回路带PE线时应采用三芯电缆。如果是三相三线 制系统，则采用四芯电缆，第四芯为PE线。（3）控制电
选择和使用控制电缆有哪些注意事项？
选择和使用控制电缆有哪些注意事项？在工业生产中，经常需要使用控制电缆来传输信号，并控制设备的工作。
控制电缆质量的好坏，直接关系到设备的运行效率和安全性。
下面，本文将从选择和使用控制电缆两个方面，来讨论控制电缆的注意事项。
选择控制电缆的注意事项1. 电压等级控制电缆的电压等级需要与设备的输入电压等级相匹配。
使用不符合要求的控制电缆，会导致电缆烧毁，设备出现故障等问题。
2. 阻燃性能选择控制电缆时，需要考虑其阻燃性能。
若发生火灾，阻燃性能能够减少火灾波及范围，并减少损失。
3. 屏蔽性能若设备运行过程中，大量EMI干扰，将导致数据传输错误，进而影响设备的稳定性。
此时，需要选用屏蔽性能良好的控制电缆，来减少EMI干扰。
4. 外观质量选用控制电缆时，需要注意电缆的外观质量。
若存在外皮破损或者电缆表面出现异常，这些都有可能会导致电缆断裂，从而造成设备停机。
5. 环境适应性空气潮湿，温度变化大的环境，需要选用耐油、耐酸、耐碱的控制电缆，以保证设备在复杂的环境下仍能正常运行。
使用控制电缆的注意事项1. 电缆敷设控制电缆敷设时，需保持电缆弯曲半径不小于它的直径，否则会导致电缆过早老化，甚至烧毁。
2. 电缆固定在使用控制电缆时，需要将其固定到设备底座上，以免电缆移动过程中，导致电缆处于拉伸状态，使设备出现故障。
3. 电缆连接连接控制电缆时，需要保持电缆末端的金属接头干净，以确保连接质量没有问题。
4. 电缆维护控制电缆在使用过程中，容易受到外力影响而出现问题。
因此，需要进行定期检查和维护，保持电缆表面的清洁，确保电缆的性能不受影响。
总之，选择和使用控制电缆需要遵循一定的规范，以确保设备的工作效率和安全性。
以上提到的控制电缆使用注意事项，能为控制电缆的选用和使用提供指导。
控制电缆安全操作及保养规程
控制电缆安全操作及保养规程控制电缆是现代化工、钢铁、石化、军工等行业的重要装备之一，广泛应用于工业控制、电力传输、信号传输和数据传输等领域。
本文旨在介绍控制电缆的安全操作及保养规程，以确保使用过程中的安全和稳定性。
控制电缆相关概念控制电缆的定义控制电缆是指用于工业控制、电力传输、信号传输和数据传输的专用电缆。
控制电缆的分类控制电缆按导体个数可分为单芯电缆和多芯电缆两类。
单芯电缆：由一根通常为铜或铝的导体和由复合物或聚合物绝缘材料绝缘的护套组成。
多芯电缆：由两个或两个以上的导体和由复合物或聚合物绝缘材料绝缘的护套组成。
控制电缆的材质控制电缆的导体常用材料为铜、铝、镀锡铜线和镀锡铜丝等；绝缘材料通常采用聚氯乙烯（PVC）或交联聚乙烯（XLPE）等；护套材料可以使用聚氯乙烯（PVC）或氯丁橡胶（NBR）等。
控制电缆安全操作为保障控制电缆在使用过程中的安全和稳定，需要注意以下操作细节。
安装时的注意事项1.安装前的准备工作：在进行控制电缆的安装之前，应当仔细检查设备之间的电气联系是否正确，并做好设备绝缘、接地等工作，确保设备安全运行。
2.安装位置的选择：控制电缆在安装过程中，应当避免与高压电缆和高频电缆等位置重叠，以免干扰其正常工作。
3.电缆的沟槽和敷设：在进行控制电缆的沟槽敷设之前，应当对沟槽和电缆的包装进行检查，排除早期的故障和损坏。
4.弯曲半径的选择：在设计电缆的弯曲半径时，应该遵循电缆制造商的建议，以避免电缆环绕半径过小而产生应力过大的问题。
5.接线头的防护：接线头是控制电缆重要的部分，因此应当采用防潮、防腐蚀等措施，防止接头的腐蚀和漏电。
电缆保养和维护控制电缆的保养和维护，是确保设备顺利运行的重要保障。
下面，我们将介绍控制电缆保养的相关内容。
1.定期检查电缆的外观：控制电缆的外观是判断电缆是否正常工作的重要依据之一。
因此，在日常使用中，应该定期检查电缆外观是否存在结晶、裂缝、鼓包、电缆皮肤或护套外表的变化等现象，并做好相应的加固工作。
控制电缆安全操作保养规定
控制电缆安全操作保养规定为了保障控制电缆的正常使用，保障人员的安全和设备的稳定运行，特制定以下控制电缆安全操作保养规定。
安全操作1.使用前检查：在使用控制电缆之前，需要进行一次全面的检查，包括检查电缆表面是否有磨损、损坏、变形、裂纹、变色等情况，检查电缆是否被扭曲或者挤压等情况，如果发现有以上情况，需要及时更换控制电缆。
2.正确接线：使用控制电缆时，需要将控制电缆的电源线正确连接到电源，检查是否装接牢固，接触良好，如果线路使用需求较高需要定期检查，确保连接良好。
3.防潮防尘：控制电缆使用时，要防潮、防污、防尘，以免受潮受潮后造成短路，或者在房间尘多的情况下，尘灰污物会影响使用效果。
4.规范操作：使用控制电缆时，不得擅自拆卸电缆线管、接线盒或者进行其他未经授权的操作。
在日常中应注意防止硬物对其作用，要轻轻放置，不要拉扯，不要践踏，不要过度弯曲和扭曲电缆。
5.停机后检查：如果控制电缆在停机后不使用，要拆卸电缆，清理和涂保护漆、油，存放在规定的存放区域。
如果控制电缆需要经常更换，需要在更换前检查连接头。
6.切勿超载：控制电缆承载能力有限，不可超负荷使用。
需要按规定使用，不得擅自增加荷载，否则会造成控制电缆短路。
保养方法1.定期清洁：为了保持控制电缆的良好状态，需要定期对其进行清洗，清洗过程中可以使用中性洗涤剂或者清水清洗。
然后再用干净的毛巾或者棉布擦干，以免造成电缆表面金属氧化，进而影响接触效果。
2.停机存放：如果控制电缆在停机期间，需要存放在适当的地方。
存放控制电缆时，要放置在干燥、无污染、通风良好的地方，远离酸、碱、盐等有害物质。
3.检查维护：控制电缆的性能和使用寿命也和维修保养与否有关。
为了保障设备的正常运行，需要定期对控制电缆进行检查与维护。
如在使用过程中出现质量问题（如控制电缆外皮损坏、连接头松动、线路断开等情况），需要及时更换或进行抢修，以免影响工作效率和设备正常使用。
4.停机处理：在控制电缆停机的情况下，停机处理方法也是十分重要的。
控制电缆的选择和使用应注意的几个问题
控制电缆的选择和使用应注意的几个问题摘要：介绍了电力系统中如何选择控制电缆，在使用中如何保证控制电缆正常工作和干扰等措施和方法从控制中心连接到各系统传递信号或控制操作功能的电缆统称控制电缆。
控制电缆早期的功能比较简单，包括: 指示灯显示、仪表指示、继电器和开关设备的操作、报警联锁系统等。
近年来，由于弱电和计算机网络的广泛应用，对控制电缆的选择和应用提出了新的功能和更高的要求。
本文就近年来控制电缆的选择和使用中出现的一些新问题，加以研讨，供研究参考。
1控制电缆的主要系列品种当今控制电缆的主产品为：聚氯乙烯绝缘控制电缆、天然-丁苯橡皮绝缘控制电缆和聚乙烯绝缘控制电缆三大系列。
此外还有交联聚乙烯绝缘和乙丙橡皮绝缘的产品。
早年曾牛产的油浸纸绝缘铅包控制电缆已经淘汰。
控制电缆的额定电压用UO/U表示。
我国1998年颁发的国家标准对塑料绝缘控制电缆的额定电压规定为450/750V，国外已有德国等提出将600/1000V的产品，作为控制电缆的常规产品系列。
目前我国也能生产600/1000V 的塑料绝缘控制电缆。
橡皮绝缘控制电缆的额定电压则规定为300/500V。
控制电缆的线芯为铜芯，标称截面 2.5mm2及以下，2~61芯;4~6mm2,2~14芯;10mm2 2~10芯。
控制电缆的工作温度：橡皮绝缘为65C,聚氯乙烯绝缘为70E和105C两个等级。
计算机系统的使用的控制电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。
2保证控制电缆正常工作，防止干扰的措施为保证控制电缆在发生绝缘击穿、机械损伤或着火时，减少波及的范围，国家标准GB50217-91《电力工程电缆设计规范》规定：双重化保护的电流、电压以及直流电源和跳闸控制回路等需要增强可靠性的两套系统，应采用各自独立的控制电缆。
控制电缆投入运行后，同一电缆的不同线芯之间，紧邻平行敷设的电缆之间都存在电气干扰的问题，引起电气干扰的主要原因有：(1)由于外施电压在线芯间电容耦合的作用下产生的静电干扰；(2)由于通电电流产生的电磁感应干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用电缆作为配电干线需注意的事项
１敷设电缆时要注意保持间距
某化工厂电工值班人员巡视低压配电室时，发现电缆沟内有一闪一闪的亮光，近前检查又没有发现异常现象，但当其离开现场后，电缆沟内爆炸起火，沟内一百多根电缆全部烧毁；事故原因：电缆沟内有碱液渗入，但未引起重视，虽然交联聚乙烯电缆耐腐蚀 但此电缆长期和腐蚀性液体接触，导致其外层绝缘破裂，当遇到污水泵电机运行时被烧毁而保护装置未及时切断电源，短路电流引起污水泵电机的电缆发热，绝缘击穿引起爆炸，使电缆沟内的电缆全部烧毁，同样的事件在上海大学也发生过。
通往留学生宿舍的三根埋地电缆 由于其中一根绝缘受损而引起短路爆炸，爆炸时产生的热量引起另外两根埋地电缆同时绝缘受损而爆炸电缆，施工规范规定最小净距为０．１ｍ（ＧＢ５０１６８－９２），但往往受环境的限制，无法达到，但至少要有１ｄ（ｄ为电缆的外径）的间距，目的是保证一根电缆出现故障时不殃及相邻的电缆。
但此条规定在电缆沟内或桥架内敷设电缆时被忽视，电缆不仅紧靠在一起敷设 而且相互重叠２～３层 在这种情况下，如果其中任何一根电缆发生短路爆炸，必然会使紧挨在一起的其它电缆也遭到同样的结果；莫斯科的奥斯坦金诺电视塔和法国的埃菲尔铁塔的冲天大火，就是一根电缆短路殃及周围电缆引起的。
另外，我国宝钢三台转炉同时停产，也是敷设在一起的电缆短路引发的。
据笔者调查，目前的工程中，几乎所有的电缆沟和桥架内的电缆都是紧挨在一起敷设的，在这种情况下 任何人都不能保证每一根电缆不发生短路事故；一旦其中一根电缆发生短路事故，后果将不堪设想。
针对如此严峻的情况，有些设计人员采取消极方法：降低电缆的载流量（最多只用到７０％），但也无法阻止用户因电气设备增加而加大电缆的载流量，甚至用到满负荷。
即使用户按设计规定使用电气设备，使电缆在轻负荷状态下工作，但只要电气设备发生短路故障，电缆仍可能出现超负荷工作的情况。
另一个方法是采用可靠厂家生产的保护装置，一旦发生电缆过载或短路就自动切断电源，这在理论上是成立的，但不能保证保护装置的工作一直是可靠的，任何电气设备都有损坏的可能，火灾往往就发生在电气装置功能失效的情况下。
２交联聚乙烯电缆的水树老化;交联聚乙烯电缆因为绝缘性能好，允许工作温度高 有较好的机械强度而受到设计施工人员的欢迎，但许多人不知道水树老化会使电缆绝缘击穿。
在电缆制造过程中，由外面侵入的极微量的水分在电缆绝缘层中是均匀分布的，但电缆投入使用后 在电场的作用下，受到不均匀电场的吸引，产生极化迁移，逐渐积累而产生局部过饱和状态 形成水树。
电缆的绝缘层中只要同时存在水和电场就会产生水树。
水树是直径在０．１微米到几微米充满水的空隙集合。
水树和环境湿度也有关，交联聚乙烯电缆在６５％以上的湿度环境中通电就可以产生水树。
上海电缆研究所的研究证明 有ＣＩ离子、ＳＯ４离子或ＮＯ３离子的水，与同等条件下的自来水相比，水树生长速度要快３～４倍。
水树的存在直接影响到电缆的寿命。
为了降低水树的增长速度，在地下水位较高及多雨的地区，不宜采取埋地敷设；在南方地区黄梅季节电缆沟内容易结露，因此要有通内措施；电缆的入口处应有堵水措施，避免雨水流入电缆沟内；电缆沟应有防渗漏措施和排水措施 防止电缆沟内积水。
由于交联聚乙烯电缆有水树老化现象，因此这种电缆不应长期在潮湿环境中使用，在
施工时要严格防止潮气侵入电缆芯内部，锯断的电缆端头要及时密封。
３电缆防火措施只能控制火灾不扩大到另一区域;电缆防火措施有防火涂料和防火堵料两种。
当电缆所处环境失火时，涂在电缆表面的防火涂料受明火的烘烤而膨胀，减小了火焰对电缆的侵袭；防火堵料则用于楼层间孔洞的堵塞，当电缆穿越楼板时，剩余的孔隙用防火堵料堵塞，就可防止火焰从一个楼面孔洞窜到另一个楼面。
由防火涂料和防火堵料的作用可知：电缆的防火措施只是防止外界的火焰对电缆的侵袭，而对电缆本身的燃烧是起不到阻止作用的，因此，若认为采用电缆防火涂料和防火堵料后可防止电缆失火的观点是错误的。
从防火的角度电缆可分为三种：普通电缆、阻燃电缆和耐火电缆;普通电缆的绝缘层和外皮在高温下会燃烧，且不能自熄；阻燃电缆也会燃烧 但在外部火焰离开后会自熄；耐火电缆有二个等级：Ａ类在１０００℃之下可工作１．５ｈ，Ｂ类８５０℃之下可工作１ｈ，耐火电缆不会燃烧，但价格较贵，消防等不准停电的配电场所要用耐火电缆。
任何一座高塔或高层建筑都不可能全部采用耐火电缆，在进行建筑物的电气设计时通常选用截面留有一定裕量的电缆，但投入使用后，使用者往往不顾设计容量，接入大量的电气设备，而使电缆过载。
更多的情况是，虽然电源的总容量足够，但未能考虑三相平衡，以致一相过载也是常有之事。
由此可见，当电气设备或线路发生故障后，电缆存在燃烧的危险。
４配电干线宜采用母线槽
用钢壳母线槽取代电缆，可消除电缆着火后会引燃周围可燃物的消防隐患。
采用空气型或混合型母线槽，如果母线槽因过载或短路，母线的绝缘层着火，也不会引燃母线槽周围的可燃物，但空气型或混合型母线槽存在烟囱效应，高层建筑一旦发生火灾，空气型或混合型母线槽会助长烟气火势的蔓延。
采用密集绝缘母线槽可把烟囱效应降得很低，但普通型母线槽不耐火，一旦发生火灾，殃及母线槽会造成停电。
韩国地铁火灾造成的重大伤亡事故，主要是停电引起的。
普通母线槽不能防水，只要有一节母线槽进水，母线槽就无法送电，而要在数十节母线槽中找出进水母线槽，拆装的工作量是极大的。
上海浦江两岸两幢著名的高层建筑也曾发生过由于水进入母线槽内致使电缆无法送电的现象，后来把已安装完毕的母线槽拆掉了１／３，才找到受潮的母线槽，造成了极大的重复施工。
钢壳、云母绝缘的耐火型母线槽能耐火，但同样怕水，即使施工中未进水，一旦发生火灾，消防水也会造成耐火母线槽短路而停电，耐火母线槽至少要具有防喷水的功能才有实用价值，采用什么类型的母线槽，必须慎之又慎，不仅要选择结构好的产品，还要对制造厂有所了解
选用母线槽时从质量和性能角度要考虑如下几点:
（１）杜绝母线短路的可能性，确保电源不发生因母线故障而中断；
（２）过载能力强；
（３）阻燃并具有一定的耐火性能。
