电缆选型的几种方法
电力电缆选型方法
电力电缆选型方法电力电缆选型是指根据工程要求和环境条件，选择适合的电力电缆进行安装和使用的过程。
电力电缆的选型涉及多个方面的因素，包括电流负载、电压等级、敷设方式、环境条件等。
本文将从这些方面逐一介绍电力电缆选型的方法。
一、电流负载电力电缆的选型首先要根据工程的电流负载来确定。
电流负载是指电缆所承载的电流大小。
根据负载电流的大小，可以选择不同截面积的导体，以满足电流的传输要求。
一般来说，负载电流越大，所需的导体截面积就越大。
二、电压等级电力电缆的选型还需要根据工程的电压等级来确定。
电压等级是指电缆所承受的电压大小。
根据电压等级的高低，可以选择不同的绝缘材料和绝缘厚度，以确保电缆的安全可靠运行。
一般来说，电压等级越高，所需的绝缘材料和绝缘厚度就越大。
三、敷设方式电力电缆的选型还要考虑敷设方式。
常见的敷设方式包括直埋、管道敷设、架空敷设等。
不同的敷设方式对电缆的要求也不同。
例如，在直埋敷设中，需要选择具有良好耐候性和耐湿性的电缆；在管道敷设中，需要选择具有良好耐压性和耐磨性的电缆；在架空敷设中，需要选择具有良好耐候性和耐腐蚀性的电缆。
四、环境条件电力电缆的选型还要考虑环境条件。
不同的环境条件对电缆的要求也不同。
例如，在高温环境中，需要选择具有良好耐热性的电缆；在低温环境中，需要选择具有良好耐寒性的电缆；在潮湿环境中，需要选择具有良好防潮性的电缆；在腐蚀性环境中，需要选择具有良好耐腐蚀性的电缆。
电力电缆的选型方法包括根据电流负载、电压等级、敷设方式和环境条件来确定合适的电力电缆。
选型时需要综合考虑这些因素，并选择满足工程要求和环境条件的电力电缆。
在选型过程中，可以参考电缆制造商提供的技术手册和规范，或者咨询专业人士的意见。
通过科学合理的选型方法，可以确保电力电缆的安全可靠运行，提高工程的质量和效益。
电缆选型手册及常用公式
电缆的选型与配线选择电线平方数和电流一般铜线平安电流最大为：平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
平方毫米铜电源线的平安载流量－－。
如果是铝线截面积要取铜线的倍。
如果铜线电流小于，按每平方毫米来取肯定平安。
如果铜线电流大于，按每平方毫米来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是平方以下的铝线,平方毫米数乘以就可以了,要是铜线呢,就升一个档, 比方平方的铜线,就按铝线平方计算.一百以上的都是截面积乘以, 二十五平方以下的乘以, 三十五平方以上的乘以, 和平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线平方毫米以下的铜线，每平方电流不超过就是平安的，从这个角度讲，你可以选择平方的铜线或平方的铝线。
米内，导线电流密度平方毫米比拟适宜，米，平方毫米米，平方毫米，米以上要小于平方毫米。
从这个角度，如果不是很远的情况下，你可以选择平方铜线或者平方铝线。
如果真是距离米供电〔不说是不是高楼〕，一定采用平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线：*`铝线：*`式中：——导线中通过的最大电流〔〕——导线的长度〔〕`——充许的电压降〔〕——导线的截面积〔〕说明：、`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。
、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面( )载流是截面倍数载流量()估算口诀：二点五下乘以九，往上减一顺号走。

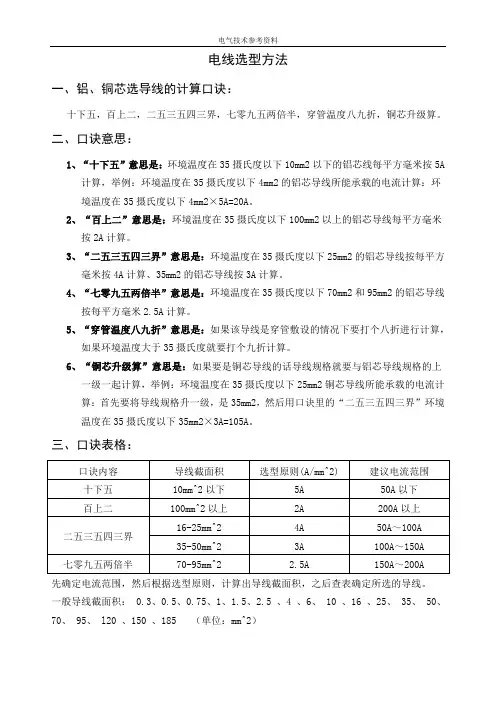

电线选型方法 (确定版)
电线选型方法一、铝、铜芯选导线的计算口诀：十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜芯升级算。
二、口诀意思：1、“十下五”意思是：环境温度在35摄氏度以下10mm2以下的铝芯线每平方毫米按5A计算，举例：环境温度在35摄氏度以下4mm2的铝芯导线所能承载的电流计算：环境温度在35摄氏度以下4mm2×5A=20A。
2、“百上二”意思是：环境温度在35摄氏度以下100mm2以上的铝芯导线每平方毫米按2A计算。
3、“二五三五四三界”意思是：环境温度在35摄氏度以下25mm2的铝芯导线按每平方毫米按4A计算、35mm2的铝芯导线按3A计算。
4、“七零九五两倍半”意思是：环境温度在35摄氏度以下70mm2和95mm2的铝芯导线按每平方毫米2.5A计算。
5、“穿管温度八九折”意思是：如果该导线是穿管敷设的情况下要打个八折进行计算，如果环境温度大于35摄氏度就要打个九折计算。
6、“铜芯升级算”意思是：如果要是铜芯导线的话导线规格就要与铝芯导线规格的上一级一起计算，举例：环境温度在35摄氏度以下25mm2铜芯导线所能承载的电流计算：首先要将导线规格升一级，是35mm2，然后用口诀里的“二五三五四三界”环境温度在35摄氏度以下35mm2×3A=105A。
三、口诀表格：先确定电流范围，然后根据选型原则，计算出导线截面积，之后查表确定所选的导线。
一般导线截面积： 0.3、0.5、0.75、1、1.5、2.5 、4 、6、 10 、16 、25、 35、 50、70、 95、 l20 、150 、185 （单位：mm^2）说明：以上线缆材质都是铜芯，载流量根据上面计算口诀算出，由于不同厂家不同品牌的线缆因制造工艺不同、结构方式不同、敷设方式不同和使用场合不同载流量会有差异，但相差不会太大，一般不超过7%，故表中所给数据只提供选型参考，需要准确的数据请询问相关的生产厂家。
载流量：在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
高压电缆选型[技巧]
![高压电缆选型[技巧]](https://img.taocdn.com/s3/m/d78a948c5727a5e9846a617f.png)
高压电缆选型[技巧]按照以下情况而定:1 根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式(如聚氯乙烯、交链聚乙、橡胶绝缘烯等);2 根据电缆的敷设环境，选择电缆外壳保护方式(如钢带铠装、钢丝铠装等);3 根据电缆使用的电压等级，选择电缆的额定电压;4 根据电缆回路额定电流，选择电缆的截面。
5 所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面)，在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。
10kv高压电缆载流量表如下:向左转|向右转导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
电线电缆的选型及方法
电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。
根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。
若用户没有经验，则应征询有关专业单位或人士的意见。
一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。
4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。
3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。
5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。
6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。
8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。
9.吊装包装件时，严禁几盘同时吊装。
在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

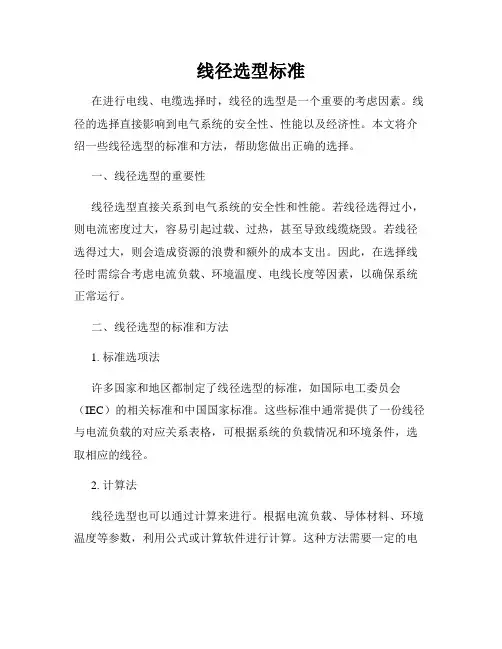

线径选型标准
线径选型标准在进行电线、电缆选择时，线径的选型是一个重要的考虑因素。
线径的选择直接影响到电气系统的安全性、性能以及经济性。
本文将介绍一些线径选型的标准和方法，帮助您做出正确的选择。
一、线径选型的重要性线径选型直接关系到电气系统的安全性和性能。
若线径选得过小，则电流密度过大，容易引起过载、过热，甚至导致线缆烧毁。
若线径选得过大，则会造成资源的浪费和额外的成本支出。
因此，在选择线径时需综合考虑电流负载、环境温度、电线长度等因素，以确保系统正常运行。
二、线径选型的标准和方法1. 标准选项法许多国家和地区都制定了线径选型的标准，如国际电工委员会（IEC）的相关标准和中国国家标准。
这些标准中通常提供了一份线径与电流负载的对应关系表格，可根据系统的负载情况和环境条件，选取相应的线径。
2. 计算法线径选型也可以通过计算来进行。
根据电流负载、导体材料、环境温度等参数，利用公式或计算软件进行计算。
这种方法需要一定的电气专业知识，并且需要准确的参数输入，以得到可靠的结果。
在计算时，还需考虑短路能力、电压降、温升等因素，以满足系统的要求。
3. 经验法经验法是一种基于实践和经验的线径选型方法。
根据类似的应用场景和经验数据，可以选择合适的线径。
这种方法相对简便，但仍需注意距离和降温因素对线径的影响。
三、线径选型的主要考虑因素在线径选型时，需考虑以下几个主要因素：1. 电流负载：根据实际负载电流大小来选择线径。
一般来说，线径与负载电流成正比。
2. 环境温度：环境温度越高，导线导体的温度上升会越大，需选择较大的线径以降低温度升高对系统的影响。
3. 导体材料：不同材料的导线导体具有不同的导电能力和散热能力，需根据导体材料的特性来选择合适的线径。
4. 电线长度：电线长度越长，电压降越大，需选择较大的线径以减小电压降。
5. 短路能力：为确保系统的安全性，需考虑电线的短路能力，以选择足够的线径来承受短路电流。
四、线径选型的实际案例以下是一个线径选型的实际案例，以帮助读者更好地理解线径选型的过程。
10kv电缆选型标准
10kv电缆的选型主要需要考虑以下几个因素：
1. 电缆的额定电压：这需要符合电力系统的要求。
在中性点非有效接地系统中，额定电压通常比系统的相电压高一档。
例如，10kV系统通常选用8.7/10kV电缆。
而在C类系统中，允许单相接地长期运行时，额定电压应选用系统的线电压。
例如，在6kV系统中选用6/6kV电缆。
2. 电缆的绝缘方式：根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式，比如聚氯乙烯、交链聚乙、橡胶绝缘烯等。
3. 电缆的截面积：选用电缆的截面积的大小是根据电流的大小来选定的。
例如，如果10kV,250KVA变压器需要选用电缆，计算电流大概有400A，可以使用YJV-223*240电缆。
4. 电缆的型号：10kv高压电缆型号主要有以下几种：普通型号:YJV、YJVLV、YJV22、YJLV22、YJV32、YJLV32。
阻燃型号:ZR-YJV、ZR-YJVLV。
以上信息仅供参考，具体选型还需要根据实际情况和专业知识进行判断。
电缆的规格型号及选型
选型主要根据以下原则：1、线路电压2、线路负载3、电缆环境我国的线电压有220V、380V> 660V、IkV、3k∖∖ 6kV等等。
像3kW的用电器嘛，用220V单相电，最多用平方的电线不得了了。
经验公式：线路电流二总的负载功率（单位：W）÷线路额定电压（单位：V）÷÷功率因数再根据电流选电缆。
介绍一个〃导线安全截流量〃计算口诀10 下五，IOO 上二，16、25 四，35> 50 三，70、95 两倍半。
穿管、温度八、九折，裸线加一半。
铜线升级算。
口诀中的阿拉伯数字与倍数的排列关系如下：对于、、4、6、IOmm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
导线载流量和导线截面（mm2）有关，有个常用电工计算口诀可以比较简单的计算: (Tlomm2：载流量为导线截面的5倍16~25mm2:载流量为导线截面的4倍35'50mm2:载流量为导线截面的3倍70~95mm2:载流量为导线截面的倍IOOmin2以上：载流量为导线截面的2倍25A—4MM2,32A—6MM2,40A, 50A—10MM2,63A—16≡2,80A—25MM2IOOA—35MM2,125A—50MM2,160A—70MM2,200A—95MM2,225A—120MM2250A—150MM2,300A—185MM2,350A—240MM2,400A—300MM2电缆的规格型号代表的含义型号含义：R—连接用软电缆（电线），软结构。
V—绝缘聚氯乙烯。
V—聚氯乙烯绝缘V —聚氯乙烯护套B—平型（扁形）。
S—双绞型。
A—镀锡或镀银。
F—耐高温P—编织屏蔽P2—铜带屏蔽P22—钢带铠装Y—预制型、一般省略，或聚烯坯护套FD—产品类别代号，指分支电缆。
电缆选型的几种方法
电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件，选择合适的电缆类型和规格。
正确的电缆选型可以保证电气设备的安全运行，提高电力传输的效率。
下面介绍几种常用的电缆选型方法。
1.电气参数选型法：根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数，选择符合要求的电缆。
可以通过计算电流载荷的方法，来确定所需的电缆截面积和导体规格。
2.环境条件选型法：根据电缆敷设的环境条件，如温度、湿度、辐射等因素，选择适合的电缆。
例如，在高温环境下，需要选择能够承受高温的耐热电缆。
3.功能要求选型法：根据工程所要求的电缆的功能特性，如阻燃性能、耐火性能、耐腐蚀性能等，选择相应的电缆。
例如，在火灾风险较高的场所，需要选择具有良好阻燃性能的阻燃电缆。
4.结构形式选型法：根据电缆的结构形式，包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等，选择适合的电缆。
例如，在需要抗干扰、抗电磁干扰的场所，需要选择具有屏蔽层的屏蔽电缆。
5.经济性选型法：综合考虑电缆的价格和性能，选择经济合理的电缆。
需要综合考虑初期投资和长期运行成本，选择性价比较高的电缆。
6.标准规范选型法：根据国家或行业的标准规范，选择符合要求的电缆。
例如，在国际标准化组织（ISO）出版的电缆标准中，规定了各种类型的电缆的性能要求和测试方法。
从以上几种选型方法可以看出，电缆选型需要考虑多个因素，包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。
不同的电缆选型方法可以结合使用，以获得最佳的电缆选型方案。
此外，可以根据具体工程的特点和要求，进行定制化选型，以满足实际应用的需要。
绝对实用的电缆选型.
电缆的选型电缆的选型 (1)一、工作电流及计算 (3)二、常用电(线)缆类型 (5)三、常用线缆类型代号和图解 (8)四、线缆符号含义： (13)五、线缆型号定义 (16)广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1.裸电线；2.绕组线；3.电力电缆；4.通信电缆和通信光缆；5.电气装备用电线电缆。
电线电缆的基本结构：1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示。
2.绝缘：外层绝缘材料按其耐受电压程度。
一、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)。
三相I=P÷(U×1.732×cosΦ)P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A)。
一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五（十以下乘以五）。
百上二（百以上乘以二）。
二五三五四三界（二五乘以四,三五乘以三）。
七零九五两倍半（七零和九五线都乘以二点五）。
穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）。
铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）。
通信电缆选型指南
通信电缆选型指南通信电缆是现代通信领域中不可或缺的一部分，它承载着信息的传输和传导功能。
为了满足不同通信需求，选择适合的通信电缆非常重要。
本文将介绍通信电缆的选型指南，帮助读者了解不同类型的通信电缆以及选择适合自己需求的方法。
一、通信电缆类型1. 同轴电缆：同轴电缆是通信领域中最常用的电缆类型之一。
它由内部的中心导体、绝缘层、外导体以及外层绝缘层构成。
同轴电缆适用于高频率传输和抗干扰需求较高的场景，例如电视信号传输和有线电视网络。
2. 双绞线：双绞线是一种由两根绝缘导线以螺旋形绞合在一起的电缆。
它具有较好的抗干扰性能和较低的成本，在计算机网络和电话线路中被广泛应用。
3. 光纤电缆：光纤电缆利用光信号进行数据传输，具有高速传输、大容量和抗干扰能力强的特点。
它在长距离通信和高速互联网连接中得到广泛应用。
二、通信电缆选型方法1. 确定通信需求：首先需要明确通信的具体需求，包括传输距离、传输速率、抗干扰能力等。
不同的通信需求会对电缆的选型产生影响。
2. 了解电缆性能参数：在选型过程中，需要了解不同电缆的性能参数，包括电缆的频率范围、损耗、传输速率等。
这些参数将直接影响通信的质量和稳定性。
3. 考虑环境因素：通信电缆的环境条件是选型的重要考虑因素之一。
例如，在户外环境中，需要选择具有抗紫外线、耐久性强的电缆。
4. 比较不同类型的电缆：根据通信需求和环境条件，比较不同类型的电缆，包括同轴电缆、双绞线和光纤电缆等。
选择合适的电缆类型，能够确保通信的稳定性和效果。
三、通信电缆的常见应用1. 数字通信网络：通信电缆在数字通信网络中起到了重要的作用。
例如，在局域网中，双绞线被广泛应用于传输数据，而光纤电缆则被用于远距离传输。
2. 电视信号传输：同轴电缆是电视信号传输的首选。
它能够提供高质量的图像和声音效果，并且可以抵抗外界干扰。
3. 电话线路：在电话通信中，通信电缆扮演了重要的角色。
双绞线被广泛用于电话线路的传输，而光纤电缆则用于长距离电话通信。
电缆选型计算公式(实用)
电缆选型计算公式(实用)
引言
电缆选型是在电力工程中的关键步骤之一，它对电力系统的稳定性和安全性有着重要影响。
在进行电缆选型时，我们需要考虑的因素包括电流负载、环境温度和电缆敷设方式等。
本文将介绍一些实用的电缆选型计算公式，以帮助我们更准确地选择适合的电缆。
1. 电流负载计算
电缆的选型需要根据电流负载来确定其导体截面积。
电流负载的计算公式如下：
电流负载 = 有功功率 / (3 * 电压 * 功率因数)
其中，有功功率为电力系统的总有功功率，电压为电力系统的相电压，功率因数为电力系统的功率因数。
2. 电缆截面积计算
根据电流负载计算得到的电流值，可以利用下述公式计算电缆的导体截面积：
导体截面积(mm²) = (电流负载 * K) / (电流密度 * 电缆校正系数)
其中，电流密度为电流通过单位面积所能承受的最大值，单位为A/mm²。
K为根据电缆使用环境和敷设方式确定的系数，电缆校正系数为根据电缆的埋深和环境温度确定的系数。
3. 最低电缆截面积选择
在选择电缆时，应该选择最接近并大于计算得到的电缆截面积的规格，以保证电力系统的正常运行和安全性。
结论
本文介绍了电缆选型计算中的一些常用公式，包括电流负载计算、电缆截面积计算和最低电缆截面积选择。
这些公式将为电力工程人员提供实用且简洁的方法来选取合适的电缆。
在实际选型过程中，还应考虑降低电缆损耗、提高电缆可靠性和节约成本的因素。
请注意，以上所提供的公式仅作为参考，实际选型应结合具体情况进行综合考虑。
注：本文所述公式和方法仅针对常见的低压和中压电力系统，对于特殊情况和高压系统应谨慎应用。
电线电缆的选型及方法
电线电缆的选型及方法
一、电线电缆的选型
电线电缆的选型是指合理规划电线电缆规格，然后根据不同的使用情况、电缆的电子特性和要求，来选择合适规格的电线电缆。
电缆的选型是
按照电缆的电子特性来选择合适的规格，包括外径、导线直径、电缆屏蔽
类型、绝缘材料等，要求不同情况选择不同规格的电线电缆。
首先，根据电线电缆的使用场合，来确定电线电缆的电子特性和要求，然后根据要求来选择合适的电线电缆。
常见的使用场合有:室外电缆、户
内电缆和高压电缆等。
其次，要根据电缆的额定电压、最大工作电压、电压降和温度系数等，来选择阻燃的电线电缆，同时还要考虑电缆的绝缘特性，以及是否需要屏
蔽等。
例如，使用在室外环境中的电缆，要求阻燃性能高，防水性能好，
绝缘特性也要好，因此要选择高耐热、耐老化、良好绝缘性能的电缆；使
用在高压环境中的电缆，要求阻燃性能高，绝缘特性良好，同时还要考虑
电缆的压缩及应力抗性，因此要选择高耐压绝缘的电缆，这样才能保证电
缆的安全可靠使用。
第三，要根据电线电缆的安装条件，来确定适用的电缆规格。
电缆选型计算及口诀
电缆选型及估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
(导体的)(连续)截流量是指:(导体的)(连续)截流量在规定条件下,导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围:导线截面积与载流量的计算 S=< I/(5~8)>=0.125 I ~0.2 I(mm2); S-----铜导线截面积(mm2);I-----负载电流三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。
对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式: P=UIcosф,其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。
所以,上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为17A。
则总闸空气开关不能使用16A,应该用大于17A的。
估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
电缆的种类和选型
电缆的种类和选型电缆是一种用来传输电能或信号的导线束，广泛应用于各个领域的电气设备中。
根据用途和特性的不同，电缆的种类和选型也有所不同。
下面将介绍一些常见的电缆种类和选型。
1.电力电缆：电力电缆是用于输送高压、中压和低压电力的电缆。
根据导体材料的不同，电力电缆分为铜导体电缆和铝导体电缆。
铜导体电缆具有电导率高、导电能力强的优点，而铝导体电缆具有轻质、成本低的特点。
在选择电力电缆时，需要考虑要传输的电流负荷、输送距离和环境条件等因素。
2.控制电缆：控制电缆用于控制和传输电力设备中的信号和数据。
通常包括多芯、绞合和屏蔽层结构。
在选择控制电缆时，需要考虑信号传输质量要求、抗干扰性能和环境条件等因素。
3.通信电缆：通信电缆用于传输声音、数据、图像等信息。
根据传输介质的不同，通信电缆分为同轴电缆、双绞线、光纤电缆等。
在选择通信电缆时，需要考虑传输速率、抗干扰性能和传输距离等因素。
4.阻燃电缆：阻燃电缆是一种具有阻燃性能的安全型电缆。
在选择阻燃电缆时，需要考虑应用领域的安全要求和防火等级。
5.防水电缆：防水电缆是在电缆外部加装防水层的电缆。
适用于需要在潮湿或水下环境中使用的场合。
6.阻火电缆：阻火电缆是一种阻止电缆在火灾中传导火焰的特殊电缆。
通常采用阻延缓剂和聚合氯化乙烯材料制成。
7.高温电缆：高温电缆是能够在高温环境下正常工作的电缆。
它通常采用耐高温的绝缘和导体材料。
在选型电缆时，需要根据以下因素进行综合考虑：1.电流负荷：根据输送电流的大小选择合适的导体截面积。
2.传输距离：选择合适的电缆长度，根据电缆阻抗和传输功率的损耗来确定。
3.抗干扰性能：根据所在环境是否存在强电磁场、电磁干扰等情况选择具有良好抗干扰性能的电缆。
4.环境条件：如温度、湿度、防腐蚀要求等。
5.安全要求：根据应用场景的安全需求选择合适的阻燃、阻火电缆等。
6.成本考虑：根据项目预算和经济效益选择合适的电缆。
在选型时，还应考虑相关国家和行业标准的要求，以保证电缆的质量和可靠性。
电缆的选型——精选推荐
电缆的选型第⼆章电缆的选型2.1 电缆型号与应⽤范围 2.1.1 电缆型号的编制原则⑴⽤汉语拼⾳第⼀个字母的⼤写表⽰绝缘种类、导体材料、内护层材料和结构特点。
如⽤Z 代表纸，L 代表铝，Q 代表铅，F 代表分相。
电缆型号组成及其代表奕奕见表2-1。
表2-1 电缆型号组成及其代表意义⽰铠装，第⼆位数字表⽰外被，例如，粗钢丝铠装纤维外被表⽰为41。
⑶电缆型号按电缆结构的排列⼀般依下列次序⑷电缆产品⽤型号、额定电压和规格表⽰。
其⽅法是在型号后再加上说明额定电压、芯数和标称截⾯积的阿拉伯数字。
①黏性电缆A 、 ZL 03-0.6/1 3×185表⽰铜芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。
B 、 Z LL 03-0.6/1 3×185表⽰铝芯、黏性油浸纸绝缘、铝套聚⼄烯护套、额定电压0.6/1kV 、三芯、标称截⾯积185mm 2的电缆电缆。
②不滴流电缆A 、ZQFD 22-21/35 3×185表⽰铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。
B 、ZLQFD 22-21/35 3×185表⽰铝芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚氯⼄烯护套、额定电压为21/35kV 、三芯、标称截⾯积185mm 2的电缆电缆。
③橡⽪绝缘电缆A 、XV-0.6/1 3×150+70表⽰铜芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。
B 、XLV-0.6/1 3×150+70表⽰铝芯、橡⽪绝缘、聚氯⼄烯护套、额定电压为0.6/1kV 、三个主线芯、标称截⾯积150mm 2、中性线芯标称截⾯积70mm 2的电⼒电缆。
④聚氯⼄烯绝缘电缆 A 、VV 23-0.6/1 3×240表⽰铜芯、聚氯⼄烯绝缘、钢带铠装聚氯⼄烯护套、额定电压为0.6/1kV 、三芯、标称截⾯积240mm 2的电⼒电缆。
电缆选型及说明
SYWV75-5-1
S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套
75：75欧姆5：线缆外径为5MM1：代表单芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R:软线VV:双层护套线P屏蔽
2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
BV--铜芯聚氯乙烯绝缘电缆（电线）
BVR--铜芯聚氯乙烯绝缘软电缆（电线）
BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆（电线）
BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）
BV-105--铜芯耐热105度聚氯乙烯绝缘电线
BV-ZR铜芯阻燃型聚氯乙烯绝缘电线
BVR-ZR铜芯阻燃型聚氯乙烯绝缘软电线
BVV-ZR铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆
25度时的三芯载流量（A）
25度时的四芯
载流量（A）
VV
VJV
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆选型的几种方法
一、根据电缆的用途选择
电缆的用途决定了其性能和特点，因此在选型时需要先确定电缆的用途。
常见的电缆用途包括电力传输、通信传输、仪表控制等。
不同用途的电缆有不同的要求，如电力传输需要考虑电压等级、导体截面积等；通信传输则需要考虑信号传输速率、抗干扰能力等。
根据电缆的用途进行选择是最基本的选型方法。
二、根据电缆的导体材质选择
电缆的导体材质对其导电性能和耐热性能有较大影响。
常见的导体材质包括铜和铝。
铜导体具有良好的导电性能和耐腐蚀性能，适用于大电流传输和要求较高的场合；而铝导体则具有较轻的重量和较低的成本，适用于一般场合。
在选型时需要根据具体情况选择导体材质，以满足工程要求。
三、根据电缆的绝缘材料选择
电缆的绝缘材料对其绝缘性能和耐热性能有较大影响。
常见的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。
聚乙烯绝缘具有较好的绝缘性能和耐热性能，适用于一般场合；而交联聚乙烯绝缘则具有更好的耐高温性能，适用于高温环境。
在选型时需要根据电缆使用环境和要求选择合适的绝缘材料。
四、根据电缆的屏蔽结构选择
电缆的屏蔽结构对其抗干扰能力有较大影响。
常见的屏蔽结构包括铝塑复合带屏蔽、铜带屏蔽、铜丝编织屏蔽等。
铝塑复合带屏蔽具有较好的屏蔽效果和成本效益，适用于一般场合；而铜带屏蔽和铜丝编织屏蔽则具有较好的抗干扰能力，适用于对干扰要求较高的场合。
在选型时需要根据对干扰的要求选择合适的屏蔽结构。
五、根据电缆的外护层材料选择
电缆的外护层材料对其耐磨损性能和耐候性能有较大影响。
常见的外护层材料包括聚氯乙烯、聚乙烯、聚氨酯等。
聚氯乙烯外护层具有较好的耐磨损性能和耐候性能，适用于一般场合；而聚乙烯和聚氨酯外护层则具有更好的耐磨损性能和耐候性能，适用于对外界环境要求较高的场合。
在选型时需要根据电缆使用环境和要求选择合适的外护层材料。
总结：
电缆选型是根据电缆的用途、导体材质、绝缘材料、屏蔽结构和外护层材料等因素进行选择。
根据电缆的用途选择是最基本的选型方法，导体材质、绝缘材料、屏蔽结构和外护层材料等因素则是根据具体要求进行选择。
在选型过程中，需要根据工程要求和环境要求综合考虑各种因素，以选择出最合适的电缆。
同时，还需要注意电缆选型时的安全性、可靠性和经济性等方面的要求，以满足工程的实际需求。
