高层学生公寓供配电设计
学生公寓空调配电改造施工方案设计
学生公寓空调配电改造施工方案设计目录一、前言 (1)二、项目背景与需求分析 (1)2.1 项目背景 (2)2.2 需求分析 (3)三、施工方案设计 (4)3.1 总体施工流程 (5)3.2 空调设备选型与配置 (5)3.3 配电系统设计 (7)3.4 电缆线路敷设 (8)3.5 电气安全与防护措施 (10)四、施工材料与设备选择 (11)4.1 施工材料选择 (12)4.2 施工设备选择 (13)五、施工进度计划与安排 (14)六、施工风险管理与控制 (15)七、施工质量保证措施 (16)八、施工后期维护与管理 (17)九、总结与展望 (18)一、前言随着社会的发展和科技的进步，教育事业也在不断发展和壮大。
学生公寓作为学生学习、生活的重要场所，其环境舒适度对于学生的学习效果和生活质量有着重要的影响。
随着夏季高温天气的到来，学生公寓的空调用电量急剧增加，导致电力供应紧张，影响了学生的正常生活和学习。
对学生公寓空调配电进行改造，提高电力供应能力，已经成为当前亟待解决的问题。
本次学生公寓空调配电改造施工方案设计，旨在通过科学合理的规划和管理，提高学生公寓的电力供应能力，确保空调系统的稳定运行，为学生创造一个舒适的学习和生活环境。
本方案设计充分考虑了学生的实际需求和学校的管理要求，结合了当前的实际情况和技术水平，力求做到经济、合理、可行。
本次学生公寓空调配电改造施工方案设计是一项重要的民生工程，它关系到学生的切身利益和学校的可持续发展。
在各级领导和社会各界的关心支持下，本次改造一定能够取得圆满成功。
二、项目背景与需求分析随着夏季高温的到来，学生公寓内的空调用电负荷急剧增加，导致原有的电力供应系统不堪重负，供电不稳定，甚至发生故障。
这不仅影响了学生的正常学习和生活，还可能引发安全隐患。
对学生公寓空调配电系统进行改造，提高电力供应的稳定性和可靠性，已成为当务之急。
本次改造项目的目标是优化学生公寓的电力分配，确保空调等大功率设备的稳定运行，同时提高能源利用效率，降低能源消耗。
高层住宅低压供配电系统设计论文

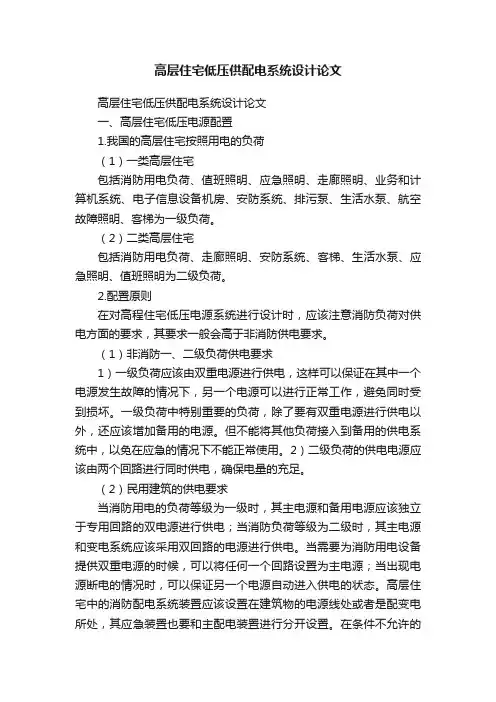

高层住宅低压供配电系统设计论文高层住宅低压供配电系统设计论文一、高层住宅低压电源配置1.我国的高层住宅按照用电的负荷（1）一类高层住宅包括消防用电负荷、值班照明、应急照明、走廊照明、业务和计算机系统、电子信息设备机房、安防系统、排污泵、生活水泵、航空故障照明、客梯为一级负荷。
（2）二类高层住宅包括消防用电负荷、走廊照明、安防系统、客梯、生活水泵、应急照明、值班照明为二级负荷。
2.配置原则在对高程住宅低压电源系统进行设计时，应该注意消防负荷对供电方面的要求，其要求一般会高于非消防供电要求。
（1）非消防一、二级负荷供电要求1）一级负荷应该由双重电源进行供电，这样可以保证在其中一个电源发生故障的情况下，另一个电源可以进行正常工作，避免同时受到损坏。
一级负荷中特别重要的负荷，除了要有双重电源进行供电以外，还应该增加备用的电源。
但不能将其他负荷接入到备用的供电系统中，以免在应急的情况下不能正常使用。
2）二级负荷的供电电源应该由两个回路进行同时供电，确保电量的充足。
（2）民用建筑的供电要求当消防用电的负荷等级为一级时，其主电源和备用电源应该独立于专用回路的双电源进行供电；当消防负荷等级为二级时，其主电源和变电系统应该采用双回路的电源进行供电。
当需要为消防用电设备提供双重电源的时候，可以将任何一个回路设置为主电源；当出现电源断电的情况时，可以保证另一个电源自动进入供电的状态。
高层住宅中的消防配电系统装置应该设置在建筑物的电源线处或者是配变电所处，其应急装置也要和主配电装置进行分开设置。
在条件不允许的情况下，不能分开设置。
这就需要将其与主电源并列布置，在两者的分界处设置防火隔断，配电装置应根据情况进行明确的标注。
3.干线配置（1）第一种方案独立的两路电源和两台变压器进行分列运行，对低压单母线进行分段，设置应急的电源做备用。
这种方式可以保证供电的可靠性，适用于高层建筑中，特别是负荷量较大的高层住宅。
（2）第二种方案采用一路电源和一台变压器，将低压单母线进行分段。
高层建筑电气工程供配电系统设计的分析
高层建筑电气工程供配电系统设计的分析随着城市化进程的加速和人口增长，高层建筑的数量不断增加，这为电气工程带来了诸多挑战。
高层建筑电气工程的供配电系统设计需要充分考虑建筑的结构特点、用电设备的需求、安全性和可靠性等多方面因素。
本文将对高层建筑电气工程供配电系统设计进行深入分析，探讨其设计原则、关键技术以及未来发展趋势。
高层建筑电气工程供配电系统设计的原则是保证电力供应的可靠性和安全性。
高层建筑一般集中了大量的用电设备和设施，如电梯、空调、照明等，因此对电力的供应要求高。
供配电系统设计要充分考虑建筑物的结构、用电需求以及应急情况下的电力保障措施，确保在任何情况下都能提供稳定可靠的电力。
高层建筑电气工程供配电系统设计的关键技术包括：用电负荷的合理分配、配电系统的选择、保护系统的设计等。
在高层建筑中，不同区域的用电负荷可能差异巨大，需要合理分配电力资源，避免单个区域用电过载或者其他安全隐患。
选择合适的配电设备和保护装置也是非常关键的。
优秀的配电系统应该具备高效节能、稳定可靠、安全环保等特点，有效保障电力供应的持续性。
高层建筑电气工程供配电系统设计未来的发展趋势主要包括智能化、绿色化和数字化等方向。
随着智能技术的不断发展，智能化供配电系统将成为未来的趋势。
通过智能化技术，可以实现对电网的智能监控、远程管理、故障诊断等功能，提高供配电系统的安全性和可靠性。
高层建筑电气工程供配电系统设计还需向绿色化方向发展，采用可再生能源、能源储备技术和节能设备，实现高效节能、绿色环保的电力供应。
数字化技术的应用也将对供配电系统设计产生深远影响，例如数字化的监控、控制系统，能够提高供配电系统的自动化水平，提高电力系统的可靠性和安全性。
高层建筑电气工程供配电系统设计是一项复杂而又重要的工程。
在设计过程中，应该充分考虑建筑结构、用电需求以及未来发展趋势，采用智能化、绿色化和数字化技术，不断提高供配电系统设计水平，为高层建筑提供安全可靠的电力供应。
对某公寓楼供配电系统设计的探讨
中 图分 类 号 ：Ｕ ２ Ｔ ２
文献标识码： Ａ
文章 编 号 ：０６ ４ １ （０ ０） － １２ ０ １０ —３ １２ １ ０ ０ ７ － １ ４
１高校学生公寓楼用 电负荷分析 选 择 的 失误 ， 甚至 出现 一 些 反 常现 象 。 因此在 设 计 中利 用需 要 系数 法 进 行 用 电 负荷 计 算 时 ， 方 面要 一 １１ ． 用户的特点。高校 学生公 寓是大量人员集 中的地方 ，～套 ７ ｍ 左 右 两 室 一 厅 的住 房 一般 要居 住 １ — ２个 学 生 ， 较 之 居 民住 深 入 实 际调 查 高 校 师 生 员工 的用 电 习惯 ， Ｏｚ ０１ 同时 也 可 以调 研 同类 院校 宅 的人 口密度 大 得 多 ， 旦停 电（ 一 尤其 是 晚 上 ） 严 重 影 响 学 生 的 正 已建 的 学生 公 寓 配 电 系统 运 行 情 况 ， 至 通 过 现 场 实测 电流 峰值 来 将 甚 常学 习生 活 ， 至 引 起 骚乱 ， 为治 安 事 故 隐 患 ， 甚 成 因而 其 对供 电可 靠 分 析其 选 定 范 围 。 另一 方面 在选 定 需 要 系 数值 后 还 要采 用 其 它 一些 性 的要求应高于普通 的住宅用户。 方法 ， 如单位指标法等进行认真地校核所选定值。 只有这样 ， 才能让 目前 ， 许多高校都 已经建成或将建校园网 ， 电脑 等高科技产品 需 要 系统值 能够 贴 近 工 程 实 际 ， 能 更 加合 理 地 选 择 各种 电气 设 备 才 逐 渐 成 为 学 生 的 学 习 工 具 ， 买 电脑 的学 生 越 来 越 多 ， 他 的 弱 电 装 置 ， 开 关 、 干 电缆 以及 变 压 器 容 量 等 ， 到 降低 基 本 投 资 ， 购 其 主 主 达 节 设施如消防报警系统、门禁管理 系统 比普通居 民住 宅要求更为完 约有色金属用量 ， 利于节能。 善， 因而 ， 对供 电质 量 的 要 求也 更 高 。 套 公 寓 的用 电不 可 能计 量 到 每 （ 对于 大容 量 以 及 季 节 性 强 的 用 电负 荷 如 空 调 设 备 ， 采 用 ３） 宜 人， 电费只 能人 均 分摊 ， 学生 的节 约 意 识 大 多 不强 ， 人走 灯 亮 的现 象 专用线路供 电。随着生活质量 的不断提高 ， 高校 内的许多学生公寓 经 常 发生 ， 不但 造成 电能 浪 费 ， 成 为 完 全事 故 隐患 。 因此 ， 生 用 都 装 设 了空 调 。 考 虑 我 国南 方 天气 的特 点 以及 学 生 的 暑 期 放假 时 还 学 户对电气系统 的供 电安全性要求也更高。 间， 空调 的真正利用主要集中于六月份下旬和九月份上旬这段将近 １ ． 电负荷 的特 点 。 每年 的寒 、 假 期 间 ， 大部 分 学 生 都 已 个月的时间内。 ２用 暑 绝 例如某一栋六层共 ８ ４间宿舍单元的学生公寓， 原 离校 ， 仅有少量 保卫 人员和参 加各种短 期补 习班 的学生 留校 ， 因而 设计图纸于每间宿舍设一分配 电箱 ， 内设有照明、 箱 插座 、 空调等供 用 电 负荷 最 小 ， 形成 两个 低 谷 ； 由于 五 一 、 一等 长假 ， 成 了学 生 电回路 ，ｋ 每间， 十 也 ３ Ｗ／ 公寓底层设总计量柜 ， 总计算负荷和总计 算电流 离校 回家或外 出的重要假期 ， 留校 的学生相对寒暑假要 多， 但 负荷 分 别 为 ２ ２ Ｗ 和 ３４ 进 线 开 关 整定 值 为 ３ ０ 进 线 电缆 为 Ｙ Ｖ ５ｋ ３ Ａ， ５ Ａ， Ｊ一 形 成 了两 个 小 低谷 。 从 整体 上 看 ， 生 的用 电负 荷 一 年 里 有 四个 低 ０６１ Ｖ ４ ８ 。这 样 配 电设 计 的好 处 是 有利 于 学 校 加 强 学 生 的用 学 ． Ｋ 一 Ｘ１５ ／ 谷 ， 近 三 个 月时 间 ， 其 它 时段 负 荷较 为稳 定 。 正 常 学 习 期 间 由 将 而 在 电管理 ， 存 在 的缺 点是 空调 与 照 明 混 合供 电 ， 但 造成 总开 关、 电缆 总 于 学校 有 统 一 的作 息 时 间 ，用 电设 施 的投 入 时间 基 本 上 是 一致 的 ， 的闲置程度 大 ， 从该公寓楼实际总功率峰值、 总电流 峰值 的测量情 每天 ６ｏ 一 ： 、 ｌ ０ ｌ：０ １： — ２ ０为一天之中的三个用 电高 ： ８０ １： 一 ３ 、７０ ２ ： ｏ ０ ０ ０ ０ ３ 况来看 ，得 出一年内大部 分月份 的实际功率与电流远低于设计值 ， 峰， 而其 它时段负荷很小 ， 有公 共照 明、 仅 门禁管理和消防负荷 ， 因 只 有 在 空调 有运 行 的 月份 才 略 接 近。因此 在 学 生 公寓 这 类 建筑 的 配 此 ， 生公 寓 负荷 波动 比较 大 ， 学 且具 有 很 强 的 规律 性 和 周 期性 。 电设计时 ， 对于空调 设备的用 电宜采用单独供 电回路 ， 甚至 专用变 １ ． 电设施 的特 点 。学 生 公 寓 的 用 电设施 以照 明、 扇 为主 ， ３用 风 压器进行供 电，这样在 空调无运行的月份 内可 以方便切 除线路 ， 提 另有部分收录机、 电脑 用户 ， 而没有 一般家庭使用 的空调、 电及其 彩 高开关 、 电缆 、 变压器 的利用率 ， 降低损耗。 它大 功率 家用 电器 。因此 ， 生 公 寓 的用 电设施 种 类 不 多 ， 感性 负 学 且 （ 合 理 分 配 用 电负荷 ， 化 配 电系统 。 如 调 查某 学 生 公 寓 的 ４） 优 例 荷较少， 单机 设 备 的功 率 因数 较 高。 配 电设 计 情 况 ， 设计 人 员在 该 楼 一 层 配 电间 内 设计 了总 配 电箱 Ｚ Ｌ Ａ ２优化 高校 公 寓楼 供 配 电系统 设 计 的 技术 措 施 和 学 生 宿 舍 用 电计 量 柜 Ａ ，该 配 电系 统 的优 点 是 通 过 上 下级 开 关 Ｌ 在 此 ， 者 在调 研 了某 高 校学 生公 寓楼 用 电情 况和 原 有 供 配 电 笔 配合 ， 以对学生 的用 电进行统一管理 ； 可 存在的缺 点是负荷分配不 设计 图纸的基础上 ， 出了在学生 公寓楼 中如何优化供配 电系统设 提 合理 ， 造成配 电级数 的增多， 致使选择的电缆偏 大， 造成浪费。因此 计的技术措施 ， 做到降低基本投资 ， 节约 电能 ， 具体措施如下 ： 对其进行优化 设计 ，可将配 电 Ｚ Ｌ箱中的某两条回路并入 Ａ Ａ Ｌ箱 ， （） １合理规划变电所的位置 ， 提高变压器的负荷率。 在校园总体 这只要在 Ａ Ｌ箱体 内增加模数 即可。这样既可以省掉 Ｚ Ｌ箱体和 １ Ａ 供 电规划 时， 在变 电所供 电半径 允许条件下 ， 以考虑将学 生公寓 可 Ｌ柜的进线 电缆 ， 节约投资， 而且满足对学 生宿舍 等用 电与行政办公楼等用 电混合供 电、 用一个变 电所 ， 合 这样 可利 个塑壳开 关以及 Ａ 各所学校对学生宿舍的管理 方式有所 用 师生 用 电峰 值 的 不 同时 段 ， 到 削 峰 填 谷 ， 高 变 压器 的 负载 率 ， 供 电统一控制 的要求。当然 ， 做 提 不 同 ，这 就 需 要 电气 设 计 人 员做 好 与 建设 单 位 的沟 通协 调 工 作 ， 精 减 少 变压 器 的线 损和 铁 损 ， 现 变压 器 经 济 运行 而 节 约 电能 。 实 （ 科学 合 理 地确 定 需 要 系 数值 。 建 筑 电气 设计 中用 电 负荷 的 心设计 比较优 良的供 电方案 ，使��
高层建筑电气工程供配电系统设计的分析
高层建筑电气工程供配电系统设计的分析高层建筑电气工程供配电系统设计是指在高层建筑中，为满足建筑内各种用电设备的需求，设计出合理、安全、高效的供配电系统。
下面将对该系统的设计进行分析。
高层建筑电气工程供配电系统的设计需要考虑建筑的用电负荷。
高层建筑通常包含多个功能区域，如住宅区、办公区、商业区等，每个区域的用电负荷不同。
设计时需要根据各个区域的用电需求，合理划分供配电系统，确保每个区域能够获得稳定可靠的电力供应。
供配电系统的设计需要考虑供电方式。
常见的供电方式包括城市电网供电和发电机组备用供电。
对于高层建筑来说，城市电网的供电是主要来源，而发电机组备用供电可以作为紧急情况下的备用电源。
在设计时，需要考虑供电方式的选择，以及两种方式的切换过程，确保供电的连续性和可靠性。
高层建筑电气工程供配电系统的设计需要考虑电力消耗的平衡。
高层建筑的各个功能区域通常有不同的用电时间和负荷变化情况，因此需要合理设计电力消耗的平衡。
在高峰期，各个区域的用电负荷较大，需要有相应的控制措施，以避免电力过载；而在低谷期，可以采取合理的节能措施，降低用电成本。
高层建筑电气工程供配电系统的设计需要考虑电力安全。
在设计时，需要考虑各种电力安全措施，如接地保护、短路保护、过电压保护等，以确保供电系统的安全运行，防止电力故障对建筑和人员产生的危害。
高层建筑电气工程供配电系统的设计需要考虑成本效益。
在设计时，需要充分考虑各种设备、材料和工程的成本效益，以确保设计的电气工程供配电系统能够在经济上可行。
在选择设备和材料时，需要权衡其价格、性能和使用寿命等因素，以选择最合适的方案。
高层建筑电气工程供配电系统设计的分析主要包括考虑建筑的用电负荷、供电方式、电力消耗平衡、电力安全和成本效益等方面。
只有在综合考虑这些因素的基础上，才能设计出合理、安全、高效的供配电系统，满足高层建筑的用电需求。
学生宿舍楼配电设计
学生宿舍楼配电设计摘要：介绍了校园学生宿舍楼的配电设计，阐述了负荷计算、负荷等级的确定、照度的选择、配电系统的设计电器设备的选择、防雷与接地系统的设计。
给出了一个安全用电和节约能源的系统方案。
为学生创造了一个良好的学习、工作环境。
关键词：宿舍楼、负荷等级、负荷计算、配电系统、电气设备的选择前言：不同的学校，不同的宿舍之间规模大小不同，因而用电情况和电力运行的情况也各不相同。
因此，不可能有一套标准的适用于一切宿舍楼的配电系统。
在对该宿舍的用电量需要进行定性和定量的分析，评估它当前的以及将来的电量情况。
力求编制出一套最佳的配电方案。
在分析宿舍楼用电需求时不仅要搞清楚电力使用的种种细节，还必须考虑到用电的可靠性和经济性等诸多方面的因素，以求得供求间的最佳平衡。
在设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
1：工程的慨述学生宿舍楼是学校建筑的主要部分。
学生能够努力学习，和圆满地完成各科学业，与他们能够很好地睡眠、休息是分部开的。
这样作为校园生活区的学生宿舍配电的合理设计就显得格外重要。
本次设计是学校学生公寓的供配电设计，建筑面积约为10000㎡，随着教学产业的不断发展，学生宿舍建筑的规模和数量都越来越多。
每个宿舍单体面积也比较大，一般总面积为8000∽15000㎡；有些都是在一楼设自行车库、水泵房、配电机房。
顶楼装太阳能热水器，和电热棒。
二楼至七楼为学生休息宿舍，建筑形式多为条型与连廊的组合；宿舍房间内住的人数为4-6人，每栋大约150∽200间；建筑层数5∽7层，高度不超过24m。
总之，大多数宿舍按《宿舍建筑设计规范》（JGJ36—2005）表，居住类型和人均使用面积分类为三类。
学生公寓的建筑的特点一般采用10KV高压供电，而一般高层宿舍楼则可采用城市公用变压器低压供电，用电量大，对电气设备的要求较高；队消防系统的安全、可靠性要求较高；对防雷、接地等安全要求较高。
2：配电系统的设计供配电技术，分为强电部分和弱电部分。
学生公寓供配电系统设计
NANCHANG UNIVERSITY GONGQING COLLEGE 学士学位论文（设计）THESIS OF BACHELOR（2010—2014年）中文题目: 学生公寓供配电系统设计英文题目：Student Apartments for Supply and DistributionSystem Design学院：系别：专业班级：学生姓名：学号：指导教师：毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。
对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。
有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。
学校可以公布论文（设计）的全部或部分内容。
保密的论文（设计）在解密后适用本规定。
作者签名：指导教师签名：日期：日期：注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
高层住宅供配电设计
工厂供电课程设计题目：住宅楼的供配电设计学院漯河职业技术学院年级专业 08机电工程系电气自动化一班学生姓名学号指导教师王志军完成日期 2011年 3月目录一、负荷计算和无功功率计算1、基本理论及计算公式 (1)2、负荷计算和无功功率计算3、无功功率补偿4、年耗电量的估算二、变电所位置和形式的选择三、变电所主变压器台数和容量的选择1、变电所主变压器台数的选择2、变电所主变压器容量选择四、变电所主接线方案的选择五、短路电流的计算1、短路电流计算的目的及方法2、短路电流的计算3、确定基准值4、计算短路电路中各主要元件的电抗标么值5、计算k-1点的短路电路总电抗标么值及三相短路电流和短路容6、计算k-2点短路电路总电抗标么值及三相短路电流和短路容量六、变电所一次设备的选择1、导线机截面选择的基本理论2、变电所高压一次设备的选择七、变电所继电保护的设计1、变压器继电保护2、变压器的瓦斯保护八、防雷和接地装置的确定1、防雷基本理论2、防雷装置的确定3、接地基本理论4、接地装置的确定一 负荷计算和无功功率计算负荷名称()kW P e d Kφcos()A I js选用电缆型号规格1-6F 住宅电源 168 0.8 0.9 227 YFD-YJV-4(1*95)+PE(1*50)7-12F 住宅电源 168 0.8 0.9 227 YFD-YJV-4(1*95)+PE(1*50)13-18F 住宅电源 168 0.8 0.9 227 YFD-YJV-4(1*95)+PE(1*50)消防电梯常用电源及辅助设备 14 1 0.8 30.4 NH-W-4*16+E16 普通电梯常用电源及辅助设备14 1 0.8 30.4 ZR-W-4*16+E16 生活泵 5.5 1 0.8 11 W-4*4+E4 消防泵 22 1 0.8 42 NH-W-4*25+E16 公用照明常用电源7 1 0.8 13 ZR-W-4*6+E6 应急照明510.810YJV-4*6+E6高层各楼层负荷统计资料1、基本理论及计算公式负荷计算的方法有需要系数法、利用系数法及二项式等几种。
浅谈高校综合楼供配电设计
浅谈高校综合楼供配电设计文章结合工程实例，介绍高层综合楼供配电相关设计内容。
希望通过文章的分析与论述，能够为相关人员提供一定的参考与借鉴。
标签：综合楼；供配电；负荷等级引言供配电系统是电力系统的重要组成部分，也是电气设计的重要环节。
本文结合天津某高校新校区综合楼实例，对供配电相关设计内容做了一些阐述，供同行参考。
1 工程概况及设计依据本项目位于天津某高校新校区内（已竣工投入使用），总建筑面积38234.1平方米，地上建筑面积32834.3平方米，地下建筑面积5399.8平方米。
其中建工学院19989.5平方米，环境学院13545.6平方米。
本工程属于多层公共建筑，最高点高度21.85米，建筑层数地上五层，地下一层。
地下室局部为人防，战时为甲级、常六级、核六级二等人员掩蔽所。
设计依据主要为：（1）业主提供的设计任务书及相关专业提供的条件；（2）现行国家及地方的规范及标准。
建筑功能及使用方的使用要求作为设计依据，直接影响供电区域的划分和供电系统的建立，合理的供配电设计能够更好服务项目的整体经营和可靠运行。
2 负荷等级本工程属于高等院校，为多层综合楼，楼内消防负荷及重要用电设备按一级负荷要求供电（主要包括：消防设备、应急照明、计算机系统用电、安防系统、电子信息设备机房、客梯电力、潜污泵等电源），另楼内为校区提供弱电服务的网络汇聚点内供电电源按一级负荷供电，其余用电设备按三级负荷供电。
人防供电要求，战时：战时通信用电及应急照明为战时一级负荷；各防护单元内战时风机、潜水泵、三种通风方式装置系统及部分平时照明为战时二级负荷，其它均为战时三级负荷。
平时：应急照明、排烟风机、消防补风机、防火卷帘门等消防用电为一级负荷，其它均为三级负荷。
本工程非消防一级负荷：185kW；消防负荷一级负荷：310kW。
3 供电电源及负荷状况本工程地下一层设置一座变配电所，本变配电所向本地块组团内A、B、C 楼供电，本项目为A楼。
拟考虑采用10kV专线进线供电。
学生宿舍楼配电设计
学生宿舍楼配电设计(共9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--学生宿舍楼配电设计摘要：介绍了校园学生宿舍楼的配电设计，阐述了负荷计算、负荷等级的确定、照度的选择、配电系统的设计电器设备的选择、防雷与接地系统的设计。
给出了一个安全用电和节约能源的系统方案。
为学生创造了一个良好的学习、工作环境。
关键词：宿舍楼、负荷等级、负荷计算、配电系统、电气设备的选择前言：不同的学校，不同的宿舍之间规模大小不同，因而用电情况和电力运行的情况也各不相同。
因此，不可能有一套标准的适用于一切宿舍楼的配电系统。
在对该宿舍的用电量需要进行定性和定量的分析，评估它当前的以及将来的电量情况。
力求编制出一套最佳的配电方案。
在分析宿舍楼用电需求时不仅要搞清楚电力使用的种种细节，还必须考虑到用电的可靠性和经济性等诸多方面的因素，以求得供求间的最佳平衡。
在设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
1：工程的慨述学生宿舍楼是学校建筑的主要部分。
学生能够努力学习，和圆满地完成各科学业，与他们能够很好地睡眠、休息是分部开的。
这样作为校园生活区的学生宿舍配电的合理设计就显得格外重要。
本次设计是学校学生公寓的供配电设计，建筑面积约为10000㎡，随着教学产业的不断发展，学生宿舍建筑的规模和数量都越来越多。
每个宿舍单体面积也比较大，一般总面积为8000∽15000㎡；有些都是在一楼设自行车库、水泵房、配电机房。
顶楼装太阳能热水器，和电热棒。
二楼至七楼为学生休息宿舍，建筑形式多为条型与连廊的组合；宿舍房间内住的人数为4-6人，每栋大约150∽200间；建筑层数5∽7层，高度不超过24m。
总之，大多数宿舍按《宿舍建筑设计规范》（JGJ36—2005）表，居住类型和人均使用面积分类为三类。
学生公寓的建筑的特点一般采用10KV高压供电，而一般高层宿舍楼则可采用城市公用变压器低压供电，用电量大，对电气设备的要求较高；队消防系统的安全、可靠性要求较高；对防雷、接地等安全要求较高。
高校学生公寓电气设计
高校学生公寓电气设计摘要：本文对目前高校学生公寓的电气设计做了深入的分析，旨在为学生公寓的电气设计提供参考，为高等学校建设新型学生公寓提供一个良好的电气设计方案。
关键词：新型学生公寓，电气设计，用电负荷新型学生公寓的电气设计包括：强电系统设计(供配电系统、照明系统、防雷接地及等电位联结系统)和弱电系统设计(电话通讯系统、综合布线系统、有线电视系统、电视监控系统等)两大部分内容[1，2]。
本文重点论述强电系统设计方法和原则，而对弱电系统设计仅作简要介绍。
1负荷级别的确定根据《民用建筑电气设计规范》(JGJ／T16-92) [3]中的规定，将单元式或多层通廊式学生公寓中的应急照明和疏散指示标志灯确定为二级负荷，其余用电确定为三级负荷；而对高层学生公寓来讲，除了要依据JGJ／T16-92中的规定，还要考虑其建筑规模及重要程度，将一类高层建筑的消防电梯、客梯、消防水泵、喷淋水泵、防排烟风机、生活水泵电力、消防控制室、弱电机房电源、公共照明、应急照明等确定为一级负荷，将二类高层建筑的上述用电设备确定为二级负荷。
在工程设计中，根据学生公寓负荷的等级和国家规范的要求，确定不同负荷等级的供电电源，对于一类高层学生公寓中的一级负荷，采用双电源供电，并要求当一个电源发生故障时，另一个电源不应同时受到影响而损坏，以维持继续供电，同时还应增设应急电源，并且严禁将其他负荷接入应急供电系统，以保证其供电的可靠性；对于高层学生公寓中的二级负荷，其供电系统应做到当发生变压器故障或线路常见故障时不致中断供电(或中断供电后能迅速恢复)，一般采用双回路电源供电；考虑到三级负荷对供电电源无特殊要求，故对单元式和多层通廊式学生公寓采用单电源供电，但其应急照明和疏散指示标志灯则可采用带镍镉蓄电池的灯具，或采用应急电源EPS集中供电，以提高应急照明供电的可靠性。
2学生公寓内负荷统计作为二十一世纪的新型学生公寓，怎样确定其用电负荷？根据近几年的工程实践和市场调查，综合考量相关文献的数据及分析调研江苏某典型高校的新型学生公寓用电数据及用电电气，提出新型学生公寓每间寝室用电设备容量。
公寓楼电气设计
设计举例1.2 设计依据1）公寓楼建筑概况本学生公寓楼层共有6层：底层为大厅、两个车库，一个设备间以及一个值班室。
1~6层为普通层，每层采用一廊多厅的建筑形式，走廊两侧各有15个房间，每层都带有一个会议厅。
公寓楼总和有180个宿舍，6个会议厅，一个值班室，一个设备机房，一个大厅以及两个车库。
同时公寓楼中间有一个主楼道以及两侧各有一个安全通道。
2）气候条件本地区为沿海地区，属于海洋气候，平均气候为16.300C，最高极端温度为3900C，最低极端温度为-11.100C。
3）供电电源供电电源来自10kV配电所，它的出口断路器的型号是SN10—10II型，这个断路器有过电流保护和电流速断保护。
1.3 需求分析本设计要满足一栋地上6层楼的大学生公寓的用电需求，学生公寓楼的用电负荷为为给排水系统、消防系统、网络通信系统、中央空调系统，以及学生基本的生活用电需求如电扇、洗衣机等小家电的负荷，同时公寓楼还配备每层一个会议厅，这些用电系统的具体的负荷如表1-1所示。
表1-1 公寓楼负荷明细负荷名称功率（kw）数量总功率（kw）单间宿舍 5.416 180 974.88值班室 4.416 1 4.416消防系统消防栓泵57 2 114 消防喷淋泵46 2 92给排水系统排水泵 3 2 6 生活用水泵17 2 34 会议厅 4.310 6 25.86中央空调系统416 1 416 设备间7.173 1 8.085 地下风机8 2 16 其他照明 3.514 3.514 总计（kw）1694.7552 负荷计算2.1 负荷分级以及供电要求2.1.1 电力负荷的分级电力系统负荷是指系统中所有用电设备消耗功率的总和【2】。
根据不同场合对供电可靠性的要求以及中断供电对政治、经济、生活影响的程度，《供配电系统设计规范》GB 50052-2009将电力负荷分为三个等级[3]：1)一级负荷：①.为了不造成人员伤亡的不能中断供电的负荷。
