NCM-4.0型多功能垂直打磨机(说明书)

合集下载

无尘环氧打磨机产品说明书_环氧打磨机工作原理_无尘环氧打磨机安装

使用前请仔细阅读说明书无尘环氧打磨机
产品介绍
一、产品概述：
是一款吸尘、打磨一体的地面研磨机，重机身设计，不仅适用于混凝土地面基层研磨、找平、清理表面浮浆和祛除旧环氧薄涂，同样适合打磨环氧腻子层和环氧砂浆层，并提高平整度。

固定的吸尘装置，单人操作，无灰尘，节省了人力成本，提高了施工效率。

二、参数：
地面研平机操作简单研磨力强效率高
用途：适用于新地面平整度的恢复，表面打毛，旧地面如薄涂型环氧，胶水，油漆的去除。

环氧砂浆层的细打磨及找平
技术参数：
磨盘直径;330mm
电机功率：4KW
转速：1440r/min
工作效率50-60平方米/小时
重量：150KG
外形尺寸：1200*500*1000mm
三、特点：
1.可自由更换刀头，耗材可以自由配置（金刚石磨头抛光片和打磨片）
2.主电机和吸尘电机采用分开开关控制，方便使用
3.灵活、自带吸尘、工作效率高、操作简单，是环氧施工的选择。

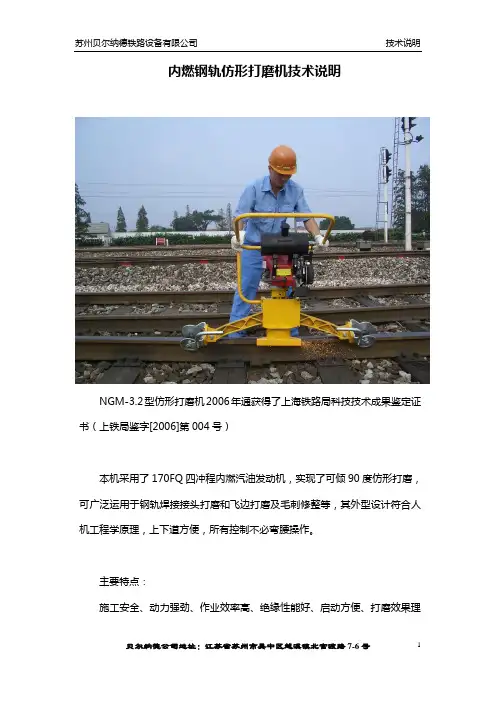

仿形打磨机技术说明及报价单

内燃钢轨仿形打磨机技术说明
NGM-3.2型仿形打磨机2006年通获得了上海铁路局科技技术成果鉴定证书（上铁局鉴字[2006]第004号）
本机采用了170FQ四冲程内燃汽油发动机，实现了可倾90度仿形打磨，可广泛运用于钢轨焊接接头打磨和飞边打磨及毛刺修整等，其外型设计符合人机工程学原理，上下道方便，所有控制不必弯腰操作。

主要特点：
施工安全、动力强劲、作业效率高、绝缘性能好、启动方便、打磨效果理想等优点。

整机技术参数
报价单
注：此价格为含税、到货价。

苏州贝尔纳德铁路设备有限公司
2011-09-06。

NCM━4道岔打磨机说明书

前言该机结构新颖、机体轻巧、操作简便、维修方便、磨削效率高、质量好。

完全能够满足我国各种道岔和道岔各部位打磨的要求。

道岔是铁路线路上不可缺少的重要转换设备。

由于机车车辆的碾压，冲击作用，各部经常产生飞边，导致各部几何尺寸变化，影响行车安全。

为了使道岔各部位在运用中保持标准的几何尺寸，必须消除产生的飞边等缺陷。

而手砂轮打磨会造成不平顺、不连续等缺陷。

本厂研制的NCM—4.0型内燃道岔打磨机，借鉴了国内外的经验，可以对道岔各部位进行连续打磨。

该机是一种新型、高效的打磨机，属路内首创。

一、主要技术参数1、动力：汽油机功率 5.5马力（4KW）3600r.p.m2、砂轮转数：4100 r.p.m3、磨头倾角调整范围：±30º4、磨头垂直行程：170mm5、整机质量：90kg6、外形尺寸：2920×850×1150mm二、结构和工作原理1、走行架2、打磨小车3、汽油机4、打磨头5、磨头摆动装置6、磨头升降装置7、走行轮1、结构NCM—4.0型内燃道岔打磨机由走行架、打磨小车、磨头摆动装置、磨头升降装置、走行轮等七部分组成。

走行架用无缝钢管焊接，为矩形机架。

有四个尼龙走行轮，内轨距1435mm。

打磨小车是该机的主体。

用5.5马力汽油机作动力；还有皮带传动装置，打磨头，蜗轮蜗杆传动的磨头摆动装置及丝杠传动的升降装置和台车轮等组成。

（如图所示）2、工作原理打磨机放置在道岔须打磨部位，可沿轨道走行。

打磨小车通过四个台车轮在走行架上横向移动，可使打磨小车在道岔任何部位停留，从而可以对道岔的转辙部分、导曲部分及辙岔的任何部位进行打磨。

打磨时，用手拉动启动绳，启动汽油机。

汽油机通过三角皮带驱动磨头转动。

根据打磨部位的需要调整磨头摆动角度，并可转动手柄，通过丝杠调整磨头高度，找准磨头要打磨的部位，并用手移动打磨机走行架，一边移动一边进行打磨作业。

三、使用方法1.使用前准备1.1 认真阅读汽油机和本机使用、保养说明书，按规定加足汽油和润滑油脂。

磨机安全操作规程15篇

磨机安全操作规程15篇第1篇工贸疏磨机安全操作规程1、进退刀装置应灵活，以便停机和紧急停机时迅速退刀。

2、运转中，有异声必须立即退刀，停浆、停机检查。

3、运转中突然断浆，应立即退刀，不准空运转。

4、开机时，先开密封水，并检查是否正常。

5、开机时，应开疏磨机，后开浆泵，若误，必须待清洗后，再开动。

6、修理或换磨片，应切断电源，开关上挂好警告牌。

第2篇珩磨机安全技术操作规程1、必须遵守《磨床安全技术操作规程》。

2、工件要卡牢固，调节行程时要注意是否有可能发生碰撞，第一次行程要缓慢进给。

3、测量工件、调整行程挡块必须停车进行。

4 开车前磨头前端必须先进入工件内再开车。

操作时要防止夹伤手指。

5 自动进刀时，必须将行程限位调节适当并坚固牢靠，方可开机。

6 工件动转中，不准调整行程。

7 电气设备上防止沾染润滑油、冷却液及灰尘。

电气导线不准外露，防止因磨擦破损发生漏电。

8 安全装置必须齐全可靠，不准任意拆除。

9 数控珩磨机还要遵守《数控机床安全技术操作规程》有关规定。

第3篇手持打磨机安全操作规程1手持打磨机的防护罩、连接电缆、插头、开关必须保持完好，要经常检查和加油，以保证正常运转。

2操作者必须戴上防护眼镜，才能进行工作，对砂轮机性能不熟的人，不能使用砂轮机。

3手持打磨机作业点10m范围内不得有易燃易爆物品。

4磨工具用的砂轮不准磨其它任何工件和材料，对于细小的、大的和不好拿的工件，不准在砂轮机上磨，小件要拿牢，以防挤入砂轮机内或挤在砂轮与托板之间，将砂轮挤碎。

5砂轮片磨损三分之二时必须更换，不得再使用。

第4篇工贸企业疏磨机安全操作规程1、进退刀装置应灵活，以便停机和紧急停机时迅速退刀。

2、运转中，有异声必须立即退刀，停浆、停机检查。

3、运转中突然断浆，应立即退刀，不准空运转。

4、开机时，先开密封水，并检查是否正常。

5、开机时，应开疏磨机，后开浆泵，若误，必须待清洗后，再开动。

6、修理或换磨片，应切断电源，开关上挂好警告牌。

墙面打磨机使用说明以及注意事项

、
外观说明
1. 工具箱竖放，箱体上见“重庆佳装机电有限公司 ”、吸尘式墙面打磨机及“倪氏牌”商标
倪氏牌商标
吸尘式墙面打磨机
图 1-1 2. 箱扣（开箱时要将两个箱扣同时打开）
重庆佳装机电有限公司
3. 电源同步开关
双手同时放在箱扣处准备开箱
扣开向上拉开
电源同步总开关
4. 调速器（两个调速器分档，1 档砖石最低，6 档转速最高。上为吸尘机调速器，下为打磨机调速器）
轻按打磨盘防止掉落
打磨机头出风口承 45°角
轻盖上箱盖
盖上箱扣
未打磨墙面
为未打磨墙面作标记
开始打磨
打磨机移动一遍已经出现了墙面相对平整
我们拉近镜头发现已经符合墙面打磨要求，动态拍摄无灰尘遗漏，吸收率高
已打磨好的墙面
拉近镜头查看
手工打磨后效果
墙面打磨过的最终效果，平整无砂痕
手工打磨后我们用灯光照射发现砂痕明显
吸尘袋软管对接
集渣袋错误安装法，角度应向下 45
准备打磨前需关闭箱盖，这是亲注意将承重杆压与箱体内
3. 盖上箱扣各电源线安装
正确集渣袋安装法
4. 吸尘软管连接打磨机密封罩出灰口和吸尘机进灰口,注:如果要开箱一定要先拔出吸尘机进灰口除的软管以免箱盖边缘压断软管.
调试速度和装砂纸 1. 打磨机和吸尘机速度的选择:箱体上方为吸尘机调速器,下方为打磨机调速器,均有 6 个档
作方式。既轻松也能提高工作效率
自然张开，轻顶密封罩，切勿用力夹打磨手柄、使劲讲手掌贴紧密封罩
2. 打磨墙面：在箱体开关处轻按开机开关开机，使得吸尘袋吹鼓，移动上墙防止静止造成墙面出现坑洼，勿将打磨机在墙面上停留防止在墙面上留下圆坑而影响墙面质量，打磨机在墙面上移动要均匀，不要忽快忽慢，手掌压密封罩的力量不能太重从而感觉轻松，打磨墙面时应注意均匀有序不要间隔距离太大而漏打

打磨机说明书Word版

MTD—Ⅲ型钻杆内外磨机使用说明书武汉华宇一目检测装备有限公司2014年11月26日钻杆内外修磨机使用说明书一、概述本产品主要用于磨削钻杆内外对接焊缝。

具有高效、安全、经济、操作方便等优点。

二、主要技术参数：1、适用范围：73—140mm钻杆；2、检测速度：5min（每根的一端）；3、中心高 1100mm4、工作最大的行程 1100 mm5、磨杆长度 900 mm6、可用磨头直径及砂轮规格适用：89、101、127、139 mm直径（标准）钻杆内外磨7、内磨、头转速 0-10000r/min（变频调速）外砂带磨滚轮转速 2800 r/min8、功率 6＋3=9KW9、电源三相交流380V 50HZ10、辅助气源压力： 0.5mpa11、耗气量 0.5³/min12、工作环境：一般环境，配收尘装置(乙方配置)13、设备性能：能完成2 7/8″-5 1/2″的钻杆焊缝和加厚过滤带的修磨作业。

三、技术特点1、采用高速旋转的砂轮（10000r/min）以一定的压力压在钻杆焊缝的内外飞边上打磨，与此同时，采用数控系统实现钻杆自身原地旋转并且沿钻杆轴向能小幅度往复摆动，从而实现内飞边打磨。

2、采用全自动控制柜导航，通过控制柜按键就能轻松完成钻杆打磨，操作简单易懂；安全方便。

3、采用精密导轨作为砂轮进出钻杆内孔的运动平台，保证具有较高的运动和定位精度，保证打磨效果的稳定均匀。

4、采用电磁和气浮联合压紧技术，确保打磨压力。

5、采用精密控制技术，确保打磨深度。

四、操作说明1、在电源接好之后，把柜内所有的空开都推上去，保证通电线路正常的情况下。

按“总启动”按钮，整个通电。

2、工况选择，“自动/手动”打磨。

手动模式：选择“内横移电机”的“前进”或者“后退”，内磨的横移电机就前进或后退。

选择“外横移电机”的“前进”或者“后退”，外磨的横移电机就前进或后退。

选择“外磨压紧机构”的“压紧”或者“松开”，外磨的压紧机构就压紧或松开钻管。

NCM4.0内燃道岔打磨机_内燃道岔打磨机使用规程_工务道岔打磨机

使用前请仔细阅读说明书NCM4.0内燃道岔打磨机使用说明书出版日期：2018年1月一、适用范围：该机具主要用于道岔尖轨、辙岔岔心、护轮轨、基本轨侧面肥边的打磨作业。

也适用于普通线路及曲线地段钢轨肥边的修磨维护。

可满足各型道岔、各部位钢轨肥边打磨作业的技术要求。

二、技术参数：动力：GX160型汽油机功率： 4.0kW燃油消耗率：310g/kW.h润滑油容量：0.65L砂轮转速：4000r.P.m磨头倾角调整范围：±45°。

磨头垂直行程：170mm砂轮规格：φ250×φ30×35mm(盘形砂轮)整机质量：90kg外形尺寸：2920×850×1150mm三、基本结构与工作原理：工作原理：汽油机经过V带传动，使主轴（砂轮）产生回转运动，再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动，而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。

小车架上装有蜗轮副，能使砂轮左右最大倾斜30°角，以适应各种斜面打磨需要。

推动大车架沿钢轨纵向反复移动完成磨削工作。

主要结构：有两个部件组成：1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。

2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架（磨削装置）。

结构图如下：1大车架、2行走轮、3汽油机、4手轮、5小车架、6滚轮、7砂轮、8定位装置、9锁紧手柄四、使用方法与维护：1、首先卸下砂轮罩，装好平型砂轮，将锁紧螺母拧紧。

安装砂轮前，检查砂轮是否有损坏、变形等，如发现不准使用。

2、将大车架1放到轨道上，再将小车架5（磨削装置）放到大车架上。

3、检查内燃机的燃油和机油是否充足。

如不足，应按要求添加燃油和机油。

4、启动内燃机，空载运行，时间不少于30秒。

观察机器各部分运转是否正常，传动机构是否可靠，正常后方可操作打磨。

5、顺时针转动打磨手轮，砂轮下移，进行垂直方向进给，手轮一周进给量约为2mm。

道岔打磨机详细介绍

道岔打磨机
中煤信息部 zmjt04
内燃道岔打磨机
内燃道岔打磨机设计用来打磨转撤器的尖轨，辙岔岔心和护轨顶面及侧面飞边，也可以打磨交叉渡线和标准轨道的钢轨飞边。
内燃道岔打磨机的两个可相互垂直移动的台车彼此运动的组合可以使该机在所有方位都能进行打磨，并且操作容易、灵活。
内燃道岔打磨机的磨削装置可从垂直方向向侧面倾斜30°，同时可以沿垂直方向和水平方向实现对磨削砂轮位置的调整。从而可使该机磨削装置能够在钢轨之间比较狭窄的空间内非常精确地工作。
ቤተ መጻሕፍቲ ባይዱ
内燃道岔打磨机维修
⒈打磨机只能在油门处全速工作状态开始进行打磨，磨轨要缓慢进行
⒉操作者只能保持与砂轮的安全距离，其他人员应该避开打磨方向，以免烧伤
⒊遇到机械故障，应该立即停止，快速下道，撤离到界限以外。
道岔打磨机图片
转速4100r.p.m。磨削移动：从垂直方向起向任意一侧可倾斜30° 垂直行程：170mm，低于轨道头75mm以上外形尺寸：2920×850×1150mm
内燃道岔打磨机操作注意事项
1.操作人员必须经过培训，考试合格后方可作业 2.使用认真阅读说明书，要按要求操作. 3.作业前需要检查： ①对机械全面检查 ②检查汽油机，润滑系统是否渗漏或是堵塞 ③汽油机和砂轮传动带是否松动 ④瞬间启动汽油机确定砂轮转向是否正确 ⑤二冲程汽油机汽油与机油比列配合为25:1，四冲程汽油机分别加注润滑汽油机油汽油。
内燃道岔打磨机工作原理
汽油机经过V带传动，使主轴（砂轮）产生回转运动，再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动，而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。
内燃道岔打磨机技术参数
发动机：4.0/4.8kw、3600r.p.m. 磨削头：碗形砂轮Φ254mm 厚度35mm

多功能打磨机详细使用说明

多功能打磨机详细使用说明多功能打磨机适用于各种不同轨型(28—43—75公斤/米)(道岔)打磨机产品结构先进，适用于钢轨平面、侧面、圆弧面及各种角度的打磨，也适用钢轨焊接接头及各种尖轨、道岔的打磨。

本机用内燃机作动力源，适用于无电源的现场作业。

多功能打磨机技术指标：1.功率：6.5马力(日本本田)2.主轴转速：3200r/min3.砂轮尺寸：∮200×∮32×25(mm)4.垂直行程：0-250mm5.横向行程：1600mm6.旋转角度：0±45℃7.整机质量：110kg8.适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。

多功能打磨机操作规程保养方法：打磨机保管时要防潮。

长期停用要上油密封，装箱保存。

2、发动机要定期按发动机说明书进行维修与保养。

3、使用一段时间后，要调解两皮带中心距，防止皮带松弛。

4、每年检查一次机内润滑脂。

如发现缺少或污染应添加或更换润滑脂，润滑脂应为1#钙钠基润滑脂。

多功能打磨机使用规程1、开机前必须检查发动机与机架螺丝连接情况。

皮带松紧度。

2、作业前发动机必须空转半分钟、待运转平稳无异常现象后再进行作业。

3、磨削时进给要平稳，以防损坏砂轮。

4、作业时要配戴防护镜，避免火花烧伤。

5、磨轨时要放慢磨削速度，以防损坏砂轮。

6、磨削完成后，必须关闭发动机，再卸机下道。

7、维修，保养或更换零部件必须关闭发动机。

8、如有发动机或主轴发现异常，立即停止工作，不要自行拆卸，本厂可根据具体情况派专业人员考虑维修或更换。

钢轨打磨机适用于对各型钢轨进行全方位磨削处理，其体积小、灵活轻便、操作简单、磨削效率高，携带方便，维护维修简单快捷，也适用于其他场合作业。

打磨台说明书

EL-25型打磨吸尘工作台使用说明书前言承蒙您购置EL-25型打磨吸尘工作台，在此表示真诚的谢意！为能正确使用本设备，在使用前请仔细阅读本说明书。

本说明书对设备的操作、维护等作了说明。

特别说明1. 本说明书的内容针对本公司EL-25型打磨吸尘工作台系列而编写的。

2. 关于本说明书的内容，因产品改进可能引起产品规格参数等的更改，恕不另行通知，请谅解。

3. 如发现本说明书有疑问或错误之处，请与我公司的当地代理商联系。

4 没有本公司书面许可，任何抄袭或改编本手册全部或部分内容均为严重侵权。

特别声明使用单位应按本说明书内容正确进行安装，并安排经过培训的专门人员负责设备的管理、操作和维护，保证设备处于正常运行状态，如果违规造成的损失由使用单位自负。

安全规定本说明书中与人身安全和设备财产相关的信息都用标识重点显示，当识别符出现时，必须阅读并理解与之相联系的注意事项。

识别符为：危险表示指定的危害将会使人身和财产受到损失!要求表示必须严格按照要求完成,否则影响设备甚至人身安全！目录1. 设备介绍.... .. (4)1.1 设备用途 (4)1.2 基本特点 (4)1.3 技术数据 (4)2. 设备结构 (4)2.1 结构图 (5)2.2 结构功能说明 (5)3. 安装说明........................ . (6)4. 电气安装................................ .. (6)5. 设备操作.......................... .. (6)5.1 控制面板说明.............. .. (6)5.2 操作规范......................... .. (6)5.3 注意事项......... (6)6. 设备维护..................... . (7)6.1 维护周期安排................ . (7)6.2 维护规范.......................... .. (7)6.3 注意事项....................... .. (7)7. 故障排除................................ .. (8)7.1 现象与处理方法.............. .. (8)7.2 注意事项............................. .. (8)8. 电气原理图.................................... (8)1.1 设备用途打磨吸尘工作台主要应用在各种焊接、抛光、打磨和工件去毛刺、等离子切割等。

多功能打磨机详细使用说明

多功能打磨机详细使用说明1.准备工作a.确保工作区域干净整洁，远离易燃材料和其他危险品。

b.穿戴好个人防护设备，如护目镜、口罩、手套等。

c.将多功能打磨机放置在平稳的工作台上，并插好电源。

2.切换打磨头a.根据需要选择合适的打磨头，如砂轮、纤维轮、抛光毛刷等，并根据说明书将其安装到打磨机上。

b.确保打磨头安装牢固，无松动现象。

c.如果需要更换打磨头，先关闭电源，等待打磨头完全停止旋转后再进行操作。

3.调节转速a.多功能打磨机通常具有可调节转速的功能，根据材料的硬度和需要的效果来调整转速。

b.低速适用于较硬的材料，如金属和石材，高速适用于较软的材料，如木材和塑料。

c.注意不要使用过高的转速，以免造成材料烧伤或损坏。

4.打磨操作a.将待打磨的材料稳固地固定在工作台上，确保其不会晃动或滑动。

b.打开电源，将打磨头缓慢移动到待打磨的材料上，并保持适宜的角度和压力。

c.使用均匀的力量进行打磨，避免在一个地方停留过久，以免导致表面不均匀。

5.抛光操作a.在完成打磨后，可以使用抛光毛刷等工具对材料进行抛光，以提高光亮度和光滑度。

b.应仔细选择合适的抛光工具和抛光剂，根据需要和材料的特性来进行操作。

c.抛光时要注意角度和力度的掌握，避免过度抛光或产生划痕。

6.安全注意事项a.使用多功能打磨机时，要保持注意力集中，避免分散注意力造成事故。

b.在使用过程中，注意观察打磨材料和工具的情况，如有异常应立即停止操作。

c.使用后及时关闭电源，并将多功能打磨机上的打磨头拆卸下来，以免发生意外。

总结：多功能打磨机是一种功能强大的工具，能够满足不同材料的打磨和抛光需求。

使用时要做好准备工作，切换合适的打磨头，调节适宜的转速，稳固地操作打磨，仔细进行抛光，并注意安全事项。

掌握好这些使用方法和注意事项，能够更好地利用多功能打磨机进行工作和创作。

打磨机安全操作规程(9篇范文)

打磨机安全操作规程（9篇范文）第1篇打磨机安全操作规程1. 使用打磨机前请仔细检查保护罩、辅助手柄,必须完好无松动。

2. 装好砂轮片前注意是否出现有受潮现象和缺角等现象,并且安装必须牢靠无松动,严禁不用专用工具而用其他外力工具敲打砂轮夹紧螺母。

3. 使用的电源插座必须装有漏电开关装置,并检查电源线有无破损现象。

4. 打磨机在使用前必须要开机试转,看打磨片运行是否平稳正常,检查对碳刷的磨损程度由专业人员适时更换,确认无误后方可正常使用。

5. 打磨机在操作时的磨切方向严禁对着周围的工作人员及一切易燃易爆危险物品, 以免造成不必要的伤害。

保持工作场地干净、整洁。

正确使用,确保人身及财产安全。

6. 使用打磨机时要切记不可用力过猛,要徐徐均匀用力,以免发生打磨片撞碎的现象,如出现打磨片卡阻现象,应立即将打磨机提起,以免烧坏打磨机或因打磨片破碎,造成不安全隐患。

7. 严禁使用无安全防护罩的打磨机,对防护罩出现松动而无法紧固的打磨机严禁使用或由专人及时修理,严禁当事人擅自拆卸打磨机。

8. 打磨机工作时间较长而机体温度大于50度以上并有烫手的感觉时,请立即停机待自然冷却后再行使用。

9. 操作打磨机前必须配带防护眼镜及防尘口罩,防护设施不到位不准作业。

10. 更换砂轮片时必须关闭电源或拉掉电源线,确认无误后方可进行砂轮片的更换,务必使用专用工具拆装,严禁乱敲乱打。

11. 保障打磨机的机身整体的清洁,保持机器与通风孔及动转时的顺畅。

12. 由专业人员定期检查打磨机各部件是否损坏,对损伤严重的及时更换。

13. 定期更换新碳刷和检查电源线及触点部位的导电性能是否完好,急时增补因作业中机身上丢失的螺钉。

14. 定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好,适时对转动部位加注润滑油,以延长打磨机的使用寿命。

15. 打磨机使用完毕后及时归还工具库妥善保管。

杜绝工具放在个人工具柜过夜。

16. 正确使用220v电压。

杜绝因错接到380v电压上而造成打磨机烧坏。

打磨机设计说明书

产品设计课程设计说明书设计题目：带碎屑袋的手持打磨机设计工程机械学院工业设计 25010801班设计者：王璐希杨兵兵魏马丁****：***目录一.市场调查1．手持式打磨机概述 (3)2．现有的手持式打磨机的缺陷 (3)3．使用打磨机的安全要点 (3)4．打磨机设计要点 (3)二、设计过程1．现有的打磨机内部结构分析： (4)2．逆推法建立打磨机功能树 (9)3．绘制结构功能图 (10)4．相似性评价整合功能元的解 (11)5. 单一指标筛选 (14)6.方案组合 (16)三、方案筛选1．原理解相容性评价 (17)2．方案评价 (18)（1）评价目标权重计算（2）建立手持打磨机评价表（3）原理方案确定（4）原理方案优化3．最终方案确定 (21)四、最终方案展示 (25)五、心得体会 (26)六．参考文献 (27)一、市场调研：1.手持式打磨机概述手持式电动打磨机是一种机械化工具，它以电动机作为动力，通过传动机构驱动工作头进行工作。

手持式电动打磨机，结构轻巧，携带方便。

手持式电动打磨机具有以下特征：（1）结构复杂。

电动工具既要满足手感要求，还要考虑美感；不同地区客户的区域性差异、不同的手型大小都得考虑在内。

因而90%的外观都是复杂的自由曲面。

（2）安全性要求高。

图1-1：打磨机图片（3）设计周期短。

企业为了在市场中能占据优势，每一款产品从市场调研、概念设计、结构设计到定型、模具图及二维图，需要在短时间内完成2.现有的手持式打磨机的缺陷：（1）从飞轮、被打磨的物体中高速飞溅出颗粒，飞轮的转速可能大于1600米/分钟，可能对使用者造成意外伤害；（2）如果打磨产生的火花点燃附近的可燃物，会发生爆炸或火灾；（3）长期重复使用和不舒服的工作姿势，导致骨胳与肌肉的功能紊乱；（4）砂轮片外露，容易割伤使用者；（5）噪声导致听力下降；（6）吸入打磨产生的粉尘，造成人体伤害。

3.使用打磨机的安全要点（1）砂轮片:A.如果砂轮片破损严重或有裂纹，必须立即更换；B.如果砂轮片曾经被摔过或重击过，即使无裂痕，也绝对不能使用；（2）防护罩:A.如果防护罩不在正确位置，打磨机不能使用；（3）打磨机的使用:A.总是双手使用手持式打磨机；B.使双手远离高速旋转的砂轮；C.重复使用；D.适当用力；E.避免长时间处于振动状态；F.尽量保持腕关节平直；G.尽量减少不舒服姿势；图1-2：打磨机使用配套工具4.打磨机设计要点（1）定位：设计目标的确定首先取决于市场的定位，即专业工具还是家用工具。

研磨机说明书.

MB4363B（PC）半自动双盘研磨机使用说明书目录机床外观图----------------------------------------------------1一、．．主要用途和特性----------------------------------------------2二、．．主要规格和参数--------------------------------------------2-3三、．．传动系统-----------------------------------------------------4-7四、．．主要结构与性能-------------------------------------------8-15五、．．液压系统---------------------------------------------------16-25六、．．电气系统---------------------------------------------------26-34七、．．冷却系统-------------------------------------------------------35八、．．润滑系统-------------------------------------------------------36九、．．吊运与安装------------------------------------------------37-39十、．．调整与操作--------------------------------------------40-51十一、．．．附件----------------------------------------------------52-55十二、．．．注：由于机床经常不断地改进，如机床的结构性能无重大改变时，本说明书不随时修改。

二．主要用途和特性本机床为万能机床，用于研磨零件的平面和圆柱面。

道岔打磨机NCM4 0轨肥边修磨

道岔打磨机NCM4 0轨肥边修磨道岔打磨机ncm40轨肥边修磨道岔打磨机ncm4&period;0轨肥边修磨道岔打磨机ncm4.0轨肥边修磨道岔打磨机ncm4.0主要用于道岔尖轨、辙岔岔心、护轮轨、基本轨侧面肥边的打磨作业。

也适用于普通线路及曲线地段钢轨肥边的修磨维护。

可满足各型道岔、各部位钢轨肥边打磨作业的技术要求。

道岔打磨机ncm4.0_报价_批发_生产操作方式事故的严防几点表明：1、不许使用转速低于4000r/min的砂轮。

2、更改砂轮前必须停机。

3、千万不可使用已损坏的砂轮。

4、更改砂轮后抖动30秒，在试转过程中其他人员必须靠近现场。

5、定期测量砂轮，检查紧固螺母是否松动。

6、必须稳固加装安全防护罩。

7、砂轮应存放在干燥的位置。

1、电动钢轨打磨机主要用作钢轨冲压后的雕琢和外轮廓整形雕琢，准确恢复正常钢轨断面形状。

2、操作者可一次完成轨顶和侧面的打磨。

3、打磨机作业时的边线有效率气门，从水平至横向。

4、打磨砂轮轴线保持与钢轨轴线垂直。

5、滚轮和摆轮要紧扣钢轨外轮廓，以确保在任何边线时打磨机的导向，滚轮以钢轨并作基准，构成仿形，确保轨顶和轨侧的准确雕琢。

道岔打磨机ncm4.0技术参数:1.动力：gx160型汽油机功率：4.0kw310g/kw.h润滑油容量：0.65l2.砂轮输出功率：4000r.p.m3.磨头倾角调整范围：±45°。

4.磨头横向行程：170mm5.砂轮规格：φ250×φ30×35mm(盘形砂轮)6.整机质量：90kg7.外形尺寸：2920×850×1150mm。

研磨仪使用说明 Everest

研磨仪使用说明Everest® engine 4140安全第一。

经销商：德国KaVo牙科产品有限公司Bismarckring 39D-88400 Biberach电话：+49 7351 56-0传真：+49 7351 56-1488生产商：德国Kaltenbach & Voigt有限公司Bismarckring 39D-88400 Biberach网址：Everest® engine 4140研磨仪使用说明书目录目录目录 (1)1 用户注意事项 (3)1.1 用户指南 (3)1.1.1 缩写 (3)1.1.2 使用标志 (3)1.1.3 服务 (3)1.2 保修条款和条件 (4)1.3 运输和储存 (5)1.3.1 1998年8月28日包装法规 (5)1.3.2 运输损坏 (5)1.3.3 储存 (6)1.4 装箱明细及包装规格 (7)1.4.1 Everest engine研磨仪装箱明细 (7)1.4.2 包装规格 (8)1.5 重要说明 (9)1.6 正确使用 (10)1.7 功能原理 (11)2 安全 (12)2.1 安全使用说明 (12)2.1.1 警示标志 (12)2.1.2 结构说明 (12)2.1.3 危险级别说明 (12)2.2 预定用途 (13)2.2.1 一般用途 (13)2.2.2 特殊用途 (13)3 产品描述 (15)3.1 KaVo Everest engine (15)3.1.1 设备安全标志定义. (17)3.1.2 型号铭牌和额定电量铭牌 (18)3.2 研磨设备 (21)3.3 控制面板 (22)3.3.1 控制键功能 (23)3.4 研磨工具 (25)3.5 夹具 (26)3.6 软件 (27)3.6.1 菜单栏 (27)3.6.2 工具栏 (28)3.6.3 任务视图 (29)3.6.4 状态视图 (30)3.6.5 消息查看 (31)3.6.6 工具窗口 (31)3.6.7 进度栏 (31)3.6.8 夹具选择区域 (31)3.6.9工作件示位仪 (31)Everest® engine 4140使用说明书目录3.7 圆盘管理 (33)3.7.1 工作件定位选择区域 (33)3.7.2 连接杆定义选择区域 (34)3.7.3 铣销设置选择区域 (34)3.7.4 任务分配简介 (35)3.7.5 完成定位选择区域 (35)3.7.6 圆盘信息窗口 (35)3.7.7 夹具定位按钮 (35)3.7.8 圆盘工作区 (36)3.7.9 进度栏 (36)3.8 运行故障 (37)3.9 技术规格和要求 (38)3.9.1 Everest engine综述（运行条件） (38)3.9.2 研磨设备规格 (38)3.9.3 机器控制设备（包括电脑） (38)3.9.4 供电装置电熔 (39)3.9.5 冷却润滑设备 (39)3.9.6 空气压缩设备 (40)4 启动 (41)4.1场所 (41)4.2 设备驱动 (43)4.2.1 系统部件连接 (43)4.2.2 研磨设备连接 (46)4.2.3 空气压缩设备连接 (47)4.2.4 冷却/润滑设备连接 (48)4.2.5 电力设备连接 (49)4.2.6 电压调节 (49)4.2.7 EDP 网络连接 (50)4.3 设备连接 (51)5 运行 (52)5.1 插入工作件 (52)5.2 启动研磨仪KaVo Everestengine (54)5.3 分配任务到工件位置 (55)5.3.1 CAM 模块 (55)5.4 制作工作件 (59)5.4.1 制作圆盘 (62)5.5 更换工具 (69)5.6 更换夹具 (71)6 保养 (73)6.1 清洁与保养 (73)6.1.1 日常 (73)6.1.2 每周 (73)6.1.3 每季度 (75)7 符合标准声明 (79)2/801用户注意事项 | 1.1 用户指南1 用户注意事项1.1 用户指南要求请于首次使用设备前阅读本说明，以避免错误操作及产品损坏。

手机打磨机说明书

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921965605.9(22)申请日 2019.11.14(73)专利权人东莞市纳声电子设备科技有限公司地址 523000 广东省东莞市松山湖高新技术产业开发区工业东路24号现代企业加速器4栋4楼402室(72)发明人陈圣平　李曾荣　祖羚　钟世强　黄锦铭　(74)专利代理机构东莞市冠诚知识产权代理有限公司 44272代理人张作林(51)Int.Cl.B24B 19/00(2006.01)B24B 47/20(2006.01)B24B 55/06(2006.01)(54)实用新型名称手机打磨机(57)摘要本实用新型公开了手机打磨机，包括XYZ三轴平台，所述XYZ三轴平台的靠顶部位置固定安装有打磨机构，且XYZ三轴平台的靠前侧位置设置有治具机构，所述XYZ三轴平台的一侧设置有电控箱，该手机打磨机，通过XYZ三轴平台、打磨机构、治具机构以及电控箱的设置，使该打磨装置可满足市场上大部分手机屏幕和平板电脑屏幕的打磨抛光工作，同时提高工作效率、良品率以及产品打磨抛光质量的一致性，花键轴传动的优点解决了Z轴整体做上下运动负载过大的难题，花键轴中空导入打磨液，防止打磨失效及起到提升打磨效果，减速机构的设置解决了打磨转动无力的难题，并可用打磨液带走打磨产生的粉尘，改善工作环境，该设备灵活性大。

权利要求书1页说明书3页附图2页CN 210879040 U 2020.06.30C N 210879040U1.手机打磨机，包括XYZ三轴平台（11），其特征在于：所述XYZ三轴平台（11）的靠顶部位置固定安装有打磨机构（12），且XYZ三轴平台（11）的靠前侧位置设置有治具机构（13），所述XYZ三轴平台（11）的一侧设置有电控箱（14）；所述打磨机构（12）包括Z轴伺服电机（1），所述Z轴伺服电机（1）的底部固定安装有丝杆模组（2），所述丝杆模组（2）的靠底部位置通过滑块连接块（4）滑动连接有模组滑块（3），所述丝杆模组（2）前侧的靠顶部位置固定安装有连接架，且连接架顶部的两端分别设置有旋转伺服电机（5）和减速机构（8），所述旋转伺服电机（5）的一侧设置有调节同步带松紧钣金（6），所述减速机构（8）的靠顶部位置通过皮带传动连接有花键轴（9），所述花键轴（9）的底部贯穿至连接架的外部且固定连接有磨头（10）。
