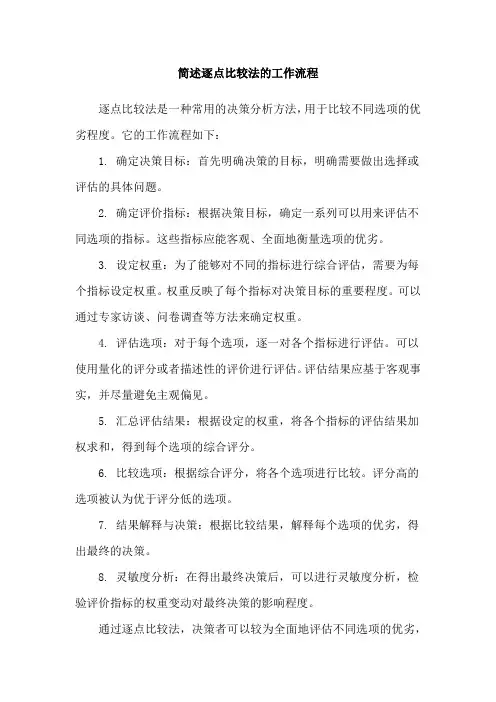

简述逐点比较法的工作流程

简述逐点比较法的工作流程

简述逐点比较法的工作流程
逐点比较法是一种常用的决策分析方法,用于比较不同选项的优劣程度。

它的工作流程如下:
1. 确定决策目标:首先明确决策的目标,明确需要做出选择或评估的具体问题。

2. 确定评价指标:根据决策目标,确定一系列可以用来评估不同选项的指标。

这些指标应能客观、全面地衡量选项的优劣。

3. 设定权重:为了能够对不同的指标进行综合评估,需要为每个指标设定权重。

权重反映了每个指标对决策目标的重要程度。

可以通过专家访谈、问卷调查等方法来确定权重。

4. 评估选项:对于每个选项,逐一对各个指标进行评估。

可以使用量化的评分或者描述性的评价进行评估。

评估结果应基于客观事实,并尽量避免主观偏见。

5. 汇总评估结果:根据设定的权重,将各个指标的评估结果加权求和,得到每个选项的综合评分。

6. 比较选项:根据综合评分,将各个选项进行比较。

评分高的选项被认为优于评分低的选项。

7. 结果解释与决策:根据比较结果,解释每个选项的优劣,得出最终的决策。

8. 灵敏度分析:在得出最终决策后,可以进行灵敏度分析,检验评价指标的权重变动对最终决策的影响程度。

通过逐点比较法,决策者可以较为全面地评估不同选项的优劣,
避免主观偏见的影响,从而做出更加理性和合理的决策。

3.1数控插补原理(2)逐点比较法

3.1数控插补原理(2)逐点比较法

开始 初始化 Xe→X,Ye→Y 0→Fi ,N =|Xe|+|Ye|
Y 进给方向:+X
F≥0 N 进给方向: +Y
Fi- Ye → Fi+1
Fi+ Xe → Fi+1
N = N -1
N =0
N
Y 结束
继续
逐点比较法Ⅰ象限直线插补流程图
例题:设欲加工第一象限直线OE,起点为坐标原点,
终点坐标为Xe=4,Ye=3,用逐点比较法插补之,并画出
+Y F6 F5 2Y5 1 4
-X F7 F6 2X6 1 1
8
F7>0
-X
F8 F7 2X7 1 0
坐标计算
X0=4,Y0=0 X1=3,Y1=0 X2=3,Y2=1 X3=3,Y3=2 X4=3,Y4=3 X5=2,Y5=3 X6=2,Y6=4 X7=1,Y7=4
X8=0,Y8=4
Fi 0, 朝 x 增大方向, Fi1 Fi ye Fi 0, 朝 y 增大方向, Fi1 Fi xe
5.2 脉冲增量插补 其它象限插补流程:
3.逐点比较法Ⅰ象限逆圆插补
(1)基本原理
①偏差判别 关键:寻找偏差函数F(x,y)
当动点N(Xi,Yi)位于圆弧上时有下式成立
Y
E(XeYe) Nˊ
X i2 Yi2 Xe2 Ye2 R2
当动点N(Xi,Yi)在圆弧外侧时,有下式成立
X i2 Yi2 Xe2 Ye2 R2
当动点N(Xi,Yi)在圆弧内侧时,有下式成立
O
N(Xi,Yi) R
N〞 S(XSYS)
X
X i2 Yi2 Xe2 Ye2 R2
I象限逆圆与动点之间的关系

逐点比较法计算

逐点比较法计算

第二节逐点比较法插补(数控基础第三章插补计算原理、刀具半径补偿与速度控制)发布:2009-7-19 19:24 | 作者:唐义| 来源:本站| 查看:6次| 字号: 小中大逐点比较法的基本原理是被控对象在按要求的轨迹运动时,每走一步都要与规定的轨迹进行比较,由此结果决定下一步移动的方向。

逐点比较法既可以作直线插补又可以作圆弧插补。

这种算法的特点是,运算直观,插补误差小于一个脉冲当量,输出脉冲均匀,而且输出脉冲的速度变化小,调节方便,因此在两坐标数控机床中应用较为普遍。

一、逐点比较法直线插补1.逐点比较法的直线插补原理在图3-1所示平面第一象限内有直线段以原点为起点,以为终点,直线方程为:改写为:如果加工轨迹脱离直线,则轨迹点的、坐标不满足上述直线方程。

在第一象限中,对位于直线上方的点,则有:对位于直线下方的点B,则有:因此可以取判别函数来判断点与直线的相对位置,为当加工点落在直线上时,;当加工点落在直线上方时,;当加工点落在直线下方时,。

我们称为“直线插补偏差判别式”或“偏差判别函数”,的数值称为“偏差”。

例如图3-2待加工直线,我们运用下述法则,根据偏差判别式,求得图中近似直线(由折线组成)。

若刀具加工点的位置处在直线上方(包括在直线上),即满足≥0时向轴方向发出一个正向运动的进给脉冲(),使刀具沿轴坐标动一步(一个脉冲当量δ),逼近直线;若刀具加工点的位置处在直线下方,即满足<0时,向轴发出一个正向运动的进给脉冲(),使刀具沿轴移动一步逼近直线。

但是按照上述法则进行运算判别,要求每次进行判别式运算——乘法与减法运算,这在具体电路或程序中实现不是最方便的。

一个简便的方法是:每走一步到新加工点,加工偏差用前一点的加工偏差递推出来, 这种方法称“递推法”。

若≥0时,则向轴发出一进给脉冲,刀具从这点向方向迈进一步,新加工点的偏差值为根据式(3-1)及式(3-2)可以看出,新加工点的偏差值完全可以用前一点的偏差递推出来。

逐点比较法插补原理实验报告

逐点比较法插补原理实验报告

南昌航空大学实验报告年月日课程名称:数控技术实验名称:逐点比较法插补原理班级:姓名:同组人:指导老师评定:签名:一、实验的目的与要求1.目的①掌握逐点比较法插补的原理及过程;②掌握利用计算机高级语言,设计及调试“插补运算轨迹”模拟画图的程序设计方法;③进一步加深对插补运算过程的理解;二、实验仪器计算机一台三、实验原理①逐点比较法插补运算的原理首先粗略的简单介绍一下机床是如何按照规定的图形加工出所需的工件的。

例如,现在要加工一段圆弧(图2-1),起点为A,终点为B,坐标原点就是圆心,Y轴、X轴代表纵、横拖板的方向,圆弧半径为R。

如从A点出发进行加工,设某一时刻加工点在M1,一般来说M1和圆弧有所偏离。

因此,可根据偏离的情况确定下一步加工进给的方向,使下一个加工点尽可能向规定图形(即圆弧)靠拢。

若用R M1表示加工点M1到圆心O的距离,显然,当R M1<R时,表示加工点M1在圆内,这时应控制纵拖板(Y拖板)向圆外进给一步到新加工点M2,由于拖板被步进电机带动,进给一步的长度是固定的(1微米),故新的加工点也不一定正好在圆弧上。

同样,当M2≥R时,表示加工点M2在圆外或圆上,这时应控制横拖板(X拖板)向圆内进给一步。

如此不断重复上述过程,就能加工出所需的圆弧。

图2-1 插补原理可以看出,加工的结果是用折线来代替圆弧,为了清楚起见,在图2-1中,每步的步长画的很大,因此加工出来的折线与所需圆弧的误差较大。

若步长缩小,则误差也跟着缩小,实际加工时,进给步长一般为1微米,故实际误差时很小的。

②计算步骤由上述可以看出,拖板每进给一步都要完成四个工作节拍。

偏差判别:判别偏差符号,确定加工点是在要求图形外还是在图形内。

工作台进给:根据偏差情况,确定控制X坐标(或Y坐标)进给一步,使加工点向规定的图形靠拢,以缩小偏差。

偏差计算:计算进给一步后加工点与要求图形的新偏差,作为下一步偏差判别的依据。

终点判断:判定是否到达终点,如果未达到终点,继续插补,如果以到达终点,停止插补。

例题:逐点比较法

例题:逐点比较法

-、逐点比较法1、直线L1:起点坐标O (0, 0),终点坐标A (4, 6)(1)分析1)直线L1为第一象限内直线2)插补总步数:M=x e+y e=4+6=103)若偏差任0,则刀具向+A x方向进给一步,偏差f i+1j = f.. - y e4)若偏差f<0,则刀具向+A y方向进给一步,偏差f. .+1= f.. + x e(2)列表计算(3)2、直线L2:起点坐标O (0, 0),终点坐标A (-6, 3)(1)分析1)直线L2为第二象限内直线2)插补总步数:M=l x e l+y e=6+3=93)若偏差任0,则刀具向-A x方向进给一步,偏差f i+1j = f.. - y e4)若偏差f<0,则刀具向+A y方向进给一步,偏差f, .+1= f.. +lx e\ (2)(3)3、直线L3:起点坐标O (0, 0),终点坐标A (-5, -8)(1)分析1)直线L3为第三象限内直线2)插补总步数:M=l x e l+l y e l=5+8=133)若偏差任0,则刀具向-A x方向进给一步,偏差f,+1. = f.. -\y\4)若偏差f<0,则刀具向-A y方向进给一步,偏差f,,+1 = f.. +\x\(2)列表计算(3)绘制进给脉冲图(略)4、直线L4:起点坐标O (0, 0),终点坐标A (7, -4)(1)分析1)直线L4为第四象限内直线2)插补总步数:M=x+\y\=7+4=113)若偏差任0,则刀具向+A x方向进给一步,偏差f i+1j = f.. -\y\4)若偏差f<0,则刀具向-A y方向进给一步,偏差f. .+1= f.. + x e(2)(3)5、圆弧NR1:起点坐标A (4, 0),终点坐标E (0, 4)(1)分析1)圆弧NR1为第一象限逆圆2)插补总步数:M=\(x0-x e)\+\(y0-y e)\=4+4=83)若偏差任0,则刀具向-A x方向进给一步,偏差f,+1 . = f.. ~2x. + 14)若偏差f<0,则刀具向+A y方向进给一步,偏差f, .+1 = f.. + 2y.+ 1 (2)列表计算(3)绘制进给脉冲图(略)6、圆弧NR2:起点坐标A (0, 5),终点坐标E (-5, 0)(1)分析1)圆弧NR2为第二象限逆圆2)插补总步数:M=l(x0-x e)l+l(j0-j e)l=5+5=103)若偏差任0,则刀具向-颂方向进给一步,偏差f.,+1 = f.. - 2y.+ 14)若偏差f<0,则刀具向-A x方向进给一步,偏差f,+1 . = f.. ~2x. + 1 (2)列表计算(3)绘制进给脉冲图(略)7、圆弧NR3:起点坐标A (-6, 0),终点坐标E (0, -6)(1)分析1)圆弧NR3为第三象限逆圆2)插补总步数:M=l(x0-x g)l+l(y0-y g)l=6+6=123)若偏差任0,则刀具向+A x方向进给一步,偏差f i+1j = f.. + 2x. + 14)若偏差f<0,则刀具向-A y方向进给一步,偏差f. .+1 = f.. - 2y. + 1 (2)列表计算(3)8、圆弧NR4:起点坐标A (0, -7),终点坐标E (7, 0)1)圆弧NR4为第四象限逆圆2)插补总步数:M=\(x Q-x e)\+\(y Q-y e)\=7+7=143)若偏差任0,则刀具向+A y方向进给一步,偏差f.,+1 =f.. + 2y.+ 14)若偏差f<0,则刀具向+A x方向进给一步,偏差f i+1j =加+ 2x. + 1(2)(3)9、圆弧SR1:起点坐标A (0, 4),终点坐标E (4, 0)(1)分析1)圆弧SR1为第一象限顺圆2)插补总步数:M=\(x0-x e)\+\(y0-y e)\=4+4=83)若偏差f N0,则刀具向-A y方向进给一步,偏差f, .+1 = f.. ~2y.+ 14)若偏差f<0,则刀具向+A x方向进给一步,偏差f.+1. = f.. + 2x. + 1(2)(3)绘制进给脉冲图(略)10、圆弧SR2:起点坐标A (-5,0),终点坐标E (0,5)(1)分析1)圆弧SR2为第二象限顺圆2)插补总步数:M=\(x0-x e)\+\(y0-y e)\=5+5=103)若偏差f N0,则刀具向+A x方向进给一步,偏差f,+1. = f.. + 2x. + 14)若偏差f<0,则刀具向+A y方向进给一步,偏差f, .+1 = f.. + 2y.+ 1 (2)列表计算(3)绘制进给脉冲图(略)11、圆弧SR3:起点坐标A (0, -6),终点坐标E (-6, 0)(1)分析1)圆弧SR3为第三象限顺圆2)插补总步数:M=l(x0-x e)l+l(y0-y e)l=6+6=123)若偏差任0,则刀具向+颂方向进给一步,偏差f i+1j = f,. + 2y.+ 14)+1= "j - 2x.+ 1 (2)列表计算(3)12、圆弧SR4:起点坐标A (7, 0),终点坐标E (0, -7)(1)分析1)圆弧SR4为第四象限顺圆2)插补总步数:M=l(x0-x e)l+l(y0-y e)l=7+7=143)若偏差任0,则刀具向-A x方向进给一步,偏差f. .+1 = f.j - 2x. + 14)+1.(3二、数值积分法(DDA)1、直线L1:起点坐标O (0, 0),终点坐标A (4, 6)(1)分析1)直线L1为第一象限内直线2)x e=4=100B;y e=6=110B3)取积分累加器容量N=3位4)x被积函数寄存器J vx= x e;y被积函数寄存器J vy= y e5)初始时:x累加器J Rx= 0;y累加器J Ry= 06)当J Rx累加超过3位溢出时,则在x方向分配一进给脉冲+A x7)当J Ry累加超过3位溢出时,则在y方向分配一进给脉冲+颂(2)列表计算:(3)绘制进给脉冲图(略)2、直线L2:起点坐标O(0,0),终点坐标A(-6,3)(1)分析1)直线L2为第二象限内直线2)x e=l-6l=110B;y e=3=011B3)取积分累加器容量N=3位4)x被积函数寄存器J vx= x e;y被积函数寄存器J vy= y e5)初始时:x累加器J Rx= 0;y累加器J Ry= 06)当J Rx累加超过3位溢出时,则在x方向分配一进给脉冲-A x 7)当J Ry累加超过3位溢出时,则在y方向分配一进给脉冲+A y (2)列表计算二进制累加:累加N3):累加(3)绘制进给脉冲图(略)3、直线L3:起点坐标O(0,0),终点坐标A(-5,-8)(1)分析1)直线L3为第三象限内直线2)x e=|-5|=101B;y e=|-8|=1000B3)取积分累加器容量N=4位4)x被积函数寄存器J vx= x e;y被积函数寄存器J vy= y e5)初始时:x累加器J Rx= 0;y累加器J Ry= 06)当J Rx累加超过4位溢出时,则在x方向分配一进给脉冲-A x 7)当J Ry累加超过4位溢出时,则在y方向分配一进给脉冲-A y (2)列表计算二进制累加:(3)绘制进给脉冲图(略)4、直线L4:起点坐标O (0, 0),终点坐标A (7, -4)(1)分析1)直线L4为第四象限内直线2)x e=7=111B;y e=l-4l=100B3)取积分累加器容量N=3位4)x被积函数寄存器J vx= x e;j被积函数寄存器J vy= y e5)初始时:x累加器J Rx= 0;j累加器J Ry= 06)当J Rx累加超过3位溢出时,则在x方向分配一进给脉冲+A x 7)当J Ry累加超过3位溢出时,则在j方向分配一进给脉冲-颂(2)列表计算二进制累加:N3):(3)绘制进给脉冲图(略)5、圆弧NR1:起点坐标A (4, 0),终点坐标E (0, 4)(1)分析1)圆弧NR1为第一象限逆圆2)x0=4=100B;y0=0=000B3)取积分累加器容量N=3位4)初始时:x被积函数寄存器J vx= y0;y被积函数寄存器J vy= x05)初始时:x累加器J Rx= 0;y累加器J Ry= 06)当J Rx累加超过3位溢出时,则在x方向分配一进给脉冲-A x,相应在J vy中对x 坐标的修正为减一7)当J Ry累加超过3位溢出时,则在y方向分配一进给脉冲+A y,相应在J vx中对y 坐标的修正为加一(2)列表计算(3)绘制进给脉冲图(略)7、圆弧NR3:起点坐标A (-6, 0),终点坐标E (0, -6)(1)分析1) 圆弧NR3为第三象限逆圆 2) 扁=I-6I=110B ; y 0=0=000B 3) 取积分累加器容量N=3位4) 初始时:x 被积函数寄存器J vx = y 0; y 被积函数寄存器J vy = x 0 5) 初始时:x 累加器J Rx = 0; y 累加器J Ry = 06) 当J Rx 累加超过3位溢出时,则在x 方向分配一进给脉冲+A x ,相应在J vy 中对x 坐标的修正为减一7) 当J Ry 累加超过3位溢出时,则在y 方向分配一进给脉冲-颂,相应在J vx 中对y坐标的修正为加一(2)列表计算_8_ 9 10 11 12 1314(-44) (-4,4) (-5,3) (-5,3)(-3+4=7 7+4=11 (3)停止累加2+4=6 6+4=10(2) 2+5=7 7+5=12(4) 4+6=10(2) 2+6=8(0)停止累加0 1 0 1 1 1 0(3) 绘制进给脉冲图(略)8、圆弧NR4:起点坐标A (0, -7),终点坐标E (7, 0)(1)分析1) 圆弧NR4为第四象限逆圆 8) x 0=0=000B ; j 0=|-7l=111B 9) 取积分累加器容量N=3位10) 初始时:x 被积函数寄存器J vx = y 0; y 被积函数寄存器J vy = x 0 11) 初始时:x 累加器J Rx = 0; y 累加器J Ry = 012) 当J Rx 累加超过3位溢出时,则在x 方向分配一进给脉冲+A x ,相应在J vy 中对 x 坐标的修正为加一2) 当J Ry 累加超过3位溢出时,则在y 方向分配一进给脉冲+A y ,相应在J vx 中对y 坐标的修正为减一(2)列表计算10 11 12 13 14 15(-4,-6) (-3,-6) (-2,-6) (-1,-7+6=13(5) 5+6=11(3) 3+6=9 (1) 1+6=7 7+6=13 (5)停止累加1 1 1 0 1 0停止累加(3)绘制进给脉冲图(略)9、圆弧SR1:起点坐标A (0, 4),终点坐标E (4, 0)(1)分析1) 圆弧SR1为第一象限顺圆 2) x 0=0=000B ; j 0=4=100B 3) 取积分累加器容量N=3位4) 初始时:x 被积函数寄存器J vx = y 0; y 被积函数寄存器J vy = x 0 5) 初始时:x 累加器J Rx = 0; y 累加器J Ry = 06) 当J Rx 累加超过3位溢出时,则在x 方向分配一进给脉冲+A x ,相应在J vy 中对x坐标的修正为加一7) 当J Ry 累加超过3位溢出时,则在y 方向分配一进给脉冲-颂,相应在J vx 中对y坐标的修正为减一(2)列表计算11 12 13 1415(7, -4) (7, - 3) (7, - 2)-6+5=11⑶3+7=10(2) 2+7=9(1) 1+7=8(0) 0+7=7 7+7=14(6)停止累加1 1 0 1 0(3)绘制进给脉冲图(略)10、圆弧SR2:起点坐标A (-5, 0),终点坐标E (0, 5)(1)分析1)圆弧SR2为第二象限顺圆 2) x 0=l-5l=101B ; j 0=0=000B 3) 取积分累加器容量N=3位4) 初始时:x 被积函数寄存器J vx = y 0; y 被积函数寄存器J vy = x 0 5) 初始时:x 累加器J Rx = 0; y 累加器J Ry = 06) 当J Rx 累加超过3位溢出时,则在x 方向分配一进给脉冲+A x ,相应在J vy 中对x 坐标的修正为减一7) 当J Ry 累加超过3位溢出时,则在y 方向分配一进给脉冲+A y ,相应在J vx 中对y 坐标的修正为加一(2)列表计算12 13 1415(4,2)g (41) (4,1) (4,0)3+4=7 7+4=11(3) 3+4=7 7+4=11(3)停止累加1 0 1 0(3)绘制进给脉冲图(略)11、圆弧SR3:起点坐标A (0, -6),终点坐标E (-6, 0)(1)分析1)圆弧SR3为第三象限顺圆 2) x 0=0=000B ; y 0=l-6l=110B 3) 取积分累加器容量N=3位4) 初始时:x 被积函数寄存器J vx = y 0; y 被积函数寄存器J vy = x 0 5) 初始时:x 累加器J Rx = 0; y 累加器J Ry = 06) 当J Rx 累加超过3位溢出时,则在x 方向分配一进给脉冲-A x ,相应在J vy 中对x 坐标的修正为加一7) 当J Ry 累加超过3位溢出时,则在y 方向分配一进给脉冲+A y ,相应在J vx 中对y 坐标的修正为减一(2)列表计算141514(-6,-1)15(-6,0)停止累加0(3)绘制进给脉冲图(略)12、圆弧SR4:起点坐标A (7, 0),终点坐标E (0, -7)(1)分析1)圆弧SR4为第四象限顺圆2)x0=7=111B;j0=0=000B3)取积分累加器容量N=3位4)初始时:x被积函数寄存器J vx= y0;y被积函数寄存器J vy= x05)初始时:x累加器J Rx= 0;y累加器J Ry= 06)当J Rx累加超过3位溢出时,则在x方向分配一进给脉冲-A x,相应在J vy中对x 坐标的修正为减一7)当J Ry累加超过3位溢出时,则在y方向分配一进给脉冲-A y,相应在J vx中对y 坐标的修正为加一(2)列表计算(3)绘制进给脉冲图(略)。

逐点比较法的概念基本原理及特点

逐点比较法的概念基本原理及特点

逐点比较法的概念基本原理及特点早期数控机床广泛采用的方法,又称代数法、醉步伐,适用于开环系统。

1.插补原理及特点原理:每次仅向一个坐标轴输出一个进给脉冲,而每走一步都要通过偏差函数计算,判断偏差点的瞬时坐标同规定加工轨迹之间的偏差,然后决定下一步的进给方向。

每个插补循环由偏差判别、进给、偏差函数计算和终点判别四个步骤组成。

逐点比较法可以实现直线插补、圆弧插补及其它曲安插补。

特点:运算直观,插补误差不大于一个脉冲当量,脉冲输出均匀,调节方便。

逐点比较法直线插补(1)偏差函数构造对于第一象限直线OA上任一点(X,Y):X/Y = Xe/Ye若刀具加工点为Pi(X i,Y i),则该点的偏差函数F i可表示为若F i= 0,表示加工点位于直线上;若F i> 0,表示加工点位于直线上方;若F i< 0,表示加工点位于直线下方。

(2)偏差函数字的递推计算采用偏差函数的递推式(迭代式)既由前一点计算后一点Fi =Yi Xe -XiYe若F i>=0,规定向+X 方向走一步Xi+1 = Xi +1Fi+1 = XeYi –Ye(Xi +1)=Fi –Ye若F i<0,规定+Y 方向走一步,则有Yi+1 = Yi +1Fi+1 = Xe(Yi +1)-YeXi =Fi +Xe(3)终点判别直线插补的终点判别可采用三种方法。

1)判断插补或进给的总步数:;2)分别判断各坐标轴的进给步数;3)仅判断进给步数较多的坐标轴的进给步数。

(4)逐点比较法直线插补举例对于第一象限直线OA,终点坐标Xe=6 ,Ye=4,插补从直线起点O开始,故F0=0 。

终点判别是判断进给总步数N=6+4=10,将其存入终点判别计数器中,每进给一步减1,若N=0,则停止插补。

逐点比较法圆弧插补3.逐点比较法圆弧插补(1)偏差函数任意加工点P i(X i,Y i),偏差函数F i可表示为若F i=0,表示加工点位于圆上;若F i>0,表示加工点位于圆外;若F i<0,表示加工点位于圆内(2)偏差函数的递推计算1)逆圆插补若F≥0,规定向-X方向走一步若F i<0,规定向+Y方向走一步2)顺圆插补若F i≥0,规定向-Y方向走一步若F i<0,规定向+y方向走一步(3)终点判别1)判断插补或进给的总步数:⎩⎨⎧+-=-+-=-=++12)1(122211iiiiiiiXFRYXFXX⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧+-=--+=-=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiXFRYXFXXbabaYYXXN-+-=baxXXN-=bayYYN-=2) 分别判断各坐标轴的进给步数;(4)逐点比较法圆弧插补举例对于第一象限圆弧AB ,起点A (4,0),终点B (0,4)4.逐点比较法的速度分析fN V L式中:L —直线长度;V —刀具进给速度;N —插补循环数;f —插补脉冲的频率。

§1.4--逐点比较法——直线插补

§1.4--逐点比较法——直线插补

电子教案教学程序教学内容及教学双边活动与教学方法导入新课讲授探究总结在刀具按要求轨迹运动加工零件轮廓的过程中,不断比较刀具与被加工零件轮廓之间的相对位置,并根据比较结果决定下一步的进给方向,使刀具向减小误差的方向进给。

其算法最大偏差不会超过一个脉冲当量δ。

§1.4 逐点比较法——直线插补一、概述初称区域判别法,又称代数运算法或醉步式近似法。

这种方法应用广泛,能实现平面直线、圆弧、二次曲线插补,精度高。

每进给一步需要四个节拍:(1)偏差判别:判别加工点对规定图形的偏离位置,决定拖板进给的走向。

(2)坐标进给:控制某个坐标工作台进给一步,向规定的图形靠拢,缩小偏差。

(3)偏差计算:计算新的加工点对规定图形的偏差,作为下一步判别的依据。

(4)终点判断:判断是否到达终点。

若到达则停止插补,若没,再回到第一节拍。

介绍讲授图示分析讲授法理解记忆教学程序教学内容及教学双边活动与教学方法新课讲授探究总结二、直线插补1.偏差计算公式如图所示第一象限直线OA,起点O为坐标原点,编程时,给出直线的终点坐标A ,直线方程为:●偏差判别:(1)动点m在直线上:(2)动点m在直线上方:(3)动点m在直线下方:偏差判别函数●坐标进给(1)动点m在直线上:,可沿+⊿x轴方向,也可沿+⊿y方向;(2)动点m在直线上方:,沿+⊿x方向;(3)动点m在直线下方:,沿+⊿y方向。

举例板图分析总结e e(,)x ym e m ey x x y-=m e m ey x x y-=m e m ey x x y->m e m ey x x y-<m m e m eF y x x y=-mF<mF≥mF=教学程序教学内容及教学双边活动与教学方法探究总结例题讲授●新偏差计算+⊿x轴方向进给+⊿y轴方向进给●终点比较用Xe +Ye 作为计数器,每走一步对计数器进行减1计算,直到计数器为零为止。

2.终点判别法分别计数法双向计数法单向计数法3.插补运算过程插补计算时,每走一步,都要进行以下4个步骤(又称4个节拍)的算术运算或逻辑判断:方向判定:根据偏差值判定进给方向。

逐点比较法

逐点比较法
}
else
{
ZF=4;
X=X;
Y=Y-1;
printf("X=%d,Y=%d\n",X,Y);
}
FM=FM+XE;
}
NXY=NXY-1;
}
}
2.5运行结果
3.数字积分直线插补
3.1数字积分法直线插补的基本原理
数字积分法是利用数字积分的方法,计算刀具沿各坐标轴的位移,使得刀具沿着所加工的轮廓曲线运动
利用数字积分原理构成的插补装置称为数字积分器,又称数字微分分析器(Digital Differential Analyzer),简称DDA。数字积分器插补的最大优点在于容易实现多坐标轴的联动插补、能够描述空间直线及平面各种函数曲线等。因此,数字积分法插补在轮廓数控系统中得到广泛的应用。
积分器作直线插补时,不论各段程序的被积函数大小,都必须经过m=2n次累加运算才能到达终点。这样各个坐标溢出脉冲的速度受被积函数的大小影响。被积函数愈大,溢出脉冲速度愈快,因而机床的进给速度也愈快;反之,被积函数愈小,速度愈低,机床的进给速度愈慢。即加工尺寸大,走刀快,加工尺寸小,走刀慢。所以各程序段的进给速度是不一致的,这将影响加工的表面质量,特别是行程短的程序段,生产效率低控制积分器的溢出速度的方法——左移规格化
第四步:终点判别,判断刀具是否到达被加工零件的终点,若到达终点,则结束插补,否则继续插补,如此不断循环以上四个节拍就可加工出所要求的曲线。
2.3直线插补程序流程图
图2直线插补程序流程图
2.4直线插补程序
#include<stdio.h>
main()
{
int X=0,Y=0,XE,YE,XOY,NXY,FM=0,ZF;

逐点比较法的工作节拍

逐点比较法的工作节拍

逐点比较法的工作节拍逐点比较法是一种常见的软件测试方法,其主要目的是通过比较实际输出和预期输出来检查软件是否正常工作。

在逐点比较法中,测试人员需要编写测试用例,执行测试用例,并将实际输出与预期输出进行比较。

本文将介绍逐点比较法的工作节拍。

1. 编写测试用例在逐点比较法中,首先需要编写测试用例。

测试用例是一组输入和预期输出的组合,它们被设计为覆盖软件的不同方面和功能。

编写测试用例时需要考虑以下因素:- 输入数据:输入数据应该包括各种可能的情况,例如无效输入、有效输入、特殊字符等。

- 预期输出:预期输出应该基于软件规格说明书或设计文档,并且应该包括所有可能的结果。

- 测试条件:测试条件应该明确说明在何种环境下进行测试,例如操作系统、硬件配置等。

2. 执行测试用例执行测试用例时需要按照预定计划进行。

在执行过程中,需要注意以下事项:- 记录结果:记录每个测试用例的实际输出,并与预期输出进行比较。

- 解决问题:如果出现任何问题或错误,请记录并及时报告给相关人员。

- 调整计划:如果测试过程中出现延迟或其他问题,请及时调整计划。

3. 比较实际输出和预期输出在执行测试用例后,需要将实际输出与预期输出进行比较。

这通常需要进行手动比较,但也可以使用自动化测试工具来完成。

在比较过程中,需要注意以下事项:- 精确度:比较应该非常精确,并且应该检查每个字符和每个标点符号。

- 一致性:比较应该是一致的,并且应该使用相同的方法和工具来进行。

- 记录结果:记录每个测试用例的比较结果,并将其报告给相关人员。

4. 分析结果并报告在完成所有测试用例的比较后,需要对结果进行分析并报告给相关人员。

分析包括以下方面:- 错误率:计算错误率并确定是否符合软件规格说明书或设计文档。

- 问题列表:列出所有问题,并按照优先级进行排序。

- 建议改进措施:提供建议改进措施,并解决所有问题。

总结逐点比较法是一种有效的软件测试方法,它可以帮助开发人员和测试人员发现软件中存在的问题。

逐点比较法1

逐点比较法1

§2—1逐点比较法逐点比较法是我国数控机床中广泛采用的一种插补方法,它能实现直线、圆弧和非圆二次曲线的插补,插补精度较高。

逐点比较法,顾名思义,就是每走一步都要将加工点的瞬时坐标同规定的图形轨迹相比较,判断其偏差,然后决定下一步的走向,如果加工点走到图形外面去了,那么下一步就要向图形里面走;如果加工点在图形里面,那么下一步就要向图形外面走,以缩小偏差。

这样就能得出一个非常接近规定图形的轨迹,最大偏差不超过一个脉冲当量。

在逐点比较法中,每进给一步都须要进行偏差判别、坐标进给、新偏差计算和终点比较四个节拍。

下面分别介绍逐点比较法直线插补和圆弧插补的原理。

一、逐点比较法直线插补如上所述,偏差计算是逐点比较法关键的一步。

下面以第Ⅰ象限直线为例导出其偏差计算公式。

图2-1 直线插补过程点击进入动画观看逐点比较法直线插补如图2—1所示,假定直线的起点为坐标原点,终点A的坐标为为加工点,若P点正好处在直线上,那么下式成立:若任意点在直线的上方(严格地说,在直线与y轴所成夹角区域内),那么有下述关系成立:亦即:由此可以取偏差判别函数为:由的数值(称为“偏差”)就可以判别出P点与直线的相对位置。

即:当=0时,点正好落在直线上;当>0时,点落在直线的上方;当<0时,点落在直线的下方。

从图2—1看出,对于起点在原点,终点为A()的第Ⅰ象限直线OA来说,当点P 在直线上方(即>0)时,应该向+x方向发一个脉冲,使机床刀具向+x方向前进一步,以接近该直线;当点P在直线下方(即<0)时,应该向+y方向发一个脉冲,使机床刀具向+y方向前进一步,趋向该直线;当点P正好在直线上(即=0)时,既可向+x方向发一脉冲,也可向+y方向发一脉冲。

因此通常将>0和=0归于一类,即≥0。

这样从坐标原点开始,走一步,算一次,判别,再趋向直线,逐点接近直线,步步前进。

当两个方向所走的步数和终点坐标A()值相等时,发出终点到达信号,停止插补。

轮廓插补原理——逐点比较法

轮廓插补原理——逐点比较法

第二节 逐点比较法逐点比较法的基本原理是,在刀具按要求轨迹运动加工零件轮廓的过程中,不断比较刀具与被加工零件轮廓之间的相对位置,并根据比较结果决定下一步的进给方向,使刀具沿着坐标轴向减小偏差的方向进给,且只有一个方向的进给。

也就是说,逐点比较法每一步均要比较加工点瞬时坐标与规定零件轮廓之间的距离,依此决定下一步的走向,如果加工点走到轮廓外面去了,则下一步要朝着轮廓内部走;如果加工点处在轮廓的内部, 则下一步要向轮廓外面走,以缩小偏差,周而复始,直至全部结束,从而获得一个非常接近于数控加工程序规定轮廓的刀具中心轨迹。

逐点比较法既可实现直线插补,也可实现圆弧插补。

其特点是运算简单直观,插补过程的最大误差不超过一个脉冲当量,输出脉冲均匀,而且输出脉冲速度变化小,调节方便,但不易实现两坐标以上的联动插补。

因此,在两坐标数控机床中应用较为普遍。

一般来讲,逐点比较法插补过程每一步都要经过如图3-1所示的四个工作节拍:(1)偏差判别 判别刀具当前位置相对于给定轮廓的偏差情况,即通过偏差值符号确定加工点处在理想轮廓的哪一侧,并以此决定刀具进给方向。

(2)坐标进给 根据偏差判别结果,控制相应坐标轴进给一步,使加工点向理想轮廓靠拢,从而减小其间的偏差。

(3)偏差计算 刀具进给一步后,针对新的加工点计算出能反映其偏离理想轮廓的新偏差,为下一步偏差判别提供依据。

(4)终点判别 每进给一步后都要判别刀具是否达到被加工零件轮廓的终点,若到达了则结束插补,否则继续重复上述四个节拍的工作,直至终点为止。

一、逐点比较法I 象限直线插补(一)基本原理设第一象限直线OE ,起点为坐标原点O(0,0),终点为E (X e ,Y e ),另有一个动点为N (X i ,Y i ),如图3-2所示。

其中,各个坐标值均是以脉冲当量为单位的整数,以便于后面的推导与讲解,并且在脉冲增量式插补算法中都是这样约定的。

ee i i X Y X Y = (3-1a ) 即 X e Y i —X i Y e =0 (3-1b ) 当动点N 处于直线OE 的下方N ′处时,直线N O '的斜率小于直线OE 的斜率,从而有ii X Y <e e X Y (3-2a )即 X e Y i —X i Y e <0 (3-2b ) 当动点N 处于直线OE 的上方N ″处时,直线N O ''的斜率大于直线OE 的斜率,从而有ee i i X Y X Y > (3-3a ) 即 X e Y i —X i Y e >0 (3-3b ) 由上述关系可以看出,表达式(X e Y i —X i Y e )的符号就能反映出动点N 相对直线OE 的偏离情况,为此取偏差函数F 为F =X e Y i —X i Y e (3-4)根据上述过程可以概括出如下关系:当F =0时,动点N (X i ,Y i )正好处在直线OE 上;当F >0时,动点N (X i ,Y i )落在直线OE 上方区域;当F <0时,动点N (X i ,Y i )落在直线OE 下方区域。

作文中的比较和对照的手法及应用技巧总结

作文中的比较和对照的手法及应用技巧总结

作文中的比较和对照的手法及应用技巧总结作文是表达思想、观点和感受的一种文字表达方式。

在写作过程中,采用比较和对照的手法可以对事物进行深入思考和分析,增加文章的层次和语言的鲜活性。

本文将总结比较和对照的手法及应用技巧,帮助读者提高作文的写作水平。

一、比较的手法及应用技巧1. 对比描写法通过对两个事物或现象进行对比描写,突出它们的不同之处,使文章更加丰富多样。

例如,对两种不同的学习方式进行对比,可以使读者更好地理解每种学习方式的优缺点,更好地进行选择。

2. 对等比较法将两个事物进行对等的比较,强调它们相似之处,加深读者的印象。

例如,写一篇关于两本好书的比较文章,可以选择两本同类型且同样优秀的书籍,阐述它们共同的价值和魅力。

3. 逐点对比法逐点对比法可以列举出两个事物的多个方面,并逐一进行对比,从而全面展示它们的异同之处。

例如,通过对比城市和乡村的生活方式、环境、交通等方面的差别,使读者更好地理解它们的差异。

二、对照的手法及应用技巧1. 对照式议论文对照式议论文是通过列举相反的观点或事物,来展示自己的观点的一种写作方式。

例如,可以选择一个争议性话题,先阐述对立的观点,然后再提出自己的立场和理由。

2. 差异对照法通过对两个相似但有差异的事物进行对照,突出它们的不同之处,来引发读者思考。

例如,对比两种不同的生活方式,比如都市快节奏和乡村宁静的生活,可以引发读者对于生活方式选择的思考。

3. 时空对照法通过对比不同时间或空间中的事物,突出时空变化对事物的影响。

例如,对比过去和现在的生活方式,或者不同地区的文化风俗,可以让读者更好地理解时空的变化对生活的影响。

总结:比较和对照是作文中常用的手法,可以帮助读者更好地理解和思考。

在运用比较和对照的手法时,需要注意以下几点:1. 注意事物的相似点和不同点,准确把握比较和对照的对象。

2. 抓住核心观点,避免平淡和流于表面的比较和对照。

3. 结合实际例证,增加文章的可信度和说服力。

逐点比较法(代数运算法、醉步法)图解

逐点比较法(代数运算法、醉步法)图解

逐点比较法(代数运算法、醉步法)图解1、逐点比较法直线插补第Ⅰ象限一加工直线,起点坐标原点O,终点坐标为A(xe,ye),则直线方程可表示为,即令Fi,j=xeyj-yexi为偏差判别函数,则有:(1)当Fi,j≥0时,向+X方向进给一个脉冲当量,到达点Pi+1,j,此时xi+1=xi+1,则点Pi+1,j的偏差判别函数Fi+1,j为(2)当Fi,j<0时,向+Y方向进给一个脉冲当量,到达点Pi,j +1,此时yj+1=yj+1,则点Pi,j+1的偏差判别函数Fi,j+1为可见,新加工点的偏差Fi+1,j或Fi,j+1是由前一个加工点的偏差Fi,j和终点的坐标值递推出来的,假如按前两式计算偏差,则计算大为简化。

终点判别三种方法:(1)判别插补或进给的总步数:N=Xe+Ye;(2)分别判别各坐标轴的进给步数;(3)仅推断进给步数较多的坐标轴的进给步数。

总结:第一拍判别其次拍判别第三拍判别第四拍比较Fij≥0+ΔxFi+1,j= Fi,j-yeEi+j=E终-1Fij0+ΔyFi,j+1= Fi,j+xe第Ⅰ象限直线插补流程图:例5-1 设加工第一象限直线,起点为坐标原点O(0,0),终点A (6,4),用逐点比较法对其进行插补,并画出插补轨迹。

终点判别寄存器E=6+4=10,每进给一步减1,E=0时停止插补。

步数偏差判别坐标进给偏差计算终点判别起点F0,0=0E=101F0,0=0+XF1,0=F0,0-ye=0-4=-4 E=10-1=92F1,0<0+YF1,1= F1,0+xe=-4+6=2 E=9-1=83F1,1>0+XF2,1= F1,1-ye=2-4=-2 E=8-1=74F2,1<0+YF2,2= F2,1+xe=-2+6=4 E=7-1=65F2,2>0+XF3,2= F2,2-ye=4-4=0 E=6-1=56F3,2=0+XF4,2= F3,2-ye=0-4=-4 E=5-1=47F4,2<0+YF4,3= F4,2+xe=-4+6=2 E=4-1=38F4,3>0+XF5,3= F4,3-ye=2-4=-2 E=3-1=29F5,3<0+YF5,4= F5,3+xe=-2+6=4E=2-1=110F5,4>0+XF6,4= F5,4-ye=4-4=0E=1-1=02、其他象限直线插补的方法:1)分别处理法分别建立其他三个象限偏差函数计算公式。

§1.4 逐点比较法——直线插补

§1.4  逐点比较法——直线插补

电子教案教学程序教学内容及教学双边活动与教学方法导入新课讲授探究总结在刀具按要求轨迹运动加工零件轮廓的过程中,不断比较刀具与被加工零件轮廓之间的相对位置,并根据比较结果决定下一步的进给方向,使刀具向减小误差的方向进给。

其算法最大偏差不会超过一个脉冲当量δ。

§1.4 逐点比较法——直线插补一、概述初称区域判别法,又称代数运算法或醉步式近似法。

这种方法应用广泛,能实现平面直线、圆弧、二次曲线插补,精度高。

每进给一步需要四个节拍:(1)偏差判别:判别加工点对规定图形的偏离位置,决定拖板进给的走向。

(2)坐标进给:控制某个坐标工作台进给一步,向规定的图形靠拢,缩小偏差。

(3)偏差计算:计算新的加工点对规定图形的偏差,作为下一步判别的依据。

(4)终点判断:判断是否到达终点。

若到达则停止插补,若没,再回到第一节拍。

介绍讲授图示分析讲授法理解记忆教学程序教学内容及教学双边活动与教学方法新课讲授探究总结二、直线插补1.偏差计算公式如图所示第一象限直线OA,起点O为坐标原点,编程时,给出直线的终点坐标A ,直线方程为:●偏差判别:(1)动点m在直线上:(2)动点m在直线上方:(3)动点m在直线下方:偏差判别函数●坐标进给(1)动点m在直线上:,可沿+⊿x轴方向,也可沿+⊿y方向;(2)动点m在直线上方:,沿+⊿x方向;(3)动点m在直线下方:,沿+⊿y方向。

举例板图分析总结e e(,)x ym e m ey x x y-=m e m ey x x y-=m e m ey x x y->m e m ey x x y-<m m e m eF y x x y=-mF<mF≥mF=教学程序教学内容及教学双边活动与教学方法探究总结例题讲授●新偏差计算+⊿x轴方向进给+⊿y轴方向进给●终点比较用Xe +Ye 作为计数器,每走一步对计数器进行减1计算,直到计数器为零为止。

2.终点判别法分别计数法双向计数法单向计数法3.插补运算过程插补计算时,每走一步,都要进行以下4个步骤(又称4个节拍)的算术运算或逻辑判断:方向判定:根据偏差值判定进给方向。

逐点比较法第一象限直线圆弧插补

逐点比较法第一象限直线圆弧插补

逐点比较法第一象限直线,圆弧插补编程逐点比较法是以折线来逼近给定的轨迹,就是每走一步控制系统都要将加工点与给定的图形轨迹相比较,以决定下一步进给的方向,使之逼近加工轨迹。

逐点比较法以折线来逼近直线或圆弧,其最大的偏差不超过一个最小设定单位。

只要将脉冲当量取得足够小,就可以达到精度要求。

逐点比较插补法在脉冲当量为0.01mm,系统进给速度小于3000mm/min时,能很好的满足要求。

一、逐点比较法直线插补如下图所示设直线 oA 为第一象限的直线,起点为坐标原点o (0 , 0) ,终点坐标为, A( ) , P() 为加工点。

若 P 点正好处在直线 oA 上,由相似三角形关系则有即点在直线 oA 上方 ( 严格为直线 oA 与 y 轴正向所包围的区域 ) ,则有即若 P 点在直线 oA 下方 ( 严格为直线 oA 与 x 轴正向所包围的区域 ) ,则有图 3 — 1 逐点比较法第一象限直线插补即令则有:①如,则点 P 在直线 oA 上,既可向 +x 方向进给一步,也可向 +y 方向进给一步;②如,则点 P 在直线 oA 上方,应向 +x 方向进给一步,以逼近oA 直线;③如,则点 P 在直线 oA 下方,应向 +y 方向进给一步,以逼近 oA 直线一般将及视为一类情况,即时,都向 +x 方向进给一步。

当两方向所走的步数与终点坐标相等时,停止插补。

这即逐点比较法直线插补的原理。

对第一象限直线 oA 从起点 ( 即坐标原点 ) 出发,当 F 时, +x 向走一步;当 F<0 时,y 向走一步。

特点:每一步都需计算偏差,这样的计算比较麻烦。

递推的方法计算偏差:每走一步后新的加工点的偏差用前一点的加工偏差递推出来。

采用递推方法,必须知道开始加工点的偏差,而开始加工点正是直线的起点,故。

下面推导其递推公式。

设在加工点 P( ) 处,,则应沿 +x 方向进给一步,此时新加工点的坐标值为新加工点的偏差为即若在加工点 P( ) 处,,则应沿 +y 方向进给一步,此时新加工点的坐标值为,新加工点的偏差为即综上所述,逐点比较法直线插补每走一步都要完成四个步骤 ( 节拍 ) ,即:(1) 位置判别根据偏差值大于零、等于零、小于零确定当前加工点的位置。

逐点比较法——直线插补

逐点比较法——直线插补
+X
Fm+1=Fm-ye
L2、L3
-X
Fm<0
直线线型
进给方向偏差计算L1、 Nhomakorabea2+Y
Fm+1=Fm+xe
L3、L4
-Y
课堂总结
1、逐点比较法的优点、概念和工作节拍;
2、逐点比较法直线插补计算与推导。
布置作业和辅导答疑
1、逐点比较法的概念和工作节拍分别是什么?
2、设加工第一象限直线,起点为坐标原点,终点坐标分别为(5,4)、(5,5)、(4,5),试进行插补计算并画出走步轨迹图。
学生通过思考和训练,提高对插补计算的熟练程度
5分
15分
10分
5分
5分
3分
通过用提问的方式检测学生掌握情况,调动学生积极性,使其引导到课堂上来
要求学生认真作好记录
采用图解法,通过分析图解使学生明确插补计算过程
采用图解法,讨论公式推导,增强记忆
4分
4分
8分
14分
15
教与学互动设计
教师活动内容
学生活动内容
时间
2、逐点比较法直线插补流程图
3、例题
设加工第一象限直线,起点为坐标原点,终点坐标xe=6,ye=4,试进行插补计算并画出走步轨迹图。
学生活动内容
时间
导入新课
下面我们来复习以下上节课所学的内容:
1、脉冲当量的概念是什么?计算脉冲当量的公式是什么?
2、插补的概念是什么?它有哪些插补方法?
讲授新课
一、逐点比较法的优点
主要采用讲解法和讨论法,让学生积极参与讨论。首先让学生回想利用单放机播放磁带听歌的例子,然后说明它与磁栅的原理是相似的进行教与学的活动。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


Fi1 Fi X e
6
在插补计算、进给的同时还要进行终点判别。常用终点判 别方法是:
设置一个长度计数器,从直线的起点走到终点,刀具沿
X 轴应走的步数为X e,沿Y 轴走的步数为Ye,计数器中存入 X和Y两坐标进给步数总和∑=∣Xe∣+∣Ye∣,当X 或Y
坐标进给时,计数长度减一,当计数长度减到零时,即∑= 0时,停止插补,到达终点。
终点判别:判断是否到达终点,若到 达x ,结束插补;否则,继续以上四个
步骤(如图3-3所示)。
图3-3 逐点比较法工作循环图
3
2. 直线插补
图3-4所示第一象限直线OE为给定轨迹,其方程为
XeY-XYe=0
(3-1)
P(X,Y)为动点坐标,与直线的关系有三种情况:
(1)若P1点在直线上方,则有XeY-XYe>0 E (2) 若P点在直线上,则有 XeY-XYe=0
2.由偏差方程确定加工动点引起的偏 差符号(若要计算偏差量,则偏差方程系数不能简 化)。
3.下一步插补方向确定原则:向使加 工偏差减小、并趋向轨迹终点的方向插补
.(将偏差等于零的情况并入偏差大于零的情况)。
4.关于插补量:每次插补一个脉冲当 量的位移
12
3. 圆弧插补
在圆弧加工过程中,可用动点到圆心的距离来描述刀具位置与 被加工圆弧之间关系。
b) 逆圆弧
图3-9 第一象限顺、逆圆弧
14
偏差递推简化:对第一象限顺圆,Fi≥0,动点Pi(Xi,Yi)应 向-Y向进给,新的动点坐标为(Xi+1,Yi+1),且Xi+1=Xi,Yi +1=Yi-1,则新点的偏差值为:
15
若Fi<0时,沿+X向前进一步,到达(Xi+1,Yi)点,新点
的偏差值为:
补。
Y
A(0,4) 4 3
2
1
B(4,0)
O 1 2 34
X
图3-11 圆弧插补实例
18
表3-2 例3-2圆弧插补计算过程
19
四个象限中圆弧插补
第一象限逆圆弧CD的运动趋势是X轴绝对值减少,Y 轴绝对值增大,当动点在圆弧上或圆弧外,即Fi≥0时,X
轴沿负向进给,新动点的偏差函数为: (3-8)
偏差计算
F0 0 F1 F0 Ye 3 F2 F1 Xe 1 F3 F2 Ye 2 F4 F3 Xe 2 F5 F4 Ye 1 F6 F5 Xe 3 F7 F6 Ye 0
座标计算
X0=0,Y0=0 X1=1,Y1=0 X2=1,Y2=1 X3=2,Y3=1 X4=2,Y4=2 X5=3,Y5=2 X6=3,Y6=3 X7=4,Y7=3
逐点比较法插补过程可按以下四个步骤进行:
开始 偏差判别
偏差判别:根据刀具当前位置,确定 进给方向。
坐标进给
y
偏差计算
3 2
坐标进给:使加工点向给定轨迹趋进, 即向减少误差方向移动。
E(4,3)偏差计算:计算新加工点与给定轨迹 之间的偏差,作为下一步判别依据。
终点判 1 别 O 1 2N 3 4
Y
给 结束
终点判别
∑=7 ∑=6 ∑=5 ∑=4 ∑=3 ∑=2 ∑=1 ∑=0
9
开始
∑=Xe+Ye


F≥0
沿Xe向走一步
沿Ye向走一步
F←F-Ye
F←F+Xe
∑=∑-1
否 ∑=0
是 结束
第一象限直线插补流程图
10
四象限的直线插补
11
直线插补总结(不基于偏差递推式确定偏差量和插补方向):
1.对于任意象限的直线,首先确定偏 差方程(偏差方程各项顺序不能颠倒).
误差递推:
5
若Fi≥0,应沿+X向走一步,假设坐标值的单位为脉冲当
量,新点偏差:
Fi1 X eYi1 X i1Ye X eYi ( X i 1)Ye X eYi XiYe Ye Fi Ye

Fi1 Fi Ye
若Fi<0,应向+Y方向进给一步,新点的偏差为: Fi1 X eYi1 X i1Ye X e (Yi 1) X iYe X eYi XiYe X e Fi X e
7
例3-1: 加工第一象限直线OE,如图3-5所示,起点为坐标
原点,终点坐标为E(4,3)。试用逐点比较法对该段
直线进行插补,并画出插补轨迹。
Y
3
E(4,3)
2
1
O 1 2 34
X
图3-5 直线插补轨迹过程实例
8
表3-1 直线插补运算过程
序号 偏差判别 坐标进给 起点
1 F0=0 +X 2 F1<0 +Y 3 F2>0 +X 4 F3<0 +Y 5 F3>0 +X 6 F5<0 +Y 7 F6>0 +X
(1) 当动点P(X,Y)位于圆弧上时有 X 2+Y 2-R 2=0
(2) P点在圆弧外侧时,即 X 2+Y 2-R 2>0
(3) P点在圆弧内侧时,,即 X 2+Y 2-R 2<0 用F表示P点的偏差值,定义圆弧偏差函数判别式为
当动点落在圆弧上时,一般约定将其和F>0一并考虑。 13
a) 顺圆弧
动点坐标值随着插补的进行是变化的,所以在圆弧插补的 同时,还必须修正新的动点坐标。
圆弧插补终点判别:将X、Y 轴走的步数总和存入一 个计数器,∑=∣Xb-Xa∣+∣Yb-Ya∣,每走一步
∑减一,当∑=0时,发出停止信号。
16
图3-10逐点比较法在第一象圆弧AB,如图3-11所示,起 点A(0,4),终点B(4,0),试用逐点比较法进行插
(3)若P2点在直线下方,则有XeY-XYe<0 因此,可以构造偏差函数为
图3-4 动点与直线位置关系
F= XeY-XYe
(3-2)
4
对于第一象限直线,其偏差符号与进给方向的关系为:
(1) F=0时,表示动点在OE上,如点P,可向+X向进给, 也可向+Y向进给,可归入F >0的情况一同考虑。
(2) F >0时,表示动点在OE上方,应向+X向进给。 (3) F <0时,表示动点在OE下方,应向+Y向进给。
基准脉冲插补之 逐点比较法
1
3-1-1 逐点比较法
所谓逐点比较法,就是每走一步都要和给定轨迹比较一 次,根据比较结果来决定下一步的进给方向和进给量,使 刀具向减小偏差的方向并趋向终点移动。刀具所走的轨迹 应该最大程度上趋近给定轨迹。
图3-1 圆弧插补轨迹 图3-2 直线插补轨迹
2
1. 逐点比较法插补原理
相关文档
最新文档
