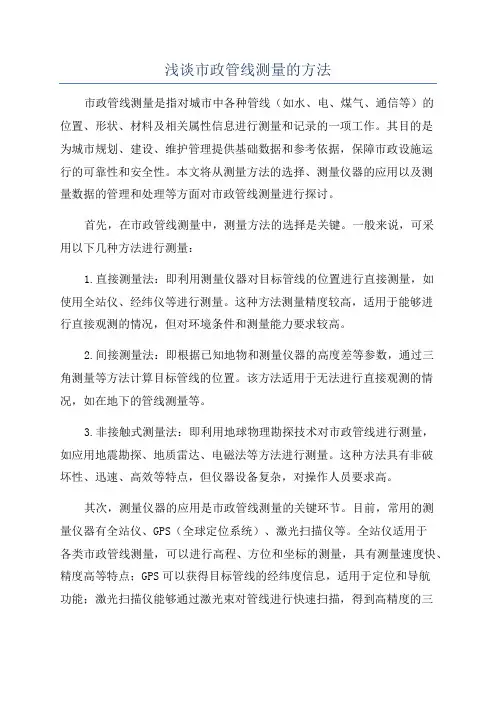

浅谈市政管线测量的方法
浅谈市政管线测量的方法市政管线测量是指对城市中各种管线（如水、电、煤气、通信等）的位置、形状、材料及相关属性信息进行测量和记录的一项工作。
其目的是为城市规划、建设、维护管理提供基础数据和参考依据，保障市政设施运行的可靠性和安全性。
本文将从测量方法的选择、测量仪器的应用以及测量数据的管理和处理等方面对市政管线测量进行探讨。
首先，在市政管线测量中，测量方法的选择是关键。
一般来说，可采用以下几种方法进行测量：1.直接测量法：即利用测量仪器对目标管线的位置进行直接测量，如使用全站仪、经纬仪等进行测量。
这种方法测量精度较高，适用于能够进行直接观测的情况，但对环境条件和测量能力要求较高。
2.间接测量法：即根据已知地物和测量仪器的高度差等参数，通过三角测量等方法计算目标管线的位置。
该方法适用于无法进行直接观测的情况，如在地下的管线测量等。
3.非接触式测量法：即利用地球物理勘探技术对市政管线进行测量，如应用地震勘探、地质雷达、电磁法等方法进行测量。
这种方法具有非破坏性、迅速、高效等特点，但仪器设备复杂，对操作人员要求高。
其次，测量仪器的应用是市政管线测量的关键环节。
目前，常用的测量仪器有全站仪、GPS（全球定位系统）、激光扫描仪等。
全站仪适用于各类市政管线测量，可以进行高程、方位和坐标的测量，具有测量速度快、精度高等特点；GPS可以获得目标管线的经纬度信息，适用于定位和导航功能；激光扫描仪能够通过激光束对管线进行快速扫描，得到高精度的三维数据，适用于管线的三维建模和变形分析。
根据实际情况选择合适的仪器进行测量可以提高工作效率和测量精度。
最后，测量数据的管理和处理也是市政管线测量中不可忽视的一环。
测量数据的管理应建立完善的数据库，包括测量数据的采集、录入和存储等过程，以便于数据的检索和资料的共享。
测量数据的处理可利用相关软件进行，如AutoCAD、GIS等，可以进行数据的处理和图形的生成，为城市规划、设计和维护提供支持。
如何进行地下管线的测量与检测
如何进行地下管线的测量与检测地下管线的测量与检测是一项非常关键的工作，它对于保障城市交通、供水、电力和通信等基础设施的安全和稳定运行起着至关重要的作用。
在工程建设和城市规划中，了解地下管线的位置、走向和状况，不仅可以避免损坏管线而引发的危险和成本，还可以为工作的顺利进行提供重要的参考和保障。
一、地下管线测量的目的和方法地下管线测量的目的主要是为了确定管线的位置、走向和埋深，以及确定地下结构和地形对管线位置的影响。
常用的地下管线测量方法包括地面测量、地下测量和无损检测。
1. 地面测量：通过测量地面的坐标和高程等数据，结合已知的地面上的地物，来推算地下管线的位置和走向。
这种方法在地面上的明显标志比较多的情况下，尤其是在城市街道等场所比较适用。
2. 地下测量：通过使用地下探测仪器和设备，对地下进行测量，获取地下管线的位置和走向。
这种方法通常适用于地下管线比较复杂、地面上没有明显标志的情况，例如在城市狭窄的街道以及农田、荒地等地区。
3. 无损检测：通过使用无损检测技术，例如地质雷达、探地雷达和地下导线仪等设备，对地下进行扫描和检测，确定地下管线的位置和走向。
这种方法对于非金属管线的检测效果更好，可以有效地避免对地下管线产生损坏。
二、地下管线测量与检测的工具和技术地下管线的测量与检测需要使用一系列的工具和技术，以确保测量和检测的准确性和可靠性。
1. 全站仪和测绘仪器：全站仪是测量地面坐标和高程的主要仪器之一，它可以精确地测量各种地形和地下管线的位置和走向。
另外，还可使用测绘仪器来进行地下管线的图纸绘制和数据处理。
2. 探地雷达和地质雷达：这些仪器可以通过发送电磁波来扫描并检测地下结构和管线的位置、走向和埋深。
它们可以快速、准确地获取地下信息，帮助测量人员进行管线的测量和检测。
3. 影像测量技术：通过使用卫星遥感、航空摄影测量等技术，可以获取大范围地下管线的影像数据，从而推算出管线的位置和走向等信息。
这种方法对于大规模的城市规划和工程建设非常有效。
城市地下管线工程监测内容及方法介绍
城市地下管线工程监测内容及方法介绍
1. 监测内容
城市地下管线工程监测主要涵盖以下内容：
a) 管线安全监测
对城市地下管线的安全状况进行持续监测，包括管线的稳定性、泄漏情况、腐蚀及破损情况等。
b) 管线应力监测
监测管线所承受的应力情况，包括土压力、地震荷载等对管线
的影响。
c) 管线变形监测
监测管线的变形情况，包括管线的位移、孔隙变形等，以及与
周边地质环境的相互影响。
d) 管线渗漏监测
监测管线渗漏情况，包括液体或气体泄漏的检测与定位。
e) 管线冲突监测
监测管线与其他地下设施之间的冲突情况，避免发生碰撞事故。
2. 监测方法
城市地下管线工程监测可以采用以下方法：
a) 实地勘察
通过实地调研和勘察，获取管线项目的基本情况及周边环境信息，为后续监测提供数据依据。
b) 地下雷达
通过地下雷达技术，扫描地下管线的位置及变形情况，并进行
数据分析和处理。
c) 非破坏检测技术
采用非破坏性检测技术，如超声波、射频技术等，对管线的材质、腐蚀情况等进行监测和评估。
d) 管线流体监测
采用流体监测技术，对管线中的液体或气体进行监测，及时发现管道泄漏情况。
e) 红外热像仪
利用红外热像仪进行管线的热数据监测，检测管线是否存在漏热现象。
f) GPS定位技术
使用GPS定位技术，对管线进行定位和追踪，记录管线的起止点及沿线位置。
以上是城市地下管线工程监测的内容及方法介绍，合理选择适当的监测方法，可以帮助确保管线工程的安全和稳定运行。
地下管线测量方法和技术探析
地下管线测量方法和技术探析随着城市化进程的加速和城镇建设的不断推进，地下管线的建设也逐渐成为人们生活中的一个重要组成部分。
然而，由于地下管线的复杂性和困难性，人们在实际工作中经常会遇到诸如管线深度测量、管线类型探测、管线安装位置确认等问题，这些问题必须借助高效的地下管线测量方法和技术来解决。
地下管线测量方法和技术是一个综合性极强的领域，需要涉及到许多专业知识和相关技术。
下面我们从地下管线测量的目的、方法、技术以及发展趋势等方面进行探讨。
一、地下管线测量的目的地下管线测量的目的主要分为两个方面：一是为了保证地下管线的施工质量和安全性；二是为了便于管理和维护。
首先，地下管线的施工涉及到很多因素，包括地质条件、环境因素、土地利用等等。
为了确保管线的施工质量和安全性，需要测量管线的深度、类型、位置等信息，并加以合理的规划和管理。
其次，成千上万的地下管线需要管理和维护，这需要对管线信息进行准确的记录和归档，以便于后期管理和检修。
同时，管线的信息也需要提供给相关部门和群众，以方便其使用和查询。
二、地下管线测量的方法地下管线测量的方法主要包括地面探测、地下探测和无损探测三种。
1、地面探测方式地面探测方式是最常见的一种地下管线测量方法。
这种方法主要是通过表面测量的方式，借助已有的数据资料，并结合工作经验推测地下管线的大致位置和深度。
这种方法是最为粗略的一种方法，但在一些地势坦荡的地区可以起到一定的作用。
2、地下探测方式地下探测主要是利用探测器或者自然地磁场、渗漏电流场等浅层地球物理环境的特征来探测管道隐蔽的位置和方位。
如利用金属探测仪进行探测，通过地下探测仪扫描相应区域，探测到金属管道时，会发出明显的电磁波信号。
这种方法主要是适用于金属表面管线的检测。
特别是在城市建设过程中，土地的开发利用和建筑密集，金属表面管线的探测成为了更为必要的工作，是管道测绘信息的有力补充。
3、无损探测方式无损探测技术主要是指利用地下非破坏性探测仪器（如雷达、探地仪等）对地下管线进行探测，不会对地下管线造成任何损坏。

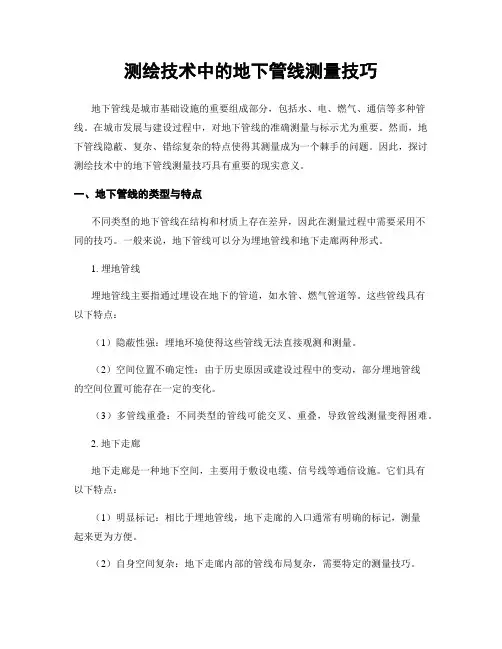

测绘技术中的地下管线测量技巧
测绘技术中的地下管线测量技巧地下管线是城市基础设施的重要组成部分，包括水、电、燃气、通信等多种管线。
在城市发展与建设过程中，对地下管线的准确测量与标示尤为重要。
然而，地下管线隐蔽、复杂、错综复杂的特点使得其测量成为一个棘手的问题。
因此，探讨测绘技术中的地下管线测量技巧具有重要的现实意义。
一、地下管线的类型与特点不同类型的地下管线在结构和材质上存在差异，因此在测量过程中需要采用不同的技巧。
一般来说，地下管线可以分为埋地管线和地下走廊两种形式。
1. 埋地管线埋地管线主要指通过埋设在地下的管道，如水管、燃气管道等。
这些管线具有以下特点：（1）隐蔽性强：埋地环境使得这些管线无法直接观测和测量。
（2）空间位置不确定性：由于历史原因或建设过程中的变动，部分埋地管线的空间位置可能存在一定的变化。
（3）多管线重叠：不同类型的管线可能交叉、重叠，导致管线测量变得困难。
2. 地下走廊地下走廊是一种地下空间，主要用于敷设电缆、信号线等通信设施。
它们具有以下特点：（1）明显标记：相比于埋地管线，地下走廊的入口通常有明确的标记，测量起来更为方便。
（2）自身空间复杂：地下走廊内部的管线布局复杂，需要特定的测量技巧。
（3）与地下环境的联系：地下走廊的管线与地下环境之间存在特定的关系，需要综合考虑测量方案。
二、地下管线测量的技术与方法为了提高地下管线测量的准确性和效率，结合不同情况选择合适的测量技术和方法非常重要。
以下是一些可行的技术与方法：1. 电磁感应测量电磁感应技术常用于暗埋在地下的金属管线的测量。
通过利用电磁感应原理，可以探测埋地金属管线的存在和位置。
然而，对于非金属管线，电磁感应技术的效果较差。
2. 高精度GPS定位高精度GPS定位是一种常用于测量空间位置的方法，可以较快、较准确地确定地下管线的位置。
但是，由于GPS信号在地下传播时会受到衰减和干扰，导致定位精度降低，因此在实际应用中需要对结果进行修正。
3. 理论模型和仿真建立理论模型和进行仿真研究是提高地下管线测量技巧的一种重要方法。

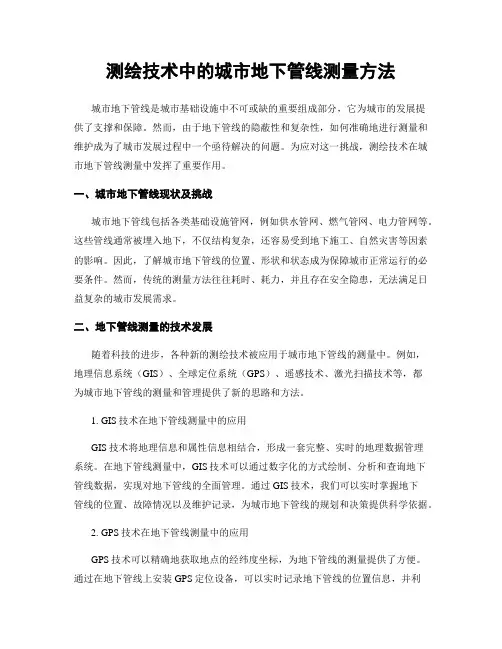

测绘技术中的城市地下管线测量方法
测绘技术中的城市地下管线测量方法城市地下管线是城市基础设施中不可或缺的重要组成部分，它为城市的发展提供了支撑和保障。
然而，由于地下管线的隐蔽性和复杂性，如何准确地进行测量和维护成为了城市发展过程中一个亟待解决的问题。
为应对这一挑战，测绘技术在城市地下管线测量中发挥了重要作用。
一、城市地下管线现状及挑战城市地下管线包括各类基础设施管网，例如供水管网、燃气管网、电力管网等。
这些管线通常被埋入地下，不仅结构复杂，还容易受到地下施工、自然灾害等因素的影响。
因此，了解城市地下管线的位置、形状和状态成为保障城市正常运行的必要条件。
然而，传统的测量方法往往耗时、耗力，并且存在安全隐患，无法满足日益复杂的城市发展需求。
二、地下管线测量的技术发展随着科技的进步，各种新的测绘技术被应用于城市地下管线的测量中。
例如，地理信息系统（GIS）、全球定位系统（GPS）、遥感技术、激光扫描技术等，都为城市地下管线的测量和管理提供了新的思路和方法。
1. GIS技术在地下管线测量中的应用GIS技术将地理信息和属性信息相结合，形成一套完整、实时的地理数据管理系统。
在地下管线测量中，GIS技术可以通过数字化的方式绘制、分析和查询地下管线数据，实现对地下管线的全面管理。
通过GIS技术，我们可以实时掌握地下管线的位置、故障情况以及维护记录，为城市地下管线的规划和决策提供科学依据。
2. GPS技术在地下管线测量中的应用GPS技术可以精确地获取地点的经纬度坐标，为地下管线的测量提供了方便。
通过在地下管线上安装GPS定位设备，可以实时记录地下管线的位置信息，并利用该信息进行地下管线的测量和监测。
GPS技术的应用有效地解决了传统测量方法中需要频繁搭建测量基准点、定位不准确等问题，提高了地下管线测量的准确性和效率。
3. 遥感技术在地下管线测量中的应用遥感技术通过对地球表面进行连续的影像获取和分析，可以获取大范围、高分辨率的地理信息。
在地下管线测量中，遥感技术可以通过分析卫星遥感影像和航空遥感影像，提供地下管线的位置、形状和变化等信息。
地下管线测量实施方案
地下管线测量实施方案地下管线测量实施方案一、测量目的地下管线测量的目的是为了获取地下管线的准确位置、深度和走向等信息，以保证施工和维护过程中不会损坏地下管线，确保工程质量和安全。
二、测量范围地下管线测量范围包括地下水、电力、通信、燃气等各类管线。
本实施方案主要针对城市中的地下管线进行测量。
三、测量方法1. 现场勘测：在测量前先进行现场勘测，了解管线走向、周边地物情况和影响因素等。
2. 地下管线探测：使用地下探测仪器进行管线的地下探测，确定管线的走向和位置。
3. 高精度测量：对已探测到的地下管线进行精确测量，使用全站仪、GPS等仪器进行测量，获取管线的准确位置和高程值。
4. 数据处理：对测量数据进行处理与分析，生成管线平面和剖面图，计算管线的坐标和深度值。
5. 结果评估：对测量结果进行评估，判断管线的安全状况，确定施工和维护方案。
四、测量设备1. 地下探测仪器：包括电磁感应仪、雷达探地仪等，用于探测地下管线的位置和走向。
2. 全站仪：用于测量管线的准确位置和高程值。
3. GPS设备：用于确定管线的全球定位信息。
4. 数据处理软件：用于对测量数据进行处理与分析。
五、测量步骤1. 确定测量范围：根据实际情况确定需要测量的地下管线范围。
2. 现场勘测：前往测量地点进行现场勘测，了解周边情况和影响因素。
3. 地下探测：使用地下探测仪器进行管线的地下探测，确定管线的走向和位置。
4. 高精度测量：对已探测到的地下管线进行高精度测量，使用全站仪、GPS等仪器进行测量。
5. 数据处理与分析：对测量数据进行处理与分析，生成管线的平面和剖面图。
6. 结果评估：对测量结果进行评估，判断管线的安全状况，确定施工和维护方案。
六、安全措施1. 进行测量前要对测量设备进行检查与校准，确保设备的正常工作。
2. 在进行现场勘测和测量工作时，要注意周围交通和人员安全。
3. 在进行地下探测时，要避免接触到电力设施和其他危险物。
4. 在进行高精度测量时，要注意设备使用安全，严禁私自拆卸仪器部件。
如何进行精确的地下市政管线测量
如何进行精确的地下市政管线测量地下市政管线是城市基础设施的重要组成部分，包括水管、燃气管、电缆等。
而准确测量地下市政管线则是解决城市规划和土地利用的一项关键任务。
本文将介绍如何进行精确的地下市政管线测量，以确保测量结果的准确性和实用性。
1. 环境准备在进行地下市政管线测量之前，首先要对测量环境进行准备。
包括清理测量区域的表面杂物，确保地下市政管线暴露在测量范围之内。
此外，还需了解所测量区域的地下情况，包括地下水位、土层情况等。
通过了解环境情况，可以选择合适的测量设备和方法，以保证测量的准确性。
2. 测量设备的选择选择合适的测量设备是进行地下市政管线测量的关键。
目前，在市场上有多种测量设备可供选择，包括地下雷达、电磁感应仪和金属探测器等。
根据测量的需要和实际情况选择合适的设备。
例如，地下雷达适用于测量非金属管道，而电磁感应仪则适用于测量金属管道。
同时，要确保选择的设备具有高精度和可靠的性能，以确保测量结果的准确性。
3. 测量方法的确定确定合适的测量方法也是进行地下市政管线测量的重要步骤。
常见的测量方法包括电磁测量法、地下雷达测量法和地面标志法等。
根据具体的测量目标和实际情况选择合适的方法。
例如，电磁测量法适用于测量电缆的位置和深度，而地下雷达测量法则适用于测量非金属管道的位置和深度。
在确定测量方法时，要考虑测量的精度要求和实际操作的可行性，以确保测量结果的准确性和可靠性。
4. 测量操作的规范进行地下市政管线测量时，操作人员应按照规范进行操作，以确保测量的准确性。
操作人员应熟悉测量设备的使用方法和操作步骤，并按照标准操作程序进行测量。
在操作过程中，要注意测量设备的校准和维护，以确保设备的正常运行。
此外，还应注意避免测量误差的产生，如避免金属物体的干扰和地下水位的变化等。
通过规范的操作流程和注意事项，可以提高测量结果的准确性和可靠性。
5. 数据处理与分析测量完成后，要对测量数据进行处理和分析，以获取所需的地下市政管线信息。
