上海通用别克英朗电路图

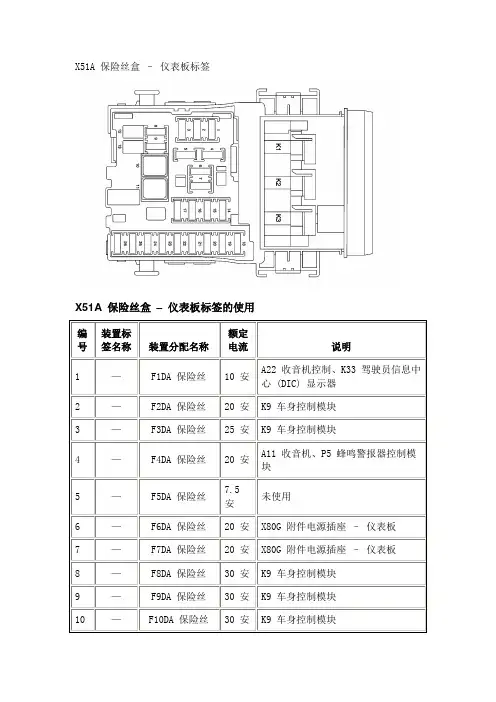

英朗仪表保险丝盒说明
—
F18DA保险丝
30安
KR104A逻辑模式继电器1
19
—
F19DA保险丝
20安
K9车身控制模块
20
—
—
—
未使用
21
—
F21DA保险丝
7.5安
P16组合仪表
22
—
F22DA保险丝
5安
S39点火开关
23
—
F23DA保险丝
20安
K9车身控制模块
24
—
F24DA保险丝
20安
K9车身控制模块
25
—
—
—
未使用
26
—
—
—
未使用
K1
—
举升门释放继电器KR95A
—
M30举升门锁闩（两厢车）
—
行李厢盖释放继电器KR95B
—
M40行李厢盖锁闩（三厢车）
K2
—
逻辑模式继电器1 KR104A
—
F1DA、F4DA、F5DA
K3
—
辅助电源继电器KR70
—
F6DA、F7DA
X51A保险丝盒–仪表板，俯视图
12
调节器开关-驾驶员
13
—
—
—
未使用
14
—
F14DA保险丝
7.5安
X84数据链路连接器
15
—
F15DA保险丝
10安
K36安全气囊系统传感和诊断模块
16
—
F16DA保险丝
10安
KR95A举升门释放继电器
17
—
F17DA保险丝
10安
A26暖风、通风与空调系统控制、K33暖风、通风与空调系统控制模块
