XX区数字化城管部件普查及网格划分验收标准

XX区数字化城管部件普查及网格划分验收标准

项目名称：XX区数字化城市管理信息系统一期工程生产单位：广东瑞图万方科技股份有限公司

日期：2010年9月

修订历史记录

1前言

1.1主题内容

本文规范了数据普查产品的质量验收内容、质量验收方式和质量验收标准。

1.2适用范围

适用于“XX区数字化城市管理信息系统”项目中关于城市部件普查及网格划分数据成果的质量验收全过程。

1.3引用标准

《城市市政综合监管信息系统技术规范》（CJJT 106-2005）

《城市市政综合监管信息系统单元网格划分与编码规则》（CJT 213-2005）《城市市政综合监管信息系统管理部件和事件分类、编码及数据要求》

（CJT 214—2007）

《城市市政综合监管信息系统地理编码》（CJT 215—2005）

《1:500、1:1000、1:2000地形图图式》GB／T20257.1—2007

《测绘产品检查验收规定》（CH1002 - 95）

《测绘产品质量评定标准》（CH1003- 95）

《城市测量规范》（CJJ8 - 99）

《中华人民共和国行政区划编码》GB/T2260

《县级以下行政区划代码编码规则》GB/T 10114-2003

《XX区数据普查工作方案》

《XX区部件数据建库技术标准》

《XX区单元网格与监督网格的划分、编码规范》

《XX区城市部件和事件的分类编码标准》

《XX区城市部件地理编码规范》

1.4术语及定义

以下专业术语和定义适用于本标准。

1.4.1城市部件

指城市市政管理公共区域内的各项设施，包括公用设施类、道路交通类、市容环境类、园林绿化类、房屋土地类市政工程设施和市政公用设施等。如水、电、气、热的井盖等市政公用设施及广告牌匾等非公用设施。

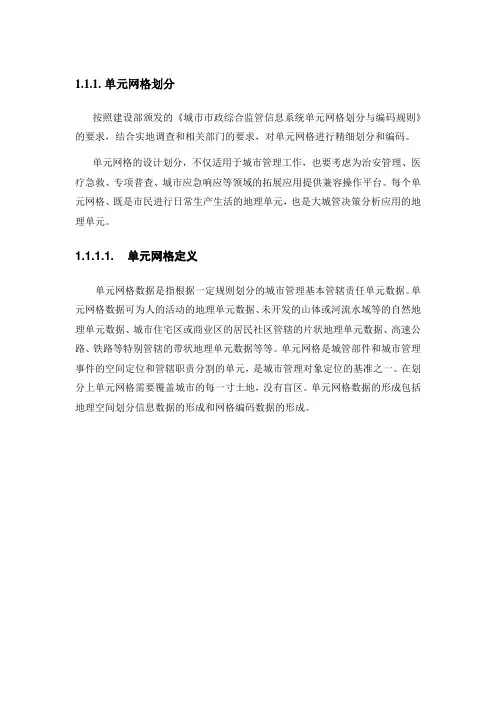

1.4.2单元网格

数字化城市管理的基本管理单位，指在城市的1/500或1/1000比例尺的地形图上，根据实际城市市政监管工作的需要，划分的边界清晰的、多边形的、面积约为一万平方米的闭合图形。

1.4.3专业部门

管理部件和事件问题处理和协调的主管部门以及部件的权属单位和养护单位。

1.4.4单位产品

为实施检查验收而划分的基本单位。本标准采用本次普查区域全境的外业和内业成果为单位产品。

1.4.5检验批

为实施检查验收而汇集起来的同一性质的单位产品。本方案认定某一项目组、某一地理区域范围内、同期生产的内外业产品为一批产品。

1.4.6样本

从检验批中抽取的用于详查的单位产品的全体。

1.4.7质量元素

产品满足要求的基本特性。这种特性包括产品的格式、数学精度、属性精度、要素的完备性、现势性、记录质量等质量要素。这些元素能予以描述或度量，以便确定数据产品的质量。

1.4.8严重缺陷

单位产品的极重要质量要素不符合规定，以至不经返修或处理不能使用。

1.4.9重缺陷

单位产品的重要元素不符合规定或单位产品的质量元素严重不符合规定，对使用有重大影响，需返修处理才能使用。

1.4.10轻缺陷

单位产品的一般质量元素不符合规定，对使用有轻微影响。

1.4.11缺陷值

按照缺陷等级而规定的分值。

2质检对象及内容

本标准的质检对象为数字城管项目试点普查区域15个社居委会（新松、北区、新桂、云路、文秀、金榜、中区、南华、府又、升平、近良、顺峰、苏岗、德和、五沙）包括顺峰山公园，共42平方公里的城市部件普查成果和网格划分数据成果。

2.1资料规范性检查

2.1.1图表完备性

◆部件属性记录表是否齐全；

◆部件调绘图纸（或实测dat文件）是否齐全；

◆部件调绘图纸是否整洁、是否有损坏；

◆各类表头填写是否完整及规范。

2.1.2调查表填写规范化

◆采集记录表中的部件编号是否与Dat文件中的部件编号相对应；

◆采集记录表中的部件名称是否跟部件代码相对应；

◆采集记录表中的部件名称是否为对应照片的主体所显示的内容；

◆采集记录表中的状态和现势性是否跟部件照片的主体显示的情况一致；

◆外业需要填写的各部件扩展属性是否正确填写在采集记录表的备注栏

中。

2.1.3部件照片

◆相片完整齐全性的检查；

◆相片格式正确、可读性的检查；

◆相片采集内容完整性的检查；

◆相片图表编号对应性的检查；

◆相片拍摄质量的检查。

2.2实地对应性检查

2.2.1部件完备率

◆所有类型的部件是否全部采集；

◆实地是否存在部件采集遗漏的情况。

2.2.2部件点位精度

◆部件的点位精度是否符合要求。

2.2.3部件属性正确率

◆部件属性采集是否有遗漏；

◆部件属性记录内容与实地是否一致。

2.2.4部件相片

◆相片与实地情况的对应性及完备性。

2.3内业数据库检查

2.3.1部件属性正确率

◆部件属性结构设计是否符合数据库结构要求；

◆部件属性信息是否齐全，台账资料是否录入完整；

◆部件属性记录内容（名称、分类、权属等）是否正确。

2.3.2部件相片

◆部件相片是否清晰；

◆部件相片格式是否正确；

◆部件相片大小是否满足要求；

◆部件相片与部件名称是否一致。

2.3.3部件符号库

◆部件符号库是否完整；

◆部件符号库设计是否合理。

2.3.4网格数据覆盖范围完整性

◆网格数据覆盖范围是否完整。

2.3.5网格数据类型齐全性

◆网格类型是否齐全。

2.3.6网格数据属性正确率

◆网格数据的属性结构是否与数据库建库标准文档中一致。

2.3.7网格数据图形逻辑关系合理性

◆网格多边形角点定位中误差有无超过士1 m；

◆坐标系是否采用北京54平面坐标系，3度带，中央经度：114度；

◆网格之间的拓扑关系是否正确；

◆网格之间是否有缝隙；

◆网格之间是否有重叠现象；

◆网格数据中是否存在碎小面域或其它非网格要素；

◆万米单元网格的划分是否跨越社区。

3质检必备条件

3.1检查软、硬件环境

全站仪、RTK、GIS采集器、皮尺、对讲机、反光衣、反光镜带标杆、数码照相机、台式电脑、ArcGis9.3、CAD2005、CASS7.1等软件。
