预应力混凝土简支梁桥的设计(20m跨径)桥梁设计说明桥梁设计包括纵.横断面设计和平面布置。
1.纵断面设计桥梁纵断面设计包括确定桥梁的总跨径.桥梁的分孔.桥道的标高.桥上和桥头引道的纵坡以及基础的埋置深度。
(1)本梁桥根据水文计算来确定。
标准跨径为22.00m(墩中心距离)。
本桥的跨径较小,因此上部结构的造价较低,墩台的造价较高。
为了结构受力合理和用材经济,分跨布置时要考虑合理的跨径比例。
(2)本梁桥为跨河桥梁,桥道的标高应保证桥下排洪和通航的需要,结合桥型.跨径等一起考虑,以确定合理的桥道标高。
(3)桥上纵坡不大于4%,桥头引道纵坡不宜大于5%。
2.横断面设计桥梁横断面的设计,主要是决定桥面的宽度和桥跨结构横截面的布置。
桥面的宽度决定于行车和行人的交通需要。
m+⨯m人行道(1)本梁桥桥面行车道净宽为:净-82 1.00(2)为了利于桥面排水,应根据不同类型的桥面铺装,设置从桥面中央倾向两侧的1.5%-3.0%的横向坡度,本桥设置为1.5%。
3.平面布置(1)桥梁的线形及桥头引道要保持平顺,使车辆能平稳地通过,小桥的线形及其公路的衔接,应符合路线布设的规定。
(2)从桥梁本身的经济性和施工方便来说,应尽可能避免桥梁与河流或与桥下路线斜交。
必要时通常不宜大于45o,在通航河流上则不宜大于5o。
4.桥面铺装为了保护桥梁主体结构,在桥面的最上层设置桥面铺装。
本桥设置5cm厚沥青混凝土和8cm厚C25混凝土作垫层的桥面铺装。
5.桥面伸缩缝为了保证桥跨结构在气温变化.活栽作用.混凝土收缩与徐变等影响下按静力图式自由地变形,在本梁桥桥面两梁端之间以及在梁端与桥台背墙之间设置横向伸缩缝。
一.计算荷载横向分布系数[1][2][3][4][5]1.当荷载位于支点处,利用杠杆原理法计算横断面1#梁对于汽车荷载 11120.250.4375222oq q m η-==⨯=∑ 对于人群荷载 1 2.250.51.3752or r m η+===2#梁对于汽车荷载 2110.25 1.950.650.7125222oq q m η++⎛⎫=== ⎪⎝⎭∑ 对于人群荷载 2or m =0 (由于是出现负的,取零,出于安全考虑)3#梁对于汽车荷载 3110.210.70.725222oq q m η++⎛⎫=== ⎪⎝⎭∑对于人群荷载 30or m = 2.当荷载位于跨中时此桥在跨度内设有横隔板,具有强大的横向联结刚性,且承重结构的长度比为21.5 2.15252L B ==>⨯ 可按刚性横梁法绘制影响线并计算横向分布系数cq m ,本桥各根主梁的横向截面均相等,梁数n=5, 梁间距为2米。
133 标准跨径20m主梁全长19.96m桥梁宽度净-7米预应力混凝土T形梁桥(计算书、7张CAD图纸)收集资料
大力发展交通运输事业,是加速实现四个现代化的重要保证。
四通八达的现代交通,对于加强全国各族人民的团结,发展国民经济,促进文化交流和巩固国防等方面,都具有非常重要的作用。
我国幅员辽阔,大小山脉和江河湖泽纵横全国,在已通车的公路路线中尚有大量渡口需要改建为桥梁,并且随着社会主义工业、农业、国防和科学技术现代化的逐步实现,还迫切需要修建许多公路、铁路和桥梁,在此我们广大桥梁工程技术人员将不断面临着设计和建造各类桥梁的光荣而艰巨的任务。
一、工程概况及方案比选(一)概述平远街至锁龙寺高速公路是国道主干线GZ75(衡阳~南宁~昆明公路)位于云南省境内罗村口至昆明公路的重要段落,是云南省列为“九五”和“十五”期间改造的六条主要干线公路之一。
它途径红河、文山两个地州的弥勒、开远、砚山等市县,东连广西省,南接国家级边境口岸那发、河口、船头等,西接国道主干线GZ40及国道326线、国道323线,服务于滇中、滇东、滇南、滇东南等广阔地域,是云南省出海通边的主要通道,对云南乃至大西南的经济发展起着十分重要的作用。
路线地处云南东南部,位于东经102°43′~103°20′,北纬24°50′~25°02′之间。
本设计路段为平远街~锁龙寺高速公路11合同段庄田段,属于改地方路1。
此桥梁主要用于连接攀枝花村和庄田村。
(二)工程概况1.地形地貌平远街~锁龙寺高速公路路线起点位于砚山县平远镇,止点位于弥勒县朋普镇。
行政区划包括文由州、红河州。
路线所经区域位于云贵高原南缘,属滇东南高原及滇中湖盆高原,根据地貌成因可分为三个小的地貌单元。
本工程位于第三地貌单元内,即:K124+100~K128+200段内,该地段以地表水、地下水强烈溶蚀作用、大陆停滞水堆积和地表河流侵蚀堆积作用为主,呈现出溶蚀断馅盆地的地形地貌特征。
2.水系路线所经区域属南盘江水系、地表水主要有绿水塘河、南盘江、甸西河。
绿水塘河、甸西河均系盘江支流。
预应力混凝土简支梁桥、连续梁桥和刚架桥对比分析
预应⼒混凝⼟简⽀梁桥、连续梁桥和刚架桥对⽐分析预应⼒混凝⼟简⽀梁桥、连续梁桥和刚架桥的设计构造特点和对⽐分析⼀、预应⼒混凝⼟简⽀梁桥1、构造布置:常⽤跨径:20~50m之间,我国编制了后张法装配式预应⼒混凝⼟简⽀梁桥的标准设计,标准跨径为25m、30m、35m、40m。
主梁梁距:1.5~2.2m之间横梁布置:端横梁、中横梁(布置在跨中及四分点处)2、主要尺⼨:主梁:⾼跨⽐1/15~1/25;肋厚14~16cm;横梁:中横梁3/4h,端横梁与主梁同⾼,宽12~20cm,可挖空;翼板:不⼩于1/12h,⼀般为变厚度。
马蹄:为了满⾜布置预应⼒束筋的要求,应T 梁的下缘做成马蹄形。
(⼀)主梁1、梁⾼:我国后张法装配式预应⼒混凝⼟简⽀梁的标准设计有25,30,35,40m 四种,其梁⾼分别为1.25~1.45,1.65~1.75,2.00,2.30m。
标准设计中⾼跨⽐值约为1/17~1/20,其主梁⾼度主要取决于活载标准,主梁间距可在较⼤范围内变化,通常其⾼跨⽐在1/15~1/25 左右。
主梁⾼度如不受建筑⾼度限制,⾼跨⽐宜取偏⼤值。
增⼤梁⾼,只增加腹板⾼度,混凝⼟数量增加不多,但可以节省钢筋⽤量,往往⽐较经济。
2、肋厚:预应⼒混凝⼟,由于预应⼒和弯起束筋的作⽤,肋中的主拉应⼒较⼩,肋板厚度⼀般都由构造决定。
原则上应满⾜束筋保护层的要求,并⼒求模板简单便于浇筑。
国外对现浇梁的腹板没有预应⼒管道时最⼩厚度为200mm,仅有纵向或竖向管道的腹板需要300mm,既有纵向⼜有竖向管道的腹板需要380mm。
对于⾼度超过2400mm 的梁,这些尺⼨尚应增加,以减少混凝⼟浇筑困难,装配式梁的腹板厚度可适当减少,但不能⼩于165mm。
如为先张法结构,最低值可达125mm。
我国⽬前所采⽤的值偏低,⼀般采⽤160mm,标准设计中为140~160mm,在接近梁的两端的区段内,为满⾜抗剪强度和预应⼒束筋布置锚具的需要,将肋厚逐渐扩展加厚。
桥梁工程复习题 - (专升本)
桥梁工程复习题第一章总论一、填空题1、桥梁由桥跨结构、支座、桥墩、桥台、和基础组成。
2、桥梁的“五小部件”是指桥面铺装、排防水系统、栏杆、伸缩缝和灯光照明。
3、我国大桥的设计程序分为前期工作和设计阶段。
前期工作包括编制预可行性研究报告和可行性研究报告。
设计阶段按初步设计、技术设计和施工图设计三阶段进行。
4、桥梁设计的基本原则是安全、适用、经济、美观。
5、根据桥梁的受力情况,桥梁一般可分为:梁、拱、刚架、悬索、斜拉和组合体系。
6、根据JTG D60-2015,公路桥涵设计采用的作用分为永久作用、可变作用、偶然作用和地震作用四类。
7、根据JTG D60-2015,公路桥涵结构按承载能力极限状态设计时,应采用基本组合和偶然组合两种作用效应组合;按正常使用极限状态设计时,应采用频遇组合和准永久组合两种效应组合。
8、根据JTG D60-2015,汽车荷载分为公路I 和公路II 两个等级,由车道荷载和车辆荷载组成。
9、举世闻名的河北省赵县的赵州桥,是我国古代石拱桥的杰出代表,该桥是由李春所创建。
10、桥梁设计程序中“三阶段设计”分别是初步设计、技术设计、施工图设计,其中技术设计阶段设计不是一定需要的。
11、按照受力体系分类,桥梁有梁、拱、吊三大基本体系,其中梁桥以受弯为主,拱桥以受压为主,吊桥以受拉为主。
12、各级公路桥涵的汽车荷载等级取用与公路等级有关。
13、桥梁结构处在自然环境中,将会受到气候、水文等种种复杂因素的影响,《公路桥涵设计通用规范》中将作用分为三种,其中永久作用是指在结构使用期间,其量值不随时间变化,或其变化值与平均值相比可以忽略不计的作用。
15、我国古代隋朝时期修建,位于河北赵县的著名古桥是赵州桥。
16、桥梁全长规定为:有桥台的桥梁是两个桥台的侧墙或八字墙后端点之间的距离;无桥台的桥梁为桥面系行车道全长。
17、刚构桥是指桥墩和主梁整体相连的桥梁。
18、桥梁的建筑高度是指桥面与桥跨结构最低边缘的高差。
预应力混凝土简支T梁桥
同里镇永和桥结构设计摘要本设计为同里镇永河桥,桥梁全长608m,桥面全宽为净12. 5m+2×0.5m防撞墙,设计荷载为公路I级,上部结构采用3联7⨯30m+6⨯30+7⨯30m,先简支后桥面连续。
横桥向为6片主梁,下部结构采用双柱式桥墩、桩基础及扩大基础,0号桥台采用桩柱式桥台,20号桥台采用肋板式桥台桩基础。
本桥在0、20号桥台处设仿毛勒80伸缩缝,在7、13号桥墩处设毛勒160伸缩缝。
支座采用板式橡胶支座。
桥面铺装上层采用7cm 厚度的沥青混凝土,下层采用2-27cm防水混凝土。
桥面纵坡采用双向纵坡形式,坡度为1.5%,桥面采用单向横坡,坡度为2%,泄水管对称布置,间距12m。
本桥共进行了三部分的内容设计,第一部分绪论介绍了设计的一些基本资料,第二部分上部结构设计,设计了上部结构平、纵、横断面形式,初拟了T梁横隔梁的截面尺寸,计算了荷载横向分布系数及主梁内力,进行了配筋设计和结构的验算。
最后进行了行车道板内力计算,横隔梁计算。
第三部分为下部结构设计,确定了桥墩、基础的形式,拟定了相应的结构尺寸并计算桩长。
通过以上设计,表明桥梁各部分结构是合理的,经过验算后,均能满足设计要求,符合设计规范。
关键词:预应力T梁;双柱式桥墩;钻孔灌注桩;沥青混凝土The Structure Design of YongheBridge in TongliAbstractThe design of the bridge called the Bridge of Changda,locating at Hubei,whose total longth is 608metres.The clearance of bridge floor is net 12.5+2×0.5m.The truck load is Road-I.The suppersture of brigde is 30m prestressed concrete simply supported T beams with six pieces in transeverse.The substructure of bridge is double-column pier, riblled piate abutment abutment and pile foundation.Two expansion joins are situated and rubbery bearings are set up.Exceeded 90-340mm asphalt concrete are used in bridge deck pavement.Profile grade of bridge floor is amphicheiral of 1.5% and transverse grade is 2%.The main contents of this design are as follows:Firstly,introducing some foundamental documents for this design.Secondly,carring out superstructure design to draw up the sectional type in longitudinal and transverse.At the same time,the dimension of T beam,load distribution coefficient in transverse and internal force are all determinated,from which the strands estimiuation are designd and construction checking computation is carried out. Finally, a lane slabs calculation, and calculation of diaphragm beams.Thirdly,carring out substructure design.Such as;the determination of pier,abutment and foundation types,relative dimentioning and examination of bearing capacity on the bottom of foundation. By this design, shows the structure of the bridge is reasonable, after checking, can meet the design requirements, meet the design standards.Keywords:Prestressed T beams;Double shaft pier ; pile foundation ; Asphalt Concre te1 绪论 (1)1.1选题的背景目的和意义 (1)1.2国内外的研究状况 (1)1.3工程概况 (2)1.3.1地理位置 (2)1.3.2地质情况 (2)1.3.3设计标准 (2)1.4方案比选 (3)2 上部结构 (5)2.1 上部结构尺寸拟定 (5)2.2 主梁作用效应计算 (5)2.2.1 永久作用集度 (7)2.2.2 可变作用效应计算 (10)2.2.3 主梁作用效应组合 (17)2.3 预应力钢束的估算及其布置 (18)2.3.1 跨中截面钢束的估算和确定 (18)2.3.2 预应力钢束布置 (20)2.4 钢束预应力损失计算 (25)2.4.1 预应力钢束与管道壁之间的摩擦引起的预应力损失 (26)2.4.2 由锚具变形、钢束回缩引起的预应力损失 (26)2.4.3混凝土弹性压缩引起的预应力损失 (27)2.4.4 由钢束应力松弛引起的预应力损失 (28)2.4.5 混凝土收缩和徐变引起的预应力损失 (30)2.4.6 成桥后混凝土弹性压缩引起的预应力损失 (31)2.4.7 预加力计算及钢束预应力损失汇总 (33)2.5 主梁截面承载力与应力验算 (38)2.5.1 持久状态承载能力极限状态承载力验算 (38)2.5.2 持久状况正常使用极限状态抗裂验算 (43)2.5.3 持久状况构件的应力验算 (45)2.6 横隔梁计算 (49)2.6.1 计算荷载 (49)2.6.2内力组合 (52)2.6.3 验算截面的抗弯承载力 (54)2.6.4 横隔梁的剪力效应计算及配筋设计 (54)2.7 行车道板计算 (55)2.7.1 悬臂板荷载效应计算 (55)2.7.2 连续板荷载效应计算 (57)2.7.3 截面设计、配筋与承载力验算 (62)2.8支座计算 (64)2.8.1 支座平面尺寸确定 (64)2.8.2 确定支座厚度 (64)2.8.3 支座偏转验算 (65)2.8.4 验算支座抗滑稳定性 (66)3 下部结构设计 (67)3.1 盖梁设计 (67)3.1.1盖梁平面尺寸的拟定: (67)3.2 盖梁计算 (71)3.2.1 荷载计算 (71)3.3 内力计算 (79)3.4截面配筋设计与承载力校核 (79)3.5 桥墩墩柱设计 (82)3.5.1 荷载计算 (82)3.5.2 截面配筋计算及应力验算 (84)3.6 钻孔桩计算 (88)3.6.1 荷载计算 (88)3.6.2 桩长计算 (90)3.6.3 桩的内力计算(m法) (91)3.6.4 墩顶纵向水平位移验算 (95)结论 (98)致谢 ..................................................................................... 错误!未定义书签。

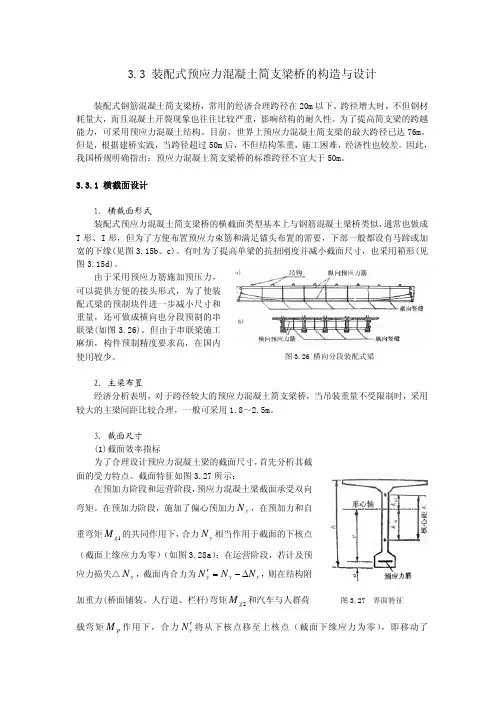

装配式预应力混凝土简支梁桥的构造与设计.
