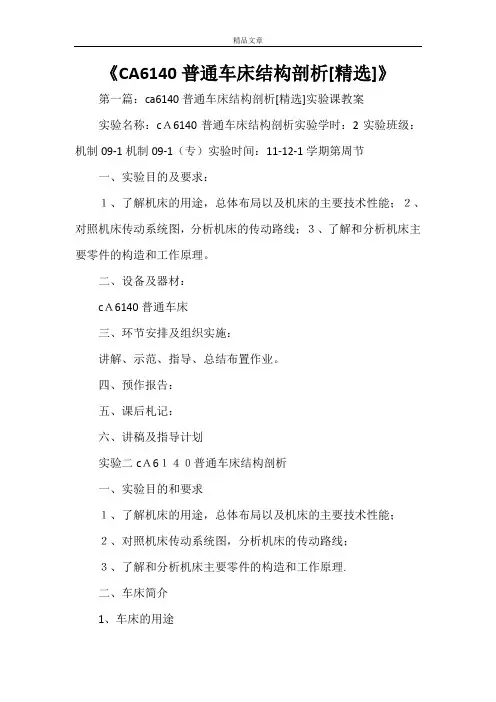

《CA6140普通车床结构剖析[精选]》第一篇：ca6140普通车床结构剖析[精选]实验课教案实验名称：cＡ6140普通车床结构剖析实验学时：2实验班级：机制09-1机制09-1（专）实验时间：11-12-1学期第周节一、实验目的及要求：１、了解机床的用途，总体布局以及机床的主要技术性能；２、对照机床传动系统图，分析机床的传动路线；３、了解和分析机床主要零件的构造和工作原理。

二、设备及器材：cＡ6140普通车床三、环节安排及组织实施：讲解、示范、指导、总结布置作业。

四、预作报告：五、课后札记：六、讲稿及指导计划实验二cＡ6１４０普通车床结构剖析一、实验目的和要求１、了解机床的用途，总体布局以及机床的主要技术性能；２、对照机床传动系统图，分析机床的传动路线；３、了解和分析机床主要零件的构造和工作原理.二、车床简介1、车床的用途车床类机床。

能加工各种零件的回转表面。

内外圆柱面、圆锥面、成形回转表面和旋转体的端面，有的车床还能加工螺纹面及孔加工。

车床上使用工具。

主要是车刀、有些车床可用孔加工刀具，如钻头、扩孔钻及铰刀等，和螺纹刀具如丝锥、板牙等。

对车螺纹。

主轴的旋转和刀架的移动是两个分运动。

（主运动）对车圆柱面。

主轴的旋转和刀架移动是两个独立运动。

（主运动和进给运动）。

车床除了能实现表面成形运动外，还有一些不可缺少的辅助运动，如切入运动、退刀运动、有的车床还有刀架的横纵向的机动快移，重型车床还有尾架的机动快移。

2、车床的分类，在车床类机床中，按其用途和结构不同可分为：①卧式车床和落地车床②立式车床③转塔车床④单轴和多轴、自动和半自动车床⑤仿形车床和多刀车床⑥数控车床和车削中心3、卧式车床，能加工轴类、套类的用途和布局①用途、盘类和环类零件上的回转表面（内外圆柱面、圆锥面、环槽及成形回转面）能加工端面、螺纹面;能加工孔（钻孔、扩孔、铰孔）和滚花.见下图②机床的布局。

机床的总体布局是指机床所有主要部件的位置的配置及相互关系。

普通车床螺纹实训报告

一、实训目的通过本次实训，使学生掌握普通车床的基本操作，熟悉螺纹加工的原理和步骤，提高学生的实际操作技能，培养学生的动手能力和团队协作精神。

二、实训内容1. 普通车床的基本操作（1）认识普通车床的结构和各部分功能；（2）掌握普通车床的启动、停止、调速、进给等操作；（3）了解普通车床的安全操作规程。

2. 螺纹加工原理及步骤（1）螺纹加工原理；（2）螺纹加工步骤：车螺纹前对工件的要求、调整车床、开车、对刀、合上开合螺母、开始切削、退刀、停车检查。

3. 螺纹加工注意事项（1）刀具选择；（2）切削参数选择；（3）螺纹加工质量要求。

三、实训过程1. 实训准备（1）预习普通车床的基本操作和螺纹加工原理；（2）准备实训所需的工具和设备，如普通车床、螺纹刀具、工件等。

2. 实训步骤（1）认识普通车床的结构和各部分功能；（2）熟悉普通车床的操作规程，进行车床的基本操作练习；（3）调整车床，根据工件螺距或导程调整进给箱外手柄所示位置；（4）开车、对刀，确保螺距正确；（5）开始切削，注意切削参数的选择和切削深度的控制；（6）退刀、停车检查螺纹加工质量。

3. 实训总结在实训过程中，同学们认真操作，相互协作，完成了螺纹加工任务。

以下为部分实训总结：（1）通过本次实训，同学们对普通车床的基本操作有了更深入的了解，提高了实际操作技能；（2）掌握了螺纹加工的原理和步骤，熟悉了螺纹加工质量要求；（3）培养了学生的动手能力和团队协作精神，提高了综合素质。

四、实训心得1. 通过本次实训，我认识到理论知识与实际操作相结合的重要性。

在今后的学习和工作中，我将更加注重理论知识的积累，提高自己的实际操作能力。

2. 在实训过程中，我学会了与他人合作，共同解决问题。

这使我认识到团队协作的重要性，在今后的工作和生活中，我将努力培养自己的团队协作精神。

3. 实训让我深刻体会到安全操作的重要性。

在今后的工作中，我将严格遵守安全操作规程，确保自身和他人的安全。

车床组成部件及其作用【可编辑】

1．车床组成部件及其作用？车床由床身、床头箱、变速箱、进给箱、光杆、丝杆、溜板箱、刀架、床腿和尾架等部分组成。

1、床身：是车床的基础零件，用来支承和安装车床的各部件，保证其相对位置，如床头箱、进给箱、溜板箱等。

床身具有足够的刚度和强度，床身表面精度很高，以保证各部件之间有正确的相对位置。

床身上有四条平行的导轨，供大拖板（刀架）和尾架相对于床头箱进行正确的移动，为了保持床身表面精度，在操作车床中应注意维护保养。

2、床头箱（主轴箱）：用以支承主轴并使之旋转。

主轴为空心结构。

其前端外锥面安装三爪卡盘等附件来夹持工件，前端内锥面用来安装顶尖，细长孔可穿入长棒料。

C6132车床主轴箱内只有一级变速，其主轴变速机构安放在远离主轴的单独变速箱中，以减小变速箱中的传动件产生的振动和热量对主轴的影响。

3、变速箱：由电动机带动变速箱内的齿轮轴转动，通过改变变速箱内的齿轮搭配（啮合）位置，得到不同的转速，然后通过皮带轮传动把运动传给主轴。

4、进给箱：又称走刀箱，内装进给运动的变速齿轮，可调整进给量和螺距，并将运动传至光杆或丝杆。

5、光杆、丝杆：将进给箱的运动传给溜板箱。

光杆用于一般车削的自动进给，不能用于车削螺纹。

丝杆用于车削螺纹。

6、溜板箱：又称拖板箱，与刀架相联，是车床进给运动的操纵箱。

它可将光杆传来的旋转运动变为车刀的纵向或横向的直线进给运动；可将丝杆传来的旋转运动，通过"对开螺母"直接变为车刀的纵向移动，用以车削螺纹。

7、刀架：用来夹持车刀并使其作纵向、横向或斜向进给运动。

8、尾架：安装在床身导轨上。

在尾架的套筒内安装顶尖，支承工件；也可安装钻头、铰刀等刀具，在工件上进行孔加工；将尾架偏移，还可用来车削圆锥体。

2．主运动传动链的作用是什么？进给传动链的作用是什么？动传动链的作用是什么？进给传动链的作用是什么？主运动传动链属于外联系传动链，两末端是电动机和主轴，作用是把动力源的运动及动力传给主轴，使主轴带动工件旋转实现主运动。

C616-1普通车床方刀架的结构及工艺设计

题目：C616-1普通车床方刀架的结构及工艺设计班级：姓名：专业：指导教师：答辩日期：河南工业职业技术学院毕业论文摘要车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。

它可用于加工各种回转成型面，普通车床是车床中应用最广泛的一种，约占车床类总数的65%，而车床上的车刀架是必不可少的一部分，它的位置及精度直接影响着加工工件是否能满足工作要求。

一个优质的车床，可以提高制造业的综合效益和竞争力。

而一个好的刀架不但能够更精确的保证零件的要求，还能够省时省力，节省工时，所以研究和建立刀架对机械制造行业来说很有必要，为生产企业提供好的服务，对于改进我国机械行业的加工技术也具有非常重要的意义。

目前，国内的部分加工已经开始向数控方面靠近，但是数控机床同样需要刀架来装夹工件，也就是说，虽然技术得到了很大的提高但是他的本质要求并没有多大的变化，从反面来讲，由于他的技求精度要求很高，所以一个优质的刀架对数控机床来说是绝对必要的。

众所周知，由于我国的技术在不断的发展，加工技术对刀架的要求也越来越高，以前一个普通车床刀架只是装夹四把车刀，而现在有很大一批都将不能满足工作要求，因而，一部分能够同时装夹多把车刀的刀架也有待我们工作人员去研制，开发，这不担可以防止一部分不必要资源的浪费，也可是明显的减少换刀次数，多面性的提高工作效益。

C616型普通车床是一种加工效率高，操作性能好，并且社会拥有量较大的普通型车床。

本文的主要目标就是构建一个C616-1的普通车床的方刀架，将刀架的结构与车床的结构有机的结合起来，能够更加确切的了解刀架在车床中的作用以及它的加工方法。

关键词：车床刀架数控加工河南工业职业技术学院毕业论文目录摘要 (I)1 绪论1.1 本课题的来源、目的及意义 (1)1.2 课题背景 (2)2 零件的工艺性分析2.1 生产纲领、生产类型的确定 (4)2.2毛坯的选择 (5)2.3单个表面及加工方法、步骤的确定 (5)2.4加工顺序的确定 (5)2.5定位基准的选择 (6)2.6工艺路线的选择 (7)2.7工序尺寸及加工余量的确定 (8)2.8切削参数的确定 (8)2.9机床及工艺装备选择 (11)3 夹具的设计3.1方案的分析 (12)3.2确定夹具结构，设计定位装置 (13)3.3 夹紧装置的设计 (15)3.4对刀装置的设计 (15)3.5夹具体的设计 (15)3.6非标准件的设计 (17)3.7夹具件的精度校核 (19)河南工业职业技术学院毕业论文3.8加工程序4 结论与展望4.1 本文总结 (20)4.2 将来展望 (21)致谢 (23)参考文献 (24)毕业设计任务书 (25)河南工业职业技术学院毕业论文1 绪论1.1 本课题的来源、目的及意义在当前制造环境中，过高的加工精度要求已成为困扰零件加工的一个大问题。

1认识普通车床的结构

1认识普通车床的结构普通车床是一种用来加工各种零件的机床，它主要由床身、主轴、进给机构、工作台、尾架等部件组成。

下面我将详细介绍普通车床的结构。

一、床身床身是车床的主体部分，也是承受和支撑其他部件的主要结构。

床身通常由铸铁制成，具有足够的刚性和稳定性，以保证车床的加工精度和工作稳定性。

床身上有床身导轨，用来支撑和引导主轴的运动。

二、主轴主轴是车床上最重要的组成部分，它用来安装工件和切削刀具，并进行旋转运动。

主轴通常由高强度合金钢制成，具有足够的硬度和耐磨性。

主轴通过轴承和轴承座固定在床身上，可以实现不同速度的旋转。

三、进给机构进给机构是车床上用来实现工件和切削刀具的进给运动的部件。

它通常由工作台、进给导轨、进给螺杆、进给箱等组成。

进给机构可以实现工件的径向进给和轴向进给运动，以满足不同零件的加工要求。

四、工作台工作台是用来安装和固定工件的部件，它可以实现工件的旋转和移动。

工作台通常由工作台底座、工作台面板、工作台座等部件组成。

工作台上的工件可以通过螺杆、手动机构或自动机构进行旋转和移动，以实现不同位置的加工和操作。

五、尾架尾架是用来支撑和固定工件的底部部件，它通常由尾架体、尾架座等部件组成。

尾架可以通过尾架导轨进行上下移动，以支撑工件的一端。

在车床加工中，尾架起到了支撑和稳定工件的作用，可以提高加工精度和工作效率。

六、刀架刀架是车床上用来安装和固定切削刀具的部件，它通常由刀架体、刀架底座、刀架导轨等部件组成。

刀架可以通过手动机构或自动机构进行进给和定位，以实现不同位置的切削操作。

七、冷却系统冷却系统是车床上用来降低加工温度和切削温度的部件，它通常由冷却泵、冷却管道、喷嘴等组成。

冷却系统可以通过向切削区域喷洒冷却液，有效降低切削温度，保护刀具和工件，并提高加工质量和工作效率。

总结起来，普通车床的主要结构包括床身、主轴、进给机构、工作台、尾架、刀架和冷却系统等组成部分。

这些部件相互协调，通过各种机构和装置的协同作用，实现了工件的旋转、进给和切削运动，完成了各种零件的加工任务。

单柱车床型号C5116a的基本结构与工作原理介绍

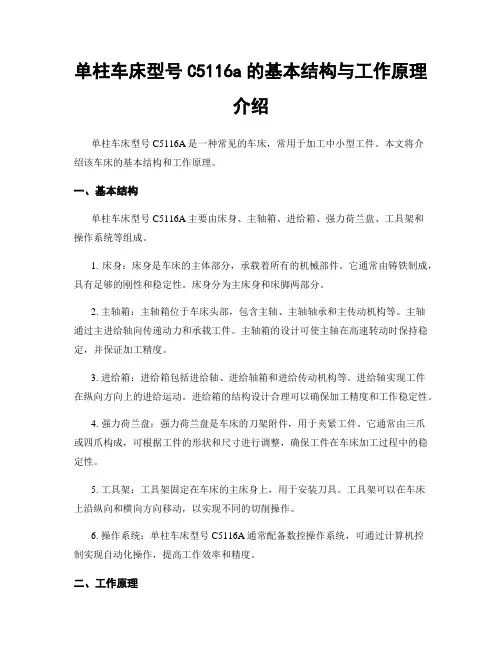

单柱车床型号C5116a的基本结构与工作原理介绍单柱车床型号C5116A是一种常见的车床，常用于加工中小型工件。
